Oras Alessi Sense Series Product manual

Alessi Sense
by Oras
INSTALLATION AND MAINTENANCE GUIDE

3 (24)
Contents
CZ Obsah
DE Inhaltsübersicht
DK Indholdsfortegnelse
EE Sisukord
ES Contenidos
FI Sisällysluettelo
FR Sommaire
IT Indice
LT Turinys
LV Saturs
NL Inhoud
NO Innhold
PL Spistreści
RO Cuprins
RUCoдержание
SE Innehållsförteckning
SK Obsah
UAЗміст
Technical data............................................................4-5
Installation ......................................................6-7, 12-13
Operation...............................................................13-14
Maintenance.........................................13, 15-16, 19-21
Spare parts................................................................. 22
Technical data............................................................4-5
Installation ...............................................................6-13
Operation...............................................................13-14
Maintenance..............................................13, 15, 17-21
Spare parts................................................................. 22

4 (24)

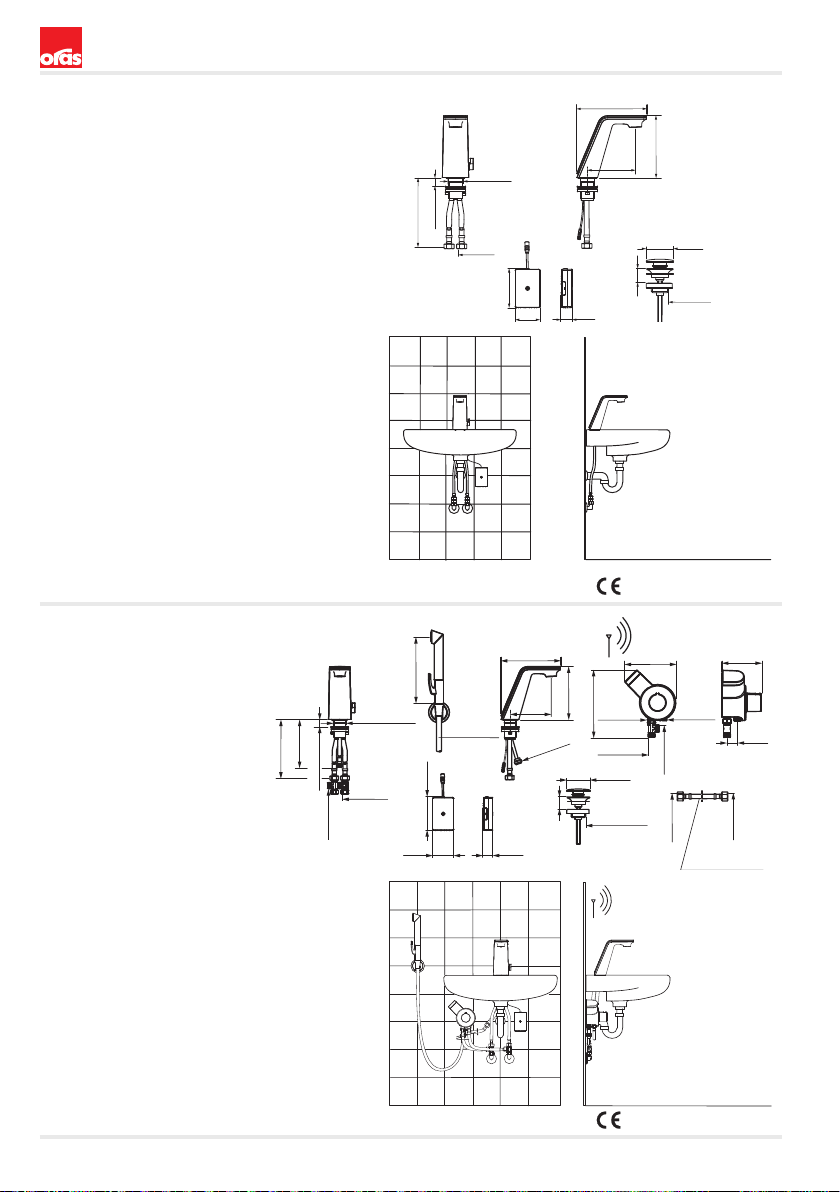

8712F
8710F
EN 15091
I (ISO 3822)
100 - 1000 kPa
0.07 l/s (300 kPa)
max. +70°C
EN 15091
I (ISO 3822)
100 - 1000 kPa
0.07 l/s (300 kPa)
max. +70°C
(EMC 2004/108/EY)
(EMC 2004/108/EY)

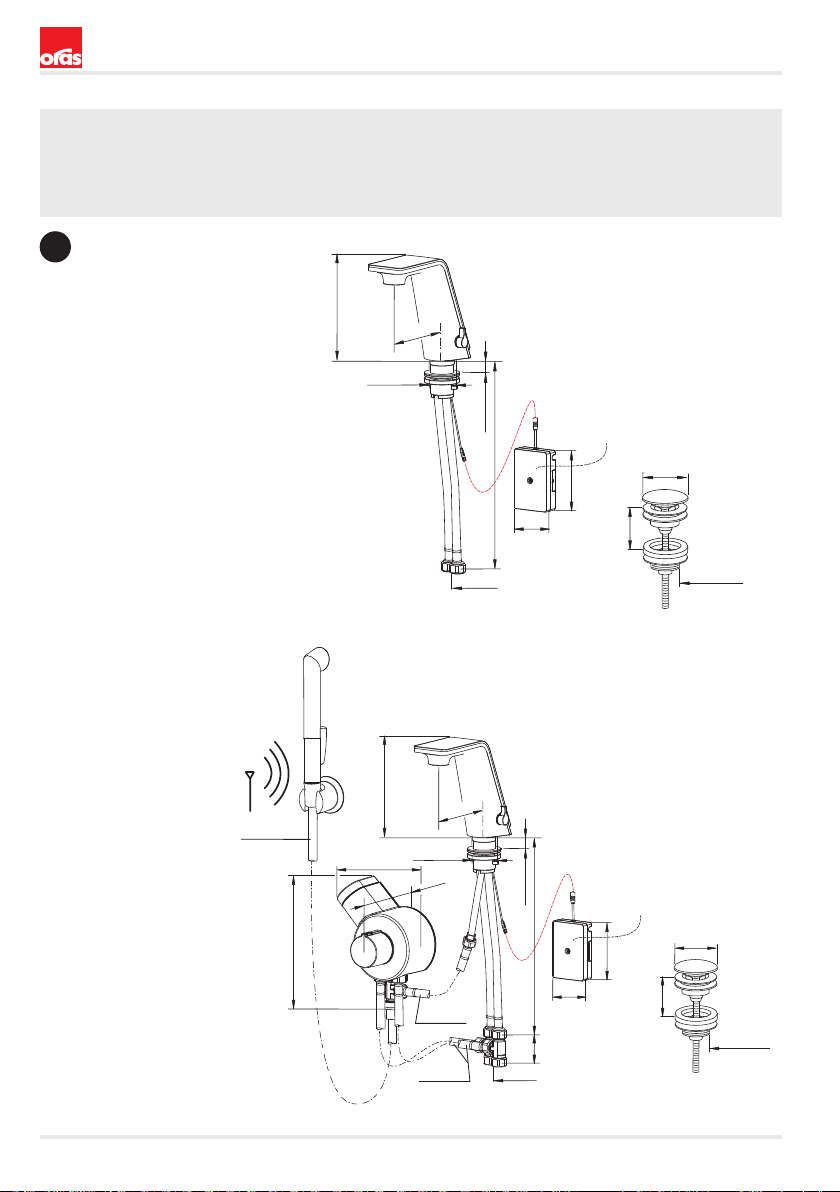

G 1 1/4
20 - 80
ø 63
152
170
118
29
101
65
ø 34 - 37
max 35
365
G 3/8
3 x l = 400
G 1/2
G 1/2
204
154 120
32
G 1/2
G 1/2 G 1/2
G 1/2
185
l = 1500
G 1 1/4
20 - 80
ø 63
152
170
118
G 1/2
29
101
65
ø 34 - 37
max 35
365
260
G 3/8
G 1/2
l =400

5 (24)
Technical data
CZ Technická data
DE Technische Daten
DK Tekniske data
EE Tehnilised andmed
ES Datos técnicos
FI Tekniset tiedot
FR Données techniques
IT Dati tecnici
LT Techniniai duomenys
LV Tehniskie dati
NL Technische gegevens
NO Teknisk informasjon
PL Dane techniczne
RO Date tehnice
RUТехническиеданные
SE Teknisk information
SK Technické údaje
UAТехнічнідані
Protection class
Třída bezpečnosti
Sicherheitsklasse
Beskyttelsesklasse
Kaitseklass
Grado de protección
Suojausluokka
Norme de sécurité
Protezione classe
Saugumo klasė
Aizsardzības klase
Veiligheidsklasse
Tetthetsklasse
Klasa bezpieczeństwa
Clasa de protecţie
Степень защиты
Kapslingsklass
Trieda bezpečnosti
Ступінь захисту
IP 44
GB
CZ
DE
DK
EE
ES
FI
FR
IT
LT
LV
NL
NO
PL
RO
RU
SE
SK
UA
GB
CZ
DE
DK
EE
ES
FI
FR
IT
LT
LV
NL
NO
PL
RO
RU
SE
SK
UA
Max. ow period
Max. doba průtoku
Max. Fließdauer
Max. løbetid
Maksimaalne vee vooluaja pikkus
Periodo máximo de ujo
Max. virtausaika
Durée maximum d’écoulement
Scorrimento mass.
Maksimali srovės tekėjimo trukmė
Maksimālais plūsmas periods
Max. looptijd
Funksjonstid
Max czas przeplywu
Perioadă max. de curgere
Макс. время подачи воды
Max. ödestid
Max. doba prietoku
Макс. час подачі води
2 min Bidetta
6 s (4-60 s)/60 s (30-600 s)
Press pad
Battery
Monočlánek
Batterie
Batteri
Patareid
Batería
Paristo
Piles
Batterie
Baterija
Baterija
Batterij
Batteri
Bateria
Baterie electrică
Батарея
Batteri
Monočlánok
Батарея
AA 1.5V Lithium x 2 (8710F)
AA 1.5V Lithium x 4 (8712F)
CR 2450 3 V (8712F)
Automatic ush
Automatické spláchnutí
Automatische Spülung
Automatisk skylning
Automaatloputus
Lavado automático
Automaattinen huuhtelu
Rinçage automatique
Scarico automatico
Automatinis nuplovimas
Automātiskās skalošanas
Automatische spoeling
Automatisk spyling
Automatyczne płukanie
Spalare automata
Автоматический смыв
Automatisk spolning
Automatický oplach (spláchnutie)
Автоматичний змив
0 (12 h/24 h/48 h/72 h)
Automatic ush period
Automatické doba spláchnutí
Automatische Spülung Periode
Automatisk skylning periode
Automaat loputus periood
Lavado automático
Automaattinen huuhteluaika
Durée rinçage automatique
Scarico automatico periodo
Automatinis nuplovimas laikotarpis
Automātiskās skalošanas periods
Automatische spoeling periode
Automatisk spyling periode
Automatyczne płukanie period
Spalare automata perioadă
Автоматический смыв период
Automatisk spolning period
Automatický oplach obdobie
Автоматичний змив період
30 s (10 s - 600 s)

6 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення

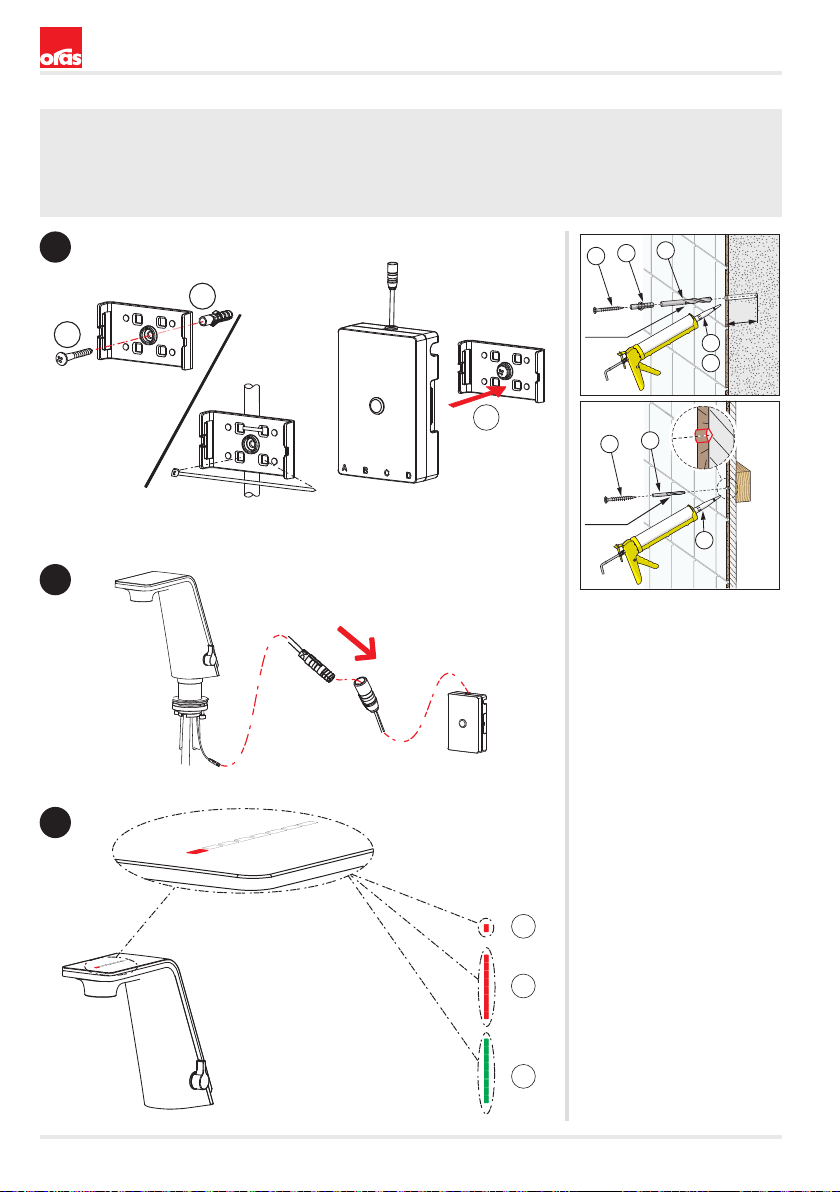

8710F
(AA 1.5 V Lithium x 2)
8712F (AA 1.5 V Lithium x 4)
1
118
max 35
365
ø 34 - 37
20 - 80
ø 63
G 1 1/4
G 3/8
152
l = 1500
l = 400
l = 400
204
154
120
48
101
65
AA 1.5 V Lithium x 2
118
max 35
365
ø 34 - 37
20 - 80
ø 63
G 1 1/4
G 3/8
152
101
65
AA 1.5 V Lithium x 2

7 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення

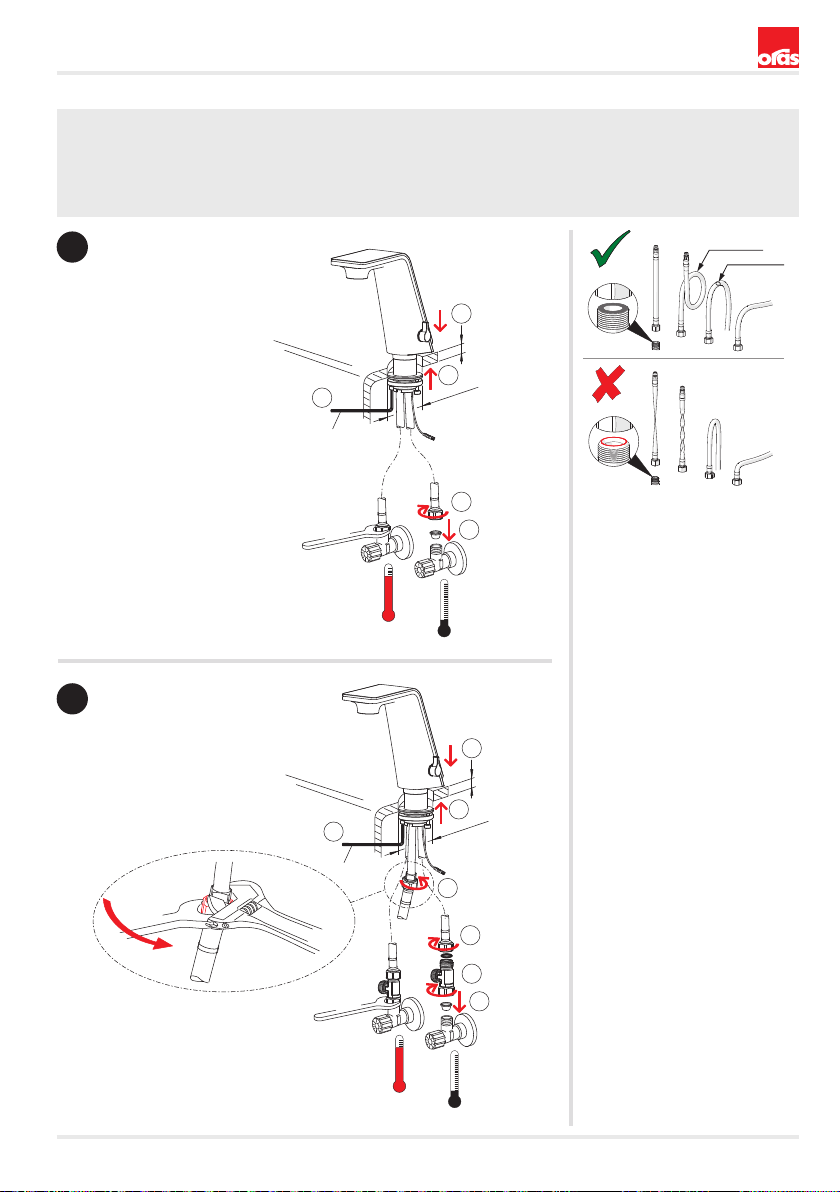

8710F
8712F
2
2
R >30mm
Oval < 15%
max 35
ø 34- 37
2
1
3
4
5
SW 19
4 mm
SW 24
SW 17
max 35
ø 34- 37
2
1
3
4
5
6
SW 19
7
4 mm

8 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення

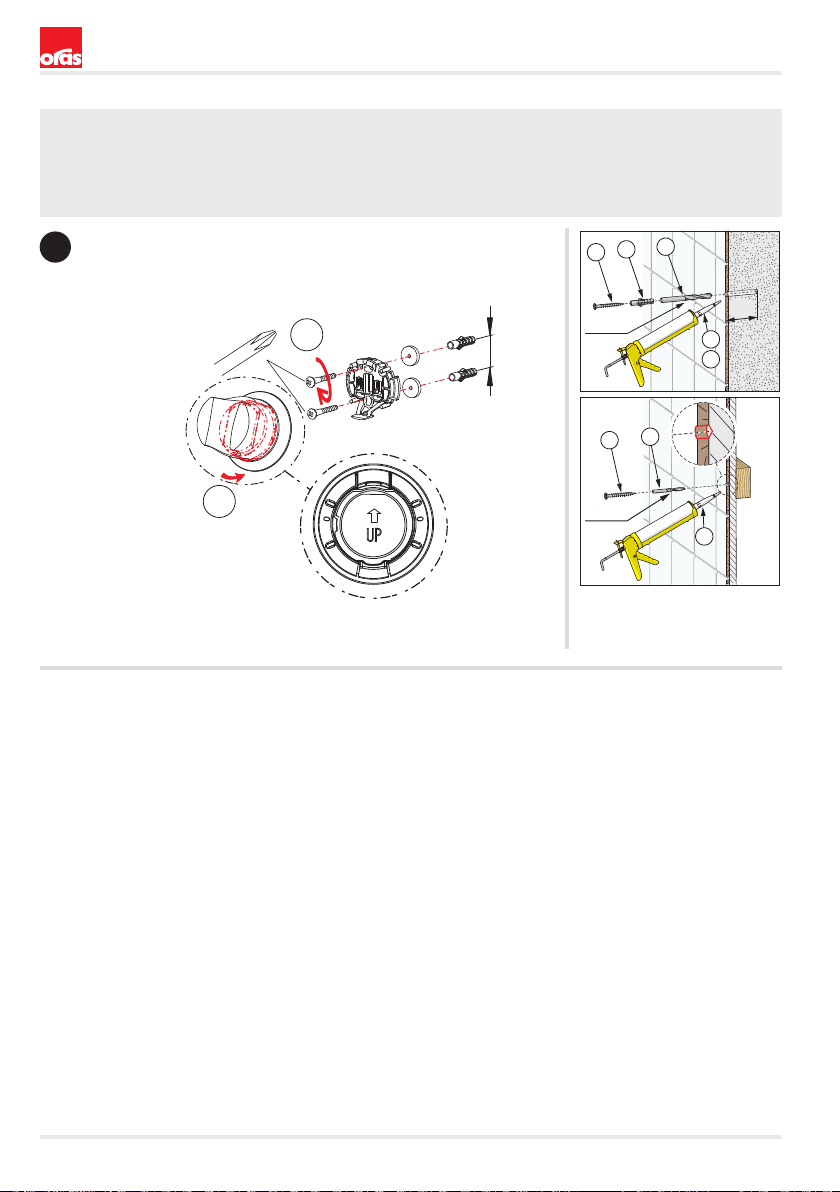

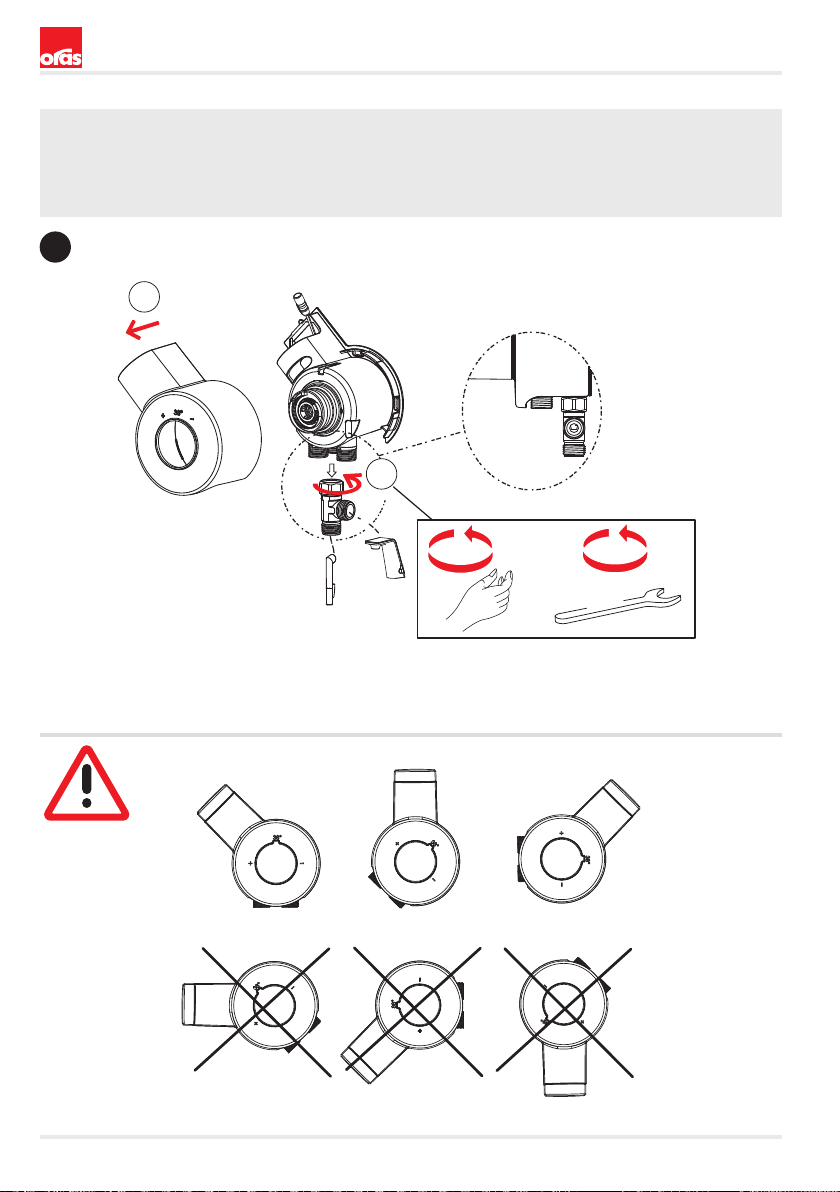

8712F
3
1
2
SW 24
+
1/4 x

9 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення
8712F
8712F
3
2
1
3
51
2
4
ø 6
30
ø 5
2
1
4
5
SW 24
+
1/4 x
3
6
4
5
38°C
2
1
3

10 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення
8712F
3
2
1
3
51
2
4
ø 6
30
ø 4
6
2
23
1
CR 2450 3 V
Lithium

11 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення

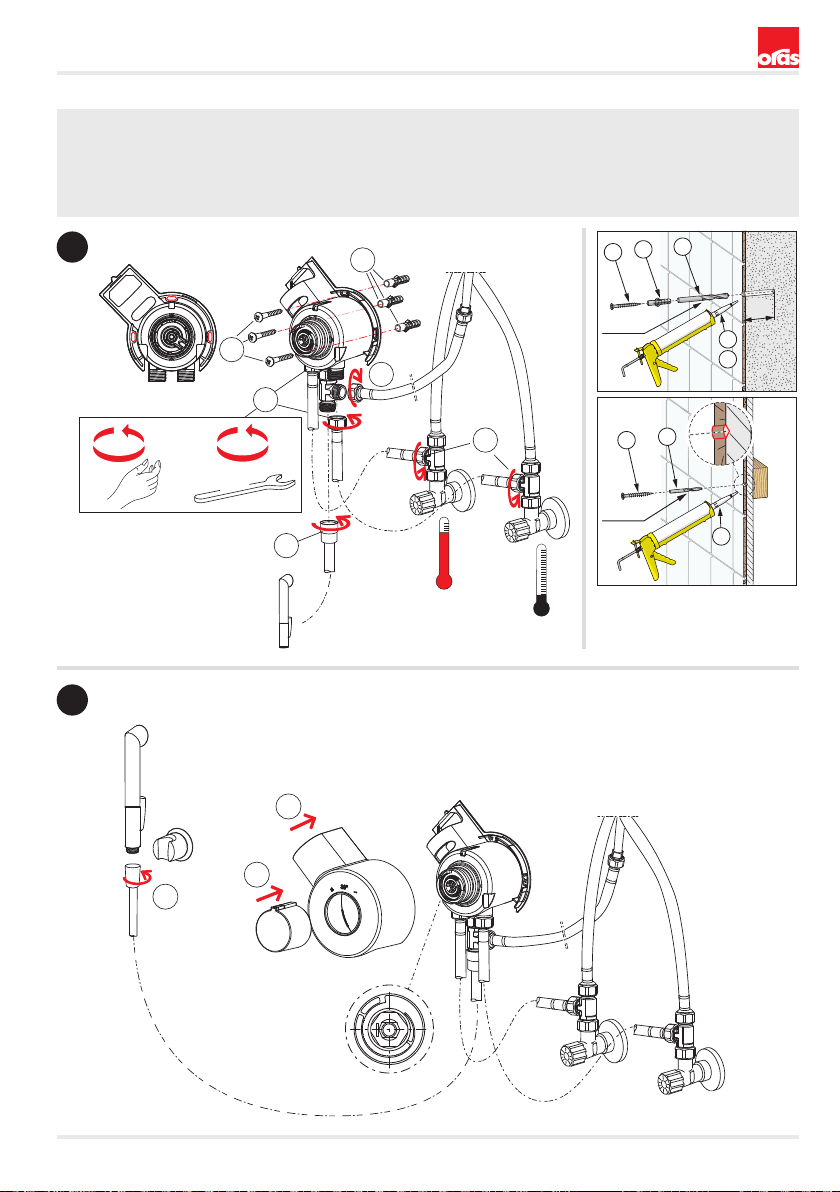

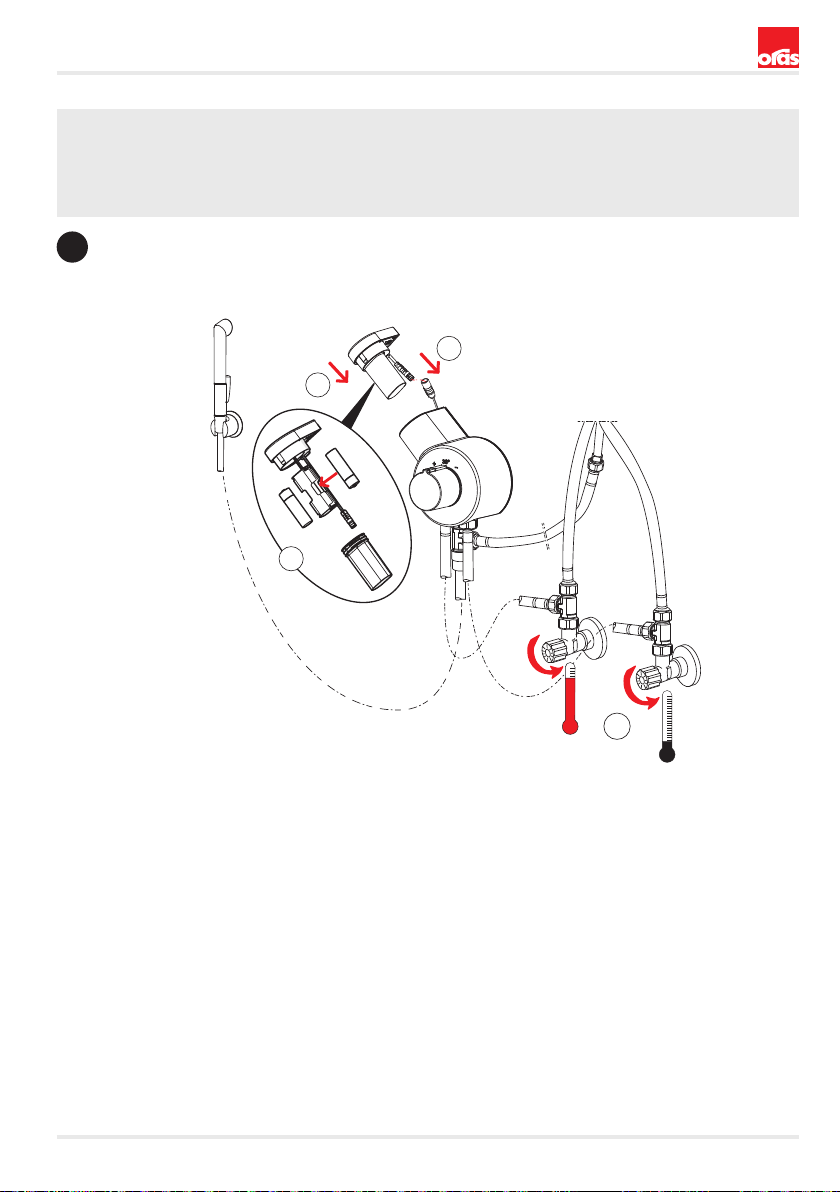

8712F
7
2
3
on
3
1

12 (24)
Installation
CZ Montáž
DE Montage
DK Installation
EE Paigaldus
ES Montaje
FI Asennus
FR Installation
IT Montaggio
LT Montavimas
LV Montāža
NL Installatie
NO Montering
PL Instalacja
RO Instalare
RUУстановка
SE Installation
SK Inštalácia
UAВстановлення

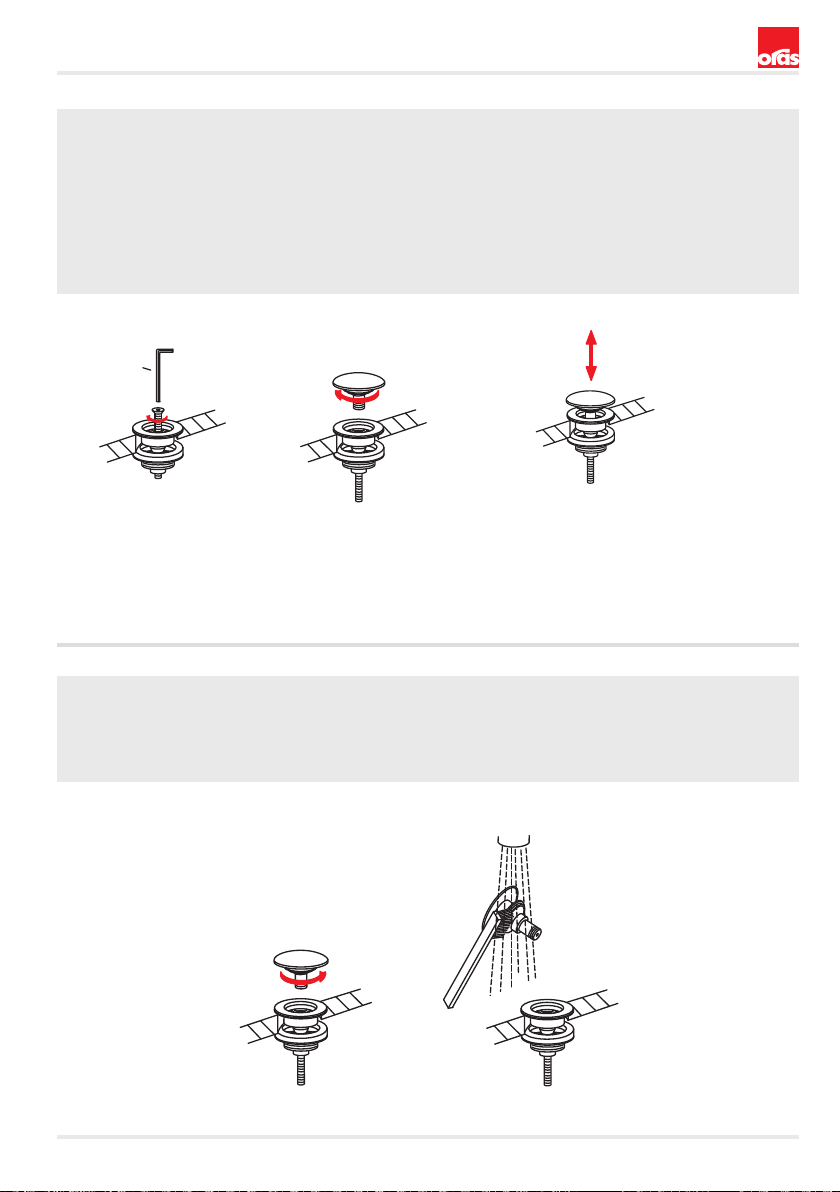

8710F, 8712F
8
9
10
2
1
3
1
2
3
3
2
1
3
51
2
4
ø 6
30
ø 5

13 (24)
Installation/Operation
CZ Montáž/Funkce
DEMontage/Funktion
DKInstallation/Betjening
EE Paigaldus/Toimimine
ES Montaje/Servicio
FI Asennus/Toiminta
FR Installation/Utilisation
IT Montaggio/Funzionamento
LT Montavimas/Veikimoprincipas
LV Montāža/Darbībasprincips
NL Installatie/Bediening
NOMontering/Funksjon
PL Instalacja/Działanie
ROInstalare/Funcţionare
RUУстановка/Принципдействия
SE Funktion
SKPrevádzka
UAВстановлення/Принципдії
Rinsing
CZ Vypláchnutí
DE Spülen
DK Gennemskyldning
EE Loputama
ES Aclarar
FI Huuhtelu
FR Rinçage
IT Spurgo
LT Praplovimas
LV Skalošana
NL Spoelen
NO Rengjøring
PL Płukania
RO Spălare
RU Промывка
SE Renspolning
SK Vypláchnutie
UA Промивання
4 mm
push up
push down

14 (24)

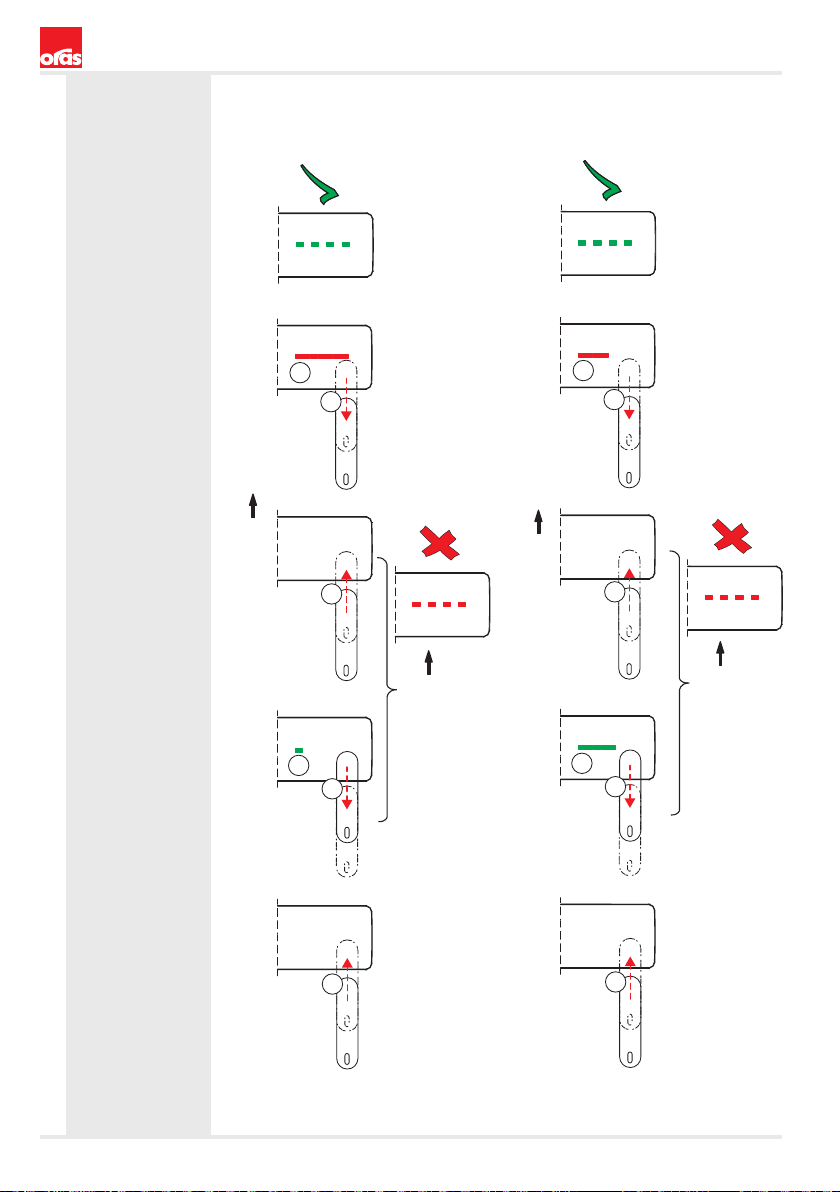

Operation
CZ Funkce
DE Funktion
DK Betjening
EE Toimimine
ES Servicio
FI Toiminta
FR Utilisation
IT Funzionamento
LT Veikimo principas
LV Darbībasprincips
NL Bediening
NO Funksjon
PL Działanie
ROFuncţionare
RUПринципдействия
SE Funktion
SK Prevádzka
UAПринципдії

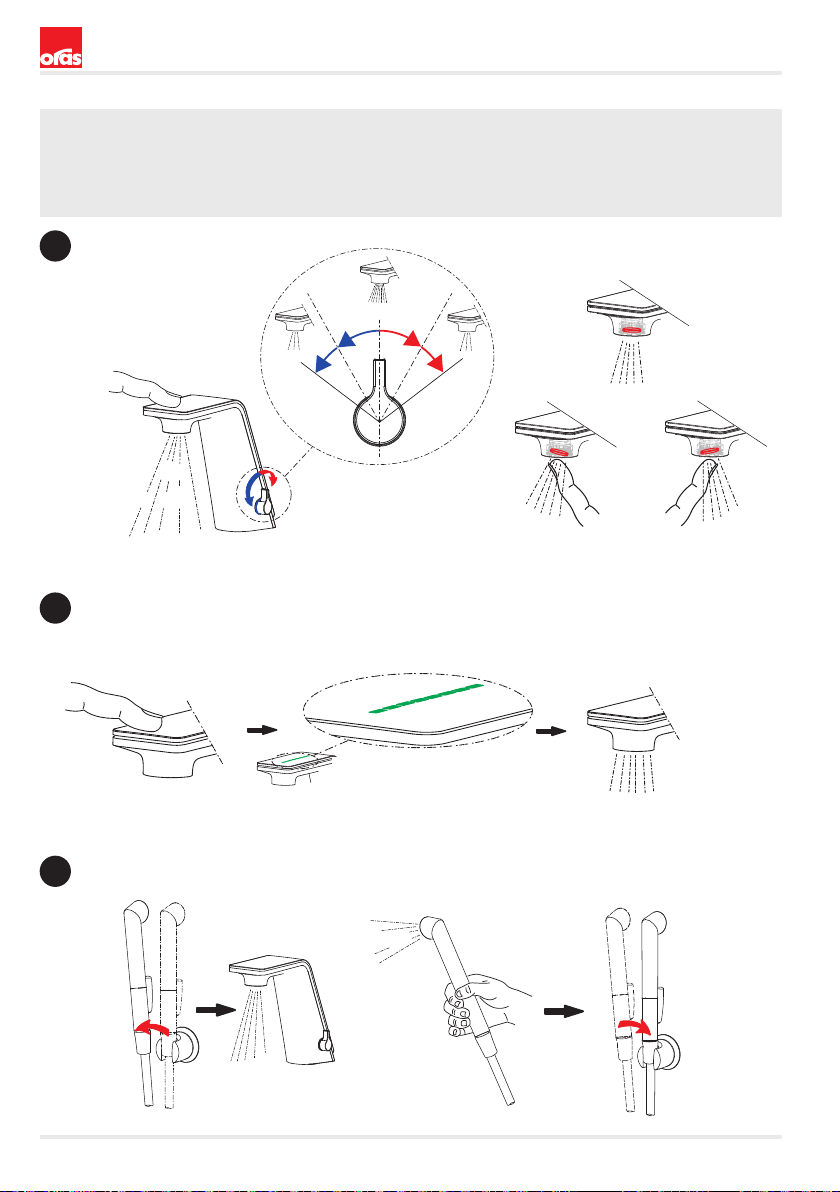

8712F
2 min
off
automatic off
6 s
automatic off
on/off
push ~1 s open ~ 1 min
3
2
1

15 (24)
Cleaning mode
CZ Režimúklid
DEReinigungsmodus
DKRengøringsfunktion
EE Puhastamiserežiim
ES Modolimpieza
FI Siivoustila
FR Modedenettoyage
IT Modalitàdipulizia
LT Valymorežimas
LV Tīrīšanasrežīms
NL Reinigingsmodus
NORensemodus
PL Trybczyszczenia
ROModuldecurătare
RUРежимочистки
SE Rengöringsläge
SKRežimupratovanie
UAРежимочищення
8712F 8710F
Cleaning/changing the litter lters
CZ Čištění/Výměna filtrů
DE Reinigung/Wechsel der Filter
DK Rensning/udskiftning af filtre
EE Prügipüüduri puhastamine/vahetamine
ES Limpieza/cambio de los filtros
FI Roskasiivilöiden puhdistaminen/vaihtaminen
FR Nettoyage/changement des filtres
IT Pulizia/sostituzione dei filtri
LT Filtrų valymas ir pakeitimas
LV Dubļu filtru tīrīšana/maiņa
NL Reinigen/veranderen van de filters
NO Rensing/bytting av filter
PL Czyszczenie/wymiana filtra
RO Curăţirea/înlocuirea filtrelor
RU Очистка и замена уплотнительных фильтро
SE Rengöring/byte av smutsfilter
SK Čistenie/výmena odpadových filtrov
UA Чищення та заміна ущільнюючих фільтрів
push ~4 s
open
o 20 s
o
~4 s
SW 19
2
3
2
3
off
1

16 (24)

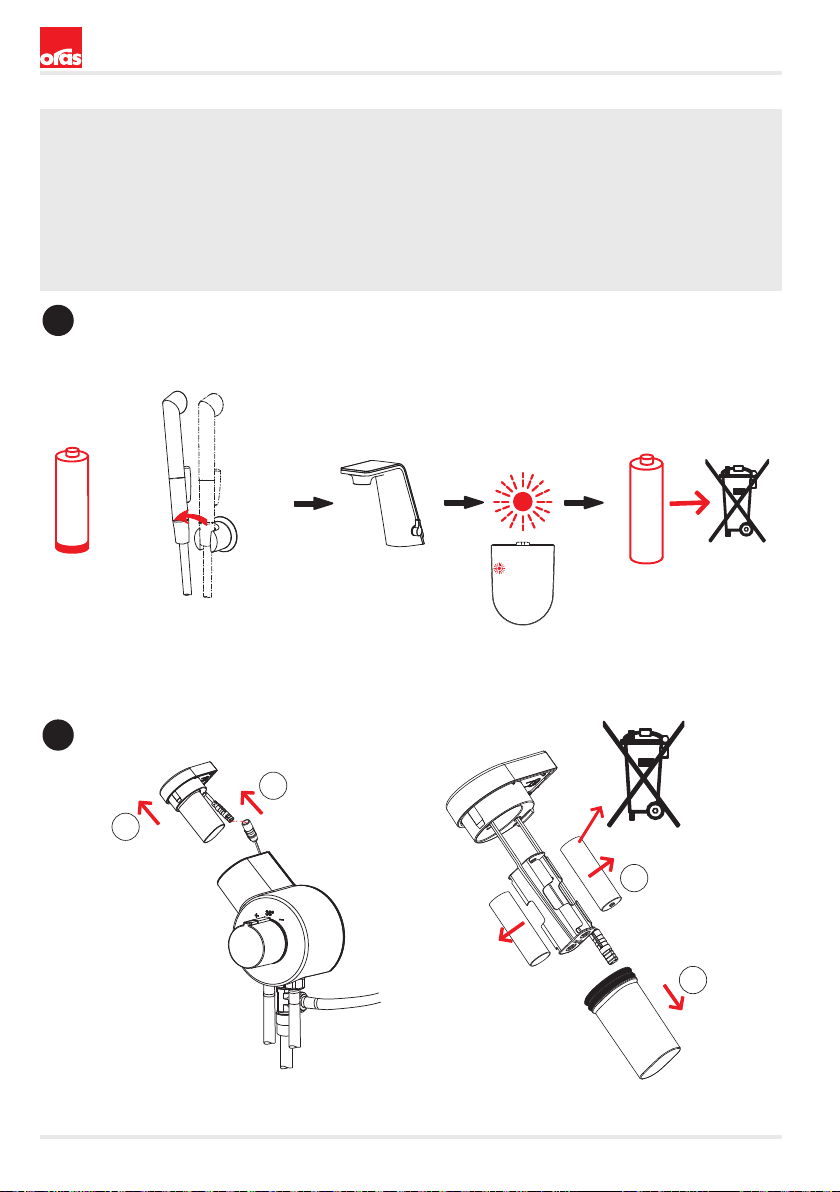

Changing the battery
CZ Výměnabaterie
DEWechselderBatterie
DKUdskiftningafbatteri
EE Patareivahetamine
ES Cambiarlabatería
FI Paristonvaihto
FR Changementdelapile
IT Sostituzionedellabatteria
LT Baterijospakeitimas
LV Baterijasmaiņa
NL Batterijvervangen
NOByttingavbatteri
PL Wymianabateriizasilającej
ROÎnlocuireabaterieielectrice
RUЗаменабатарейки
SE Byteavbatteri
SKVýmenabatérie
UAЗамінабатарейки
8710F
open
not open
push ~1 s
push
AA 1.5 V
Lithium
1
2

17 (24)
Changing the battery
CZ Výměnabaterie
DEWechselderBatterie
DKUdskiftningafbatteri
EE Patareivahetamine
ES Cambiarlabatería
FI Paristonvaihto
FR Changementdelapile
IT Sostituzionedellabatteria
LT Baterijospakeitimas
LV Baterijasmaiņa
NL Batterijvervangen
NOByttingavbatteri
PL Wymianabateriizasilającej
ROÎnlocuireabaterieielectrice
RUЗаменабатарейки
SE Byteavbatteri
SKVýmenabatérie
UAЗамінабатарейки
8712F
1
2
215
3
CR 2450 3 V
Lithium
+
3V
LITHIUM
CR2450
4
~2-3 s
not open
~1 s
+
3V
LITHIUM
CR2450

18 (24)
Changing the battery
CZ Výměnabaterie
DEWechselderBatterie
DKUdskiftningafbatteri
EE Patareivahetamine
ES Cambiarlabatería
FI Paristonvaihto
FR Changementdelapile
IT Sostituzionedellabatteria
LT Baterijospakeitimas
LV Baterijasmaiņa
NL Batterijvervangen
NOByttingavbatteri
PL Wymianabateriizasilającej
ROÎnlocuireabaterieielectrice
RUЗаменабатарейки
SE Byteavbatteri
SKVýmenabatérie
UAЗамінабатарейки
8712F
1
2
2
1
3
4
not open

19 (24)
Factory settings
CZ Továrenské nastavenia
DE Werkseinstellung
DK Fabriksindstillinger
EE Tehaseseaded
ES Preajuste de fábrica
FI Tehdasasetukset
FR Réglage d’usine
IT Reset di fabbrica
LT Gamykliniai nustatyma
LV Rūpnīcasiestatījumi
NL Fabrieksreset
NOFabriksinställdaparametrar
PL Zmianaustawieńfabrycznych
ROSetărilordinfabrică
RUЗаводскиеустановки
SE Återställning till fabriksinställda värden
SK Výrobní nastavení
UAЗаводськихзначень
Factory default 1 x 2 x 3 x 4 x 5 x 6 x 7 x 8 x
Max short ow (sec) 1 x 4 6 8 10 15 20 30 60
Max long ow (sec) 2 x 30 45 60 90 120 240 300 600
Automatic ush (h) 3 x 0 12 24 48 72 - - -
Automatic ush (sec) 4 x 10 30 60 120 180 240 300 600
Operation mode 5 x OFF1) ON2) - FS3) ----
1) Short lights OFF
2) Short lights ON
3) Factory settings

20 (24)
Changing the factory settings CZ Změnahodnotpředemnastavených  výrobcem DEÄnderungderWerkseinstellungen DKÆndringaffabriksindstillinger EE Tehaseseadetemuutmine ES Cambiodelosajustesdefábrica FI Tehdasasetustenmuuttaminen
FR Changementduréglaged’usine IT Modifichedelleregolazionidifabbrica LT Gamykliniųnustatymųpakeitimas LV Rūpnīcasiestatījumumaiņa NL Wijzigingfactorysettings NOForandringavfabrikkens  forhåndsinnstillinger
PL Zmiananastawfabrycznych ROModificareasetărilordinfabrică RUИзменениезаводскихзначений SE Justeringavfabriksinställdastyrparametrar SKZmenatovárenskýchnastavení UAЗміназаводськихзначень
G1
Example 1: Max short flow 6 s 30 s
Example 2: Operation mode FS =factory settings
G1 G2 G3 G4 G5
R1 R2 R3 R4 R5 R6 R7
R1 R2 R3 R4
< 5 s > 5 s
< 5 s > 5 s
25
6
134
25
6
134
