Oriental motor MDA Series User manual

HF-3135-9
取扱説明書
回転低下アラーム付 DC プロペラファン
MDA シリーズ
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示して
います。
• 取扱説明書をよくお読みになり、製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
はじめに
 お使いになる前に
製品の取り扱いは、適切な資格、知識を有する人が行なってください。
お使いになる前に、「安全上のご注意」をよくお読みのうえ、正しくお使い
ください。
この製品は、一般的な産業機器への組み込み用として設計されていま
す。その他の用途には使用しないでください。また、電源には、一次側と
二次側が強化絶縁された直流電源を使用してください。この警告を無視
した結果生じた損害の補償については、当社は一切その責任を負いま
せんので、あらかじめご了承ください。
 規格・CE マーキング
●UL 規格、CSA 規格
この製品は、UL 規格、CSA 規格の認証を取得しています。
適用規格 UL 507、CSA C22.2 No.113∗
認証機関 UL
∗ MDA1238 はCSA で認証を取得しています。
●EU 指令
CE マーキング
この製品は、EMC 指令にもとづいて CE マーキングを実施しています。
適用規格
EMI EN 61000-6-4
EMS EN 61000-6-2
∗ MDA1238 を除く
MDA1238 はEN 60950-1 のTÜV Rheinland の第三者認証を取得し
ています。
設置条件：過電圧カテゴリーⅠ、汚損度 2、クラスⅢ機器
 有害物質
RoHS 指令（2011/65/EU）の規制値を超える物質は含有していません。
 韓国電波法
対象製品：MDA625、MDA825、MDA925、MDA1451
この製品は韓国電波法にもとづいて KC マークを貼付しています。
安全上のご注意
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様
や他の人々への危害や損傷を未然に防止するためのものです。内容を
よく理解してから製品をお使いください。
⼊๔
この警告事項に反した取り扱いをすると、死亡または重傷を負う場合が
ある内容を示しています。
• 爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、水のかかる
場所、可燃物のそばでは使用しないでください。火災・けがの原因に
なります。
• 設置、接続、運転・操作、点検・故障診断の作業は、適切な資格、知
識を有する人が行なってください。火災・けがの原因になります。
• 拘束保護回路がはたらいたときは、電源を切ってください。拘束状態が
解除されたときにファンが突然起動して、けが・装置破損の原因になり
ます。
• ファンは筐体内に設置してください。けがの原因になります。
• 電源入力電圧は、定格範囲を必ず守ってください。火災の原因になり
ます。
• 接続は接続図にもとづき、確実に行なってください。火災の原因になり
ます。
• リード線、ケーブルを無理に曲げたり、引っ張ったり、はさみ込まない
でください。火災の原因になります。
• 電源には、一次側と二次側が強化絶縁された直流電源を使用してくだ
さい。感電の原因になります。
• 停電したときは、電源を切ってください。停電復旧時にファンが突然起
動して、けが・装置破損の原因になります。
• ファンを分解・改造しないでください。けがの原因になります。内部の
点検や修理は、お買い上げになった支店または営業所に連絡してくだ
さい。
ᵈᗧ
この注意事項に反した取り扱いをすると、傷害を負うまたは物的損害が
発生する場合がある内容を示しています。
• ファンの仕様値を超えて使用しないでください。けが・装置破損の原因
になります。
• ファンの開口部に指や物を入れないでください。けがの原因になりま
す。
• ファンの回転部（羽根）やリード線を持たないでください。けがの原因に
なります。
• ファンのリード線をフレームフック部から外さないでください。リード線
が傷つくおそれがあります。
• ファンの周囲には、可燃物を置かないでください。火災・やけどの原因
になります。
• ファンの周囲には、通風を妨げる障害物を置かないでください。装置
破損の原因になります。
• ファンを設置するときは静電対策を行なってください。装置破損の原因
になります。
• 運転中は回転部（羽根）に触れないでください。けがの原因になります。
保護のため、付属またはオプションのフィンガーガードを使用してくだ
さい。
• 異常が発生したときは、ただちに運転を停止して、電源を切ってくださ
い。火災・けがの原因になります。
• ファンを廃棄するときは、できるだけ分解し、産業廃棄物として処理し
てください。
準 備
次のものがすべて揃っているか確認してください。不足したり破損してい
る場合は、お買い求めの支店・営業所までご連絡ください。
• ファン............................................1 台
• 延長ケーブル ................................1 本（延長ケーブル付タイプのみ）
• 取扱説明書（本書） ........................1 部
セット品に付属しているもの
• フィンガーガード.............................1 枚
• フィンガーガード取付用ねじセット....1 セット
（ねじ、六角ナット 各4個）

設 置
 設置場所
ファンは機器組み込み用に設計、製造されています。
風通しがよく、点検が容易な次のような場所に設置してください。
• 屋内に設置された筐体内
• 使用周囲温度 −10～+60 °C（凍結しないこと）
MDA1238 は−10～+70 °C
• 使用周囲湿度 85%以下（結露しないこと）
• 爆発性雰囲気、有害なガス（硫化ガスなど）、および液体のないところ
• 直射日光が当たらないところ
• 塵埃や鉄粉などの少ないところ
• 水（雨や水滴）、油（油滴）、およびその他の液体がかからないところ
• 連続的な振動や過度の衝撃が加わらないところ
• 放射性物質や磁場がなく、真空でないところ
• 電磁ノイズ（溶接機、動力機器など）が少ないところ
スイッチング回路や高周波電源の近くで使用すると、電磁ノイズ（伝導
ノイズ、放射ノイズ）の影響で、誘導電流がファンの内部に流れる場合
があります。誘導電流が流れるとファンの軸受けに電食が発生し、異
常音や寿命低下の原因になります。電磁ノイズの影響がない環境で
使用してください。
 設置方法
ファンは耐振動性にすぐれ、熱伝導効果が高い平滑な金属板に設置し
てください。カタログの取付穴参考寸法図をもとに、使用する機器に取
付穴をあけ、ねじでファンを固定してください。風の方向と回転方向は、
ファンフレーム側面の表示をご覧ください。
品名ねじサイズ 締付トルク
MDA625 M3 0.4 N·m
その他の MDA シリーズ M4 0.6 N·m
 コネクタハウジング・コンタクト
メーカー：日本圧着端子製造株式会社
ハウジング品番：SMR-03V-N（3極）、SMR-04V-N（4極）
コンタクト品番：SYM-001T-P0.6

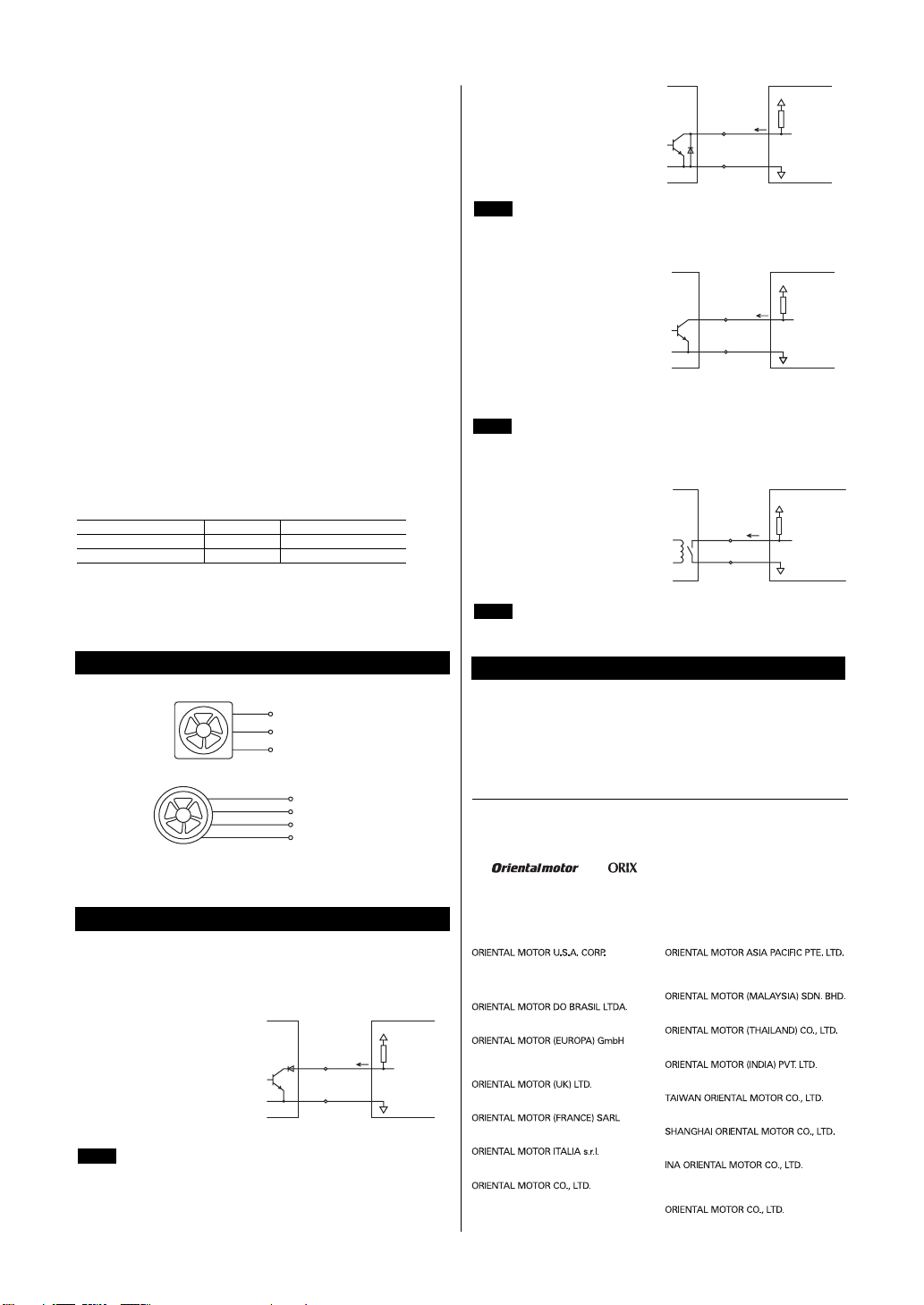

電源の接続
回転低下アラーム 有接点タイプ
［接続図］
⿒
㤥
㤛
DC㔚Ḯ
GND
䉝䊤䊷䊛಴ജ
+
⿒
㤥
⊕㩿ᯍ㪀
㕍
DC㔚Ḯ
GND
䉝䊤䊷䊛಴ജ
+
製品の銘板で電圧仕様を確認し、正しい電圧を入力してください。
DC 電源は立ち上がり時間が 100 ms 以下のものを使用してください。
アラームの接続と仕様
 回転低下アラーム 無接点タイプ
出力形式：オープンコレクタ形式
出力状態：正常回転時 Lレベル、アラーム出力時 Hレベル
• MDA625、MDA825、MDA925
黄がアラームのリード線です。
図のようにお客様の回路へ
接続してください。
［アラーム動作回転速度］
MDA625、MDA825：
2300±400 r/min 以下
MDA925：
1900±400 r/min 以下
㤛
㤥
䊐䉜䊮
䈍ቴ᭽䈱࿁〝
R
15 mAએ
GND
DC30 Vએ
0 V
重要 回転低下アラーム回路には遅延機能がありません。ファンが起
動するときなど検出を回避する場合は、外部に遅延機能が必要
です。遅延時間は 10 秒以上としてください。
• MDA1225
黄がアラームのリード線です。
図のようにお客様の回路へ
接続してください。
［アラーム動作回転速度］
2100±400 r/min 以下
㤛
㤥
䊐䉜䊮
䈍ቴ᭽䈱࿁〝
R
15 mAએ
GND
DC30 Vએ
0 V
重要 回転低下アラーム回路は起動遅延回路を内蔵しています。ファ
ンが起動した後 10 秒以内にアラーム機能が有効になります。
• MDA1238、MDA1451、MDA1751
㤛
㤥
䊐䉜䊮
䈍ቴ᭽䈱࿁〝
R
15 mAએ
∗
GND
DC30 Vએ
∗
0 V
黄がアラームのリード線です。
GND は共通です。図のように
お客様の回路へ接続してください。
［アラーム動作回転速度］
MDA1238：
2200±220 r/min 以下
MDA1451、MDA1751：
1800±400 r/min 以下
∗ MDA1238 はDC28 V 以下、
10 mA 以下
重要 回転低下アラーム回路は起動遅延回路を内蔵しています。ファ
ンが起動した後 10 秒以内にアラーム機能が有効になります。
 回転低下アラーム 有接点タイプ
白（橙）∗と青がアラームの
リード線です。ファンの回転速度
が1800±400 r/min 以下に低下
すると、アラーム信号（Hレベル）
を出力します。
∗ （）内は延長ケーブル付タイプの
場合
⊕㩿ᯍ㪀∗
㕍
䊐䉜䊮
䈍ቴ᭽䈱࿁〝
R
DC30 Vએ
0 V
30 mA
એ
重要 回転低下アラーム回路は起動遅延回路を内蔵しています。ファ
ンが起動した後 10 秒以内にアラーム機能が有効になります。
拘束時の焼損保護
焼損防止回路を内蔵しています。拘束状態を検知すると、自動的に巻
線に流れる電流を制御します。羽根が拘束されて焼損することはありま
せん。拘束状態が解除されると、自動的に運転を再開します。点検する
ときは、必ず電源を切ってください。
• この取扱説明書の一部または全部を無断で転載、複製すること
は、禁止されています。
• 製品の性能、仕様および外観は改良のため予告なく変更すること
がありますのでご了承ください。
• とは、日本その他の国におけるオリエン
タルモーター株式会社の登録商標または商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2008
2017 年8月制作

HF-3135-9
OPERATING MANUAL
DC Propeller Fan Low-speed Alarm
MDA Series
Thank you for purchasing an Oriental Motor product.
This Operating Manual describes product handling procedures and
safety precautions.
• Please read it thoroughly to ensure safe operation.
• Always keep the manual where it is readily available.
Introduction
 Before using the fan
Only qualified and educated personnel should work with the product.
Use the product correctly after thoroughly reading the section
“Safety precautions.”
The product described in this manual has been designed and
manufactured to be incorporated in general industrial equipment.
Do not use for any other purpose. For the power supply use a DC
power supply with reinforced insulation on its primary and
secondary sides. Oriental Motor Co., Ltd. is not responsible for any
damage caused through failure to observe this warning.
 Standards · CE Marking
●UL Standard, CSA Standard
The product is recognized by UL.
Standards UL 507, CSA C22.2 No.113∗
Certification body UL
∗ With MDA1238, the CSA standard has been certified by CSA.
●EU Directive
CE Marking
This product has the CE Marking affixed under the EMC Directive.
Standards
EMI EN 61000-6-4
EMS EN 61000-6-2
∗ Except for MDA1238
MDA1238 is certified by TÜV Rheinland to conform to EN 60950-1
with the third-party certificate.
Installation conditions:
Overvoltage category I, Pollution degree 2, Class III equipment
 Hazardous substances
The products do not contain the substances exceeding the
restriction values of RoHS Directive (2011/65/EU).
 Republic of Korea, Radio Waves Act.
Applicable product: MDA625, MDA825, MDA925, MDA1451
KC Mark is affixed to this product under the Radio Waves Act, the
republic of Korea.
Safety precautions
The precautions described below are intended to prevent danger or
injury to the user and other personnel through safe, correct use of
the product. Use the product only after carefully reading and fully
understanding these instructions.
Warning
Handling the product without observing the instructions that
accompany a “Warning” symbol may result in serious injury or
death.
• Do not use the product in explosive or corrosive environments, in
the presence of flammable gases, locations subjected to splashing
water, or near combustibles. Doing so may result in fire or injury.
• Only qualified and educated personnel should be allowed to
perform installation, connection, operation and inspection/
troubleshooting of the product. Failure to do so may result in fire
or injury.
• Shut off the power to the fan in the event the lock-protection
circuit is activated. Otherwise, the fan will start unexpectedly
when released from the locked condition, causing bodily injury or
equipment damage.
• Install the fan in an enclosure in order to prevent injury.
• Keep the input-power voltage within the specified range to avoid
fire.
• Connect the cables securely according to the wiring diagram in
order to prevent fire.
• Do not forcibly bend, pull or pinch the lead wires (cables). Doing
so may fire.
• For the power supply use a DC power supply with reinforced
insulation on its primary and secondary sides. Failure to do so
may result in electric shock.
• Turn off the power in the event of a power failure, or the fan will
suddenly start when the power is restored and may cause injury
or damage to equipment.
• Do not disassemble or modify the fan. This may cause injury.
Refer all such internal inspections and repairs to the branch or
sales office from which you purchased the product.
Caution
Handling the product without observing the instructions that
accompany a “Caution” symbol may result in injury or
property damage.
• Do not use the fan beyond its specifications, or injury or damage
to equipment may result.
• Keep your fingers and objects out of the openings in the fan. This
may cause injury.
• Do not hold the rotating parts (blades) of the fan or lead wire. This
may cause injury.
• Do not remove the lead wire from the frame hook. It may scratch
and damage the surface of the lead wire.
• Keep the area around the fan free of combustible materials in
order to prevent fire or a skin burn(s).
• To prevent the risk of damage to equipment, leave nothing
around the fan that would obstruct ventilation.
• Provide anti-static measures before installing the fan. Failure to
do so may result in equipment damage.
• Do not touch the rotating parts (blades) when the fan is in
operation. This may cause injury. The use of the fingerguard
(supplied or accessory) is recommended to ensure protection.
Wegen der Verletzungsgefahr dürfen die Lüfterflügel bei
Ventilatorbetrieb nicht berührt werden. Der Gebrauch des als
Sonderzubehör erhältlichen Fingerschutzes ist empfehlenswert,
um erhöhte Sicherheit zu ewährleisten.
• Immediately when trouble has occurred, stop running and turn off
the power. Failure to do so may result in fire or injury.
• To dispose of the fan, disassemble it into parts and components
as much as possible and dispose of individual parts/components
as industrial waste.
Preparation
Verify that the items listed below are included. Report any missing
or damaged items to the branch or sales office from which you
purchased the product.
• Fan .................................................................... 1 pc.
• Extension Cable................................................. 1 pc.
(extension cable type only)
• OPERATING MANUAL (this manual)................. 1 copy
Accessories for fan kit products
• Finger guard ...................................................... 1 pc.
• Set of mounting screws for finger guard............. 1 set
(screw, hexagonal nut each 4 pcs.)
Installation
 Location for installation
The fan is designed and manufactured for installation in equipment.
Install it in a well-ventilated location that provides easy access for
inspection. The location must also satisfy the following conditions:

• Inside an enclosure that is installed indoors
• Operating ambient temperature
−10 to +60 °C (+14 to +140 °F) (non-freezing)
−10 to +70 °C (+14 to +158 °F) for MDA1238
• Operating ambient humidity 85% or less (non-condensing)
• Area that is free of explosive atmosphere or toxic gas (such as
sulfuric gas) or liquid
• Area not exposed to direct sun
• Area free of excessive amount of dust, iron particles or the like
• Area not subject to splashing water (rains, water droplets), oil (oil
droplets) or other liquids
• Area not subject to continuous vibration or excessive shocks
• Area free of radioactive materials, magnetic fields or vacuum
• Area free of excessive electromagnetic noise (from welders,
power machinery, etc.)
When using near a switching circuit or high-frequency power
supply, the induced current may flow inside the fan due to
electromagnetic noise (conductive noise, radiative noise). If the
induced current flows, the electric corrosion is caused in the
bearings of the fan. As a result, it may generate the noise or
shorten the service life of the products. Use the fan in the
environment that the electromagnetic noise does not cause.
 How to install the fan
Install the fan onto an appropriate flat metal plate having excellent
vibration resistance and heat conductivity. See the panel cut-out,
mounting-hall reference drawing for information on how to provide
mounting holes on the equipment used and secure the fan with
screws. For air orientation and rotational direction, see the
indications shown on the fan’s side frame.
Model Screw size Tightening torque
MDA625 M3 0.4 N·m (3.5 lb-in)
Other MDA series M4 0.6 N·m (5.3 lb-in)
 Connector housings · Contacts
Manufacturer: J.S.T. Mfg Co., Ltd.
Housings model: SMR-03V-N (3 poles), SMR-04V-N (4 poles)
Contacts model: SYM-001T-P0.6
Connection of the power supply
[Connection Diagrams]
Red
Black
Yellow
GND
Alarm output
+ DC powe
r
supply
Low-speed alarm, contact alarm type
Red
Black
White (Orange)
Blue
GND
Alarm output
+DC powe
r
supply
Check the voltage specification on the product identification plate
and input the correct voltage. Use a DC power supply having a rise
time of 100 ms or less.
Connection and specifications of the alarm
 Low-speed alarm, electronic alarm type
Output mode: Open collector output
Output condition: Normal operation L level, Alarm output H level
• MDA625, MDA825, MDA925
The yellow wire is lead wire for
the alarm circuit. Connect this
wire to the client’s as shown in
the figure.
[Alarm activation speed]
MDA625, MDA825:
2300±400 r/min or less
MDA925:
1900±400 r/min or less
Yellow
Black
Fan
Client's circuit
R
15 mA
or less
GND
30 VDC or less
0 V
Note The low-speed alarm type of fan is not equipped with a
delayed trip-point alarm circuit. Therefore, an external
delay function is necessary to avoid the detection of fan
start. The set time of the delay function should be at least
10 seconds.
• MDA1225
The yellow wire is lead wire for
the alarm circuit. Connect these
wires to the client’s circuit as
shown in the figure.
[Alarm activation speed]
2100±400 r/min or less
30 VDC or less
Yellow
Black
Fan
Client's circuit
15 mA
or less R
GND
0 V
Note The low-speed alarm type of fan is equipped with an
internal delayed-start alarm circuit. The alarm function
becomes effective within 10 seconds of the fan start.
• MDA1238, MDA1451, MDA1751
Yellow
Black
Fan
Client's circuit
15 mA or
less∗
30 VDC or less∗
R
GND
0 V
The yellow wire is lead wire for the
alarm circuit. GND is common to
the sensor and power supply.
Connect these wires to the client’s
circuit as shown in the figure.
[Alarm activation speed]
MDA1238:
2200±220 r/min or less
MDA1451,MDA1751:
1800±400 r/min or less
∗ MDA1238 = 28 VDC or less,
10 mA or less
Note The low-speed alarm type of fan is equipped with an
internal delayed-start alarm circuit. The alarm function
becomes effective within 10 seconds of the fan start.
 Low-speed alarm, contact alarm type
The white (Orange) ∗ and blue
wires are lead wires for the alarm
circuit. An alarm (H level) signal is
output when the fan’s rotation
speed falls below 1800±400 r/min.
∗ ( ) indicate the color of the lead
wire for the extension cable type.
White
(Orange)∗
Blue
Fan
Client's circuit
R
30 VDC or less
0 V
30 mA
or less
Note The low-speed alarm type of fan is equipped with an
internal delayed-start alarm circuit. The alarm function
becomes effective within 10 seconds of the fan start.
Overheat protection
The fan is equipped with an internal protective circuit against
overheating. In the event a lock-up condition is detected, this
function automatically controls the current flow to the fan motor’s
windings, thus preventing the fan blades from locking and burning
out. The fan resumes operation automatically as soon as it is
released from the locked condition. Be sure to shut off the power to
the fan before performing an inspection.
• Unauthorized reproduction or copying of all or part of this manual is
prohibited.
• Characteristics, specifications and dimensions are subject to change
without notice.
• and are registered trademarks or trademarks
of Oriental Motor Co., Ltd., in Japan and other countries.
© Copyright ORIENTAL MOTOR CO., LTD. 2008
Published in August 2017
T
echnical Support Tel:[phone]
8:30 A.M. to 5:00 P.M., P.S.T. (M-F)
7:30 A.M. to 5:00 P.M., C.S.T. (M-F)
www.orientalmotor.com
Schiessstraße 44, 40549 Düsseldorf, Germany
T
echnical Support Tel:[phone]
www.orientalmotor.de
T
el:01256-347090
www.oriental-motor.co.uk
T
el:01 47 86 97 50
www.orientalmotor.fr
Tel:[phone]
www.orientalmotor.it
T
el:[phone]
www.orientalmotor.com.br
• Please contact your nearest Oriental Motor oce for further information.
4-8-1Higashiueno,Taito-ku,Tokyo 110-8536
Japan
Tel:[phone]
www.orientalmotor.co.jp
Tel:[phone]
www.orientalmotor.com.tw
Singapore
Tel:[phone]
www.orientalmotor.com.sg
Tel:[phone]
www.orientalmotor.com.my
Korea
Tel:[phone]
www.inaom.co.kr
Tel:[phone]
www.orientalmotor.co.th
Tel:[phone]
www.orientalmotor.com.cn
Tel:[phone]
www.orientalmotor.co.in
Hong Kong Branch
Tel:[phone]
