Fanaway FANAWAY FRASER User manual

For customer support, please contact:
Tel: [phone] Email: [email protected] www.beaconlighting.us.
US Patent 8317470, 8807938, 8790085, 9255584, 8851841
V1.0 (12/2019)
FANAWAY FRASER
CEILING FAN
•INSTALLATION
•OPERATION
•MAINTENANCE
•WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Fanaway Fraser Installation Instructions
2 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Fanaway product. To ensure correct function and safety, please
read and follow all instructions before assembly, installation and use of this ceiling fan. Please keep
instructions for future reference.
SAFETY PRECAUTIONS
Read and Save These Instructions
This product conforms to UL standard 507.
1. WARNING -To avoid possible electrical shock, before installing or servicing your fan, disconnect the
power by turning off the circuit breaker of the fuse box to the outlet box.
2. WARNING - To reduce the risk of fire, electric shock, or personal injury, mount to outlet box marked
“acceptable for fan support of 70 lbs (31.8 kg) or more” and use the mounting screws provided with
the outlet box and/or support directly from building structure. Most outlet boxes commonly used for
the support of luminares may not be acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
3. WARNING - To reduce the risk of fire or electric shock, do not use this fan with any solid-state
speed control device.
4. WARNING - To reduce the risk of personal injury, do not bend the blade brackets when installing the
blade brackets balancing the blades, or cleaning the fan. Do not insert foreign objects in between
rotating fan blades.
5. CAUTIONS - All wiring must be in accordance with the National Electrical Code (ANSI/NFPA 70)
and local electrical codes. Electrical installation should be performed by a qualified licensed
electrician.
6. To reduce the risk of injury to person, the fan must be mounted with a minimum of 7 feet clearance
from the bottom edge of the blades to the floor.
7. After marking electrical connections, spliced conductors should be turned upward and pushed
carefully up into the outlet box. The wires should be spread apart with the grounded conductor and
the equipment-grounding conductor on one side of the outlet box.
8. This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC rules. These limits are to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and if not installed and used in accordance with the instructions may cause
harmful interference to radio communications.

Fanaway Fraser Installation Instructions
3 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9

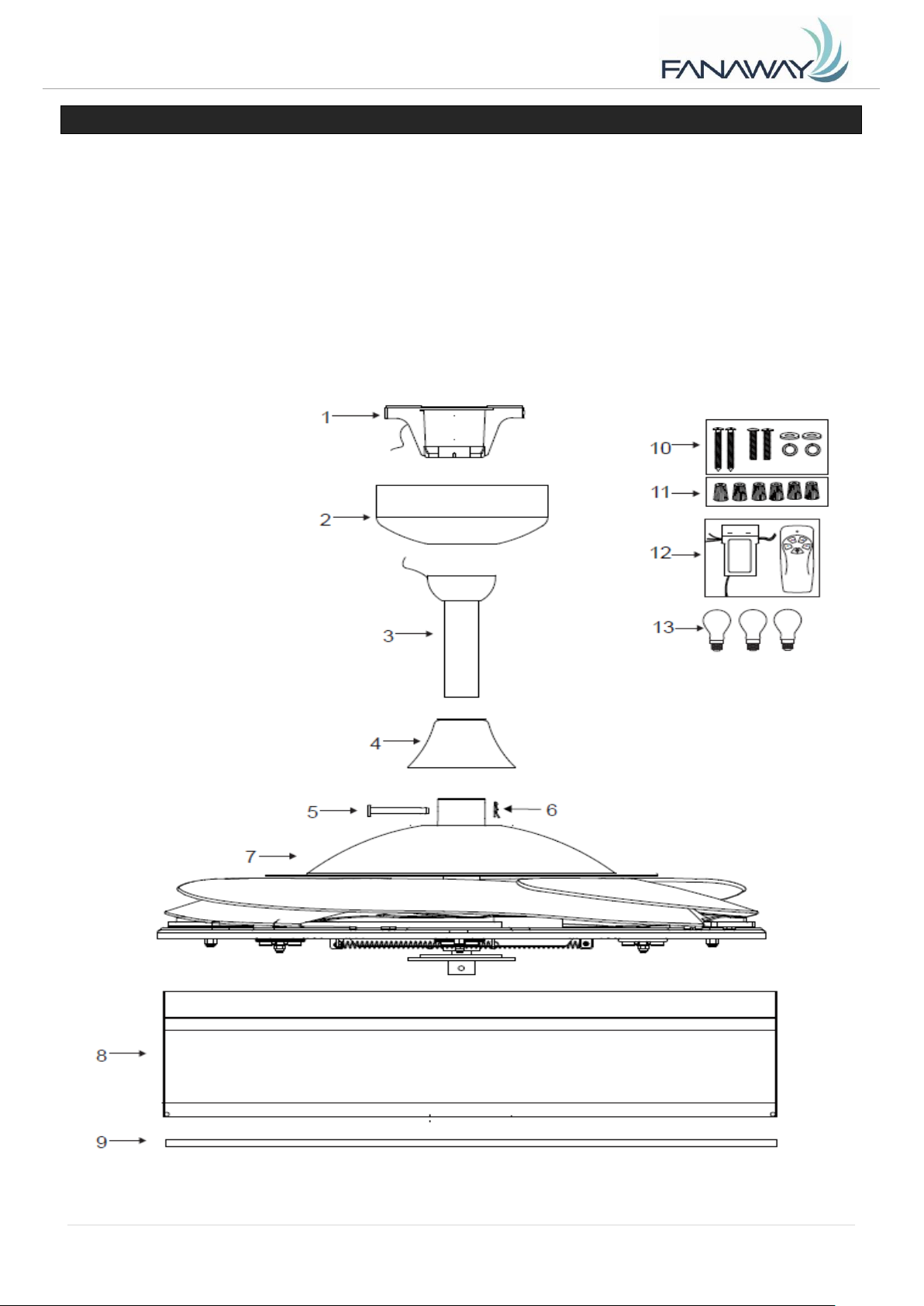

PARTS LIST
•Unpack your ceiling fan and carefully. Remove all parts and hardware.
•Lay out all the components on a smooth surface and make sure there are no components missing
before assembling. If parts are missing, return the complete product to the place of purchase for
inspection or replacement.
•Check whether the ceiling fan has been damaged during transport. Do not operate/install any
product which appears damaged in any way. Return the complete product to the place of purchase
for inspection, repair or replacement.
•Examine and identify the parts. Please refer to Fig 1.
Fig. 1

Fanaway Fraser Installation Instructions
4 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
1
Mounting bracket x 1
10
•Wood screw x 2
2
Canopy x 1
•Machine screw x 2
3
Down rod with ball joint x 1
•Flat washer x 2
4
Bolt and pin cover x 1
•Spring washer x 2
5
Bolt x 1
11
Wire nut x 6
6
Pin x 1
12
Receiver & Remote x 1 Set
7
Fan assembly x 1
13
LED bulb x 3
8
Lamp base and shade x 1
9
Lamp shade cover x1

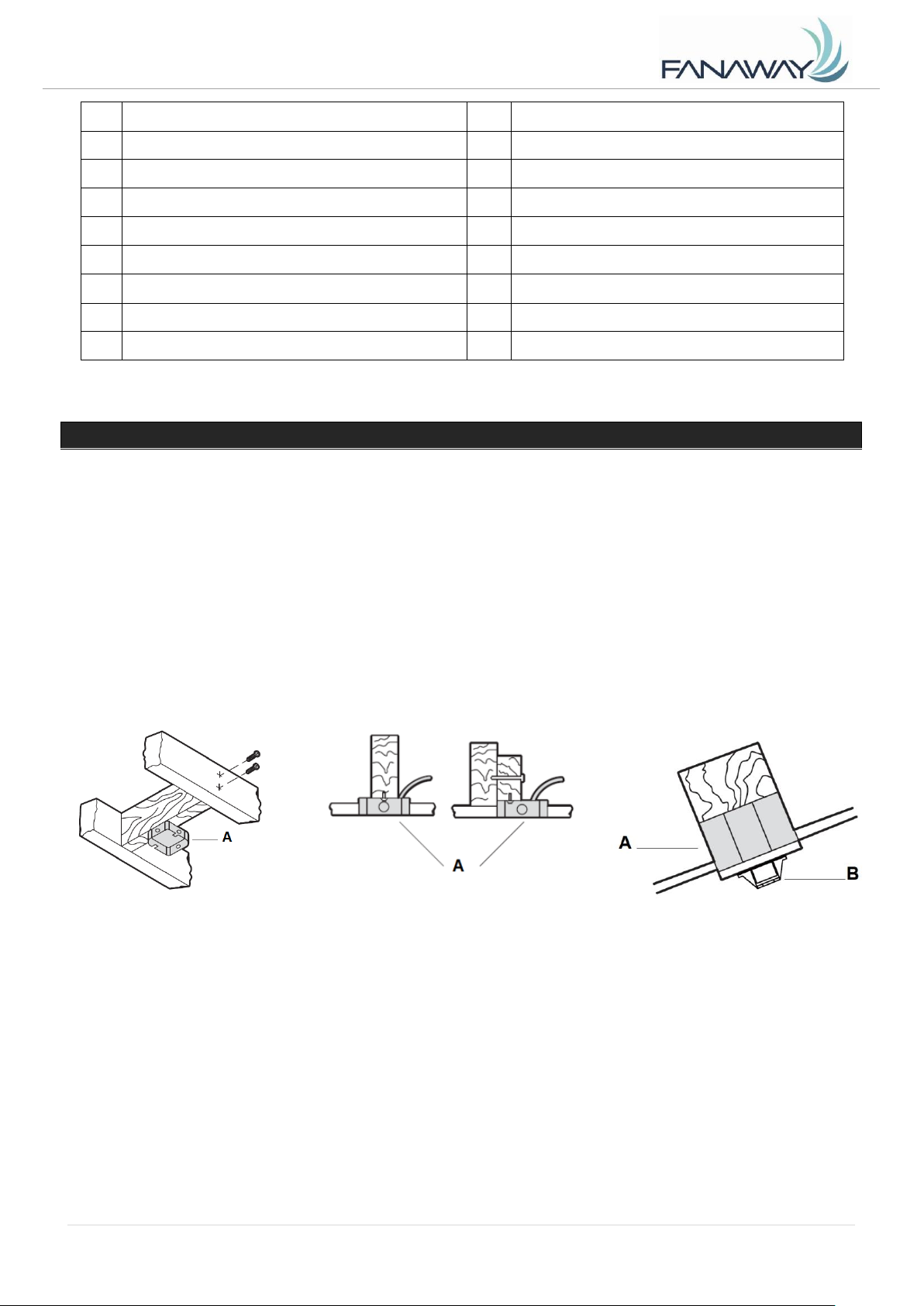

INSTALLING THE MOUNTING BRACKET
If there isn’t an existing outlet box, then install one using the following instructions:
•Disconnect the power by removing the fuses or turning off the circuit breakers.
•Secure the outlet box (A) (not included) directly to the building structure. Use appropriate fasteners
and materials (not included). The outlet box and its bracing must be able to fully support the weight
of the moving fan (at least 70 lbs). Do not use a plastic outlet box.
•Figures below show three different ways to mount the outlet box (A) (not included).
This fan hanging system supports a maximum 15 degree angled ceiling installation. Fig. 4
NOTE: If you are installing the ceiling fan on a sloped ceiling, you may need a longer downrod to
maintain proper clearance between the tip of the blade and the ceiling.
NOTE: The ceiling fan must be installed in a location so that the blades are spaced 300mm from the tip
of the blade to the nearest objects or walls.
NOTE: For angled ceiling installation, the opening of the mounting bracket (B) must be pointed toward
the peak.
Fig. 2
Fig. 3
Fig. 4
Angled ceiling
Maximum 15°

Fanaway Fraser Installation Instructions
5 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9

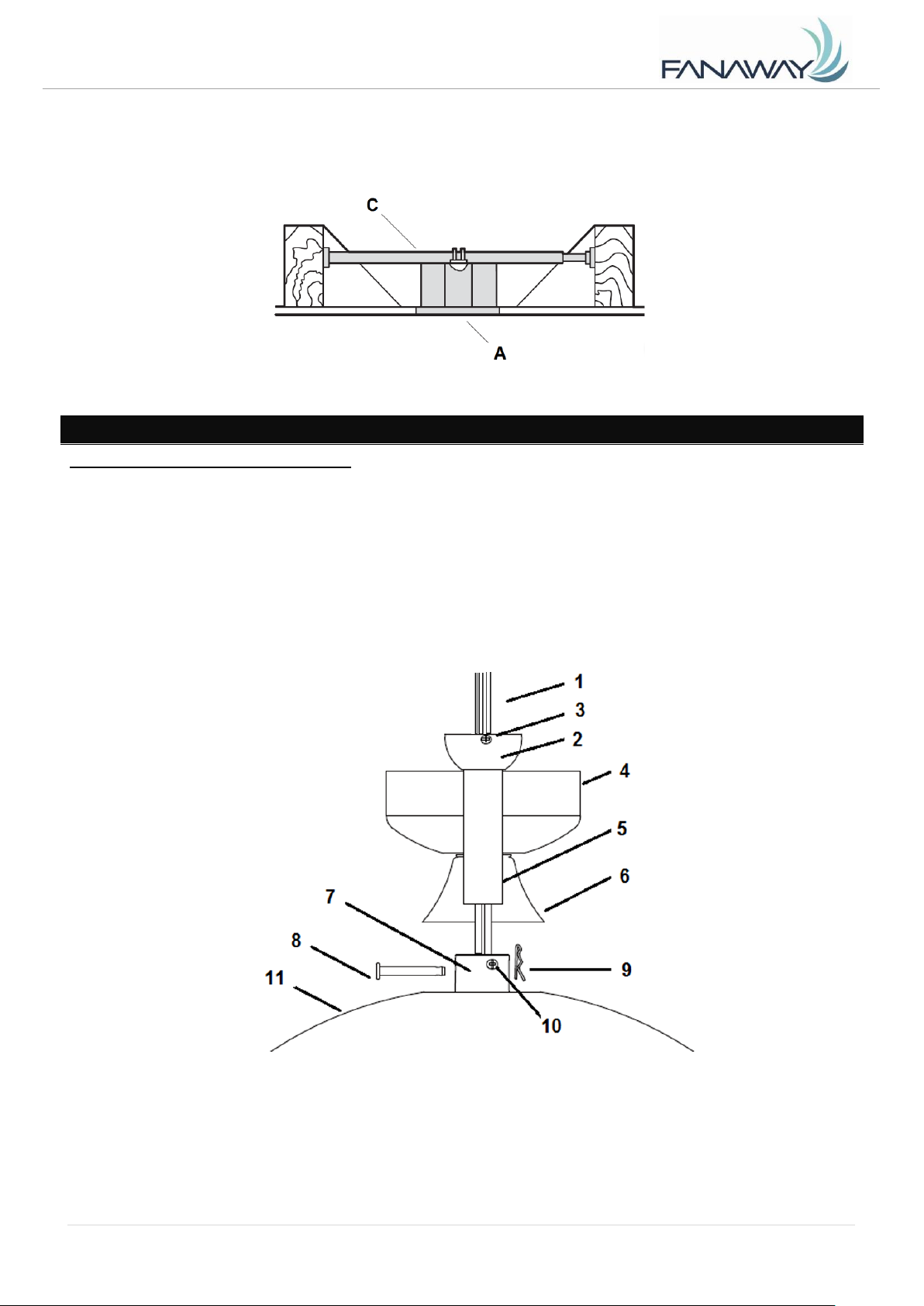

To hang your fan where there is an existing fixture but no ceiling joist, you may need an installation
hanger bar (C) as shown in Fig.5. Make sure the hanger bar you purchase has been designed for use
with ceiling fans.
INSTALLING THE FAN
INSTALLING THE DOWN ROD (Fig. 6)
1. Feed the down rod (5) through the canopy (4) and the bolt and pin cover (6).
2. Remove the ball joint (2) by loosening the set screw (3), insert the motor wires through the down rod
then secure the ball joint back to the down rod.
3. Insert the down rod to the coupling (7), line up the coupling holes with the down rod holes and insert
the bolt (8). Then insert the pin (9) to the end of the bolt.
4. Finally secure the down rod and coupling by tightening the two set screws (10) on the coupling. Fig. 6
Fig. 5
Fig. 6

Fanaway Fraser Installation Instructions
6 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
FAN INSTALLATION
LIGHT KIT INSTALLATION (Fig.7 & 8)
1. Loosen the screw (1) from the fan bracket. Align the two slot screws with the keyhole slots (2) of the
light kit bracket. (Fig. 7)
2. Turn the light kit counterclockwise until the slot screws are firmly at the end of the slots (2).
3. Secure screw (1) to the lamp shade bracket. Tighten all three screws. Do not over-tighten.
4. Connect the quick connector to the lamp holder part (3). (Fig. 8)
5. Secure the lamp-holder part (3) to the light kit bracket by tightening the 3 screws. Do not
over-tighten.
6. Install globes (4) into the lamp holders. Do not exceed the maximum power rating.
7. Install the lamp shade cover on the Lamp base and shade assembly .
Fig. 8
Fig. 7

Fanaway Fraser Installation Instructions
7 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
HANGING THE FAN
Pass the power supply wires (C) from the ceiling outlet box (B) through the center of the ceiling mounting
bracket (D).
Install the ceiling mounting bracket (D) on the outlet box (B) with the mounting screws (F) provided with
the outlet box and washers (E) provided with fan. Fig. 9
Lift the fan assembly onto the mounting bracket. Ensure the key slot (A) of the hanger ball is positioned
on the key pin (B) of the mounting bracket (C) to prevent the fan from rotating when in operation. Fig.10
Fig. 9
Fig. 10

Fanaway Fraser Installation Instructions
8 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9

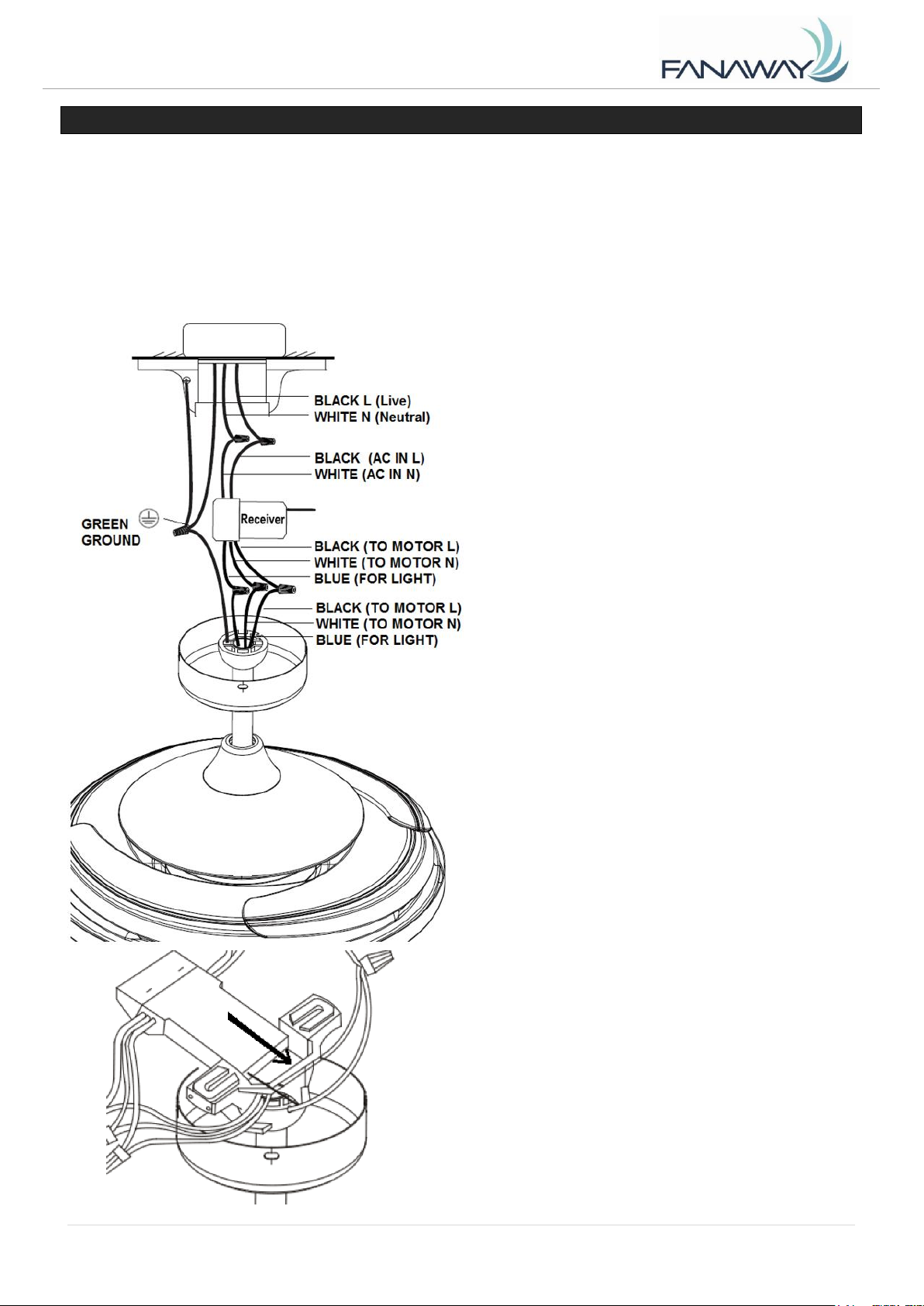

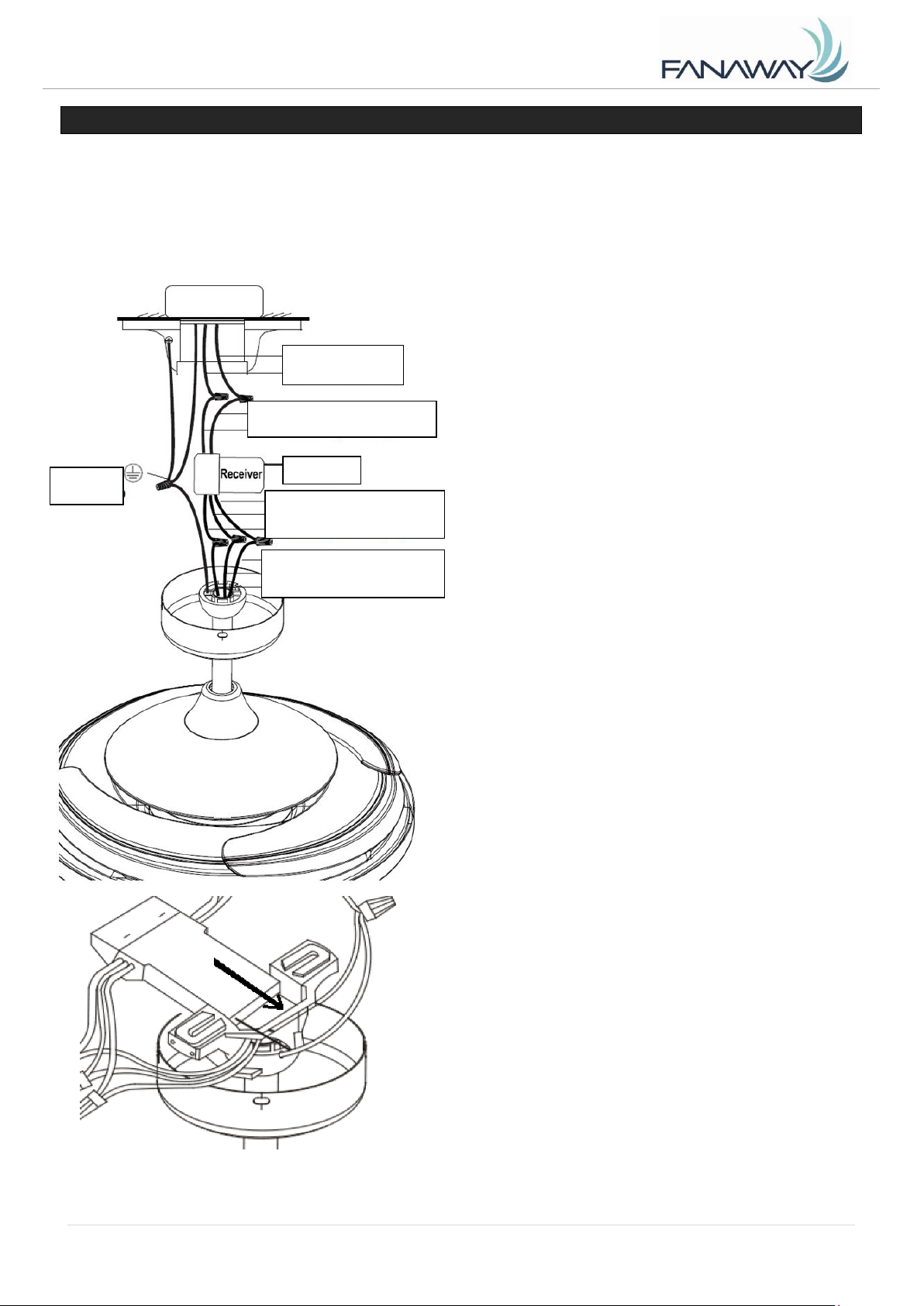

ELECTRICAL WIRING DIAGRAM
WARNING: To avoid possible electrical shock, be sure you have turned off the power at the main circuit
panel.
Follow the steps below to connect the fan to your household wiring. Use the wire connecting nuts
supplied with your fan. Secure the connectors with electrical tape. Make sure there are no loose wire
strands or connections.
1. Connect the household live supply wire
(black) to receiver input wire (black, AC IN L) as
shown in Fig. 11.
2. Connect the household neutral supply
wire (white) to the receiver input wire (white, AC
IN N).
3. Connect the household ground wire to
the fan bracket ground wire (green) and fan body
ground wire.
4. Connect the reveiver output wire (black,
TO MOTOR L) to motor live input wire (black, TO
MOTOR L).
5. Connect the receiver output wire (white,
TO MOTOR N) to motor neutral input wire (white,
TO MOTOR N)
6. Connect the receiver output wire (blue,
FOR LIGHT) to fan light live input wire (blue,
FOR LIGHT)
7. After connecting the wires, spread
them apart so that the green and white wires are
on one side of the outlet box and the black and
blue wires are on the other side.
8. Turn the connecting nuts upward and
push the wiring into the outlet box.
Fig. 11
9. Carefully insert the Remote Receiver above
the hanger ball in the remainder spacing in the
mounting bracket. Take care not to damage or
loosen any of the wiring.

Fanaway Fraser Installation Instructions
9 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
FINISHING THE INSTALLATION
Slide and align the canopy up to the mounting bracket. Ensure all electrical wiring is tucked inside the
canopy and that the wires are not damaged during this step. Secure the canopy to the hanger bracket
using the screws provided.
USING YOUR CEILING FAN

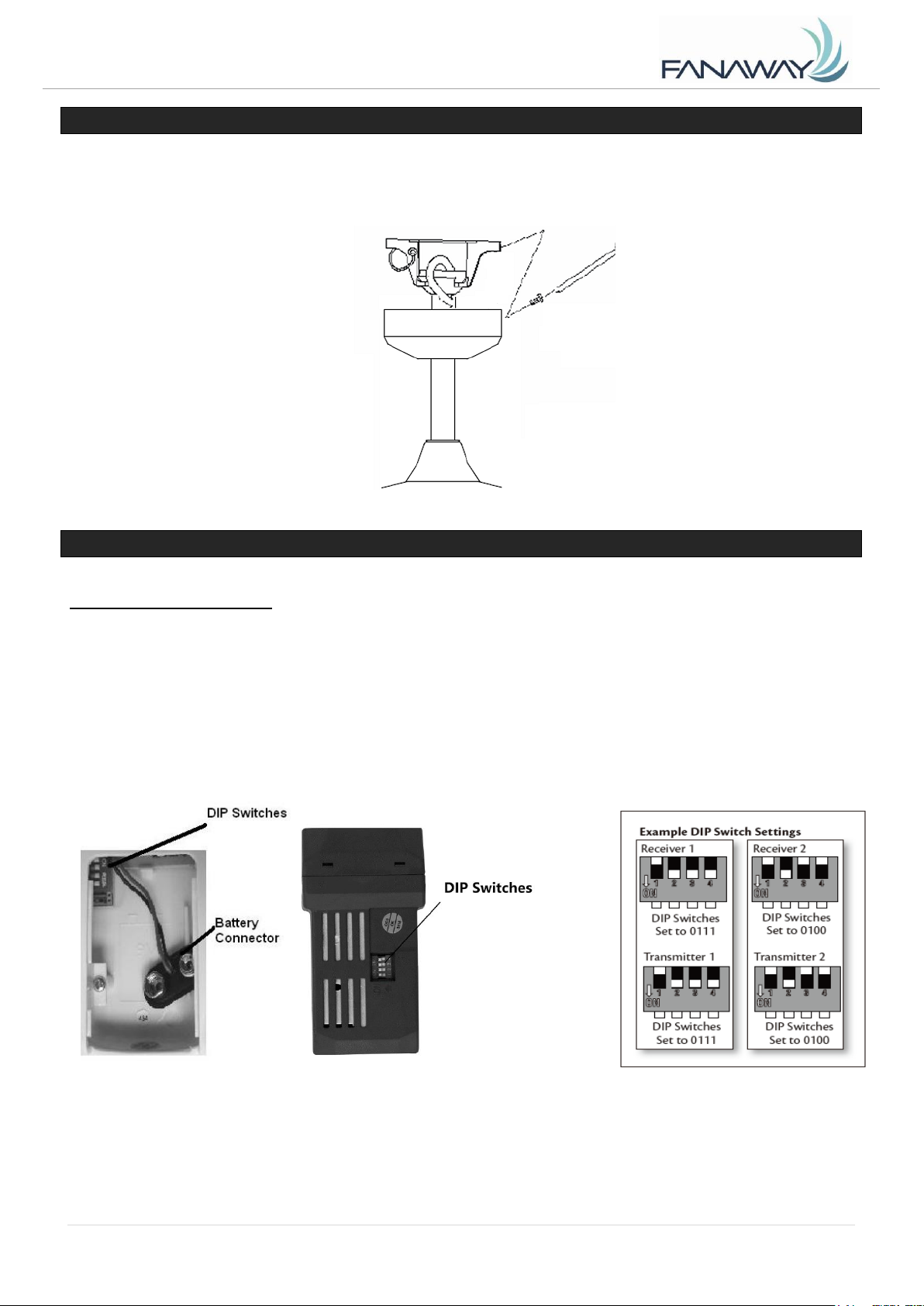

SETTING DIP SWITCHES
When two or more fans are located near each other, you may desire to have the receiver/transmitter for
each fan set to a different code, so that the operation of one fan does not affect the operation of the other
fans.
The DIP switches for the receiver are located on the flat surface of the receiver. The DIP switches for the
transmitter are in the battery compartment. Fig. 13.
NOTE: Ensure that the power to the supply wires has been turned off before setting the code.
Change the position of the DIP switches in the remote transmitter and the receiver. Make sure that the
DIP switches match in the remote receiver and transmitter. If they don’t match, the transmitter will not
function. Fig. 14
Fig. 12
Fig. 14
Fig. 13

Fanaway Fraser Installation Instructions
10 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
INSTALLING THE REMOTE BATTERY
1 x 9V DC (size) battery is required to operate the remote control. Remove the battery cover from the
back of the remote and 1 x 9V DC (size) battery. Ensure the polarities are correct as shown on the
battery connector. (Batteries included.)

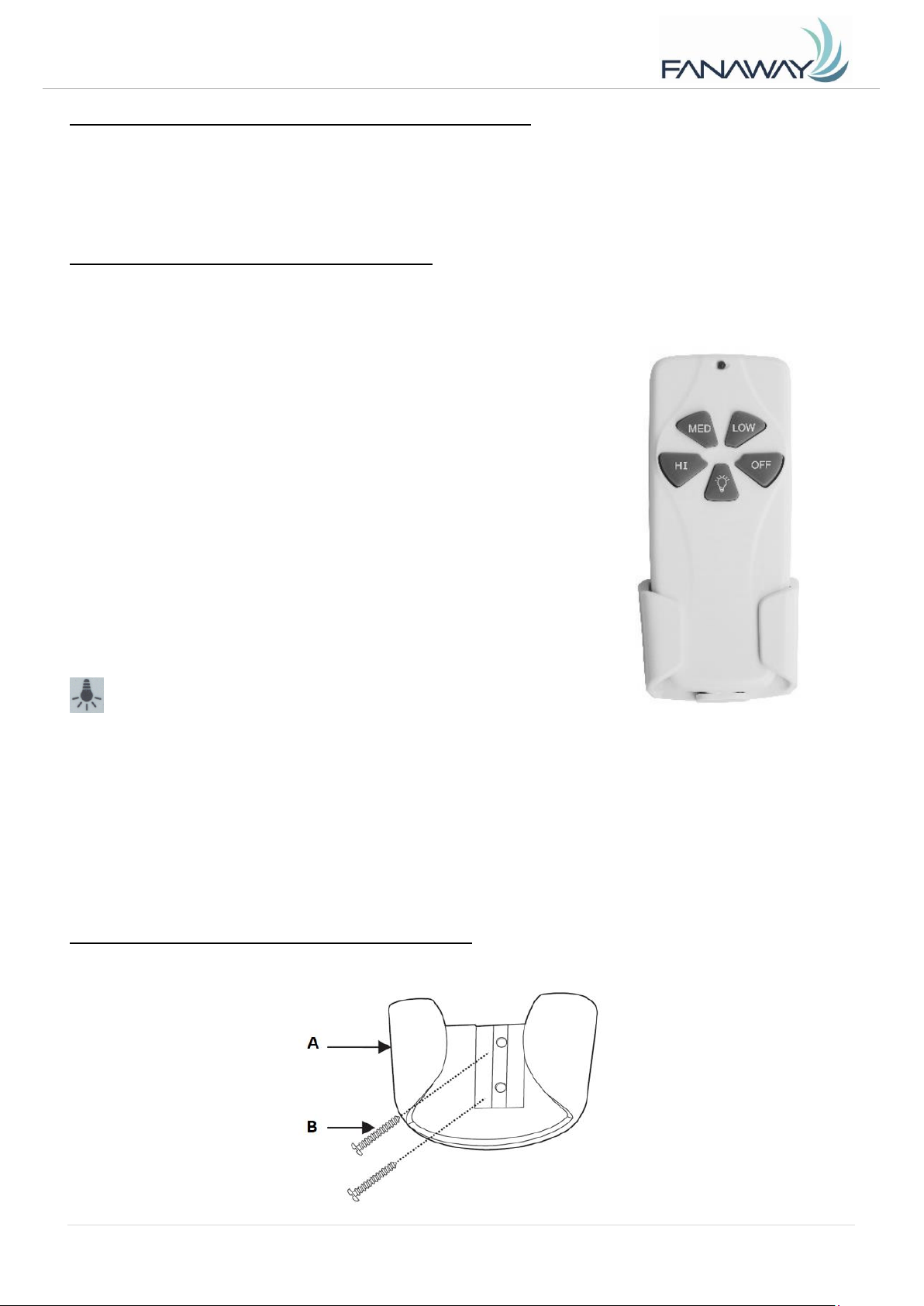

OPERATING THE REMOTE:
Before you start using the remote, take the time to read through this section and get familiar with the
buttons and function of each button.
LED Indicator
The red LED indicator on the top of the transmitter will flash when the
buttons are active.
BUTTONS ON THE REMOTE
HI: Press the button to set fan running at High speed.
MED: Press the button to set fan running at Medium speed.
LOW: Press the button to set fan running at Low speed.
OFF: Press the button to turn OFF the fan.
LIGHT CONTROL BUTTON:
Press the button to turn the light ON/OFF.
Press and hold the button to access the light dimming function.
The remote has memory function. If the fan or light is turned off by the isolating switch, it will memorise
and recover the last status when turned on next.
INSTALLING THE TRANSMITTER HOLDER
Install the holder to the wall with two screws provided, hang up the transmitter by the holder.
Fig. 16
Fig. 15

Fanaway Fraser Installation Instructions
11 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
AFTER INSTALLATION
WOBBLE:
NOTE: ceiling fans tend to move during operation due to the fact that they are mounted on a rubber
grommet. If the fan was mounted rigidly to the ceiling it would cause excessive vibration. Movement of a
few centimetres is quite acceptable and DOES NOT suggest any problem.
TO REDUCE THE FAN WOBBLE: Please check that all screws which fix the mounting bracket and
down rod are secure.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in
fan motor noise. This is normal. Please allow a 24-hour “breaking -in” period, most noises associated
with a new fan disappear during this time. All electric motors are audible to some extent. Please note
that this is not a product fault, and as such is not covered under warranty.
CARE & CLEANING
NOTE: Always turn OFF the power at the mains switch before performing any maintenance or
attempting to clean your fan.
1) Every 6 months periodic cleaning of your ceiling fan is the only maintenance required. Use a soft
brush or lint free cloth to avoid scratching the paint finish. Please turn OFF electricity power when
you do so.
2) Do not soak or immerse your ceiling fan in water or other liquids. It could damage the motor or the
blades and create the possibility of an electrical shock.
3) Ensure that the fan does not come in contact with any organic solvents or cleaners.
4) To clean the fan blade, wipe with only a damp clean cloth with NO organic solvents or cleaners.
5) The motor has a permanently lubricated ball bearing so there is no need to oil.
TECHNICAL INFORMATION
Fan Size
Speed
Volts
（V）
Amps
(A)
Watts
(W)
RPM
CFM
CFM/
W
N.W.
(lbs)
G.W.
(lbs)
C.F.
BI-48" FAN
IN-E26-XXX
Extra-High
120
0.47
56.36W
207
4172.69
74.03
22.27
26.89
5.05
Medium
High
120
0.36
32.59W
160
3029.29
92.95
22.27
26.89
5.05
Low
120
0.27
19.37W
119
2115.13
109.19
22.27
26.89
5.05
These are approximate measurements. They do not include data for any lamps or fixtures attached to
the ceiling fan.
WARRANTY
1 year warranty covers the entire fan. Please refer to warranty card for the details.

Fanaway Fraser Installation Instructions
12 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
GRACIAS POR SU COMPRA
Gracias por adquirir este producto Fanaway de calidad. Para garantizar el correcto funcionamiento y la
seguridad de este ventilador de techo, antes de armarlo, instalarlo y usarlo lea y siga todas las
instrucciones. Conserve estas instrucciones para consultas en el futuro.
MEDIDAS DE SEGURIDAD
Lea y conserve estas instrucciones
Este producto estáconforme con el estándar UL 507.
1. ADVERTENCIA - Para evitar cualquier posible descarga eléctrica, antes de instalar o reparar su
ventilador desconecte la alimentación apagando el disyuntor del circuito de la caja de fusibles a la
caja de salida.
2. ADVERTENCIA - Para disminuir el riesgo de que se produzcan fuegos, descargas eléctricas o
lesiones personales, arme la caja de salida marcada como «apta para soportar ventilador de 70 lb
(31,8 kg) o más» y use los tornillos de armado incluidos con la caja de salida y/o instálelo
directamente a la estructura del edificio. La mayoría de las cajas de salida usadas normalmente
para instalar luminarias no son aptas para instalar ventiladores y puede ser necesario
reemplazarlas. En caso de duda, consulte con un electricista calificado.
3. ADVERTENCIA - Para disminuir el riesgo de que se produzcan fuegos o descargas eléctricas, no
use este ventilador con dispositivos de control de velocidad de estado sólido.
4. ADVERTENCIA - Para disminuir el riesgo de que se produzcan lesiones personales, no doble los
soportes de las aspas al instalarlos para equilibrar las aspas o al limpiar el ventilador. No inserte
objetos extraños entre las aspas giratorias del ventilador.
5. PRECAUCIONES - Todo el cableado debe estar conforme con el Código Eléctrico Nacional
(ANSI/NFPA 70) y los códigos eléctricos locales. La instalación eléctrica debe ser realizada por un
electricista calificado con licencia.
6. Para disminuir el riesgo de sufrir lesiones personales, el ventilador debe ubicarse a una distancia
mínima de 7 pies (2,13 m) entre el borde de la parte inferior de las aspas y el suelo.
7. Después de hacer las conexiones eléctricas, los conductores empalmados se deben voltear hacia
arriba y empujar con cuidado al interior de la caja de salida. Los cables deben estar separados con
el conductor conectado a tierra y el conductor de descarga a tierra de equipos en un lado de la caja
de salida.
8. Este equipo fue probado y se demostróque cumple con los límites de un dispositivo digital de Clase
B, según la parte 15 de las reglas de la FCC. Estos límites se establecieron para proporcionar una
protección razonable contra la interferencia dañina en una instalación residencial. Este equipo
genera, usa y puede radiar energía de frecuencias de radio y, de no instalarse y utilizarse de
acuerdo con las instrucciones, puede causar interferencia dañina con las comunicaciones de radio.

Fanaway Fraser Installation Instructions
13 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
LISTA DE PIEZAS
•Desempaque el ventilador con cuidado. Saque todas las piezas y la tornillería.
•Deposite todos los componentes sobre una superficie lisa y verifique que no falta ninguno antes de
iniciar el armado. Si falta alguna pieza, regrese el producto completo al lugar donde lo adquiriópara
que lo examinen o reemplacen.
•Compruebe si el ventilador de techo se dañódurante el transporte. No ponga en funcionamiento ni
instale ningún producto que presente cualquier tipo de daño. Regrese el producto completo al lugar
donde lo adquiriópara que lo examinen, reparen o reemplacen.
•Examine e identifique las piezas. Consulte la Fig. 1.
Fig. 1

Fanaway Fraser Installation Instructions
14 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
1
1 soporte de armado
10
•2 tornillos para madera
2
1 florón
•2 tornillos de máquina
3
1 tija con junta de bola
•2 arandelas planas
4
1 cubierta de perno y clavija
•2 arandelas de resorte
5
1 perno
11
6 tuercas para cable
6
1 clavija
12
1 juego de receptor y control remoto
7
1 conjunto de ventilador
13
3 lámparas LED
8
1 pantalla y base de lámpara
9
1 cubierta de pantalla de lámpara
INSTALACIÓN DEL SOPORTE DE ARMADO
Si no hay ya una caja de salida, instale una siguiendo estas instrucciones:
•Desconecte el suministro eléctrico retirando los fusibles o apagando los disyuntores de circuito.
•Fije la caja de salida (A) (no incluida) directamente a la estructura del edificio. Use fijaciones y
materiales apropiados (no incluidos). La caja de salida y su soporte deben ser capaces de soportar
completamente el peso del ventilador en movimiento (al menos 70 libras o 31,8 kg de peso). No use
una caja de salida de plástico.
•Las imágenes siguientes muestran tres tipos distintos de armado de la caja de salida (A) (no
incluida).
Este sistema de cuelgue de ventilador soporta un ángulo máximo de 15 grados en la instalación de
techo. Fig. 4
NOTA: Si va a instalar el ventilador en un techo inclinado, es posible que necesite una tija más larga
para mantener el espacio necesario entre la punta del aspa y el techo.
NOTA: El ventilador de techo debe instalarse en un lugar donde las puntas de las aspas queden a una
distancia de 300 mm del objeto o pared más cercano.
NOTA: Al instalar en techos en ángulo, la abertura del soporte de armado (B) debe apuntar hacia el
pico.
Fig. 2
Fig. 3
Fig. 4
Techo en ángulo
Máximo 15°

Fanaway Fraser Installation Instructions
15 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
Para colgar el ventilador donde ya existe una luminaria pero no hay una viga de techo, es posible que
necesite instalar una barra de colgado (C) como se ilustra en la Fig. 5. Asegúrese de que la barra de
colgado que compra se ha diseñado para utilizarse con ventiladores de techo.
INSTALACIÓN DEL VENTILADOR
INSTALACIÓN DE LA TIJA (Fig. 6)
1. Introduzca la tija (5) en el florón (4) y el perno y la cubierta de la clavija (6).
2. Retire la junta de bola (2) aflojando el juego de tornillos (3), inserte los cables del motor a través de
la tija y luego, fije la junta de bola de nuevo en la tija.
3. Inserte la tija en el acoplamiento (7), ponga en línea los orificios del acoplamiento con los orificios de
la tija e inserte el perno (8). A continuación, inserte la clavija (9) en el extremo del perno.
4. Para finalizar, fije la tija y el acoplamiento apretando los dos juegos de tornillos (10) en el
acoplamiento. Fig. 6
Fig. 5
Fig. 6

Fanaway Fraser Installation Instructions
16 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
INSTALACIÓN DEL VENTILADOR
INSTALACIÓN DEL KIT DE ILUMINACIÓN (Fig. 7 y 8)
1. Afloje el tornillo (1) del soporte del ventilador. Ponga en línea las dos ranuras de los tornillos con las
ranuras del bocallave (2) del kit de iluminación. (Fig. 7)
2. Gire el kit de iluminación en sentido antihorario hasta que las ranuras de los tornillos queden firmes
en el extremo de las ranuras (2).
3. Fije el tornillo (1) al soporte de la pantalla de la lámpara. Apriete los tres tornillos. No los apriete en
exceso.
4. Conecte el conector rápido a la pieza del soporte de la lámpara (3). (Fig. 8)
5. Fije la pieza del soporte de la lámpara (3) al soporte del kit de iluminación apretando los 3 tornillos.
No los apriete en exceso.
6. Instale los globos (4) en los soportes de la lámpara. No exceda la potencia máxima nominal.
7. Instale la cubierta de la pantalla de la lámpara en la base de la lámpara y el conjunto de la pantalla.
Fig. 8
Fig. 7

Fanaway Fraser Installation Instructions
17 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
CÓMO COLGAR EL VENTILADOR
Pase los cables de alimentación eléctrica (C) de la caja de salida del techo (B) a través del centro del
soporte de armado en el techo (D).
Instale el soporte de armado en el techo (D) en la caja de salida (B) con los tornillos de armado (F)
suministrados con la caja de salida y las arandelas (E) incluidas con el ventilador. Fig. 9
Eleve el conjunto del ventilador sobre el soporte de armado. Compruebe que la ranura de la llave (A) de
la bola de colgado estáubicada en la clavija de la llave (B) del soporte de armado (C) para evitar que el
ventilador gire cuando estáen funcionamiento. Fig.10
Fig. 9
Fig. 10

Fanaway Fraser Installation Instructions
18 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
DIAGRAMA DE CABLEADO ELÉCTRICO
ADVERTENCIA: Para evitar cualquier posible descarga eléctrica, asegúrese de haber desconectado la
alimentación eléctrica en el panel de circuito principal.
Siga los pasos que aparecen a continuación para conectar el ventilador al cableado de su casa. Use los
protectores de conexión de cable que se suministran con su ventilador. Fije los conectores con cinta
eléctrica. Asegúrese de que no haya hilos de cables sueltos o conexiones flojas.
1. Conecte el cable vivo de la alimentación de
la casa (negro) al cable de entrada del receptor
(negro, CA DENTRO VIVO), como se muestra en la
Fig. 11.
2. Conecte el cable neutro de la alimentación
de la casa (blanco) al cable de entrada del receptor
(blanco, CA DENTRO NEUTRO).
3. Conecte el cable de tierra de la casa al
cable de tierra del soporte del ventilador (verde) y al
cable de tierra de la carcasa del ventilador.
4. Conecte el cable de salida del receptor
(negro AL MOTOR VIVO) al cable de entrada vivo
del motor (negro, AL MOTOR VIVO).
5. Conecte el cable de salida del receptor
(blanco, AL MOTOR NEUTRO) al cable de entrada
neutro del motor (blanco, AL MOTOR NEUTRO).
6. Conecte el cable de salida del receptor
(azul, PARA LA LUZ) al cable de entrada vivo de la
luz del ventilador (azul, PARA LA LUZ)
7. Después de conectar los cables, sepárelos
de manera que el cable verde y el cable blanco estén
en un lado de la caja de la caja de salida y el cable
negro y el cable azul estén en el otro lado.
8. Gire las tuercas de conexión hacia arriba y
presione el cableado hacia el interior de la caja de
salida.
9. Inserte el receptor remoto con cuidado sobre
la bola de colgado en el espacio sobrante del soporte
de armado. Tome precauciones para no dañar o aflojar
ninguno de los cables.
NEGRO (AL MOTOR VIVO)
BLANCO (AL MOTOR NEUTRO)
AZUL (PARA LA LUZ)
NEGRO (VIVO)
BLANCO (NEUTRO)
NEGRO (CA DENTRO VIVO)
BLANCO (CA DENTRO NEUTRO)
TIERRA
VERDE
Receptor
Fig. 11
NEGRO (AL MOTOR VIVO)
BLANCO (AL MOTOR NEUTRO)
AZUL (PARA LA LUZ)

Fanaway Fraser Installation Instructions
19 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
CÓMO FINALIZAR LA INSTALACIÓN
Deslice y ponga en línea el florón en el soporte de armado. Verifique que todo el cableado eléctrico está
introducido en el florón y que los cables no se han dañado al hacerlo. Fije el florón al soporte de colgado
con los tornillos suministrados.
USO DEL VENTILADOR DE TECHO
CONFIGURACIÓN DE LOS INTERRUPTORES DIP
Cuando uno o más ventiladores se encuentran a poca distancia uno del otro, podría ser conveniente
tener un código diferente para el receptor/transmisor de cada ventilador, de manera que la operación de
un ventilador no afecte la de los otros ventiladores.
Los interruptores DIP del receptor están ubicados en la superficie plana del receptor. Los interruptores
DIP del transmisor están en el compartimiento de la batería. Fig. 13
NOTA: Asegúrese de que los cables de alimentación no tienen suministro eléctrico antes de ajustar el
código.
Cambie de posición los interruptores DIP en el transmisor y receptor remotos. Compruebe que los
interruptores DIP del transmisor y receptor remotos se corresponden. Si no se corresponden, el
transmisor no funcionará. Fig. 14
Interruptores
DIP
Conector
de batería
Interruptores DIP
configurados a 0111
Interruptores DIP
configurados a 0100
Interruptores
DIP
Fig. 12
Interruptores DIP
configurados a 0111
Fig. 14
Fig. 13
Interruptores DIP
configurados a 0100
Ejemplo de configuración de interruptor DIP
Receptor 2
Receptor 1

Fanaway Fraser Installation Instructions
20 | Page F R A S E R
V e r s i o n 1 . 0 1 2 / 2 0 1 9
INSTALACIÓN DE LA BATERÍA DEL CONTROL REMOTO
El control remoto funciona con 1 batería de 9V DC. Retire la tapa de la batería ubicada en la parte
posterior del control remoto e inserte 1 batería de 9V DC. Compruebe que las polaridades están en
dirección correcta como se indica en el conector de la batería. (Batería incluida)
FUNCIONAMIENTO DEL CONTROL REMOTO
Antes de comenzar a usar el control remoto, tómese un tiempo para leer esta sección y familiarizarse
con los botones y la función de cada uno de ellos.
Indicador LED
El indicador LED rojo situado en la parte superior del transmisor
parpadea cuando los botones están activos.
BOTONES DEL CONTROL REMOTO
HI (alto): Presione el botón para que el ventilador funcione a velocidad
alta.
MED (media): Presione el botón para que el ventilador funcione a
velocidad media.
LOW (baja): Presione el botón para que el ventilador funcione a
velocidad baja.
OFF (apagado): Presione el botón para apagar el ventilador.
BOTÓN DE CONTROL DE LUZ:
Presione el botón para encender o apagar la luz.
Mantenga presionado el botón para acceder a la función de atenuación de la luz.
El control remoto tiene función de memoria. Si el ventilador o la luz se apagan mediante el interruptor de
aislamiento, lo memorizará y restablecerá el último estado al encenderlo de nuevo.
INSTALACIÓN DEL SOPORTE DEL TRANSMISOR
Instale el soporte en la pared con los dos tornillos suministrados y cuelgue el transmisor del soporte.
Fig. 16
Fig. 15
