OUTSTEEL BUBBLES User manual

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
CS50016 -79270 ST-SYMPHORIEN
S20-2021 / DI001506
1 ///
BUBBLES
PRODUIT / PRODUCT
FR
A lire attentivement. Conserver ces informations pour un usage ultérieur.
!
AVERTISSEMENT
Malgré les précautions de protection, il peut y avoir un risque de cou-
pure au montage. Pour éviter cela, nous conseillons le port de gants
de sécurité EPI (Equipement de Protection Individuelle).
Les fixations ne sont pas incluses car leur choix dépend du matériau
du mur sur lequel est fixé le cache. Utilisez des fixations adaptées au
matériau du mur et du sol.
Visserie de fixation à prévoir : M8 ou M6 minimum.
Nous vous conseillons des visseries de fixation traitées anti-corrosion.
Prévoir une surface au sol solide et plane, de dimensions suffisantes(*)
pour accueillir l’habillage de votre équipement.
Pour obtenir des conseils sur les fixations à utiliser, adressez-vous à un
revendeur spécialisé.
Nous recommandons la présence de 2 personnes pour le montage
mural.
Ne pas monter sur le produit. Ne rien poser dessus.
(*) voir configurateur - dimensions minimales (largeur et profondeur en mm)
variables selon la taille et le modèle retenus.
Règlementation d’installation d’une pompe à chaleur
L’installation d’une pompe à chaleur ou d’une climatisation doit être
réalisée conformément aux recommandations du fabricant et dans le
respect des réglementations en vigueur du NF DTU 65.16.
Par précaution, nous conseillons de laisser 10cm d’espace entre la
face avant du cache et l’appareil et un espace suffisant avec les
autres faces.
Respect des règles de sécurité en hauteur
Utiliser le matériel adapté et recommandé.
Placer les échelles et escabeaux de manière à ce que leur stabilité soit
assurée, que les marches ou échelons soient à l’horizontal.
Veillez à la stabilité du support.
Le port de charge pour le travail en hauteur reste exceptionnel,
limité à des charges légères et peu encombrantes. Dans ce cas, as-
surez-vous d’une prise et d’un appui sûr.
Pour les installations en hauteur, lors des opérations de montage /
démontage et d’entretien, et avant toute autre intervention sur le
produit, veillez à sécuriser le risque de chute du cache en le reliant
par un filin dédié à une ligne de vie sécurisée.

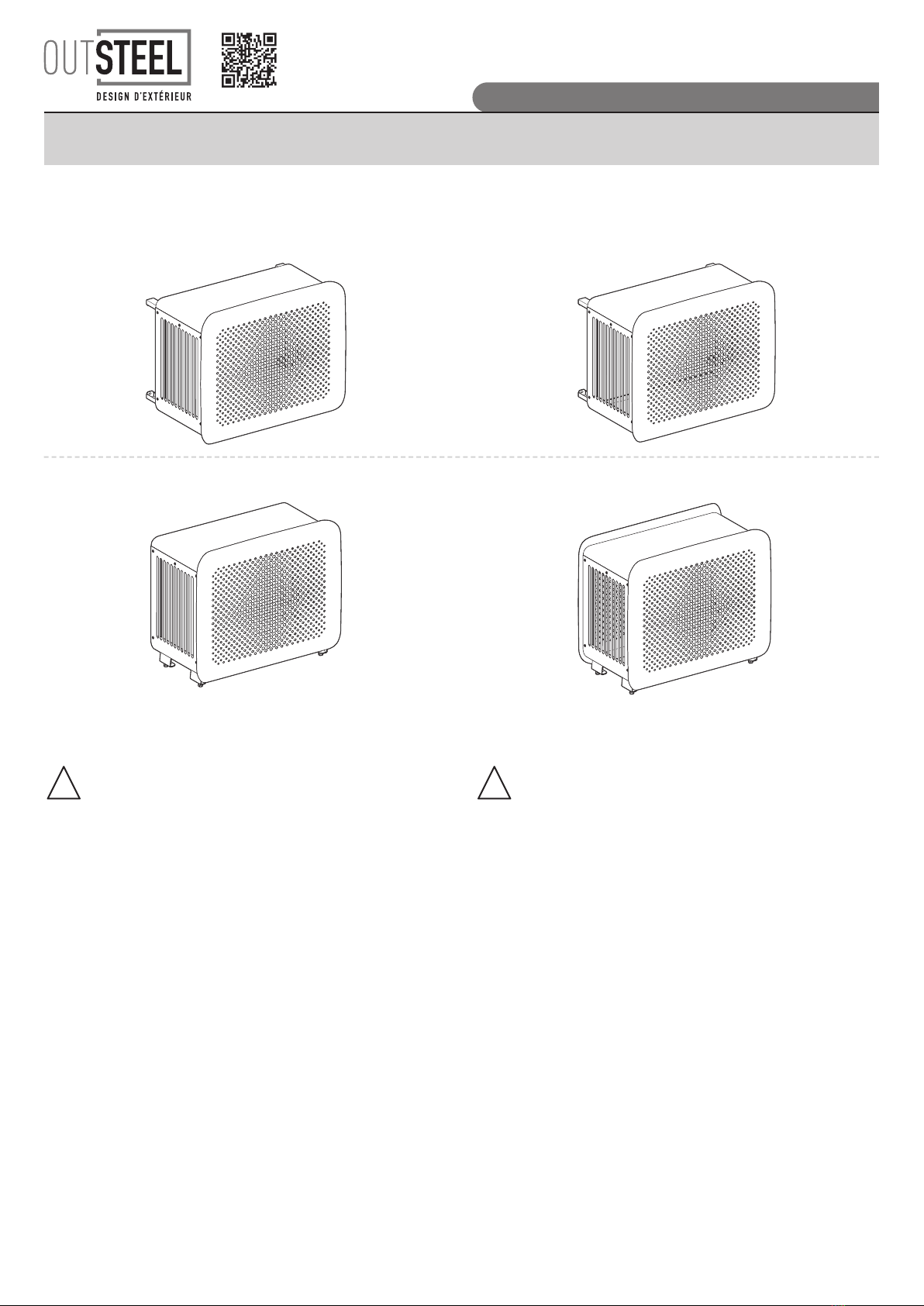

BUBBLES MONTAGE MURAL
BUBBLES WALL MOUNTING
Page 3
BUBBLES MONTAGE MURAL avec OPTION FACE DE DESSOUS
BUBBLES WALL MOUNTING with BOTTOM FACE OPTION
Page 3
BUBBLES MONTAGE AU SOL le long d’un mur
BUBBLES FLOOR MOUNTING along a wall
Page 7
BUBBLES MODÈLE COMPLET, lorsque l’appareil est le long d’un mur ou isolé
BUBBLES COMPLETE MODEL, when the device is along a wall or isolated
Page 7
INFORMATION IMPORTANTE / IMPORTANT INFORMATION
GB
Read carefully. Keep this information for further reference.
!
WARNING
Despite the protective precautions, there may be a risk of cuts during
assembly. To avoid this, we recommend wearing PPE (Personal Protec-
tive Equipment) safety gloves.
Fixing devices are not included as their choice depends on the ma-
terial of the wall to which the cover is attached. Use fixing devices
suitable for the walls and floor in your home.
Screwing elements (not provided) : M8 or M6 minimum.
We would recommand you using screwing parts protected against
corrosion
Make sure to have a strong and levelled floor surface, of correct
dimensions(*) for installing the covering on your equipment.
For advice on which fixing devices to use, contact a specialist dealer.
We recommend the presence of 2 people for the wall mounting.
Do not climb onto the product. Do not put anything on it.
(*) see configurator - minimum dimensions (width and depth in mm) linked to
the size and selected model.
Installation regulations for a heat pump
The installation of a heat pump or air conditioning should be carried
out in accordance with the manufacturer’s recommendations and in
compliance with local codes and standards.
As a precaution, we recommend leaving 10cm of space between the
front face and the device and a sufficient space with the other faces.
Security rules respect
Use suitable and recommended equipment.
Place ladders and stepladders in such a way that their stability is
assured, that the steps or rungs are horizontal.
Pay attention to the stability of the support.
The load bearing for working at height remains exceptional, limited
to light and space-saving loads. In this case, make sure you have a
secure grip and support.
For high installations, during assembly / disassembly and mainte-
nance operations, and before any other intervention on the product,
make sure to secure the cover with the cable so as to avoid it from
falling.
Scannez pour suivre le montage
en vidéo ou rendez-vous sur
poujoulat.fr/bubbles

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
2 ///
COMPOSANTS DU PRODUIT / PRODUCT COMPONENTS
COMPOSANTS / COMPONENTS
Cadres
Frames Ax2
Rallonges
Extensions Bx4
Barre support
Support bar Cx1
Faces latérales
Side faces Dx2
Face supérieure
Upper face Ex1
Face avant
Front face Fx1
VISSERIE / SCREWS
Rondelle
Washer G
x8 Montage mural
Wall mounting
ou / or
x10 Montage mural avec OPTION face de dessous
Wall mounting with bottom face OPTION
ou / or
x12 Montage au sol avec OPTION pieds et modèle complet
Floor mounting with feet OPTION and complete model
Vis H M6x20
Screw H M6x20 H
x8 Montage mural
Wall mounting
ou / or
x10 Montage mural avec OPTION face de dessous
Wall mounting with bottom face OPTION
ou / or
x12 Montage au sol avec OPTION pieds et modèle complet
Floor mounting with feet OPTION and complete model
Vis TBL HEX 6x16
Screw TBL HEX 6x16 Ix10
OPTIONS / OPTIONS
Face de dessous
Bottom face Jx1
Pieds
Feet Kx2
Pieds de réglage
Adjustment feet Lx4
Face arrière
Rear face Mx1
OUTILS / TOOLS
Vous munir de / Provide you with :
Clé Allen de 4
Allen key of 4
Clé mixte de 10
Flat key of 10
Niveau à bulle
Spirit level
Perceuse
Drill
10 10

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
3 ///
H
H
L
L
PRÉCONISATION D’UTILISATION / RECOMMENDATION FOR USE
La barre support permet de faire un traçage au mur / The support bar allows you to make a trace on the wall
L H
BUBBLES S 903 564
BUBBLES M 1003 614
BUBBLES L 1103 714
MONTAGE MURAL
WALL MOUNTING
MONTAGE AU SOL LE LONG D’UN MUR
FLOOR MOUNTING ALONG A WALL
C
C

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
4 ///
- 1.2 - Fixer la barre support / Fix the support bar
POSE DU PRODUIT / PRODUCT INSTALLATION
- 1.1 - Insérer les rallonges / Insert the extensions
Réglable en profondeur jusqu’à 100 mm
Width (P) adjustable from 0 to 100 mm
- 1 - MONTAGE MURAL / WALL MOUNTING
B
A
B
C H
G
C
H G
H
H
G
G
A

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
5 ///
- 1.4 - Installer la face supérieure et fixer les faces latérales
Install the upper face and fix the side faces
- 1.3 - OPTION FACE DE DESSOUS / OPTION BOTTOM FACE
Installer la face de dessous / Fix the bottom face
J
J H
J
G
E E
D
DDI

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
6 ///
- 1.5 - Installer la face avant / Install the front face
MONTAGE MURAL / WALL MOUNTING
F
F
MONTAGE MURAL AVEC OPTION FACE DE DESSOUS
WALL MOUNTING WITH BOTTOM FACE OPTION
F
FIN DE MONTAGE MURAL
AVEC OPTION FACE DE DESSOUS
END OF WALL MOUNTING
WITH BOTTOM FACE OPTION
FIN DE MONTAGE MURAL
END OF WALL MOUNTING

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
7 ///
- 2 - MONTAGE AU SOL ET MONTAGE COMPLET / FLOOR MOUNTING AND COMPLETE MOUNTING
Lorsque l’appareil est le long d’un mur ou isolé
When the device is along a wall or isolated
- 2.1 - Insérer les rallonges et fixer les pieds
Insert the extensions and fix the feet
- 2.2 - Fixer la barre support / Fix the support bar
B B A
K
L
G
H
A
K
L
C H
H G
G
C
MONTAGE MURAL AVEC OPTION FACE DE DESSOUS
WALL MOUNTING WITH BOTTOM FACE OPTION

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BUBBLES / S20-2021 / DI001506
8 ///
- 2.3 - Installer la face supérieure et fixer les faces latérales
Install the upper face and fix the side faces
- 2.4 - MONTAGE AU SOL
FLOOR MOUNTING
lorsque l’appareil est le long d’un mur
when the device is along a wall
Installer la face avant
Install the front face
MONTAGE MODÈLE COMPLET
COMPLETE MODEL MOUNTING
lorsque l’appareil est isolé
when the device is isolated
Installer les faces avant et arrière
Install the front and rear faces
E E
D
D
F
F
F
M
DI
FIN DE MONTAGE AU SOL
END OF FLOOR MOUNTING
FIN DE MONTAGE
MODÈLE COMPLET
END OF MOUNTING
COMPLETE MODEL
