OUTSTEEL BROUSSE S User manual

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
CS50016 -79270 ST-SYMPHORIEN
S20-2021 / DI001505
1 ///
BROUSSE
PRODUIT / PRODUCT
FR
A lire attentivement. Conserver ces informations pour un usage ultérieur.
!
AVERTISSEMENT
Malgré les précautions de protection, il peut y avoir un risque de cou-
pure au montage. Pour éviter cela, nous conseillons le port de gants
de sécurité EPI (Equipement de Protection Individuelle).
Les fixations ne sont pas incluses car leur choix dépend du matériau
du mur sur lequel est fixé le cache. Utilisez des fixations adaptées au
matériau du mur et du sol.
Visserie de fixation à prévoir : M6.
Nous vous conseillons des visseries de fixation traitées anti-corrosion.
Prévoir une surface au sol solide et plane, de dimensions suffisantes(*)
pour accueillir l’habillage de votre équipement.
Pour obtenir des conseils sur les fixations à utiliser, adressez-vous à un
revendeur spécialisé.
Nous recommandons la présence de 2 personnes pour le montage
mural.
Ne pas monter sur le produit. Ne rien poser dessus.
(*) voir configurateur - dimensions minimales (largeur et profondeur en mm)
variables selon la taille et le modèle retenus.
Règlementation d’installation d’une pompe à chaleur
L’installation d’une pompe à chaleur ou d’une climatisation doit être
réalisée conformément aux recommandations du fabricant et dans le
respect des réglementations en vigueur du NF DTU 65.16.
Par précaution, nous conseillons de laisser 10cm d’espace entre la
face avant du cache et l’appareil et un espace suffisant avec les
autres faces.
Respect des règles de sécurité en hauteur
Utiliser le matériel adapté et recommandé.
Placer les échelles et escabeaux de manière à ce que leur stabilité soit
assurée, que les marches ou échelons soient à l’horizontal.
Veillez à la stabilité du support.
Le port de charge pour le travail en hauteur reste exceptionnel,
limité à des charges légères et peu encombrantes. Dans ce cas, as-
surez-vous d’une prise et d’un appui sûr.
Pour les installations en hauteur, lors des opérations de montage /
démontage et d’entretien, et avant toute autre intervention sur le
produit, veillez à sécuriser le risque de chute du cache en le reliant
par un filin dédié à une ligne de vie sécurisée.
BROUSSE MONTAGE MURAL
BROUSSE WALL MOUNTING
Page 3
BROUSSE MONTAGE MURAL avec OPTION FACE DE DESSOUS
BROUSSE WALL MOUNTING with BOTTOM FACE OPTION
Page 3 Option page 5
BROUSSE MONTAGE AU SOL LE LONG D’UN MUR avec OPTION PIEDS
BROUSSE FLOOR MOUNTING ALONG A WALL with FEET OPTION
Page 3 Option page 6
BROUSSE LORSQUE L’APPAREIL EST LE LONG D’UN MUR OU ISOLÉ
avec OPTIONS PIEDS ET FACE ARRIÈRE
BROUSSE WHEN THE DEVICE IS ALONG A WALL OR ISOLATED
with FEET AND REAR FACE OPTIONS
Page 3 Options page 6 & 7
INFORMATION IMPORTANTE / IMPORTANT INFORMATION
GB
Read carefully. Keep this information for further reference.
!
WARNING
Despite the protective precautions, there may be a risk of cuts during
assembly. To avoid this, we recommend wearing PPE (Personal Protec-
tive Equipment) safety gloves.
Fixing devices are not included as their choice depends on the ma-
terial of the wall to which the cover is attached. Use fixing devices
suitable for the walls and floor in your home.
Screwing elements (not provided) : M6.
We would recommand you using screwing parts protected against
corrosion
Make sure to have a strong and levelled floor surface, of correct
dimensions(*) for installing the covering on your equipment.
For advice on which fixing devices to use, contact a specialist dealer.
We recommend the presence of 2 people for the wall mounting.
Do not climb onto the product. Do not put anything on it.
(*) see configurator - minimum dimensions (width and depth in mm) linked to
the size and selected model.
Installation regulations for a heat pump
The installation of a heat pump or air conditioning should be carried
out in accordance with the manufacturer’s recommendations and in
compliance with local codes and standards.
As a precaution, we recommend leaving 10cm of space between the
front face and the device and a sufficient space with the other faces.
Security rules respect
Use suitable and recommended equipment.
Place ladders and stepladders in such a way that their stability is
assured, that the steps or rungs are horizontal.
Pay attention to the stability of the support.
The load bearing for working at height remains exceptional, limited
to light and space-saving loads. In this case, make sure you have a
secure grip and support.
For high installations, during assembly / disassembly and mainte-
nance operations, and before any other intervention on the product,
make sure to secure the cover with the cable so as to avoid it from
falling.
Scannez pour suivre le montage
en vidéo ou rendez-vous sur
poujoulat.fr/brousse

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
2 ///
COMPOSANTS DU PRODUIT / PRODUCT COMPONENTS
COMPOSANTS / COMPONENTS
Faces latérales
Side faces Ax2
Rallonge Supérieure
Droite (SD)
Upper right extension
B1x1
Rallonge Inférieure
Droite (ID)
Bottom right extension
B2x1
Rallonge Supérieure
Gauche (SG)
Upper left extension
B3x1
Rallonge Inférieure
Gauche (IG)
Bottom left extension
B4x1
Face avant
Front face Cx1
Face supérieure
Upper face Dx1
Vis TBL HEX 6x16
Screw TBL HEX 6x16 Ex12
OPTION MONTAGE MURAL / WALL MOUNTING OPTION
»» OPTION FACE DE DESSOUS
BOTTOM FACE OPTION
Face de dessous
Bottom face Fx1
Vis TBL HEX 6x16
Screw TBL HEX 6x16 Ex2
OPTIONS MONTAGE AU SOL / FLOOR MOUNTING OPTIONS
»» OPTION PIEDS (quantité par pied)
FEET OPTION (quantity per foot)
Chassis
Frame Gx1
Vis TBL HEX 6x16
Screw TBL HEX 6x16 Ex2
Capot / Hood Hx1
Vis BHE M4x16
Screw BHE M4x16 Ix2
Patte d’ancrage
Anchor tab Jx1
Pieds de réglage
Adjustment feet Kx1
»» OPTION FACE ARRIÈRE
REAR FACE OPTION
Face arrière
Rear face Lx1
Rondelle
Washer Mx4
Vis H M6x20
Screw H M6x20 Nx4
OUTILS / TOOLS
Vous munir de / Provide you with :
Clé Allen de 2.5 et 4
Allen key of 2.5 and 4
Clé mixte de 10
Flat key of 10
Niveau à bulle
Spirit level
Perceuse
Drill
10
10

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
3 ///
H
H
L
L

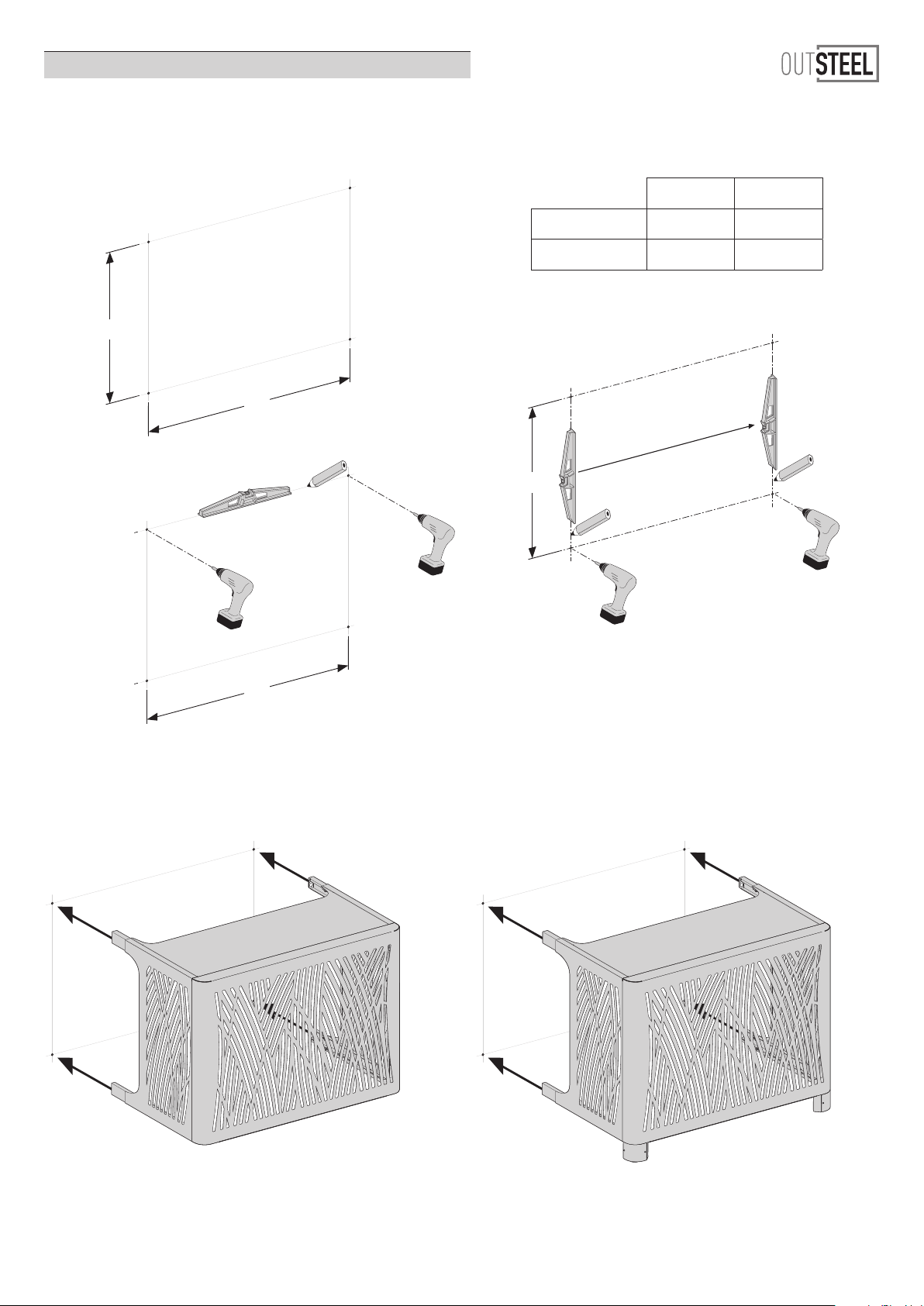

PRÉCONISATION D’UTILISATION / RECOMMENDATION FOR USE
L H
BROUSSE S 980 670
BROUSSE M 1080 720
MONTAGE MURAL
WALL MOUNTING
MONTAGE AU SOL LE LONG D’UN MUR
FLOOR MOUNTING ALONG A WALL

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
4 ///
POSE DU PRODUIT / PRODUCT INSTALLATION
- 1 - Insérer et fixer les faces latérales / Insert and fix the side faces
- 1.1 -
- 1.2 -
- 1.3 -
- 1.4 -
- 1.5-
A A
C
E E
A
C
A
C

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
5 ///
- 2 - Insérer les rallonges / Insert the extensions
Réglable en profondeur jusqu’à 100 mm
Width (P) adjustable from 0 to 100 mm
- 3 - Installer et fixer la face supérieure
Install and fix the upper face
OPTION MONTAGE MURAL / WALL MOUNTING OPTION
D
D
E
C
F
C
A
C
A
B1
B2
A
D
A
B3
A
A
B2
A
B4
B1
»» OPTION FACE DE DESSOUS / BOTTOM FACE OPTION
Installer et fixer la face de dessous
Install and fix the bottom face
E
A
E
C
F
F
SG
IG
ID
SD

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
6 ///
OPTIONS MONTAGE AU SOL / FLOOR MOUNTING OPTIONS
»» OPTION PIEDS / FEET OPTION
MONTAGE AU SOL LE LONG D’UN MUR / FLOOR MOUNTING ALONG A WALL
Installer et fixer les 2 pieds
Install and fix the 2 feet
LORSQUE L’APPAREIL EST LE LONG D’UN MUR OU ISOLÉ
AVEC OPTIONS PIEDS ET FACE ARRIÈRE
WHEN THE DEVICE IS ALONG A WALL OR ISOLATED
WITH FEET AND REAR FACE OPTIONS
Installer et fixer les 4 pieds
Install and fix the 4 feet
C
H
J
G
K
I
G
E
C L&
H
I
J
K
C
H
J
G
K
E
E
I
LOption face arrière (voir page 7)
Rear face option (see page 7)

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
7 ///

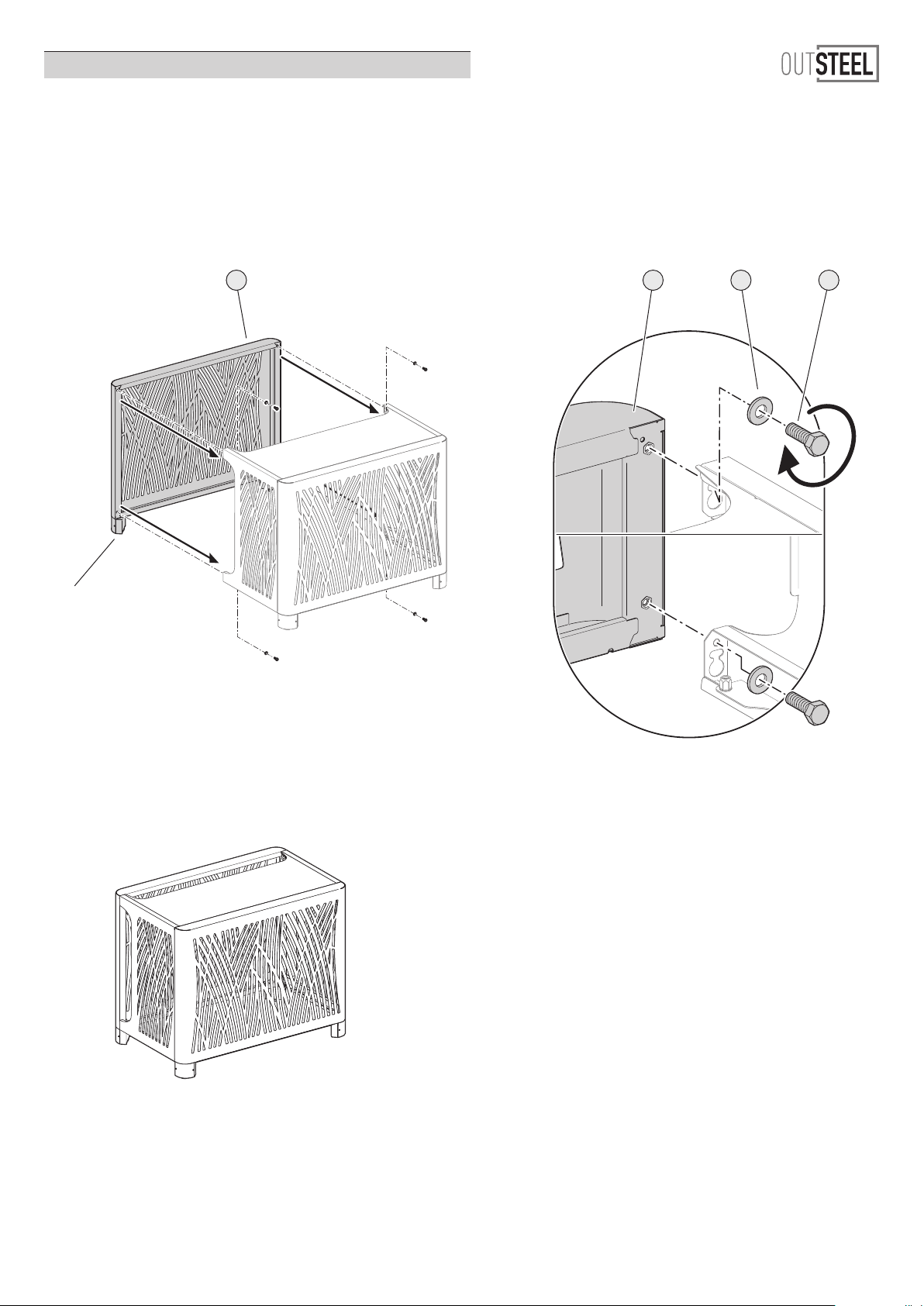

»» OPTION FACE ARRIÈRE / REAR FACE OPTION
LORSQUE L’APPAREIL EST LE LONG D’UN MUR OU ISOLÉ
WHEN THE DEVICE IS ALONG A WALL OR ISOLATED
Installer et fixer la face arrière équipée de l’option pieds
Install and fix the rear face equipped with the feet option
L NML
Option pieds (voir page 6)
Feet option (see page 6)
FIXATION AU SOL RECOMMANDÉE ! / FLOOR FIXING RECOMMENDED!
Utilisez des fixations adaptées au matériau du sol
Use fixing device suitable for the floor

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
BROUSSE / S20-2021 / DI001505
8 ///
FIN DE MONTAGE / END OF MOUNTING
MONTAGE MURAL AVEC OPTION FACE DE DESSOUS
WALL MOUNTING WITH BOTTOM FACE OPTION
MONTAGE AU SOL LE LONG D’UN MUR
FLOOR MOUNTING ALONG A WALL
MONTAGE AU SOL AVEC OPTIONS FACE ARRIÈRE ET PIEDS
FLOOR MOUNTING WITH REAR FACE AND FEET OPTIONS
MONTAGE MURAL
WALL MOUNTING
