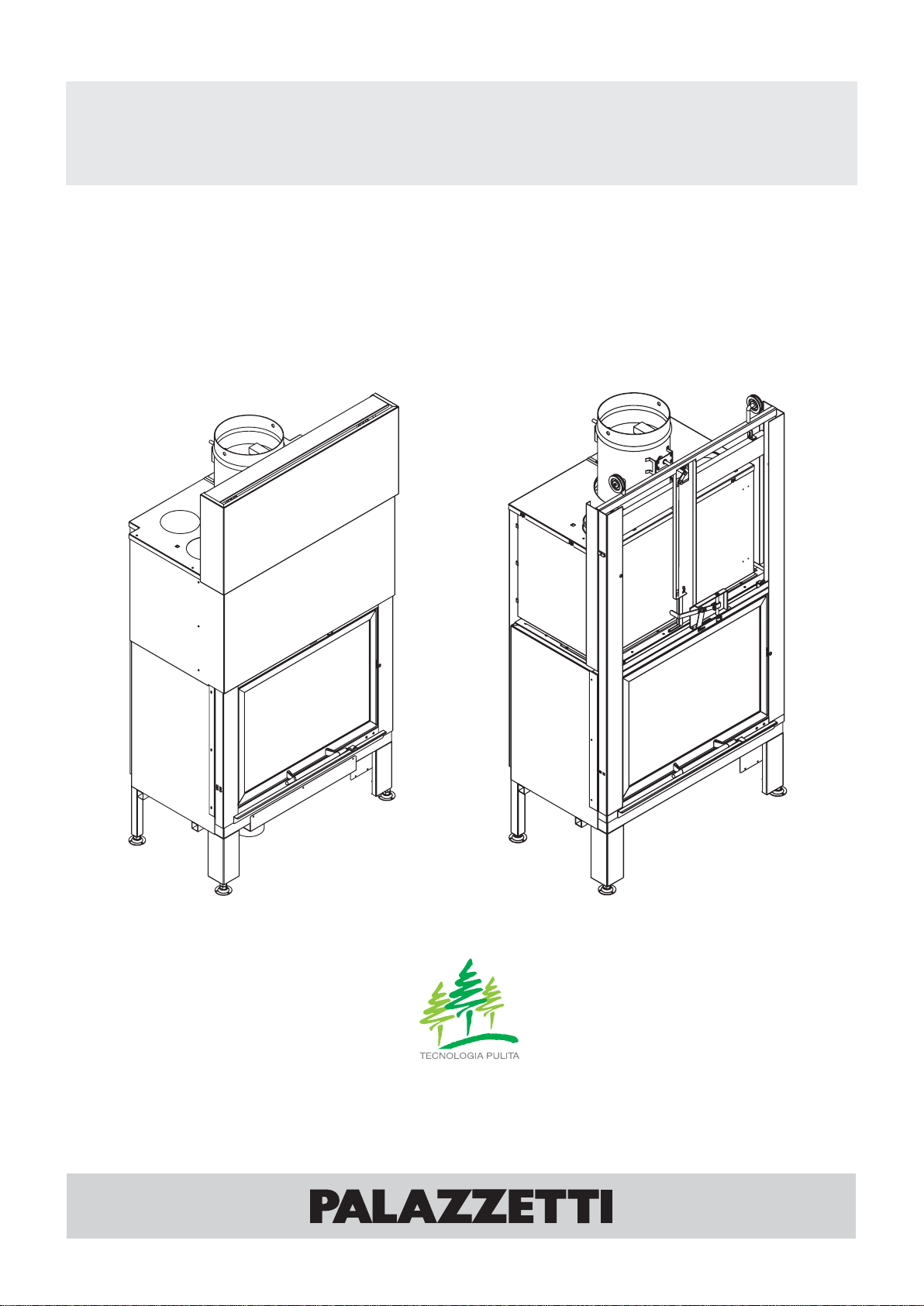

ECOMONOBLOCCO MAGNOFIX
ISTRUZIONI USO E MANUTENZIONE
INSTRUCTIONS FOR USE AND MAINTENANCE
GEBRAUCHS- UND WARTUNGSANLEITUNG
La stufa a combustione ecologica che riscalda la tua casa
The eco-friendly combustion stove that heats your home
DerHeizofenmitderumweltfreundlichenVerbrennung, der Ihr ganzes Haus heizt

2/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
Le apparecchiature da riscaldamento (denominate in
seguito “stufe”) PALAZZETTI LELIO S.P.A. (di seguito
PALAZZETTI) serie EMBL MAGNOFIX sono costruite e
collaudate seguendo le prescrizioni di sicurezza indicate
nelledirettiveeuropeediriferimento.
Questomanualeèindirizzatoaiproprietaridellastufa,agli
installatori, operatori e manutentori dei caminetti serie
EMBLMAGNOFIX.
In caso di dubbi sul contenuto e per ogni chiarimento
contattare il costruttore o il servizio di assistenza tecnica
autorizzatocitandoilnumerodelparagrafodell'argomento
in discussione.
La stampa, la traduzione e la riproduzione anche
parziale del presente manuale s'intende vincolata
dall'autorizzazione Palazzetti.
Le informazioni tecniche, le rappresentazioni grafiche
e le specifiche presenti in questo manuale non sono
divulgabili.

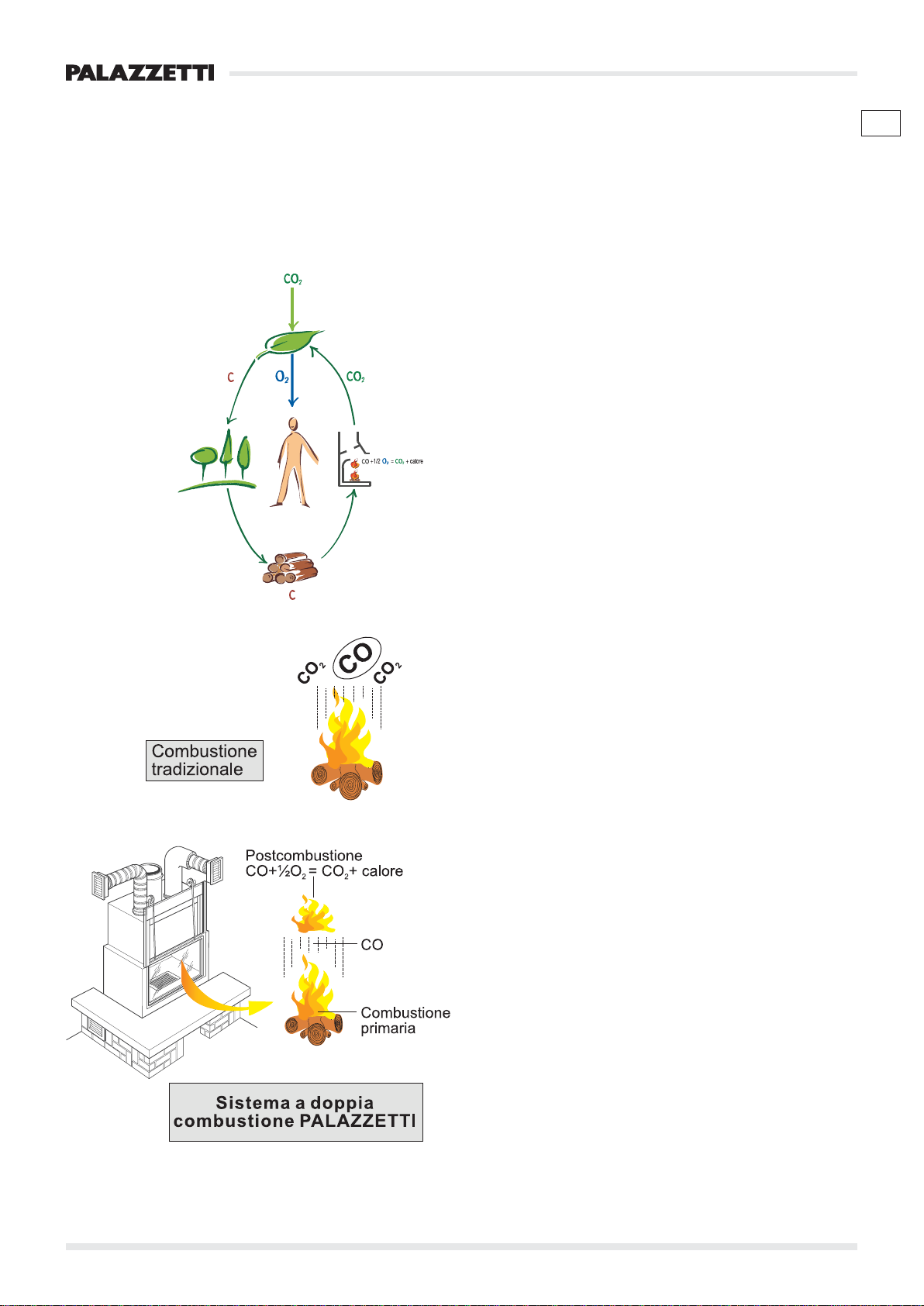

IL SISTEMA A DOPPIA COMBUSTIONE
La fiamma prodotta dalla legna che brucia correttamente in
una stufa emette la stessa quantità di anidride carbonica (CO2)
che si sarebbe liberata in seguito alla naturale
decomposizione del legno stesso.
La quantità di CO2prodotta dalla combustione o
decomposizione di una pianta corrisponde alla quantità di
CO2che la pianta stessa è in grado di prelevare dall’ambiente
e trasformare in ossigeno per l’aria e carbonio per la pianta,
nel corso del suo ciclo di vita.
L’uso di combustibili fossili non rinnovabili (carbone, gasolio,
gas), a differenza di quanto avviene con la legna, libera nell’aria
enormi quantità di CO2accumulate nel corso di milioni di anni,
aumentando la formazione dell’effetto serra. L’uso della legna
come combustibile, quindi, è in perfetto equilibrio con
l’ambiente in quanto viene utilizzato un combustibile rinnovabile
ed in armonia con il ciclo ecologico della natura.
Il principio della combustione pulita risponde in pieno a questi
obiettivi e la Palazzetti vi ha fatto riferimento nella progettazione
dei propri prodotti.
Cosa intendiamo per combustione pulita e come avviene?
Il controllo e la regolazione di aria primaria e l’immissione
dell’aria secondaria provoca una seconda combustione, o
post-combustione caratterizzata da una seconda fiamma più
viva e più limpida che si sviluppa al di sopra della fiamma
principale. Essa, grazie all’immissione di nuovo ossigeno,
brucia i gas incombusti migliorando sensibilmente il
rendimento termico e riducendo al minimo le emissioni nocive
di CO (monossido di carbonio) dovute alla combustione
incompleta. È questa una caratteristica esclusiva delle stufe e
di altri prodotti PALAZZETTI.

EMBLMAGNOFIX cod. 004770420 - 02/2011 3/68
GB D
Palazzetti’s EMBLMAGNOFIX seriesofheatingappliances
are made and tested following the safety prescriptions for
machinesaslaid down in the relative European directives.
This manual is for ownersof the fireplace, and installers,
operators and maintenance engineers of the EMBL
MAGNOFIX seriesof fireplaces.
If you have any doubts about the contents or need some
clarifications, do not hesitate to contact the manufacturer
or an authorised technical assistance centre, giving the
numberof the paragraph in question.
Theprinting, translation and reproduction, even partial,
ofthis manual are bound by Palazzetti’s authorisation.
The technical information, graphs and specifications
in this manual are not to be disclosed.
DieHeizgeräte(nachstehend„Heizofen“genannt)derFirma
PALAZZETTI LELIO S.P.A. (nachstehend PALAZZETTI
GENANNT)Mod.EMBLMAGNOFIXwerdenunterEinhaltung
der von den diesbezüglichen europäische Richtlinien
vorgegebenen Sicherheitsbestimmungen hergestellt und
geprüft.
Dieses Handbuch richtet sich an den Eigentümer des
HeizofensMod.EMBLMAGNOFIX,sowieandieInstallateure,
BedienerunddasWartungspersonal.
ImZweifelsfallebzw.fürjedeweitereErklärungzumHandbuch
ist mit dem Hersteller oder der befugten Kundendienststelle
Kontakt aufzunehmen. Dabei bitte die Absatznummer und
dasbetreffendeArgumentangeben.
Der Druck, die Übersetzung und auch nur die teilweise
Vervielfältigung dieses Handbuchs unterstehen der
GenehmigungseitensderFa. Palazzetti.
Die in diesem Handbuch enthaltenen technischen
Informationen, grafischen Darstellungen und
Spezifikationendürfen nicht verbreitet werden.
DUAL COMBUSTION SYSTEM
In a fireplace, a correctly burning flame emits the same amount
of carbon dioxide (CO2) as would be emitted through the natural
decomposition of the same wood.
The quantity of CO2produced by combustion or decomposition
of a tree corresponds to the quantity of CO2that the tree itself is
capable of extracting from the environment and transforming
into oxygen for the air and carbon for itself during its lifetime.
Unlike wood, when fossil fuels are burned – which are not
renewable, like coal, diesel oil, gas - a huge amount of CO2
accumulated in the course of millions of years is emitted into
the atmosphere, increasing the green-house effect.
Consequently, the use of wood as fuel maintains the perfect
equilibrium of nature because it is a renewable fuel whose
burning is compatible with nature’s life cycle.
The principle of clean combustion is in perfect harmony with
these characteristics and Palazzetti always refers to it when
designing its products.
What exactly do we mean by clean combustion and how does
it come about?
By controlling the flow of primary air and by adding secondary
air, a second level of combustion, or post-combustion, takes
place. This is indicated by a second characteristically clearer
and stronger flame above the main flame. By adding new
oxygen, this flame consumes the unburned gasses,
remarkably improving heat production and reducing t h e
harmful emission of CO (carbon monoxide) caused by
incomplete combustion.
This is a unique feature of the fireplaces and other PALAZZETTI
products.
DAS SYSTEM DER DOPPELTEN
VERBRENNUNG
Eine in einem Kaminofen korrekt brennende Flamme gibt die
gleiche Menge an Kohlendioxyd (C02) ab, die durch die
natürliche Zersetzung des Holzes selbst hätte erzeugt werden
können.
Die von der Verbrennung oder Zersetzung einer Pflanze
erzeugte C02-Menge entspricht der Menge, die eben diese
Pflanze während ihres Lebenszyklus aus der Atmosphäre
entnimmt und für die Luft in Sauerstoff bzw. für die Pflanze in
Kohlenstoff umwandeln kann.
Bei der Verwendung von nicht erneuerbaren
Fossilbrennstoffen (Kohle, Dieselöl, Gas) werden im Gegenteil
zum Holz enorme Mengen an CO2, das sich im Laufe von
Millionen Jahren angesammelt hat, an die Atmosphäre
abgegeben, was zur Erhöhung des “Treibhauseffekts” beiträgt.
Demnach kann die Anwendung von Holz als Brennstoff als
umweltfreundlich angesehen werden, da ein erneuerbarer
Brennstoff verwendet wird, der sich harmonisch in den
natürlichen, ökologischen Zyklus einfügt.
Das von Palazzetti für Kaminöfen und Kamine angewandte
Prinzip der sauberen Verbrennung entspricht voll und ganz
diesen Zielsetzungen, woran man sich auch in der Planung
der Produkte hält.
Was versteht man unter sauberer Verbrennung und wie
funktioniert sie? Die Kontrolle der Primärluft und die Zufuhr
von Sekundärluft bewirken eine zweite Verbrennung bzw. eine
so genannte Nachverbrennung, bei der sich eine zweite
Flamme über der ersten entwickelt und lebendiger und auch
klarer brennt. Sie verbrennt durch die Zufuhr der ekundärluft
die unverbrannten Gase, wodurch die Heizleistung wesentlich
verbessert wird: die schädlichen, durch die unvollständige
Verbrennung bedingten CO-Emissionen (Kohlenmonoxyd)
werden auf ein Minimum reduziert. Es handelt sich hierbei um
ein exklusives Merkmal der Kaminöfen und anderen Produkte
derFa.PALAZZETTI.

4/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
INDICE
1 PREMESSA
1.1 SIMBOLOGIA
1.2 DESTINAZIONE D’USO
1.3 SCOPO E CONTENUTO DEL MANUALE
1.4 CONSERVAZIONEDELMANUALE
1.5 AGGIORNAMENTODELMANUALE
1.6 GENERALITÀ
1.7 PRINCIPALI NORMEANTIFORTUNISTICHE
RISPETTATE E DARISPETTARE
1.8 GARANZIALEGALE
1.9 RESPONSABILITÀ DEL COSTRUTTORE
1.10 CARATTERISTICHE DELL’UTILIZZATORE
1.11 ASSISTENZATECNICA
1.12 PARTIDIRICAMBIO
1.13 TARGHETTADIIDENTIFICAZIONE
1.14 CONSEGNADELCAMINETTO
2 AVVERTENZEPERLASICUREZZA
2.1 AVVERTENZEPERL’INSTALLATORE
2.2 AVVERTENZEPER L’UTILIZZATORE
2.3 AVVERTENZEPERILMANUTENTORE
3 CARATTERISTICHEEDESCRIZIONE DEL
CAMINETTO
3.1 DESCRIZIONE
3.2 LACOMBUSTIONE
4 MOVIMENTAZIONEE TRASPORTO
5 PREPARAZIONEDELLUOGO DI
INSTALLAZIONE
5.1 PRECAUZIONI PER LA SICUREZZA
5.2 CANNEFUMARIEECOMIGNOLI
5.3 POSIZIONAMENTOASECCO
5.3.1 Raccomandazioni di sicurezza
5.3.2 Messa a terra
5.4 REGOLAZIONEALTEZZA
5.5 COLLEGAMENTOPRESAD’ARIA
5.6 COLLEGAMENTOVENTILATORE(OPZIONALE)
5.7 COLLEGAMENTOMANDATA ARIACALDA
5.7.1 Raccordo in controcappa per riscaldamento in unico
ambiente
5.7.2 Raccordo a condutture canalizzate per
riscaldamento in più ambienti
5.8 COLLEGAMENTOALLACANNAFUMARIA
5.9 CONTROCAPPAE PANNELLO ISPEZIONE
5.9.1 Montaggio pannello di ispezione e regolazione VDF
5.10 MONTAGGIODEFLETTOREFUMI
5.11 MONTAGGIOREFRATTARI
6 OPTIONAL
6.1 VENTILATORECONCENTRALINAESTERNA
6.2 KITSCINTILLA
7 MESSAIN SERVIZIO ED USO DELL’EMBL
MAGNOFIX
7.1 MANUTENZIONEORDINARIARIVOLTA
ALL’UTILIZZATORE
7.1.1 Prima accensione
7.1.2 Tipo di combustibile
7.1.3 Controllo della combustione
7.1.4 Come usare la portina
7.1.5 Valvola fumi VDF
7.1.5.1 Funzionamento
8 MANUTENZIONEEPULIZIA
8.1 PRECAUZIONI DI SICUREZZA
8.2 PULIZIADELVETRO
8.3 PULIZIA DEL FOCOLARE E CASSETTO CENERE
8.4 PULIZIADELLACANNAFUMARIA
9 INFORMAZIONI PER LA DEMOLIZIONE E LO
SMALTIMENTO
10 CARATTERISTICHETECNICHE
IT

EMBLMAGNOFIX cod. 004770420 - 02/2011 5/68
CONTENTS
1 GENERAL
1.1 SYMBOLS
1.2 USE OF THE FIREPLACE
1.3 PURPOSEAND CONTENTS OF THE MANUAL
1.4 KEEPINGTHEMANUAL
1.5 UPDATING THE MANUAL
1.6 GENERALINFORMATION
1.7 MAINACCIDENTPREVENTIONREGULATIONSTO
COMPLYWITH
1.8 LEGALGUARANTEE
1.9 MANUFACTURER LIABILITIES
1.10 USER CHARACTERISTICS
1.11 TECHNICALASSISTANCE
1.12 SPAREPARTS
1.13 IDPLATE
1.14 DELIVERY OF THE FIREPLACE
2 SAFETYPRECAUTIONS
2.1 INSTRUCTIONS FOR THE INSTALLER
2.2 INSTRUCTIONS FOR THE USER
2.3 INSTRUCTIONS FOR THE MAINTENANCE
ENGINEER
3 CHARACTERISTICSAND DESCRIPTIONOF
THEFIREPLACE
3.1 DESCRIPTION
3.2 COMBUSTION
4 HANDLINGAND TRANSPORT
5 PREPARING THE PLACE OF INSTALLATION
5.1 SAFETYPRECAUTIONS
5.2 FLUESAND CHIMNEY CAPS
5.3 DRYPOSITIONING
5.3.1 Safety recommendations
5.3.2 Earthing
5.4 HEIGHTADJUSTMENT
5.5 AIR INTAKE CONNECTION
5.6 ELECTRIC FAN CONNECTION (OPTIONAL)
5.7 HOT AIR DELIVERY CONNECTION
5.7.1 Connection in counter-hood for single-room heating
5.7.2 Connection to ducting for multi-room heating
5.8 CONNECTION TO FLUE PIPE
5.9 COUNTER-HOOD AND INSPECTION PANEL
5.9.1 Inspection panel installation and VDF adjustment
5.10 SMOKEDEFLECTORINSTALLATION
5.11 INSTALLATION OFTHEREFRACTORYPARTS
6 OPTIONAL
6.1 FAN EXTERNAL CONTROL UNIT
6.2 SPARKKIT
7 COMMISSIONING AND USING THE
EMBLMAGNOFIX
7.1 ORDINARY MAINTENANCE FOR THE USER
7.1.1 Lighting for the first time
7.1.2 Type of fuel
7.1.3 Controlling combustion
7.1.4 How to use the door
7.1.5 VDF smoke valve
7.1.5.1 Operation
8 MAINTENANCEANDCLEANING
8.1 SAFETYPRECAUTIONS
8.2 CLEANING THE GLASS
8.3 CLEANINGTHE FIREBOXANDASHBOX
8.4 CLEANING THE FLUE PIPE
9 INFORMATION FOR DEMOLITIONAND
DISPOSAL
10 TECHNICALFEATURES
GB

6/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
D
NHALTSVERZEICHNIS
1 EINLEITUNG
1.1 SYMBOLE
1.2 ANWENDUNGSZWECK
1.3 ZWECK UND INHALT DES HANDBUCHS
1.4 AUFBEWAHRUNG DES HANDBUCHS
1.5 ERGÄNZUNG DES HANDBUCHS
1.6 ALLGEMEINEINFORMATIONEN
1.7 GRUNDLEGENDE EINGEHALTENE UND
EINZUHALTENDE
UNFALLVERHÜTUNGSNORMEN
1.8 GESETZLICHEGARANTIE
1.9 HAFTBARKEIT DES HERSTELLERS
1.10 EIGENSCHAFTEN DES BENUTZERS
1.11 TECHNISCHER KUNDENDIENST
1.12 ERSATZTEILE
1.13 TYPENSCHILD
1.14 LIEFERUNG DES HEIZOFENS
2 VORBEUGENDESICHERHEITSMASSNAHMEN
2.1 HINWEISE FÜR DEN INSTALLATEUR
2.2 HINWEISE FÜR DEN BENUTZER
2.3 HINWEISE FÜR DAS WARTUNGSPERSONAL
3 MERKMALEUNDGERÄTEBESCHREIBUNG
3.1 BESCHREIBUNG
3.2 DIE VERBRENNUNG
4 HANDLINGUND TRANSPORT
5 VORBEREITUNGDES INSTALLATIONSORTS
5.1 VORBEUGENDESICHERHEITSMASSNAHMEN
5.2 RAUCHFANG UND SCHORNSTEINE
5.3 ORBEREITUNG DES INSTALLATIONSORTS
5.3.1 Sicherheitsempfehlungen
5.3.2 Erdung
5.4 EINSTELLUNG DER HÖHE
5.5 VERBRENNUNGSLUFTANSCHLUSS
5.6 ANSCHLÜSSE DES ELEKTROVENTILATORS
(ZUSÄTZLICH)
5.7 ANSCHLUSSWARMLUFTAUSTRITT
5.7.1 Anschluss in der Gegenhaube zur Heizung eines
einzigen Raumes
5.7.2 Anschluss an kanalisierte Leitungen für die Heizung
mehrerer Räume
5.8 ANSCHLUSS AN DEN RAUCHFANG
5.9 GEGENHAUBE UND INSPEKTIONSPANEEL
5.9.1 Montage des Inspektionspaneels und VDF-
Einstellung
5.10 MONTAGE DES RAUCHLEITBLECHES
5.11 INSTALLATIONDERMAGNOFIXPLATTEN
6 ZUSÄTZLICH
6.1 VENTILATORMITEXTERNER ZENTRALE
6.2 BAUSATZ FUNKEN
7 INBETRIEBNAHMEUNDGEBRAUCHDES
EMBLMAGNOFIX
7.1 REGELMÄSSIGE INSTANDHALTUNG - FÜR DEN
BENUTZER
7.1.1 Erste Zündung
7.1.2 Brennstoffe
7.1.3 Kontrolle der Verbrennung
7.1.4 Handhabung der Tü
7.1.5 VDF-Rauchventil
7.1.5.1 Betrieb
8 INSTANDHALTUNGUND REINIGUNG
8.1 VORBEUGENDESICHERHEITSMASSNAHMEN
8.2 REINIGUNG DES GLASES
8.3 REINIGUNG DER FEUERSTELLE UND DER
ASCHENLADE
8.4 REINIGUNG DES RAUCHFANGS
9 INFORMATIONENFÜR DENABRISS UND DIE
ENTSORGUNG
10 TECHNISCHEEIGENSCHAFTEN

EMBLMAGNOFIX cod. 004770420 - 02/2011 7/68

8/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza
che ha voluto accordarci acquistando il nostro prodotto
e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il Suo nuovo
caminetto EMBL MAGNOFIX, la invitiamo a seguire
attentamente quanto descritto nel presente manuale.
1 PREMESSA
Non operare se non si sono ben comprese tutte le
notizie riportate nel manuale; in caso di dubbi
richiedere sempre l’intervento di personale
specializzatoPALAZZETTI.
Palazzetti si riserva il diritto di modificare specifiche
e caratteristiche tecniche e/o funzionali
dell’apparecchiatura in qualsiasi momento senza
darne preavviso.
1.1 SIMBOLOGIA
Nel presente manuale i punti di rilevante importanza
sono evidenziati dalla seguente simbologia:
INDICAZIONE:Indicazioniconcernentiilcorrettoutilizzo
della stufa e le responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene espressa una
nota di particolare rilevanza.
PERICOLO: Viene espressa un’importante nota di
comportamento per la prevenzione di infortuni o danni
materiali.
1.2 DESTINAZIONED’USO
L’apparecchiatura PALAZZETTI modello EMBL
MAGNOFIX è il nuovo caminetto per il riscaldamento,
realizzato da una struttura completamente metallica,
con focolare chiuso da un vetro - ceramico.
Il caminetto funziona in maniera ottimale con la porta
del focolare chiusa.
Il caminetto è caratterizzato da un doppio sistema di
combustione PRIMARIA e SECONDARIA con effetti
positivi sia sul rendimento che sulla emissione di
“fumi più puliti”.
La destinazione d’uso sopra riportata e le
configurazioni previste dell’apparecchiatura sono le
uniche ammesse dal Costruttore: non utilizzare il
caminetto in disaccordo con le indicazioni fornite.
La destinazione d’uso indicata è valida solo per
apparecchiature in piena efficienza strutturale,
meccanica ed impiantistica. Il caminetto PALAZZETTI
è un apparecchio solo da interno.
1.3 SCOPOE CONTENUTODEL MANUALE
SCOPO
Lo scopo del manuale è quello di consentire
all’utilizzatore di prendere quei provvedimenti e
predisporre tutti i mezzi umani e materiali necessari
!
!

EMBLMAGNOFIX cod. 004770420 - 02/2011 9/68
GB D
Dear customer,
We would first of all like to thank you for having chosen
one of our products and congratulate you on your
choice.
So you will get the best out of your new EMBL
MAGNOFIX fireplce, please follow the advice and
instructions given in this manual.
1 GENERAL
Do not start using the stove until you have read and
understood the contents of this manual. If you have
any doubts at any time do not hesitate to call the
PALAZZETTI specialized personnel who are there to
help you.
Palazzetti reserves the right to modify the technical
and/or functional specifications and features at any
time without prior notice.
1.1 SYMBOLS
The important points in this manual are highlighted
with the following symbols:
INDICATION:Indications concerning the correct use of
the stove and the responsibilities of those using it.
ATTENTION:A particularly important note is written
here.
DANGER: Here you are warned of the possibility of
bodily harm or material damages.
1.2 USE OF THE STOVE
ThePALAZZETTI EMBLMAGNOFIX modelstoveisthe
new fireplace heater, consisting in a structure made
completely of metallic material, with the firebox
enclosed by ceramic glass.
The fireplace operates at its best when the firebox
door is shut.
This fireplace features the dual PRIMARY and
SECONDARY combustion system with positive effects
both on efficiency and on the emission of “cleaner
smoke”.
Use of the stove, as described above, and its
configurations are only those allowed by the
manufacturer: do not use the stove in disagreement
with the indications provided.
The indicated use of the fireplace is applicable only
for fireplaces in full structural, mechanical and
engineeringefficiency. The PALAZZETTI fireplace is
for indoor use only.
1.3 PURPOSEAND CONTENTS OF THE MANUAL
PURPOSE
The purpose of the manual is to allow the user to take
the necessary precautions and to have all the human
and material means required for its correct, safe and
!
!
!
!
Sehr geehrter Kunde,
Zu allererst möchten wir Ihnen für den uns gewährten
Vorzug danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Kaminofen EMBL MAGNOFIX
so gut wie möglich benutzen können, bitten wir Sie,
die in diesem Handbuch enthaltenen Angaben genau
zu befolgen.
1 EINLEITUNG
Keinesfalls vorgehen, wenn Sie nicht alle Hinweise
des Handbuchs verstanden haben; im Zweifelsfall
immer den Eingriff von Fachpersonal der Fa.
PALAZZETTI anfordern.
Die Firma Palazzetti behält sich das Recht vor,
Spezifikationen und technische bzw. funktionelle
Eigenschaften des Geräts jederzeit und ohne
Vorbescheid zu ändern.
1.1 SYMBOLE
In diesem Handbuch sind die wichtigen Punkte durch
folgende Symbole gekennzeichnet:
HINWEIS: Hinweise zum korrekten Gebrauch des
Kaminofens unter Verantwortung des Bedieners.
ACHTUNG: Damit werden besonders wichtige
Anmerkungen gekennzeichnet.
GEFAHR: Hierbei handelt es sich um wichtige
Verhaltenshinweise zur Vorbeugung von Verletzungen
oder Materialschäden.
1.2 ANWENDUNGSZWECK
Das neue Kaminofenmodell EMBL MAGNOFIX von
PALAZZETTI ist der neue Kaminofen mit einer ganz
aus Metall bestehenden Struktur die Feuerstelle und
ist mit Keramikglas geschlossen.
Der Kaminofen funktioniert bei geschlossener
Feuerraumtür optimal.
Der Kaminofen zeichnet sich durch ein doppeltes
Verbrennungssystem mit PRIMÄR- UND
SEKUNDÄRVERBRENNUNG aus, was sich nicht nur
auf die Heizleistung positiv auswirkt, sondern auch
„reinere Abgase“ bewirkt.
Der oben genannteAnwendungszweck bzw. die für das
Gerät vorgesehenen Konfigurationen sind die einzigen
vom Hersteller zugelassenen: das Gerät nicht gegen
die gelieferten Anweisungen verwenden.
Der angegebene Anwendungszweck gilt nur für Geräte mit
einwandfreier Struktur, Mechanik und Anlage. Der
KaminofenvonPALAZZETTIistnurfürInnenräumegeplant.
1.3 ZWECKUNDINHALTDES HANDBUCHS
ZWECK
Zweck des Handbuchs ist es, dem Bediener die nötigen

10/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
per un suo uso corretto, sicuro e duraturo.
CONTENUTO
Questo manuale contiene tutte le informazioni
necessarie per l’installazione, l’impiego e la
manutenzione del caminetto EMBL MAGNOFIX.
La scrupolosa osservanza di quanto in esso descritto
garantisce un elevato grado di sicurezza e produttività
del caminetto.
1.4 CONSERVAZIONEDELMANUALE
CONSERVAZIONE ECONSULTAZIONE
Il manuale deve essere conservato con cura e deve
essere sempre disponibile per la consultazione, sia
da parte dell’utilizzatore che degli addetti al montaggio
ed alla manutenzione.
Il manuale Istruzione Uso e Manutenzione è parte
integrante del caminetto.
DETERIORAMENTO OSMARRIMENTO
In caso di necessità fare richiesta di un’ulteriore copia
aPALAZZETTI.
CESSIONE DEL CAMINETTO
In caso di cessione del caminetto l'utente è obbligato
a consegnare al nuovo acquirente anche il presente
manuale.
1.5 AGGIORNAMENTODEL MANUALE
Il presente manuale rispecchia lo stato dell'arte al
momento dell’immissione sul mercato del prodotto.
I prodotti
già presenti sul mercato, con la relativa
documentazione tecnica, non verranno considerate
da PALAZZETTI carenti o inadeguate a seguito di
eventuali modifiche, adeguamenti o applicazione di
nuove tecnologie su prodotti di nuova
commercializzazione.
1.6 GENERALITÀ
INFORMAZIONI
In caso di scambio di informazioni con il Costruttore
del caminetto fare riferimento al codice a barre presente
nelle etichette che seguono il presente libretto ed ai
dati identificativi indicati alla pagina "INFORMAZIONI
GENERALI" alla fine del presente manuale.
RESPONSABILITÀ
Con la consegna del presente manuale PALAZZETTI
declina ogni responsabilità, sia civile che penale, per
incidenti derivati dalla non osservanza parziale o totale
delle specifiche in esso contenute.
PALAZZETTI declina, altresì, ogni responsabilità
derivante da uso improprio dell’apparecchiatura od
uso non corretto da parte dell’utilizzatore, da modifiche
e/o riparazioni non autorizzate, da utilizzo di ricambi
non originali o non specifici per questo modello di
EMBLMAGNOFIX.
MANUTENZIONE STRAORDINARIA
Le operazioni di manutenzione straordinaria devono
essere eseguite da personale qualificato ed abilitato
ad intervenire sul modello di stufa a cui fa riferimento
il presente manuale.
RESPONSABILITÀ DELLE OPERE DI INSTALLAZIONE
La responsabilità delle opere eseguite per
l'installazione del caminetto non può essere

EMBLMAGNOFIX cod. 004770420 - 02/2011 11/68
GB D
lasting use.
CONTENTS
This manual contains all the information necessary
for installation, use and maintenance of the EMBL
MAGNOFIXfireplace.
By complying scrupulously with the contents of this
manual you will ensure a high degree of safety and
productivity of the fireplace.
1.4 KEEPINGTHEMANUAL
KEEPING AND CONSULTING THE MANUAL
The manual must be kept in a safe, dry place and be
available at all times for consultation by the user and
by those who see to its installation and maintenance.
The instructions for use and maintenance manual
is an integral part of the fireplace.
DETERIORATION OR LOSS
Ifneeded,askPalazzettiforanothercopyofthe manual.
SELLING THE FIREPLACE
If the fireplace is sold the user must give the manual
to the new owner as well.
1.5 MANUALUPDATE
This manual reflects the state-of-the-art at the time
the product was put on the market.
The products already on the market, together with their
technical documentation, will not be considered by
PALAZZETTIas wanting orinadequatesimply because
changes or adjustments have been made or new
technologies have been applied to the next generation
of products.
1.6 GENERALINFORMATION
INFORMATION
If there is an exchange of information with the stove
manufacturer, please quote the serial number and
identification data which you will find on the “GENERAL
INFORMATION” page at the end of this manual.
LIABILITIES
Upon delivery of this manual PALAZZETTI declines all
liabilities, both civil and penal, for any accidents that
may derive from the total or partial failure to comply
with the specifications contained in it.
PALAZZETTI also declines all liabilities resulting from
an improper use of the unit, incorrect use by the user
or resulting from unauthorised alterations and/or
repairs, or the use of spare parts that are either not
genuine or not specific for this particular model.
EXTRAORDINARY MAINTENANCE
Extraordinary maintenance must be carried out by
personnel qualified to work on the fireplace model to
which this manual refers.
RESPONSIBILITY FOR INSTALLATION
It is not PALAZZETTI’s responsibility to carry out the
works needed to install the fireplace. Such works are
entirely up to the installer who is requested to check
Grundlagen zu liefern, um für einen korrekten, sicheren
und dauerhaften Gebrauch des Kaminofens die
geeigneten Maßnahmen zu treffen bzw. alle menschlichen
und materiellen Mittel zur Verfügung zu stellen.
INHALT
Dieses Handbuch enthält alle für die Installation, den
Gebrauch und die Wartung des Kaminofens EMBL
MAGNOFIX nötigen Informationen.
Die gewissenhafte Beachtung aller Anweisungen
gewährleistet einen hohen Sicherheits- und
Produktivitätsgrad des Kaminofens.
1.4 AUFBEWAHRUNGDESHANDBUCHS
AUFBEWAHRUNG UND NACHSCHLAGEN
Das Handbuch muss sorgfältig aufbewahrt werden
undsowohlfür den Benutzer,als auch für dasMontage-
und Wartungspersonal immer zum Nachschlagen
verfügbar sein.
Das Handbuch “Gebrauchs- und
Wartungsanleitung” ist integrierender
Gerätebestandteil.
VERSCHLEISS ODER VERLUST
Fallsnötig,beiderFa.PALAZZETTIeineErsatzkopieanfordern.
VERKAUF DES KAMINOFENS
Beim eventuellen Verkauf des Kaminofens muss dem
neuen Käufer auch das Handbuch ausgehändigt werden.
1.5 ERWEITERUNGDES HANDBUCHS
Dieses Handbuch entspricht dem technischen Stand
zum Zeitpunkt der Erstvermarktung des Produkt.
Die bereits auf dem Markt befindlichen Produkte und
deren technische Dokumentation werden von der Fa.
PALAZZETTI nach eventuellen Änderungen,
Anpassungen oder Anwendung neuer Technologien
für neue Produkte nicht als überholt bzw. ungeeignet
angesehen.
1.6 ALLGEMEINES
INFORMATIONEN
Bei Nachfragen beim Kaminofenhersteller immer die
Seriennummer und die Identifikationsdaten angeben. Diese
DatensindderSeite„ALLGEMEINEINFORMATIONEN“ am
Ende dieses Handbuchs zu entnehmen.
HAFTBARKEIT
Mit der Übergabe dieses Handbuchs weist die Fa.
PALAZZETTI jede sowohl zivil- als auch strafrechtliche
Haftbarkeit für Unfälle zurück, die zwecks mangelnder
oder kompletter Nichtbeachtung der darin enthaltenen
Spezifikationen entstehen.
Die Firma PALAZZETTI weist des Weiteren jede
Verantwortung für Unfälle zurück, die aus einem
unzweckmäßigen oder nicht korrekten
Gerätegebrauch seitens des Benutzers, aus
unbefugten Änderungen bzw.
Reparaturen, dem Einsatz von Nicht-
Originalersatzteilen oder nicht spezifisch für dieses
Modell EMBL MAGNOFIX geeignet, entstehen.

12/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
considerata a carico della PALAZZETTI, essa è, e
rimane, a carico dell’installatore, al quale è
demandata l’esecuzione delle verifiche relative alla
canna fumaria e della presa d’aria ed alla correttezza
delle soluzioni di installazione proposte. Devono
essere rispettate tutte le norme previste dalla
legislazione locale, nazionale ed europea vigente nello
stato dove la stessa è installata.
USO
L'uso del caminetto è subordinato, oltre che alle
prescrizioni contenute nel presente manuale, anche
al rispetto di tutte le norme di sicurezza previste dalla
legislazione specifica vigente nello stato dove lo
stesso è installato.
1.7 PRINCIPALI NORME ANTIFORTUNISTICHE
RISPETTATEE DARISPETTARE
A) Direttiva 2006/95/CE: “Materiale elettrico destinato
ad essere adoperato entro taluni limiti di tensione “.
B) Direttiva 2004/108/CE: “Ravvicinamento delle
legislazioni degli Stati membri relative alla
compatibilità elettromagnetica”.
C)Direttiva 89/391/CEE: “Attuazione delle misure volte
a promuovere il miglioramento della sicurezza e della
salute dei lavoratori durante il lavoro”.
D)Direttiva 89/106/CEE: “Concernente il
riavvicinamento delle disposizioni legislative,
regolamentari ed amministrative degli stati membri
concernenti i prodotti da costruzione”.
E)Direttiva 85/374/CEE: “Concernente il riavvicinamento
delle disposizioni legislative, regolamentari ed
amministrativee degli stati membri in materia di
responsabilità per danno da prodotti difettosi”.
F)Direttiva 1999/5/CE: “Riguardante le
apparecchiature radio e le apparecchiature terminali
di telecomunicazione e il reciproco riconoscimento
della loro conformità”.
1.8 GARANZIALEGALE
L'utente per poter usufruire della garanzia legale, di
cui alla Direttiva CEE 1999/44/CE deve osservare
scrupolosamente le prescrizioni indicate nel presente
manuale, ed in particolare:
• operare sempre nei limiti d'impiego del caminetto;
• effettuare sempre una costante e diligente
manutenzione;
•autorizzareall’usodellastufapersonediprovatacapacità,
attitudine ed adeguatamente addestrate allo scopo.
L'innosservanza delle prescrizioni contenute in questo
manuale implicherà l’immediata decadenza della garanzia.
1.9 RESPONSABILITÀDEL COSTRUTTORE
Il Costruttore declina ogni responsabilità civile e
penale, diretta o indiretta, dovuta a:
• installazione non conforme alle normative vigenti nel
paese ed alle direttive di sicurezza;
• inosservanza delle istruzioni contenute nel manuale;
• installazione da parte di personale non qualificato e

EMBLMAGNOFIX cod. 004770420 - 02/2011 13/68
GB D
the flue and air intake and to check if the installation
solutions proposed are feasible. All applicable
standards and local, national and European
legislation in force in the country where the fireplace
is installed must be respected.
USE
Use of the stove is subject to compliance with all the
safety standards established by the relevant laws in
force in the place of installationbesides the
prescriptions contained in this manual.
1.7 MAINACCIDENT PREVENTIONREGULATIONS
TO COMPLY WITH
A) Directive 2006/95/CE: “Electrical material to be
used within certain voltage limits”.
B) Directives 2004/108/CE: “Standardization of the
legislation of member states concerning
electromagnetic compatibility”.
C) Directive 89/391/CEE: “Implementation of
measures to promote improvement of the safety and
health of workers during their working hours.”.
D) Directive 89/106/CEE: “Concerning the
standardization of legislative, regulating and
administrative guidelines of the member states on
the subject of construction products”.
E) Directive 85/374/CEE: “Concerning the
standardization of legislative, regulating and
administrative guidelines of the state members on the
subject of liability for damages due to faulty products”.
F)Directive 1999/5/CE: “Regarding radio equipment
and telecommunication terminal equipment and the
reciprocal recognition of their compliance”.
1.8 LEGALGUARANTEE
The user may only make use of the legal guarantee,
as under the EEC directive 1999/44/CE, if he has
scrupulously complied with the regulations indicated
in this manual, and more specifically:
• To work always within the fireplace’s range of use
• Maintenance must be constant and accurate;
• Only allow people who are capable and who have
been suitably trained to use the fireplace.
Failure to comply with the regulations contained in
this manual will invalidate the guarantee immediately.
1.9 MANUFACTURER’S LIABILITY
The manufacturer declines all civil and penal
liabilities, direct or indirect, due to:
• An installation that fails to comply with the laws in
force in the country and with the safety rules and
regulations;
• Failure to comply with the instructions given in the
manual;
• An installation by unqualified and untrained
personnel;
• Use that fails to conform to the safety directives;
• Alterations and repairs on the appliance not
AUSSERORDENTLICHE WARTUNG
Die außerordentlichen Wartungsarbeiten müssen von
Fachpersonal, das für den Eingriff am, in diesem
Handbuch beschriebenen Kaminofenmodell befugt
ist, ausgeführt werden.
HAFTUNG FÜR DIE INSTALLATION
Die Haftung für die Installation des Kaminofens geht
keinesfalls zu Lasten der Fa. PALAZZETTI. Sie geht zu
Lasten des Installateurs, dem die Ausführung der
Kontrollen des Rauchfangs und der Lüftungsöffnung
bzw. der Korrektheit der Installationsvorschläge
übertragen wird. Es sind alle Vorschriften der örtlichen,
nationalen und europäischen Gesetzgebung zu
beachten, die im jeweiligen Aufstellungsland gültig sind.
GEBRAUCH
Der Gebrauch des Geräts untersteht nicht nur den
präzisen Anweisungen dieses Handbuchs, sondern
auch der Beachtung aller im Installationsland
vorgesehenen Sicherheitsnormen.
1.7 GRUNDLEGENDE EINGEHALTENE UND
EINZUHALTENDE
UNFALLVERHÜTUNGSNORMEN
A)Richtlinie2006/95/CE:“ElektrischesMaterial,dasinnerhalb
bestimmter Spannungsgrenzen zu verwenden ist “.
B) Richtlinie 2004/108/CE: “Angleichung der
Gesetzgebung der Mitgliedsstaaten hinsichtlich der
elektromagnetischen Verträglichkeit”.
C) Richtlinie 89/391/EWG: “Durchführung von
Maßnahmen zur Verbesserung der Sicherheit und des
Gesundheitsschutzes der Arbeitnehmer bei der Arbeit”.
D)Richtlinie 89/106/EWG:“Angleichung der Gesetzes-,
Regel- und Verwaltungsvorschriften der
Mitgliedstaaten hinsichtlich der Bauprodukte”.
E) Richtlinie 85/374/EWG: “Angleichung der
Gesetzes-, Regel- und Verwaltungsvorschriften der
Mitgliedstaaten hinsichtlich der Haftung für Schäden
durch fehlerhafte Produkte”.
F) Richtlinie 1999/5/CE: “Bezüglich Funkgeräten und
Telekommunikationsendeinrichtungen ind der
gegenseitigen Anerkennung ihrer Konformität ”.
1.8 GEWÄHRLEISTUNG
Damit der Benutzer die gesetzliche Garantie laut
Richtlinie 1999/44/EG beanspruchen kann, hat er die
Anweisungen dieses Handbuchs gewissenhaft zu
befolgen und insbesondere:
• immer innerhalb der Einsatzgrenzen des
Kaminofens vorzugehen;
• die Wartung regelmäßig und sorgfältig auszuführen;
• nur Personen mit den geeigneten Kapazitäten und
Befähigungen bzw. zu diesem Zweck geschulte
Personen mit der Kaminofenbedienung zu beauftragen.
Das fehlende Einhalten der Beschreibungen dieses
Handbuchs führt zum unverzüglichen Garantieverfall.
1.9 HAFTBARKEITDESHERSTELLERS
Der Hersteller lehnt in folgenden Fällen jede direkte
oder indirekte zivil- und strafrechtliche Haftung ab:
• Nicht konform mit den im Aufstellungsland gültigen

14/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
non addestrato;
• uso non conforme alle direttive di sicurezza;
•modifichee riparazioni non autorizzatedal Costruttore
effettuate sulla macchina;
• utilizzo di ricambi non originali o non specifici per il
modello di stufa;
• carenza di manutenzione;
• eventi eccezionali.
1.10 CARATTERISTICHEDELL’UTILIZZATORE
L'utilizzatore del caminetto deve essere una persona
adulta e responsabile provvista delle conoscenze
tecniche necessarie per la manutenzione ordinaria
dei componenti del caminetto.
Fare attenzione che i bambini non si avvicinino al
caminetto, mentre è in funzione, con l’intento di
giocarvi.
1.11 ASSISTENZATECNICA
Palazzetti è in grado di risolvere qualunque problema
tecnico riguardante l’impiego e la manutenzione
nell'intero ciclo di vita della macchina.
Lasede centraleè a vostra disposizione per indirizzarvi
al più vicino centro di assistenza autorizzato.
1.12 PARTI DI RICAMBIO
Impiegare esclusivamente parti di ricambio originali.
Non attendere che i componenti siano logorati dall’uso
prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della rottura
favorisce la prevenzione degli infortuni derivanti da
incidenti causati proprio dalla rottura improvvisa dei
componenti, che potrebbero provocare gravi danni a
persone e cose.
Eseguire i controlli periodici di manutenzione come
indicato nel capitolo “MANUTENZIONE E PULIZIA”.
1.13 TARGHETTADI IDENTIFICAZIONE
La targhetta matricola è posta sul lato destro del
caminetto e riporta tutti i dati caratteristici relativi al
prodotto, compresi i dati del Costruttore, il numero di
Matricola e il marchio CE.
Il numero di matricola deve essere sempre indicato
per qualsiasi tipo di richiesta riguardante il caminetto.
1.14 CONSEGNADELCAMINETTO
Il caminetto viene consegnato perfettamente imballato e
fissato ad una pedana in legno che ne permette la
movimentazione mediante carrelli elevatori e/o altri mezzi.
All’interno del caminetto viene allegato il seguente
materiale:
• libretto di uso, installazione e manutenzione
• etichetta codice a barre
• kit ventilazione cappa
• telaio pannello ispezione
• guanto di protezione.

EMBLMAGNOFIX cod. 004770420 - 02/2011 15/68
GB D
authorised by the manufacturer;
• Use of spare parts that are either not genuine or
specific for this particular model of fireplace;
• Lack of maintenance;
• Exceptional events.
1.10 USERCHARACTERISTICS
The person who uses the fireplace must be an adult
and responsible, with all the necessary technical
know-how to carry out routine maintenance of the
mechanical and electrical components of the fireplace.
Do not let children near the fireplaceto play with it when
it is working.
1.11 TECHNICALASSISTANCE
PALAZZETTI is able to solve any technical problem
concerning the use and maintenance of the
appliance’s whole life cycle.
The main office will help you find the nearest
authorised assistance centre.
1.12 SPARE PARTS
Use genuine spare parts only.
Do not wait until the components are worn from use
before changing them.
Changing a worn component before it breaks makes
it easier to prevent accidents that could otherwise lead
to serious injury to people or damage to things.
Carry out the routine maintenance checks as
explained in the “MAINTENANCE AND CLEANING”
chapter.
1.13 ID PLATE
Thedataplate on therightside of thefireplace includes
all data on the product, including manufacturer
identification, serial number and CE mark.
The serial number must always be specified for any
type of request concerning the fireplace.
1.14 DELIVERYOF THEFIREPLACE
The fireplace is delivered perfectly packed in
cardboard and fixed to a wooden pallet so it can be
handled by forklifts and/or other means.
You will find the following items inside the fireplace:
• use, installation and maintenance manual
• bar code label
• hood ventilation kit
• inspection panel frame
• glove of protection.
Bestimmungen und den Sicherheitsrichtlinien
erfolgte Installation;
• Fehlendes Einhalten der im Handbuch enthaltenen
Anweisungen;
• Installation durch nicht qualifiziertes bzw. nicht
geschultes Personal;
• Nicht mit den Sicherheitsrichtlinien konformer Gebrauch;
• Nicht vom Hersteller befugte Änderungen und
Reparaturen am Gerät;
• Einsatz von Nicht-Originalersatzteilen oder nicht spezifisch
für dieses Kaminofenmodell geeigneten Ersatzteilen;
• Mangelnde Wartung;
• Außerordentliche Vorkommnisse.
1.10 EIGENSCHAFTENDESBENUTZERS
Der Benutzer des Kaminofens muss ein
verantwortungsbewusster Erwachsener mit den
nötigen technischen Kenntnissen für die regelmäßige
Instandhaltung der Kaminofen-Bestandteile sein.
Darauf achten, dass Kinder sich nicht dem betriebenen
Kaminofen nähern bzw. damit spielen wollen.
1.11 TECHNISCHER KUNDENDIENST
Die Fa. PALAZZETTI ist in der Lage, jedes technische
Problem bezüglich der Benutzung oder der Wartung
während der gesamten Lebensdauer des Geräts zu lösen.
Unser Firmensitz teilt Ihnen gerne mit, wo sich die
nächstgelegene befugte Kundendienststelle befindet.
1.12 ERSATZTEILE
Ausschließlich Original-Ersatzteile verwenden.
Vor dem Austausch gewisser Bestandteile nicht erst
abwarten, bis sie komplett abgenutzt sind.
Wird ein verschlissener Bestandteil vor seinem
kompletten Kaputtgehen ersetzt, können Unfälle, die
eben auf das plötzliche Kaputtgehen von Teilen
zurückzuführen sind und schwere Personen- und
Sachschäden verursachen könnten, vermieden werden.
DieregelmäßigenKontrollenzur Instandhaltung laut
Kapitel„WARTUNGUND REINIGUNG“ durchführen.
1.13 TYPENSCHILD
Das Typenschild befindet sich auf der rechten Seite
des Heizkamins und enthält alle charakteristischen
Daten des Produkts, einschließlich Herstellerdaten,
Seriennummer und EG-Kennzeichen.
Bei jeder Anfrage die den Heizkamin betrifft, muss die
Seriennummer angegeben werden.
1.14 LIEFERUNGDES KAMINOFENS
Der Kaminofen wird einwandfrei im Karton verpackt
und auf einem Holzpodest fixiert geliefert, wodurch
der Transport mittels Hubstapler und/oder anderen
Mitteln möglich ist.
Im Kaminofen wird folgendes Material mitgeliefert:
• Installations-, Gebrauchs- und Wartungsanleitung
• Etiketten mit Balkencode
• Lüftungsbausatz Abzugshaube
• Rahmen Inspektionspaneel
• Schutz handshuh.

16/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
2 AVVERTENZE PER LA SICUREZZA
2.1 AVVERTENZEPERL’INSTALLATORE
• Verificare che le predisposizioni all’accoglimento
della stufa siano conformi ai regolamenti locali,
nazionale ed europei.
• Osservare le prescrizioni indicate nel presente
manuale.
• Verificare che le predisposizioni della canna fumaria
e della presa d’aria siano conformi al tipo di
installazione.
• Non effettuare collegamenti elettrici volanti con cavi
provvisori o non isolati.
• Verificare che la messa a terra dell’impianto elettrico
sia efficiente.
• Usare sempre i dispositivi di sicurezza individuale e
gli altri mezzi di protezione previsti per legge.
2.2 AVVERTENZE PER L’UTILIZZATORE
• Predisporre il luogo d’installazione della stufa
secondo i regolamenti locali, nazionale ed europei.
• Il caminetto, essendo una macchina da
riscaldamento, presenta delle superfici esterne
particolarmente calde.
Per questo motivo si raccomanda la massima cautela
durante il funzionamento in particolare:
• Non toccare e non avvicinarsi al vetro della porta,
potrebbe causare ustioni;
• non toccare lo scarico dei fumi;
• non scaricare le ceneri;
• non eseguire pulizie di qualunque tipo;
• fare attenzione che i bambini non si avvicinino.
• Osservare le prescrizioni indicate nel presente
manuale.
• Rispettare le istruzioni e gli avvertimenti evidenziati
dalle targhette esposte sul caminetto.
• Le targhette sono dispositivi antinfortunistici , pertanto
devono essere sempre perfettamente leggibili.
Qualora risultassero danneggiate ed illeggibili è
obbligatorio sostituirle, richiedendone il ricambio
originale al costruttore.
• Utilizzare solo il combustibile conforme alle
indicazioni riportate sul capitolo relativo alle
caratteristiche del combustibile stesso.
• Seguire scrupolosamente il programma di
manutenzione ordinaria e straordinaria.
• Non impiegare il caminetto senza prima avere
eseguito l’ispezione giornaliera come prescritto al
capitolo “Manutenzione” del presente manuale.
• Non utilizzare il caminetto in caso di funzionamento
anomalo, sospetto di rottura o rumori.
• Non gettare acqua sul caminetto in funzionamento o
per spegnere il fuoco nel braciere.
• Non appoggiarsi sulla porta aperta.
!
!

EMBLMAGNOFIX cod. 004770420 - 02/2011 17/68
GB D
2 SAFETY PRECUATIONS
2.1 INSTRUCTIONSFOR THE INSTALLER
• Make sure that the place of installation of the fireplace
meets all local, national and European rules and
regulations.
• Comply with the indications given in this manual.
• Check that the flue and air intake are suitable for the
type of installation opted for.
• The electrical connection must not be done using
temporary or non-insulated leads.
•Checkthattheearthingof the electrical system is efficient.
•Always use the individual safety devices and the other
protection gear as established by law.
2.2 INSTRUCTIONSFOR THE USER
• Prepare the place of installation of the fireplace in
accordance with the local, national and European rules
and regulations.
• Since the fireplace is an appliance that heats, its
outer surfaces can get very hot.
For this reason we advise maximum caution when it
is working, in particular:
• Do not touch or go near the glass door as you
could get burnt;
• do not touch the smoke discharge;
• do not empty the ashes;
• do not do any type of cleaning;
• make sure that children are kept away.
• Comply with the indications given in this manual.
• Comply with the instructions and warnings given on
the plates on the fireplace.
• The plates are accident prevention devices and as
such must be easily and perfectly legible at all times.
Should they be damaged and rendered illegible it is
compulsory to change them, asking the manufacturer
for an original plate.
• Only use fuel that complies with the indications given
in the chapter referring to fuel characteristics.
• Keep strictly to the routine and extraordinary
maintenance programme.
• Do not use the fireplace without first having carried
out the daily inspection as specified in the
“Maintenance” chapter in this manual.
• Do not use the fireplace if there is a malfunction, a
suspected breakage or noises.
• Do not throw water on the fireplace when it is lit or to
put the fire out in the hearth.
• Do not lean against the open door.
• Do not use the fireplace as a support or anchor of
anytype.
• Do not clean the fireplace until the structure and
ashes are completely cold.
!
!
!
!
2 VORBEUGENDE
SICHERHEITSMASSNAHMEN
2.1 HINWEISEFÜR DEN INSTALLATEUR
• Sicherstellen, dass die Vorbereitungen für die
Kaminofeninstallation den örtlichen, nationalen und
europäischen Normen entsprechen.
• Die aufgeführten Vorschriften in diesem Handbuchs
beachten.
• Sicherstellen, dass sich der Rauchfang und die
Lüftungsöffnung für die vorgesehene Installation
eignen.
• Immer die persönlichen Sicherheitsausrüstungen
und die gesetzlich vorgesehenen Schutzmittel
verwenden.
2.2 HINWEISEFÜRDEN BENUTZER
• Den Installationsort des Kaminofens gemäß den
örtlichen, nationalen und europäischen Normen
vorbereiten.
• Die Aussenflächen des Kaminofens werden sehr heiß.
Aus diesem Grund sind während des Betriebs
folgenden Punkten besondere Aufmerksamkeit zu
gewähren:
• das Glas der Tür nicht anfassen oder sich diesem
nähern - es kann Verbrennungen verursachen;
• den Rauchfang nicht anfassen;
• die Asche nicht entleeren;
• das Gerät keinesfalls reinigen;
• darauf achten, dass sich keine Kinder dem
Heizofen nähern.
• Die Beschreibungen dieses Handbuchs beachten.
• Die Beschreibungen und Hinweise der am
Kaminofen befindlichen Schilder beachten.
• Die Schilder dienen der Unfallverhütung und müssen
aus diesem Grund immer einwandfrei leserlich sein.
Sollten sie beschädigt oder unleserlich sein, ist es
Vorschrift beim Hersteller ein Original anzufordern und
auszutauschen.
• Nur mit den Anweisungen im diesbezüglichen Kapitel
konformen Brennstoff verwenden.
•Die programmierte regelmäßige und
außerordentliche Wartung gewissenhaft durchführen.
• Den Kaminofen nicht in Betrieb setzen, bevor nicht
alle im Kapitel „Wartung” beschriebenen, täglichen
Kontrollen durchgeführt wurden.
• Den Heizofen bei Betriebsstörungen, Verdacht auf
kaputte Teile oder ungewöhnlichen Geräuschen nicht
verwenden.
•Kein Wasser auf den in Betrieb befindlichen
Heizkamins oder zum Löschen des Feuers in den
Brennraum schütten.
• Sich nicht auf die offene Tür lehnen.
• Den Kaminofen nicht als Stütze oder Verankerung

18/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
Fig. 3.1.1
Fig. 3.1.2
• Non usare il caminetto come supporto od ancoraggio
di qualunque tipo.
• Non pulire il caminetto fino a completo
raffreddamento di struttura e ceneri.
• Eseguire tutte le operazioni nella massima sicurezza
e calma.
• In caso di incendio del camino cercare di spegnere
il caminetto chiudendo tutta l’aria primaria necessaria
alla combustione e successivamente soffocando la
fiamma. Chiamare immedeiatamente il pronto
intervento.
• Non usare il caminetto come inceneritore di rifiuti,
usare solo il combustibile raccomandato.
• In caso di malfunzionamento del caminetto dovuto
ad un tiraggio non ottimale della canna fumaria
effettuare la pulizia della stessa secondo la procedura
descritta nel paragrafo 8.4.
La pulizia della canna fumaria deve essere effettuatta
comunque almeno una volta all’anno.
Un tiraggio non ottimale della canna fumaria può
essere causato anche da condizioni atmosferiche
particolarmente avverse (tipicamente bassa
pressione): in tal caso è necessario fare riscaldare
bene la canna fumaria. A tale scopo è effettuare
correttamente l’accensione secondo la procedura
descritta nel paragrafo 7.1.1.
2.3 AVVERTENZEPERIL MANUTENTORE
Osservare le prescrizioni indicate nel presente
manuale.
• Usare sempre i dispositivi di sicurezza individuale e
gli altri mezzi di protezione.
• Prima di iniziare qualsiasi operazione di
manutenzione assicurarsi che il caminetto, nel caso
in cui sia stata utilizzato, si sia raffreddato.
Qualora anche uno solo dei dispositivi di sicurezza
risultasse non funzionante, il caminetto stesso è da
considerasi non funzionante.
•Togliere l’alimentazione elettrica prima diintervenire
su parti elettriche, elettroniche e connettori.
3 CARATTERISTICHE E DESCRIZIONE
DEL CAMINETTO
3.1 DESCRIZIONE
Con il termine EMBL MAGNOFIX si definisce un
caminetto costruito con una struttura completamente
metallica, con focolare chiuso da un vetro-ceramico.
Il vetro-ceramico è inserito in una portina apribile con
scorrimento verticale a scomparsa verso I’alto nella
controcappa.
Esistono vari modelli di EMBL MAGNOFIX, che si
differenziano per le misure di focolare (66, 78, 86,
Venticinque Noni), per le differenti prestazioni tecniche,
per il materiale di rivestimento interno del focolare,
per il sistema di combustione e per la forma della
portina (Fig. 3.1.2).
!

EMBLMAGNOFIX cod. 004770420 - 02/2011 19/68
GB D
• All work must be carried out in maximum safety and
calmly.
• In the event of a chimney fire, attempt to extinguish
the fire by closing the primary air required for
combustion, and then by smothering the flame.
Immediately call for emergency assistance.
• the safety and filling pipes must be protected against
freezing wherever this may occur.
• Do not use the fireplace as an incinerator for waste.
Use only recommended fuel.
• If the stove malfunctions due to improper draught of
the flue, clean it via the procedure set forth in
paragraph 8.4.
The flue must in any case be cleaned at least once a
year.
Imperfect draft of the flue may also be caused by
especially severe weather conditions (typically low
pressure). In this case the flue must be well heated.
For this purpose, perform lighting correctly in
accordance with the contents of paragraph 7.1.1.
2.3 PRECAUTIONS FOR THE MAINTENANCE
ENGINEER
Comply with the indications given in this manual.
• Always use individual safety devices and other
protection means.
• Before undertaking any maintenance, if the fireplace
has been used, it must be completely cold.
Even if only one of the safety devices is not working,
the fireplace is to be considered “not working”.
• Disconnect from the electrical power supply before
working on electrical or electronic parts or connectors.
3 CHARACTERISTICS AND A
DESCRIPTION OF THE FIREPLACE
3.1 DESCRIPTION
The name Monobloc defines a fireplace which is made
of an entirely metallic structure, with a firebox that has
a pyroceram door.
The pyroceram is inserted in a vertically-sliding
concealed door which opens upwards into the
counter-hood.
There are different models of ECOMONOBLOCCO
MAGNOFIX, which differ in the size of the firebox (66,
78, 86, Venticinque Noni), in the different technical
performance, in the internal covering of the hearth, in
the combustion system and in the hearth door form.
(Fig. 3.1.2.)
!
!
verwenden.
• Den Kaminofen nicht reinigen, solange die Struktur
und die Asche nicht komplett ausgekühlt sind.
• Alle Eingriffe unter größter Sicherheit und mit Ruhe
ausführen.
• Im Falle eines Kaminbrandes, versuchen den
Heizkamin durch Schließen der für die Verbrennung
notwendige Primärluft und dem Löschen der
Flammen abzuschalten. Unverzüglich die Feuerwehr
verständigen.
•DenKaminofen nicht zurAbfallverbrennungbenutzen,
nur den empfohlenen Brennstoff verwenden.
Bei einem schlechten Heizkaminbetrieb, der auf einen
unzureichenden Abzug des Rauchfangs
zurückzuführen ist, muss eine Reinigung wie unter
Absatz 8.4 beschrieben, durchgeführt werden.
Die Reinigung des Rauchfangs muss auf jeden Fall
mindestens einmal pro Jahr durchgeführt werden.
Ein gestörter Abzug des Rauchfangs kann auch durch
ungünstige Witterungseinflüsse (typisch ist Tiefdruck)
verursacht sein: in diesem Fall muss der Rauchfang
gut aufgeheizt werden. Zu diesem Zweck, wie im
Absatz 7.1.1 beschrieben, vorschriftsmäßig anzünden.
2.3 HINWEISEFÜR DAS WARTUNGSPERSONAL
Die in diesem Handbuch aufgeführten Vorschriften
beachten.
•immer die eigenen Sicherheitsausrüstungen und
andere Schutzmittel verwenden.
• falls der Kaminofen in Betrieb war, vor jedem
Wartungseingriff prüfen. ob er abgekühlt ist.
Sollte auch nur eine der Sicherheitsvorrichtungen
falsch nicht funktionieren, ist der Kaminofen als nicht
funktionsfähig zu betrachten.
• Schalten Sie die Stromversorgung ab, bevor Sie an
elektrischen und elektronischen Teilen sowie
Verbindern arbeiten
3 MERKMALE UND
GERÄTEBESCHREIBUNG
3.1 BESCHREIBUNG
Mit Monoblocco wird ein Kaminofen definiert, der
komplett aus Metall gefertigt ist und eine mit
Keramikglas geschlossene Feuerstelle aufweist.
Das Keramikglas sitzt in einer nach oben, in die
Gegenhaube gehenden Schiebetür.
ECOMONOBLOCCO MAGNOFIX ist in verschiedenen
Modellen verfügbar, die sich durch die Größe der
Feuerstelle (66, 78, 86, Venticinque Noni), durch
technische Leistungen, innere Beschichtungen,
Verbrennungstechnik und Brennraumtür
unterscheiden (Fig. 3.1.2)

20/68 cod. 004770420 - 02/2011 EMBLMAGNOFIX
IT
!
3.2 LACOMBUSTIONE
Molti sono i fattori che concorrono per rendere efficace
la combustione in termini di prestazioni termiche e
basse emissioni di sostanze inquinati (CO -
Monossido di carbonio).
Alcuni fattori dipendono dall’apparecchiatura nella
quale avviene la combustione altri invece dipendono
da caratteristiche ambientali, di installazione e dal
grado di manutenzione ordinaria effettuato al prodotto
e alla canna fumaria.
Alcuni fattori importanti sono:
• aria comburente;
• qualità della legna (umidità e dimensioni);
• caratteristiche del sistema di evacuazione dei prodotti
della combustione.
Nei paragrafi successivi sono riportate alcune
indicazioni da rispettare per ottenere il massimo
rendimento del prodotto acquistato.
4 MOVIMENTAZIONE E TRASPORTO
Il caminetto viene consegnato con la struttura
metallica montata, con il rivestimento separato, in un
imballo adeguato ai lunghi trasporti.
Consigliamo di disimballare il caminetto solo quando
è giunta sul luogo di installazione.
Seguire le istruzioni di montaggio nei punti 5.1 e
seguenti.
Il caminetto viene consegnato completo di tutte le parti
previste.
Fare attenzione alla tendenza allo sbilanciamento
dell’apparecchiatura.
Durante il sollevamento evitare strappi o bruschi
movimenti.
Accertarsi che il carrello sollevatore abbia una
portata superiore al peso dell’apparecchiatura da
sollevare.
Al manovratore dei mezzi di sollevamento spetterà
tutta la responsabilità del sollevamento dei carichi.
Fare attenzione che i bambini non giochino con i
componenti dell’imballo (es. pellicole e polistirolo).
Pericolo di soffocamento!
5 PREPARAZIONE DEL LUOGO DI
INSTALLAZIONE
SCHEMADI MONTAGGIO (FIG. 5)
• Per una corretta installazione la conduttura fumi tra
caminetto e canna fumaria va fatta a tenuta stagna
sigillando tutti i giunti di unione.
• Qualora il caminetto venga installato su una canna
fumaria precedentemente usata con altri caminetti è
necessario provvedere ad una accurata pulizia per
evitare anomali funzionamenti e prevenire l’eventuale
incendio degli incombusti che si depositano sulle
pareti interne della stessa.
• Su tutti gli EMBL MAGNOFIX, sui fianchi esterni del
focolare e della cappa, devono essere applicati dei
pannelli di lana di roccia dello spessore di 4 cm di
densità 40 kg/m³ con supporto in foglio di alluminio,
per isolare termicamente il caminetto.
