Palazzetti ECOFIRE MARTINA IDRO NEW 14 Installation guide

ECOFIRE®
MARTINA IDRO NEW
14 - 18 - 21
LIBRETTO PRODOTTO
PRODUCT TECHNICAL DETAILS - MANUEL DU PRODUIT
PRODUKTHANDBUCH - DATOS TÉCNICOS DEL PRODUCTO

3

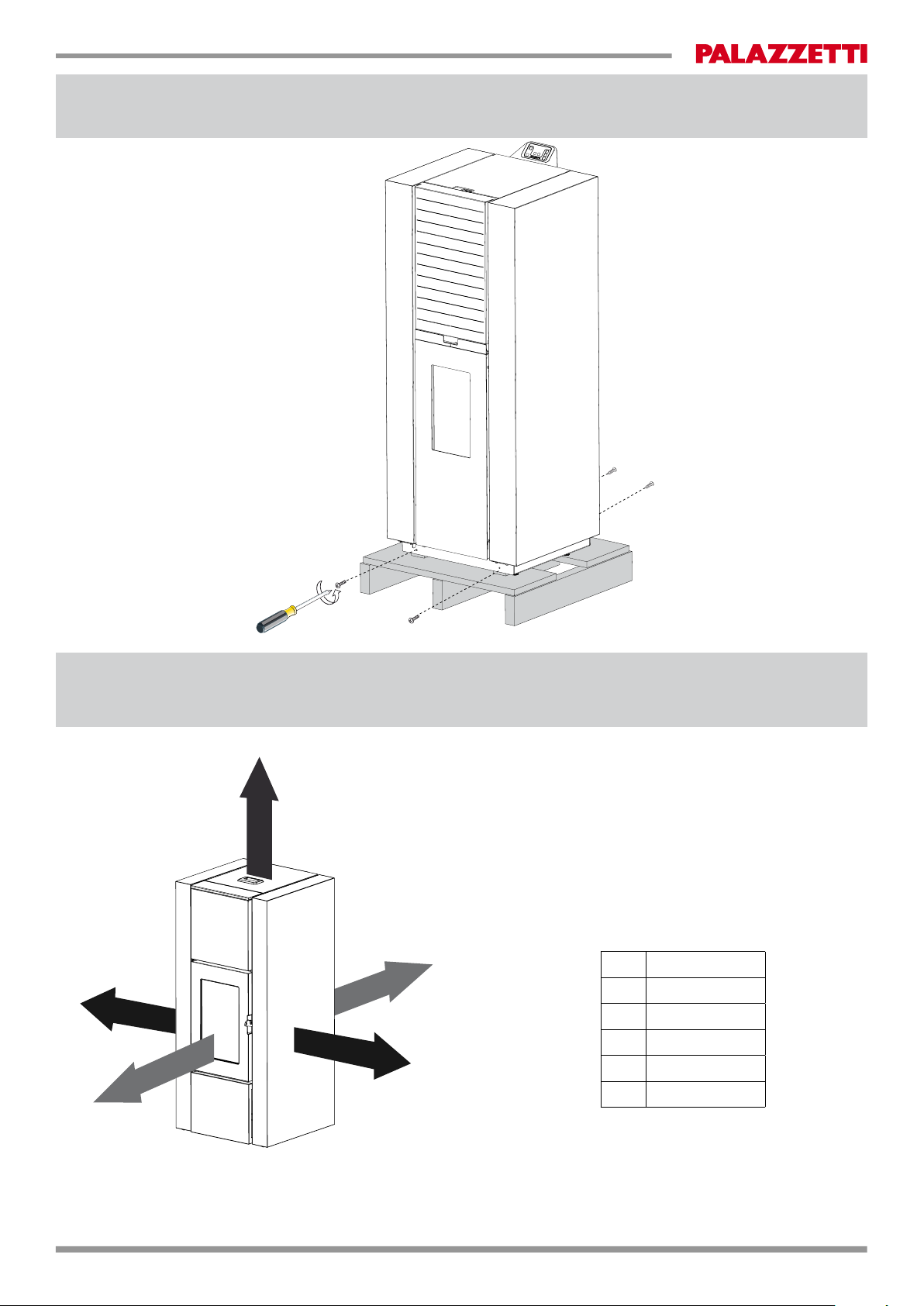

RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT
SCHAUFEL ENTFERNEN - REMOCION PALETA
DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI
MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS - DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES
MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIAMÍNIMADE MATERIALES COMBUSTIBLES
X1
X2
Y1
Y2
Z
[cm]
X1 150
X2 20
Y1 20
Y2 20
Z60
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013

4
A
B
C
D
E
J
K
L
M
G
F
N
Y
O
Q
R
S
T
U
V
W
X
P

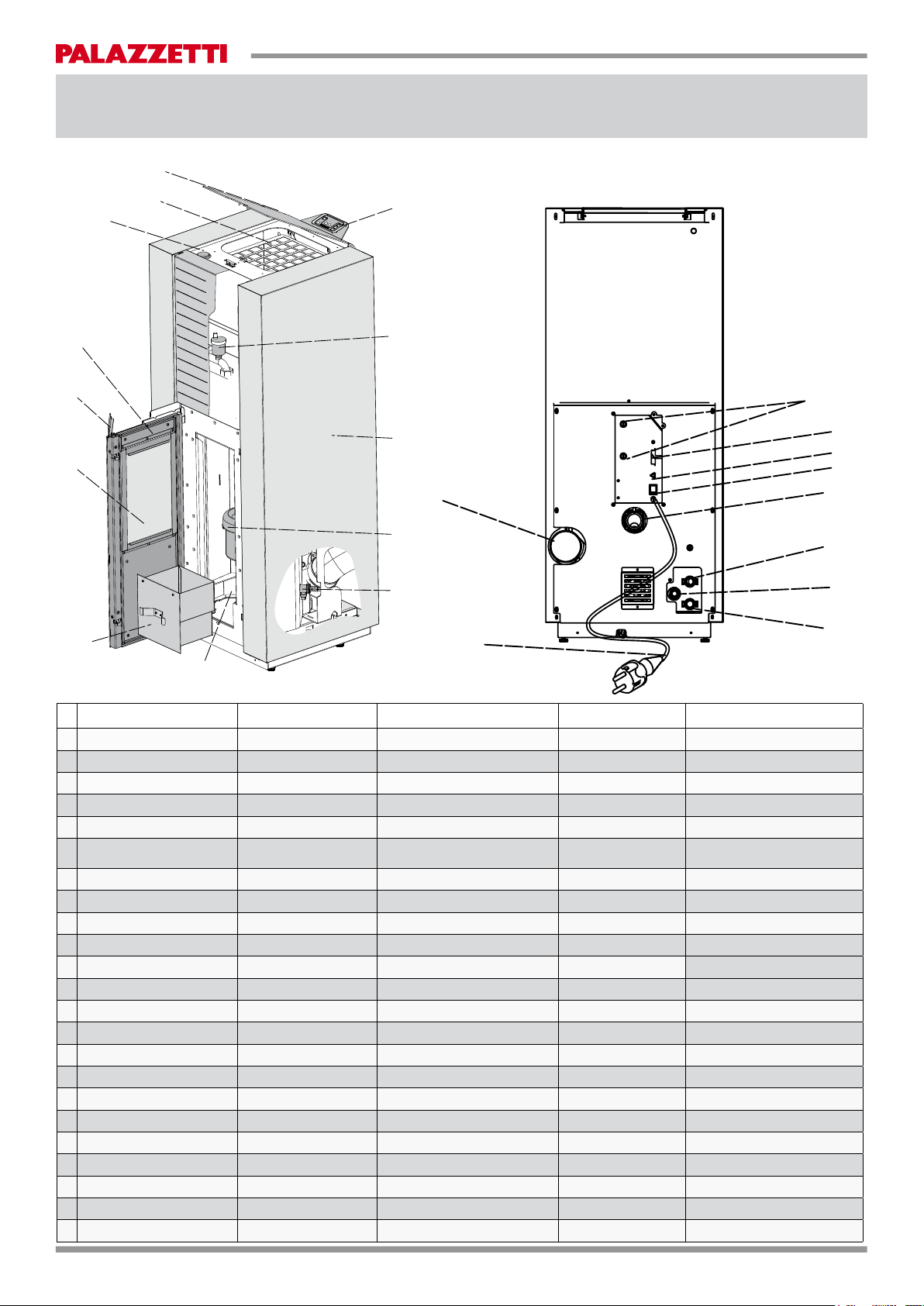

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
ACoperchio serbatoio Pellet lid Couvercle du reservoir Behaelterabdeckung Tapa del tanque
BSerbatoio pellet Fuel hopper Reservoir pellet Behaelter pellet Tanque pellet
CPortina focolare Firebox door Porte foyer Feuertuer Puerta del hogar
DVetro portina Glass panel Vitre porte Glastuer Vidrio puerta
EGancio di chiusura Closing hook Crochet de fermeture Schliesshacken Gancho de cierre
FValvola automatica di sato Automatic purge valve Soupape de dégagement
automatique Automatisches entlüftungsventil Purgador automático
GRubinetto di carico/scarico Loading / discharge water
pipe Robinet de charge/purge Lädt hahn / abussrohr Grifo de carga / desagüe
JVano ispezione Inspection compartment Trap de visite Inspektionsoeffnung Caja de inspeccion
KCassetto cenere Ash drawer Tiroir a cendres Aschenlade Cajon de ceniza
LBraciere Burning pot Brasier Brennschale Brasero
MFianco laterale Side plate Cote (droite ou gauche) Seitenwand Lateral
NDisplay Display Tableau Bedienungsfeld Panel
OTubo di uscita fumi Flue pipe Tuyau d’evacuation des fumees Abgasrohr Tubo salida humos
PCavo di alimentazione Power cord Cable d’ alimentation Speisekabel Cable de alimentación
QTubo di ritorno Inlet water Tuyau de retour Ruecklaufrohr Retorno
RTubo di scarico Discharge water pipe Tuyau de vidange Abussrohr Desagüe
STubo di mandata Outlet water Tuyau de départ Vorlaufsrohr Mandada
TTubo aria comburente Air intake Tube pour l’air comburant Verbrennungsluftrohr Tubo aire comburente
UInterruttore Switch Interrupteur Schalter Interruptor
VConnettore rj11 Plug rj11 Connecteur rj11 Anschluss Conector rj11
WMorsettiera Terminal block Morsettiera Klemmenbrett Terminal
XTermostati a riarmo manuale Stb thermostat Stb thermostat Stb thermostat Termostato con rearme manual
YManometro Manometer Manomètre Manometer Manometro
DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013

5
SIMBOLOGIA
F
Pmax
Pmin
Pwmax
Pwmin
p
EFFmax
EFFmin
COmax
(13% O2)
COmin
(13% O2)
d
V
f
Wmin
Wmax
ITALIANO
Combustibile Potenza termica nominale all’ambiente Potenza termica ridotta all’ambiente Potenza nominale all’acqua Potenza ridotta all’acqua Pressione massima di esercizio Rendimento alla nominale Rendimento alla potenza ridotta Emissioni di CO alla potenza nominale (13% O2)
Emissioni di CO alla potenza ridotta (13% O2)
Distanza minima da materiali in ammabili Tensione Frequenza Potenza Max assorbita in funzionamento Potenza Max assorbita in accensione L’apparecchio non può essere utilizzato in una canna fumaria condivisa Leggere e seguire le istruzioni di uso e manutenzione Usare solo il combustibile raccomandato L’apparecchio funziona a combustione intermittente
ENGLISH
Fuel type Nominal space heat output Reduced space heat output Nominal heat output to water Reduced heat output to water Maximum operating waterpressure Ef ciency at nominal heat output Ef ciency at reduced heat output CO emmissions at nominal heat output (13% O2)
CO emmissions at partial heat output (13% O2) Distance between sides and combustible materials Voltage Frequency Maximum power absorbed when working Maximum power absorbed for ignition The appliance cannot be used in a shared  ue Read and follow the user’s instructions Use only recommended fuel The appliance is capable of discontinuous operation
DEUTSCH
Brennstoff Max. Raumnennwärmeleistung Raumteilwärmeleistung Wasserseitig Max. Nennwärmeleistung Wasserseitig Teilwärmeleistung Maximaler Betriebsdruck Wirkungsgrad Nennwärmel Wirkungsgrad Teillast Emissionen bei CO Nennwärmel (13% O2)
Emissionen bei CO Teillast (13% O2)
Mindestabstand zu brennbaren Bauteilen mind. Spannung Frequenz Max. aufgenommene Leistung (Betrieb) Max. aufgenommene Leistung (Zündung) Ofen kann nicht mit andere in ein gemeinsames Kamin funktionieren Bedienungsanleitung lesen und befolgen Brennstoff verwenden Nur den vorgeschriebenen Der ofen ist ein Zeitbrand feuerstatt
FRANCAIS
Combustible Puissance nominale a l’aìr Puissance partielle a l’aìr Puissance nominale à l’eau Puissance partielle à l’eau Pression maximale d’utilisation Rendement à puissance nominale Rendement à puissance partielle Emissions de CO (réf 13% O2) à
puissance nominale Emissions de CO (réf 13% O2) à puissance partielle Distance minimum avec. matériaux in ammables Tension Fréquence Puissance maximale utilisée en phase de travail Puissance maximale utilisée en phase d’allumage L’appareil ne peut pas Être utilisé dans un conduit partagé avec autres appareils Lire et suivre le livre d’instruction Utiliser seulement les combustibles prescrites L’appareil fonctionne à combustion intermittente
ESPAÑOL
Combustible Potencia nominal a la aìre Potencia parcial a la aìre Potencia nominal al agua Potencia parcial al agua Presìon màxima de utilizaciòn Rendimiento a potencia nominal Rendimiento a potencia parcial Emisiones de CO (ref. 13% O2) a
potencia nominal Emisiones de CO (ref. 13% O2) a potencia parcial Distancia mínima con materiales in ammables Tensión Frecuencia Potencia máxima utilizada en fase de trabajo Potencia máxima utilizada en fase de arranque No se puede utilizàr el aparato en canòn compartido Lean y sigan el manual de instruciones Utilizen solamente combustibles otorgados El aparato funciòna a combustion intermitente
SVENSKA
Bränsle Nominell värmeeffekt i omgivningen Minskad värmeeffekt i omgivningen Nominell effekt för vatten Minskad effekt för vatten Maximalt driftstryck Kapacitet vid nominell effekt Kapacitet vid minskad effekt CO-utsläpp vid nominell effekt (13% O2)
O-utsläpp vid minskad effekt (13% O2)
Minimiavstånd från antändbara material Spänning Frekvens Max absorberad effekt under funktionen Max absorberad effekt under tändningen Apparaten ska inte användas i en delad rökkanal
Läs igenom och följ instruktionerna för användning och underhåll Använd endast rekommenderat bränsle Apparaten fungerar med intermittent förbränning
LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD
LEGEND ETIQUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS - TECKENFÖRKLARING FÖR MÄRKSKYLTEN
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013

6
USER INTERFACE or
PC CONNECTION
UI /
PC
H2O
PRESSURE
INV.
PUMP
CONT
1.HALL SPEED SENSOR
2.EXTERNAL THERMOSTAT
4.WATER TEMP.
5.BACK WATER TEMP.
3.ACCUMULATOR TEMP.
6.FLUE GAS TEMP.
7.PRESSURE SENSOR
8.IGNITER
13.DOOR OPEN
9.COMBUSTION FAN
10.PELLET AUGER
11.STB SAFETY
12.UNDER PRESSURE SAFETY
14.WATER PUMP
230 Vac
PE L N
1
2
NOTE:
Phase protection, added by
customer. Do not change polarity!
27
63
GREEN
RED
RED
BLUE
BLACK
1
BROWN
BLUE
YELLOW /
GREEN
UI /
PC
801
9
4
25
14
11
11
12
DATA CABLE
cod. 00 472 3641 06.2013
Pa
Pa
t°
t°
t°
t°
t° t°
t°
t°
comb
comb
∆Pa
∆Pa
K
K
air
O01
CN4
CN12
C01
L ~230 N O02 O03 O04 O05 O06
CN8
CN2
CN11
CN10
CN9CN1CN3
CN5
LD1
LD2
CN7 CN6
I01
T04 Pa- Pa+ T03T02T01T05
I03 GNDGND
GND
I04 +5V+16V F02F03
F01
I02
O07
105 mm
150 mm

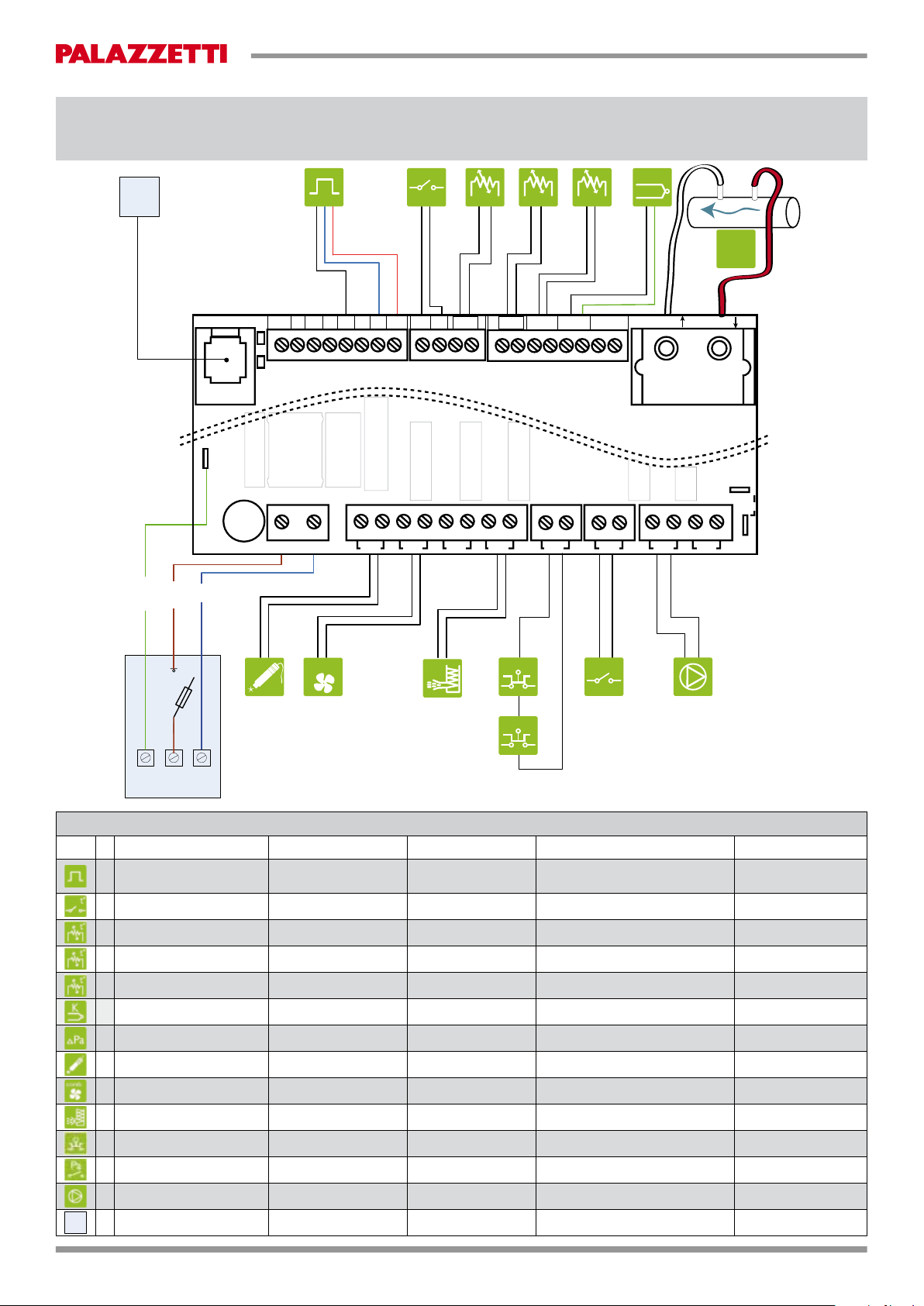

SCHEMA ELETTRICO - WIRING DIAGRAM - SCHÉMA DE CÂBLAGE
ELEKTRISCHER SCHALTPLAN - DIAGRAMA DE CABLEADO
LEGENDA - LEGEND - LÉGENDE - LEGENDE - LEYENDA
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1 SENSORE DI HALL EXHAUST FAN SPEED
SENSOR CAPTEUR DE HALL HALL FUEHLER
SONDA REGULAD.
VELOC. TURBINA
HUMOS
2 TERMOSTATO ESTERNO THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
3SONDA ACCUMULO /
SONDA AMBIENTE ROOM PROBE SONDE AMBIANT RAUMSONDE SONDA AMBIENTE
4 SONDA ACQUA DI MANDATA DELIVERY PROBE SONDE DEPART FOERDERLEISTUNGSFUEHLER SONDA MANDADA
5 SONDA ACQUA DI RITORNO COLD WATER RETURN
PROBE SONDE RETOUR RUECKLAUFSONDE SONDA DE RETORNO
6 SONDA FUMI FLUE PROBE SONDE DES FUMEES RAUCHSONDE SONDA HUMOS
7DIFFERENZIALE DI
PRESSIONE
PRESSURE
DIFFERENTIAL
DIFFERENTIAL DE
PRESSION DRUCKDIFFERENZIAL-SENSOR DIFERENCIAL DE
PRESION
8RESISTENZA AD
INCANDESCENZA IGNITER RESISTANCE GLUTWIDERSTAND RESISTENCIA
9VENTILATORE SCARICO
FUMI EXHAUST FAN EXTRACTEUR DES
FUMEES ABGASVENTILATOR TURBINA EXPULSION
HUMOS
10 DOSATORE CARICAMENTO FEEDING SYSTEM SYSTEME
D’ALIMENTATION SPENDER DOSADOR
11 TERMOSTATO DI
SICUREZZA THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
12 PRESSOSTATO VACUUM SWITCH PRESSOSTAT DRUCKWAECHTER PRESOSTATO
14 CIRCOLATORE PUMP CIRCULATEUR UMWAELZPUMPE BOMBA DE
CIRCULACION
UI /
PC PANNELLO COMANDI DISPLAY TABLEAU DE
COMMANDE STEUERPANEEL PANEL DE MANDO
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013

7
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad
depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika
55 kg
Peso
Weight / Poids / Gewicht / Peso / Vikt / Teža 180 Kg
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
caloríca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moč (izkoristek)
3.800 kcal/h
4,4 kW
12.200 kcal/h
14,2 kW
*Potenza termica resa all’acqua
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
caloríca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moč za vodo
3.440 kcal/h
4,0 kW
10.600 kcal/h
12,3 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 92,3 % 87,9 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur, Tempe-
ratura dimnih plinov
75,7 °C 205,7 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde, Volumen dimnih plinov 5,2 g/s 10,0 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma / Poraba goriva / na uro 0,9 kg/h 3,32 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 396 mg/Nm377,6 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser / Izhod dimnih plinov Ø10 cm
Presa d’aria esterna
External Air inlet / Prise d’air externe/ Außenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag / Vlek dimniške tuljave 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
Minimum draft for ue sizing - Minimale trek voor dimensionering schoorsteen
Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non
inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peč primerna za prostore s prostornino najmanj
60 m3
Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar
Contenuto d’acqua della caldaia / Količina vode v kotlu 20 litri
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013
MARTINA IDRO NEW 14
TYPE HP008N_5_14

8
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad
depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika
55 kg
Peso
Weight / Poids / Gewicht / Peso / Vikt / Teža 180 Kg
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
caloríca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moč (izkoristek)
3.800 kcal/h
4,4 kW
14.960 kcal/h
17,4 kW
*Potenza termica resa all’acqua
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
caloríca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moč za vodo
3.440 kcal/h
4,0 kW
12.900 kcal/h
15,0 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 92,3 % 87,3 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur, Tempe-
ratura dimnih plinov
75,7 °C 217,5 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde, Volumen dimnih plinov 5,2 g/s 12,2 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma / Poraba goriva / na uro 0,9 kg/h 4,1 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 396 mg/Nm384,8 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser / Izhod dimnih plinov Ø10 cm
Presa d’aria esterna
External Air inlet / Prise d’air externe/ Außenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag / Vlek dimniške tuljave 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
Minimum draft for ue sizing - Minimale trek voor dimensionering schoorsteen
Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non
inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peč primerna za prostore s prostornino najmanj
80 m3
Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar
Contenuto d’acqua della caldaia / Količina vode v kotlu 20 litri
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013
MARTINA IDRO NEW 18
TYPE HP008N_5_17

9
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013
MARTINA IDRO NEW 21
TYPE HP008N_5_20
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad
depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika
55 kg
Peso
Weight / Poids / Gewicht / Peso / Vikt / Teža 180 Kg
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
caloríca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moč (izkoristek)
3.800 kcal/h
4,4 kW
18.300 kcal/h
21,3 kW
*Potenza termica resa all’acqua
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
caloríca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moč za vodo
3.440 kcal/h
4,0 kW
15.650 kcal/h
18,2 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 92,3 % 86,5 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur, Tempe-
ratura dimnih plinov
75,7 °C 231,6 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde, Volumen dimnih plinov 5,2 g/s 14,9 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma / Poraba goriva / na uro 0,9 kg/h 5,05 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 396 mg/Nm393,4 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser / Izhod dimnih plinov Ø10 cm
Presa d’aria esterna
External Air inlet / Prise d’air externe/ Außenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag / Vlek dimniške tuljave 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
Minimum draft for ue sizing - Minimale trek voor dimensionering schoorsteen
Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non
inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peč primerna za prostore s prostornino najmanj
100 m3
Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar
Contenuto d’acqua della caldaia / Količina vode v kotlu 20 litri
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS

10

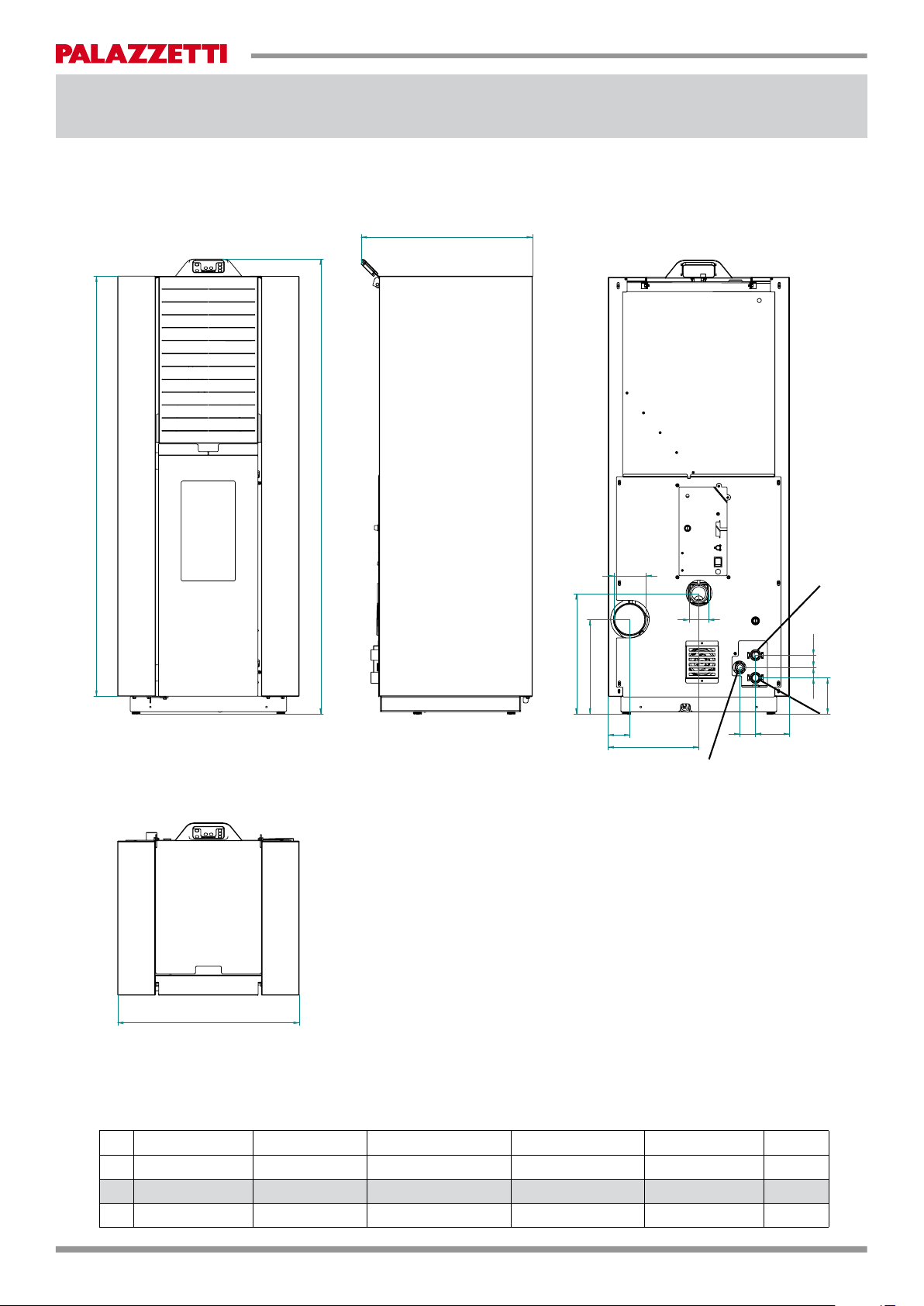

DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
QTUBO DI RITORNO INLET WATER TUYAU DE RETOUR RUECKLAUFROHR RETORNO 1’’ gas M
RTUBO DI SCARICO DISCHARGE
WATER PIPE TUYAU DE VIDANGE ABFLUSSROHR DESAGÜE 3/4’’ gas F
STUBO DI MANDATA OUTLET WATER TUYAU DE DÉPART VORLAUFSROHR MANDADA 1’’ gas M
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013
MARTINA IDRO NEW 14-18-21
1294
1401
531
563
Q
R
S
372
10549
282
68
292
37
100 Ø
60
Ø
32,6
112

Palazzetti - PN - Italy - Ufficio libretti Palazzetti
La Ditta Palazzetti non si assume alcuna responsabilità per
eventuali errori del presente opuscolo e si ritiene libera di
variare senza preavviso le caratteristiche dei propri prodotti.
Palazzetti accepts no liability for any mistakes in this handbook
and is free to modify the features of its products without prior
notice.
Die Firma Palazzetti übernimmt für eventuelle Fehler in diesem
Heft keine Verantwortung und behält sich das Recht vor, die
Eigenschaften ihrer Produkte ohne Vorbescheid zu ändern.
Palazzetti décline toute responsabilité en cas d’erreurs dans
la présente documentation et conserve la faculté de modifier
sans préavis les caractéristiques de l’appareil.
La empresa Palazzetti no se responsabiliza de los errores
eventuales de este manual y tiene el derecho de modificar sin
previo aviso las características de sus productos.
004772890 MARTINA IDRO NEW - PALAZZETTI - 11/2013
Palazzetti Lelio s.p.a.
Via Roveredo, 103
cap 33080 - Porcia (PN) - ITALY
Internet: www.palazzetti.it
Per conoscere il centro di assistenza tecnica
(CAT) più vicino a te consulta il sito
www.palazzetti.it
oppure chiama il numero
