Palazzetti ECOFIRE JACKIE IDRO N Manual

Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni
prima dell’installazione, manutenzione o utilizzo del
prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing,
servicing or operating the product.
Die vorliegende Anleitung ist fester Bestandteil des
Produkts.
Vor der Installation, Wartung und Verwendung die
Anleitungen stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l'installation, l'entretien ou l'utilisation du
produit.
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones
antes de la instalación, el mantenimiento y el uso del
producto.
ECOFIRE® JACKIE IDRO N
IT MANUALE DI INSTALLAZIONE E MANUTENZIONE
EN INSTALLATION AND MAINTENANCE MANUAL
DE INSTALLATIONS UND WARTUNGSANLEITUNGEN
FR NOTICE D’INSTALLATION
ES MANUAL DE INSTALACIÓN Y MANTENIMIENTO

Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci
acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio la Sua nuova stufa, la invitiamo a seguire
attentamente quanto descritto nel presente manuale.
IT
Dear Customer,
We’d like to thank you for having purchased one of our products and congratulate
you on your choice.
To make sure you get the most out of your Ecomonoblocco, please carefully follow
the instructions provided in this manual.
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen
zur Wahl gratulieren.
Damit Sie Ihren neuen Ecomonoblocco so gut wie möglich benutzen können, bitten
wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben
genau zu befolgen.
Cher client,
Nous souhaitons avant tout vous remercier de la préférence que vous nous avez
accordée en achetant notre produit et vous félicitions pour votre choix.
Afin de vous permettre de profiter au mieux de votre nouveau Ecomonoblocco, nous
vous invitons à suivre attentivement les instructions reportées dans cette notice.
Estimado Cliente,
Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro
producto y lo felicitamos por su elección.
Para el mejor uso de su Ecomonoblocco, lo invitamos a leer con atención cuanto se
describe en el presente manual.
EN
DE
FR
ES

3
ITALIANO
004778140 - 15/01/2020 - PN - Italy
INDICE
1 Premessa generale
1.1 Simbologia
1.2 Destinazione d’uso
1.3 Scopo e contenuto del manuale
1.4 Conservazione del manuale
1.5 Aggiornamento del manuale
1.6 Generalità
1.7 Principali norma rispettate e da
rispettare
1.8 Garanzia legale
1.9 Responsabilità del costruttore
1.10 Caratteristiche dell’utilizzatore
1.11 Assistenza tecnica
1.12 Parti di ricambio
1.13 Targhetta di identificazione
1.14 Consegna della stufa
2 Avvertenze per la sicurezza
2.1 Avvertenze per l’installatore
2.2 Avvertenze per il manutentore
2.3 Avvertenze per l’utilizzatore
3 Caratteristiche del combustibile
3.1 Caratteristiche del combustibile
3.2 Stoccaggio del pellet
4 Movimentazione e trasporto
4.1 Rimozione dalla paletta di trasporto
5 Preparazione luogo d’installazione
5.1 Considerazioni generali
5.2 Precauzioni per la sicurezza
5.3 Luogo di installazione della stufa
5.4 Aria comburente
5.5 Scarico fumi
6 Installazione
6.1 Livellamento della stufa
6.2 Allacciamento agli impianti
6.3 Impianto idraulico
6.4 Modalità carico/reintegro fluido
impianto stufa
6.5 Configurazione iniziale
7 Manutenzione
7.1 Manutenzione
7.2 Manutenzione del sistema fumario
7.3 Manutenzione della stufa
7.4 Programma di controllo e
manutenzione
8 Demolizione e smaltimento

4
004778140 - 15/01/2020 - PN - Italy
La stufa funziona unicamente con la
porta del focolare chiusa.
Non si deve mai aprire la portina
durante il funzionamento della stufa.
1.2 Destinazione d’uso
1 Premessa generale
Il prodotto, oggetto del presente manuale,
è costruito e collaudato seguendo le
prescrizioni di sicurezza indicate nelle
direttive europee di riferimento.
Questo manuale è indirizzato ai
proprietari della stufa, agli installatori,
utilizzatori e manutentori delle stufe
ed è parte integrante del prodotto.
In caso di dubbi sul contenuto e
per ogni chiarimento contattare il
costruttore o il servizio di assistenza
tecnica autorizzato citando il numero
del paragrafo dell’argomento in
discussione.
La stampa, la traduzione e la
riproduzione anche parziale del
presente manuale s’intendono
vincolate dall’autorizzazione
PALAZZETTI. Le informazioni
tecniche, le rappresentazioni grafiche
e le specifiche presenti in questo
manuale non sono divulgabili.
Non operare se non si sono ben
comprese tutte le notizie riportate nel
manuale; in caso di dubbi richiedere
sempre la consulenza o l’intervento di
personale specializzato PALAZZETTI.
PALAZZETTI si riserva il diritto di
modificare specifiche e caratteristiche
tecniche e/o funzionali della stufa
in qualsiasi momento senza darne
preavviso.
1.1 Simbologia
Nel presente manuale i punti di
rilevante importanza sono evidenziati
dalla seguente simbologia:
INDICAZIONE
Indicazioni concernenti il
corretto utilizzo della stufa e le
responsabilità dei preposti.
ATTENZIONE
Punto nel quale viene espressa
una nota di particolare rilevanza.
PERICOLO
Viene espressa un’importante
nota di comportamento per la
prevenzione di infortuni o danni
materiali.
Il prodotto, oggetto del
presente manuale, è una stufa
per riscaldamento domestico
da interno, alimentata
esclusivamente a pelletdi legno
(conforme a quanto descritto
nella norma UNI EN 14961-2
categorie A1 e A2), mediante
funzionamento automatico.
L’apparecchio non è destinato
ad essere usato da persone
(bambini compresi) le cui capacità
fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza
di esperienza o di conoscenza,
a meno che esse abbiano
potuto beneficiare, attraverso
l’intermediazione di una persona
responsabile della loro sicurezza,
di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.

5
ITALIANO
004778140 - 15/01/2020 - PN - Italy
1.3 Scopo e contenuto del manuale
Scopo
Lo scopo del manuale è quello di
consentire all’utilizzatore di prendere
quei provvedimenti e predisporre tutti
i mezzi umani e materiali necessari per
un suo uso corretto, sicuro e duraturo.
Contenuto
Questo manuale contiene tutte
le informazioni necessarie
per l’installazione, l’impiego e la
manutenzione del prodotto. La
scrupolosa osservanza di quanto in
esso descritto garantisce un elevato
grado di sicurezza e produttività del
prodotto.
1.4 Conservazione del manuale
Conservazione e consultazione
Il manuale deve essere conservato con
cura e deve essere sempre disponibile
per la consultazione, sia da parte
dell’utilizzatore che degli addetti al
montaggio ed alla manutenzione.
Il manuale d’installazione è parte
integrante della stufa.
Deterioramento o smarrimento
In caso di necessità fare richiesta di
un’ulteriore copia a PALAZZETTI.
Cessione della stufa
In caso di cessione della stufa l’utente
è obbligato a consegnare al nuovo
acquirente anche il presente manuale.
1.5 Aggiornamento del manuale
Il presente manuale rispecchia lo stato
dell’arte al momento dell’immissione
sul mercato del caminetto.
Gli apparecchi già presenti sul mercato,
con la relativa documentazione
tecnica, non verranno considerate da
PALAZZETTI carenti o inadeguate
a seguito di eventuali modifiche,
adeguamenti o applicazione di nuove
tecnologie su apparecchi di nuova
commercializzazione.
1.6 Generalità
Informazioni
In caso di scambio di informazioni
con il Costruttore della stufa fare
riferimento al numero di serie ed ai dati
identificativi indicati sulla targhetta
matricola del prodotto.
Manutenzione straordinaria
Le operazioni di manutenzione
straordinaria devono essere eseguite
da personale qualificato ed abilitato ad
intervenire sul modello di stufa a cui fa
riferimento il presente manuale.
Responsabilità delle opere di
installazione
La responsabilità delle opere eseguite
per l’installazione della stufa non
può essere considerata a carico della
PALAZZETTI, essaè, erimane, acarico
dell’installatore, al quale è demandata
l’esecuzione delle verifiche relative
alla canna fumaria e della presa d’aria
ed alla correttezza delle soluzioni di
installazione proposte. Inoltre devono
essere rispettate tutte le norme di
sicurezza previste dalla legislazione
specifica vigente nello stato dove la
stessa è installata.
Uso
L’uso della stufa è subordinato, oltre
che alle prescrizioni contenute nel
presente manuale, anche al rispetto
di tutte le norme di sicurezza previste
dalla legislazione specifica vigente
nello stato dove la stessa è installata.
La destinazione d’uso sopra
riportata e le configurazioni
previste della stufa sono le uniche
ammesse dal costruttore: non
utilizzare la stufa in disaccordo
con le indicazioni fornite.

6
004778140 - 15/01/2020 - PN - Italy
persone di provata capacità,
attitudine ed adeguatamente
addestrate allo scopo
• utilizzare componenti di ricambio
originali e specifici per il modello
di stufa.
E’ inoltre necessario fornire:
• ricevuta fiscale con la data
d’acquisto
• certificato di conformità
dell’installazione rilasciata
dall’installatore .
L’inosservanza delle prescrizioni
contenute in questo manuale
implicherà l’immediata decadenza
della garanzia.
1.9 Responsabilità del costruttore
1.7 Principali norme rispettate e da
rispettare
Direttiva 2014/35/CE: “Materiale
elettrico destinatoad essereadoperato
entro taluni limiti di tensione “.
Direttiva 2014/30/CE:
“Ravvicinamento delle legislazioni
degli Stati membri relative alla
compatibilità elettromagnetica”.
Direttiva 89/391/CEE: “Attuazione
delle misure volte a promuovere il
miglioramento della sicurezza e della
salute dei lavoratori durante il lavoro”.
Regolamento UE 305/2011:
“fissa condizioni armonizzate per
la commercializzazione dei prodotti
da costruzione e abroga la direttiva
89/106/CEE”.
Direttiva 1999/34/CE: “Concernente
il riavvicinamento delle disposizioni
legislative, regolamentari ed
amministrative degli stati membri in
materia di responsabilità per danno da
prodotti difettosi”.
Direttiva 2014/53/UE:“Riguardante
le apparecchiature radio e le
apparecchiature terminali di
telecomunicazione e il reciproco
riconoscimento della loro conformità”.
Norma EN 14785: Concernente
“Apparecchi per il riscaldamento
domestico alimentati con pellet di
legno - Requisiti e metodi di prova”.
1.8 Garanzia legale
L’utente per poter usufruire della
garanzia legale, di cui alla Direttiva
CEE 1999/44/CE deve osservare
scrupolosamente le prescrizioni
indicate nel presente manuale, ed in
particolare:
• operare sempre nei limiti d’impiego
della stufa
• eettuare sempre una costante e
diligente manutenzione
• autorizzare all’uso della stufa
Con la consegna del presente
manuale PALAZZETTI declina
ogni responsabilità, sia civile che
penale, diretta o indiretta, dovuta
a:
• installazionenonconformealle
normative vigenti nel paese ed
alle direttive di sicurezza
• inosservanza parziale o totale
delle istruzioni contenute nel
manuale
• installazione da parte di
personale non qualificato e
non addestrato
• uso nonconforme alledirettive
di sicurezza
• modifiche e riparazioni non
autorizzate dal Costruttore
eettuate sulla stufa
• utilizzo di ricambi non originali
o non specifici per il modello
di stufa
• carenza di manutenzione;
• eventi eccezionali.

7
ITALIANO
004778140 - 15/01/2020 - PN - Italy
1.10 Caratteristiche dell’utilizzatore
1.11 Assistenza tecnica
PALAZZETTI mettea disposizioneuna
fitta rete di centri di assistenza tecnici
specializzati, formati e preparati
direttamente in azienda.
La sede centrale e la nostra rete
vendita è a vostra disposizione per
indirizzarvi al più vicino centro di
assistenza autorizzato.
1.12 Parti di ricambio
Impiegare esclusivamente parti di
ricambio originali.
Non attendere che i componenti siano
logorati dall’uso prima di procedere
alla loro sostituzione.
Sostituire un componente usurato
prima della rottura favorisce la
prevenzione degli infortuni derivanti
da incidenti causati proprio dalla
rottura improvvisa dei componenti,
che potrebbero provocare gravi danni
a persone e cose.
Eseguire i controlli periodici di
manutenzione come indicato nel
capitolo “Manutenzione”.
L’utilizzatore della stufa deve
essere una persona adulta e
responsabile provvista delle
conoscenze tecniche necessarie
per l’uso e la manutenzione
ordinaria della stufa.
Fare attenzione che i bambini non
si avvicinino alla stufa, mentre è in
funzione, con l’intento di giocarvi.
1.13 Targhetta di identificazione
La targhetta matricola posta sulla
stufa riporta tutti i dati caratteristici
relativi al prodotto, compresi i dati del
Costruttore, il numero di matricola e la
marcatura .
1.14 Consegna della stufa
La stufa viene consegnata
perfettamente imballata con cartone
o telo termoretraibile e fissata ad una
pedana in legno che ne permette la
movimentazione mediante carrelli
elevatori e/o altri mezzi.
All’interno della stufa viene allegato il
seguente materiale:
libretto di installazione, uso e
manutenzione;
“libretto prodotto” specifico del
modello;
telecomando (solo nei modelli dove
previsto);
attrezzo per apertura della portina
del focolare (solo nei modelli dove
previsto).

8
004778140 - 15/01/2020 - PN - Italy
2 Avvertenze per la sicurezza
2.1 Avvertenze per l’installatore
Osservare le prescrizioni indicate nel
presente manuale.
Leistruzionidimontaggioesmontaggio
della stufa sono riservate ai soli tecnici
specializzati.
È sempre consigliabile che gli utenti
si rivolgano al nostro servizio di
assistenza per le richieste di tecnici
qualificati. Nel caso in cui intervengano
altri tecnici si raccomanda di accertarsi
sulle loro reali capacità.
La responsabilità delle opere eseguite
nello spazio d’ubicazione della stufa
è, e rimane, a carico dell’utilizzatore;
a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative
alle soluzioni d’installazione proposte.
L’utilizzatore deve ottemperare a
tutti i regolamenti di sicurezza locali,
nazionale ed europei.
L’apparecchio dovrà essere installato
su pavimenti con adeguata capacità
portante in base al peso del prodotto.
Non eettuare collegamenti elettrici
volanti con cavi provvisori o non isolati.
Verificare che la messa a terra
dell’impianto elettrico sia eciente.
L’installatore, prima di avviare le fasi di
montaggio o di smontaggio della stufa,
deve ottemperare alle precauzioni
di sicurezza previste per legge ed in
particolare a:
• non operare in condizioni avverse;
• deve operare in perfette condizioni
psicofisiche e deve verificare
che i dispositivi antinfortunistici
individuali e personali, siano integri
e perfettamente funzionanti;
• deve indossare i guanti
antinfortunistici;
• deve indossare scarpe
antinfortunistiche;
• deve usufruire di utensili muniti di
isolamento elettrico;
• deve accertarsi che l’area
interessata alle fasi di montaggio e
di smontaggio sia libera da ostacoli.
2.2 Avvertenze per il personale tecnico
addetto alla manutenzione
Verificare che le predisposizioni
della canna fumaria e della presa
d’aria siano conformi al tipo di
installazione.
• Osservare le prescrizioni
indicate nel presente manuale.
• Usare sempre i dispositivi di
sicurezza individuale e gli altri
mezzi di protezione.
• Prima di iniziare qualsiasi
operazione di manutenzione
assicurarsi che la stufa, nel
caso in cui sia stata utilizzata,
si sia rareddata.
• Qualora anche uno solo
dei dispositivi di sicurezza
risultasse non funzionante,
la stufa è da considerarsi non
funzionante.
• Scollegare la stufa dalla rete
elettrica prima di intervenire su
parti elettriche, elettroniche,
connettoriepartiinmovimento
(sistemi di caricamento pellet,
sistemi automatici di pulizia
braciere, etc).

9
ITALIANO
004778140 - 15/01/2020 - PN - Italy
2.3 Avvertenze per l’utilizzatore
La stufa, essendo un prodotto da
riscaldamento, presenta delle superfici
esterne particolarmente calde.
Per questo motivo si raccomanda
la massima cautela durante il
funzionamento in particolare:
Predisporreilluogod’installazione
della stufa secondo i regolamenti
locali, nazionale ed europei.
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qualunque
tipo;
• non scaricare le ceneri;
• non aprire la porta a vetro;
• non aprire il cassetto cenere (ove
previsto).
L’apparecchio può essere utilizzato
da bambini di età non inferiore a 8
anni e da persone con ridotte capacità
fisiche, sensoriali o mentali, o prive
di esperienza o della necessaria
conoscenza, purchésotto sorveglianza
oppure dopo che le stesse abbiano
ricevutoistruzionirelativeall’usosicuro
dell’apparecchio e alla comprensione
dei pericoli ad esso inerenti. I bambini
non devono giocare con l’apparecchio.
La pulizia e la manutenzione destinata
ad essere eettuata dall’utilizzatore
• Non toccare e non avvicinarsi
al vetro della porta, potrebbe
causare ustioni; non guardare
la fiamma per lungo tempo;
• Non appoggiare direttamente
biancheria sulla stufa con
l’intento di farla asciugare:
pericolo di incendio.
non deve essere eettuata da bambini
senza sorveglianza.
L’utente non specializzato deve essere
tutelato dall’accesso a qualunque
parte possa esporlo a pericoli. Non
deve perciò essere autorizzato ad
intervenire su parti interne a rischio
(elettrico o meccanico), nemmeno se è
prescritto il distacco dell’alimentazione
elettrica.
Osservare le prescrizioni indicate nel
presente manuale.
Rispettareleistruzioniegliavvertimenti
evidenziati dalle targhette esposte
sulla stufa.
Le targhette sono dispositivi
antinfortunistici,pertanto devono
essere sempre perfettamente leggibili.
Qualora risultassero danneggiate ed
illeggibili è obbligatorio sostituirle,
richiedendone il ricambio originale al
Costruttore.
Utilizzare solo il combustibile
conforme alle indicazioni riportate sul
capitolo relativo alle caratteristiche del
combustibile stesso.
Seguire scrupolosamente il
programma di manutenzione ordinaria
e straordinaria.
Non impiegare la stufa senza
prima avere eseguito l’ispezione
giornaliera come prescritto al capitolo
“Manutenzione” del presente
manuale.
Non utilizzare la stufa in caso di
funzionamento anomalo, sospetto di
rottura o rumori insoliti.
Non gettare acqua sulla stufa in
funzionamento o per spegnere il fuoco
nel braciere.
Non spegnere la stufa scollegando la
connessione elettrica di rete.
Non appoggiarsi sulla porta aperta,
potrebbe compromettere la stabilità
del’apparecchio.

10
004778140 - 15/01/2020 - PN - Italy
Non usare la stufa come supporto od
ancoraggio di qualunque tipo.
Non pulire la stufa fino a completo
rareddamento di struttura e ceneri.
Toccare la porta solo a stufa fredda.
In caso di incendio del camino
spegnere la stufa con la procedura di
spegnimento indicata.
In caso di malfunzionamento
della stufa dovuto ad un tiraggio
non ottimale della canna fumaria
effettuarne la pulizia seguendo la
procedura descritta.
La pulizia della canna fumaria deve
essere effettuata secondo quanto
descritto nel paragrafo.
Non toccare le parti verniciate
durante il funzionamento per evitare
danneggiamenti alla verniciatura.
In caso di installazione in condominio,
chiedere parere preventivo
all’amministratore.

11
ITALIANO
004778140 - 15/01/2020 - PN - Italy
3 Caratteristiche del combustibile
3.1 Caratteristiche del combustibile

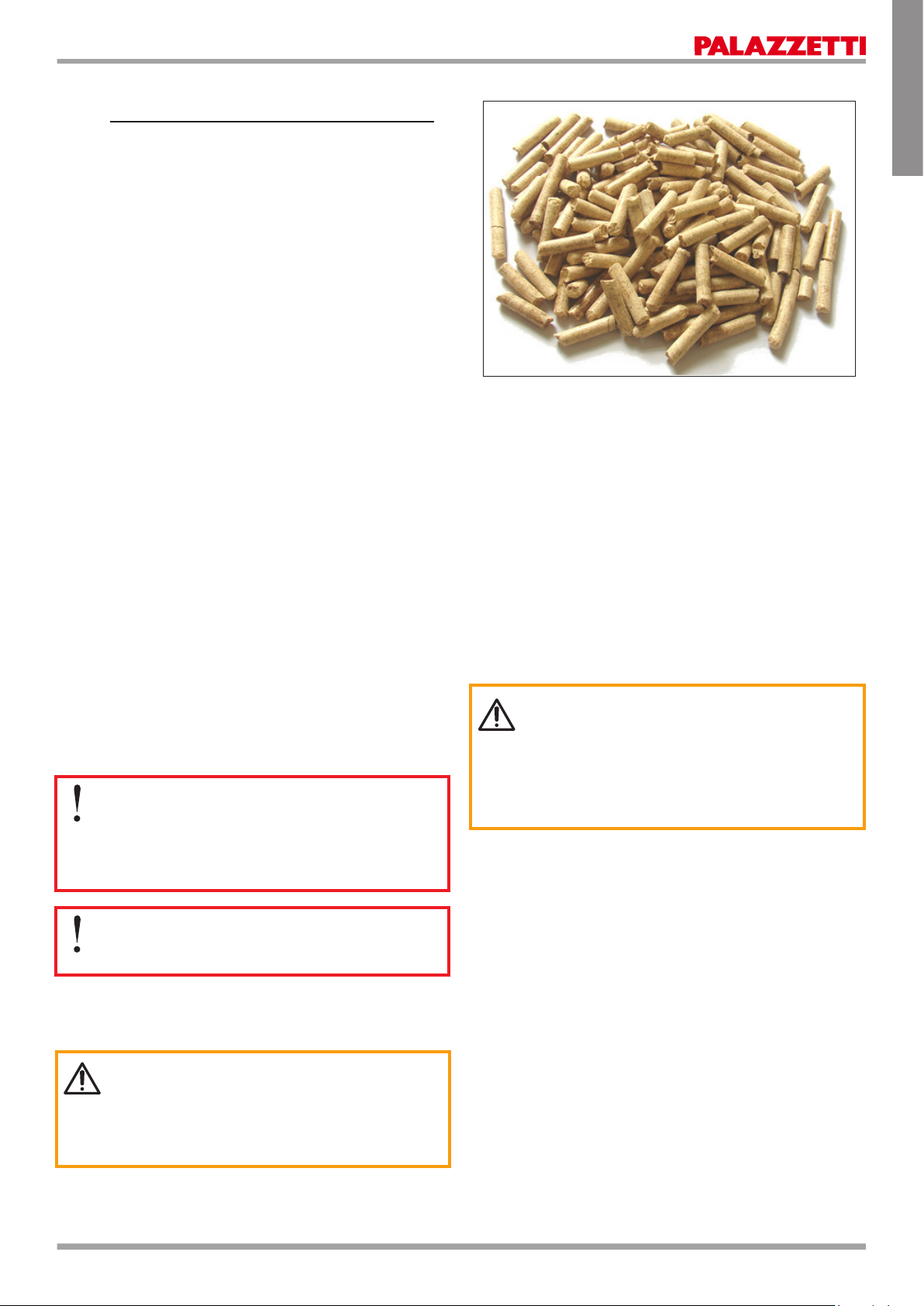

Il pellet (Fig. 3.1) è un composto
costituito da varie tipologie di legno
pressato con procedimenti meccanici
nel rispetto delle normative a tutela
dell’ambiente, è l’unico combustibile
previsto per questo tipo di stufa.
L’ecienza e la potenzialità termica
della stufa possono variare in relazione
altipoedallaqualitàdelpelletutilizzato.
Consigliamo l’uso di pellet classe
A1 (norma ISO 17225-2, ENplus
A1, DIN Plus o NC 444 categoria
“High Performance NF Pellets
biocarburanti Qualità”).
La stufa è dotata di un serbatoio
di contenimento del pellet della
capacità indicata nella tabella dei dati
caratteristici nel Libretto Prodotto
allegato.
Il vano di caricamento è posizionato
nella parte superiore, deve essere
sempre apribile per poter eettuare la
carica del pellet e deve restare chiuso
durante il funzionamento della stufa.
Fig. 3.1
3.2 Stoccaggio del pellet
Per motivi di controllo della
temperatura di esercizio, non è
possibile il funzionamento a legna
tradizionale.
È vietato usare la stufa come
inceneritore di rifiuti.
Si consiglia di conservare alcuni sacchi
di pellet nel locale di utilizzo della
stufa o in un locale attiguo purché sia
a temperatura e umidità adeguate e a
una distanza di sicurezza (almeno un
metro) da fonti di calore.
Il pellet umido e/o freddo (5°C) riduce
la potenzialità termica del combustibile
ed obbliga ad effettuare maggiore
manutenzione di pulizia del braciere
(materiale incombusto) e del focolare.
Se viene immessa segatura nel
serbatoio della stufa, questa potrebbe
causare il blocco del sistema di carica
del pellet.
L’utilizzo di pellet di qualità scadente
può compromettere il normale
funzionamento della stufa a pellet
e determinare la decadenza della
garanzia.
Lecaratteristichedelpelletdovranno
essere conformi a quanto descritto
nella norma UNI EN 14961-2,
categorie A1 e A2, con un contenuto
di cloro inferiore allo 0,01 % e un
contenuto di zolfo inferiore allo
0,03%.
Il pellet deve essere conservato in
un ambiente asciutto, non troppo
freddo e mantenendo i sacchi
chiusi.
Porre particolare attenzione nello
stoccaggio e movimentazione
dei sacchi di pellet. Deve essere
evitata la sua frantumazione e la
formazione di segatura.

12
004778140 - 15/01/2020 - PN - Italy
4 Movimentazione e trasporto
La stufa viene consegnata completa
di tutte le parti previste.
Fare attenzione alla tendenza allo
sbilanciamento della stufa.
Il baricentro della stufa è spostato
verso la parte anteriore.
Tenere ben presente quanto sopra
anche durante lo spostamento della
stufa sul supporto di trasporto.
Durante il sollevamento evitare strappi
o bruschi movimenti.
Accertarsi che il carrello sollevatore
abbia una portata superiore al peso
della stufa da sollevare.
Al manovratore dei mezzi di
sollevamento spetterà tutta la
responsabilità del sollevamento dei
carichi.
4.1 Rimozione dalla paletta di trasporto
Per rimuovere la stufa dalla paletta
di trasporto attenersi alle istruzioni
riportate nel “Libretto Prodotto”
allegato.
5 Preparazionedelluogod’installazione
5.1 Considerazioni generali
Nei paragrafi successivi sono riportate
alcune indicazioni da rispettare per
ottenere il massimo rendimento del
prodotto acquistato.
Le seguenti indicazioni rimangono
comunque subordinate al rispetto di
eventuali leggi e normative nazionali,
regionali e comunali vigenti nel paese
dove avviene l’installazione del
prodotto.
L’installazione deve essere eettuata
da personale qualificato in osservanza
alla norma EN 10683.
5.2 Precauzioni per la sicurezza
La responsabilità delle opere eseguite
nello spazio d’ubicazione della stufa
è, e rimane, a carico dell’utilizzatore;
a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative
alle soluzioni d’installazione proposte.
L’utilizzatore deve ottemperare a
tutti i regolamenti di sicurezza locali,
nazionale ed europei.
L’apparecchio dovrà essere installato
su pavimenti con adeguata capacità
portante.
Leistruzionidimontaggioesmontaggio
della stufa sono riservate ai soli tecnici
specializzati. È sempre consigliabile
che gli utenti si rivolgano al nostro
servizio di assistenza per le richieste
di tecnici qualificati.
Nel caso in cui intervengano altri
tecnici si raccomanda di accertarsi
sulle loro reali capacità. L’installatore,
prima di avviare le fasi di montaggio
o di smontaggio della stufa, deve
ottemperare alle precauzioni di
sicurezza previste per legge ed in
particolare a:
• non operare in condizioni avverse
• deve operare in perfette condizioni
psicofisiche e deve verificare
Fare attenzione che i bambini
non giochino con i componenti
dell’imballo (es. pellicole
e polistirolo). Pericolo di
soocamento!

13
ITALIANO
004778140 - 15/01/2020 - PN - Italy
che i dispositivi antinfortunistici
individuali e personali, siano integri
e perfettamente funzionanti
• deve indossare i guanti
antinfortunistici
• deve indossare scarpe
antinfortunistiche
• deve usufruire di utensili muniti di
isolamento elettrico
• deve accertarsi che l’area
interessata alle fasi di montaggio e
di smontaggio sia libera da ostacoli.
5.3 Luogo di installazione della stufa
Nel libretto di prodotto allegato sono
indicate le distanze minime espresse
in cm che devono essere rispettate nel
posizionamento della stufa rispetto a
pareti, materiali e oggetti combustibili.
Proteggete tutte le strutture che
potrebbero deformarsi e/o incendiarsi
se esposte a eccessivo calore.
Pavimenti costituiti da materiale
infiammabile come ad esempio: legno,
parquet, linoleum, laminato o coperti
da tappeti, devono essere protetti da
una base ignifuga sotto la stufa, di
dimensioni sufficienti. Questa base
può essere, ad esempio, in acciaio,
ardesia pressata, vetro o pietra e
deve ricoprire il pavimento nella zona
sottostante la stufa, il tubo di raccordo
fumi e sporgere anteriormente di
almeno 50 cm.
Il costruttore declina ogni
responsabilità per eventuali variazioni
delle caratteristiche del materiale
costituente il pavimento sotto la
protezione.
Eventuali elementi in legno (es. travi)
o in materiale combustibile situati in
prossimità della stufa vanno protetti
con materiale ignifugo.
Pareti o elementi infiammabili
devono essere mantenuti ad una
distanza di almeno 150 cm dalla stufa.
Si ricorda di rispettare la distanza
minima dai materiali infiammabili (X),
riportata sulla targhetta identificativa
dei tubi usati per realizzare il camino
(Fig. 5.3).
Pi = Parete infiammabile
Pp = Protezione pavimento
Fig. 5.3
Prevedere l’arrivo della linea
elettrica in prossimità della stufa
per il collegamento del cavo di
alimentazione.
Prevedere uno spazio tecnico
accessibile per eventuali
manutenzioni.
Pi
Pp
Pi
X
80 cm

14
004778140 - 15/01/2020 - PN - Italy
5.4 Aria comburente
La stufa,duranteil suofunzionamento,
preleva una quantità di aria
dall’ambiente in cui è collocata (ad
eccezione dei prodotti della serie
ermetica che possono prelevarla
direttamente dall’esterno); quest’aria
dovrà essere reintegrata attraverso
una presa d’aria esterna al locale
stesso (Fig. 5.4a - PA = Presa d’Aria).
Stufe della serie “Non ermetica”
Realizzare la presa d‘aria sulla parete,
e lasciare che la stufa sia libera di
prelevare aria in ambiente.
Se la parete posteriore della stufa è
una parete esterna, realizzare un foro
per l’aspirazione dell’aria comburente
ad una altezza dal suolo di circa
20-30 cm rispettando le indicazioni
dimensionali riportate nella scheda
tecnica del prodotto a fine libretto.
Esternamente deve essere messa una
griglia di aerazione permanente non
richiudibile; in zone particolarmente
ventose ed esposte alle intemperie,
prevedere una protezione antipioggia
ed antivento.
Accertarsi che la presa d’aria sia
posizionata in modo da non essere
ostruita accidentalmente.
Nel caso fosse impossibile realizzare
la presa d’aria esterna nella parete
posteriore alla stufa (parete non
perimetrale) deve essere realizzato un
foro in una parete esterna del locale
dove viene posizionata la stufa.
Se non fosse possibile realizzare
la presa d’aria esterna nel locale, è
possibile realizzare il foro esterno in un
locale adiacente purché comunicante
in maniera permanente con griglia di
transito. (fig. 5.4b - C = Cassonetto, G
= Griglia, S = Serranda).
La normativa UNI 10683 vieta il
prelievo di aria comburente da garage,
magazzini di materiale combustibile o
ad attività con pericolo di incendio.
Fig. 5.4a
Fig. 5.4b
PA
C
GS

15
ITALIANO
004778140 - 15/01/2020 - PN - Italy
Fig. 5.4d
Qualora nel locale ci siano altri
apparecchi da riscaldamento le prese
dell’aria comburente devono garantire
il volume necessario di aria al corretto
funzionamento di tutti i dispositivi.
Nelcasoincuinellastanzadoveèubicata
la stufa siano presenti e funzionanti
uno o più ventilatori di estrazione
(cappe di aspirazione) si potrebbero
verificare malfunzionamenti alla
combustione causati dalla scarsità di
aria comburente.
Stufe della serie “Ermetica”
Inquestocasoèpossibile in alternativa:
• canalizzare l’aria comburente
sfruttando un tubo di scarico
coassiale per l’espulsione dei
fumi ed il prelevamento dell’aria;
pertanto non è necessario fare una
classica presa d’aria nel locale (fig.
5.4c A,B=Ingresso aria C,D=Uscita
fumi);
• collegare l’ingresso dell’aria
comburente della stufa alla presa
d’aria con un apposito condotto
(Fig. 5.4d).
5.5 Scarico fumi
La stufa funziona con la camera
di combustione in depressione è
pertanto indispensabile assicurarsi
che lo scarico dei fumi sia a tenuta
(operazione a carico dell’installatore).
La stufa deve essere collegata ad
un proprio condotto di evacuazione
fumi non condiviso, ed idoneo ad
assicurare una adeguata dispersione
in atmosfera dei prodotti della
combustione, secondo le normative
vigenti nel paese di installazione.
I componenti che costituiscono il
sistema di evacuazione dei fumi
devono essere dichiarati idonei alle
specifichecondizionidifunzionamento
e provvisti di marcatura CE.
Fig. 5.4c

16
004778140 - 15/01/2020 - PN - Italy

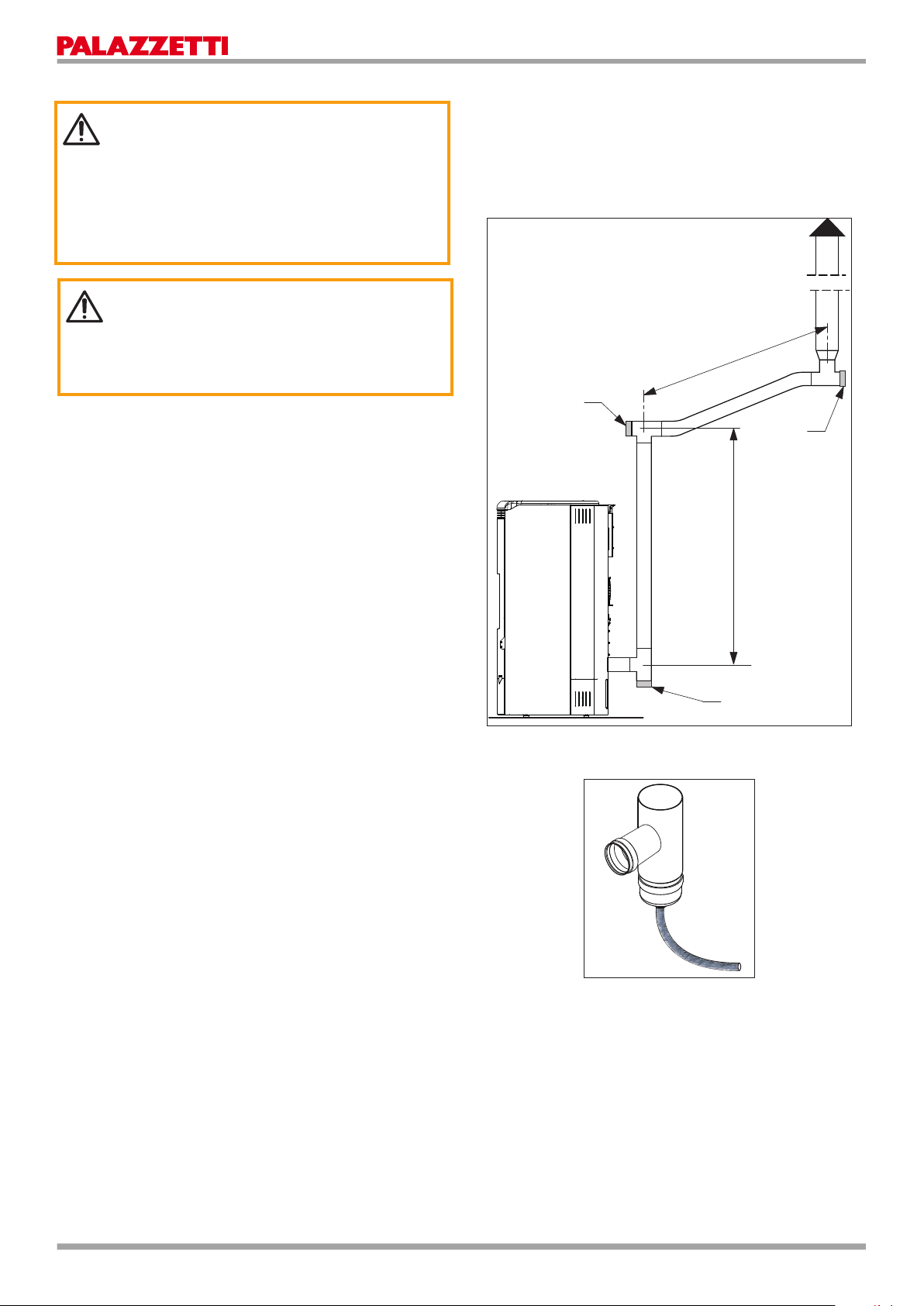

Si consigliadieettuare unmassimo di
3 variazioni di direzione, oltre a quello
derivante dal collegamento posteriore
della stufa al camino, utilizzando delle
curve a 45-90° o dei raccordi a Tee
(Fig. 5.5).
Utilizzare sempre un raccordo a
Tee con tappo di ispezione ad ogni
variazione orizzontale e verticale del
percorso di scarico fumi (Fig. 5.5 part.
B).
Sul primo Tee, all’uscita dello scarico
fumi della stufa, è necessario collegare
in basso un tubo per l’evacuazione
dell’eventuale condensa che può
formarsi nel camino (Fig. 5.5a).
I tratti orizzontali devono avere una
lunghezza massima di 2-3 m con una
pendenza verso l’alto del 3-5% (Fig.
5.5).
Ancorare le tubazioni con appositi
collari alla parete.
Il raccordo di scarico dei fumi NON
DEVE ESSERE collegato:
• ad un camino utilizzato da altri
generatori (caldaie,stufe, caminetti,
ecc....);
• a sistemidi estrazioned’aria (cappe,
sfiati, ecc....) anche se “intubato”.
E’ vietato installare valvole di
interruzione e di tiraggio.
Lo scarico dei prodotti di combustione
deve essere previsto a tetto.
Fig. 5.5
Fig. 5.5a
E’ obbligatorioisolare la tubazione
con materiale isolante (es.: lana
di roccia) oppure utilizzare tubi
in acciaio a doppia parete, per
tutto il tratto di camino contenuto
all’interno del rivestimento.
E’ obbligatorio realizzare un
primo tratto verticale di 1,5 metri
minimi per garantire la corretta
espulsione dei fumi.
B
B
B
MAX 2 - 3 m
C > 3 - 5%
MAX 2 - 3 m

17
ITALIANO
004778140 - 15/01/2020 - PN - Italy

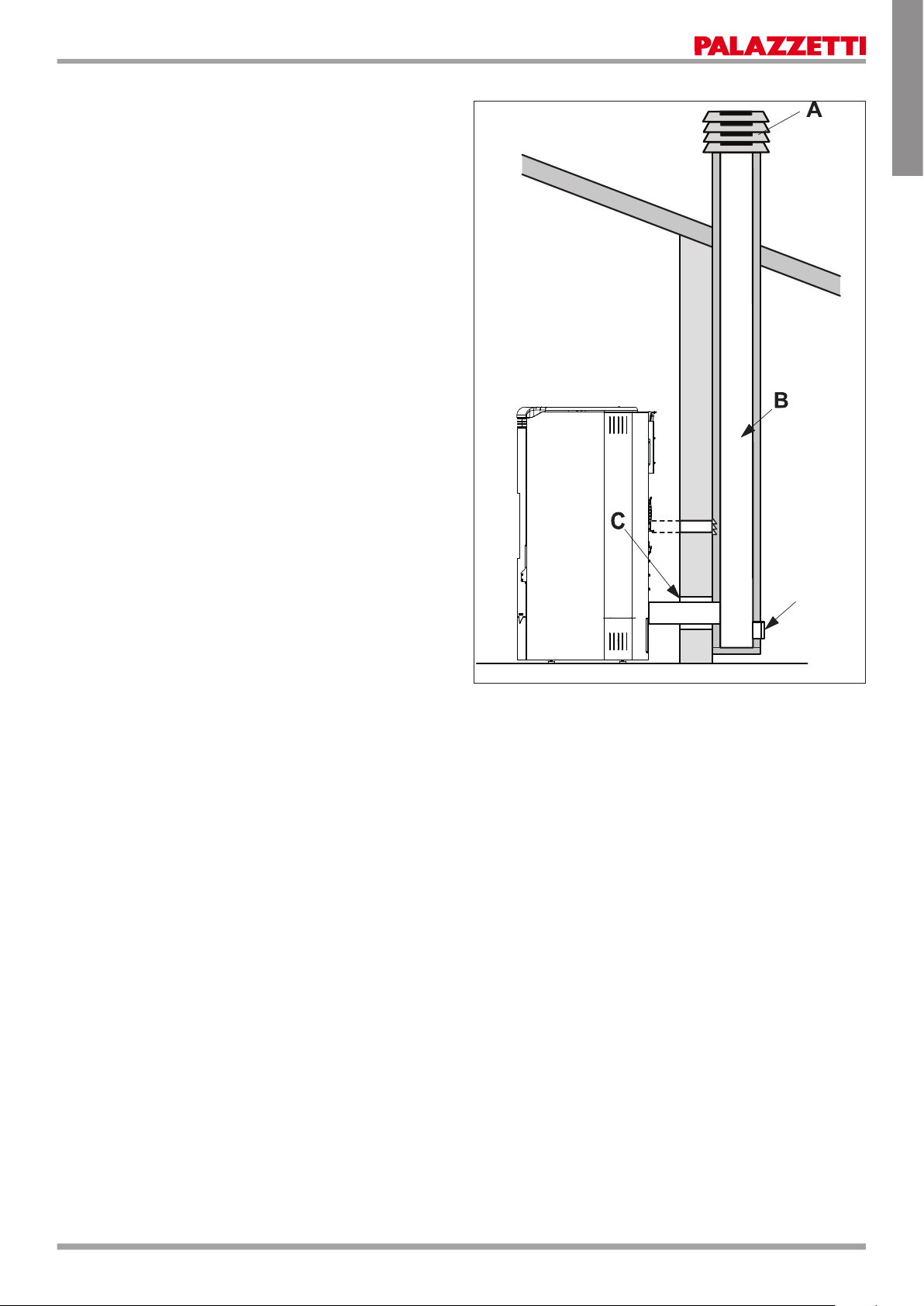

A) Comignolo antivento
B) Sezione massima di 15 x 15 cm o
diametro 15 cm e altezza massima di
4 - 5 metri
C) Sigillare
D) Ispezione
Fig. 5.5.1
5.5.1 Scarico a tetto mediante camino
tradizionale
Il camino per lo scarico dei fumi
deve essere realizzato da personale
qualificato in osservanza alle norme
UNI 10683- EN 1856-1-2- EN 1857-
EN 1443- EN 13384-1-3- EN 12391-1
sia per quanto riguarda le dimensioni
che per i materiali utilizzati nella sua
costruzione.
Lo scarico dei fumi attraverso un
camino tradizionale (Fig. 5.5.1) può
essere fatto purché ci si assicurari
sullo stato di manutenzione
del camino. In caso di camino
vecchio si consiglia di provvedere
al risanamento introducendo una
tubazione in acciaio opportunamente
isolata (lana di roccia, vermiculite).
D

18
004778140 - 15/01/2020 - PN - Italy
6 Installazione
L’installazione deve essere eettuata
da personale qualificato in osservanza
alla norma EN 10683.

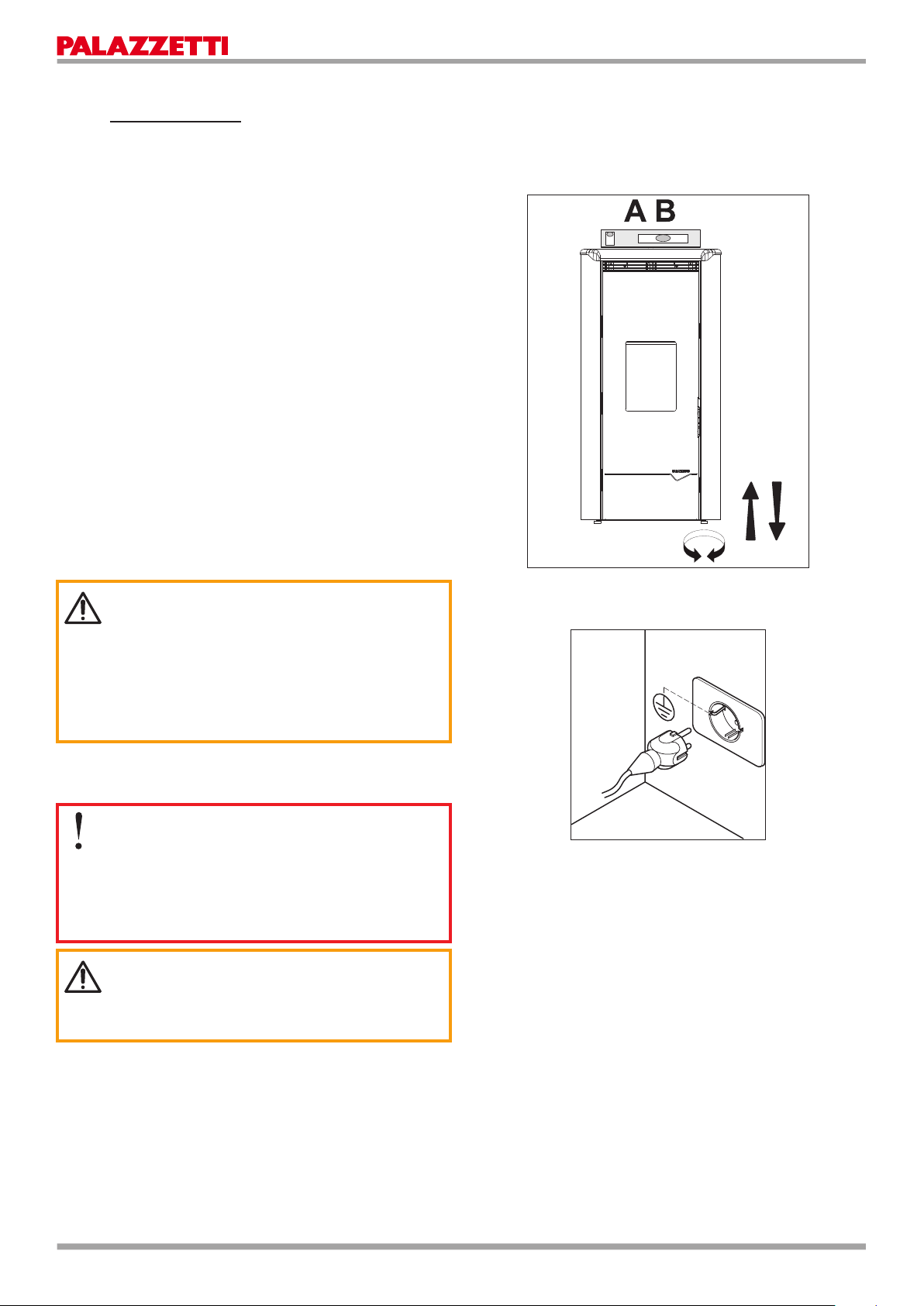

6.1 Livellamento della stufa
La stufa deve essere livellata, con l’ausilio
di un’asta a bolla, agendo sui piedini di
regolazione (Fig. 6.1).
A B = Asta a Bolla
6.2 Allacciamento agli impianti
6.2.1 Collegamento elettrico
È suciente collegare la stufa all’impianto
elettrico attraverso la spina in dotazione
(Fig. 6.2.1).
Il collegamento elettrico (spina) deve
essere facilmente accessibile anche dopo
l’installazione della stufa.
6.2.1.1 Messa a terra
Fig. 6.1
Fig. 6.2.1
Il condottodi scarico fumideve essere
dotato di proprio collegamento a
terra.
È obbligatorio che l’impianto
sia provvisto di messa a terra e
di interruttore differenziale in
ottemperanza alle leggi vigenti (Fig.
6.7.1.1).
Se il cavo di alimentazione
risulta danneggiato, deve
essere sostituito dal servizio di
assistenza tecnica o da un tecnico
qualificato, in modo da prevenire
ogni rischio.

19
ITALIANO
004778140 - 15/01/2020 - PN - Italy
Fig. 6.2.2
6.2.2 Allacciamento ad un termostato esterno
È possibile collegare alla stufa un
termostato esterno che accenda
e spenga la stufa in funzione della
temperatura impostata.
Quando la temperatura è soddisfatta
il termostato apre il circuito quindi
spegne la stufa.
Il termostato esterno deve essere
collegato ai due morsetti presenti sul
posteriore della stufa e che di fabbrica
viene dato munito di sonda. Scollegare
la sonda e collegare i due contatti del
termostato (Fig. 6.2.2).
È importante impostare la stufa
nella configurazione 1 seguendo
le istruzioni riportate nel paragrafo
“Configurazione iniziale”.
Dopo l’installazione del termostato,
la stufa deve essere accesa
manualmente mentre il termostato
è nello stato di “chiamata”. Tale
operazione si rende necessaria
anche nell’eventualità che si verifichi
un’interruzione di alimentazione
elettrica o qualora la stufa venga
spenta manualmente.
Onde evitare sovrapposizioni di
fasce orarie di funzionamento, si
consiglia di disattivare il timer della
stufa impostandolo su OFF.
20.3
16
16

20
004778140 - 15/01/2020 - PN - Italy
Fig. 6.2.3
Fig. 6.2.4
Fig. 6.2.5
Sonda temperatura
ambiente
Sonda puer
Sonda puer

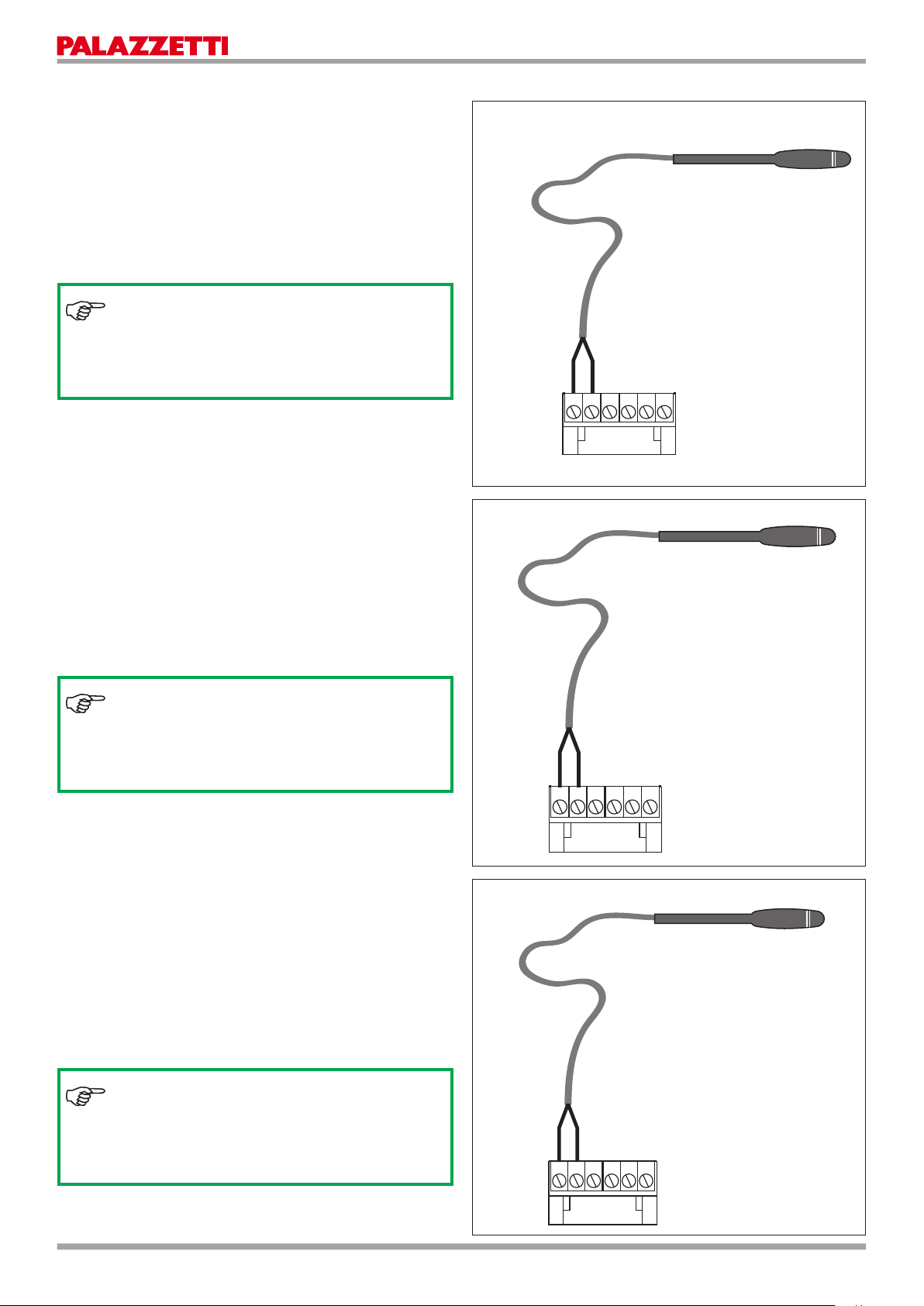

6.2.3 Funzionamento con sonda ambiente
In talune circostanze può essere
utile far sì che la stufa moduli
il proprio funzionamento in base
alla temperatura letta dalla sonda
ambiente presente sulla stufa stessa
(Fig. 6.2.3).
6.2.4 Allacciamento ad un Accumulo con
serpentino
È possibile far in modo che la stufa
mantenga intemperaturaun accumulo
dotato di serpentino.
In questo caso è suciente scollegare
la sonda di temperatura ambiente
a bordo della stufa e prolungarla
fino al pozzetto per sonda, presente
sull’accumulo (Fig. 6.2.4).
6.2.5 Allacciamento ad un Accumulo senza
serpentino
È possibile far in modo che la stufa
mantenga intemperaturaun accumulo
sprovvisto di serpentino.
In questo caso è suciente scollegare
la sonda di temperatura a bordo della
stufa e prolungarla fino al pozzetto per
sonda, presente sull’accumulo
(Fig. 6.2.5).
È importante impostare la stufa
nella configurazione 2 seguendo
le istruzioni riportate nel paragrafo
“Configurazione iniziale”.
È importante impostare la stufa
nella configurazione 3 seguendo
le istruzioni riportate nel paragrafo
“Configurazione iniziale”.
È importante impostare la stufa
nella configurazione 4 seguendo
le istruzioni riportate nel paragrafo
“Configurazione iniziale”.
1 6
1 6
1 6
