Palazzetti ECOMONOBLOCCO WT 78F N Manual

Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung dieAnleitungen
stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l'installation, l'entretien ou l'utilisation du produit.
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto..
ECOMONOBLOCCO WT 78F N
IT MANUALE DI INSTALLAZIONE E MANUTENZIONE
EN INSTALLATION AND MAINTENANCE MANUAL
DE INSTALLATIONS,UND WARTUNGSANLEITUNGEN
FR NOTICE D’INSTALLATION
ES MANUAL DE INSTALACIÓN Y MANTENIMIENTO

Gentile cliente,
desideriamo innanzitutto rinGraziarlaper la preferenza che ha voluto accordarci
acquistando il nostro prodotto eci conGratuliamo con lei per la scelta.
per consentirledi utilizzare al meGlio il suo ecomonoblocco, la invitiamo a
seGuire attentamente quanto descritto nel presente manuale.
IT
dear customer,
We’dlike to thank you for havinG purchased one of our products and
conGratulate you on your choice.
tomake sure you Get the most out of your ecomonoblocco, please carefully
folloW the instructions provided in this manual.
sehr Geehrter kunde,
zuallererst möchten Wir ihnen für den uns GeWährten
vorzuG danken und ihnen zur Wahl Gratulieren.
damit sie ihren neuen ecomonoblocco so Gut Wie möGlich benutzen können,
bitten Wir sie, die in dieser bedienunGs- und WartunGsanleitunG enthaltenen
anGaben Genau zu befolGen.
cher client,
nous souhaitons avant tout vous remercier de la préférence que vous nous
avez accordée en achetant notre produit et vous félicitions pour votre choix.
afin de vous permettre de profiter au mieux de votre nouveau ecomonoblocco,
nous vous invitons àsuivre attentivement les instructions reportées dans cette
notice.
estimado cliente,
deseamos aGradecerle por la preferencia que nos ha otorGado adquiriendo
nuestro producto ylo felicitamos por su elección.
para el mejor uso de su ecomonoblocco, lo invitamos aleer con atención cuanto
se describe en el presente manual.
GB
DE
F
ES

ITALIANO
INDICE
1 PREMESSA
1.1 SIMBOLOGIA
1.2 DESTINAZIONE D’USO
1.3 SCOPO E CONTENUTO DEL MANUALE
1.4 CONSERVAZIONE DEL MANUALE
1.5 AGGIORNAMENTO DEL MANUALE
1.6 GENERALITÀ
1.7 PRINCIPALI DIRETTIVE ANTINFORTUNISTICHE
1.8 GARANZIA LEGALE
1.9 RESPONSABILITÀ DEL COSTRUTTORE
1.10 CARATTERISTICHE DELL’UTILIZZATORE
1.11 ASSISTENZA TECNICA
1.12 PARTI DI RICAMBIO
1.13 TARGHETTA DI IDENTIFICAZIONE
1.14 CONSEGNA DEL CAMINETTO
2 AVVERTENZE PER LA SICUREZZA
2.1 AVVERTENZE PER L’INSTALLATORE
2.2 AVVERTENZE PER L’UTILIZZATORE
2.3 AVVERTENZE PER IL MANUTENTORE
3 MOVIMENTAZIONE E TRASPORTO
3.1 RIMOZIONE DELL’ IMBALLO
3.2 TRASPORTO DEL CAMINO
4 TIPO DI COMBUSTIBILE
5 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE
5.1 PRECAUZIONI PER LA SICUREZZA
5.2 POSIZIONAMENTO A SECCO
5.3 RACCOMANDAZIONI DI SICUREZZA
5.4 LIVELLAMENTO DEL CAMINO
6 INSTALLAZIONE
6.1 CONSIDERAZIONI GENERALI
6.2 PRECAUZIONI PER LA SICUREZZA
6.3 LUOGO DI INSTALLAZIONE DEL PRODOTTO
6.4 SCHEMA DI MONTAGGIO
6.5 DISTANZE DI SICUREZZA DA MATERIALI INFIAMMABILI
6.6 MESSA A TERRA
6.7 SISTEMA DI EVACUAZIONE DEI FUMI
6.8 COLLEGAMENTO AL CAMINO
6.9 PRESA D’ARIA COMBURENTE ESTERNA
6.10 SFOGO CALORE
6.11 CONTROCAPPA
7 MESSA IN SERVIZIO ED USO
7.1 MONTAGGIO DEFLETTORI E O2RING (SE PREVISTO)
7.2 MONTAGGIO REFRATTARI
7.3 PRIMA ACCENSIONE
7.4 RICARICA DEL COMBUSTIBILE
7.5 COME USARE LA PORTINA
8 MANUTENZIONE E PULIZIA
8.1 PRECAUZIONI DI SICUREZZA
8.2 PULIZIA DEL VETRO
8.3 PULIZIA DEL FOCOLARE E CASSETTO CENERE
8.4 PULIZIA INTERNA DEL FOCOLARE
8.5 PULIZIA DEL CAMINO
9 DEMOLIZIONE E SMALTIMENTO
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 3

In caso di necessità fare richiesta di un’ulteriore copia
a Palazzetti.
Cessione del caminetto
In caso di cessione del caminetto l’utente è obbligato
a consegnare al nuovo acquirente anche il presente
manuale.
1.5 AGGIORNAMENTO DEL MANUALE
Il presente manuale rispecchia lo stato dell’arte al
momento dell’immissione sul mercato del prodotto.
I prodotti già presenti sul mercato, con la relativa
documentazione tecnica, non verranno considerate da
PALAZZETTI carenti o inadeguate a seguito di eventuali
modifiche, adeguamenti o applicazione di nuove
tecnologie su prodotti di nuova commercializzazione.
1.6 GENERALITÀ
Informazioni
In caso di scambio di informazioni con il Costruttore
del caminetto fare riferimento al “serial number” del
prodotto sotto il codice a barre presente nelle etichette
che seguono il presente libretto.
Responsabilità
Con la consegna del presente manuale, Palazzetti
declina ogni responsabilità, sia civile che penale, per
incidenti derivati dalla non osservanza parziale o totale
delle speciche in esso contenute.
Palazzetti declina, altresì, ogni responsabilità derivante
da uso improprio dell’apparecchiatura od uso non corretto
da parte dell’utilizzatore, da modiche e/o riparazioni
non autorizzate, da utilizzo di ricambi non originali o non
specici per il proprio modello di ECOMONOBLOCCO
WT 78.
Manutenzione straordinaria
Le operazioni di manutenzione straordinaria devono
essere eseguite da personale qualicato ed abilitato ad
intervenire sul prodotto a cui fa riferimento il presente
manuale.
Responsabilità delle opere di installazione
La responsabilità delle opere eseguite per l’installazione
del caminetto non può essere considerata a carico della
PALAZZETTI, essa è, e rimane, a carico dell’installatore,
al quale è demandata l’esecuzione delle veriche relative
alla canna fumaria, alla presa d’aria ed alla correttezza
delle soluzioni di installazione proposte.
Devono essere rispettate tutte le norme previste dalla
legislazione locale, nazionale ed europea vigente nel
paese dove l’apparecchio è installato.
Uso
L’uso del caminetto è subordinato, oltre che alle
prescrizioni contenute nel presente manuale, anche
al rispetto di tutte le norme di sicurezza previste dalla
legislazione specica vigente nello stato dove lo stesso
è installato.
1 PREMESSA
Non operare se non si sono ben comprese tutte le notizie
riportate nel manuale; in caso di dubbi richiedere sempre
l’intervento di personale specializzato Palazzetti.
Palazzetti si riserva il diritto di modicare speciche e
caratteristiche tecniche e/o funzionali dell’apparecchiatura
in qualsiasi momento senza darne preavviso.
1.1 SIMBOLOGIA
Nel presente manuale i punti di rilevante importanza sono
evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti il corretto utilizzo
del camino e le responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene espressa una nota
di particolare rilevanza.
PERICOLO: Viene espressa un’importante nota di
comportamento per la prevenzione di infortuni o danni
materiali.
1.2 DESTINAZIONE D’USO
L’apparecchiatura Palazzetti modelloECOMONOBLOCCO
WT 78 è un caminetto, adatto alla combustione di legna
a ciocchi, per il riscaldamento residenziale, realizzato
da una struttura completamente metallica, con focolare
chiuso da un vetro ceramico.
Il caminetto funziona solo con la porta del focolare chiusa.
La destinazione d’uso sopra riportata e le congurazioni
previste dell’apparecchiatura sono le uniche ammesse
dal Costruttore: non utilizzare il caminetto in disaccordo
con le indicazioni fornite.
La destinazione d’uso indicata è valida solo per
apparecchiature in piena efcienza strutturale, meccanica
ed impiantistica. Il caminetto Palazzetti è un apparecchio
che deve essere installato ed utilizzato solo all’interno
dell’abitazione.
1.3 SCOPO E CONTENUTO DEL MANUALE
Scopo
Lo scopo del manuale è quello di consentire all’utilizzatore
di prendere quei provvedimenti e predisporre tutti i mezzi
umani e materiali necessari per un suo uso corretto,
sicuro e duraturo.
Contenuto
Questo manuale contiene tutte le informazioni necessarie
per l’installazione, l’impiego e la manutenzione del
caminetto ECOMONOBLOCCO WT 78.
La scrupolosa osservanza di quanto in esso descritto
garantisce un elevato grado di sicurezza ed efcienza
del caminetto.
1.4 CONSERVAZIONE DEL MANUALE
Conservazione e consultazione
Il manuale deve essere conservato con cura e deve
essere sempre disponibile per la consultazione, sia da
parte dell’utilizzatore che degli addetti al montaggio ed
alla manutenzione.
Il manuale Istruzione Uso e Manutenzione è parte
integrante del caminetto.
Deterioramento o smarrimento
4 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

ITALIANO
1.7 PRINCIPALI DIRETTIVE
ANTINFORTUNISTICHE
A) Direttiva 2014/35 UE: “Materiale elettrico destinato
ad essere adoperato entro taluni limiti di tensione “.
B) Direttiva 2014/30 UE: “Ravvicinamento delle
legislazioni degli Stati membri relative alla
compatibilità elettromagnetica”.
C) Direttiva 89/391/CEE: “Attuazione delle misure volte
a promuovere il miglioramento della sicurezza e
della salute dei lavoratori durante il lavoro”.
D) Regolamento (UE) n. 305/2011 del Parlamento
europeo e del Consiglio, del 9 marzo 2011
, che fissa condizioni armonizzate per la
commercializzazione dei prodotti da costruzione
e che abroga la direttiva 89/106/CEE del
Consiglio Testo rilevante ai ni del SEE.
E) Direttiva 85/374/CEE: “Concernente il
riavvicinamento delle disposizioni legislative,
regolamentari ed amministrativee degli stati
membri in materia di responsabilità per danno
da prodotti difettosi”.
F) Direttiva 2014/53 UE: “Riguardante le
apparecchiature radio e le apparecchiature
terminali di telecomunicazione e il reciproco
riconoscimento della loro conformità”.
1.8 GARANZIA LEGALE
L’utente per poter usufruire della garanzia legale, di
cui alla Direttiva CEE 1999/44/CE deve osservare
scrupolosamente le prescrizioni indicate nel presente
manuale, ed in particolare:
• operare sempre nei limiti d’impiego del caminetto;
•effettuare sempre una costante e diligente
manutenzione;
•autorizzare all’uso del prodotto persone di provata
capacità, attitudine ed adeguatamente addestrate allo
scopo.
L’inosservanza delle prescrizioni contenute in questo
manuale implicherà l’immediata decadenza della
garanzia.
1.9 RESPONSABILITÀ DEL COSTRUTTORE
Il Costruttore declina ogni responsabilità civile e penale,
diretta o indiretta, dovuta a:
•installazione non conforme alle normative vigenti nel
paese ed alle direttive di sicurezza;
•inosservanza delle istruzioni contenute nel manuale;
•installazione da parte di personale non qualicato e
non addestrato;
• uso non conforme alle indicazioni di sicurezza;
•modiche e riparazioni non autorizzate dal costruttore
effettuate sulla macchina;
•utilizzo di ricambi non originali o non specici per il
modello di focolare;
• carenza di manutenzione;
• eventi eccezionali.
1.10 CARATTERISTICHE DELL’UTILIZZATORE
L’utilizzatore del caminetto deve essere una persona
adulta e responsabile provvista delle conoscenze
tecniche necessarie per la manutenzione ordinaria dei
componenti del caminetto.
Fare attenzione che i bambini non si avvicinino al
caminetto mentre è in funzione.
1.11 ASSISTENZA TECNICA
Palazzetti è in grado di risolvere qualunque problema
tecnico riguardante l’impiego e la manutenzione
nell’intero ciclo di vita della macchina.
La sede centrale è a vostra disposizione per indirizzarvi
al più vicino centro di assistenza autorizzato.
1.12 PARTI DI RICAMBIO
Impiegare esclusivamente parti di ricambio originali.
Non attendere che i componenti siano logorati dall’uso
prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della rottura
favorisce la prevenzione degli infortuni derivanti da
incidenti causati proprio dalla rottura improvvisa dei
componenti, che potrebbero provocare gravi danni a
persone e cose.
Eseguire i controlli periodici di manutenzione come
indicato nel capitolo “Manutenzione e Pulizia”.
1.13 TARGHETTA DI IDENTIFICAZIONE
La targhetta matricola è posta sotto il focolare sul lato
destro del caminetto (accessibile sollevando il piano
fuoco) e riporta tutti i dati caratteristici relativi al prodotto,
compresi i dati del Costruttore, il numero di Matricola e
il marchio .
Il numero di matricola deve essere sempre indicato per
qualsiasi tipo di richiesta riguardante il caminetto.
1.14 CONSEGNA DEL CAMINETTO
Il caminetto viene consegnato perfettamente imballato
e ssato ad una pedana in legno che ne permette la
movimentazione mediante carrelli elevatori e/o altri
mezzi.
All’interno del caminetto viene allegato il seguente
materiale:
• manuale di uso, installazione e manutenzione;
• libretto di prodotto;
• etichetta codice a barre;
• libretto di impianto;
• guanto di protezione.
• maniglia fredda di apertura registro aria comburente
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 5

2 AVVERTENZE PER LA
SICUREZZA
2.1 AVVERTENZE PER L’INSTALLATORE
•Vericare che le predisposizioni all’accoglimento del
caminetto siano conformi ai regolamenti locali, nazionale
ed europei.
•Osservare le prescrizioni indicate nel presente
manuale.
•Vericare che le predisposizioni della canna fumaria
e della presa d’aria siano conformi al tipo di installazione
e ai regolamenti locali, nazionale ed europei.
•Non effettuare collegamenti elettrici volanti con cavi
provvisori o non isolati.
•Vericare che la messa a terra dell’impianto elettrico
sia efciente.
•Usare sempre i dispositivi di sicurezza individuale e
gli altri mezzi di protezione previsti per legge.
2.2 AVVERTENZE PER L’UTILIZZATORE
•Predisporre il luogo d’installazione del camino
secondo i regolamenti locali, nazionale ed europei.
•Il caminetto, essendo una macchina da riscaldamento,
presenta delle superci esterne particolarmente calde.
Per questo motivo si raccomanda la massima cautela
durante il funzionamento; in particolare:
A) Non toccare e non avvicinarsi al vetro della porta,
potrebbe causare ustioni;
B) non toccare nessuna parte del camino;
C) non scaricare le ceneri;
D) non eseguire pulizie di qualunque tipo;
E) fare attenzione che i bambini non si avvicinino.
•Osservare le prescrizioni indicate nel presente
manuale.
•Rispettare le istruzioni e gli avvertimenti evidenziati
dalle targhette esposte sul caminetto.
•Le targhette sono dispositivi antinfortunistici , pertanto
devono essere sempre perfettamente leggibili. Qualora
risultassero danneggiate ed illeggibili è obbligatorio
sostituirle, richiedendone il ricambio originale al
costruttore.
•Utilizzare solo il combustibile conforme alle indicazioni
riportate sul capitolo relativo alle caratteristiche del
combustibile stesso.
•Seguire scrupolosamente il programma di
manutenzione ordinaria e straordinaria al caminetto e
all’impianto.
•Non impiegare il caminetto senza prima avere
eseguito l’ispezione giornaliera come prescritto al capitolo
“Manutenzione” del presente manuale.
•Non utilizzare il caminetto in caso di funzionamento
anomalo, sospetto di rottura o rumori.
• Non gettare acqua sul caminetto.
•Durante la pulizia non appoggiarsi sulla porta aperta.
•Non usare il caminetto come supporto od ancoraggio
di qualunque tipo.
•Non pulire il caminetto no a completo raffreddamento
di struttura e ceneri.
•Eseguire tutte le operazioni nella massima sicurezza
e calma.
•In caso di incendio al camino cercare di spegnere il fuoco
nel caminetto chiudendo tutta l’aria primaria necessaria
alla combustione e successivamente soffocando la
amma, chiudendo l’aria di combustione tramite il registro
aria comburente. Chiamare immediatamente il pronto
intervento.
•Non usare il caminetto come inceneritore di riuti,
usare solo il combustibile raccomandato.
•In caso di malfunzionamento del caminetto dovuto ad
un tiraggio non ottimale della canna fumaria effettuare
la pulizia della stessa secondo la procedura descritta
nel paragrafo 9.4 rivolgendosi a personale qualicato.
La pulizia della canna fumaria deve essere effettuata
comunque almeno una volta all’anno.
Un tiraggio non ottimale della canna fumaria può
essere causato anche da condizioni atmosferiche
particolarmente avverse (tipicamente bassa pressione o
zone particolarmente ventose): in tal caso è necessario
fare riscaldare bene la canna fumaria. A tale scopo
effettuare correttamente l’accensione secondo la
procedura descritta nel paragrafo 8.2.
2.3 AVVERTENZE PER IL MANUTENTORE
Osservare le prescrizioni indicate nel presente manuale.
•Usare sempre i dispositivi di sicurezza individuale e
gli altri mezzi di protezione.
•Prima di iniziare qualsiasi operazione di manutenzione
assicurarsi che il caminetto, nel caso in cui sia stata
utilizzato,si sia raffreddato.
Qualora anche uno solo dei dispositivi di sicurezza
risultasse non funzionante, il caminetto stesso è da
considerarsi non funzionante.
•Togliere l’ alimentazione elettrica prima di intervenire
su parti elettriche, elettroniche e connettori.
•L’apparecchio può essere utilizzato da bambini
di età non inferiore a 8 anni e da persone con ridotte
capacità fisiche, sensoriali o mentali, o prive di
esperienza o della necessaria conoscenza, purché
sotto sorveglianza oppure dopo che le stesse abbiano
ricevuto istruzioni relative all’uso sicuro dell’apparecchio
e alla comprensione dei pericoli ad esso inerenti. I
bambini non devono giocare con l’apparecchio. La
pulizia e la manutenzione destinata ad essere effettuata
dall’utilizzatore non deve essere effettuata da bambini.
•L’utente non specializzato deve essere tutelato
dall’accesso a qualunque parte possa esporlo a pericoli.
Non deve perciò essere autorizzato ad intervenire su parti
interne a rischio (elettrico o meccanico), nemmeno se è
prescritto il distacco dell’alimentazione elettrica.
•Non guardare la amma per lungo tempo
6 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

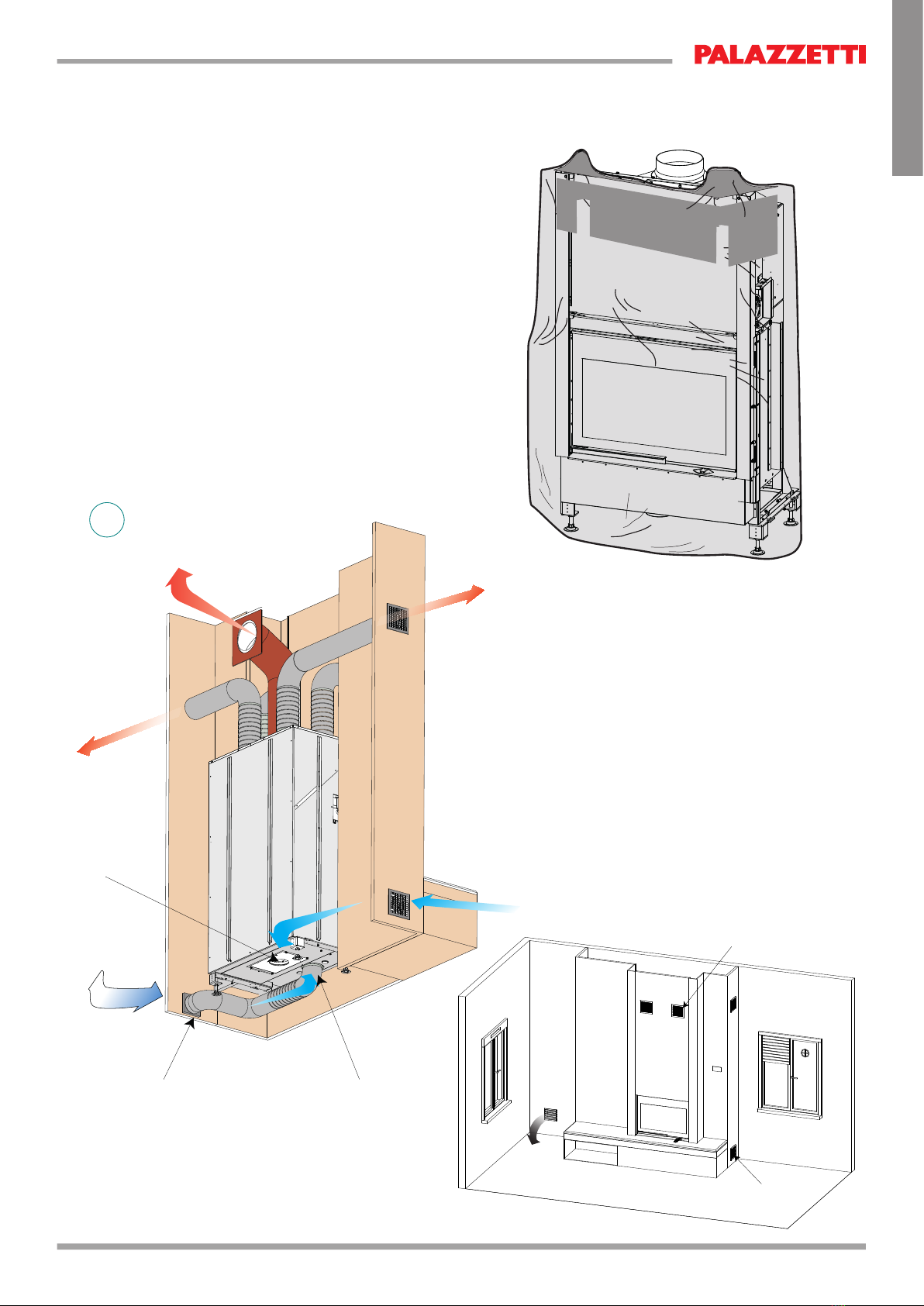

Fig. 1
Fig. 2
ITALIANO
3 MOVIMENTAZIONE E
TRASPORTO
Il caminetto viene consegnato con la struttura metallica
montata, con il rivestimento separato, in un imballo
adeguato ai lunghi trasporti. Consigliamo di disimballare il
caminetto solo quando è giunto sul luogo di installazione.
Il caminetto viene consegnato completo di tutte le parti
previste.
Fare attenzione che i bambini non giochino con i
componenti dell’imballo (es. pellicole e polistirolo).
Pericolo di soffocamento!
3.1 RIMOZIONE DELL’ IMBALLO
Rimuovere le viti che ssano i piedini del camino alla
paletta (Fig. 1) e rimuovere la paletta.
Smantellamento e smaltimento dei materiali possono
essere afdati anche a terzi, purchè si ricorra sempre
a ditte autorizzate al recupero ed all’eliminazione dei
materiali in questione.
Attenersi sempre e comunque alle normative in
vigore nel paese dove si opera per lo smaltimento
dei materiali ed eventualmente per la denuncia di
smaltimento.
Tutte le operazioni di smontaggio per la demolizione
devono avvenire ad apparecchio fermo.
3.2 TRASPORTO DEL CAMINO
Accertarsi che il carrello sollevatore abbia una portata
superiore al peso dell’apparecchiatura da sollevare. Al
manovratore dei mezzi di sollevamento spetterà tutta la
responsabilità del sollevamento dei carichi.
L’ Ecomonoblocco WT78 presenta nei lati destro e
sinistro delle feritoie per l’inserimento di strumenti di
sollevamento del camino .
Vericare che la portata delle funi sia adeguata al peso
della macchina.
Durante il sollevamento evitare strappi o bruschi
movimenti.
Fare attenzione alla tendenza allo sbilanciamento
dell’apparecchiatura.
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 7

4 TIPO DI COMBUSTIBILE
Gli Ecomonoblocchi vanno alimentati preferibilmente
con legna di faggio/betulla ben stagionata. Ciascun tipo
di legna possiede caratteristiche diverse che inuenzano
anche il rendimento della combustione.
L’uso delle conifere (pino-abete) è sconsigliato:
contengono elevate quantità di sostanze resinose che
intasano velocemente la canna fumaria.
Non possono essere bruciati: cascami, corteccia, legna
trattata con vernici, pannelli, carbone, materiali plastici;
in questi casi decade la garanzia dell’apparecchio.
IMPORTANTE: l’uso continuo e prolungato di legna
particolarmente ricca di olii aromatici (es. eucalipto, mirto,
ecc.) provoca il deterioramento repentino dei componenti
interni che compongono il prodotto.
La resa nominale in kW del caminetto dichiarata,
si ottiene bruciando una corretta quantità di legna,
facendo attenzione a non sovraccaricare la camera di
combustione.
La lunghezza ideale della legna è di circa 33 cm e
deve essere sistemata in posizione orizzontale e non
in verticale.
L’umidità massima deve essere del 25%.
La norma di riferimento per il combustibile e la UNI/ISO
17225-1 “legna a ciocchi di origine forestale”.
5 PREPARAZIONE DEL LUOGO DI
INSTALLAZIONE
5.1 PRECAUZIONI PER LA SICUREZZA
La responsabilità delle opere eseguite nello spazio
d’ubicazione del caminetto è, e rimane, a carico
dell’utilizzatore; a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative alle soluzioni
d’installazione proposte.
L’utilizzatore deve ottemperare a tutti i regolamenti di
sicurezza locali, nazionale ed europei.
L’apparecchio dovrà essere installato su pavimenti con
adeguata capacità portante.
Nel caso in cui il pavimento non sia di capacità portante
sufficiente, si consiglia di utilizzare una piastra di
distribuzione del carico di dimensioni adeguate.
Le operazioni di montaggio e smontaggio del caminetto
sono riservate ai soli tecnici specializzati*.
Si raccomanda di accertarsi della loro qualica e delle
loro reali capacità.
L’installatore, prima di avviare le fasi di montaggio
o di smontaggio della macchina, deve ottemperare
alle precauzioni di sicurezza previste per legge ed in
particolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psicosiche e deve
vericare che i dispositivi antinfortunistici individuali e
personali, siano integri e perfettamente funzionanti;
C) deve indossare i guanti antinfortunistici;
D) deve indossare scarpe antinfortunistiche;
E) deve accertarsi che l’area interessata alle fasi di
montaggio e di smontaggio sia libera da ostacoli.
5.2 POSIZIONAMENTO A SECCO
•Si consiglia di pre-montare il caminetto a secco per
rendersi conto degli ingombri dei vari componenti e dei
passaggi delle prese d’aria. Il piano fuoco deve risultare
allo stesso livello del piano del rivestimento.
•É necessario fare coincidere la parte frontale anteriore
dell’apparecchiatura con il lo interno del piano di marmo
lasciando una fessura di 5 mm in modo da permettere
la libera dilatazione dell’ ECOMONOBLOCCO WT 78
(Fig. 3).
I rivestimenti Palazzetti sono realizzati rispettando i
requisiti tecnici e di sicurezza dettati dalle norme vigenti.
5.3 RACCOMANDAZIONI DI SICUREZZA
Il rivestimento del caminetto, indipendentemente dal
materiale impiegato, deve essere autoportante rispetto
al monoblocco e non essere a contatto con questo.
Eventuali coperture in materiale combustibile poste al di
sopra del generatore devono essere schermate mediante
diaframmi in materiale isolante non combustibile.
In caso di pavimenti realizzati in materiale combustibile
è necessario interporre tra la stufa e pavimento un
sottofondo ignifugo.
5.4 LIVELLAMENTO DEL CAMINO
Per regolare l’altezza nale dell’ ECOMONOBLOCCO
WT 78 (altezza piano fuoco del rivestimento) sarà
sufciente agire sulle viti di regolazione predisposte
sulle gambe. Registrare i piedini no a portare la stufa
ad una distanza in altezza dal prolo coprimarmo di 5
mm e una distanza di sicurezza in profondità dal piano
marmo di 5 mm avendo cura che la base del focolare
sia a bolla (AB) (Fig. 3).
L’altezza minima dei piedini (A) rispetto a terra deve
essere minimo di 70 mm (FIG. 4) per permettere
l’inserimento del tubo aria comburente sotto il camino.
8 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

(4x)
Min 70 mm
+
-
A
min. 5 mm
min. 5 mm
B
B
Fig. 3
Fig. 4
ITALIANO
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 9

6 INSTALLAZIONE
6.1 CONSIDERAZIONI GENERALI
Nei paragrafi successivi sono riportate alcune
indicazioni da rispettare per ottenere il massimo
rendimento del prodotto acquistato.
Le seguenti indicazioni rimangono comunque
subordinate al rispetto di eventuali leggi e normative
nazionali, regionali e comunali vigenti nel paese
dove avviene l’installazione del prodotto.
In Italia l’installazione deve essere effettuata da
personale qualicato in osservanza alla norma UNI
10683.
6.2 PRECAUZIONI PER LA SICUREZZA
La responsabilità delle opere eseguite nello spazio
d’ubicazione del camino è a carico dell’utilizzatore;
a quest’ultimo è demandata anche l’esecuzione
delle veriche relative alle soluzioni d’installazione
proposte.
L’utilizzatore deve ottemperare a tutti i regolamenti
di sicurezza locali, nazionale ed europei.
L’apparecchio dovrà essere installato su pavimenti
con adeguata capacità portante.
Le istruzioni di montaggio e smontaggio del camino
sono riservate ai soli tecnici specializzati. È sempre
consigliabile che gli utenti si rivolgano al nostro
servizio di assistenza per le richieste di tecnici
qualicati.
Nel caso in cui intervengano altri tecnici si
raccomanda di accertarsi sulle loro reali capacità.
L’installatore, prima di avviare le fasi di montaggio
o di smontaggio del camino, deve ottemperare alle
precauzioni di sicurezza previste per legge ed in
particolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psicosiche
e deve vericare che i dispositivi antinfortunistici
individuali e personali, siano integri e
perfettamente funzionanti;
C) deve indossare i guanti antinfortunistici;
D) deve indossare scarpe antinfortunistiche;
E) deve usufruire di utensili muniti di isolamento
elettrico;
F) deve accertarsi che l’area interessata alle fasi
di montaggio e di smontaggio sia libera da
ostacoli.
6.3 LUOGO DI INSTALLAZIONE DEL PRODOTTO
Nel libretto di prodotto allegato sono indicate le
distanze minime espresse in cm che devono essere
rispettate nel posizionamento del prodotto rispetto
a materiali e oggetti combustibili.
Proteggete tutte le strutture che potrebbero
incendiarsi se esposte a eccessivo calore.
Pavimenti costituiti da materiale inammabile come
ad esempio: legno, parquet, linoleum, laminato o
coperti da tappeti, devono essere protetti da una
base ignifuga sotto la stufa, di dimensioni sufcienti.
Il costruttore declina ogni responsabilità per eventuali
variazioni delle caratteristiche del materiale
costituente il pavimento sotto la protezione.
Eventuali elementi in legno (es. travi) o in materiale
combustibile situati in prossimità del camino vanno
protetti con materiale ignifugo.
Prevedere uno spazio tecnico accessibile per
eventuali manutenzioni.
Si ricorda di rispettare la distanza minima dai
materiali infiammabili, riportata sulla targhetta
identicativa dei tubi usati per realizzare il camino.
L’apparecchio è provvisto di ruote per il
posizionamento; porre particolare attenzione a
proteggere adeguatamente i pavimenti in legno
o parquet per evitare che il peso dell’apparecchio
possa rovinarli durante lo spostamento.
6.4 SCHEMA DI MONTAGGIO
In Fig. 6 è rappresentato in modo esemplicativo, uno
schema di montaggio, non deve essere installato in
canna fumaria condivisa.
A) Sigillare
B) Presa aria esterna (sotto piano fuoco)
C) Griglia recupero calore con sezione minima 1263
cm2
D) Controcappa e struttura portante ignifuga
E) Rivestimento in bra ceramica o in lana di roccia
provvisto di foglio di alluminio esterno
F) Schermare le parti in legno con materiale ignifugo
G) Distanza min. 20 mm tra rivestimento ed
ECOMONOBLOCCO WT 78
H) INGRESSO ARIA SCAMBIO CALORE . La sezione
minima di passaggio aria deve essere non inferiore
a 842 cm2
•Per una corretta installazione, il canale da fumo tra
l’ECOMONOBLOCCO WT 78 e il camino va fatta a
tenuta stagna sigillando, con materiale adatto alle alte
temperature, tutti i giunti di unione.
•Qualora l’ECOMONOBLOCCO WT 78 venga
installato su una canna fumaria precedentemente usata
da altri focolari è necessario provvedere ad una accurata
pulizia per evitare anomali funzionamenti e prevenire
l’eventuale incendio degli incombusti che si depositano
sulle pareti interne dello stesso.
•Una installazione non corretta può pregiudicare la
sicurezza dell’apparecchiatura.
•Il rivestimento deve essere realizzato in materiale
ignifugo.
10 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

20 mm
H
G
E
D
C
A
B
FIG. 6.2 -
X2
Y2
X1
Z
Y1
FIG. 6.1
FIG. 6
[cm]
X1 180
X2 10
Y1 70
Y2 70
Z80
ITALIANO
6.5 DISTANZE DI SICUREZZA DA MATERIALI
INFIAMMABILI
•In presenza di strutture o materiali inammabili sul
retro o adiacenti al focolare la distanza minima da essi
deve essere come da tabella allegata. (FIG. 6.1)
•Tutti i materiali combustibili che si trovano nella zona
di irraggiamento del calore dal vetro della porta devono
essere posti ad una distanza da esso di almeno 180 cm.
6.6 MESSA A TERRA
L’ECOMONOBLOCCO WT 78 è provvisto di vite
per attacco equipotenziale atto a ricevere un cavo di
sezione da 2,5 mm2a 6 mm2, da utilizzare per ottenere
l’equipotenzialità della massa in conformità alle Norme
vigenti. Tale attacco è posto nella parte posteriore
dell’ECOMONOBLOCCO WT 78 e indicata con il simbolo
(Fig. 6.2)
* Per l’Italia tali tecnici devono essere in possesso di
abilitazione alla lettera “C” rilasciata dalla camera di
commercio in base al D.M. 37/08.
Anche la canna fumaria deve essere provvista di una
propria messa a terra in conformità alle normative vigenti.
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 11

FIG. 6.4 -
2 m
3,5 - 4 m mi
n
0,4 m

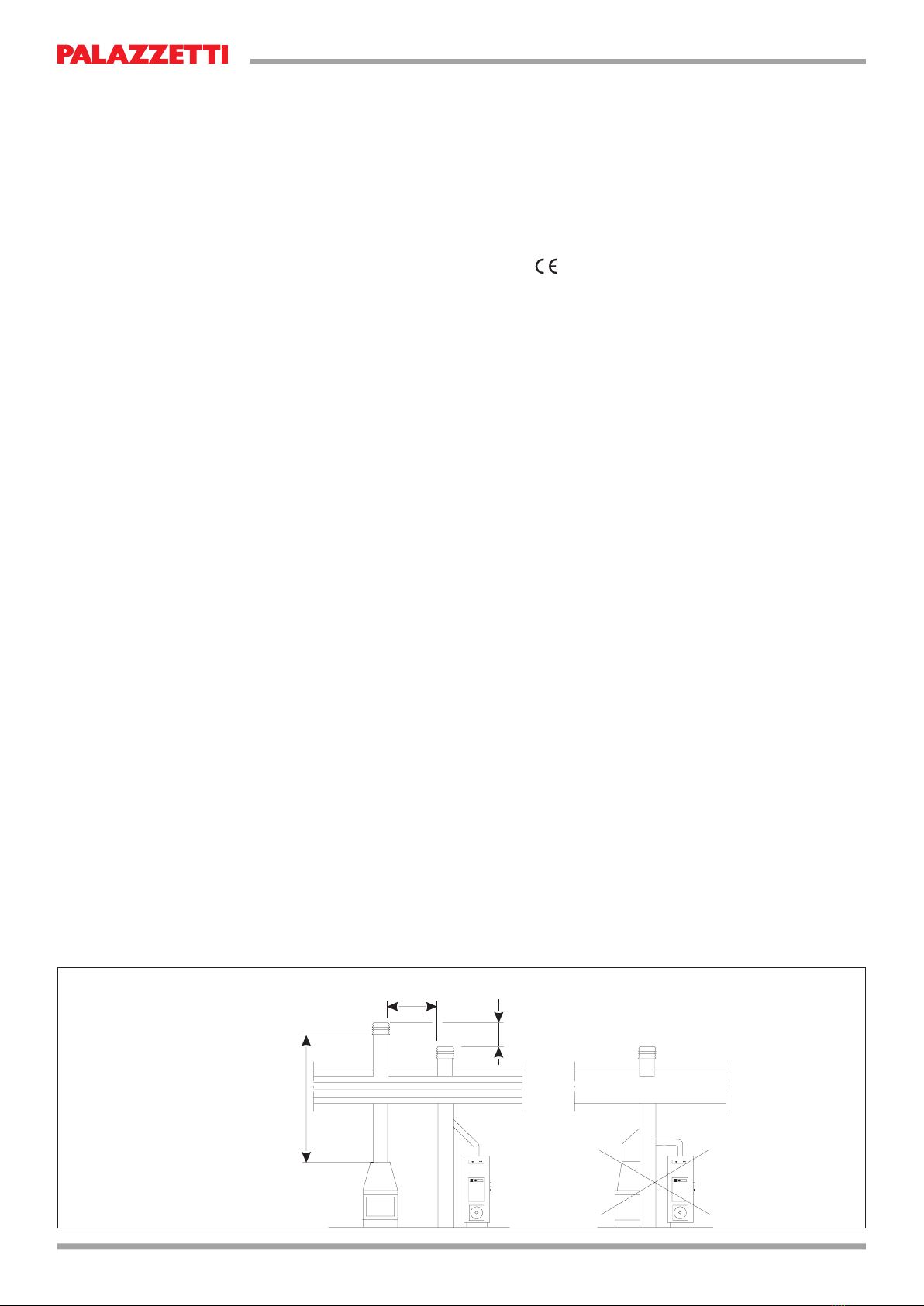

6.7 SISTEMA DI EVACUAZIONE DEI FUMI
L’ECOMONOBLOCCO WT 78 deve essere collegato ad un sistema di evacuazione fumi idoneo ad assicurare una
adeguata dispersione in atmosfera dei prodotti della combustione, in osservanza alle norme EN 1856-1-2 EN 1857, EN
1443 EN 13384-1-3, EN 12391-1, UNI 10683 sia per quanto riguarda le dimensioni che per i materiali utilizzati nella sua
costruzione.
• La dimensione del CAMINO dovrà essere conforme a quanto riportato nella scheda Tecnica (tiraggio medio 12 Pa
con portina chiusa).
I componenti dei sistemi per l’evacuazione dei prodotti della combustione devono essere dichiarati idonei alle
speciche condizioni di funzionamento e provvisti di marcatura (attraverso la dichiarazione o attestato di
conformità o del benestare tecnico europeo del prodotto).
• La sezione della canna fumaria dovrà mantenersi costante per tutta la sua altezza.
• Si consiglia un’altezza minima di 3,5÷4 m (Fig. 6.4).
• È opportuno prevedere, sotto l’imbocco del canale da fumo, una camera di raccolta con ispezione per materiali solidi
ed eventuali condense. (Fig. 6.5)
Canne fumarie FATISCENTI, costruite con materiale non idoneo sono fuorilegge e pregiudicano il buon funzionamento
dell’ECOMONOBLOCCO WT 78.
• Un PERFETTO TIRAGGIO è dato soprattutto da una condotto fumario libero da ostacoli quali strozzature, percorsi
orizzontali, spigoli; eventuali spostamenti di asse dovranno avere un percorso inclinato con angolazione max di 45°
rispetto alla verticale, meglio ancora se di soli 30°. Detti spostamenti vanno effettuati preferibilmente in prossimità del
comignolo.
• II RACCORDO FUMI tra focolare e condotto fumario dovrà avere la stessa sezione dell’ uscita fumi
dell’Ecomonobloccco W78. Il raccordo fumi deve essere a tenuta ed è vietato l’uso di tubi metallici essibili estensibili.
I cambiamenti di direzione rispetto all’uscita fumi dell’apparecchio devono essere realizzati con gomiti non superiori ai 45°
rispetto alla verticale.
• II COMIGNOLO deve essere del tipo ANTIVENTO con sezione interna equivalente a quella della canna fumaria e
sezione di passaggio dei fumi in uscita almeno DOPPIA di quella interna del condotto fumario.
• Per evitare inconvenienti nel tiraggio, ogni focolare dovrà avere un proprio sistema di evacuazione fumi indipendente.
Nel caso di presenza di più canne fumarie sul tetto è opportuno che le altre si trovino ad almeno 2 metri di distanza e che
il comignolo del caminetto SOVRASTI gli altri di almeno 40 cm (Fig. 6.4). Se i comignoli risultano accostati prevedere dei
setti divisori.
•In g. 6.6 (TETTO PIANO; B volume tecnico) e g. 6.7 (TETTO INCLINATO; B oltre il colmo) vengono visualizzati dei
consigli relativi alle distanze minime e al posizionamento dei comignoli.
• Qualora il camino che si vuole utilizzare per l’installazione fosse precedentemente collegato ad altre stufe o caminetti, è
necessario provvedere ad una accurata pulizia per evitare anomali funzionamenti e per scongiurare il pericolo di incendio
degli incombusti depositati sulle pareti interne del camino.
• In condizioni di normale funzionamento la pulizia del camino deve essere effettuata almeno una volta all’anno salvo
diverse regolamentazioni.
12 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

- 6.5 -
α
> A
≤ A
0,50 m
H min
H min
- 6.6 -
> 5 m
B
≤5 m
0,50 m
0,50 m
- 6.7 -
ITALIANO
distanze eposizionamento consiGliati per comiGnoli
Inclinazione del tetto
Roof slant
Neigung des Dachs
Distanza colmo-camino
Distance ridge cap-chimney
Abstand Dachrst und Kamin
altezza min del camino (dallo sbocco)
minimum chimney height
Mindesthöhe des Kamins
αA[m] H[m]
15°
< 1,85 0,5 oltre il colmo; above the ridge
of the roof; über den Dachrst
> 1,85 1 dal tetto; from the roof; vom
Dach
30°
< 1,5 0,5 oltre il colmo; above the ridge
of the roof; über den Dachrst
> 1,5 1,3 dal tetto; from the roof; vom
Dach
45°
< 1,3 0,5 oltre il colmo; above the ridge
of the roof; über den Dachrst
> 1,3 2 dal tetto; from the roof ; vom
Dach
60°
< 1,2 0,5 oltre il colmo; above the ridge
of the roof; über den Dachrst
> 1,2 2,6 dal tetto; from the roof; vom
Dach
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 13

- 6.8 -
max 45°
D
H=2D
A
B
C
C
G
Fig. 6.9a - 1
6.8 COLLEGAMENTO AL CAMINO
Il dimensionamento del camino deve essere effettuato
in accordo con EN 13384-1.
Si consiglia di eseguire il raccordo per l’uscita fumi, tra
l’ECOMONOBLOCCO WT 78 e il camino, mediante
curve e tubi metallici di spessore adeguato, avendo
l’attenzione di non superare l’inclinazione di 45° (vedi
Fig. 6.8:- A-curva, B-coibentazione, C-tronchetto),
qualora il camino non si trovi perpendicolare al
caminetto. A raccordo eseguito è opportuno isolare i
tubi metallici dell’uscita fumi con isolante ricoperto da
foglio di alluminio esterno.
• Non utilizzare lana di vetro o isolante con supporto
di carta: potrebbero incendiarsi.
• Tutti i componenti del sistema camino devono
essere dichiarati idonei alle speciche condizioni di
funzionamento e provvisti di marcatura CE.
6.9 PRESA D’ARIA COMBURENTE ESTERNA
E’ obbligatorio collegare l’ingresso dell’aria
comburente al tubo di presa aria in dotazione in
modo tale da evitare che il monoblocco aspiri aria
da sotto il vano fuoco (Fig. 6.9A - Fig. 6.9B).
Soluzioni per collegare il tubo e relative fascette
in dotazione:
1) una presa aria esterna (C) ricavata sulla
parete; la presa d’aria va protetta da una
griglia anti insetto (G) e va posizionata in modo
tale da non essere ostruita accidentalmente.
Deve essere realizzata in modo tale che
la supercie utile di passaggio garantisca
l’apporto della giusta quantità di ossigeno al
focolare; la sezione minima di passaggio aria
deve essere non inferiore a 842 cm2 (Fig.
6.9A).
2) una presa aria all’esterno del rivestimento
(F) utilizzando le griglie in dotazione per
fornire aria al ventilatore VENT; la presa
d’aria va posizionata in modo tale da non
essere ostruita accidentalmente. Deve essere
realizzata in modo tale che la supercie utile
di passaggio garantisca l’apporto della giusta
quantità di ossigeno al focolare; la sezione
minima di passaggio aria deve essere non
inferiore a 842 cm2 (Fig. 6.9B).
E’ vietato il prelievo di aria comburente da garage,
magazzini di materiale combustibile o da locali
soggetti a rischio di incendio.
Nel caso in cui nella stanza dove è ubicato il caminetto
siano presenti e funzionanti uno o più ventilatori di
estrazione (cappe di aspirazione) si potrebbero vericare
malfunzionamenti alla combustione causati dalla scarsità
di aria comburente.
6.10 SFOGO CALORE
Nella parte alta della cappa devono essere installate le
apposite griglie in dotazione (T).
Nel caso in cui non si utilizzino le griglie in dotazione,
prevedere una sezione minima di sfogo calore di
1263 cm2.
14 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy
L'immagine del prodotto è puramente indicativa

- 6.14 -
F
T
- 6.10 -
Fig. 6.9b -
VENT
COMBF
2
ITALIANO
6.11 CONTROCAPPA
Per la realizzazione della controcappa
si consiglia l’utilizzo del cartongesso ignifugo .
Prima di costruire la controcappa dovrà essere installata
la centralina di comando del kit di ventilazione, se
previsto.
• Nel corso della realizzazione della cappa è indispensabile
proteggere il telaio dello scorrimento portina con nylon
(Fig. 6.10). Questo per impedire che polvere, malte o
altri corpi estranei si incastrino tra le boccole e le guide
bloccando lo scorrimento della portina stessa. Rimuovere
tale la protezione a lavoro ultimato Attraverso le grigile
di areazione.
Prima di effettuare il montaggio denitivo sarà opportuno
effettuare un collaudo fumistico, ossia provare il
funzionamento del caminetto.
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 15
L'immagine del prodotto è puramente indicativa

5
6
4230 mm
3
2
140 mm
FIG. 1
FIG. 3 FIG. 4
FIG. 2
7 MESSA IN SERVIZIO ED USO
Dopo aver posizionato la stufa è necessario eseguire le seguenti operazioni:
7.1 MONTAGGIO DEFLETTORI E O2RING (SE PREVISTO)
• Aprire la porta.
•Assicurarsi che la valvola di ispezione canna fumaria sia in posizione chiusa con l’asta posizionata nella
apposita mensola (Fig. 1).
•Inserire in sequenza i deettori e O2 Ring come da schema (Fig. 2-Fig. 3-Fig. 4).
16 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

FIG. 5
FIG. 6
ITALIANO
7.2 MONTAGGIO REFRATTARI
La base in refrattario fornita già montata, deve essere visionata per vericare se durante il trasporto i componenti della base
si siano mossi creando un non corretto livellamento che non consentirebbe di procedere al montaggio dei refrattari rimanenti.
7.2.1 Per ripristinare il livellamento delle basi, spessorare dove necessario le basi laterali e centrale utilizzando la bra
vetro adesiva in dotazione. (Fig.5)
7.2.2 Inserire i due refrattari laterali dell’ interno della camera di combustione consegnati separati dalla stufa
inserendoli nelle apposite guide (Fig. 6)
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 17

S1
==
Posizione fori post-combustione
Position post-combustion holes
Position der Nachverbrennungslöcher
Emplacement des trous post-combustion
Posición fuera de combustión
FIG. 8
FIG. 7
7.2.3 Montare la parete di fondo avendo cura di inserirla nelle apposite guide (Fig. 7)
7.2.4 Applicare la staffa di bloccaggio superiore (S1) che allinea la parete di fondo ai due angolari (Fig. 8)
18 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy

S2
(2X)
FIG. 9
FIG. 10
ITALIANO
7.2.5 Montare le due parete laterali avendo cura di inserirle nelle apposite guide (Fig. 9)
7.2.6 Applicare le staffe di bloccaggio superiori (S2) che allineano le pareti laterali alla parete di fondo (Fig. 10)
cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy 19

7.3 PRIMA ACCENSIONE
Si raccomanda di effettuare tutte le operazioni manuali utilizzando il guanto in dotazione.
Le prime accensione del prodotto (siano esse dopo l’installazione che a inizio stagione) devono essere realizzate con cariche
ridotte (~2 kg/h) tenendo il prodotto acceso per almeno 4 ore a regimi bassi. Procedere con tali ritmi di carica per almeno
i successivi tre giorni, prima di poter utilizzare il prodotto al pieno delle sue capacità. Questo permetterà l’evaporazione
dell’eventuale umidità accumulata negli elementi refrattari durante le fasi di fermo.
Durante la prima accensione del camino si possono generare sgradevoli odori o fumi causati dall’evaporazione o
dall’essiccamento di alcuni materiali utilizzati. Tale fenomeno andrà via via a scomparire.
Si consiglia, durante le prime accensioni, di mantenere i locali ben arieggiati.
7.3.1 ACCENSIONE
La stufa va alimentata preferibilmente con legna di faggio ben stagionata; in taglia commerciale da 25, 33 cm.
L’umidità massima deve essere del 25%.
Ciascun tipo di legna possiede caratteristiche diverse che inuenzano anche il rendimento della combustione.
E’ assolutamente vietato fare uso di qualsiasi tipo di carbone, legna trattata con sostanze protettive del legname, cartone e
carta (usare solo per accensione).
• Aprire la porta scorrevole utilizzando apposito guanto (Fig.11).
•utilizzando la maniglia fredda in dotazione (M) aprire al massimo (+) la regolazione dell’aria primaria (Fig. 12)
• appoggiare con cautela i pezzi di legna nella camera di combustione;
• posizionare un accendi-fuoco naturale sulla catasta;
•aggiungere sopra, stecche di legna ne incrociate tra di loro;
• accendere dall’alto l’accendi-fuoco
• richiudere la porta fuoco ed assicurarsi che sia ben chiusa.
•mantenere la presa d’aria aperta per garantire una amma alta e luminosa
•ridurre l’apertura della presa dell’aria utilizzando l’apposita mano fredda, solo quando si è formata una buona
base di brace.
7.4 RICARICA DEL COMBUSTIBILE
Durante il funzionamento, per eseguire la ricarica del combustibile è necessario seguire la seguente procedura:
•Aprire lentamente la porta fuoco, onde evitare di creare una depressione d’aria nel focolare, che provocherebbe una
quasi certa fuoriuscita di fumo nell’ambiente (a seconda del tiraggio della canna fumaria).
• Ricaricare di combustibile il focolare e, quindi, richiudere la porta fuoco.
Evitate di surriscaldare il caminetto introducendo eccessive quantità di combustibile.
Introdurre combustibile quando si sono formate le braci e la amma si é abbassata.
La stufa è dotata di una valvola di bypass, che all’atto dell’apertura agevola la fuoriuscita di fumo in canna fumaria minimizzando
gli sbuf di fumo in ambiente.
7.4.1 CONTROLLO DELLA COMBUSTIONE
La combustione viene regolata inserendo la maniglia fredda in dotazione, nella leva registro posta alla base della portina
(Fig. 12).
Ruotandola in senso orario (-) o antiorario (+) si ottiene un maggiore usso d’aria comburente corrispondente ad una maggiore
amma di combustione
Ruotando la leva regolazione verso il simbolo + , si ottiene una combustione più rapida mentre spostando la regolazione
verso il simbolo – la combustione sarà più lenta, selezionare la posizione desiderata (Pos. 1-2-3)
Le posizioni 1-2-3 corrispondono ai valori di potenza certicati.
Il camino non è adatto ad un utilizzo a fuoco continuo.
Vericare sul “libretto di prodotto” allegato, eventuali “caratteristiche speciche del modello”.
Per accendere il fuoco non usare mai alcool, benzina, kerosene o altri combustibili liquidi. Tenere gli stessi lontano dal
fuoco. Non usare zollette accendi-fuoco derivate dal petrolio o di origine chimica: possono arrecare gravi danni alle pareti
del focolare.
Utilizzare esclusivamente zollette accendi-fuoco di tipo ecologico.
20 cod. 004777000 MBL - 19/12/2018 - Palazzetti - PN - Italy
