Operating Instructions
Air Conditioner
Model No.
Indoor Unit Outdoor Unit
CS-NE9LKE CU-NE9LKE
CS-NE12LKE CU-NE12LKE
CS-XE9LKE-5 CU-NE9LKE
CS-XE12LKE-5 CU-NE12LKE

2
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS2~3
REMOTE CONTROL 4~5
INDOOR UNIT 6
TROUBLESHOOTING 7
INFORMATION 32~35
QUICK GUIDE
BACK COVER
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may differ
from the actual unit. It is subjected to change
without notice for future improvement.
OPERATION CONDITION
OPERATION CONDITION
Use this air conditioner under the following
temperature range
Temperature (°C) Indoor
*DBT *WBT
COOLING Max. 32 23
Min. 16 11
HEATING Max. 30 -
Min. 16 -
+8/10°C
HEAT Max. 10 -
Min. 8 -
Temperature (°C) Outdoor
*DBT *WBT
COOLING Max. 43 26
Min. -15 -
HEATING Max. 24 18
Min. -15 -
+8/10°C
HEAT Max. - -
Min. -15 -
• This unit is still able to operate as a cooler with
outdoor temperature as low as -15°C in a non-
living room, such as a computer room, with a
room temperature of 16°C or above, and room
humidity up to 80%.
• During cooling operation, when the outdoor
temperature drops below -15°C, compressor
will be cut off and resume operation again once
the temperature rises more than -15°C.
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature
SAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classified as below:
WARNING
WARNING
This sign warns of death or serious injury.
CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an actions that
is COMPULSORY.
WARNING
WARNING
INDOOR UNITAND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire.
Do not insert your fingers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.

ENGLISH
3
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheating and fire.
Do not share the same power outlet with other
equipment to prevent overheating and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
It is strongly recommended to be installed
with Earth Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD) to prevent
electric shock or fire.
This equipment must be earthed to prevent
electrical shock or fire.
Prevent electric shock by switching off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Stop using the product when any
abnormality/failure occurs and
disconnect the power plug or turn off
the power switch and breaker.
(Risk of smoke/fire/electric shock)
Examples of
Examples of
abnormality/
abnormality/
failure
failure
• The ELCB trips frequently.
• Burning smell is observed.
• Abnormal noise or vibration of the unit
is observed.
• Water leaks from the indoor unit.
• Power cord or plug becomes
abnormally hot.
• Fan speed cannot be controlled.
• The unit stops running immediately
even if it is switched on for operation.
• The fan does not stop even if the
operation is stopped.
Contact immediately your local dealer
for maintenance/repair.
CAUTION
CAUTION
INDOOR UNITAND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front
of the airflow outlet to avoid propagation fire.
Do not expose yourself directly to cold air for a
long period.
Do not sit or step on the unit, you
may fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Do not switch ON the indoor unit when waxing
the floor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit from falling down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to
be used for a long period of time.
New batteries of the same type must be
inserted following the polarity stated to prevent
malfunction of the remote control.

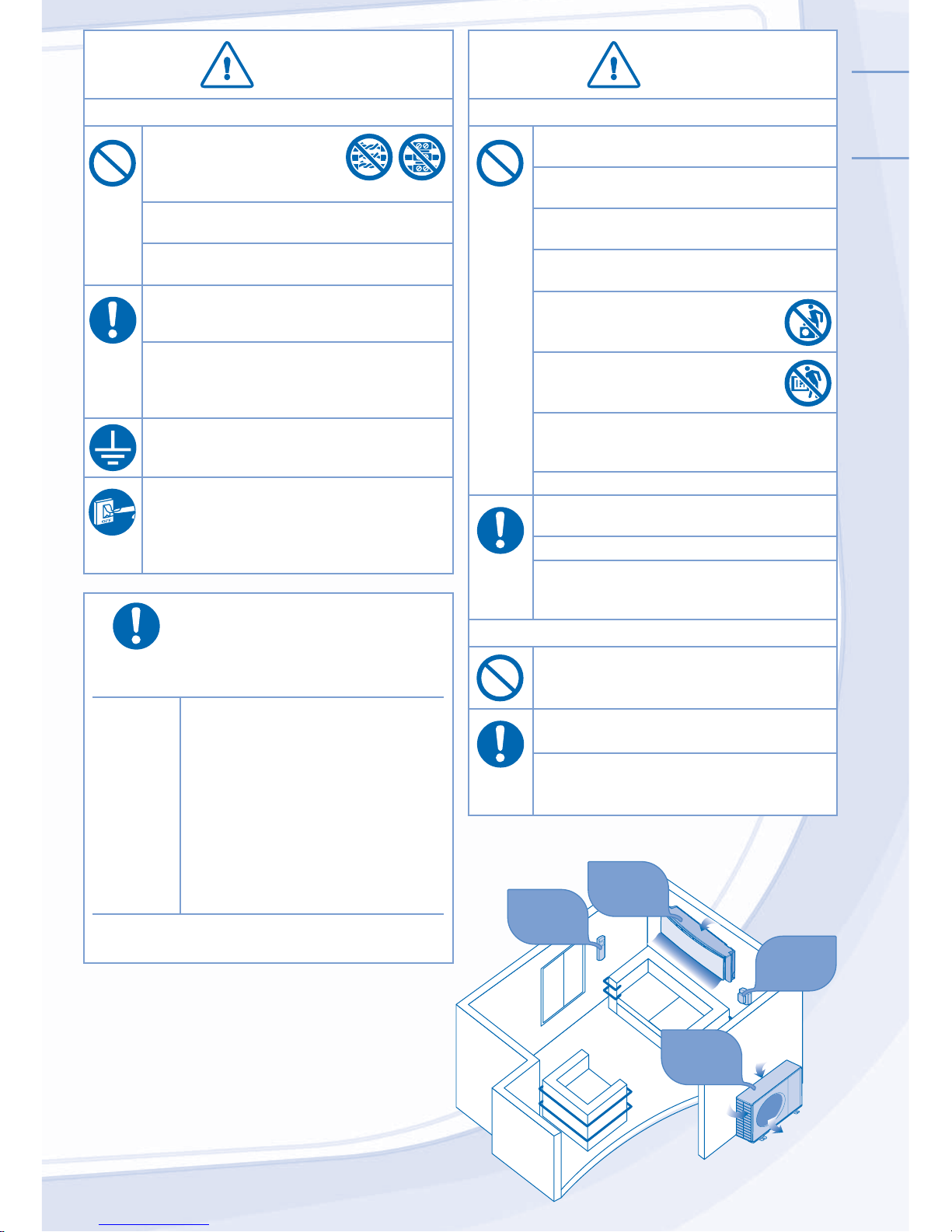

Air Inlet
Air Inlet
Air Outlet
Air Outlet
Air Outlet
Air Outlet
Air Inlet
Air Inlet
Air Inlet
Air Inlet
Indoor
Unit
Power
Supply
Remote
Control
Outdoor
Unit

4
REMOTE CONTROL

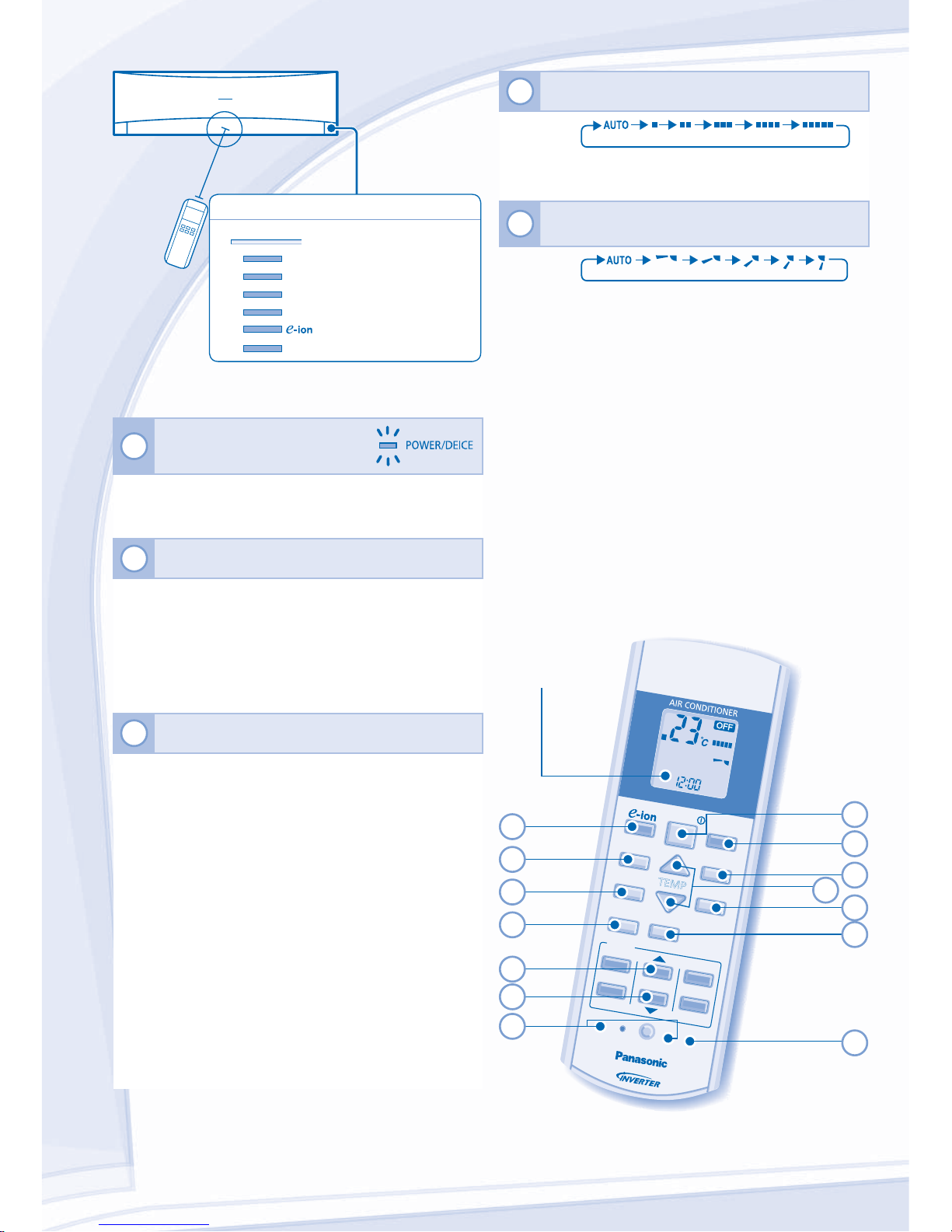

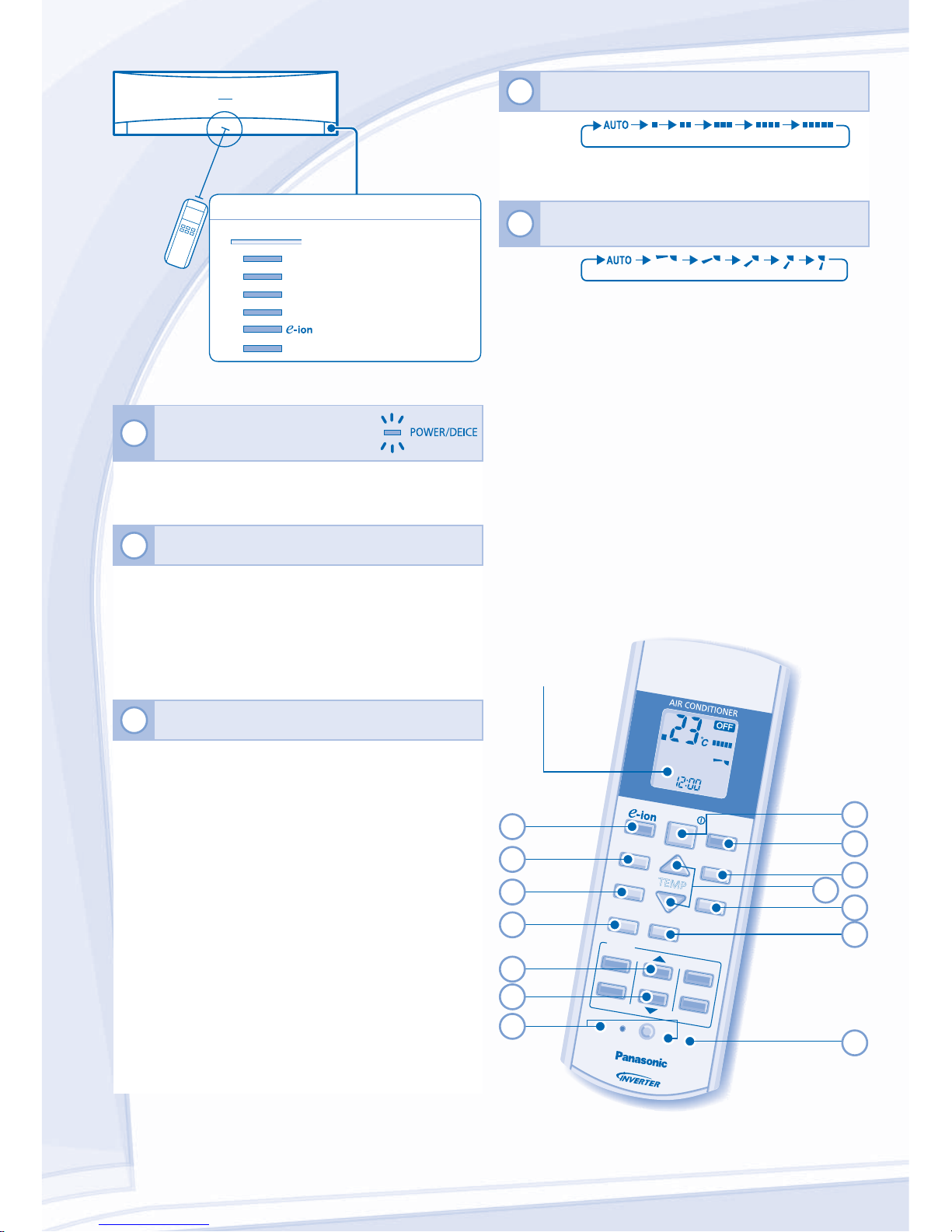

4TO SELECT FAN SPEED (5 OPTIONS)
FAN
S
PEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
5TOADJUST VERTICALAIRFLOW DIRECTION
(5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL/DRY mode, if AUTO is set, the louver swing
up/down automatically.
• In HEAT mode, if AUTO is set, the horizontal louver fix at
predetermined position.
Maximum
distances: 8m
INDICATOR
PATROL SENSOR (Blue)
POWER/DEICE (Green/Blue)
TIMER (Orange)
QUIET (Orange)
POWERFUL (Orange)
(Blue)
+8/10°C HEAT (Green)
FAN
SPEED
AIR
SWING
QUIET
POWERFUL
FAN SPEED
AIR SWING
PATROL
+8/10°C
HEAT
MODE
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
AUTO
HEAT
COOL
DRY
FAN
HEAT
+8/10°C
4
5
2
10
3
9
11
12
14
Remote
Control display
13
7
8
1
6
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.
2TO SET TEMPERATURE
• Selection range: 16°C ~ 30°C (Not applicable for FAN
mode).
• Operating the unit within the recommended temperature
could induce energy saving.
HEAT mode : 20°C ~ 24°C.
COOL mode : 26°C ~ 28°C.
DRY mode : 1°C ~ 2°C lower than room temperature.
3TO SELECT OPERATION MODE
HEAT mode - To enjoy warm air
• Unit takes a while to warm up. The power indicator blinks
during this operation.
• Unit may stops warm air supply for deice. The deice
indicator ON during this operation.
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
FAN mode - To circulate air in the room
AUTO mode - For your convenience
• During operation mode selection the power indicator
blinks.
• Unit selects operation mode every 30 minutes according
to temperature setting, outdoor and room temperature.

ENGLISH
5
NOTES
NOTES
PATROL
, ,
Q
UIET
,
P
O
WERFUL
• Can be activated in all modes and can be cancelled
by pressing the respective button again.
• operation can be activated independently.
Q
UIET
,
P
O
WERFUL
, ,
PATROL
,
• Cannot be selected at the same time.

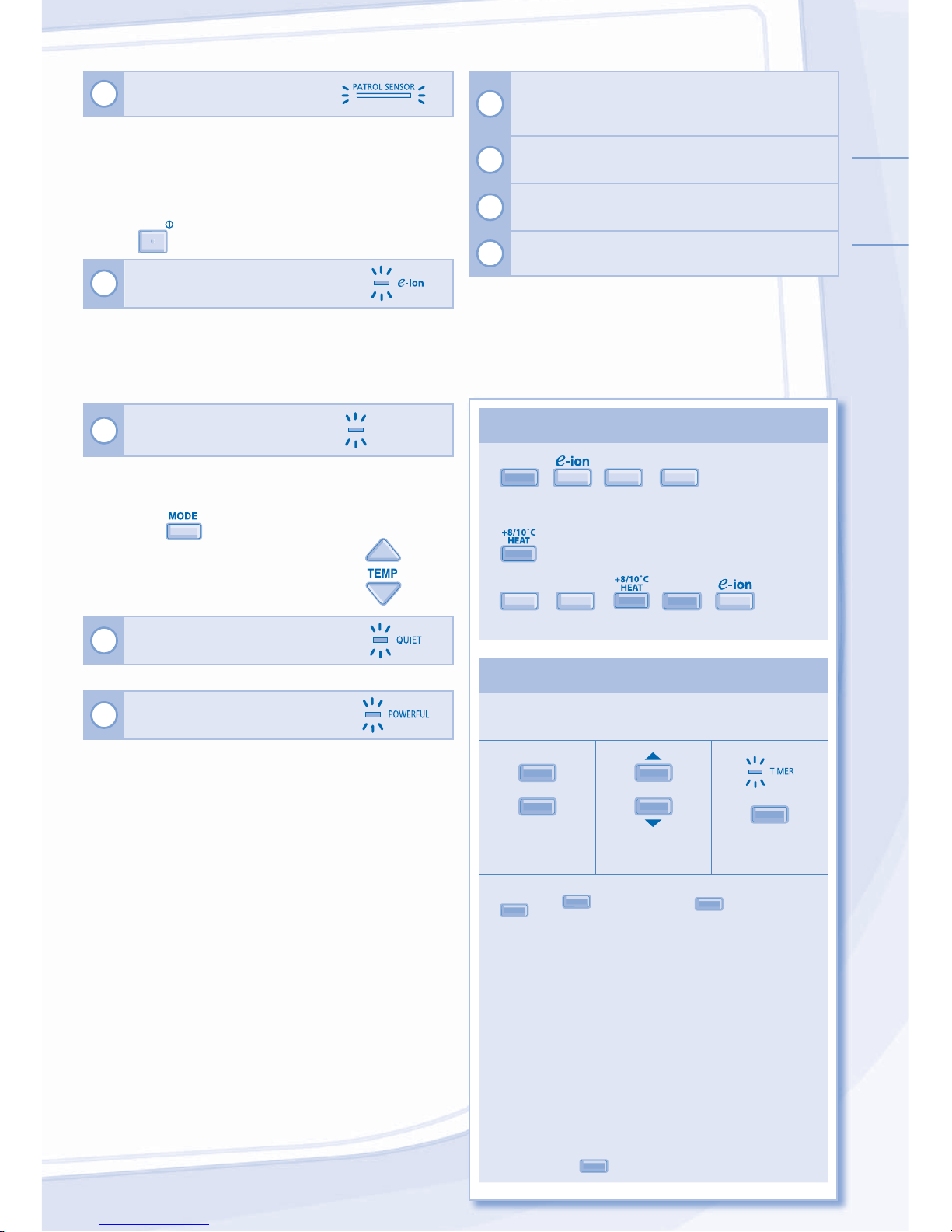

TO SET THE TIMER
TO SET THE TIMER
• To turn ON or OFF the unit at a preset time.
ON
OFF
12
S
ET
Select ON or
OFF timer Set the time Confirm
• To cancel ON or OFF timer, press
O
Nor OFF then
press CANCEL.
• When ON Timer is set, the unit may start earlier (up
to 35 minutes) before the actual set time in order to
achieve the desired temperature on time.
• Timer operation is based on the clock set in the
remote control and repeats daily once set. For clock
setting, please refer to Remote Control Preparation at
back cover.
• If timer is cancelled manually or due to power failure,
you can restore the previous setting (once power is
resumed) by pressing SET .
10˚C
8˚C
6TO ENJOY CLEAN &
FRESHAIR
PATROL - To monitor air quality
• Detects air quality; e-ion operation activates when air
quality is at dirty level.
• Can be activated even when the unit is turned off.
• Patrol starts automatically with the unit switched on with
OFF/ON
.
7TO FRESHENAND PURIFY
THEAIR
• Generates negative ions to produce fresh air effect and
attract dust which will then be captured at the positively
charged e-ion filters.
• Can be activated even when the unit is turned off. In this
condition, fan speed and air swing can not be adjusted.
8TO USE MAINTENANCE
HEATING +8/10°C HEAT
• Maintain indoor temperature at 8/10°C. Fan switches to
high fan speed automatically.
• This operation overwrite the operation
mode and could be cancelled by pressing
.
• Defrost operation at outdoor unit will
result in sudden cold air from indoor unit.
Eliminate cold air with heat mode.
9TO ENJOY QUIET OPERATION
• This operation reduces airflow noise.
10 TO REACH TEMPERATURE
QUICKLY
• This operation will stop automatically after 20 minutes.
11 Press and hold for 5 seconds to dim or restore the
unit’s indicator brightness.
12 Press and hold for approximately 10 seconds to
show temperature setting in °C or °F.
13 Press to restore the remote control’s default setting.
14 Not used in normal operations.

6
1INDOOR UNIT
• Wipe the unit gently with a soft, dry cloth.
2FRONT PANEL
Remove Front Panel
• Raise and pull to remove the front panel.
• Wash gently and dry.
Close Front Panel
• Press down both ends of the front panel to close it
securely.
3REMOTE CONTROL RECEIVER
4ALUMINIUM FIN
5HORIZONTALAIRFLOW DIRECTION LOUVER
• Manually adjustable.
6VERTICALAIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
7AUTO OFF/ON BUTTON
• Use when remote control is misplaced or a malfunction
occurs.
Step Action Mode
1 Press once. Automatic
2Press and hold until you hear
one beep, then release. Force cooling
3Repeat step 2. Press and hold until you hear two beeps, then
release. Normal cooling
4Repeat step 3. Press and hold until you hear three beeps,
then release. Force heating
Press the button to turn off.
8e-ion CHARGING WIRE
9e-ion FILTERS
• Clean the filters regularly.
• Wash/rinse the filters gently with water to avoid damage
to the filter surface.
• Dry the filters thoroughly under the shade, away from
fire or direct sunlight.
• Replace any damaged filters.
10 ACTIVE e-ion GENERATOR
Clean with dry cotton bud.
• Active e-ion generator cleaning is
recommended every 6 months.
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium fin, sharp parts may cause injury.

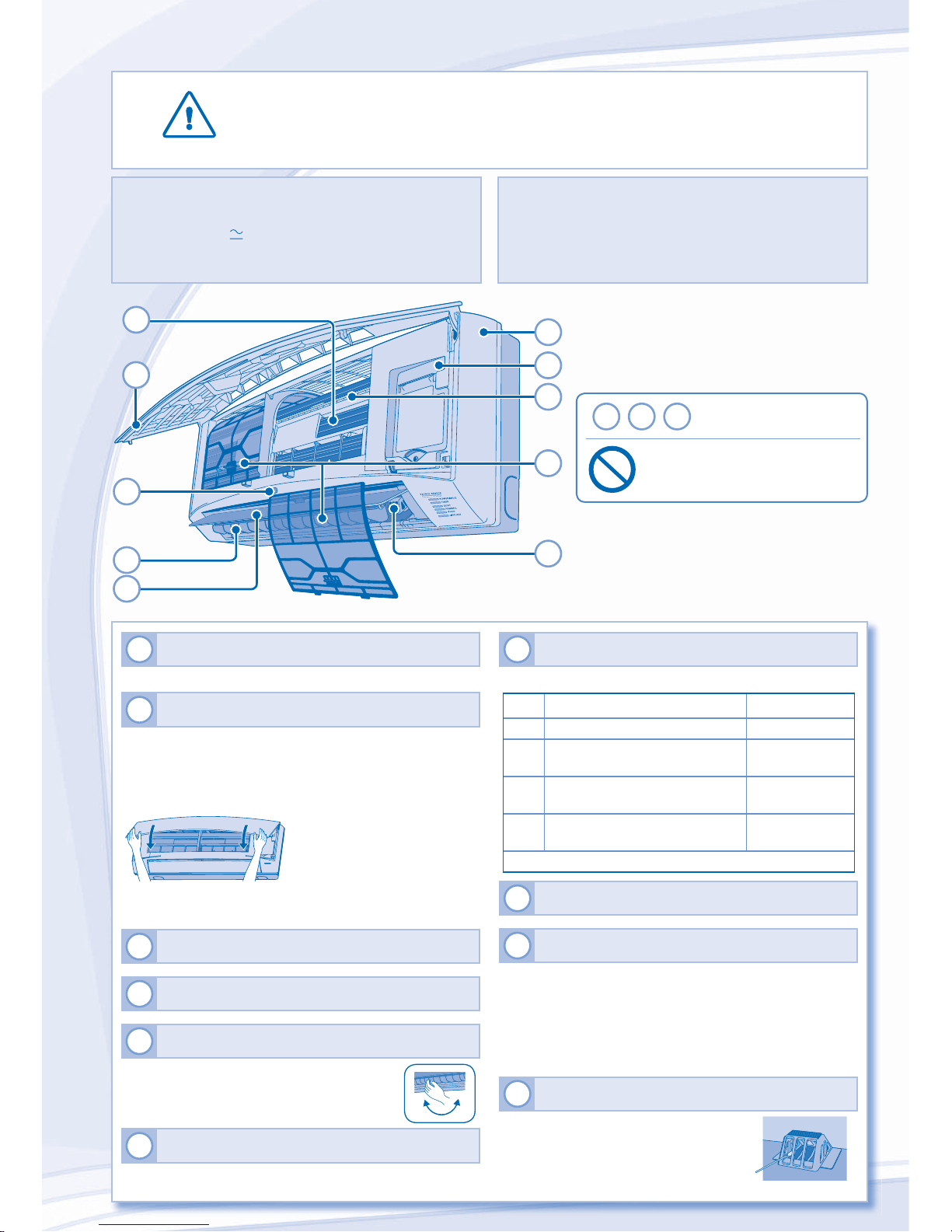

INDOOR UNIT
2
3
6
7
1
4
5
8
9
10
8, 9, 10 e-ionAIR PURIFYING
SYSTEM
• Do not touch during operation
CLEANING INSTRUCTIONS
CLEANING INSTRUCTIONS
HINT
HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance has to be carried out at regular intervals.
Dirty unit may cause malfunction and you may see error
code “H99”. Please consult authorized dealer.

ENGLISH
7
TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Mist emerges from indoor unit. ►• Condensation effect due to cooling process.
Water flowing sound during operation. ►• Refrigerant flow inside the unit.
The room has a peculiar odour. ►• This may be due to damp smell emitted by the wall,
carpet, furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting.
►• This helps to remove the surrounding odours.
Airflow continues even after operation has stopped. ►• Extraction of remaining heat from the indoor unit
(maximum 30 seconds).
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Timer indicator is always on. ►• The timer setting repeats daily once set.
During deice operation, louver is closed. ►• The AIR SWING is set to AUTO.
Indoor fan stops occasionally during heating operation. ►• To avoid unintended cooling effect.
Power indicator blinks before the unit is switched on. ►• This is a preliminary step in preparation for the operation
when the ON timer has been set.
Cracking sound during operation. ►• Changes of temperature cause the expansion/
contraction of the unit.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Heating/Cooling operation is not working efficiently. ►• Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the filters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ►• Check if the unit has been installed at an incline.
• Close the front panel properly.
Remote control does not work.
(Display is dim or transmission signal is weak.)
►• Insert the batteries correctly.
• Replace weak batteries.
The unit does not work. ►• Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control.
►• Make sure the receiver not obstructed.
• Certain fluorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
Patrol sensor or e-ion indicator on the indoor unit is
blinking.
►• Stop Patrol or e-ion operation then restart. If the patrol
sensor or e-ion indicator still blinking, please consult
authorized dealer.
PATROL operation does not work. ►• Press and hold for 15 seconds until beep sound is
heard, press again.
The unit stops and the timer indicator blinks.
Use remote control to retrieve error code.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1Press for 5
seconds.
3Press for 5
seconds to
quit checking.
2Press until you hear
beep sound, then
write down the error
code.
Note:
• For certain errors, you
may restart the unit for
limited operation with 4
beeps during operation
starts.
4Turn the unit off and reveal the error code to authorized dealer.

8
SÄKERHETSFÖRESKRIFTER
För att undvika skada på dig själv, skada på andra, eller skada på
egendom, var god iaktta följande.
Felaktig användning orsakad av att skötselanvisningen inte följts kan leda
till skador, nedan klassas deras allvar:
VARNING
VARNING
Denna symbol varnar för dödsfara eller
allvarliga skador.
FÖRSIKTIGHET
FÖRSIKTIGHET
Denna symbol varnar för personskada eller
skada på egendom.
Instruktioner klassificeras med följande symboler:
Denna symbol betecknar en handling
som är FÖRBJUDEN.
Denna symbol betecknar ett
handhavande som MÅSTE UTFÖRAS.
VARNING
VARNING
INOMHUS- OCH UTOMHUSENHET
INOMHUS- OCH UTOMHUSENHET
Denna apparat är inte avsedd att användas av personer
(inklusive barn) med reducerad fysiska, sensoriska eller
mentala färdigheter, eller brist på erfarenhet och kunskap,
ifall de inte övervakats eller instruerats om användandet av
apparaten av en person som ansvarar för deras säkerhet.
Barn bör övervakas för att se till att de inte leker med
apparaten.
Var god rådfråga auktoriserad återförsäljare eller specialist
för att reparera, installera, avlägsna och återinstallera
enheten. Felaktig installation och hantering orsakar läckage,
elstöt eller eldsvåda.
Installera inte enheten i en potentiellt explosiv eller
lättantändlig miljö. Underlåtenhet i detta kan resultera i
skada till följd av eldsvåda.
För inte in dina fingrar eller andra föremål i
luftkonditionerarens inomhus- eller utomhusenhet,
eftersom roterande delar kan orsaka personskada.
Rör inte utomhusenheten under blixtoväder, då det kan
orsaka elstöt.
FJÄRRKONTROLL
Låt inte små barn leka med fjärrkontrollen för att förhindra att
de av olyckshändelse råkar svälja batterierna.
TILLÅTNA DRIFTSFÖRHÅLLANDEN
TILLÅTNA DRIFTSFÖRHÅLLANDEN
Värmepumpen får användas vid följande
temperaturer
Temperatur (°C) Inomhus
*DBT *WBT
KYLA Max. 32 23
Min. 16 11
VÄRME Max. 30 -
Min. 16 -
+8/10°C
HEAT Max. 10 -
Min. 8 -
Temperatur (°C) Utomhus
*DBT *WBT
KYLA Max. 43 26
Min. -15 -
VÄRME Max. 24 18
Min. -15 -
+8/10°C
HEAT Max. - -
Min. -15 -
• Apparaten kan fortfarande fungera som ett
kylaggregat vid utomhustemperatur på -15°C
i ett obebott rum, t. ex. ett datorrum, med en
rumstemperatur av 16°C eller högre och med
en relativ fuktighet upp till 80%.
• Vid KYL-drift (COOL), då utomhustemperaturen
sjunker till under -15°C, stängs kompressorn
av och driften återupptas igen då temperaturen
stigit till över -15°C.
* DBT: Torr temperatur
* WBT: Våt temperatur
Tack för att du har köpt
Panasonic Värmepump
INNEHÅLLSFÖRTECKNING
INNEHÅLLSFÖRTECKNING
SÄKERHETSFÖRESKRIFTER
8~9
FJÄRRKONTROLL
10~11
INOMHUSDEL
12
PROBLEMLÖSNING
13
INFORMATION
32~35
SNABBGUIDE BAKSIDAN
OBS
OBS
Bilderna i denna skötselanvisning är
endast illustrativa och kan därför skilja sig
från den faktiska modellen. Förändringar
kan göras utan föregående meddelande
angående framtida förbättringar.

SVENSKA
9
FÖRSIKTIGHET
FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
INOMHUS- OCH UTOMHUSENHET
Tvätta inte inomhusenheten med vatten,
bensen, thinner eller skurpulver.
Använd inte värmepumpen för annat ändamål
än den är avsedd för.
Använd inte antändbar utrustning framför
luftflödesutgången för att undvika spridning av
eldsvåda.
Sitt inte direkt i luftriktningen under längre
tidsperioder vid kyldrift.
Sitt inte och ställ dig inte på enheten,
eftersom du då kan trilla och skada dig.
Rör inte den vassa aluminiumflänsen,
eftersom vassa delar kan orsaka
personskada.
Sätt inte på inomhusenheten till ON då du vaxar
golvet. Efter vaxning, vädra rummet ordentligt
innan du använder enheten.
Installera inte enheten på oljiga eller rökiga platser.
Se till så att dräneringsslangen är korrekt
ansluten. Annars kan läckage uppstå.
Vädra rummet regelbundet.
Efter en längre tids användning, se till så att
monteringskonsolen inte är försvagad för att
undvika att enheten faller ner.
FJÄRRKONTROLL
Använd inte uppladdningsbara batterier (Ni-Cd)
till fjärrkontrollen.
Det kan skada fjärrkontrollen.
Ta ur batterierna ur fjärrkontrollen om
värmepumpen inte skall användas under en
längre tid.
Nya batterier av samma typ måste sättas i med
rätt polaritet för att förhindra dålig funktion för
fjärrkontrollen.
VARNING
VARNING
STRÖMFÖRSÖRJNING
Använd inte modifierad sladd,
förgreningssladd,
förlängningssladd eller
ospecificerad sladd för att
undvika överhettning och
eldsvåda.
Dela inte samma strömuttag med annan
utrustning för att undvika överhettning och
eldsvåda.
Manövrera inte enheten med våta händer för att
undvika elstöt.
Om elkabeln är skadad måste den bytas av
tillverkaren eller auktoriserad serviceverkstad
eller motsvarande behörig person för att undvika
skador.
Denna utrustning rekommenderas starkt att
installeras med Jordfelsbrytare (ELCB, Earth
Leakage Circuit Breaker) eller Skyddsenhet för
Restström (RCD, Residual Current Device) för
att undvika elstöt eller eldsvåda.
Denna utrustning måste jordas för att undvika
elstöt eller eldsvåda.
Undvik elstöt genom att stänga av
strömförsörjningen då:
- Före rengöring eller service.
- Längre tid utan användning.
- Onormalt starkt blixtoväder.
Luftintag
Luftintag
Utblåsning
Utblåsning
Inom-
husdel
Strömför-
sörjning
Fjärr-
kontroll
Utom-
husdelen
Luftintag
Luftintag
Luftintag
Luftintag
Utblåsning
Utblåsning
Sluta använda produkten om något
onormalt/fel uppträder och koppla ur
strömkontakten eller stäng av med
strömväxlaren och brytaren.
(Risk för rök/eld/elstöt)
Exempel på
Exempel på
vad som är
vad som är
onormalt/fel
onormalt/fel
• Jordfelsbrytaren (ELCB:n) löser ofta
ut.
• Det luktar bränt.
• Onormala störljud eller vibrationer hos
enheten.
• Vatten läcker från inomhusenheten.
• Strömsladden eller -kontakten blir
onormalt het.
• Fläkthastigheten kan inte kontrolleras.
• Enheten stoppar direkt även om den
satts på för drift.
• Fläkten stoppar inte även om driften
stoppas.
Kontakta omedelbart din lokala
återförsäljare för underhåll/reparation.

10
FJÄRRKONTROLL
4VÄLJAFLÄKTHASTIGHET (5 VAL)
FAN
S
PEED
• För AUTO, justeras inomhusfläkthastigheten automatiskt
enligt användarläge.
5JUSTERADET VERTIKALA LUFTFLÖDETS
RIKTNING (5 VAL)
AIR SWING
• Håller rummet ventilerat.
• I läget COOL/DRY, om AUTO är inställt, vrids spjället
upp/ner automatiskt.
• I läget HEAT, om AUTO är inställt, stannar det horisontella
spjället i en förbestämd position.
Max. räckvidd: 8m
LYSDIODER
PATROL SENSOR (Blå)
POWER/DEICE (Grön/Blå)
TIMER (Orange)
QUIET (Orange)
POWERFUL (Orange)
(Blå)
+8/10°C HEAT (Grön)
FAN
SPEED
AIR
SWING
QUIET
POWERFUL
FAN SPEED
AIR SWING
PATROL
+8/10°C
HEAT
MODE
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
AUTO
HEAT
COOL
DRY
FAN
HEAT
+8/10°C
4
5
2
10
3
9
11
12
14
Fjärrkontrollens
display
13
7
8
1
6
Tryck på fjärrkontrollens knapp
1SÄTTAPÅ OCH
STÄNGAAV ENHETEN
• Var god håll koll på indikationen OFF på fjärrkontrollens
display för att förhindra att enheten startas/stoppas på fel
sätt.
2STÄLLAIN TEMPERATUR
• Valområde: 16°C ~ 30°C (Ej tillgängligt i läget FAN).
• Användning av enheten inom det rekommenderade
temperaturområdet kan göra att energi sparas.
LÄGET VARMT : 20°C ~ 24°C.
LÄGET KALLT : 26°C ~ 28°C.
LÄGET TORRT : 1°C ~ 2°C lägre än rumstemperatur.
3VÄLJAFUNKTIONSLÄGE
LÄGET VARMT - För att få varm luft
• Det tar en stund för enheten att värmas upp.
Driftsindikatorn blinkar under tiden.
• Enheten kanske stoppar varmluftstillförseln för avisningen.
Avisningsindikatorn är PÅ under denna funktion.
LÄGET KALLT - För att få kall luft
• Använd gardiner för att avskärma från solljus och värme
från utomhus för att minska strömförbrukningen vid
kylning.
LÄGET TORRT - För att avfukta din omgivning
• Enheten arbetar med låg fläkthastighet för att ge en mild
nedkylning.
Läget FAN - För att få luften att cirkulera i rummet
AUTOMATISKT LÄGE - För enklare användning
• Då val av användarläge sker blinkar driftslampan.
• Enheten väljer på nytt funktionsläge efter 30 minuter
hela tiden enligt temperaturinställning, utomhus- och
rumstemperatur.

SVENSKA
11
OBSERVERA
OBSERVERA
PATROL
, ,
Q
UIET
,
P
O
WERFUL
• Kan aktiveras i alla lägen och kan stängas av genom
att motsvarande knapp trycks ned en gång till.
• -drift kan startas självständigt.
Q
UIET
,
P
O
WERFUL
, ,
PATROL
,
• Kan inte väljas samtidigt.
STÄLLA IN TIMERN
STÄLLA IN TIMERN
• För att sätta på enheten till ON eller stänga av till OFF
vid en förinställd tid.
ON
OFF
12
S
ET
Välj ON eller
OFF timer Ställa in tiden Bekräfta
• För att radera endera ON eller OFF timern, tryck på
O
Neller OFF , och därefter på CANCEL.
• När Timern är satt i läget ON, kan enheten starta
tidigare (upp till 35 minuter) före den faktiska inställda
tiden för att kunna nå den önskade temperaturen till
den inställda tiden.
• Timerfunktionen baseras på klockan som är inställd
i fjärrkontrollen och upprepas dagligen när den
väl ställts in. För inställning av klockan, var god se
Förberedelse Av Fjärrkontroll på omslagets baksida.
• Om timern raderas manuellt eller till följd av
strömavbrott, kan du återställa den tidigare
inställningen (så fort strömmen återkommit) genom
att trycka ner SET .
10˚C
8˚C
6FÖRATT FÅ REN & FRISK
LUFT
PATROL - Kontrollera luftkvalitén
• Känner av luftkvaliteten; E-ion-användning aktiveras då
luftkvaliteten är på nivån smutsig.
• Kan aktiveras även då enheten är avstängd.
• Patrullen startar automatiskt med att enheten sätts på
med
OFF/ON
.
7FÖRATT FRÄSCHA TILL OCH
RENALUFTEN
• Genererar negativa joner för att producera friskluft-effekt
och dra till sig damm som sedan fångas in vid de positivt
laddade e-ion-filtren.
• Kan aktiveras även då enheten är avstängd. I detta
tillstånd, kan fläkthastigheten och luftloppet inte justeras.
8UNDERHÅLLSVÄRME +8/10°C HEAT
• Bibehåll inomhustemperaturen vid 8/10°C. Fläkten växlar
till hög fläkthastighet automatiskt.
• Denna funktion ändrar användarläget och kan raderas
genom att trycks ner.
• Avfrostning vid utomhusenheten kan
resultera i plötslig kall luft från
inomhusenheten. Eliminera kall luft med
uppvärmningsläget.
9FÖRATT FÅ EN TYST DRIFT
• Denna funktion reducerar luftflödesoljud.
10 FÖRATT NÅ EN TEMPERATUR
SNABBT
• Denna funktion stoppar automatiskt efter 20 minuter.
11 Tryck och håll nere i 5 sekunder för att göra
ljusheten hos enhetens indikator svagare eller för att
återställa den.
12 Tryck och håll nere i ungefär 10 sekunder för att visa
temperaturinställningen i °C eller °F.
13 Tryck ner för att återställa fjärrkontrollens
standardinställning.
14 Används ej i normal drift.

12
1INOMHUSDEL
• Torka försiktigt med en torr, mjuk trasa.
2FRONTPANEL
Avlägsna Frontpanelen
• Lyft och dra för att avlägsna frontpanelen.
• Rengör varsamt och låt torka.
Stänga Frontpanelen
• Tryck ner båda ändarna på frontpanelen för att stänga
den säkert.
3FJÄRRKONTROLLMOTTAGARE
4ALUMINIUMFLÄNS
5SPJÄLL FÖR HORISONTELL
LUFTFLÖDESRIKTNING
• Manuellt justerbar.
6SPJÄLL FÖR VERTIKAL
LUFTFLÖDESRIKTNING
• Justera ej för hand.
7AUTO-KNAPP OFF/ON
• Används då fjärrkontrollen tappats bort eller fungerar
felaktigt.
Steg Åtgärd Funktionssätt
1 Tryck på knappen en gång. Automatdrift
2 Tryck tills du hör ett bip-ljud. Låst kyldrift
3Upprepa steg 2. Tryck på knappen igen tills du hör två
bip-ljud och släpp knappen. Normal kyldrift
4Upprepa steg 3. Tryck tills du hör tre bip-ljud och släpp upp
knappen. Låst värmedrift
Tryck ner knappen för att stänga av.
8e-jon-LADDNINGSKABEL
9e-ion-FILTER
• Rengör filtren regelbundet.
• Tvätta/skölj filtren försiktigt med vatten för att undvika
skada på filterytan.
• Torka filtren noggrant i skuggan, borta från eld eller
direkt solljus.
• Byt ut filtret om det är skadat.
10 AKTIV e-ion-GENERATOR
Rengör med torr bomullspinne.
• Rengöring av aktiva e-ion-generatorn
rekommenderas var 6:e månad.
2
3
6
7
1
4
5
8
9
10
8, 9, 10
e-ion
LUFTRENINGSSYSTEM
• Vidrör ej under användning
FÖRSIKTIGHET
•Slå ifrån strömmen innan rengöring.
•Rör ej aluminiumflänsen, den vassa delen kan orsaka skada.
INOMHUSDEL
RENGÖRINGSINSTRUKTIONER
RENGÖRINGSINSTRUKTIONER
RÅD
RÅD
• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål ( pH7) eller neutrala
hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.
• För att säkra optimal prestanda hos enheten, måste
rengöringsunderhåll utföras med jämna mellanrum. På
en smutsig enhet kan tekniska fel uppstå och du kan få
felkoden ”H99”. Var god rådfråga auktoriserad återförsäljare.

SVENSKA
13
Följande yttringar är ej tecken på tekniska fel.
Följande yttringar är ej tecken på tekniska fel.
YTTRING
YTTRING
ORSAK
ORSAK
Dimma kommer ur inomhusdelen. ►• Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. ►• Flöde av kylmedel inuti enheten.
Onormal lukt i rummet. ►• Detta kan bero på en fuktig lukt som avges från väggen,
mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk
fläkthastighet.
►• Hjälper till att avlägsna lukt från inomhusdelen.
Luftflödet fortsätter även efter att användningen stoppats. ►• Utsläppning av återstående värme från inomhusenheten
(max 30 sekunder).
Driften fördröjs några minuter efter återstart. ►• Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ►• Kondensering eller avdunstning sker på rören.
Timerlampan är tänd konstant. ►• Den inställda timertiden upprepas dagligen när den är
inställd.
Under avisningsfunktionen, är spjället stängt. ►• LUFTRIKTNING är inställd på AUTO.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning. ►• För att undvika kallras under avfrostning.
Driftslampan blinkar innan apparaten slås På. ►• Detta utgör ett förberedande funktionssteg när ON timer
har ställts in.
Knakande ljud vid drift. ►• Temperaturförändringar orsakar utvidgningen/
sammandragningen hos enheten.
Kontrollera följande innan du ringer för att få hjälp.
Kontrollera följande innan du ringer för att få hjälp.
YTTRING
YTTRING
KONTROLLERA
KONTROLLERA
Uppvärmningen/Nedkylningen fungerar inte tillräckligt
effektivt.
►• Ställ in temperaturen korrekt.
• Stäng alla dörrar och fönster.
• Rengör eller byt ut filtren.
• Ta bort eventuella hinder vid öppningarna för luftintag
och luftutsläpp.
Det hörs oljud under drift. ►• Kolla ifall enheten installerats med en lutning.
• Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.
(Displayen är svag eller sändningssignalen är svag.)
►• Sätt i batterierna korrekt.
• Byt ut svaga batterier.
Enheten fungerar inte. ►• Kolla ifall strömbrytaren är frånslagen.
• Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen. ►• Se till så att mottagaren ej är är skymd bakom något.
• Vissa fluorescerande ljus kan störa signalen. Var god
rådfråga auktoriserad återförsäljare.
Patrol-avkännaren eller e-ion-indikatorn på
inomhusenheten blinkar.
►
• Stoppa Patrol- eller i-ion-funktionen och återstarta sedan.
Om patrol-avkännaren eller e-jon-indikatorn fortfarande
blinkar, var god vänd dig till en auktoriserad återförsäljare.
Driften PATROL (PATRULL) fungerar inte. ►• Tryck och håll nere i 15 sekunder tills ett pipljud
hörs, och tryck sedan på igen.
Enheten stoppar och timerindikatorn blinkar.
Använd fjärrkontrollen för att få fram felkoden.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1Tryck i 5
sekunder.
3Tryck i 5
sekunder för
att avsluta
felkontrollen.
2Tryck tills du hör ett
bipljud och anteckna
sedan felkoden.
Obs:
• För vissa fel, kan du
behöva starta om
enheten med begränsad
användning med 4 pipljud
under användningsstarten.
4Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.
PROBLEMLÖSNING

14
SIKKERHETSFORANSTALT-
NINGER
For å forhindre personskader eller skade på eiendom, må du følge
påfølgende.
Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller
ødeleggelser. Alvorligheten av dette klassifiseres som følger:
ADVARSEL
ADVARSEL
Dette skiltet advarer om fare for død eller
alvorlig personskade.
FORSIKTIG
FORSIKTIG
Dette skiltet advarer om fare for personskade
eller skade på eiendom.
Instruksjonene som må følges, klassifiseres av følgende symboler:
Dette symbolet angir en handling som
er FORBUDT.
Dette symbolet angir at en handling er
PÅBUDT.
ADVARSEL
ADVARSEL
INNENDØRS- OG UTENDØRSENHET
INNENDØRS- OG UTENDØRSENHET
Dette apparatet er ikke ment brukt av personer (inkludert
barn) med reduserte fysiske, sanselige eller mentale evner.
De med manglende erfaring eller kunnskap skal motta
instruksjoner og overvåkes av en sikkerhetsansvarlig når de
bruker apparatet. Barn burde føres oppsyn med slik at de
ikke leker med apparatet.
Ta kontakt med en autorisert forhandler, eller spesialist for å
utføre reparasjoner, eller til å flytte enheten. Feil montering
og bruk vil føre til lekkasjer, støt og brann.
Ikke monter enheten i atmosfærer som potensielt kan være
eksplosive eller brennbare. Dette kan føre til brann.
Ikke sett fingrene dine, eller andre objekter inn i
klimaapparatets innvendige eller utvendige enhet,
da roterende deler kan føre til skader.
Ikke ta på den utvendige enheten når det lyner og tordner,
da det kan gi støt.
FJERNKONTROLL
Ikke la spedbarn eller små barn leke med fjernkontrollen da
det kan føre til at de svelger batteriene.
BRUKSBETINGELSER
BRUKSBETINGELSER
Bruk dette klimaanlegget innefor følgende
temperaturområde
Temperatur (°C) Innendørs
*DBT *WBT
KJØLING Maks. 32 23
Min. 16 11
OPPVARMING Maks. 30 -
Min. 16 -
+8/10°C
HEAT Maks. 10 -
Min. 8 -
Temperatur (°C) Utvendig
*DBT *WBT
KJØLING Maks. 43 26
Min. -15 -
OPPVARMING Maks. 24 18
Min. -15 -
+8/10°C
HEAT Maks. - -
Min. -15 -
• Denne enheten kan fortsatt fungere som et
kjøleanlegg med utvendige temperaturer ned mot
-15°C i andre rom enn bebodde (som datarom),
med en romtemperatur på 16°C eller høyere og
en luftfuktighet på opp til 80%.
• Under avkjølingsoperasjonen, når
utendørstemperaturen faller under -15°C, vil
kompressoren koble ut og gjenoppta operasjonen
igjen når temperaturen stiger over -15°C.
* DBT: Temperatur tørr kolbe
* WBT: Temperatur fuktig kolbe
Takk for at du har kjøpt et
klimaanlegg fra Panasonic
INNHOLDSFORTEGNELSE
INNHOLDSFORTEGNELSE
SIKKERHETSFORANSTALTNINGER
14~15
FJERNKONTROLL
16~17
INNVENDIG ENHET
18
FEILSØKING
19
INFORMASJON
32~35
HURTIGGUIDE
BAKSIDE
MERKNAD
MERKNAD
Illustrasjonene i denne veiledningen
er kun ment som eksempler, og kan
variere i forhold til den reelle enheten.
Spesifikasjoner og utseende kan
endres uten foregående varsel for
fremtidige forbedringer.

NORSK
15
FORSIKTIG
FORSIKTIG
INNENDØRS- OG UTENDØRSENHET
INNENDØRS- OG UTENDØRSENHET
Ikke rengjør den innvendige enheten med vann,
benzen, løsemidler eller skuremiddel.
Ikke benytt enheten til andre oppgaver, som
bevaring av mat.
Ikke bruk utstyr med tennstoff foran
luftstrømmen for å unngå flammespredning.
Ikke utsett enheten for direkte kald luft i en
lengre periode.
Ikke sitt eller tråkk på enheten, da du
kan falle ned ved et uhell.
Rør ikke den skarpe
aluminiumsfinnen. Skarpe deler kan
forårsake skade.
Ikke slå på inne-enheten når du vokser gulvet.
Etter voksingen må du lufte godt før du kan slå
enheten på.
Ikke monter enheten i områder som er røykfylte
eller oljete.
Kontroller at avløpsrøret er korrekt montert.
Hvis ikke kan det oppstå lekkasje.
Luft ut rommet med jevne mellomrom.
Etter en lengre tids bruk, må du kontrollere
at monteringsstativet ikke er forringet, slik at
enheten ikke faller ned.
FJERNKONTROLL
Ikke bruk oppladbare (Ni-Cd) batterier.
Det kan skade fjernkontrollen.
Ta ut batteriene hvis enheten ikke skal benyttes
over en lengre tidsperiode.
Nye batterier av samme type må installeres slik
at polariteten som angis følges for å forhindre at
fjernkontrollen fungerer feil.
ADVARSEL
ADVARSEL
STRØMFORSYNING
Ikke bruk modifiserte ledninger,
fellesledninger,
forlengelsesledninger eller
uspesifiserte ledninger for
å unngå overoppheting og
brann.
Ikke bruk samme strømuttak som annet utstyr,
for å forhindre overoppheting og brann.
Må ikke betjenes med våte hender, da dette kan
føre til støt.
Hvis strømledningen er skadet, må den erstattes
av produsenten, forhandleren eller tilsvarende
kvalifisert personell for å unngå en potensiell
farlig situasjon.
Det anbefales at utstyret monteres sammen med
en jordfeilbryter eller en reststrømbryter for å
unngå støt eller brann.
Dette utstyret må jordes for å unngå støt eller
brann.
Unngå støt ved å slå av enheten:
- Før renhold og vedlikehold.
- Enheten ikke skal benyttes i en lengre periode.
- Unormalt kraftig tordenvær.
Luftinntak
Luftinntak
Luftuttak
Luftuttak
Strømfor-
syning
Utvendig
Enhet
Innvendig
Enhet
Fjern-
kontroll
Luftinntak
Luftinntak
Luftinntak
Luftinntak
Luftuttak
Luftuttak
Stopp å bruke dette produktet når
det oppstår avvik/feil og koble frå
strømpluggen eller slå av nettbryteren
og bryteren.
(Fare for røyk/brann/elektrisk støt)
Eksempler
Eksempler
på avvik/feil
på avvik/feil
• ELCB utløses hyppig.
• Legger merke til lukt av forbrenning.
• Legger merke til unormal støy eller
vibrasjon på enheten.
• Vannlekkasje fra innendørs enhet.
• Strømledningen eller pluggen blir
veldig varm.
• Kan ikke kontrollere hastigheten på
viften.
• Enheten stopper å kjøre med en gang
selv om den slås på for drift.
• Viften stopper ikke selv om driften
stoppes.
Kontakt din lokale forhandler med en
gang for vedlikehold/reparasjon.

16
FJERNKONTROLL
4JUSTERE VIFTEHASTIGHET (5ALTERNATIVER)
FAN
S
PEED
• For AUTO, blir innendørsviften automatisk justert i
henhold til operasjonsmodus.
5JUSTERE VERTIKAL LUFTSTRØMRETNING
(5ALTERNATIVER)
AIR SWING
• Holder rommet ventilert.
• I COOL/DRY (KJØLE/TØRR) -modus, hvis AUTO er
aktivert, vil spjeldet svinge opp og ned automatisk.
• I HEAT (VARME)-modus, hvis AUTO er aktivert, vil det
horisontale spjeldet låses i en forhåndsdefinert posisjon.
Maksimal
avstand: 8m
INDIKATOR
PATROL SENSOR (Blå)
POWER/DEICE (Grønn/Blå)
TIMER (Oransje)
QUIET (Oransje)
POWERFUL (Oransje)
(Blå)
+8/10°C HEAT (Grønn)
FAN
SPEED
AIR
SWING
QUIET
POWERFUL
FAN SPEED
AIR SWING
PATROL
+8/10°C
HEAT
MODE
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
AUTO
HEAT
COOL
DRY
FAN
HEAT
+8/10°C
4
5
2
10
3
9
11
12
14
Fjernkontroll-
display
13
7
8
1
6
Trykk fjernkontrollens knapp
1Å SLÅ ENHETEN PÅ ELLERAV
• Vennligst vær oppmerksom på AV indikasjonen på
fjernkontrollens kontrolldisplay for å forhindre enheten fra
å starte/stoppe ved en feil.
2STILLE INN TEMPERATUREN
• Utvalgsområde: 16°C ~ 30°C (Gjelder ikke for VIFTE
modus).
• Det kan være energibesparende å drive enheten på
anbefalt temperatur.
VARMEMODUS : 20°C ~ 24°C.
KJØLEMODUS : 26°C ~ 28°C.
TØRRMODUS : 1°C ~ 2°C lavere enn romtemperatur.
3Å VELGE OPERASJONSMODUS
VARMEMODUS - For å få varm luft
• Enheten bruker en stund for å varmes opp.
Strømindikatoren blinker under denne operasjonen.
• Enheten vil stanse tilførsel av varmluft ved avising.
Avisingsindikatoren viser ON.
KJØLEMODUS - For å få kald luft
• Bruk gardiner for å skjerme av sollyset og utendørsvarmen
og for å redusere strømforbruket under kjølemodus.
TØRRMODUS - For å avfukte luften
• Enheten opererer med lav viftefart for å gi en forsiktig
kjøleoperasjon.
VIFTE modus - Sirkulere luften i rommet
AUTOMODUS - Enklere for deg
• Når driftsmodusen velges blinker strømindikatoren.
• Enheten velger driftsmodus hver 30. minutter iht.
temperaturinnstillingen, utetemperatur og romtemperatur.

NORSK
17
MERKNADER
MERKNADER
PATROL
, ,
Q
UIET
,
P
O
WERFUL
• Kan aktiveres i alle modus, og kan avbrytes ved å
trykke på respektive knapp en gang til.
• -drift kan aktiveres uavhengig.
Q
UIET
,
P
O
WERFUL
, ,
PATROL
,
• Kan ikke velges samtidig.
STILLE INN TIDSUR
STILLE INN TIDSUR
• Å slå enheten PÅ eller AV på et bestemt tidspunkt.
ON
OFF
12
S
ET
Velg ON eller
OFF tidsur Still inn tiden Bekreft
• For å avbryte tidsstyringen, må du trykke
O
Neller
OFF , og deretter CANCEL.
• Når timeren er stilt til PÅ, kan enheten starte tidligere
(opp til 35 minutter) før den aktuelle innstilte tiden for
å greie å oppnå den bestemte temperaturen tidsnok.
• Timeroperasjonen er basert på klokkens innstilling
på fjernkontrollen og repeterer dette daglig når den
er stilt inn. For innstilling av klokken, vennligst henvis
til Forberedelse av fjernkontrollen på baksiden av
dekselet.
• Hvis timeren blir slettet manuelt eller på grunn
av strømfeil, kan du gjenopprette den tidligere
innstillingen (når strømmen er gjenopprettet) ved å
trykke på SET .
10˚C
8˚C
6Å NYTE REN OG FRISK
LUFT
PATROL - Overvåke luftkvalitet
• Registrerer luftkvaliteten; E-ion-operasjon aktiveres når
luftkvaliteten er for lav.
• Kan aktiveres selv når enheten er slått av.
• Patruljeringen starter automatisk når enheten slåes på
med
OFF/ON
.
7FOR Å OPPFRISKE OG RENSE
LUFTEN
• Genererer negative ioner for å produsere friskluftseffekt
og for å tiltrekke støv som deretter blir fanget opp på de
positivt ladede e-ione filtrene.
• Kan aktiveres selv når enheten er slått av. I denne
tilstanden kan ikke viftehastigheten og luftsvingningene
justeres.
8VEDLIKEHOLDSVARME +8/10°C HEAT
• Opprettholde innendørstemperaturen ved 8/10°C. Viften
skifter til høy fart automatisk.
• Denne operasjonen overskriver driftsmodus og kan
annulleres med å trykke på .
• Avrimingsoperasjonen ved
utendørsenheten kan resultere i plutselig
kaldluft fra innendørsenheten.
Eliminer kaldluft med varmemodus.
9FOR Å NYTE STILLE DRIFT
• Denne operasjonen reduserer lyden av luftstrømmen.
10 FOR Å NÅ TEMPERATUREN
RASKT
• Denne funksjonen stoppes automatisk etter 20 minutter.
11 Trykk og hold i 5 sekunder for å dempe eller
gjenopprette klarheten på enhetens indikator.
12 Trykk og hold i ca 10 sekunder for å vise
temperaturinnstillingen i °C eller °F.
13 Trykk for å gjenopprette fjernkontrollens
standardinnstilling.
14 Brukes ikke i normale operasjoner.

18
1INNVENDIG ENHET
• Tørk forsiktig av enheten med en myk, tørr klut.
2FRONTPANEL
Ta av Frontpanelet
• Løft opp og dra for å ta av frontpanelet.
• Vask forsiktig og tørk.
Lukk Frontpanelet
• Trykk ned begge endene på frontpanelet for å lukke det
skikkelig.
3FJERNONTROLLMOTTAKER
4ALUMINIUMSRIBBE
5LUFTSPJELD FOR HORISONTAL LUFTSTRØM
• Manuelt justerbar.
6LUFTSPJELD FOR VERTIKAL LUFTSTRØM
• Ikke juster for hånd.
7AUTO OFF/ON-KNAPP
• Brukes når fjernkontrollen er forlagt eller ikke fungerer.
Trinn Handling Modus
1 Trykk en gang. Automatisk
2Trykk ned og hold til du hører
ett pip og slipp. Tvungen kjøling
3Gjenta trinn 2. Trykk ned og
hold til du hører ett pip og slipp. Normal kjøling
4Gjenta trinn 3. Trykk ned og
hold til du hører ett pip og slipp. Tvungen oppvarming
Trykk knappen for å slå av.
8e-ion LADEKABEL
9e-ion FILTRE
• Rengjør filtrene regelmessig.
• Vask/skyll filtrene forsiktig med vann for å unngå skade
på filteroverflaten.
• Tørk filtrene grundig i skyggen, i avstand fra flammer
eller direkte sollys.
• Bytt skadet filter.
10 AKTIV e-ion-GENERATOR
Rengjør med en tørr bomullspinne.
• Det anbefales å rengjøre den aktive
e-ion-generatoren hvert halvår.
2
3
6
7
1
4
5
8
9
10
8, 9, 10
e-ion
RENGJØRINGSSYSTEM
• Ikke rør under drift
FORSIKTIG
•Slå av strømforsyningen før renhold.
•Ikke berør aluminiumsribben, skarpe deler kan forårsake skade.
INNVENDIG ENHET
VASKEINSTRUKSJONER
VASKEINSTRUKSJONER
TIPS
TIPS
• Ikke bruk benzen, løsemidler eller skuremidler.
• Kun bruk såpe ( pH7) eller nøytrale rengjøringsmidler.
• Ikke bruk vann som er varmere enn 40°C.
• For å sikre optimal ytelse til enheten, må
rengjøringsvedlikehold utføres med jevne mellomrom.
En skitten enhet kan medføre funksjonsfeil, og du kan få
feilkode "H99". Vennligst kontakt autorisert forhandler.

NORSK
19
Følgende symptomer indikerer ikke funksjonsfeil.
Følgende symptomer indikerer ikke funksjonsfeil.
SYMPTOM
SYMPTOM
ÅRSAK
ÅRSAK
Damp kommer fra den innvendige enheten. ►• Kondensasjonseffekt på grunn av kjøleprosessen.
Lyd fra vannkretsen under drift. ►• Kjølevæske inne i enheten.
Rommet har en spesiell lukt. ►• Dette kan komme av at veggen, teppet, møbler eller klær
er fuktig.
Viften innvendig stopper enkelte ganger under innstilling
av automatisk viftehastighet.
►• Dette hjelper til med å fjerne lukten.
Luftestrømmen fortsetter selv etter at operasjonen har
stoppet.
►• Ekstraksjon av gjenværende varme fra
innendørsenheten (maksimum 30 sekunder).
Operasjonen er forsinket et par minutter etter restart. ►• Forsinkelsen er en beskyttelse for enhetens kompressor.
Den utvendige enheten avgir vann/damp. ►• Kondenseringen eller fordampingen oppstår på rørene.
Tidsurindikatoren er alltid på. ►• Tidsinnstillingene gjentar seg daglig når de er angitt.
Under avising er luftventilen stengt. ►• LUFTSIRKULERING er satt på AUTO.
Viften innvendig stopper enkelte ganger under
oppvarmingsdrift.
►• For å unngå utilsiktet kjøleeffekt.
Strømindikatoren vil blinke før enheten er slått på. ►• Dette er et tidlig trinn i forberedelsene for bruk når
tidsuret er slått PÅ.
Knitrelyd under drift. ►•
Temperaturendringer fører til utvidelse/krymping av enheten.
Kontroller følgende før du kontakter service.
Kontroller følgende før du kontakter service.
SYMPTOM
SYMPTOM
KONTROLLER
KONTROLLER
Oppvarming/nedkjøling fungerer ikke effektivt. ►• Still inn riktig temperatur.
• Lukk alle dører og vinduer.
• Rengjør eller skift ut filtrene.
•
Fjern eventuelle blokkeringer i luftinntakene og luftuttakene.
Støyende under bruk. ►• Kontroller om enheten har blitt installert skjevt.
• Lukk frontpanelet ordentlig.
Fjernkontrollen virker ikke.
(Displayet er dempet eller overføringssignalet er svakt.)
►• Sett batteriene inn riktig.
• Skift ut dårlige batterier.
Enheten virker ikke. ►• Kontroller om strømbryteren er koblet ut.
• Kontroller om tidsuret er stilt inn.
Enheten mottar ikke signal fra fjernkontrollen. ►• Sikre at mottakeren ikke er blokkert.
• Bestemte fluoriserende lys kan påvirkes med
signalsenderen. Ta kontakt med en autorisert forhandler.
Sensoren eller e-ion-indikatoren på innendørsenheten
blinker.
►• Stopp Patrol- eller e-ion-operasjoner, og start deretter på
nytt. Hvis patrol-føleren eller e-ion-indikatoren fremdeles
blinker, må du ta kontakt med en autorisert forhandler.
PATROL-operasjon virker ikke. ►• Trykk og hold i 15 sekunder inntil du hører et
lydsignal, trykk på nytt.
Enheten stopper og tidsurindikatoren blinker.
Enheten stopper og tidsurindikatoren blinker.
Bruk fjernkontroll for å gjenopprette feilkode.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1Trykk i 5
sekunder.
3Trykk i 5
sekunder
for å stoppe
kontrollen.
2Trykkes ned til du
hører et pip. Deretter
skriver du ned
feilkoden.
Merknad:
• For enkelte feil kan du
restarte enheten med
begrenset drift med 4
pipelyder under drift starter.
4Slå av enheten og informer den autoriserte forhandleren om feilkoden.
FEILSØKING

20
Kiitos, että valitsit Panasonic
ilmastointilaitteen
SISÄLLYSLUETTELO
SISÄLLYSLUETTELO
TURVATOIMET 20~21
KAUKO-OHJAIN 22~23
SISÄYKSIKKÖ 24
VIANETSINTÄ 25
TIEDOT 32~35
PIKAOPAS TAKAKANSI
HUOM.
HUOM.
Tämän käyttöohjeen kuvilla on vain
selittävä tehtävä, ja ne voivat poiketa
itse yksiköstä. Muutoksia voidaan tehdä
ilman ilmoitusta tulevasta parannuksesta.
TURVATOIMET
Noudata seuraavia ohjeita käyttäjän ja muiden henkilöiden
loukkaantumisten ja aineellisten vahinkojen välttämiseksi.
Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa
vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla:
VAARA
VAARA
Tämä merkki varoittaa kuoleman ja vakavien
loukkaantumisten vaarasta.
VAROITUS
VAROITUS
Tämä merkki varoittaa loukkaantumisen ja
aineellisen vahingon vaarasta.
Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:
Tämä symboli merkitsee KIELLETTYÄ
toimintaa.
Tämä symboli merkitsee PAKOLLISTA
TOIMINTOA.
VAARA
VAARA
SISÄYKSIKKÖ JAULKOYKSIKKÖ
SISÄYKSIKKÖ JAULKOYKSIKKÖ
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden
(lapset mukaan lukien) käytettäväksi, joilla on fyysiset tai
henkiset kyvyt tai aistit ovat heikentyneet, ellei heidän
turvallisuudestaan vastaava henkilö valvo laitteen käyttöä
tai opasta sen käytössä. Lapsia on valvottava, jotta he eivät
pääse leikkimään laitteella.
Ota yhteyttä valtuutettuun jälleenmyyjään tai asiantuntijaan
laitteen korjaamista, asentamista, irrottamista tai
uudelleenasentamista varten. Virheellisestä asennuksesta ja
käsittelystä voi seurata vuoto, sähköisku tai tulipalo.
Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön.
Muuten seurauksena voi olla tulipalo.
Älä työnnä ilmastointilaitteen sisä- tai
ulkoyksikköön sormia tai esineitä, sillä pyörivät
osat voivat aiheuttaa loukkaantumisen.
Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi
olla sähköisku.
KAUKO-OHJAIN
Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät
vahingossa nielaisisi sen paristoja.
KÄYTTÖOLOSUHTEET
KÄYTTÖOLOSUHTEET
Käytä tätä ilmastointilaitetta seuraavissa
lämpötiloissa
Lämpötila (°C) Sisällä
*DBT *WBT
JÄÄHDYTYS Maks. 32 23
Min. 16 11
LÄMMITYS Maks. 30 -
Min. 16 -
+8/10°C
HEAT Maks. 10 -
Min. 8 -
Lämpötila (°C) Ulkona
*DBT *WBT
JÄÄHDYTYS Maks. 43 26
Min. -15 -
LÄMMITYS Maks. 24 18
Min. -15 -
+8/10°C
HEAT Maks. - -
Min. -15 -
• Tämä yksikkö pystyy toimimaan jäähdyttimenä
vielä silloinkin, kun ulkolämpötila on niinkin
matala kuin -15°C muussa kuin olohuoneessa,
esim. tietokonehuoneessa, jossa huonelämpötila
on 16°C tai lämpimämpi ja huoneilmankosteus
korkeintaan 80%.
• Jos ulkolämpötila laskee jäähdytyksen aikana
alle -15°C:een, laitteen kompressori sammuu
automaattisesti. Kun ulkolämpötila nousee yli
-15°C:n, kompressori alkaa jälleen toimia.
* DBT: Kuiva lämpötila
* WBT: Märkä lämpötila
