Operating Instructions
Air Conditioner
Indoor Unit Outdoor Unit
CS-PC9KKV CU-PC9KKV
CS-PC12KKV CU-PC12KKV
QUICK GUIDE
GUÍA RÁPIDA
GUIA RÁPIDO
ENGLISH 2 ~ 7
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
ESPAÑOL 8 ~ 13
Antes de utilizar la unidad, sírvase leer
atentamente estas instrucciones de
funcionamiento y conservarlas como futuro
elemento de consulta.
PORTUGUÊS 14 ~ 19
Antes de ligar a unidade, leia cuidadosamente
este manual de utilização e guarde-o para futura
referência.
F567253_EN_CS4.indd 1 2009-12-4 15:09:10

2
To prevent personal injury, injury to others, or property damage, please
comply the following.
Incorrect operation due to failure to follow instructions may cause harm or
damage, the seriousness of which is classied as below:
WARNING
This sign warns of death or serious injury.
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classied by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbol denote an action that is
COMPULSORY.
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or re.
Do not install the unit in a potentially explosive or ammable
atmosphere. Failure to do so could result in re accident.
Do not insert your ngers or other objects into
the air conditioner indoor or outdoor unit, rotating
parts may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.
SAFETY PRECAUTIONS
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.
OPERATION CONDITION
Use this air conditioner under the following
temperature range
Temperature (°C) Indoor
*DBT *WBT
COOLING Max 32 23
Min 16 11
Temperature (°C) Outdoor
*DBT *WBT
COOLING Max 43 26
Min 16 11
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
REMOTE CONTROL
4~5
INDOOR UNIT
6
TROUBLESHOOTING
7
INFORMATION
20~21
PRODUCT SPECIFICATION
22
QUICK GUIDE
BACK COVER
F567253_EN_CS4.indd 2 2009-12-4 15:09:13

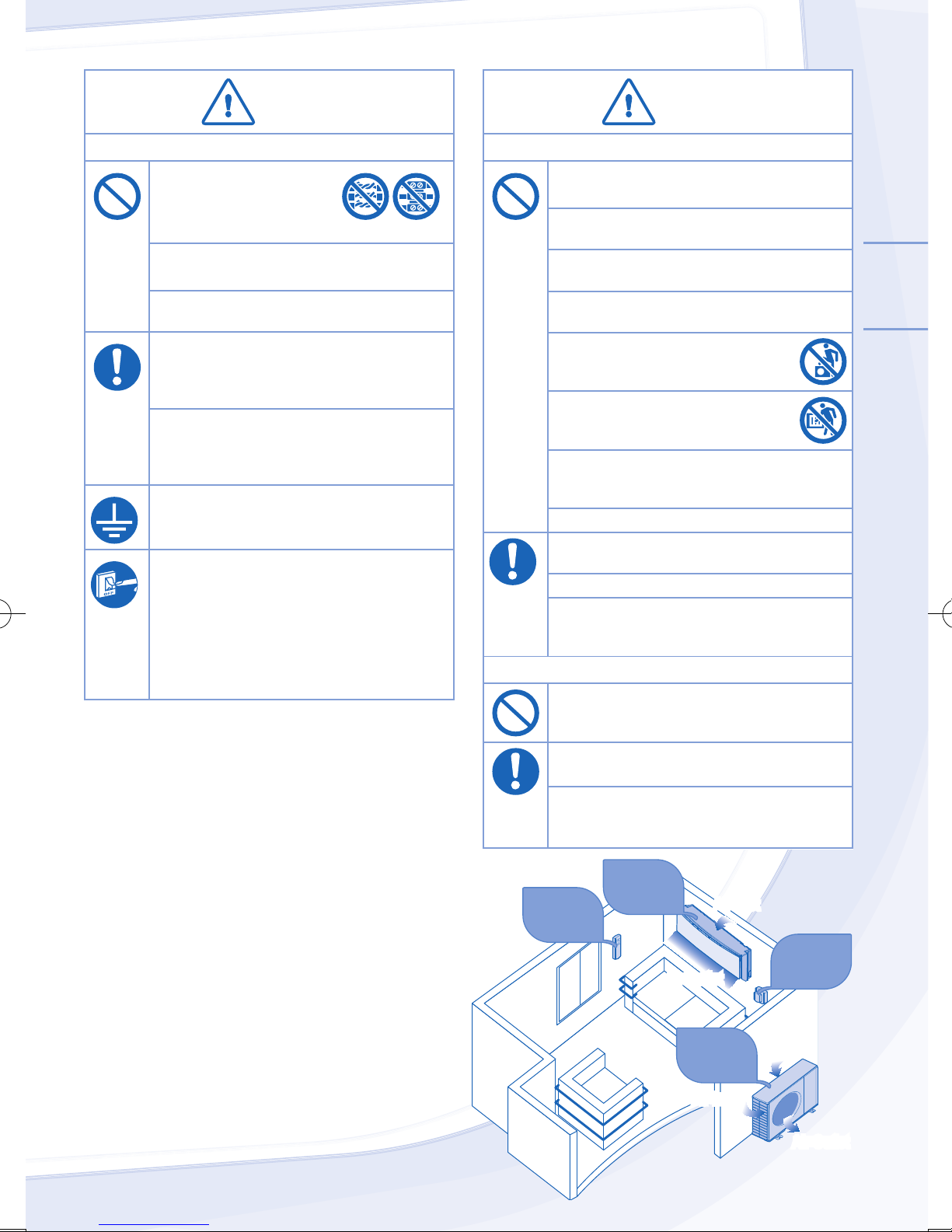

ENGLISH
3
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front
of the airow outlet to avoid propagate re.
Do not expose directly to cold air for a long
period.
Do not sit or step on the unit, you
may fall down accidentally.
Do not touch the sharp aluminium n,
sharp parts may cause injury.
Do not switch ON the indoor when waxing the
oor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit falls down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to
be used for a long period.
New batteries of the same type must be
inserted following the polarity stated to prevent
malfunction of the remote control.
WARNING
POWER SUPPLY
Do not use modied cord,
joint cord, extension cord or
unspecied cord to prevent
overheat and re.
Do not share the same power outlet with other
equipment to prevent overheat and re.
Do not operate with wet hands to prevent
electric shock.
If the supply cord is damage, it must be
replaced by the manufacturer, its service agent
or similarly qualied persons in order to avoid
a hazard.
Strongly recommended to be installed with
Earth Leakage Circuit Breaker (ELCB) or
Residual Current Device (RCD) to prevent
electric shock or re.
This equipment must be earthed to prevent
electrical shock or re.
In case of emergency or abnormal conditions
(burnt smell, etc), turn off the power supply,
and please consult authorized dealer Prevent
electric shock by switch off the power supply
when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Air inlet
Air Outlet
Air Outlet
Air inlet
Air inlet
Indoor
Unit
Power
Supply
Remote
Control
Outdoor
Unit
F567253_EN_CS4.indd 3 2009-12-4 15:09:18

4

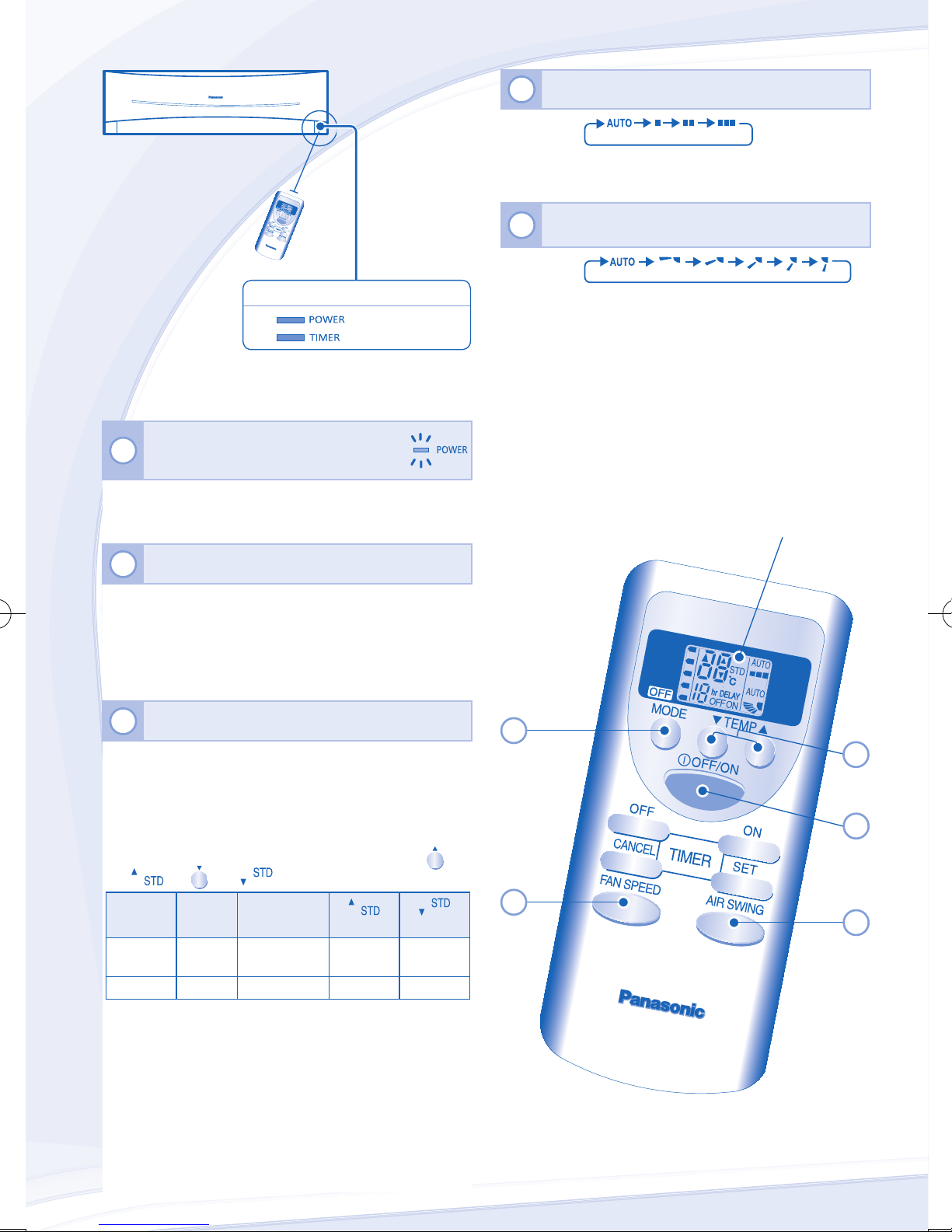

REMOTE CONTROL
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.
2TO SET TEMPERATURE
• For cool and dry modes, the range of temperature for
selection is 16˚C~30˚C.
• Operating the unit within the recommended temperature
could induce energy saving.
COOL mode : 26˚C ~ 28˚C.
DRY mode : 1˚C ~ 2˚C lower than room temperature.
3TO SELECT OPERATION MODE
AUTO mode - For your convenience
• Unit selects the operation mode according to the room
temperature.
• Once auto mode is selected, the unit will operate at the
standard setting temperature.
• To change the standard setting temperature, press for
“ ” or for “ ”.
Room
temperature
Operation
mode
Standard setting
temperature (+2°C) (–2°C)
23°C &
above
Cool 25°C 27°C 23°C
Below 23°C Dry 22°C 24°C 20°C
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
FAN mode - To maintain a good ventilation of the room
• The compressor will not operate during air circulation
operation.
Maximum distances: 8m
INDICATOR
(Green)
(Orange)
3
4
5
Remote Control display
1
2
4TO SELECT FAN SPEED (3 OPTIONS)
FAN SPEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
5TO ADJUST VERTICAL AIRFLOW DIRECTION
(5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL/DRY/FAN mode, if AUTO is set, the louver
swing up/down automatically.
F567253_EN_CS4.indd 4 2009-12-4 15:09:22

ENGLISH
5

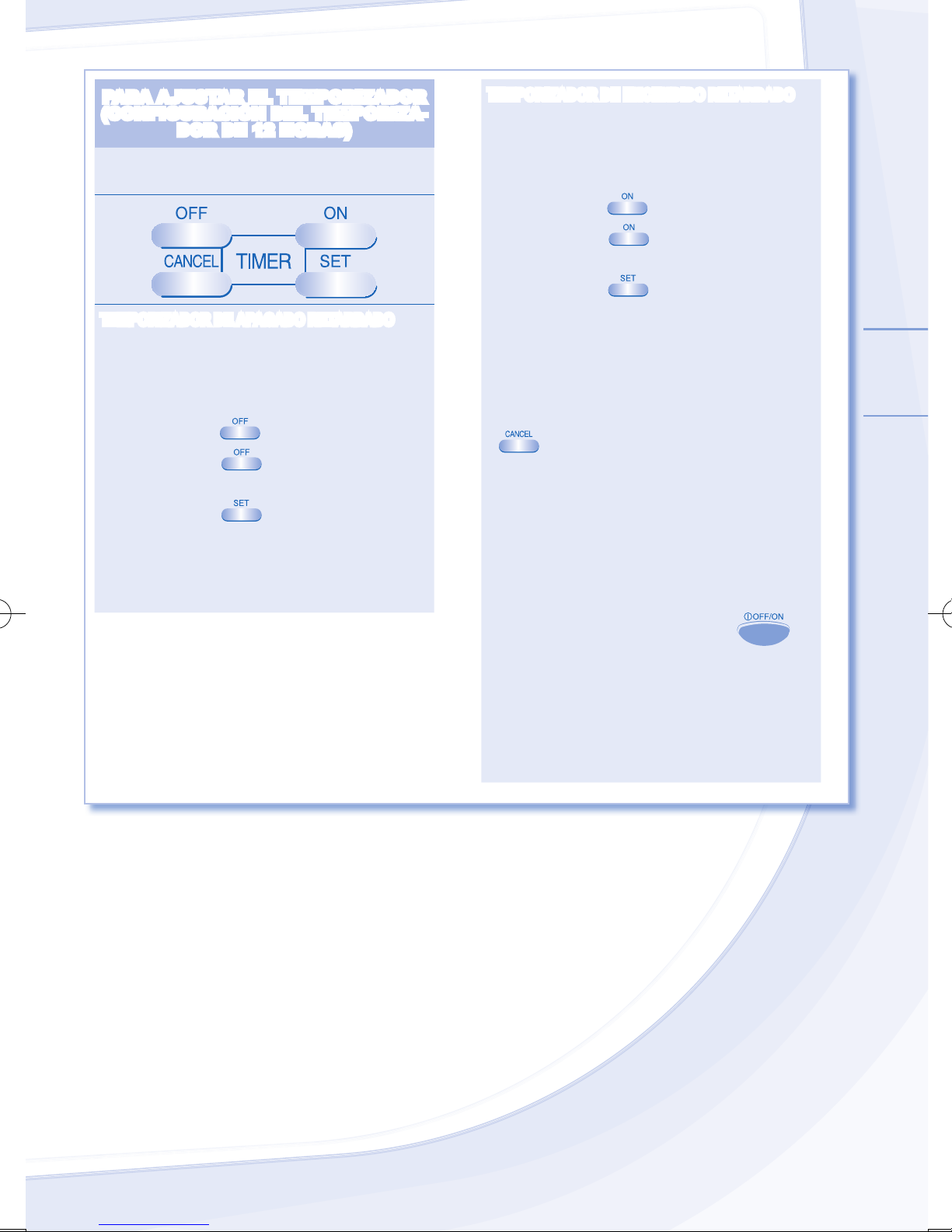

TO SET THE TIMER
( 12-HOUR TIMER SETTING)
• To turn ON or OFF the unit at a preset time.
DELAY OFF-TIMER
For example, to stop the air conditioner 5 hours later.
1 To select the Delay OFF-TIMER, press the
button once.
2 Press the button to select the delay hour.
3 Press the button to conrm the timer setting.
•The OFF-TIMER can only be set while the
air-conditioner is in operation.
DELAY ON-TIMER
For example, to start the air conditioner 2 hours later.
1 To select the Delay ON-TIMER, press the
button once.
2 Press the button to select the delay hour.
3 Press the button to conrm the timer setting.
•The ON-TIMER can only be set while the
air-conditioner is not in operation.
•To cancel ON or OFF timer, press .
•The timer indicator of the indoor unit will light up
during the timer operation.
•When ON Timer is set, the unit may start earlier
before the actual set time in order to achieve the
desired temperature on time.
•If you press operation button during
the timer setting operation, timer setting will be
cancelled.
•When a power failure occurs, the timer setting will
be cancelled. Once power is resumed, reset the
timer repeat above step.
F567253_EN_CS4.indd 5 2009-12-4 15:09:27

6
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium n, sharp parts may cause injury.
2
5
6
7
1
4
3
8
1INDOOR UNIT
• Wipe the unit gently with a soft, dry cloth.
2FRONT PANEL
Remove Front Panel
• Raise and pull to remove the front panel.
• Wash gently and dry.
Close Front Panel
• Press down both ends of the front panel to close it securely.
3RECEIVER
4ALUMINIUM FIN
5HORIZONTAL AIRFLOW DIRECTION LOUVER
• Manually adjustable.
WARNING
Be carefull not to insert your ngers into
the unit to avoid injuring by cross-ow fan.
6VERTICAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
7AUTO OFF/ON BUTTON
• Use when remote control is misplaced or malfunction.
Action Mode
Press once. Auto
Press and hold until 1 beep is heard, then release. Cooling
• To turn off, press the AUTO OFF/ ON button again.
Procedure of switching OFF/ON signal receiving sound:
1. Press and hold “AUTO OFF/ON” button for
approximately 10 seconds until you hear double beep
sound.
2. Repeat above step within 60 seconds , and then signal
receiving sound will be switched OFF/ON.
Procedure of switching OFF/ON auto restart control:
1. Press and hold “AUTO OFF/ON” button for
approximately 15 seconds until you hear triple beep
sound.
2. Repeat above step within 60 seconds , and then auto
restart control will be switched.
8AIR FILTERS
• Clean the lters regularly.
• Wash/rinse the lters gently with water to avoid damage
to the lter surface.
• Dry the lters thoroughly under the shade, away from
re or direct sunlight.
• Replace any damage lter.
INDOOR UNIT
WASHING INSTRUCTIONS HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance have to be carried out at regular intervals.
Please consult authorized dealer.
NOTE
• If chemical cloth is used to wipe the unit, instruction for
the cloth should be followed.
F567253_EN_CS4.indd 6 2009-12-4 15:09:32

ENGLISH
7
The following symptoms do not indicate malfunction.
SYMPTOM CAUSE
Mist emerges from indoor unit. ► • Condensation effect due to cooling process.
Water owing sound during operation. ► • Refrigerant ow inside the unit.
The room has a peculiar odour. ► • This may due to damp smell emitted by the wall, carpet,
furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting. ► • This helps to remove the surrounding odours.
Operation is delayed a few minutes after restart. ► • The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes.
Cracking sound during operation. ► • Changes of temperature cause the expansion/contraction
of the unit.
The unit operates automatically when power is resumed
after a power failure. ► • This is the Auto Restart function of the unit. Operation will be restarted automatically under the previous operation
mode when power is resumed as the operation is
stopped due to power failure.
• To cancel the Auto Restart Control, please refer to page
6.
Check the following before calling for servicing.
SYMPTOM CHECK
Cooling operation is not working efciently. ► • Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the lters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ► • Check if the unit has been installed at an incline.
• Close the front panel properly.
Remote control does not work.
(Display is dim or transmission signal is weak.) ► • Insert the batteries correctly. • Replace weak batteries.
The unit does not work. ► • Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control. ► • Make sure the receiver not obstructed. • Certain uorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
TROUBLESHOOTING
F567253_EN_CS4.indd 7 2009-12-4 15:09:35

8
Para evitar lesiones personales, lesiones a terceros, o daños materiales,
cumpla lo siguiente.
El uso incorrecto por no seguir las instrucciones puede causar daños o
averías; su gravedad se clasica con las indicaciones siguientes:
ADVERTENCIA
Esta indicación advierte del posible
peligro de muerte o de daños graves.
PRECAUCIÓN
Esta indicación advierte de los posibles
daños o desperfectos materiales.
Las instrucciones que deben seguirse están clasicadas mediante los
siguientes símbolos:
Este símbolo denota una acción
que está PROHIBIDA.
Este símbolo indica una acción
que es OBLIGATORIA.
ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas,
o falta de experiencia y conocimiento, a menos que hayan
recibido formación o supervisión en relación al uso del
aparato por una persona responsable por su seguridad. Los
niños deberían estar supervisados para asegurar que no
juegan con el aparato.
Consulte a un distribuidor autorizado o especialista para
reparar, instalar, retirar y reinstalar la unidad. Una instalación
y uso incorrectos provocarán fugas, descargas eléctricas o
incendios.
No instale la unidad en ambientes potencialmente
explosivos o inamables. En caso contrario, podría provocar
accidentes de incendios.
No introduzca los dedos u otros objetos en la
unidad exterior o interior del aire acondicionado,
ya que las partes rotatorias podrían provocarle
lesiones.
No toque la unidad exterior durante un relámpago, ya que
podría causar una descarga eléctrica.
MANDO A DISTANCIA
No permita que bebés y niños pequeños jueguen con el
mando a distancia para evitar que ingieran accidentalmente
las pilas.
PRECAUCIONES DE SEGURIDAD
NOTA
Las ilustraciones de este manual
sirven únicamente para describir las
explicaciones y pueden no coincidir
exactamente con las del aparato
suministrado. Están sujetas a cambios
sin previo aviso con el n de mejorar el
producto.
CONDICIONES DE
FUNCIONAMIENTO
Utilice este aparato de aire acondicionado
dentro del siguiente intervalo de temperaturas
Temperatura (°C) Interior
*DBT *WBT
ENFRIAMIENTO
Máx. 32 23
Mín. 16 11
Temperatura (°C) Exterior
*DBT *WBT
ENFRIAMIENTO
Máx. 43 26
Mín. 16 11
* DBT: Temperatura de bulbo seco
* WBT: Temperatura de bulbo húmedo
Muchas gracias por elegir una unidad
de aire acondicionado Panasonic
CONTENIDO
PRECAUCIONES DE SEGURIDAD
8~9
MANDO A DISTANCIA
10~11
UNIDAD INTERIOR
12
LOCALIZACIÓN DE AVERÍAS
13
INFORMACIÓN
20~21
ESPECIFICACIONES DEL
PRODUCTO
22
GUÍA RÁPIDA
CUBIERTA TRASERA
F567253_SP_CS4.indd 8 2009-11-30 16:51:28

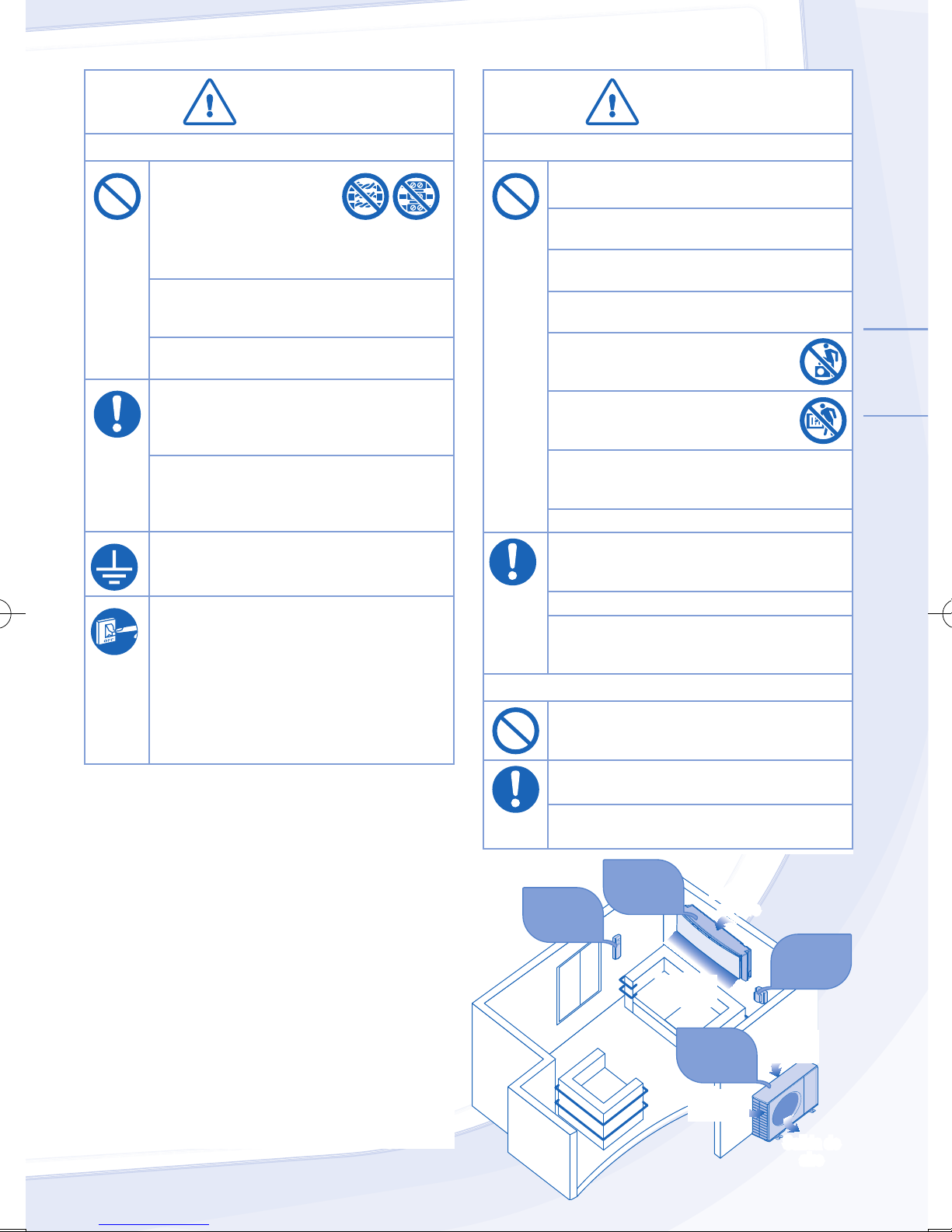

ESPAÑOL
9
PRECAUCIÓN
UNIDAD INTERIOR Y UNIDAD EXTERIOR
No limpie la unidad interior con agua, benceno,
disolvente o limpiador en polvo.
No utilice la unidad para otros nes, como la
conservación de alimentos.
No utilice ningún equipo combustible delante de la
salida de aire pare evitar que se propague un incendio.
No se exponga directamente al aire frío durante
un periodo prolongado de tiempo.
No se siente o pare sobre la unidad,
se podría caer accidentalmente.
No toque la losa aleta de aluminio,
las piezas losas pueden causar
lesiones.
No encienda la unidad cuando encere el
suelo. Después de encerar, airee la habitación
correctamente antes de usar la unidad.
No instale la unidad en áreas aceitosas y ahumadas.
Asegúrese de que el tubo de drenaje esté
conectado correctamente. Si no es así, se
podrían producir fugas.
Ventile la habitación con regularidad.
Después de un largo periodo de uso, asegúrese
de que la ranura de instalación no se encuentre
deteriorada, para evitar que la unidad se caiga.
MANDO A DISTANCIA
No utilice pilas recargables (Ni-Cd).
Podría dañar el control remoto.
Extraiga las pilas si no va a utilizar la unidad
durante un periodo prolongado de tiempo.
Para que el mando a distancia funcione bien, es
necesario insertar las pilas según la polaridad indicada.
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA
FUENTE DE ENERGÍA
No utilice un cable
modicado, unido con otro,
un cable de extensión o un
cable no especicado para
evitar sobrecalentamiento e
incendios.
No comparta la misma salida eléctrica con
otros equipos para evitar el calentamiento e
incendios.
No lo use con las manos mojadas para evitar
descargas eléctricas.
Para evitar riesgos, si el cable de alimentación
está dañado y es necesario cambiarlo, deberá
hacerlo el fabricante, un representante del
servicio técnico o una persona calicada.
Se recomienda altamente instalarlo con
un disyuntor de fuga a tierra (ELCB) o un
dispositivo residual actual (RCD) para evitar
descargas eléctricas o incendios.
Este equipo deberá conectarse a tierra para
evitar descargas eléctricas o incendios.
En caso de emergencia o condiciones
anormales (olor a quemado, etc.), corte
la alimentación de energía y consulte al
distribuidor autorizado. Evite descargas
eléctricas desconectando la alimentación
eléctrica cuando:
- Antes de limpiarlo o repararlo.
- Largo periodo en desuso.
- Tormentas eléctricas especialmente violentas.
Entrada
de aire
Salida de
aire
Salida de
aire
Entrada
de aire
Entrada
de aire
Unidad
Interior
Fuente
de
energía
Mando a
Distancia
Unidad
Exterior
F567253_SP_CS4.indd 9 2009-11-30 16:51:32

10
MANDO A DISTANCIA
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
Pulse el botón del control remoto
1ENCENDER O APAGAR LA UNIDAD
• Por favor esté al tanto de la indicación OFF en la pantalla
del mando a distancia para impedir que la unidad
arranque o se detenga incorrectamente.
2PARA AJUSTAR LA TEMPERATURA
• Para los modos frío y seco, el rango de temperaturas para
seleccionar va de 16˚C~30˚C.
• El funcionamiento de la unidad dentro de la temperatura
recomendada podría resultar en el ahorro de energía.
Modo FRÍO : 26˚C ~ 28˚C.
Modo DESHUMIDIFICACIÓN : 1˚C ~ 2˚C menos que la
temperatura ambiente.
3SELECCIONAR MODO DE OPERACIÓN
Modo AUTOMÁTICO - Para su conveniencia
• La unidad selecciona automáticamente el modo de
funcionamiento según la temperatura ambiental.
• Una vez que el modo automático es seleccionado, la
unidad funcionará en la temperatura estándar programada.
• Para cambiar la conguración estándar de temperatura,
presione para “ ” o para “ ”.
Temperatura
ambiente
Modo de
operación
Temperatura
estándar
programada (+2°C) (–2°C)
23°C y más Frío 25°C 27°C 23°C
Menos de 23°C Seco 22°C 24°C 20°C
Modo FRÍO - Para disfrutar de aire frío
• Use cortinas para proteger de luz solar y el calor exterior y
así reducir el consumo eléctrico durante el modo de frío.
Modo DESHUMIDIFICACIÓN - Para deshumidicar el
ambiente
• La unidad funciona en la velocidad de ventilador baja para
proporcionar una agradable refrigeración.
Modo VENTILADOR - Para mantener una buena
ventilación en la habitación
• El compresor no funcionará durante el funcionamiento de
circulación de aire.
Distancia máxima: 8m
INDICADOR
(Verde)
(Naranja)
3
4
5
Pantalla del mando a distancia
1
2
4PARA SELECCIONAR LA VELOCIDAD DEL
VENTILADOR (3 OPCIONES)
FAN SPEED
• Para AUTO (automático), la velocidad de ventilador de
interior es ajustada automáticamente según el modo de
operación.
5PARA AJUSTAR LA DIRECCIÓN VERTICAL DE
LA CORRIENTE DE AIRE (5 OPCIONES)
AIR SWING
• Mantiene la habitación ventilada.
• En los modos FRÍO/SECO/VENTILADOR, si se
selecciona AUTO (AUTOMÁTICO), la pala de dirección
del aire se moverá automáticamente de arriba a abajo.
F567253_SP_CS4.indd 10 2009-11-30 16:51:36

ESPAÑOL
11
PARA AJUSTAR EL TEMPORIZADOR
(CONFIGURACIÓN DEL TEMPORIZA-
DOR DE 12 HORAS)
• Conectar o desconectar la unidad a una hora
predeterminada.
TEMPORIZADOR DE APAGADO RETARDADO
Por ejemplo, para detener el acondicionador de aire 5
horas después.
1 Para seleccionar el Delay OFF-TIMER
(TEMPORIZADOR DE APAGADO Retardado),
presione el botón una vez.
2 Presione el botón para seleccionar las horas
de retardo.
3 Presione el botón para conrmar la
conguración del temporizador.
•El OFF-TIMER (TEMPORIZADOR DE APAGADO)
solo puede congurarse cuando el acondicionador
de aire está funcionando.
TEMPORIZADOR DE ENCENDIDO RETARDADO
Por ejemplo, para encender el acondicionador 2 horas
después.
1 Para seleccionar el Delay ON-TIMER
(TEMPORIZADOR DE ENCENDIDO Retardado),
presione el botón una vez.
2 Presione el botón para seleccionar las horas
de retardo.
3 Presione el botón para conrmar la
conguración del temporizador.
•El ON-TIMER (TEMPORIZADOR DE ENCENDIDO)
solo puede congurarse cuando el acondicionador
de aire está apagado.
•Para cancelar los temporizadores de ON
(ENCENDIDO) o OFF (APAGADO), presione
.
•El indicador de cuenta atrás de la unidad interior
se encenderá durante el funcionamiento del
temporizador.
•Cuando el ON Timer (Temporizador de
ENCENDIDO) está establecido, la unidad puede
iniciarse antes de la hora especicada para
conseguir la temperatura deseada a tiempo.
•Si presiona el botón de funcionamiento
durante la conguración del temporizador, la
conguración del mismo se cancelará.
•Si ocurriese una falla de energía, la conguración
del temporizador se cancelará. Una vez se
reestablezca la corriente, repita los pasos anteriores
para reestablecer el temporizador.
F567253_SP_CS4.indd 11 2009-11-30 16:51:41

12
PRECAUCIÓN
•Apague la unidad antes de limpiarla.
•No toque la aleta de aluminio, las partes aladas pueden causar
heridas.
2
5
6
7
1
4
3
8
1UNIDAD INTERIOR
• Limpie la unidad suavemente con un paño suave y seco.
2PANEL FRONTAL
Retire el panel frontal
• Levante y tire del panel frontal para retirarlo.
• Lávelo con cuidado y séquelo.
Cierre el panel frontal
• Pulse hacia abajo los
dos extremos del panel
frontal para cerrarlo
herméticamente.
3RECEPTOR
4ALETA DE ALUMINIO
5REJILLA DE DIRECCIÓN DE CORRIENTE DE
AIRE HORIZONTAL
• Manualmente ajustable.
PRECAUCIÓN
Tenga cuidado de no insertar los dedos en la unidad
para prevenir heridas causadas por el ventilador.
6
REJILLA DE DIRECCIÓN DE CORRIENTE DE AIRE VERTICAL
• No lo ajuste manualmente.
7BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO
(AUTO OFF/ON)
• Utilizado cuando el mando a distancia está extraviado o
funciona mal.
Acción Modo
Pulsar una vez.
Funcionamiento
automático
Presione y mantenga hasta que escuche un
pitido, luego suéltelo.
Enfriamiento
• Para apagar la unidad, presione el botón AUTO OFF/
ON de nuevo.
Procedimiento para OFF/ON el aviso sonoro de
recepción de señal:
1.
Mantenga presionado el botón AUTO OFF/ON durante 10
segundos aproximadamente hasta que escuche un doble pitido
.
2. Repita el paso anterior durante 60 segundos, y el
aviso sonoro de recepción de señal se OFF/ON.
Procedimiento de OFF/ON del control de reinicio automático:
1. Mantenga presionado el botón “AUTO ON/OFF”
durante 15 segundos aproximadamente hasta que
escuche un triple pitido.
2. Repita el paso anterior durante 60 segundos, y el
control de reinicio automático se apagará o encenderá.
8FILTROS DE AIRE
• Limpie los ltros regularmente.
• Lave/enjuague los ltros con agua, con cuidado para
evitar dañar la supercie del mismo.
• Secar minuciosamente los ltros a la sombra, lejos del
fuego o la luz solar directa.
• Reemplace los ltros dañados.
UNIDAD INTERIOR
INSTRUCCIONES DE LAVADO INDICACIONES
• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones ( pH7) o detergentes domésticos
neutros.
• No utilice agua con una temperatura superior a 40°C.
• Para garantizar un desempeño óptimo de la unidad,
el mantenimiento de limpieza se debe realizar en
intervalos regulares. Consulte a un distribuidor
autorizado.
NOTA
• Si utiliza un paño químico para limpiar la unidad, deberá
seguir las instrucciones del mismo.
F567253_SP_CS4.indd 12 2009-11-30 16:51:46

ESPAÑOL
13
Las siguientes señales no indican un mal funcionamiento.
SEÑAL CAUSA
Sale neblina de la unidad interior. ► • Efecto de condensación producido durante el proceso de
enfriamiento.
Se escucha un sonido similar a agua uyendo durante el
funcionamiento. ► • Flujo del refrigerante en el interior de la unidad.
Hay un olor extraño en la habitación. ► • Puede ocurrir debido al olor a humedad producido por
las paredes, las alfombras, los muebles o las telas de la
habitación.
El ventilador interior se para de vez en cuando con la
velocidad del ventilador automática. ► • Con esto se eliminan los malos olores del ambiente.
El aparato tarda varios minutos en funcionar tras volver a
encenderlo. ► • El retraso responde a un dispositivo de protección del compresor de la unidad.
La unidad exterior emite agua o vapor. ► • Se produce condensación o evaporación en los tubos.
Sonido seco (de chasquido) durante el funcionamiento. ► • Los cambios de temperatura causan la expansión/
contracción de la unidad.
La unidad se enciende automáticamente cuando se
reconecta a la corriente después de una falla de energía. ► • Esta es la función de Auto Restart de la unidad. La unidad se reiniciará automáticamente en el modo de
funcionamiento previo cuando la alimentación sea
reestablecida después de una falla de energía.
• Para cancelar el Auto Restart Control, por favor consulte
la página 12.
Compruebe lo siguiente antes de llamar a un técnico.
SEÑAL COMPRUEBE
La operación frío no funciona ecientemente. ► • Programe la temperatura correctamente.
• Cierre todas las puertas y ventanas.
• Limpie o sustituya los ltros.
• Quite cualquier obstrucción en la entrada y salida de aire.
Funcionamiento ruidoso. ► • Compruebe si la unidad ha sido instalada en una
inclinación.
• Cierre el panel delantero correctamente.
El mando a distancia no funciona.
(La pantalla está oscura o la señal de transmisión es débil.) ► • Inserte las baterías correctamente. • Reemplace las baterías débiles.
La unidad no funciona. ► • Compruebe si el disyuntor está activado.
• Compruebe si los temporizadores han sido programados.
La unidad no recibe la señal del mando a distancia. ► • Asegúrese de que el receptor no esté obstruido.
• Ciertas luces uorescentes puede interferir con el
transmisor de señal. Consulte con un distribuidor
autorizado.
LOCALIZACIÓN DE AVERÍAS
F567253_SP_CS4.indd 13 2009-11-30 16:51:49

14
Para evitar danos pessoais, danos a outros, ou danos na propriedade, por
favor cumpra o seguinte.
A utilização incorreta devido ao incumprimento das instruções pode
resultar em ferimentos ou danos cuja gravidade é classicada da seguinte
forma:
AVISO
Este símbolo indica perigo de morte ou
ferimento grave.
CUIDADO
Este símbolo indica perigo de ferimento ou
danos de bens.
As instruções a seguir são classicadas com os seguintes símbolos:
Este símbolo indica uma ação
PROIBIDA.
Este símbolo denota uma ação que é
COMPULSÓRIA.
AVISO
UNIDADE INTERIOR E UNIDADE EXTERIOR
Este dispositivo não se destina ao uso por pessoas
(incluindo crianças) com reduzidas capacidades
físicas, sensoriais ou mentais, ou falta de experiência e
conhecimento, exceto se tiverem supervisão ou instrução
relacionadas com o uso do dispositivo por uma pessoa
responsável pela sua segurança. As crianças devem ser
supervisionadas para assegurar que não brincam com o
dispositivo.
Por favor consulte o representante autorizado ou
especialista para reparar, instalar, remover e reinstalar
a unidade. A instalação inadequada e manutenção pode
provocar fuga, choque elétrico ou incêndio.
Não instale a unidade (em um/num) ambiente
potencialmente explosivo ou inamável. Se não zer isso,
pode provocar incêndio por acidente.
Não coloque os seus dedos ou outros objetos na
unidade de ar condicionado interior ou exterior, as
partes rotativas podem provocar ferimentos.
Não toque na unidade exterior em caso de relâmpagos,
pode provocar choque elétrico.
CONTROLE REMOTO
Não deixe as crianças brincar com o controle remoto para
impedir que engulam acidentalmente as pilhas.
PRECAUÇÕES DE SEGURANÇA
NOTA
As ilustrações deste manual têm
apenas um Caráter explicativo e podem
diferir da unidade real. Estão sujeitas a
alteração sem aviso prévio para ns de
melhoramento futuro.
CONDIÇÃO DE FUNCIONAMENTO
Utilize este ar condicionado com o
seguinte intervalo de temperatura
Temperatura (°C) Interior
*DBT
*WBT
REFRIGERAÇÃO
Máx. 32 23
Mín. 16 11
Temperatura (°C) Exterior
*DBT
*WBT
REFRIGERAÇÃO
Máx. 43 26
Mín. 16 11
* DBT: Temperatura de bolbo Seco
* WBT: Temperatura de bolbo Úmido
Obrigado por adquirir o Ar
Condicionado da Panasonic
ÍNDICE
PRECAUÇÕES DE
SEGURANÇA
14~15
CONTROLE REMOTO
16~17
UNIDADE INTERIOR
18
RESOLUÇÃO DE PROBLEMAS
19
INFORMAÇÃO
20~21
ESPECIFICAÇÕES DO PRODUTO
22
GUIA RÁPIDO
TAMPA TRASEIRA
F567253_POR_CS4.indd 14 2009-11-30 16:58:22

PORTUGUÊS
15
AVISO
FONTE DE ALIMENTAÇÃO
Não utilize um cabo
modicado, com união,
com extensão ou não
especicado para evitar o
sobreaquecimento e incêndio.
Não partilhe a mesma saída de energia
com outro equipamento para evitar
sobreaquecimento e incêndio.
Não utilize com as mãos molhadas para evitar
choque elétrico.
Se o cabo de alimentação estiver danicado,
terá de ser substituído pelo fabricante, agente
de assistência ou técnico qualicado para evitar
situações de perigo.
É fortemente recomendada a instalação do
Disjuntor com fuga à terra (ELCB) ou um
Dispositivo de Corrente Residual (RCD) para
evitar choque elétrico ou incêndio.
Este equipamento deve ter ligação terra para
evitar choque elétrico ou incêndio.
Numa situação de emergência ou condições
anómalas (cheiro a queimado, etc.), desligue
a alimentação e consulte o revendedor
autorizado. Evitar choque elétrico ao desligar a
fonte de alimentação quando:
- Antes da limpeza ou manutenção.
- Não utilização prolongada.
- Forte atividade de relâmpagos fora do normal.
CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
Não lave a unidade interior com água, benzina,
diluente ou pó áspero.
Não utilize a unidade para outros ns, como,
por exemplo, a conservação de alimentos.
Não utilize nenhum equipamento de combustão
em frente à saída de ar para evitar a
propagação de incêndio.
Não se exponha diretamente ao ar frio durante
um período de tempo prolongado.
Não se sente na unidade ou
utilize-a como um degrau, pode cair
acidentalmente.
Não toque na rebarba de alumínio
aada, as peças aadas podem
provocar lesões.
Não ligue (ON) a unidade interior quando encera o
chão. Após encerar, areje a divisão adequadamente
antes de colocar a unidade em funcionamento.
Não instalar a unidade em áreas com óleos e fumos.
Certique-se que o tubo de drenagem está ligado
adequadamente. De contrário, pode ocorrer fuga.
Areje regularmente a sala.
Após longo período de uso, certique-se que
a armação da instalação não está deteriorada
para evitar que a unidade caia.
CONTROLE REMOTO
Não utilize pilhas recarregáveis (Ni-Cd). Pode
danicar o controle remoto.
Remova as pilhas da unidade se não a pretender
utilizar durante um período de tempo prolongado.
Introduza pilhas novas do mesmo tipo seguindo
as indicações de polaridade indicadas para
evitar a avaria do controle remoto.
Entrada de ar
Entrada
de ar
Entrada
de ar
Saída
de ar
Saída
de ar
Unidade
Interior
Fonte de
alimentação
Controle
Remoto
Unidade
Exterior
F567253_POR_CS4.indd 15 2009-11-30 16:58:26

16
CONTROLE REMOTO
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
Pressione o botão do controle remoto
1PARA LIGAR OU DESLIGAR (ON/OFF)
A UNIDADE
• Por favor tenha atenção à indicação de desligado (OFF)
no visor do controle remoto, para evitar que a unidade
inicie/pare inapropriadamente.
2PARA CONFIGURAR A TEMPERATURA
• No caso dos modos de refrigeração e seco, a amplitude
da temperatura disponível para ser selecionada é de
16˚C~30˚C.
• Funcionar com a unidade dentro da temperature
recomendada poderá poupar energia.
Modo DE REFRIGERAÇÃO : 26˚C ~ 28˚C.
Modo SECO : 1˚C ~ 2˚C abaixo da temperatura ambiente.
3PARA SELECIONAR O MODO DE OPERAÇÃO
Modo AUTOMÁTICO - Para sua conveniência
• A unidade seleciona o modo de funcionamento de acordo
com a temperatura ambiente.
• Depois de selecionar o modo automático, a unidade irá
funcionar à temperatura predenida.
• Para mudar a temperatura ajustada pressione para
“ ” ou para “ ”.
Temperatura
ambiente
Modo de
funcionamento
Temperatura
predenida (+2°C) (–2°C)
23°C e superior Refrigeração 25°C 27°C 23°C
Abaixo de 23°C Seco 22°C 24°C 20°C
Modo DE REFRIGERAÇÃO - Para desfrutar de ar fresco
• Utilize cortinas para evitar a luz solar e o calor exterior,
para reduzir o consumo de energia durante o modo frio.
Modo SECO - Para desumidicar o ambiente
• A unidade opera a uma velocidade baixa da ventoinha
para dar uma refrigeração suave.
Modo VENTILADOR – Para manter a ventilação do
cômodo.
• O compressor não funcionará durante a operação de
circulação de ar.
Distância máxima: 8m
INDICADOR
(Verde)
(Laranja)
3
4
5
Visor do Controle Remoto
1
2
4PARA SELECIONAR A VELOCIDADE DO
VENTILADOR (3 OPÇÕES)
FAN SPEED
• Para AUTO, a velocidade da ventoinha interior é ajustada
automaticamente de acordo com o modo de operação.
5PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR
VERTICAL (5 OPÇÕES)
AIR SWING
• Mantém a ventilação da sala.
• No modo COOL/DRY/FAN (FRIO/SECO/VENTILADOR),
se tiver ajustado em AUTO (AUTOMATICAMENTE), a
veneziana subirá/abaixará automaticamente.
F567253_POR_CS4.indd 16 2009-11-30 16:58:30

PORTUGUÊS
17

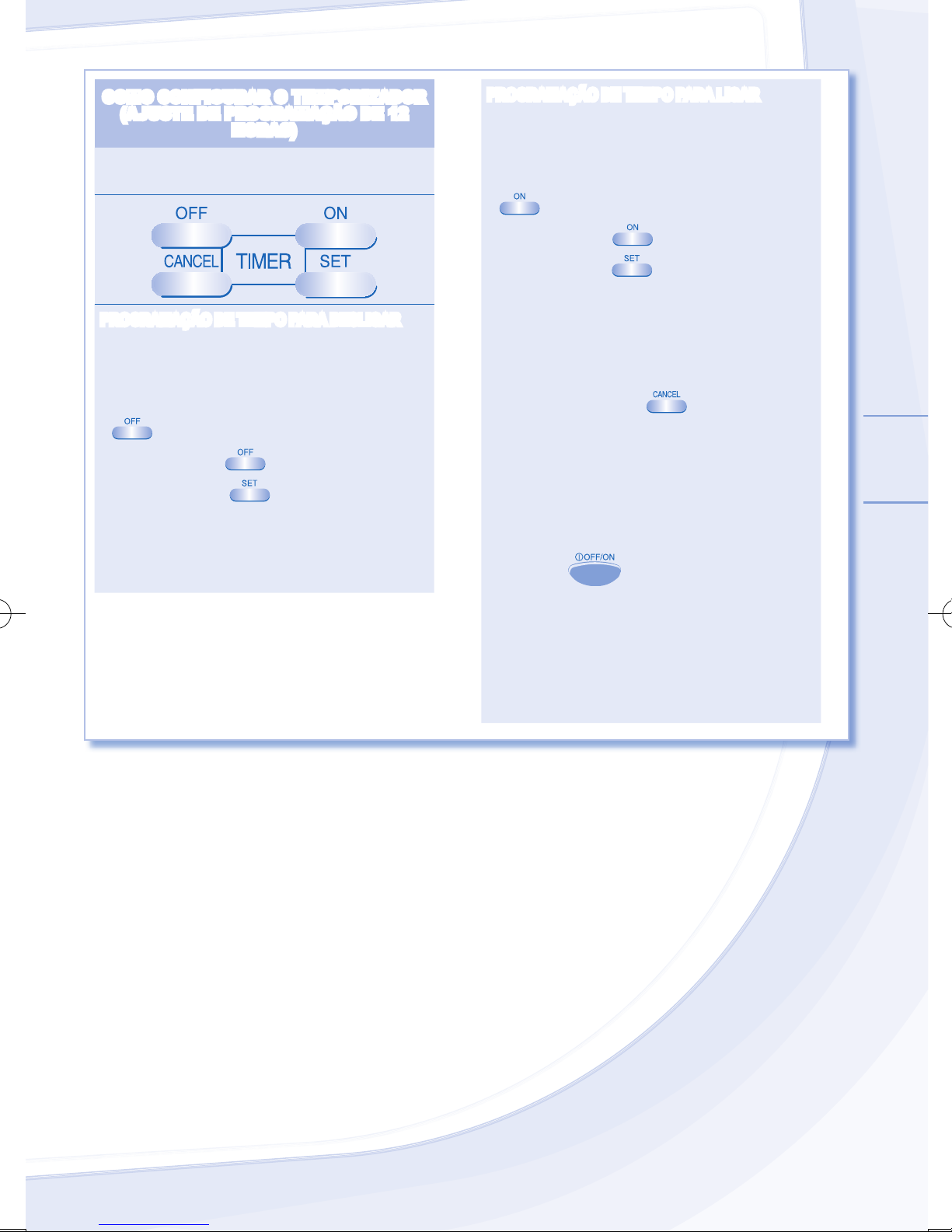

COMO CONFIGURAR O TEMPORIZADOR
(AJUSTE DE PROGRAMAÇÃO DE 12
HORAS)
• Para LIGAR (ON) ou DESLIGAR (OFF) a unidade
num tempo predenido.
PROGRAMAÇÃO DE TEMPO PARA DESLIGAR
Por exemplo, para desligar o ar condicionado
automaticamente 5 horas depois.
1 Para selecionar a programação de tempo para
DESLIGAR o aparelho, pressione uma vez o botão
.
2 Pressione o botão para selecionar o horário.
3 Pressionar o botão para conrmar o horário
ajustado.
•A programação para OFF-TIMER (DESLIGAR) só
pode ser ajustado enquanto o ar condicionado está
em funcionamento.
PROGRAMAÇÃO DE TEMPO PARA LIGAR
Por exemplo, ligar o ar condicionado automaticamente
após 2 horas.
1 Para selecionar a programação de tempor para
LIGAR o aparelho, pressione uma vez o botão
.
2 Pressione o botão para selecionar o horário.
3 Pressione o botão para conrmar o horário
ajustado.
•A programação para ON-TIMER (LIGAR) o aparelho
só pode ser ajustado equanto o aparelho encontra-
se desligado.
•Para cancelar o tempo de ON (LIGAR) ou OFF
(DESLIGAR), pressione .
•O indicador de tempo da unidade interior acenderá
durante o tempo de operação.
•Quando houver a programação de horário para ON-
Timer (LIGAR), o aparelho poderá começar antes
da hora ajustada para que alcance a temperatura
desejada no tempo ajustado.
•Se o botão for pressionado durante a
operação de programação de tempo, o mesmo será
cancelado.
•Quando houver falha de energia, a programação
ajustada será cancelada. Uma vez que a a energia
elétrica é restabelecida, repita as instruções
anteriores para ajustar novamente o horário.
F567253_POR_CS4.indd 17 2009-11-30 16:58:34

18

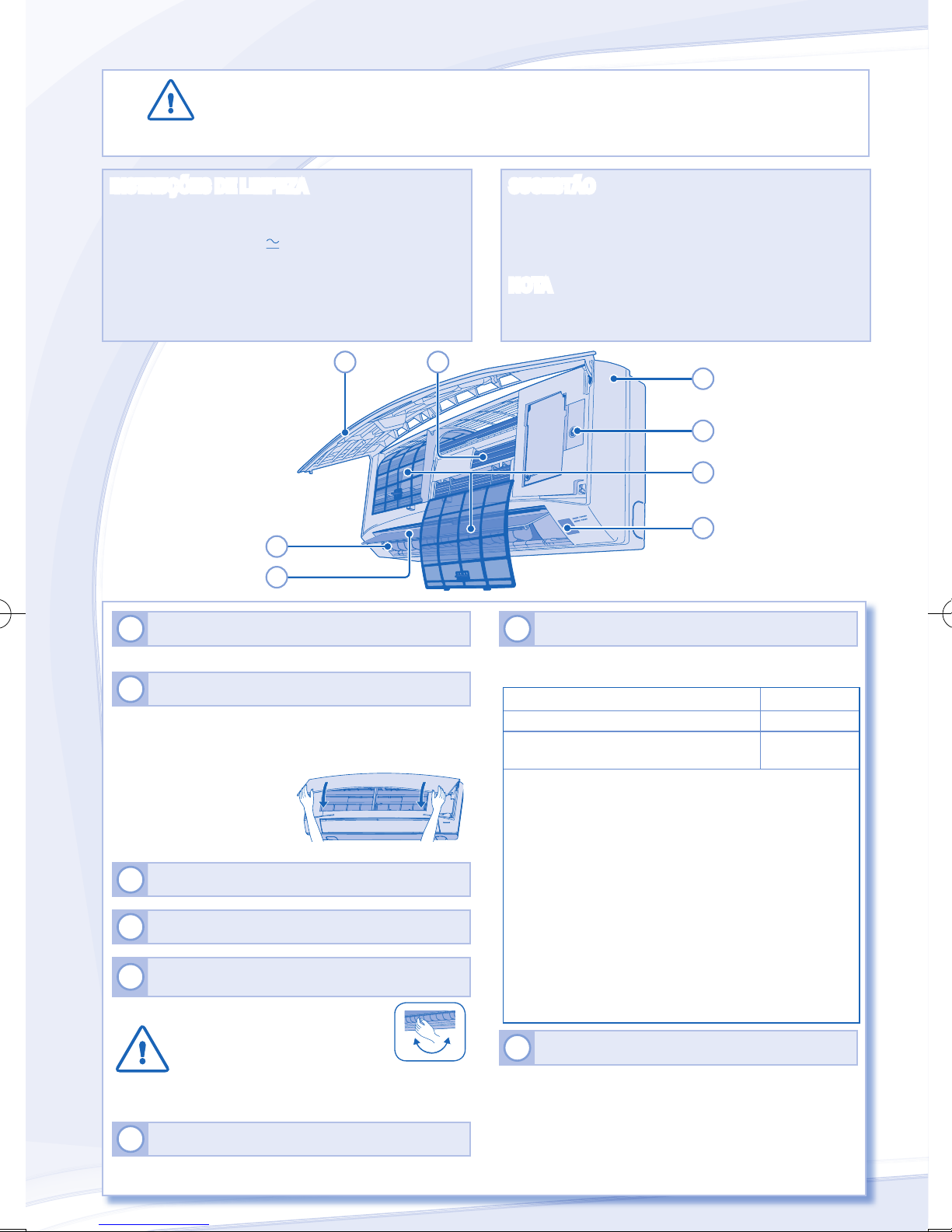

CUIDADO
•Desligue a unidade antes de efectuar a limpeza.
•Não toque nas alhetas de alumínio, a parte aada pode causar
ferimentos.
2
5
6
7
1
4
3
8
1UNIDADE INTERIOR
•
Limpe cuidadosamente a unidade com um pano macio e seco.
2PAINEL FRONTAL
Retire o painel frontal
• Levante e puxe para retirar o painel frontal.
• Lave-o com cuidado e seque-o.
Feche o painel frontal
• Pressione para baixo os
dois extremos do painel
frontal para fechá-lo com
segurança.
3RECEPTOR
4ALHETAS DE ALUMÍNIO
5DIFUSOR DA DIREÇÃO DO FLUXO DE AR
HORIZONTAL
• Ajustável manualmente.
ATENÇÃO
Para evitar ser machucado pelo uxo cruzado do ventilador,
tome cuidado para não inserir os dedos dentro do aparelho.
6
DIFUSOR DA DIREÇÃO DO FLUXO DE AR VERTICAL
• Não ajuste com a mão.
7BOTÃO AUTO OFF/ON
• Utilizado quando o controle remoto está mal colocado
ou avariado.
Ação Modo
Pressione uma vez. Automático
Pressione sem soltar até ouvir 1 sinal
sonoro e, em seguida, liberte. Refrigeração
• Para desligar, pressione o botão AUTO OFF/ON.
Procedimento para modicar o som de recebimento do
sinal OFF/ON.
1. Mantenha o botão “AUTO OFF/ON” pressionado por
aproximadamente 10 segundos até ouvir dois sons.
2. Repita o passo anterior dentro de 60 segundos, e
então o som de recebimento do sinal OFF/ON será
modicado.
Procedimento para mudar o controle de reiniciar OFF/ON
automaticamente.
1. Mantenha pressionado o botão “AUTO OFF/ON” por 15
segundos até ouvir um 3 sons.
2.
Repita os passos anteriores dentro de 60 segundos, e então
o controle de reiniciar automaticamente será modicado.
8FILTROS DE AR
• Limpe regularmente os ltros.
• Lave/passe os ltros suavemente por água para evitar a
ocorrência de danos na superfície do ltro.
• Seque os ltros cuidadosamente à sombra, longe de
chamas acesas ou da luz solar direta.
• Substitua os ltros danicados.
UNIDADE INTERIOR
INSTRUÇÕES DE LIMPEZA SUGESTÃO
• Não utilize benzina, diluente nem pó de limpeza
abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso
doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.
• Para assegurar um ótimo desempenho da unidade,
a limpeza de manutenção tem que ser executada em
intervalos regulares. Por favor consulte o fornecedor
autorizado.
NOTA
• Se for usado tecido químico para limpar o aparelho,
devem ser seguidas as instruções do tecido.
F567253_POR_CS4.indd 18 2009-11-30 16:58:38

PORTUGUÊS
19
Os seguintes sintomas não indicam uma avaria do aparelho.
SINTOMA CAUSA
Sai névoa da unidade interior. ► • Efeito de condensação devido ao processo de
refrigeração.
Ouve-se o uxo de água quando a unidade está
funcionando. ► • Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho. ► • Pode ser devido a um odor de umidade produzido pela
parede, alcatifa, mobília ou vestuário.
O ventilador interior pára ocasionalmente quando o modo
de velocidade automática do ventilador está programado. ► • Isto ajuda a remover os odores do ambiente.
O funcionamento é atrasado durante alguns minutos após
a reprogramação. ► • O atraso é um mecanismo de proteção do compressor da unidade.
A unidade exterior produz água/vapor. ► • Existe condensação ou evaporação nos tubos.
Som de quebra durante o funcionamento. ► • Mudanças de temperatura causam a expansão/
contração da unidade.
O aparelho opera automaticamente quando a energia
elétrica é estabelecida após uma falha. ► • Na função de Auto Restart o aparelho, quando a operação for interrompida devido a falha de energia, a
mesma será reiniciada automaticamente de acordo com
o modo de operação anterior.
• Para cancelar o Auto Restart Control, veja a página 18.
Verique o seguintes antes de pedir assistência.
SINTOMA VERIFICAR
O modo de refrigeração não está funcionando de maneira
eciente. ► • Congure a temperatura corretamente. • Feche todas as portas e janelas.
• Limpe ou substitua os ltros.
• Limpe qualquer obstrução que se encontra na entrada do
ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento. ► • Certique-se de que a unidade foi instalada numa
inclinação.
• Feche o painel dianteiro devidamente.
O controle remoto não funciona.
(O visor está escuro ou o sinal de transmissão está fraco.) ► • Introduza as pilhas devidamente. • Substitua as pilhas gastas.
A unidade não funciona. ► • Verique se o disjuntor disparou.
• Verique se o temporizador foi congurado.
A unidade não recebe o sinal do controle remoto. ► • Certique-se que o receptor não está obstruído.
• Algumas luzes uorescentes podem interferir com o
transmissor de sinal. Consulte o revendedor autorizado.
RESOLUÇÃO DE PROBLEMAS
F567253_POR_CS4.indd 19 2009-11-30 16:58:41

20
Information for Users on Collection and Disposal of Old Equipment and used Batteries
[Information on Disposal in other Countries
outside the European Union]
These symbols are only valid in the European
Union. If you wish to discard these items,
please contact your local authorities or dealer
and ask for the correct method of disposal.
Note for the battery symbol (bottom two
symbol examples):
This symbol might be used in combination with
a chemical symbol. In this case it complies with
the requirement set by the Directive for the
chemical involved.
Pb
Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas
[Informacion sobre la Eliminación en otros
Países fuera de la Unión Europea]
Estos símbolos sólo son válidos dentro
de la Unión Europea. Si desea desechar
estos objetos, por favor contacte con sus
autoridades locales o distribuidor y consulte
por el método correcto de eliminación.
Nota sobre el símbolo de la bateria (abajo,
dos ejemplos de símbolos):
Este símbolo puede ser usado en combinación
con un símbolo químico. En este caso,
el mismo cumple con los requerimientos
establecidos por la Directiva para los químicos
involucrados.
Pb
Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias
[Informação sobre a eliminação em outros
países fora da União Europeia]
Estes símbolos são válidos, apenas, na União
Europeia. Se pretender eliminar este produto
contate, por favor, as autoridades locais
responsáveis pela recolha de resíduos ou o
ponto de venda onde o produto foi adquirido
e solicite informação sobre o método de
eliminação correto.
Nota para os símbolos de baterias (dois
exemplos de símbolos):
Este símbolo pode ser utilizado em conjugação
com um símbolo químico. Neste caso, terá de
proceder em conformidade com o estabelecido
na Diretiva referente aos produtos químicos
utilizados.
Pb
INFORMATION / INFORMACIÓN / INFORMAÇÃO
F567253_EN_CS4.indd 20 2009-12-15 10:58:32
