Panasonic CS-YC9MKV-7 User manual

QUICK GUIDE
GUΙA RÁPIDO
F567898
Operating Instructions
Air Conditioner
Indoor Unit Outdoor Unit
CS-YC9MKV-7 CU-YC9MKV-7
CS-YC12MKV-7 CU-YC12MKV-7
ENGLISH
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
PORTUGUÊS (BR)
Antes de ligar a unidade, leia cuidadosamente
este manual de instruções e guarde-o para futura
referência.
© Panasonic Home Appliances Air-Conditioning
(Guangzhou) Co., Ltd. 2010. Unauthorized
copying and distribution is a violation of law.
Operating Instructions
Air Conditioner
IndoorUnit OutdoorUnit
CS-YC9MKV-7 CU-YC9MKV-7
CS-YC12MKV-7 CU-YC12MKV-7
RESET
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
AIRCONDITIONER
Printedin China F567898
F1012-00
MODE
AUTO COOL
FAN DRY
Selectthe desired mode.
Seleccioneel modo deseado.
1
OFF/ON
Start/stopthe operation.
Inicie/detengael funcionamiento.
2
TEMP
Selectthe desired temperature.
Seleccionela temperature deseada.
3
3
1
2
QUICK GUIDE / GUÍA RÁPIDA
RemoteControl Preparation • Preparación Del Mando A Distancia
2
1
3
1
Removethe battery cover • Quite
2
InsertAAAor R03 batteries (can be used ~ 1 year) •
Insertepilas AAAo R03 (puede ser usado ~ 1 año)
3
Closethe cover • Cierre la tapa
F567898_cover_CS4.indd 1 2011-3-1 15:03:17

2
TABLE OF CONTENTS
SAFETY PRECAUTIONS ................................................................................................................4~5
REMOTE CONTROL .......................................................................................................................6~7
INDOOR UNIT.......................................................................................................................................8
TROUBLESHOOTING..........................................................................................................................9
INFORMATION .................................................................................................................................. 10
PRODUCT SPECIFICATION ............................................................................................................. 21
QUICK GUIDE...............................................................................................................BACK COVER
ENGLISH Thank you for purchasing Panasonic Air Conditioner
NOTE: The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is
subjected to change without notice for future improvement.
ÍNDICE
PRECAUÇÕES DE SEGURANÇA............................................................................................. 12~13
CONTROLE REMOTO................................................................................................................14~15
UNIDADE INTERNA .......................................................................................................................... 16
RESOLUÇÃO DE PROBLEMAS....................................................................................................... 17
INFORMAÇÕES................................................................................................................................. 18
ESPECIFICAÇÃO DO PRODUTO..................................................................................................... 21
GUIA RÁPIDO......................................................................................................TAMPA TRASEIRA
PORTUGUÊS (BR) Obrigado por adquirir o Condicionador de ar da Panasonic
NOTA: As ilustrações deste manual têm apenas como caráter explicativo e podem diferir da unidade real. Estão
sujeitas a alterações sem aviso prévio para ns de melhoramento.
F567898_EN_CS4.indd 2 2011-3-1 15:03:07

3
OPERATION CONDITION
Use this air conditioner under the following temperature range
Temperature (°C) Indoor Outdoor
*DBT *WBT *DBT *WBT
COOLING Max. 32 23 43 26
Min. 16 11 16 11
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature
CONDIÇÃO DE FUNCIONAMENTO
Utilize este condicionador de ar com o seguinte intervalo de temperaturas
Temperatura (°C) Interna Externa
*DBT *WBT *DBT *WBT
RESFRIAMENTO Máx. 32 23 43 26
Mín. 16 11 16 11
* DBT: Temperatura de bulbo Seco
* WBT: Temperatura de bulbo úmido
F567898_EN_CS4.indd 3 2011-3-1 15:03:07

4
SAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property
damage, please comply the following.
Incorrect operation due to failure to follow instructions
may cause harm or damage, the seriousness of which is
classied as below:
WARNING
This sign warns of death or serious injury.
CAUTION
This sign warns of injury or damage to property.
The instructions to be followed are classied by the following
symbols:
This symbol denotes an action that is
PROHIBITED
These symbols denote an action that is
COMPULSORY.
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities, or lack
of experience and knowledge, unless they have
been given supervision or instruction concerning
use of the appliance by a person responsible for
their safety. Children should be supervised to
ensure that they do not play with the appliance.
Please consult authorized dealer or specialist to
clean the internal parts, repair, install, remove
and reinstall the unit. Improper installation and
handling will cause leakage, electric shock or
re.
Do not install the unit in a potentially explosive
or ammable atmosphere. Failure to do so could
result in re.
Do not insert your ngers or other
objects into the air conditioner indoor
or outdoor unit, rotating parts may
cause injury.
Do not touch the outdoor unit during lightning, it
may cause electric shock.
Do not expose yourself directly to cold air for a
long period to avoid excess cooling.
Do not sit or step on the unit, you
may fall down accidentally.
REMOTE CONTROL
Do not allow infants and small children to play
with the remote control to prevent them from
accidentally swallowing the batteries.
POWER SUPPLY
Do not use modied cord,
joint cord, extension cord or
unspecied cord to prevent
overheat and re.
To prevent overheating, re or electric shock:
• Do not share the same power outlet with other
equipment.
• Do not operate with wet hands.
• Do not over bend the power supply cord.
•Do not operate or stop the unit by inserting or
pulling out the power plug.
Air Inlet
Air Outlet
Air Inlet
Remote
Control
Power
Supply
Indoor
Unit
Outdoor
Unit
Air OutletAir Outlet
F567898_EN_CS4.indd 4 2011-3-1 15:03:08

ENGLISH
5

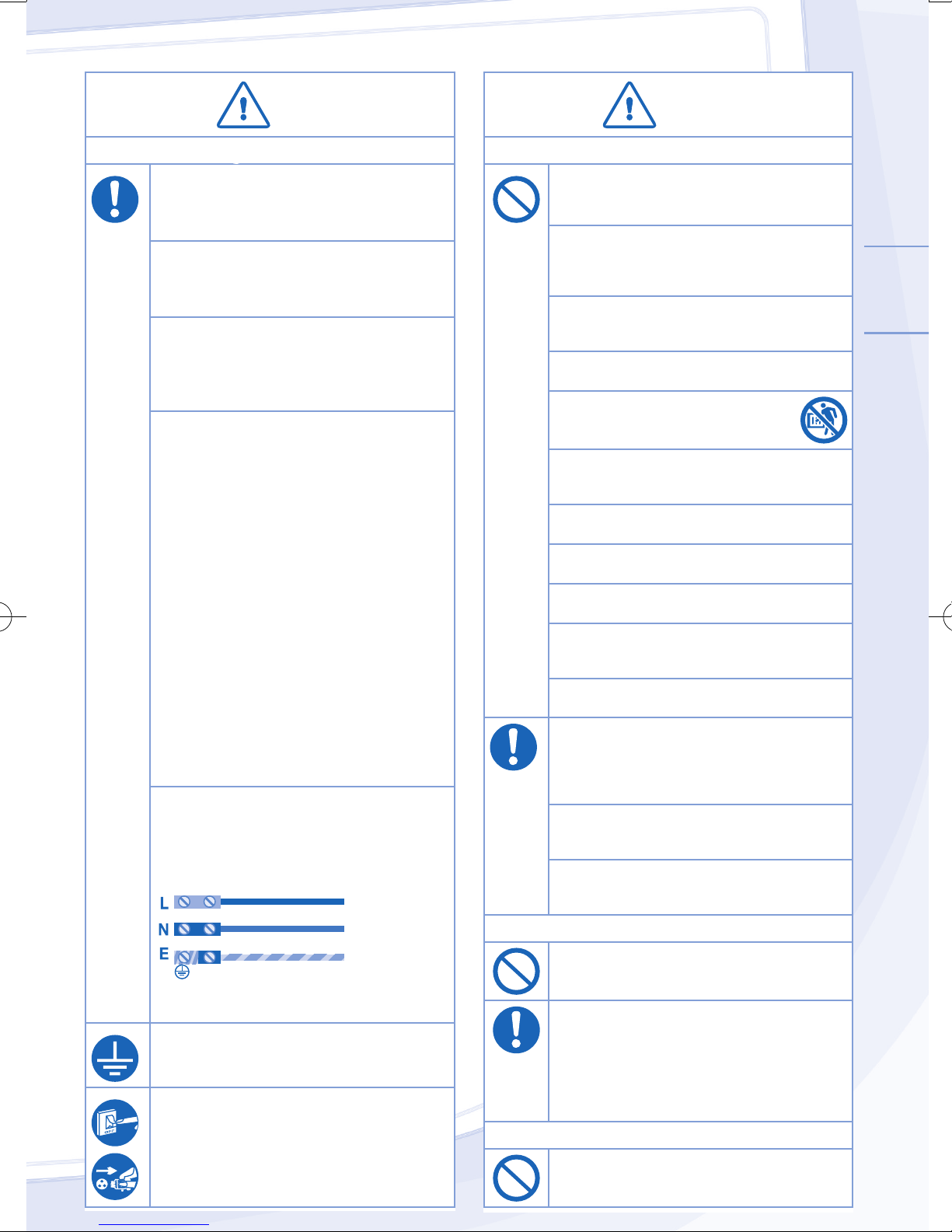

CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder to avoid
damage or corrosion at the unit.
Do not use for preservation of precise equipment,
food, animals, plants, artwork or other objects.
This may cause quality deterioration, etc.
Do not use any combustible equipment in front
of the airow outlet to avoid re propagate.
Do not expose plants or pet directly to airow to
avoid injury, etc.
Do not touch the sharp aluminium n,
sharp parts may cause injury.
Do not switch ON the indoor unit when waxing
the oor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas to
prevent damage to the unit.
Do not dismantle the unit for cleaning purpose
to avoid injury.
Do not step onto unstable bench when cleaning
the unit to avoid injury.
Do not place vase or water container on the
unit. Water may enter the unit and degrade the
insulation. This may cause an electric shock.
Do not left the window open during Cool/Dry
mode operation to prevent water leakage.
Ensure drainage pipe is connected properly and
keep drainage outlet clear of gutters, containers
or does not immersed in water to prevent water
leakage.
After long period of use or use with any
combustible equipment, aerate the room
regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit from falling down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
To prevent malfunction or damage of the remote
control:
• Remove the batteries if the unit is not going to
be used for a long period of time.
• New batteries of the same type must be
inserted following the polarity stated.
POWER SUPPLY
Do not pull the cord to disconnect the plug to
prevent electric shock.
WARNING
POWER SUPPLY
If the supply cord is damage, it must be
replaced by the manufacturer, its service agent
or similarly qualied persons in order to avoid
a hazard.
It is strongly recommended to be installed
with Earth Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD) to prevent
electric shock or re.
To prevent overheating, re or electric shock:
• Insert the power plug properly.
• Dust on the power plug should be periodically
wiped with a dry cloth.
Stop using the product when any abnormality/
failure occurs and disconnect the power plug or
turn off the power switch and breaker.
(Risk of smoke/re/electric shock)
Examples of abnormality/failure
• The ELCB trips frequently.
• Burning smell is observed.
• Abnormal noise or vibration of the unit is
observed.
• Water leaks from the indoor unit.
• Power cord or plug becomes abnormally hot.
• Fan speed cannot be controlled.
• The unit stops running immediately even if it is
switched on for operation.
• The fan does not stop even if the operation is
stopped.
Contact immediately your local dealer for
maintenance/repair.
Replacement or installation of power plugs shall
be performed by authorized/qualied personnel
only. The wires in this mains lead are coloured
in accordance with the following code:
Terminals
Red
wires
live
neutral
earth
colours (IEC Standard)
blue
green-yellow
brown
Black
Green/Yellow
Wiring colour may vary depending on a country
wiring code’s standard.
This equipment must be earthed to prevent
electric shock or re.
Prevent electric shock by switching off the
power supply and unplug when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
F567898_EN_CS4.indd 5 2011-3-1 15:03:09

6
REMOTE CONTROL
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.
2TO SET TEMPERATURE
• Selection range: 16°C ~ 30°C.
• Operating the unit within the recommended temperature
could induce energy saving.
COOL mode : 26˚C ~ 28˚C.
DRY mode : 1˚C ~ 2˚C lower than room temperature.
3TO SELECT OPERATION MODE
AUTO mode - For your convenience
• Unit selects the operation mode according to the room
temperature.
• Once auto mode is selected, the unit will operate at the
standard setting temperature.
• To change the standard setting temperature, press
for “ ” or for “ ”.
Room
temperature
Operation
mode
Standard setting
temperature
(+2°C)
(–2°C)
23°C & above Cool 25°C 27°C 23°C
Below 23°C Dry 22°C 24°C 20°C
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
FAN mode - To maintain a good ventilation of the room
• The compressor will not operate during air circulation
operation.
Remote Control display
4TO SELECT FAN SPEED (3 OPTIONS)
FAN SPEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
5TO ADJUST VERTICAL AIRFLOW DIRECTION
(5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL/FAN mode, if AUTO is set, the louver swing up/
down automatically.
6PRESS TO RESTORE THE REMOTE CONTROL’S
DEFAULT SETTING
RESET
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
AIRCONDITIONER
Maximum distances: 8m
1
4
5
6
3
2
(GREEN)
(ORANGE)
F567898_EN_CS4.indd 6 2011-3-1 15:03:10

ENGLISH
7
TO SET THE TIMER
( 12-HOUR TIMER SETTING)
• To turn ON or OFF the unit at a preset time.
DELAY OFF-TIMER
For example, to stop the air conditioner 5 hours later.
1 To select the Delay OFF-TIMER, press the
button once.
2 Press the button to select the delay hour.
3 Press the button to conrm the timer setting.
•The OFF-TIMER can only be set while the
air-conditioner is in operation.
DELAY ON-TIMER
For example, to start the air conditioner 2 hours later.
1 To select the Delay ON-TIMER, press the
button once.
2 Press the button to select the delay hour.
3 Press the button to conrm the timer setting.
•The ON-TIMER can only be set while the
air-conditioner is not in operation.
•To cancel ON or OFF timer, press .
•The timer indicator of the indoor unit will light up
during the timer operation.
•When ON Timer is set, the unit may start earlier
before the actual set time in order to achieve the
desired temperature on time.
•If you press operation
/
button during
the timer setting operation, timer setting will be
cancelled.
•When a power failure occurs, the timer setting will
be cancelled. Once power is resumed, reset the
timer repeat above step.
F567898_EN_CS4.indd 7 2011-3-1 15:03:10

8
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium n, sharp parts may cause injury.
1INDOOR UNIT
• Wipe the unit gently with a soft, dry cloth.
2FRONT PANEL
Remove Front Panel
• Raise and pull to remove the front panel.
• Wash gently and dry.
Close Front Panel
• Press down both ends of the front panel to close it securely.
3RECEIVER
4ALUMINIUM FIN
5HORIZONTAL AIRFLOW DIRECTION LOUVER
• Manually adjustable.
WARNING
Be careful not to insert your ngers into the
unit to avoid injuring by cross-ow fan.
6VERTICAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
7AUTO OFF/ON BUTTON
• Use when remote control is misplaced or malfunction.
Action Mode
Press once. Auto
Press and hold until 1 beep is heard, then release. Cooling
• To turn off, press the AUTO OFF/ ON button again.
Procedure of switching OFF/ON signal receiving sound:
1. Press and hold “AUTO OFF/ON” button for
approximately 10 seconds until you hear double beep
sound.
2. Repeat above step within 60 seconds , and then signal
receiving sound will be switched OFF/ON.
Procedure of switching OFF/ON auto restart control:
1. Press and hold “AUTO OFF/ON” button for
approximately 15 seconds until you hear triple beep
sound.
2. Repeat above step within 60 seconds , and then auto
restart control will be switched.
8AIR FILTERS
• Clean the lters regularly.
• Wash/rinse the lters gently with water to avoid damage
to the lter surface.
• Dry the lters thoroughly under the shade, away from
re or direct sunlight.
• Replace any damage lter.
5
7
1
3
8
2 4
6
INDOOR UNIT
WASHING INSTRUCTIONS HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance have to be carried out at regular intervals.
Please consult authorized dealer.
NOTE
• If chemical cloth is used to wipe the unit, instruction for
the cloth should be followed.
F567898_EN_CS4.indd 8 2011-3-14 14:14:50

ENGLISH
9
The following symptoms do not indicate malfunction.
SYMPTOM CAUSE
Mist emerges from indoor unit. ► • Condensation effect due to cooling process.
Water owing sound during operation. ► • Refrigerant ow inside the unit.
The room has a peculiar odour. ► • This may due to damp smell emitted by the wall, carpet,
furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting. ► • This helps to remove the surrounding odours.
Operation is delayed a few minutes after restart. ► • The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes.
Cracking sound during operation. ► • Changes of temperature cause the expansion/contraction
of the unit.
The unit operates automatically when power is resumed
after a power failure. ► • This is the Auto Restart function of the unit. Operation will be restarted automatically under the previous operation
mode when power is resumed as the operation is
stopped due to power failure.
• To cancel the Auto Restart Control, please refer to page 8.
Check the following before calling for servicing.
SYMPTOM CHECK
Cooling operation is not working efciently. ► • Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the lters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ► • Check if the unit has been installed at an incline.
• Close the front panel properly.
Remote control does not work.
(Display is dim or transmission signal is weak.) ► • Insert the batteries correctly. • Replace weak batteries.
The unit does not work. ► • Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control. ► • Make sure the receiver not obstructed. • Certain uorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
TROUBLESHOOTING
F567898_EN_CS4.indd 9 2011-3-1 15:03:12

10
INFORMATION
Information for Users on Collection and Disposal of Old Equipment and used Batteries
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact your
local authorities or dealer and ask for the correct method of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies with the
requirement set by the Directive for the chemical involved.
Pb
Primary Battery
Attention:
Check the instructions of use of the product conrming if the polarities (+) and (-) are according
to the indicated direction. Batteries can leak or explode if polarities were inverted, exposed to re,
disassembled or recharged.
Avoid mixing with other types of batteries or used batteries, carry or store them unattached, because it
increases the risk of leaking.
Take out the batteries from the product if it were not being used, to avoid possible damage in case leak
happens.
Batteries should be stored in dry and ventilated places.
In case leak happens to the battery, avoid touching it. Wash the affected part of the body with plenty
water. If irritation occurs, look for medical aid.
Don’t remove the wrapping of the battery.
FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE
• Checking of remote control batteries.
• No obstruction at air inlet and air outlet vents.
• Use Auto OFF/ON button to select Cooling operation. After
15 minutes of operation, it is normal to have the following
temperature difference between air inlet and air outlet vents:
Cooling: ≥ 8°C
NON SERVICEABLE CRITERIAS
TURN OFF POWER SUPPLY then please consult
authorized dealer under the following conditions:
• Abnormal noise during operation.
• Water/foreign particles have entered the remote
control.
• Water leaks from Indoor unit.
• Circuit breaker switches off frequently.
• Power cord becomes unnaturally warm.
• Switches or buttons are not functioning
properly.
• The timer indicator blinks and the unit can not
be operated.
FOR EXTENDED NON-USE
•
Activate Fan mode for 2~3 hours as an alternative to remove
moisture left in the internal parts thoroughly to prevent mould growth.
• Turn off the power supply.
• Remove the remote control batteries.
F567898_EN_CS4.indd 10 2011-3-1 15:03:12

Manual de Instruções
Condiconador de ar
Unidade Interna Unidade Externa
CS-YC9MKV-7 CU-YC9MKV-7
CS-YC12MKV-7 CU-YC12MKV-7
© Panasonic Home Appliances Air-Conditioning
(Guangzhou) Co., Ltd. 2010 É expressamente
proíbida a reprodução total ou parcial do
conteúdo deste manual.
F567898_Po_CS4.indd 11 2011-3-1 15:02:54

12
AVISO
UNIDADE INTERNA E UNIDADE EXTERNA
Este dispositivo não se destina ao uso por
pessoas (incluindo crianças) com reduzidas
capacidades físicas, sensoriais ou mentais, ou
falta de experiência e conhecimento, exceto se
tiverem supervisão ou instrução relacionadas
com o uso do dispositivo por uma pessoa
responsável pela sua segurança. As crianças
devem ser supervisionadas para assegurar que
não brinquem com o dispositivo.
Consulte um revendedor autorizado ou ocina
autorizada para limpar as peças internas,
reparar, instalar, remover e reinstalar a unidade.
A instalação e manuseio incorretos causarão
fuga, choque elétrico ou fogo.
Não instale a unidade num ambiente
potencialmente explosivo ou inamável. A
inobservância deste aviso poderá resultar num
incêndio.
Não insira seus dedos ou outros objetos
na unidade interna ou na unidade
externa do ar condicionado, as peças
rotativas podem causar lesões.
Não toque na unidade externa durante
trovoadas, pode causar choque elétrico.
Não se exponha diretamente ao ar frio por
um longo período para evitar resfriamento
excessivo.
Não se sente na unidade nem
utilize-a como um degrau, você
poderá cair acidentalmente.
CONTROLE REMOTO
Não deixe as crianças brincarem com o
controle remoto para impedir que engulam
acidentalmente as pilhas.
FONTE DE ALIMENTAÇÃO
Não use um cabo modicado,
cabo de união, cabo de
extensão ou cabo não
especicado para evitar
sobreaquecimento ou incêndio.
Para impedir sobreaquecimento, fogo ou
choque elétrico:
•Não compartilhe a mesma tomada de
alimentação com outro equipamento.
•Não opere com as mãos úmidas.
•Não dobre o cabo da fonte de alimentação.
•Não opere ou pare a unidade ao inserir ou
retirar o plugue de alimentação.
PRECAUÇÕES DE SEGURANÇA
Entrada
de ar
Saída de ar
Entrada de ar
Controle
Remoto
Fonte de
alimentação
Unidade
Interna
Unidade
Externa
Saída de arSaída de ar
Para evitar lesões pessoais, lesões a outras pessoas, ou
danos materiais, cumpra com o seguinte.
A utilização errada devido ao descumprimento das
instruções pode resultar em ferimentos ou danos cuja
gravidade é classicada da seguinte forma:
AVISO
Este símbolo indica perigo de morte ou ferimento grave.
CUIDADO
Este símbolo indica perigo de ferimento ou danos
materiais.
As instruções a seguir são classicadas com os seguintes
símbolos:
Este símbolo indica uma ação PROIBIDA.
Este símbolo indica uma ação que é
OBRIGATÓRIA.
F567898_Po_CS4.indd 12 2011-3-1 15:02:55

PORTUGUÊS
13
CUIDADO
UNIDADE INTERNA E UNIDADE EXTERNA
Não lave a parte interna com água, benzeno,
thinner ou pasta para limpeza para evitar danos
ou corrosão à unidade.
Não o utilize para preservação de equipamentos
de precisão, alimentos, animais, plantas,
desenhos e fotograas ou outros objetos. Isto
pode causar deterioração na qualidade, etc.
Não use nenhum produto combustível em
frente da tomada do uxo de ar, para evitar a
deagração de incêndio.
Não exponha diretamente plantas ou animais de
estimação ao uxo de ar para evitar ferimentos, etc.
Não toque na rebarba de alumínio,
as peças aadas podem provocar
lesões.
Não ligue a unidade interna quando encerar o soalho.
Depois de encerar, ventile a sala adequadamente
antes de colocar a unidade para funcionar.
Não instale a unidade em áreas que contenham
óleo ou fumaça para evitar danos à unidade.
Não desmonte a unidade para nalidades de
limpeza para evitar ferimentos.
Para evitar ferimentos não coloque a unidade
sobre mesas instáveis ao limpá-la.
Não coloque vasos ou reservatórios de água sobre
a unidade. Água pode entrar na unidade e reduzir a
isolação. Isso pode causar um choque elétrico.
Não deixe a janela aberta durante a operação do
modo Frio/Seco para impedir vazamento de água.
Assegure-se de que o tubo de drenagem esteja
conectado adequadamente e mantenha a saída
de drenagem sem canaletas, reservatórios
ou que não que imersa em água para evitar
vazamento de água.
Após longo período de utilização ou utilização
com qualquer equipamento combustível, areje
regularmente a sala.
Depois de um período prolongado de uso,
certique-se de que o suporte da instalação não
está deteriorado para evitar a queda da unidade.
CONTROLE REMOTO
Não utilize pilhas recarregáveis (Ni-Cd). Pode
danicar o controle remoto.
Para impedir o mau funcionamento ou danos do
controle remoto:
•Remova as pilhas da unidade se não
pretender utilizar durante um período de
tempo prolongado.
•Baterias novas do mesmo tipo devem ser
inseridas seguindo a polaridade determinada.
FONTE DE ALIMENTAÇÃO
Não puxe o cabo para desconectar o plugue
para evitar choque elétrico.
AVISO
FONTE DE ALIMENTAÇÃO
Se o cabo de alimentação estiver danicado,
terá de ser substituído pelo fabricante, ocina
autorizada ou técnico qualicado para evitar
situações de perigo.
Recomendamos a instalação de um Disjuntor
de Fuga para Terra (DFT) ou Dispositivo de
Proteção Diferencial Residual (DPDR) para
evitar choque elétrico ou incêndio.
Para impedir sobreaquecimento, fogo ou
choque elétrico:
•Insira adequadamente o plugue de alimentação.
•A poeira no plugue de alimentação deverá ser
limpa periodicamente com um pano seco.
Pare de utilizar o produto quando ocorrer
alguma anormalidade/falha e desconecte o
plugue de alimentação ou desligue o interruptor
de alimentação e o disjuntor.
(Risco de fumaça/fogo/choque elétrico)
Exemplos de anormalidades/ falhas
• O ELCB liga frequentemente.
• É observado cheiro de queimado.
•É observado ruído anormal ou vibração da
unidade.
• Goteja água da unidade interna.
• O cabo de alimentação ou o plugue se
aquecem excessivamente.
•A velocidade do ventilador não pode ser
controlada.
•A unidade pára de funcionar imediatamente,
mesmo quando é ligado.
•O ventilador não pára, mesmo quando é
desligado.
Entre em contato imediatamente com seu
revendedor local para manutenção/conserto.
A substituição ou instalação de chas deve
ser efectuada apenas por pessoal autorizado/
qualicado. Os os neste cabo são coloridos de
acordo com o seguinte código:
Vermelho
fios
com corrente
neutro
terra
cores (Norma da
IEC )
azul
verde-amarelo
castanha
Preto
Verde/Amarelo
Terminais
A cor dos os pode variar dependendo da
norma do código da cablagem do país.
Este equipamento deve ter uma conexão terra
para evitar choque elétrico ou incêndio.
Evite choque elétrico desligando a fonte de
alimentação e desconectando o plugue quando:
- Antes da limpeza ou manutenção.
- Período prolongado sem uso.
- Trovoadas fortes e anormais.
F567898_Po_CS4.indd 13 2011-3-1 15:02:56

14
CONTROLE REMOTO
Pressione o botão do controle remoto
1PARA LIGAR OU DESLIGAR (ON/OFF)
A UNIDADE
• Por favor preste atenção à indicação de desligado (OFF)
no visor do controle remoto, para evitar que a unidade
inicie/pare indevidamente.
2PARA CONFIGURAR A TEMPERATURA
• Valor de seleção: 16°C ~ 30°C.
• O funcionamento da unidade dentro da temperatura
recomendada poderá economizar energia.
MODO DE RESFRIAMENTO : 26°C ~ 28°C.
MODO SECO : 1°C ~ 2°C abaixo da temperatura
ambiente.
3PARA SELECIONAR O MODO DE OPERAÇÃO
Modo AUTOMÁTICO - Para sua conveniência
• A unidade seleciona o modo de operação de acordo com
a temperatura do ambiente.
• Uma vez que o modo automático esteja selecionado, a
unidade irá operar na temperatura padrão congurada.
• Para alterar a temperatura padrão congurada, pressione
para “ ” ou para “ ”.
Temperatura do
ambiente
Modo de
operação
Temperatura
padrão congurada
(+2°C)
(–2°C)
23ºC e acima Fresco 25°C 27°C 23°C
Abaixo de 23ºC Seco 22°C 24°C 20°C
Modo DE RESFRIAMENTO - Para desfrutar de ar fresco
• Utilize cortinas para evitar a luz solar e o calor externo,
para reduzir o consumo de energia durante o modo frio.
Modo SECO - Para desumidicar o ambiente
• A unidade opera a uma velocidade baixa de ventilação
para dar um resfriamento suave.
Modo VENTILADOR: Para manter uma boa ventilação
no ambiente.
• O compressor não irá operar durante a operação de
circulação do ar.
Distância máxima: 8m
Visor do Controle Remoto
4PARA SELECIONAR A VELOCIDADE DO
VENTILADOR (3 OPÇÕES)
FAN SPEED
• Para AUTO, a velocidade do ventilador interna é ajustada
automaticamente de acordo com o modo de operação.
5PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR
VERTICAL (5 OPÇÕES)
AIR SWING
• Mantém a ventilação da sala.
• Nos modos FRESCO/VENTILADOR, se for congurado
AUTO, a persiana sobe/desce automaticamente.
6PRESSIONE PARA RESTABELECER AS
CONFIGURAÇÕES PADRÃO DO CONTROLE
REMOTO
RESET
AUTO
COOL
DRY
FAN
FAN
SPEED
AIR
SWING
AIRCONDITIONER
1
4
5
6
3
2
(Verde)
(Laranja)
F567898_Po_CS4.indd 14 2011-3-1 15:02:57

PORTUGUÊS
15
CONFIGURAR O TIMER
(CONFIGU-RAÇÃO DO TIMER PARA 12 HORAS)
• Para LIGAR ou DESLIGAR a unidade num tempo
predenido.
TIMER PARA DESLIGAR
Por exemplo, para desligar o ar-condicionado 5 horas
depois.
1 Para selecionar o TIMER PARA DESLIGAR,
pressione a tecla uma vez.
2 Pressione a tecla para selecionar a hora que
deseja desligar.
3 Pressione a tecla para conrmar a
conguração do timer.
•O TIMER PARA DESLIGAR só pode ser
congurado quando o ar-condicionado estiver em
operação.
TIMER PARA LIGAR
Por exemplo, para ligar o ar-condicionado 2 horas depois.
1Para selecionar o TIMER PARA LIGAR, pressione a
tecla uma vez.
2Pressione a tecla para selecionar a hora que
deseja ligar.
3Pressione a tecla para conrmar a
conguração do timer.
•O TIMER PARA LIGAR só pode ser congurado
quando o ar-condicionado não estiver em operação.
•Para cancelar o LIGAR/DESLIGAR o timer,
pressione .
•O indicador do timer da unidade interna irá acender
durante a operação do timer.
•Quando TIMER PARA LIGAR estiver congurado,
a unidade pode ligar um pouco antes do tempo
selecionado, a m de alcançar a temperatura
desejada do ambiente.
•Se você pressionar a tecla
/
durante a
conguração do timer, a conguração do timer será
cancelada.
•Quando ocorrer uma falta de energia, a
conguração do timer será cancelada. Assim que
a energia voltar, reprograme o timer repetindo os
passos acima.
F567898_Po_CS4.indd 15 2011-3-1 15:02:58

16
CUIDADO
•Desligue a energia elétrica antes da limpeza.
•Não toque nas aletas de alumínio, a parte na pode causar
ferimentos.
1UNIDADE INTERNA
• Limpe cuidadosamente a unidade com um pano macio
e seco.
2PAINEL FRONTAL
Retire o painel frontal
• Levante e puxe para retirar o painel frontal.
• Lave-o com cuidado e seque-o.
Feche o painel frontal
• Pressione para baixo os dois extremos do painel frontal para
fechar com segurança.
3RECEPTOR DO CONTROLE REMOTO
4ALETAS DE ALUMÍNIO
5DIFUSOR DA DIREÇÃO DO FLUXO DE AR
HORIZONTAL
• Não ajuste com a mão.
AVISO
Cuidado para não introduzir seus dedos na unidade a
m de evitar ferimentos nas aletas do difusor.
6DIFUSOR DA DIREÇÃO DO FLUXO DE AR
VERTICAL
• Não ajuste com a mão.
7BOTÃO AUTO OFF/ON
• Utilizado quando o controle remoto não pode ser
encontrado ou que não esteja funcionando.
Ação Modo
Pressione uma vez. Automático
Pressione sem soltar até ouvir 1 sinal
sonoro e, em seguida, solte. Resfriamento
• Para desligar, pressione a tecla AUTO OFF/ON
novamente.
Procedimento para alternar o som de recepção do sinal
de LIGAR/DESLIGAR:
1. Pressione e segure a tecla “AUTO OFF/ON” por
aproximadamente 10 segundos até ouvir um duplo
bipe.
2. Repita o passo acima dentro de 60 segundos, então o
som de recepção do sinal de LIGAR/ DESLIGAR irá
alterar.
Procedimento para alternar o controle de reinício
automático de LIGAR/DESLIGAR:
1. Pressione e segure a tecla “AUTO OFF/ON” por
aproximadamente 15 segundos até ouvir um triplo
bipe.
2. Repita o passo acima dentro de 60 segundos e então o
controle de reinício automático ira alternar.
8FILTRO DO AR
• Limpe os ltros regularmente.
• Lave/enxágue os ltros cuidadosamente com água para
evitar a ocorrência de danos na superfície do ltro.
• Seque os ltros cuidadosamente à sombra, longe de
chamas ou da luz solar direta.
• Substitua os ltros danicados.
5
7
1
3
8
24
6
UNIDADE INTERNA
INSTRUÇÕES DE LIMPEZA SUGESTÃO
• Não utilize benzina, diluente nem pó de limpeza
abrasivo.
• Utilize apenas sabão ( pH7) ou detergente de uso
doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.
• Para garantir um bom desempenho da unidade, uma
limpeza de manutenção deve ser efetuada em intervalos
regulares. Favor consultar um revendedor autorizado.
F567898_Po_CS4.indd 16 2011-3-1 15:02:58

PORTUGUÊS
17
Os seguintes sintomas não indicam uma avaria do aparelho.
SINTOMA CAUSA
Sai névoa da unidade interna. ► • Efeito de condensação devido ao processo de
resfriamento.
Ouve-se o uxo de água quando a unidade está
funcionando. ► • Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho. ► • Pode ser devido a um odor de umidade produzida pela
parede, tapete, mobília ou vestuário.
O ventilador interno pára ocasionalmente quando o modo
de velocidade automática do ventilador está programado. ► • Isto ajuda a remover os odores do ambiente.
O funcionamento é retardado durante alguns minutos após
religar. ► • O atraso é um mecanismo de proteção do compressor da unidade.
A unidade externa produz água/vapor. ► • Existe condensação ou evaporação nos tubos.
Estalos durante o funcionamento. ► • Alterações de temperatura causam a expansão/
contração da unidade.
A unidade opera automaticamente quando a energia
retorna após uma falta de energia. ► • Esta é a função de reinício automático da unidade. A
operação será reiniciada automaticamente mediante
o modo de operação prévio quando a energia tiver
retornado, já que a operação foi interrompida devido à
falta de energia.
• Para cancelar o controle de reinício automático, favor
vericar a página 16.
Antes de chamar a assistência técnica, verique o seguinte.
SINTOMA VERIFICAR
O modo de resfriamento não está funcionando de maneira
eciente. ► • Congure a temperatura corretamente.
• Feche todas as portas e janelas.
• Limpe ou substitua os ltros.
• Retire qualquer obstrução que se encontra na entrada do
ar e nas aberturas de saída do ar.
Ruído durante o funcionamento. ► • Certique-se de que a unidade não foi instalada
inclinado.
• Feche devidamente o painel dianteiro.
O controle remoto não funciona. (O visor está escuro ou o
sinal de transmissão está fraco.) ► • Introduza as pilhas devidamente.
• Substitua as pilhas gastas.
A unidade não funciona. ► • Verique se o disjuntor desarmou.
• Verique se o temporizador foi congurado.
A unidade não recebe o sinal do controle remoto. ► • Certique-se de que o receptor não está obstruído.
• Certas luzes uorescentes podem interferir no
transmissor do sinal. Favor consultar um representante
autorizado.
RESOLUÇÃO DE PROBLEMAS
F567898_Po_CS4.indd 17 2011-3-1 15:02:58

18
INFORMAÇÕES
Informações para Usuários referentes ao Recolhimento e Descarte de Equipamentos Antigos e
Baterias
[Informação sobre ao descarte em outros países fora da União Europeia]
Estes símbolos são válidos, apenas, na União Europeia. Se pretender descartar este produto contacte,
por favor, as autoridades locais responsáveis pelo recolhimento de resíduos ou o ponto de venda onde o
produto foi adquirido e solicite informação sobre o método de descarte correto.
Nota para os símbolos de baterias (dois exemplos de símbolos):
Este símbolo pode ser utilizado com um símbolo químico. Neste caso, terá de proceder em conformidade
com o estabelecido da Norma local referente aos produtos químicos utilizados.
Pb
Pilha Primária
Atenção:
Verique as instruções de uso do aparelho certicando-se de que as polaridades (+) e (-) estão no
sentido indicado. As pilhas poderão vazar ou explodir se as polaridades forem invertidas, expostas ao
fogo, desmontadas ou recarregadas.
Evite misturar com pilhas de outro tipo ou com pilhas usadas, transportá-las ou armazená-las soltas,
pois aumenta o risco de vazamento.
Retire as pilhas caso o aparelho não esteja sendo utilizado, para evitar possíveis danos na
eventualidade de ocorrer vazamento.
As pilhas devem ser armazenadas em local seco e ventilado.
No caso de vazamento da pilha, evite o contato com a mesma. Lave qualquer parte do corpo afetado
com água abundante. Ocorrendo irritação, procure auxílio médico.
Não remova o invólucro da pilha.
“Após o uso, as pilhas e/ou baterias poderão ser entregues ao estabelecimento comercial ou rede de
assistência técnica autorizada’’.
INSPEÇÃO PERIÓDICO QUANDO O PRODUTO NÃO É
UTILIZADO POR UM LONGO PERÍODO
• Verique as pilhas do controle remoto.
• Os orifícios de entrada e saída devem estar desobstruídos.
• Use o botão AUTO OFF/ON para selecionar a operação de
resfriamento. Após 15 minutos de funcionamento, é normal
que se verique a diferença de temperatura entre os orifícios
de entrada e saída:
Resfriamento: ≥ 8°C
SITUAÇÕES QUE NÃO DEPENDEM DO
PRODUTO
DESLIGUE A ENERGIA ELÉTRICA e consulte
um revendedor autorizado mediante as
condições abaixo:
• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no
controle remoto.
• Vazamento de água da unidade interna.
• Os interruptores do disjuntor desligam-se
frequentemente.
• O cabo de força aquece de forma anormal.
• Os interruptores ou botões não estão
funcionando devidamente.
• O indicador do timer pisca e a unidade não
pode ser operada.
PREPARO DA UNIDADE PARA FICAR LONGO PERÍODO
SEM UTILIZAÇÃO
•
Ative o modo ventilação por 2 a 3 horas como alternativa para
remover completamente umidade nas partes internas a m de
prevenir a formação de mofo.
• Desligue a energia elétrica.
• Remova as pilhas do controle remoto.
F567898_Po_CS4.indd 18 2011-3-1 15:02:59

19
MEMO
F567898_Po_CS4.indd 19 2011-3-1 15:02:59

Impresso na China
F567898_Po_CS4.indd 20 2011-3-1 15:02:59
