Panasonic CF-WEB194A Series User manual

Car Mounter
Auto monter
ENGLISH OPERATING INSTRUCTIONS.......................2
FRANÇAIS INSTRUCTIONS D’UTILISATION ..................6
Model No. CF-WEB194A Series
Numéro de modèle série CF-WEB194A
CF-WEB194A(DFQW5396ZA).indd1CF-WEB194A(DFQW5396ZA).indd1 2010/07/2014:20:352010/07/2014:20:35

2
ENGLISH
Precautions for Operating the Car Mounter
If a Malfunction or Trouble Occurs,
Immediately Stop Use
If a Malfunction Occurs, Immediate-
ly Unplug the Car Plug and Remove
the Unit From This Product
• This product is damaged
• A foreign object is inside this product
• Smoke is emitted
• An unusual smell is emitted
• Unusually hot
Continuing to use this product while
any of the above conditions are pres-
ent may result in re or electric shock.
•
If a malfunction or trouble occurs, imme-
diately unplug the car plug and remove
the unit from this product. Then, contact
your technical support ofce for repair.
Do Not Touch This Product and
Cable When It Starts Thundering
Electric shock may result.
Do Not Place Containers of Liquid or
Metal Objects on Top of This Product
If water or other liquid spills, or if paper
clips, coins, or foreign matter get inside this
product, re or electric shock may result.
• If foreign matter has found its way inside,
immediately unplug the car plug and
remove the unit from this product. Then
contact your technical support ofce.
Avoid a Lot of Water, Moisture,
Steam, Dust, Oily Vapors, etc.
Otherwise, possibly resulting in re or
electric shock.
Use Only the Specied Car Adaptor
With This Product
Using a Car adaptor other than the
one supplied (supplied with the unit or
one sold separately as an accessory)
may result in a re.
Do Not Connect a Telephone Line,
or a Network Cable Other Than the
One Specied, Into the LAN Port
If the LAN port is connected to a
network such as the ones listed below,
a re or electric shock may result.
• Networks other than 1000BASE-T,
100BASE-TX or 10BASE-T
• Phone lines (IP phone (Internet Pro-
tocol Telephone), Telephone lines,
internal phone lines (on-premise
switches), digital public phones, etc.)
Portions of your car mounter
may differ somewhat from the
illustrations in the operating
instructions, but this should present
no problems in actual use.
Be sure to follow the operating
instructions when using your car
mounter.
Using this product continuously in
a hot environment will shorten the
product life. Avoid use in these types
of environments.
W h e n u s i n g i n h o t o r c o l d
environment, some peripherals
may fail to work properly. Check
the operation environment of the
peripherals.
CF-WEB194A(DFQW5396YA).indd 2 2011/09/15 10:12:34

3
Federal Communications Commission Radio Frequency Interference Statement
NOTE: This equipment has been tested and found to comply with the limits for
a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area is likely to
cause harmful interference in which case the user will be required to correct the
interference at his own expense.
6-M
FCC RF Exposure Warning:
• This equipment is provided with external antenna connector(s) for connection to
optional Car Mounter or Port Replicator for mobile external mounted antenna(s).
External antenna(s) must be professionally installed and cannot exceed recom-
mended maximum antenna gain as described in individual provided supplement
instructions for wireless transmitters. The Car Mounter is provided with Radiall/
Larsen WLAN whip antenna, type NMO5E2400BKTNC with 5 dBi antenna gain.
The maximum allowable antenna gain for the external WWAN base whip antenna
for the cellular band is 1.50 dBi and PCS band is 2.50 dBi. Also, user must main-
tain minimum 20 cm spacing between external antenna(s) and all person’s body
(excluding extremities of hands, wrist and feet) during wireless modes of opera-
tion.
32-M-1
CF-WEB194A(DFQW5396ZA).indd3CF-WEB194A(DFQW5396ZA).indd3 2010/07/2014:20:362010/07/2014:20:36

4

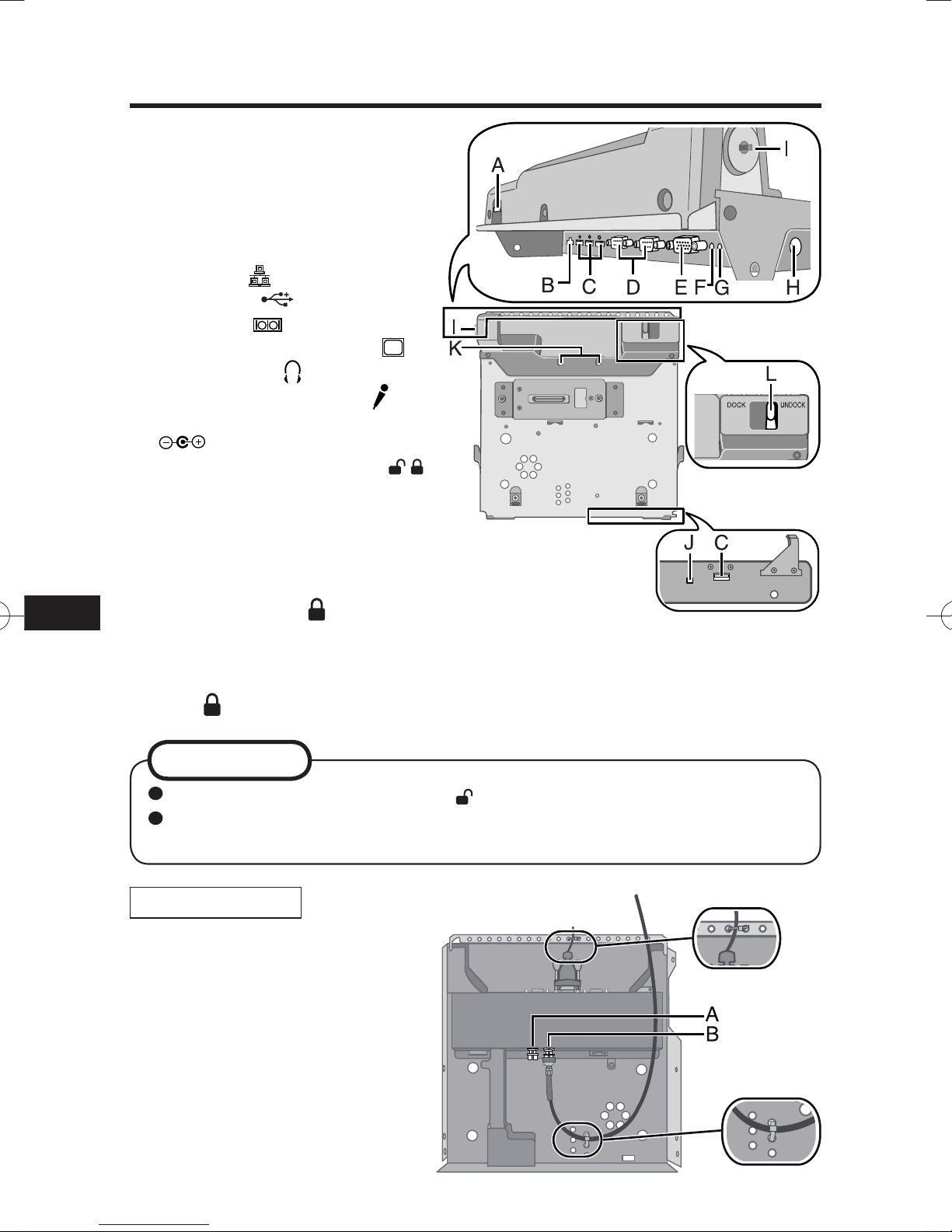

Description of Parts
A. Security lock LOCK
You can connect a Kensington
cable. Refer to the instruction
manual of the cable.
B. LAN port
C. USB port
D. Serial port
E. External display port
F. Headphone jack
G. Microphone jack
H. DC-IN jack DC IN 16V
I. Key insertion slot
J. Dock indicator
DOCKED
K. Latch
L. Lever
DOCK UNDOCK
The lever is locked when the
key is inserted and turned
toward side. When the
computer has been installed,
be absolutely sure to lock
this lever by turning the key
toward side.
NOTE
The lock was turned to side in the default setting.
When installing the computer, confirm that the lever is slid toward
the UNDOCK side.
Bottom Side
A. External wireless WAN
antenna port
Ext.ANT A
B. External wireless LAN/GPS
antenna port
Ext.ANT B
CF-WEB194A(DFQW5396ZA).indd4CF-WEB194A(DFQW5396ZA).indd4 2010/07/2014:20:362010/07/2014:20:36

5
Installation holes are provided in the areas indicated by the arrows in the figure above.
Precautions for Installing the Car Mounter
Do Not Install This Product in Un-
stable State
If balance of the unit is lost, it may fall
over or drop, resulting in an injury.
Do Not Install This Product Wherev-
er There is a Lot of Water, Moisture,
Steam, Dust, Oily Vapors, etc.
Otherwise, possibly resulting in fire or
electric shock.
Dimensional Drawing
Bottom Side
The ends of the screws are protrud-
ing. Take care to protect your fingers,
etc. from their sharp points when in-
stalling the Car Mounter.
CAUTION
Install the Car Mounter horizontally.
CF-WEB194A(DFQW5396ZA).indd5CF-WEB194A(DFQW5396ZA).indd5 2010/07/2014:20:362010/07/2014:20:36

6
En cas de dysfonctionnement ou de
problème, cesser immédiatement
l’utilisation
 En cas de dysfonctionnement,
débrancher immédiatement la prise
du secteur et déconnecter l’unité de
ce produit
• Ceproduitestendommagé
• Uncorpsétrangerestentrédansce
produit
• Émissiondefumée
• Émissiond’uneodeurinhabituelle
• Ceproduitestanormalementchaud
Continueràutiliserceproduitsil’une
des conditions ci-dessus est remplie
peut provoquer un incendie ou une
déchargeélectrique.
• En cas de dysfonctionnement
ou de problème, débrancher
immédiatement la che voiture et
retirerl’unitédeceproduit.Contacter
ensuite l’assistance technique pour
faireréparerleproduit.
 Ne pas toucher ce produit ni le câble
en cas d’orage
 Un choc électrique risque de se
produire.
 Ne pas placer d’objets métalliques
ou contenant du liquide au-dessus
de ce produit
Side l’eau ou d’autresliquidesse
déversent ou si des trombones, des
piècesoudescorpsétrangerspénètrent
dansce produit, un incendieou une
déchargeélectriquesontpossibles.
•Si un corps étranger a pénétré
dans ce produit, débrancher
immédiatement la che voiture et
retirerl’unitédeceproduit.Contacter
ensuitel’assistancetechnique.
 Eviter le contact de l’eau, de
l’humidité, de la vapeur, de la
poussière, des vapeurs graisseuses,
etc.
Sinon,unincendieouunedécharge
électriquesontpossibles.
 N’utiliser que l’adaptateur voiture
spécié pour ce produit
 Utiliserunadaptateurvoitureautreque
celui fourni (fourni avec l’appareil ou
achetéséparémentcommeaccessoire)
risquedeprovoquerunincendie.
 Ne pas brancher de ligne
téléphonique ni de câble réseau
autres que ceux spéciés, dans le
port LAN
 Connecter le port LAN à un des
réseauxfigurantdanslalisteci-
dessousrisquedeprovoquerun
incendieouunedéchargeélectrique.
• Réseauxautresque1000BASE-T,
100BASE-TXou10BASE-T
•Lignestéléphoniques(téléphone
IP (téléphoneàprotocoleInternet),
lignestéléphoniques,lignesinternes
(commutateurstéléphoniques
présentschezl’abonné),téléphones
publicsnumériques,etc.)
Certaines parties de votre auto
monter peuvent différer quelque peu
des illustrations imprimées dans les
instructions d’utilisation mais cela ne
doit présenter aucun problème lors de
l’utilisation.
Veuillez suivre les instructions
d’utilisationlorsdel’utilisationdevotre
automonter.
L'utilisation de ce produit en continu
dansunenvironnementchaud réduira
saduréedevie.Évitezdel’utiliserdans
cetyped’environnement.
Lors d’une utilisation dans un
environnementchaudoufroid,certains
périphériquespeuventnepasfonctionner
correctement.Vériezl’environnement
defonctionnementdespériphériques.
FRANÇAIS
Précautionsd’utilisationdeautomonter
CF-WEB194A(DFQW5396YA).indd 6 2011/09/22 10:08:45

7
<Pour le Canada>
This Class A digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du
Canada.
7-M-2
<For Canada>
This device has been designed to operate with the WWAN antenna having a maxi-
mum gain of 1.50 dB for the cellular band and 2.50 dB for the PCS band. WWAN
Antenna having a higher gain is strictly prohibited per regulations of Industry Cana-
da. The Required antenna impedance is 50 ohms.
To reduce potential radio interference to other users, the antenna type and its gain
should be so chosen that the equivalent isotropically radiated power (EIRP) is not
more than that required for successful communication.
<Pour le Canada>
Ce dispositif a été conçu pour fonctionner avec l’antenne WWAN ayant un gain
maximum de 1,50 dB pour la bande cellulaire et de 2,50 dB pour la bande PCS.
Une antenne WWAN ayant un gain plus élevé est strictement interdite conformé-
ment aux réglementations d’Industrie Canada. L’impédance requise de l’antenne est
de 50 ohms.
Pour réduire les interférences radio potentielles avec les autres utilisateurs, le type
d’antenne et son gain doivent être sélectionnés de manière à ce que la puissance
isotrope rayonnée équivalente (PIRE) ne dépasse pas celle requise pour une com-
munication réussie.
32-Ca-1-1
CF-WEB194A(DFQW5396ZA).indd7CF-WEB194A(DFQW5396ZA).indd7 2010/07/2014:20:362010/07/2014:20:36

8
Description des pièces
A. Verrouillage de sécurité LOCK
Il est possible de connecter
un câble. Pour obtenir de
plus amples informations,
veuillez lire le manuel qui est
fourni avec le câble.
B. Port LAN
C. Ports USB
D. Port série
E. Port pour écran externe
F. Prise casque
G. Prise pour microphone
H. Fiche pour alimentation C.C.
DC IN 16V
I. Fente d’insertion de la clé
J. Indicateur d’ancrage
DOCKED
K. Loquet
L. Levier DOCK UNDOCK
Le levier se verrouille
lorsque la clé est insérée et
tournée du côté . Une fois
l’ordinateur installé, il faut
absolument verrouiller ce
levier, en tournant la clé du
côté .
Le verrou a été tourné du côté en usine avant l’expédition.
Lors de l’installation de l’ordinateur, s’assurer que le levier est glissé
vers le côté UNDOCK.
REMARQUE
A. Port pour antenne WAN
sans fil externe
Ext.ANT A
B. Port pour antenne LAN sans
fil/GPS externe
Ext.ANT B
Côté Inférieur
CF-WEB194A(DFQW5396ZA).indd8CF-WEB194A(DFQW5396ZA).indd8 2010/07/2014:20:362010/07/2014:20:36

9
Des orifices d’installation sont prévus dans les sections indiquées par les
flèches sur la figure ci-dessus.
L’extrémité des vis dépasse.
Prenez garde de vous blesser
les doigts, etc., contre leurs
pointes aiguisées lorsque
vous les installez.
ATTENTION
Ne pas installer ce produit en
présence d’eau, d’humidité, de
vapeur, de poussière, de vapeurs
graisseuses, etc.
Sinon, un incendie ou une décharge
électrique sont possibles.
Ne pas installer ce produit sur un
support instable
Si l’unité est déséquilibrée, elle
risque de tomber et d’entraîner des
blessures.
Précautions à prendre pour l’installation de l’Auto monter
Plan coté
Côté Inférieur
Installer l’Auto monter horizontalement.
CF-WEB194A(DFQW5396ZA).indd9CF-WEB194A(DFQW5396ZA).indd9 2010/07/2014:20:362010/07/2014:20:36

10
MEMO
CF-WEB194A(DFQW5396ZA).indd10CF-WEB194A(DFQW5396ZA).indd10 2010/07/2014:20:362010/07/2014:20:36

11
CF-WEB194A(DFQW5396ZA).indd11CF-WEB194A(DFQW5396ZA).indd11 2010/07/2014:20:362010/07/2014:20:36

Panasonic Solutions Company
3 Panasonic Way, Panazip 2F-5,
Secaucus, NJ 07094
Panasonic Canada Inc.
5770 Ambler Drive Mississauga,
Ontario L4W 2T3
© Panasonic Corporation 2010-2011
Printed in Japan
HS0710-1091
DFQW5396YA
CF-WEB194A(DFQW5396YA).indd 12 2011/09/15 10:13:31
