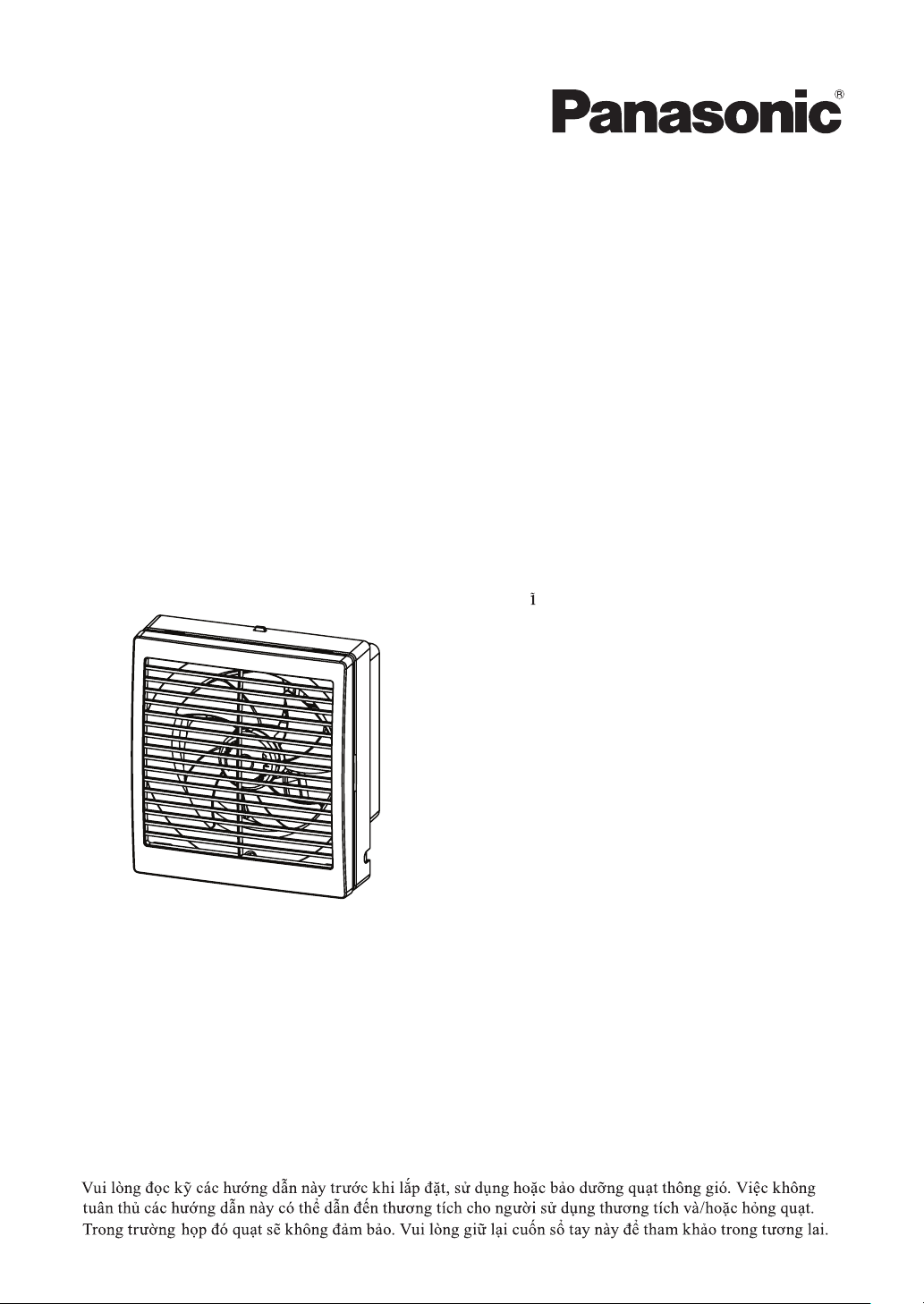

Panasonic FV-15AUL1 User manual

Quạt thông gió
Ventilating Fan
Installation and Operating Instructions
Model No. FV-15AUL1
Thank you very much for purchasing this Panasonic product
Symbol Instructions ..................... 2
Safety Instructions ....................... 2
Installation Cautions .................... 3
Supplied Accessories .................. 3
Dimensions ................................. 4
Before Installation ....................... 4
How to Install ......................... 5 - 6
Maintenance Precautions ...... 6 - 7
Specifications .............. Back cover
Please read these instructions carefully before attempting to install, operate or service the Ventilating Fan.
Failure to comply with instructions could result injury and / or property damage. In that case the product
shall not warrant them. Please retain this booklet for future reference.
Hướng dẫn lắp đặt và vận hành
Cảm ơn bạn rất nhiều vì đã mua sản phẩm Panasonic này
Contents / Mục lục
Hướng dẫn an toàn
Cách lắp đặt
Thông số
Số model
Thận trọng khi lắp dặt
Trước khi cài đặt
Kích c
Ỡ
Phụ kiện kèm theo m y
á
ký hiệu
Ý ngh a c c
á
Thận trọng khi bảo dưỡng
Bìa sau

Symbol Instructions Please Observe strictly
The following instructions should be strictly observed in order to prevent injury to the users and other people or damage to property.
The degrees of injury or damage that can be occurred when the instructions are ignored and if the product is not
used properly have been classified and described by the following indications.
Types of instructions that should be observed have been classified and described by the following pictorial symbols.
This symbol indicates the item is “PROHIBITED” to do.
Those things shown in this column indicate that there is possibility of causing
death or serve injury.
Those things shown in this column indicate that there is possibility of causing
injury to the users or damage.
This symbol indicates the “COMPULSORY” item that must be followed without failure.
Warning
Caution
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
If the supply cord is damaged, it must be replaced
by the manufacturer or its service agent or similarly
qualified person in order to avoid a hazard.
Disconnect the power supply until blade is
stationary before cleaning and maintenance.
Ý NGHĨA CÁC KÝ HIỆUVui Lòng Tuân Thủ Chặt Chẽ
Safety Instructions Please Observe strictly
Vui Lòng Tuân Thủ Chặt Chẽ
The unit should be grounded.
Earth
Use this fan at the rated voltage and
frequency indicated on the name plate.
Must not disassemble the unit for reconstruction.
It may cause fire or electric shock
Repairing should be serviced by authorized
service centre.
Không được tháo rời máy để lắp ráp lại.
Quạt phải được nối đất
Sử dụng quạt với điện áp và tần số định mức
ghi trên bảng tên.
Nó có thể gây hỏa hoạn hoặc điện giật
Việc sửa chữa phải do trung tâm dịch vụ ủy
quyền thực hiện.
Phải quan sát kỹ càng các hướng dẫn sau để tránh gây thương tổn cho người sử dụng và người khác hoặc tránh làm hỏng quạt.
Mức độ thương tổn hoặc hỏng hóc có thể xảy ra khi không chú ý đến các hướng dẫn và việc sử dụng quạt không đúng
cách đã được phân loại và mô tả theo các chỉ báo sau.
Biểu tượng cảnh báo có khảnăng gây ra tử vong hoặc thương tích nghiêm trọng.
Biểu tượng chú ý có khả năng gây ra thương tích cho người dùng hoặc gây hỏng hóc.
Cảnh báo
Thận trọng
Các kiểu hướng dẫn cần quan sát đã được phân loại và mô tả theo các biểu tượng hình ảnh sau.
Biểu tượng này cho biết khoản mục bị “CẤM” không được làm.
Biểu tượng này cho biết khoản mục “BẮT BUỘC” phải làm theo không được bỏ qua.
Ngắt nguồn điện cho đến khi cánh quạt đứng im rồi
mới lau sạch và bảo dưỡng.
Nếu dây nguồn bị hỏng, việc thay thế phải do nhà sản
xuất hoặc đại lý dịch vụ hay người có chuyên môn tương
tự thực hiện để tránh nguy hiểm.
Quạt này không dành cho những người (kể cả trẻ em) có khiếm khuyết về mặt thể xác, cảm giác hoặc các khả năng tinh thần, hoặc
thiếu kinh nghiệm và hiểu biết, trừ khi họ được người chịu trách nhiệm về sự an toàn giám sát hoặc hướng dẫn cách sử dụng quạt.
Trẻ em cần được giám sát để mắt tới để đảm bảo chúng không nghịch quạt.
Warning
Cảnh báo
Warning
Cảnh báo
HƯỚ NG D ẪN AN TOÀN
2
Dây tiếp đất

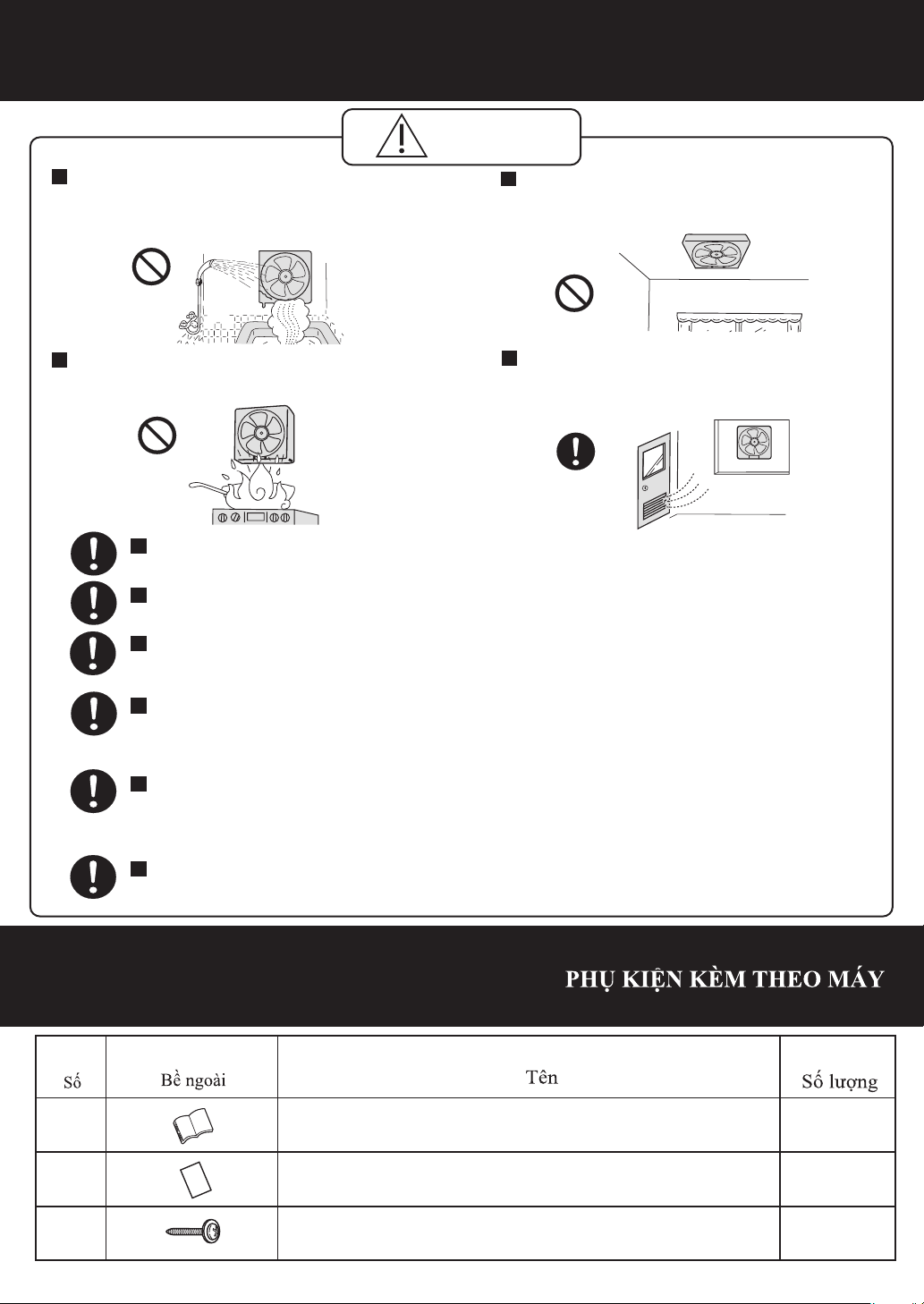

THẬN TRỌNG KHI LẮP ĐẶT
Prohibit to install this fan over cooking equipment.
Prohibit to install this fan where it could be
directly exposed to water or excess vapor.
Prohibit to install this fan in the ceiling.
Be sure to provide an appropriate
opening for air intake.
This fan can be mounted in outside walls from inside of room.
This fan should be installed so that the blades are more than 2.3m above the floor.
Cấm lắp đặt quạt nơi có thể bị tiếp xúc trực
tiếp với nước hoặc hơi nước bay ra.
Cấm lắp quạt trên trần.
Cấm lắp quạt bên trên thiết bị nấu nướng.
Có thể gắn quạt này lên tường ngoài từ phía trong phòng.
Phải thận trọng để tránh khí gas bay ngược vào trong phòng từ lỗ thoát khí gas hoặc từ các
thiết bị đun bằng nhiên liệu khác.
Đảm bảo phải cung cấp lỗ hút khí phù hợp.
Product must be installed on to the wall which is enough strong, if the wall is not enough
strong it must be reinforced for it to be strong enough.
For this fan, precautions must be taken to avoid the back-flow of gases into the room from the open-flue
of gas or other fuel-burning appliances.
Quạt phải được lắp đặt trên tường chắc chắn, nếu tường không chắc thì phải được gia cố cho đủ chắc.
Installation Cautions
Sử dụng một thiết bị để ngắt kết nối nguồn, để một khoảng tiếp xúc rộng ít nhất 3mm
trong tất cả các cột cực quy tắc đấu dây.
Use a device for disconnection from the supply, having a contact separation of at least 3mm in all poles
in accordance with the wiring rule.
Quạt phải do nhân viên kỹ thuật đủ điều kiện lắp đặt. Nếu không, quạt có thể bị rơi.
This fan must be installed by a qualified technician. Otherwise, it is possible to be dropped down.
Caution
Thận trọng
3
Supplied Accessories
No. Appearance
1Installation and Operating Instructions
Warranty sheet
2
Mounting screw
3
1
1
4
Name Quantity
Vít lắp ráp
Bảng bảo hành
Hướng dẫn lắp đặt và vận hành
Quạt phải được lắp đặt để cho quạt cao hơn 2.3m
cánh sàn nhà

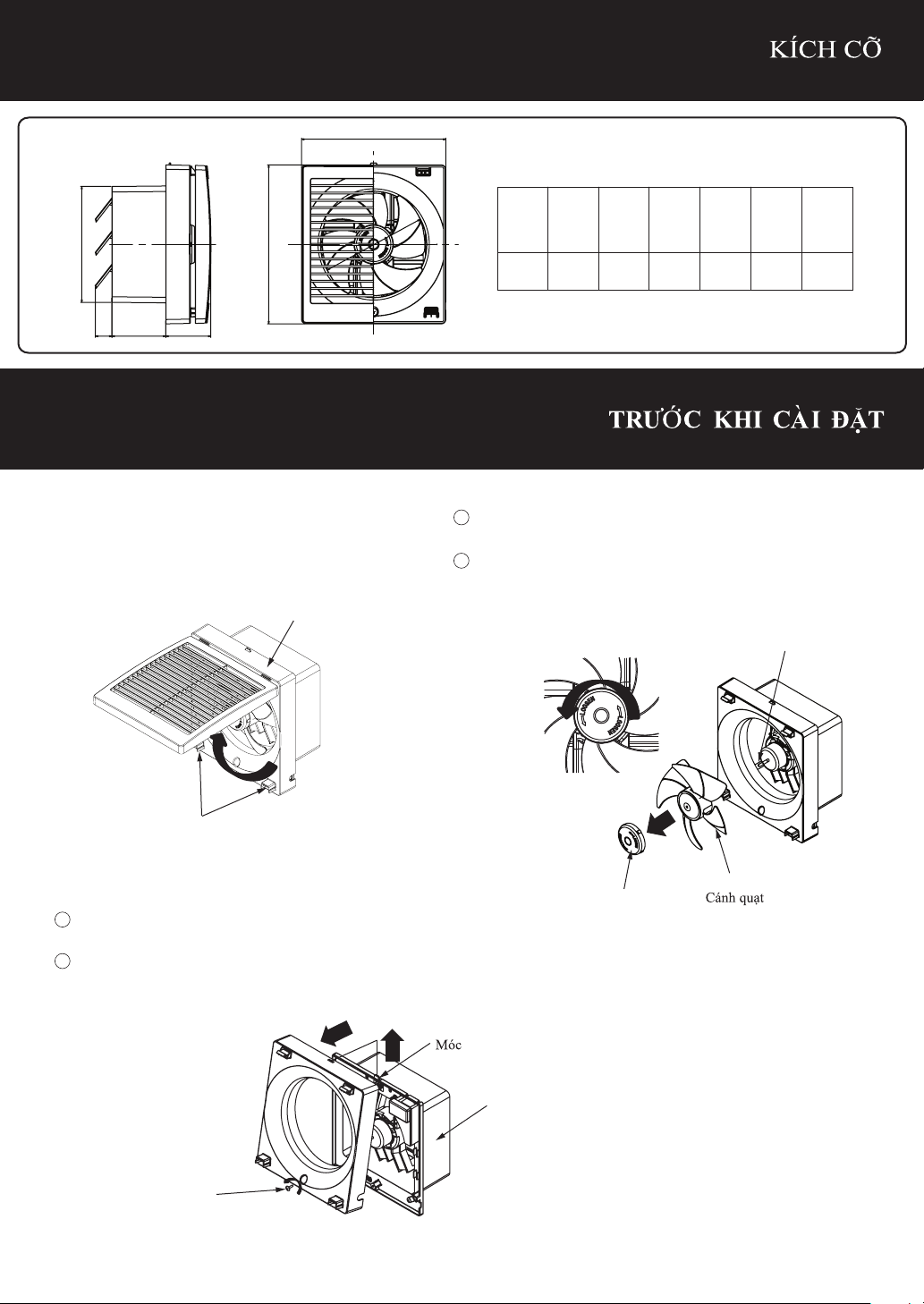

Before Installation
4
A
dia
B
C
D sq.
F
G E
Dimensions
1. Remove the louver /
Remove the louver from the groove of the orifice.
2. Remove the blade /
1 Remove the spinner by rotating in a counterclockwise direction.
2 Remove the blade from the motor shaft.
Tháo nắp chụp cánh quạt bằng cách xoay ngược chiều kim đồng hồ.
Tháo cánh quạt khỏi trục động cơ.
3. Remove the orifice /
1 Remove the machine screw.
2 Then remove the orifice from the hook of the body.
Unit : mm
180 257 233 190 73 88 (27)
A B C D E F G
Hook
Body
Thân quạt
Machine screw
Máy vít
Loosen
Nới lỏng
Motor shaft
Blade
Spinner
Bộ phận quay
trục động cơ
Groove
Orifice
Cửa
rãnh
Hủy bỏ lỗ
Tháo vít máy.
Sau đó loại bỏ các lỗ từ móc của cơ thể.
Loại bỏ các louver từ rãnh của lỗ.
Loại bỏ louver Tháo lưỡi dao

5

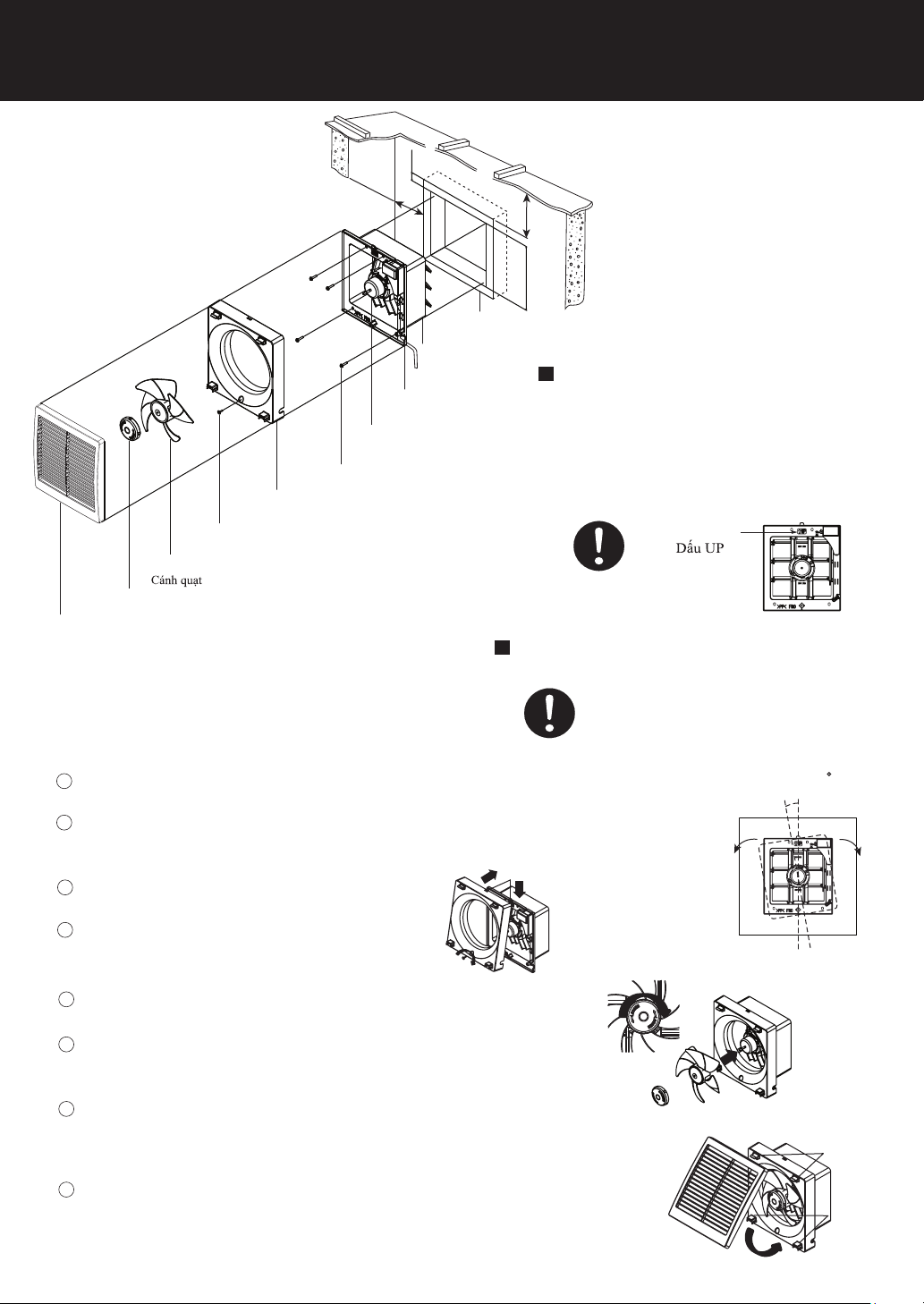

How to Install CÁCH LẮP ĐẶT
5. Install the louver /
1 Hang the groove of the louver (upper side)
on the pawls of the orifice.
2 Pushes the pawls of the louver (lower side)
backward and engage with the groove of the orifice.
Treo rãnh của màn che (cạnh bên trên)
lên móc gài của mặt quạt.
Đẩy móc gài của màn che (cạnh bên dưới)
về phía sau và khớp với rãnh của mặt quạt.
Cài đặt louver
Pawl
Groove
rãnh
cái chốt
1. Install the wood frame to wall
3. Install the orifice /
4. Install the blade /
1 Install the blade on the motor shaft.
2 Install the spinner by rotating in a clockwise direction.
Lắp cánh quạt vào trục động cơ.
Lắp nắp chụp cánh quạt bằng cách xoay theo chiều kim đồng hồ.
1 Insert orifice to the hook of the body.
2 Install the orifice to the body by machine screw.
Cài đặt lỗ
Lắp lỗ vào thân bằng vít máy.
2. Install the body /
1 Insert body into the installation hole completely.
2 Fix the body to wood frame by mounting screw. (4 pieces)
Sửa chữa cơ thể để khung gỗ bằng cách gắn vít. (4 miếng)
Cài đặt cơ thể
Cài đặt lưỡi
Tighten
Vặn chặt
Cửa thông hơi
Khung gỗ
Thân quạt
Động cơ
Vít lắp ráp (phụ)
Bộ phận quay
Cửa
25 mm
200 mmsq.
Wood frame
Body
Power cord
Orifice
Louver
Machine screw
Mounting screw (accessory)
Motor
Blade
Spinner
Máy vít
Minimum 50 mm
Minimum
50 mm
Install the fan so that the “UP” mark which on
the frame points upward.
Rain may enter the live parts,
causing electric shock.
UP mark
Lắp quạt sao cho ký hiệu "UP" trên khung chỉ lên trên.
Mưa có thể lọt vào các phần mang điện,
gây điện giật.
Maximum 3
Install the body adjust its horizontal and vertical direction.
Water may enter live parts when water falls
on the appearance, causing electric shock.
Nước có thể xâm nhập vào các bộ phận sống
khi nước rơi trên bề ngoài, gây ra điện giật.
Dây nguồn
Cài đặt thân quạt, điều chỉnh hướng ngang và dọc.
Chèn thân quạt vào lỗ lắp đặt.
Chèn lỗ vào móc của thân quạt.
Chèn lỗ vào móc của thân quạt.

Connect the power cord to the power supply line according to the wiring diagram and the local electrical wiring rules of fixed
wiring.
Make sure all connections are fastend firmly after wiring is finished.
It is required to use terminal (not included) that complies IEC 60998.
The all connections should be accommodated in a suitable compartment.
Fan body
Blue
Power cord of the fan body
Power supply
Green/Yellow (Earth) Earth
(N) Live (L) Neutral (N)
Brown (L)
Thân quạt
Dây xanh Dây nâu Dây nóng Dây trung tính
Dây nguồn của thân quạt
Bộnguồn
Dây tiếp đất
Dây nguồn của thân quạt Dây xanh lá cây/vàng
How to Install CÁCH LẮP ĐẶT
Power supply cord
(227IEC53 3 x 0.75 mm )
2
Never use petrol, benzene, thinner or any other
such chemicals for cleaning the ventilating fan.
Không được sử dụng xăng, benzen, chất tẩy rửa
hoặc bất cứ hóa chất nào khác như vậy để làm sạch
quạt thông gió.
Maintenance Precautions THẬN TRỌNG KHI BẢO DƯỠNG
Caution
Thận trọng
Không để nước dính vào bộ phận điện như động cơ
Do not allow water to contact electrical part
such as motor.
Không nhúng các bộ phận nhựa vào nước nóng hơn 60 C.
Do not immerse blade or other resin parts in hot
water over 60 C.
6

Maintenance Precautions THẬN TRỌNG KHI BẢO DƯỠNG
Clean the louver surface as shown below.
Clean the dirt from louver, body and blade as shown below.
Wipe the louver surface with a soft cloth or vacuum up the dust by cleaner.
The dirt condition depends on the environment.
Clean daily in case that the dust stands out.
Once every one month
Once every three months
Mang bao tay nhựa trong khi lau chùi quạt để tránh tai nạn.
ạạ tKhi không còn sử dụng qu t nữa, không để quạ ở nguyên t i chỗ mà phải tháo xuống để tránh khả năng bị rơi.
When the product is no longer be used, it must not be left in place but removed
to prevent it from possibly dropping.
Wear plastic gloves during cleaning may avoid accidents.
1 Remove the louver as shown in the figure.
(Please be careful of the falling dust etc.)
2 Rinse the louver with water, and then dry it with a soft dry cloth
or leave it air dry.
3 Wipe the dust off the fan body with a soft cloth.
Mỗi tháng một lần
Ba tháng một lần
Louver
Handle
Tay cầm
7
Caution
Thận trọng
Fan body
Vệ sinh bề mặt màn che như bên dưới.
Dùng vải mềm lau bề mặt màn che hoặc dùng máy hút bụi để hút bụi.
Độ bám bụi phụ thuộc vào môi trường. Vệ sinh hàng ngày nếu thấy nhiều bụi.
Cuối cùng, thay thế màn che.
After finishing maintenance, turn on the power switch.
4 After cleaning, replace the louver as shown in the figure.
Sau khi vệ sinh, thay thế màn che như trong hình minh họa.
Groove
Orifice
Cửa
rãnh
, thân quạt và cánh quạt như hình dưới.
Lau chùi bụi bẩn trên nắp đậy
(Cửa thông gió như trong hình vẽ)
Rửa sạch nắp đậy với nước, và sau đó lau
khô bằng vải mềm hoặc khô, để khô ráo
Cửa thông gió
Tháo cửa thông gió như trong hình vẽ.

Bi ểu Đồ Đấ u Dây
Wiring Diagram
Thermal Fuse
(In Motor)
Double
Pole
Switch
White BrownL
Black BlueN
Red BlackBlack Green/
Yellow
114 C
Specifications
Hướng gió Điện áp Tần số Trọng lượng
tịnh
Exhaust 220 50 12.5 1450 255 36.0 1.2
Air direction Voltage Frequency Power
consumption Speed Air volume Noise Weight
[V] [Hz] [W] [dB][min ]
-1
[m / h]
3
[kg]
Mã IP E lớp cách điện: IPX4 (phía ngoài) Kiểu cách điện: Cách điện chức năng
Insulation class E IP code : IPX4(outside) Type of Insulation : Functional Insulation
15AUL1460B 04
Mức tiêu thụ điện năng
Tốc độ
