Panasonic TY-SB01SS User manual

Operating Instructions 3G-SDI Terminal Board English
For business use
●Before connecting, operating or adjusting this product, please read these instructions completely.
●Please keep this manual for future reference.
Mode d’emploi Plaque à bornes 3G-SDI Français
Pour une utilisation professionnelle
●Avant d'effectuer quelque raccordement que ce soit ou de régler l'appareil, veuillez lire attentivement ce mode
d'emploi.
●Conservez ce mode d'emploi pour référence.
取扱説明書 3G-SDI 端子ボード 業務用 保証書別添付 日本語
●取扱説明書をよくお読みのうえ、正しく安全にお使いください。保証書とともに大切に保管してください。
●保証書は、「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店からお受け取りください。
●製造番号は、品質管理上重要なものです。
お買い上げの際は、製品本体と保証書の製造番号をお確かめください。
Model No. TY-SB01SS
DPQX1466ZA/X1TP0120TS0-PB

English
2
Safety Precautions
(Be sure to observe.)
WARNING
When mounting or removing this product on or from
the flat panel display unit, be sure to turn the power
off, and remove the power plug from the socket.
●Otherwise,electricshockmayoccur.
Never attempt to disassemble or modify this
product.
●Doingsomaycausefire,electricshockoroperation
errors.
Do not allow the unit to be wet to enter the unit.
●Doingsomaycausefireorelectricshock.
If you sense smoke, unpleasant odour or unusual
noises, immediately disconnect the power plug from
the socket.
●Usingtheproductinanabnormalconditionmay
causefireorelectricshock.
For mounting or removing this product on or from
the flat panel display unit, ask a qualified technician
or sales dealer.
●Installingtheproductimproperlymaycausea
malfunctionorelectricshock.
CAUTION
Do not place this product in locations subject to
greasy fumes, steams, a lot of moisture or dust.
●Theelectricitymaybeconveyedthroughoil,moisture
ordust,resultinginfire.
Do not place the product in locations subject to
direct sunlight or extremely high temperature.
●Theinternalpartsmaybedamaged,orfiremay
occur.
Precautions for use
This product is a 3G-SDI terminal board used by
being attached to a Panasonic display.
Do not touch this product directly by hand.
●Staticelectricitymayoccur,destroyingthe
components.Staticelectricityisalsogeneratedfrom
clothingorhumanbody.Letthestaticelectricity
escapebytouchingmetallicobjectssuchasasteel
cabinetbeforehand.
Be sure to use the specified connection cable.
●Otherwise,malfunctionoroperationerrorsmayoccur.
Theillustrationsandfiguresinthismanualarefor
explanatorypurposesandmaydifferfromtheactual
product.

3
English

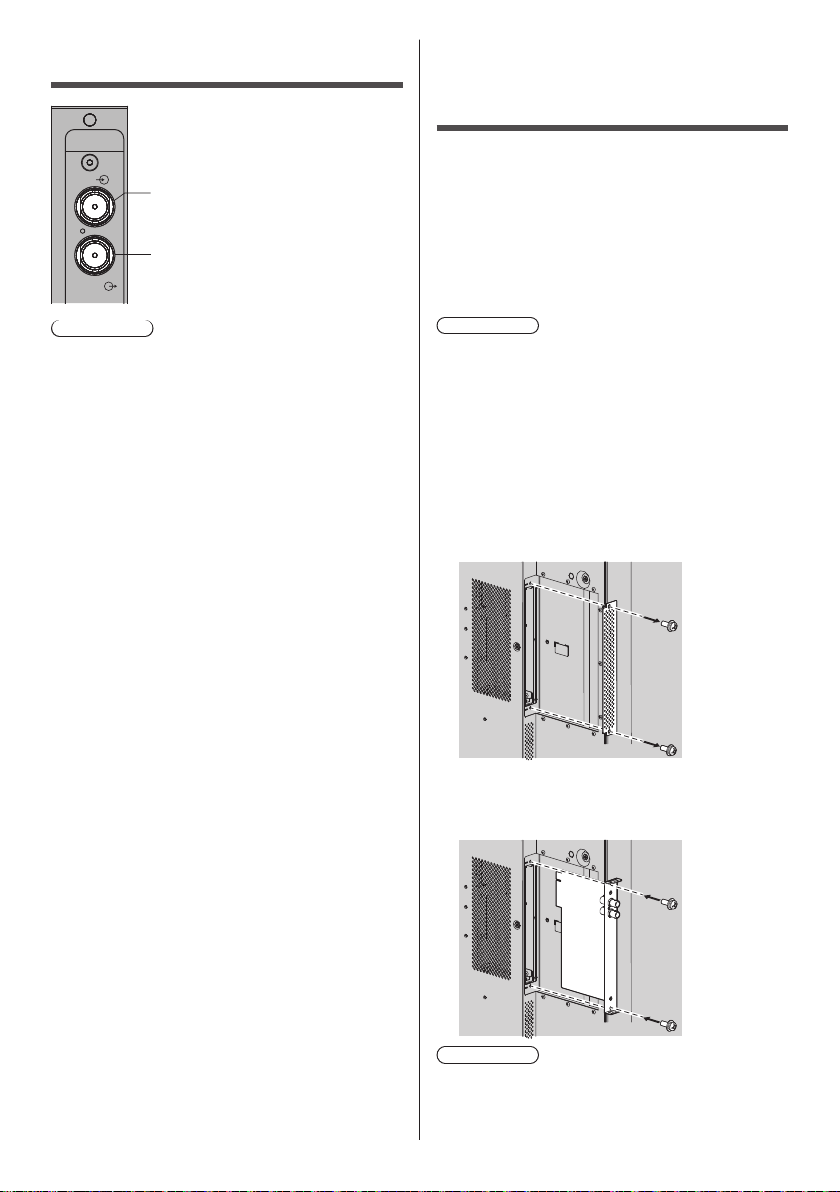

Terminals
Input terminal (BNC)
3G-SDI/HD-SDI/SD-SDIinputterminal
Active-through output terminal
(BNC)
DirectlyoutputsSDIinput.
IN
OUT
3G SDI
Note
●Usea5C-FBcableorequivalenttoconnecttothe
SDIterminal.
●Whenperformingtheactive-throughoutputwhilethe
LCDdisplayisinstandbymode,set[SLOTsettings]-
[SLOTstandby]ofthedisplayto[On].
●IfCRCCerror(page5)occurs,checkthecableto
use.
Replacing the
terminal board
The replacement instruction below is based on the
flat panel display SQ1 series as an example.
Forattachingorremovingthisproducttoorfromtheflat
paneldisplayunit,itisrecommendedtoaskaqualified
technicianorsalesdealer.Amalfunctionmayoccurdue
tostaticelectricity,etc.Consultthesalesdealer.
Followthestepsbelow.
Note
●Besuretoturnoffthedisplayunitandconnected
devices,removethepowerplugfromthesocket,and
disconnectthecablesfromthedisplay.
●Whenattaching/removingtheterminalboard,donot
allowthemetaltodamagethebackcoverordisplay
label.
1Remove the 2 screws, and then remove the slot
cover or terminal board from the display unit.
Toremovetheterminalboard,holdthehandleof
theterminalboardandpullitoutslowlyinthearrow
direction.
2Insert the terminal board to the main unit slot,
and tighten the 2 screws.
Fixtheterminalboardwiththe2screwsremovedin
step1.
Note
●Whenreplacinganotherterminalboardwiththis
product,thecustomershallkeepthereplaced
terminalboardforfuturerepairorservicing.

English
4
Video signals supported by this product
■Supported SDI input signal format chart
Corresponding
signal
Resolution
(Dot)
Scanning frequency
Dot clock
frequency
(MHz)
SDI Format Colour Space Sampling
Structure Bit Depth
Horizontal
(kHz)
Vertical
(Hz)
(270MSD-SDI/
1.5GHD-SDI/
3GLevelA/
3GLevelB-DL)
(YCBCR/RGB) (4:2:2/4:4:4) (8bit/10bit/
12bit)
480/60i 720x480i 15.73 59.94 13.50 270MSD-SDI YCBCR4:2:2 8/10
576/50i 720x576i 15.63 50.00 13.50 270MSD-SDI YCBCR4:2:2 8/10
720/50p 1280x720 37.50 50.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL YCBCR/RGB 4:4:4 8/10
720/60p*11280x720 45.00 60.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL YCBCR/RGB 4:4:4 8/10
1080/50i 1920x1080i 28.13 50.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/60i*11920x1080i 33.75 60.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/24p*11920x1080 27.00 24.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/25p 1920x1080 28.13 25.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/30p*11920x1080 33.75 30.00 74.25
1.5GHD-SDI YCBCR4:2:2 8/10
3GLevelA/
3GLevelB-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/50p 1920x1080 56.25 50.00 148.50 3GLevelA/
3GLevelB-DL YCBCR4:2:2 8/10
1080/60p*11920x1080 67.50 60.00 148.50 3GLevelA/
3GLevelB-DL YCBCR4:2:2 8/10
*1:1/1.001isalsosupported.
SDI Format
270MSD-SDI: SD-SDIformatwith270MHz
1.5GHD-SDI: HD-SDIformatwith1.5GHz
3GLEVELA: HD-SDIformatwith3GHzLEVELA
3GLEVELB-DL: HD-SDIformatwith3GHzLEVELB-DL(DUALLINK)
Colour Space
YCBCR: Ybrightnesssignal,CBcolour-differencesignal,CRcolour-differencesignal
RGB: PrimarycolourR/G/Bsignals
Sampling Structure
4:2:2: ThesamplingrateforYsignal,CBandCRsignalsis4:2:2.
4:4:4: ThesamplingrateforYsignal,CBandCRsignals(orR/G/Bsignals)is4:4:4.
Note
●ClosedCaptioning(C.C)andTimeCode(TC)arenotsupportedforthisproduct.
●Anautodetectedsignalformatmaybedifferentlydisplayedfromtheactualinputsignal.

5
English
Video settings
Byinstallingthisproductinacompatibledisplayand
settingthedisplay’sinputto[SLOT],videosettingcan
bemade.
Thesettingcanbemadeon[Signal]forthemainunit
menu.
■[SDI format select]
Selectthe3G-SDIformat.
[Auto]:
Automaticallydetectstheinputsignalformat.
[3G 4:2:2 YCBCR10bit], [3G 4:4:4 YCBCR10bit], [3G
4:4:4 RGB 10bit], [3G 4:2:2 YCBCR12bit],
[3G 4:4:4 YCBCR12bit], [3G 4:4:4 RGB 12bit]:
Ifthevideoisnotcorrectlydisplayedbecausethe
PayloadIDisnotsuperimposedorforotherreasons,
theaboveformatscanbeselectedmanually.
Note
●TodisplayHD-SDIorSD-SDIvideosignal,select
[Auto].
●Todisplay8bitsignals,selectacorresponding10bit
format.
■Input signal display
Displaythefrequencyofthesignalcurrentlybeinginput
andthetypeofsignal.
60.00 Hz
74.18 MHz
1080/60i
No ID
33.72 kHz
H-freq.
V-freq.
Dotclockfreq.
Signalformat
Status
[Status]:
Iftheinputsignalhasanyofthefollowingerrors,a
messageisdisplayed.
[No ID]
PayloadIDhasnotbeensuperimposed.
[ID]
PayloadIDdoesnotmatchthehorizontal/vertical
informationofSDIsignal.
[CRCC]
DisplayedwhenCRCCerroroccursduetopoor
signalquality,etc.(Ahigh-frequencycablesuchas
5C-FBmaynotbeusedfortransmission.)
Audio settings
Byinstallingthisproductinacompatibledisplayand
settingthedisplay’sinputto[SLOT],audiosettingcan
bemade.
Thesettingcanbemadeon[Sound]forthemainunit
menu.

■[Group select]
SelecttheaudiogroupmultiplexedtotheSDIsignal.
[Channel 1-8]:
Selectschannel1tochannel8.
[Channel 9-16]:
Selectschannel9tochannel16.

■[Left channel]
SelectthechannelofSDIaudiotobeoutputtotheleft
channel.
When[Channel1-8]isselectedfor[Groupselect],the
channelcanbeselectedfrom1to8.
When[Channel9-16]isselectedfor[Groupselect],
thechannelcanbeselectedfrom9to16.

■[Right channel]
SelectthechannelofSDIaudiotobeoutputtotheright
channel.
When[Channel1-8]isselectedfor[Groupselect],the
channelcanbeselectedfrom1to8.
When[Channel9-16]isselectedfor[Groupselect],
thechannelcanbeselectedfrom9to16.
Note
●Thisproductsupportsthefollowingaudiosignals.
• 3G-SDI:48kHz,videosynchronization,16CH
compatible
• HD-SDI:48kHz,videosynchronization,8CH
compatible
• SD-SDI:48kHz,videosynchronization,4CH
compatible
●Audioisnotoutputifaudiochannelstowhichaudio
arenotmultiplexed.

English
6
Specifications
Model No. TY-SB01SS
SDI input / output terminal
3GSDIIN
3GSDIOUT
3GSDIIN
3GSDIOUT
BNCterminal,0.8V[p-p](75Ω)
(SD-SDI)
Video:CompliancewithSMPTEST259/ITU-RBT.656
Audio:CompliancewithSMPTEST272
48kHz,20/24bit,4CH,videosync
(HD-SDI)
Video:CompliancewithSMPTEST292/274/296
Audio:CompliancewithSMPTEST299
48kHz,20/24bit,8CH,videosync
(3G-SDI)
Video:CompliancewithSMPTEST424/425
Audio:CompliancewithSMPTEST299
48kHz,20/24bit,16CH,videosync
BNCterminal,Activethrough
Dimensions Width:195mm/7.7”
Height:25mm/1.0”
Depth:124.4mm/4.9”
Mass Approx.160 /0.4lbsnet

7
Français
Précautions de sécurité
(À respecter absolument.)
AVERTISSEMENT
Lors de l’installation de ce produit sur l’écran plat
ou de son retrait, assurez-vous d’avoir mis ce
dernier hors tension et d’avoir débranché la fiche du
cordon d’alimentation de la prise électrique.
●Sinon,ilpeutseproduireuneélectrocution.
N’essayez jamais de démonter ou de modifier ce produit.
●Celapeutprovoquerunincendie,uneélectrocution
oudeserreursdefonctionnement.
Ne soumettez pas l’unité à de l’humidité et ne
laissez pas d’eau pénétrer dans l’unité.
●
Celapourraitprovoquerunincendieouuneélectrocution.
Si vous détectez de la fumée, une odeur désagréable ou
des bruits inhabituels, débranchez immédiatement la
fiche du cordon d’alimentation de la prise électrique.
●L’utilisationduproduitdansdesconditionsanormales
peutprovoquerunincendieouuneélectrocution.
Pour l’installation de ce produit sur l’écran plat ou
de son retrait, faites appel à un technicien qualifié
ou à un revendeur.
●Uneinstallationincorrecteduproduitpeutentraîner
undysfonctionnementouuneélectrocution.
ATTENTION
Ne placez pas ce produit à des endroits poussiéreux
ou exposés à des fumées graisseuses, à de la
vapeur ou à une forte humidité.
●L’huile,l’humiditéetlapoussièrepeuventconduire
l’électricitéetprovoquerunincendie.
Ne soumettez pas le produit au rayonnement direct du
soleil ou à des températures extrêmement élevées.
●Lespiècesinternespourraientêtreendommagées,
ouunincendiepourraitsedéclarer.
Précautions d’emploi
Ce produit est une plaque à bornes 3G-SDI pouvant
être utilisée lorsqu’elle est fixée à un écran
Panasonic.
Ne touchez pas le produit directement à main nue.
●Unedécharged’électricitéstatiquepeutseproduire
etdétruirelescomposants.L’électricitéstatiqueest
égalementgénéréeparlesvêtementsoulecorps
humain.Laissezl’électricitéstatiques’échapperen
touchantauparavantdesobjetsmétalliquestels
qu’unearmoiremétallique.
Assurez-vous d’utiliser le câble de connexion
spécifié.
●Autrement,undysfonctionnementoudeserreursde
fonctionnementpeuventseproduire.
Lesillustrationsetlesfiguresdecemoded’emploiont
unrôleexplicatifetpeuventnepascorrespondreau
produitréel.

Français
8
Bornes
Borne d’entrée (BNC)
Borned’entrée3G-SDI/HD-SDI/
SD-SDI
Borne de sortie de traversée active
(BNC)
Restituedirectementl’entréeSDI.
IN
OUT
3G SDI
Remarque
●Utilisezuncâble5C-FBouunéquivalentpourle
raccordementàlaborneSDI.
●Lorsquel’écranLCDestenmodeveillelorsdela
sortiedetraverséeactive,réglez[RéglagesSLOT]-
[VeilleSLOT]surl’écransur[Oui].
●SiuneerreurCRCC(page10)seproduit,vérifiezle
câbleàutiliser.
Remplacement de la
plaque à bornes
Les instructions de remplacement ci-dessous
sont basées sur un écran plat de série SQ1, à titre
d’exemple.
Pourlafixationdeceproduitsurl’écranplatouson
retrait,ilestrecommandédefaireappelàuntechnicien
qualifiéouàunrevendeur.Undysfonctionnement
pourraitseproduireenraisondel’électricitéstatique,
etc.Consultezlerevendeur.
Appliquezlesétapessuivantes.
Remarque
●Assurez-vousd’avoirmisl’écranetlesappareilsqui
ysontconnectéshorstension,débranchélafiche
ducordond’alimentationdelapriseélectriqueet
débranchélescâblesdel’écran.
●Lorsdelafixation/duretraitdelaplaqueàbornes,
n’endommagezpaslecouverclearrièreoul’étiquette
d’indicationavecunélémentmétallique.
1Déposez les 2 vis, puis déposez le couvercle de
la fente ou la plaque à bornes de l’écran.
Pourretirerlaplaqueàbornes,tenezlapoignéede
laplaqueàbornesetextrayez-lalentementdansle
sensdelaflèche.
2Insérez la plaque à bornes dans la fente de
l’unité principale et serrez les 2 vis.
Fixezlaplaqueàbornesavecles2visretiréesà
l’étape1.
Remarque
●Lorsduremplacementd’uneplaqueàbornesparce
produit,leclientdoitconserverlaplaqueàbornes
remplacéepouruneréparationouunentretien
ultérieur.

9
Français
Signaux vidéo pris en charge par ce produit
■Tableau des formats de signal d’entrée SDI pris en charge
Signal
correspondant
Résolution
(point)
Fréquence de
balayage Fréquence
d’horloge à
point (MHz)
Format SDI
Espace
colorimétrique
Structure
d’échantillonnage
Profondeur
binaire
Horizontal
(kHz)
Vertical
(Hz)
(SD-SDI270M/
HD-SDI1,5G/
ANiveau3G/
B-DLNiveau3G)
(YCBCR/RGB) (4:2:2/4:4:4) (8bits/10bits/
12bits)
480/60i 720x480i 15,73 59,94 13,50 SD-SDI270M YCBCR4:2:2 8/10
576/50i 720x576i 15,63 50,00 13,50 SD-SDI270M YCBCR4:2:2 8/10
720/50p 1280x720 37,50 50,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G YCBCR/RGB 4:4:4 8/10
720/60p*11280x720 45,00 60,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G YCBCR/RGB 4:4:4 8/10
1080/50i 1920x1080i 28,13 50,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/60i*11920x1080i 33,75 60,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/24p*11920x1080 27,00 24,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/25p 1920x1080 28,13 25,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/30p*11920x1080 33,75 30,00 74,25
HD-SDI1,5G YCBCR4:2:2 8/10
ANiveau3G/
B-DLNiveau3G
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/50p 1920x1080 56,25 50,00 148,50 ANiveau3G/
B-DLNiveau3G YCBCR4:2:2 8/10
1080/60p*11920x1080 67,50 60,00 148,50 ANiveau3G/
B-DLNiveau3G YCBCR4:2:2 8/10
*1:1/1.001estégalementprisencharge.
Format SDI
SD-SDI270M: FormatSD-SDIavec270MHz
HD-SDI1,5G: FormatHD-SDIavec1,5GHz
ANIVEAU3G: FormatHD-SDIavecANIVEAU3GHz
B-DLNIVEAU3G: FormatHD-SDIavecB-DLNIVEAU3GHz(DUALLINK)
Espace
colorimétrique
YCBCR:
SignaldeluminositéY,signaldedifférencedescouleursCB,signaldedifférencedescouleursCR
RGB: SignauxR/G/Bdescouleursprimaires
Structure
d’échantillonnage
4:2:2: Lafréquenced’échantillonnagepourlesignalYetlessignauxCBetCRestde4:2:2.
4:4:4: Lafréquenced’échantillonnagepourlesignalYetlessignauxCBetCR(ousignauxR/G/B)est
de4:4:4.
Remarque
●
LeSous-titragepoursourdsetmalentendants(C.C)etleCodetemporel(TC)nesontpasprisenchargepourceproduit.
●Unformatdesignaldétectéautomatiquementpeutêtreaffichédemanièredifférenteausignald’ntréeréel.

Français
10
Réglages vidéo
Eninstallantceproduitsurunécrancompatibleeten
réglantl’entréedel’écransur[SLOT],ilestpossible
d’effectuerunréglagevidéo.
Leréglagepeutêtreeffectuésur[Signal]pourlemenu
del’unitéprincipale.
■[Sélectionner format SDI]
Sélectionnezleformat3G-SDI.
[Auto] :
Détecteautomatiquementleformatdusignald’entrée.
[3G 4:2:2 YCBCR10bit], [3G 4:4:4 YCBCR10bit], [3G
4:4:4 RGB 10bit], [3G 4:2:2 YCBCR12bit],
[3G 4:4:4 YCBCR12bit], [3G 4:4:4 RGB 12bit] :
Silavidéon’estpascorrectementaffichéeparceque
l’identifiantdechargeutilen’estpassuperposéou
pourd’autresraisons,lesformatsci-dessuspeuvent
êtresélectionnésmanuellement.
Remarque
●PourafficherlesignalvidéoHD-SDIouSD-SDI,
sélectionnez[Auto].
●Pourafficherlessignaux8bits,sélectionnezun
format10bitscorrespondant.
■Affichage du signal d’entrée
Affichezlafréquencedusignalencoursd’entréeetle
typedesignal.
60.00 Hz
74.18 MHz
1080/60i
No ID
33.72 kHz
Fréquence-H
Fréquence-V
Fréquencepointhorloge
Formatdesignal
État
[État] :
Silesignald’entréeprésentel’unedeserreurs
suivantes,unmessages’affiche.
[No ID]
Aucunidentifiantdechargeutilen’aétésuperposé.
[ID]
L’identifiantdechargeutilenecorrespondpasaux
informationshorizontales/verticalesdusignalSDI.
[CRCC]
Affichélorsquel’erreurCRCCseproduitenraison
d’unemauvaisequalitédusignal,etc.(ILestpossible
qu’uncâblehautefréquencetelquele5C-FBne
puissepasêtreutilisépourlatransmission.)
Réglages audio
Eninstallantceproduitsurunécrancompatibleeten
réglantl’entréedel’écransur[SLOT],ilestpossible
d’effectuerunréglageaudio.
Leréglagepeutêtreeffectuésur[Son]pourlemenude
l’unitéprincipale.

■[Sélection de groupe]
Sélectionnezlegroupeaudiomultiplexéaveclesignal
SDI.
[Canal 1-8] :
Sélectionnelescanaux1à8.
[Canal 9-16] :
Sélectionnelescanaux9à16.

■[Canal gauche]
SélectionnezlecanalaudioSDIàrestituersurlecanal
degauche.
Lorsque[Canal1-8]estsélectionnépour[Sélection
degroupe],lecanalsélectionnépeutêtrecompris
entre1et8.
Lorsque[Canal9-16]estsélectionnépour[Sélection
degroupe],lecanalsélectionnépeutêtrecompris
entre9et16.

■[Canal droit]
SélectionnezlecanalaudioSDIàrestituersurlecanal
dedroite.
Lorsque[Canal1-8]estsélectionnépour[Sélection
degroupe],lecanalsélectionnépeutêtrecompris
entre1et8.
Lorsque[Canal9-16]estsélectionnépour[Sélection
degroupe],lecanalsélectionnépeutêtrecompris
entre9et16.
Remarque
●Ceproduitprendenchargelessignauxaudio
suivants.
• 3G-SDI:48kHz,synchronisationvidéo,
compatibleavec16canaux
• HD-SDI:48kHz,synchronisationvidéo,
compatibleavec8canaux
• SD-SDI:48kHz,synchronisationvidéo,
compatibleavec4canaux
●L’audion’estpasémiss’ilyadescanauxaudiovers
lesquelsl’audion’estpasmultiplexé.

11
Français
Spécifications
N° de modèle TY-SB01SS
Borne d’entrée/sortie SDI
3GSDIIN
3GSDIOUT
3GSDIIN
3GSDIOUT
BorneBNC,0,8V[p-p](75Ω)
(SD-SDI)
Vidéo:EnconformitéavecSMPTEST259/ITU-RBT.656
Audio:EnconformitéavecSMPTEST272
48kHz,20/24bits,4canaux,sync.vidéo
(HD-SDI)
Vidéo:EnconformitéavecSMPTEST292/274/296
Audio:EnconformitéavecSMPTEST299
48kHz,20/24bits,8canaux,sync.vidéo
(3G-SDI)
Vidéo:EnconformitéavecSMPTEST424/425
Audio:EnconformitéavecSMPTEST299
48kHz,20/24bits,16canaux,sync.vidéo
BorneBNC,traverséeactive
Dimensions Largeur:195mm/7,7”
Hauteur:25mm/1,0”
Profondeur:124,4mm/4,9”
Masse Environ160 /0,4lbsnet

Customer’s Record
Themodelnumberandserialnumberofthisproductmaybefoundonitsrearpanel.Youshouldnotethisserial
numberinthespaceprovidedbelowandretainthisbook,plusyourpurchasereceipt,asapermanentrecordof
yourpurchasetoaidinidentificationintheeventoftheftorloss,andforWarrantyServicepurposes.
Model Number Serial Number
Panasonic System Solutions Company of North America
UnitofPanasonicCorporationofNorthAmerica
Executive Office :
TwoRiverfrontPlaza,Newark,NewJersey07102
Panasonic Canada Inc.
5770AmblerDrive
Mississauga,Ontario
L4W2T3
PanasonicTestingCentre
PanasonicServiceEurope,adivisionofPanasonicMarketingEuropeGmbH
Winsbergring15,22525Hamburg,F.R.Germany
Web Site: https://panasonic.net/cns/prodisplays/
© Panasonic Corporation 2020 PrintedinChina

13
日本語


人への危害、財産の損害を防止するため、必ずお守りい
ただくことを説明しています。
 

 「死亡や重傷を負うおそれがあ
る内容」です。
 「軽傷を負うことや、財産の損
害が発生するおそれがある内
容」です。
 

してはいけない内容です。
実行しなければならない内容です。

電源プラグ
を抜く
 



感電の原因となります。
分解禁止
 

火災・感電・動作不良の原因となります。
水ぬれ禁止
 
火災や感電の原因となります。
電源プラグ
を抜く




そのまま使用すると火災・感電の原因
となります。




取り付けが不完全ですと故障・感電の
原因となります。

 


電気が油や水分、ほこりを伝わり、火
災の原因となることがあります。
 

内部部品が劣化するほか、火災の原因
となることがあります。

● 
  
● 
静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチー
ルキャビネットなどの金属製のものに触れて、静電
気を逃がした後でおこなってください。
● 
故障や動作不良の原因になります。
本取扱説明書に記載されているイラスト、説明図など
はイメージであり、実際の商品とは形状が異なる場合
があります。

14
日本語


3G-SDI / HD-SDI /
SD-SDI 入力端子です。

SDI 入力をそのまま出力します。
IN
OUT
3G SDI

● SDI 端子に接続するケーブルは 5C-FB 相当をご使用
ください。
● ディスプレイ本体がスタンバイモード時にアクティ
ブスルー出力する場合は、ディスプレイ本体の「SLOT
設定」 - 「SLOT スタンバイ」を「オン」に設定して
ください。
● CRCC エラー（ 16 ページ）が発生する場合は、
使用されるケーブルをご確認ください。


 
フラットパネルディスプレイ本体への本製品の取り付け
や取り外しは、専門の技術者または販売店に依頼するこ
とをお勧めします。静電気などにより故障が発生するこ
とがあります。販売店にご相談ください。
以下の手順で行ってください。

● 必ずディスプレイ本体および接続機器の電源を切り、
電源プラグをコンセントから抜き、接続ケーブルを
ディスプレイ本体から外してください。
●
端子ボードの取り外し、取り付け時に金具でバックカ
バーや表示シートに傷を付けないようにしてください。
1  


端子ボードを取り外す際は、端子ボードの取っ手を
持ち、ゆっくりと矢印方向に引き抜いてください。
2
  
手順 1 で外したねじ（2 本）で固定してください。

● 別の端子ボードから本製品に交換する場合、交換さ
れた端子ボードは、修理・サービスを受けられると
きに必要ですので、お客様にて保管してください。

15
日本語

  
 
  
 







 




(270M SD-SDI/
1.5G HD-SDI/
3G Level A/
3G Level B-DL)
(YCBCR/RGB) (4:2:2/4:4:4) (8bit/10bit/
12bit)
480/60i 720 x 480i 15.73 59.94 13.50 270M SD-SDI YCBCR4:2:2 8/10
576/50i 720 x 576i 15.63 50.00 13.50 270M SD-SDI YCBCR4:2:2 8/10
720/50p 1 280 x 720 37.50 50.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL YCBCR/RGB 4:4:4 8/10
720/60p ＊1 1 280 x 720 45.00 60.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL YCBCR/RGB 4:4:4 8/10
1080/50i 1 920 x 1 080i 28.13 50.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/60i ＊1 1 920 x 1 080i 33.75 60.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/24p ＊1 1 920 x 1 080 27.00 24.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/25p 1 920 x 1 080 28.13 25.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/30p ＊1 1 920 x 1 080 33.75 30.00 74.25
1.5G HD-SDI YCBCR4:2:2 8/10
3G Level A/
3G Level B-DL
YCBCR4:2:2 12
YCBCR/RGB 4:4:4 8/10/12
1080/50p 1 920 x 1 080 56.25 50.00 148.50 3G Level A/
3G Level B-DL YCBCR4:2:2 8/10
1080/60p ＊1 1 920 x 1 080 67.50 60.00 148.50 3G Level A/
3G Level B-DL YCBCR4:2:2 8/10
＊1: 1/1.001 も対応しています。
 
 270MHz の SD-SDI フォーマット
 1.5GHz の HD-SDI フォーマット
 3GHz LEVEL A の HD-SDI フォーマット
 3GHz LEVEL B-DL (DUAL LINK) の HD-SDI フォーマット

 Y 輝度信号、CB 色差信号、CR 色差信号
 原色の R/G/B 信号

 Y 信号と CB、CR 信号のサンプル比が、4:2:2 の関係
 Y 信号と CB、CR 信号、あるいは R/G/B 信号のサンプル比が、4:4:4 の関係

● 本製品はクローズドキャプション（C.C.）、タイムコード（TC）に対応しておりません。
● 自動判別した信号フォーマットが、実入力信号と異なった表示になる場合があります。

16
日本語

本製品を対応ディスプレイに装着し、ディスプレイの入
力を SLOT に選択することにより、映像設定を行うこ
とができます。
本体メニューの「信号モード」で設定できます。
  
3G-SDI のフォーマットを選択します。

入力信号フォーマットを自動判別します。




Payload ID が重畳されていないなどの理由で正し
く映像が表示されない場合、上記のフォーマットを
手動で選択可能です。

● HD-SDI、SD-SDI の映像信号を表示する場合は
「オート」を選択してください。
● 8bit 信号を表示する場合は対応する 10bit の
フォーマットを選択してください。
 
現在入力している信号の周波数と信号の種類を表示し
ます。
60.00 Hz
74.18 MHz
1080/60i
No ID
33.72 kHz
水平周波数
垂直周波数
ドットクロック周波数
信号フォーマット
ステータス

入力信号に以下のエラーがある場合はメッセージを
表示します。

Payload ID が重畳されていません。

Payload ID が SDI 信号の垂直 / 水平情報と一致し
ません。

信号品質が悪いなどで CRCC エラーが発生した場合に
表示します。（原因として、5C-FB などの高周波用ケー
ブルを用いて伝送されていないなどが考えられます。）

本製品を対応ディスプレイに装着し、ディスプレイの入
力を SLOT に選択することにより、音声設定を行うこ
とができます。
本体メニューの「音声の調整」で設定できます。
 
SDI 信号に多重されている音声のグループを選択し
ます。
 
チャンネル 1 ～チャンネル 8 までを選択します。
 
チャンネル 9 ～チャンネル 16 までを選択します。
 
左側チャンネルに出力する、SDI 音声チャンネルを
選択します。
「グループ選択」で「チャンネル 1-8」選択時は、
1 ～ 8 の中から選択可能。
「グループ選択」で「チャンネル 9-16」選択時は、
9 ～ 16 の中から選択可能。
 
右側チャンネルに出力する、SDI 音声チャンネルの
選択をします。
「グループ選択」で「チャンネル 1-8」選択時は、
1 ～ 8 の中から選択可能。
「グループ選択」で「チャンネル 9-16」選択時は、
9 ～ 16 の中から選択可能。

● 本製品は下記の音声信号に対応しています。
•• 3G-SDI：48kHz、ビデオ同期、16CH 対応
•• HD-SDI：48kHz、ビデオ同期、8CH 対応
•• SD-SDI：48kHz、ビデオ同期、4CH 対応
● 音声が多重されていない音声チャンネルを選択した
場合、音声は出力されません。

17
日本語

 TY-SB01SS
   
3G SDI IN
3G SDI OUT
3G SDI IN BNC 端子 0.8 V [p-p] (75 Ω )
(SD-SDI)
映像： SMPTE ST 259/ITU-R BT.656 準拠
音声： SMPTE ST 272 準拠
48 kHz、20/24 bit、4CH、ビデオ同期
(HD-SDI)
映像： SMPTE ST 292/274/296 準拠
音声： SMPTE ST 299 準拠
48 kHz、20/24 bit、8CH、ビデオ同期
(3G-SDI)
映像： SMPTE ST 424/425 準拠
音声： SMPTE ST 299 準拠
48 kHz、20/24 bit、16CH、ビデオ同期
3G SDI OUT BNC 端子 アクティブスルー
 幅 195 mm
高さ 25 mm
奥行 124.4 mm
 約 160 g

18
日本語

コネクティッドソリューションズ社
〒 571-8503 大阪府門真市松葉町 2 番 15 号
© Panasonic Corporation 2020 中国印刷

修理・お取り扱い・お手入れなどのご相談は、まず、お買い上げの販売店へお申し付けください。

組み合わせをされた機器の「取扱説明書」もよくお読み
のうえ調べていただき、直らないときは、まず電源プラ
グを抜いて、お買い上げの販売店へご連絡ください。
● 保証期間中は
保証書の規定に従って出張修理をさせていただきま
す。
● 保証期間を過ぎているときは
修理すれば使用できる製品については、ご要望により
修理させていただきます。
下記修理料金の仕組みをご参照のうえご相談くださ
い。
● 修理料金の仕組み
 
お買い上げ日・販売店名などの記入を必ず確かめ、お
買い上げの販売店からお受け取りください。
よくお読みのあと、保存してください。
 
 
当社は、この 3G-SDI 端子ボードの補修用性能部品を、
製造打ち切り後 5 年保有しています。
注） 補修用性能部品とは、その製品の機能を維持する
ために必要な部品です。
 
ご氏名・ご住所・電話番号
製品名・品番・お買い上げ日
故障または異常の内容
訪問ご希望日
修理料金 は、
技術料・部品代・出張料などで構成さ
れています。
技術料は、診断・故障箇所の修理およ
び部品交換・調整・修理完了時の点検
などの作業にかかる費用です。
部品代 は、 修理に使用した部品および補助材料代
です。
出張料 は、 お客様のご依頼により製品のある場所
へ技術者を派遣する場合の費用です。
ご使用の回線(IP電話やひかり電話など)によっては、回線の混雑時に数分で切れる場合があります。
使いかた・お手入れ・修理などは、まず、お買い求め先へご相談ください。
ホームページからのお問い合わせは https://panasonic.biz/cns/prodisplays/supportcenter/
その他ご不明な点は下記へご相談ください。
パナソニック 業務用ディスプレイサポートセンター
受付時間：月〜金（祝日と弊社休業日を除く）
9:00〜17:30（12:00〜13:00は受付のみ）
0120-872-002

パナソニック株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに利用させて
いただき、ご相談内容は録音させていただきます。また、折り返し電話をさせていただくときのために発信番号
を通知いただいております。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当な理由がある場
合を除き、第三者に開示・提供いたしません。個人情報に関するお問い合わせは、ご相談いただきました窓口に
ご連絡ください。
