Festo CPV -GE-DN2-8 Parts list manual

Kurz−
beschreibung
Brief description
CPV−Ventilinsel
mit Direkt−
anschluss Typ
CPV..−GE−DN2−8
CPV valve termi
nal with direct
connection type
CPV..−GE−DN2−8
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
693 412
0503b
Compact Performance

Festo CPV..−GE−DN2−8 0503b2
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 53. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition: 0503b
Original: de
© (Festo SE&Co. KG, D73726 Esslingen, Germany,2001)
Internet: http://www.festo.com
E−Mail: [email protected]

Festo CPV..−GE−DN2−8 0503b Deutsch 3
1 BenutzerhinweiseDeutsch
Die CPV−Ventilinsel mit Feldbus−Direktanschluss (CPV
Direct) ist ausschließlich für den Einsatz als Teilnehmer am
Feldbus DeciveNet bestimmt.
Hierbei sind die angegebenen Grenzwerte der technischen
Daten einzuhalten. Ausführliche Informationen finden Sie
in Beschreibung P.BE−CP−DN2−.. .
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammen stecken oder trennen (Funktions
schädigung).
SVerwenden Sie ausschließlich Stromquellen, die eine
sichere elektrische Trennung der Betriebsspannung
nach IEC/DIN EN 60204−1 gewährleisten. Berücksich
tigen Sie zusätzlich die allgemeinen Anforderungen
an PELV−Stromkreise gemäß IEC/DIN EN 60204−1.
SSchließen Sie einen Erdleiter mit ausreichendem Lei
tungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
SNehmen Sie nur ein komplett montiertes und ver
drahtetes CP−System in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen
deten Steckern, Adaptern und Schutzkappen minde
stens die Schutzart IP64 aufweist

Festo CPV..−GE−DN2−8 0503b Deutsch4

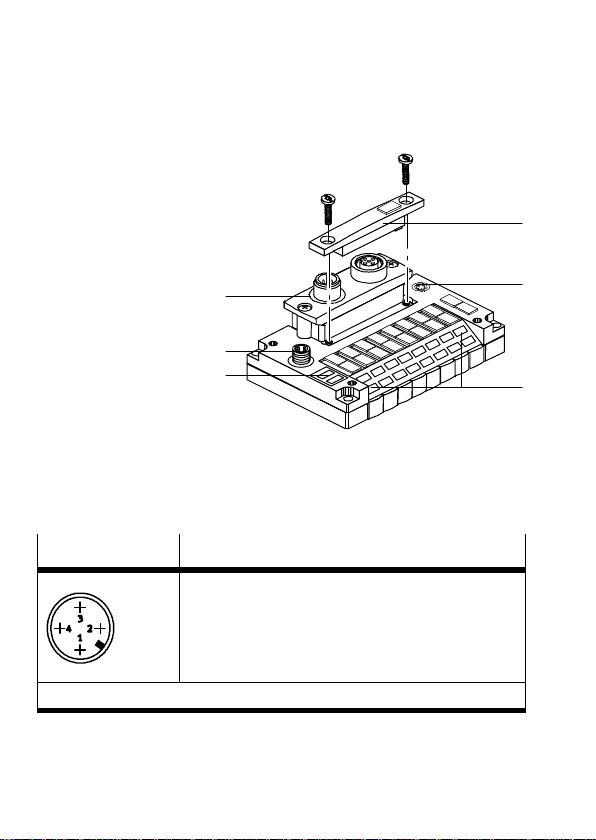

2 Anschluss− und Anzeigeelemente
1Schaltermodul
(abgenommen)
2CP−Erweiterungs−
anschluss
3Schaltzustands−
anzeige CPV−
Ventilspulen
4Busstatus− und
Power−LEDs
5Anschluss für Span
nungsversorgung
6Feldbusanschluss
(hier: Micro−Style−
Anschluss)
1
2
3
4
5
6
2.1 Pinbelegung des Spannungsversorgungsanschlusses
M12−Anschluss Pin−Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge *)
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Erdanschluss
*) Bei angeschlossenen Modulen am Erweiterungsanschluss

Festo CPV..−GE−DN2−8 0503b Deutsch 5
2.2 Anschlussbeispiel mit PELV−Netzteil und Potenzial
ausgleich:
1PE
2Potenzialausgleich
3Lastspannung
getrennt abschalt
bar und externe
Sicherungen
4Erdungsanschluss
Pin 4 (max. 3 A)
3124 PS
MNS
123 42
2 A
2 A
2.3 Pinbelegung des Feldbusanschlusses
(Micro−Style, 2 x M12):
Micro−Style−Anschluss Pin−Nr.
1. Schirm
2. 24 VDC Bus (max. 4 A)
3. 0 V Bus
4. CAN_H
5. CAN_L
Blindstopfen für nicht
genutztenAnschluss
Bus in Bus out

Festo CPV..−GE−DN2−8 0503b Deutsch6
2.4 Pinbelegung des Feldbusanschlusses
(Open−Style, Schraubklemmen, IP20):
Open−Style−Anschluss Pin−Nr.
12345
1. 0 V Bus
2. CAN_L
3. Schirm
4. CAN_H
5. 24 VDC Bus (max. 4 A)
Klemmleiste
Bestellen Sie einen der folgenden Anschlüsse für den Feld
bus bei Festo:
 Micro−Style: Typ FBA−2−M12−5pol
 Open Style: Typ FBA−1−SL−5pol
dazu Klemmleiste: FBSD−KL−2x5pol.
Hinweis
Wenn Sie die CPV Direct Typ CPV..−GE−DN2−8 als Ersatz
für eine CPV Direct Typ CPV..−GE−DN−8 in eine beste
hende Anlage einbauen wollen:
SÄndern Sie die Verdrahtung der Lastspannungs−
versorgung.
SPassen Sie die Konfiguration in Ihrer Konfigurations
software an.
Details: Siehe Beschreibung P.BE.−CP−DN2−.. .

Festo CPV..−GE−DN2−8 0503b Deutsch 7
3 Konfiguration
Vorsicht
Die CPV Direct enthält elektronisch gefährdete Bauele
mente. Berühren der Kontaktflächen an Steckverbin
dungen und Missachtung der Handhabungsvorschriften
für elektrostatisch gefährdete Bauelemente können die
CPV Direct zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Spannungsversorgung abschalten.
2. Schaltermodul demontieren.
3. Mit den DIL−Schaltern einstellen: Kompatibilität, Erwei
terung des CP−Systems, Stationsnummer, Baudrate
4. Schaltermodul montieren.
5. Ist das CP−System erster oder letzter Teilnehmer in
einem Feldbussegment, muss ein Abschlusswider
stand zwischen die Feldbusleitungen montiert werden
(120 Ω, 0,25 W).
Warnung
SStellen Sie sicher, dass Einschalt−Testimpulse unter
drückt/ausgeschaltet werden, wenn Sie die CPV
Direct über ein Sicherheitsgerichtetes EA−Modul"
betreiben.
SPrüfen Sie, mit welchen Maßnahmen Sie Ihre Anlage
im NOT−AUS−Fall in einen sicheren Zustand versetzen.
Weitere Informationen: Beschreibung P.BE−CP−DN2−...

Festo CPV..−GE−DN2−8 0503b Deutsch8

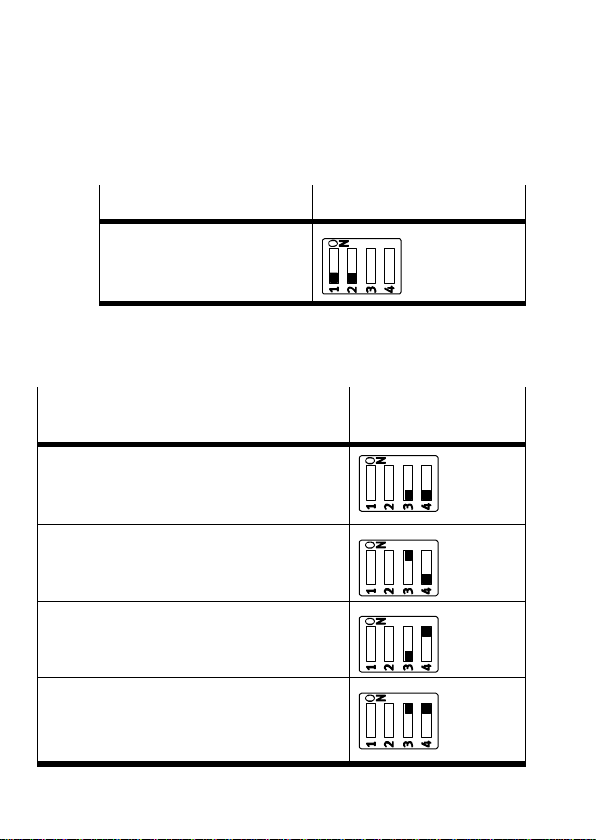

4 DIL−Schalter
4.1 Softwareversion V3.1 (4fach DIL−Schalter)
Softwareversion V3.1 Einstellung DIL−Schalter
DIL−Schalter müssen auf OFF
stehen.
4.2 Erweiterung des CP−Systems einstellen (4fach DIL−
Schalter)
Erweiterung des CP−Systems Einstellung DIL−
Schalter
CPV Direct ohne Erweiterung
CPV Direct mit Erweiterung um:
 CP−Eingangsmodul
CPV Direct mit Erweiterung um:
 CP−VentilinseloderCP−Ausgangsmodul
CPV Direct mit Erweiterung um:
 CP−VentilinseloderCP−Ausgangsmodul
und
 CP−Eingangsmodul

Festo CPV..−GE−DN2−8 0503b Deutsch 9
4.3 Stationsnummer einstellen (8fach DIL−Schalter)
Kodierte Eingabe Beispiel: Stationsnummer: 38
20= 1 21= 2 22= 4 23= 8 24= 16 25= 32
21+ 22+ 25=
2 + 4 + 32 =
38
Zulässige Stationsnummern: 0; ...; 63
4.4 Feldbus−Baudrate einstellen (8fach DIL−Schalter)
125 kBaud 250 kBaud 500 kBaud

Festo CPV..−GE−DN2−8 0503b Deutsch10
5 Adressierung
Für die Adressierung der CPV Direct gilt allgemein:
1. Eine CPV−Ventilinsel belegt immer 16 Ausgangs−
adressen.
Ein CP−Ventilplatz belegt zwei Adressen:
 niederwertige Adresse = Vorsteuermagnet 14
 höherwertige Adresse = Vorsteuermagnet 12.
2. CP−Ventilinseln, elektrische Ausgangs− oder Eingangs
module am Erweiterungsstrang belegen je 16 Aus
gangs− oder Eingangsadressen.
Ausführliche Angaben und Beispiele zur Adressierung des
CP−Systems finden Sie in der Beschreibung P. B E−CP−DN2−. . .

Festo CPV..−GE−DN2−8 0503b Deutsch 11
6 Technische Daten
Typ CPV..−GE−DN2−8
Temperaturbereich
 Betrieb
 Lagerung
− 5 °C ... + 50 °C
− 20 °C ... + 70 °C
RelativeLuftfeuchtigkeit 95 %, nicht kondensierend
Schutzart nach EN 60529 Steckverbin
der im gesteckten Zustand oder mit
Schutzkappe versehen
IP65
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach IEC/DIN EN 60204−1)
durch PELV−Stromkreis
(Protective Extra−Low Vol
tage)
Schutz gegen Explosion
(nach EU−Richtlinie 94/9/EG, EN 50021
und EN 50281−1−1) Elektr. Anschlüsse
nicht unter Spannung trennen!
II 3 G/D EEx nA II T5 X
− 5 °C ŢTa Ţ+ 50 °C
T 80 °C IP65 (Herstellungs
jahr siehe Ex−Kennzeich
nung am Produkt)
ElektromagnetischeVerträglichkeit
 Störaussendung
 Störfestigkeit
geprüft nach DIN EN
61000−6−4 (Industrie)1)
geprüft nach DIN EN
61000−6−2 (Industrie)
1) Die Komponente ist vorgesehen für den Einsatz im Industriebereich.

Festo CPV..−GE−DN2−8 0503b Deutsch12
Typ CPV..−GE−DN2−8
Pin 1
BetriebspannungsanschlussElektronik
 Nennwert
 Toleranz
 Stromaufnahme
DC 24V (verpolungssicher,
intern abgesichert, automa
tische Wiedereinschaltung)
20,4...26,4 V
max. 200 mA
Pin 2
Lastspannungsanschluss
 Nennwert
 Toleranz
 Stromaufnahme
DC 24 V (verpolungssicher,
intern abgesichert, automa
tische Wiedereinschaltung)
20,4...26,4 V
Summe aller eingeschalte
ten CP−Magnetventile; siehe
Beschreibung CP Pneuma
tik"
Restwelligkeit 4 Vss (innerhalb Toleranz)
Galvanische Trennung Busschnittstelle optoent
koppelt
Ventile Siehe Pneumatik−Beschrei
bung P.BE−CPV−..
Ausführliche Informationen über die CPV Direct DN2 erhal
ten Sie in der Beschreibung P.BE−CP−DN2−.. .

Festo CPV..−GE−DN2−8 0503b English 13
1 User instructionsEnglish
The CPV valve terminal with field bus direct connection
(CPV Direct) is intended exclusively for use as a slave on
the field bus DeviceNet.
The maximum values specified in the section Technical
specifications" must be observed here. Detailed informa
tion can be found in the manual P.BE−CP−DN2−.. .
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse power supplies which guarantee reliable electri
cal isolation of the operating voltage as per IEC/DIN
EN 60204−1. Consider also the general requirements
for PELV circuits in accordance with IEC/DIN EN
60204−1.
SConnect an earth conductor of sufficient cross−sec
tional area to the terminal marked with the earth
symbol.
SCommission only a CP system which has been fitted
and wired completely.
If to be used as an explosion−protected operating de
vice, make sure that:
Selectrical contacts are not disconnected under ten
sion
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CPV..−GE−DN2−8 0503b English14
2 Connecting and display elements
1Switching module
(removed)
2CP extension
connection
3Switching status
display of CPV
valve coils
4Bus status and
power LEDs
5Connection for
power supply
6Field bus connection
(here: micro style
connection)
1
2
3
4
5
6
2.1 Pin assignment of power supply connection
M12 connection Pin no.
1. 24 V DC operating voltage for electronics and
inputs *)
2. 24 V DC load voltage for valves
3. 0 V
4. Earth connection
*) On the extension connection of connected modules

Festo CPV..−GE−DN2−8 0503b English 15
2.2 Example of connection of PELV power unit and poten
tial equalization:
1PE
2Potential
equalization
3Load voltage can be
switched off separ
ately and external
fuses
4Earth connection
pin 4 (max. 3 A)
3124 PS
MNS
123 42
2 A
2 A
2.3 Pin assignment of the field bus connection
(micro style, 2 x M12):
Micro style connection Pin no.
1. Screening/shield
2. 24 V DC bus (max. 4 A)
3. 0 V Bus
4. CAN_H
5. CAN_L
Blanking plug for
unusedconnection
Bus in Bus out

Festo CPV..−GE−DN2−8 0503b English16
2.4 Pin assignment of the field bus connection
(open style, screw terminals, IP20):
Open style connection Pin no.
12345
1. 0 V Bus
2. CAN_L
3. Screening/shield
4. CAN_H
5. 24 V DC bus (max. 4 A)
Terminal strip
Order one of the following connections from Festo for the
field bus:
 micro style: type FBA−2−M12−5pol
 open style: type FBA−1−SL−5pol
with terminal strip: FBSD−KL−2x5pol.
Please note
If you wish to fit the CPV Direct type CPV..−GE−DN2−8
into an existing system as a replacement for a CPV
Direct type CPV..−GE−DN−8:
SModify the wiring of the load voltage supply.
SAdapt the configuration in your configuration
software.
Details see manual P.BE−CP−DN2−.. .

Festo CPV..−GE−DN2−8 0503b English 17
3 Configuration
Caution
The CPV Direct contains electronically sensitive compo
nents. The CPV Direct will be damaged if you touch the
contact surfaces of the plug connectors or if you do not
observe the regulations for handling electrostatically
sensitive components.
Proceed as follows when configuring:
1. Switch off the power supply.
2. Remove the switch module.
3. Set the following with the DIL switches: compatibility,
extension to the CP system, station number, baud rate.
4. Refit the switch module.
5. If the CP system is the first or last slave in a field bus
segment, a terminating resistor must be fitted be
tween the field bus cables (120 Ω, 0.25 W).
Warning
SMake sure that switch−on test pulses are sup
pressed/switched off when you operate the CPV
Direct via a safety I/O module."
SCheck the measures required for putting your system
into a safe status in the event of an EMERGENCY
STOP.
Further information can be found in manual P.BE−CP−
DN2−.. .

Festo CPV..−GE−DN2−8 0503b English18
4 DIL switches
4.1 Software version V3.1 (4−element DIL switch)
Software version V3.1 Setting of the DIL
switches
The DIL switches must be set
to OFF.
4.2 Setting the extension of the CP system (4−element
DIL switch)
Extension to the CP system Setting of the DIL
switches
CPV Direct without extension
CPV Direct extended with:
CPinput module
CPV Direct extended with:
CPvalve terminal or CP output module
CPV Direct extended with:
CPvalve terminal or CP output module
and
CPinput module

Festo CPV..−GE−DN2−8 0503b English 19
4.3 Setting the station number (8−element DIL switch)
Coded entry Example: Station number 38
20= 1 21= 2 22= 4 23= 8 24= 16 25= 32
21+ 22+ 25=
2 + 4 + 32 =
38
Permitted station numbers 0; ...; 63
4.4 Setting the field bus baud rate (8−element DIL
switch)
125 kBaud 250 kBaud 500 kBaud

Festo CPV..−GE−DN2−8 0503b English20
5 Addressing
The following applies for addressing the CPV Direct:
1. A CPV valve terminal always occupies 16 output
addresses.
A CP valve location occupies two addresses:
 lower−value address = pilot solenoid 14
 higher−value address = pilot solenoid 12.
2. CP valve terminals, electric input or output modules on
the extension string each occupy 16 input or output
addresses.
Details and examples of addressing the CP system can be
found in the manual P.BE−CP−DN2−.. .
