Bulletin MSG30-8227-INST/UK/DE
Installation Information
Bypass Valves BPV
for F1 and T1 pumps
Eective: March 10, 2023
Supersedes: January 13, 2023

2Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information

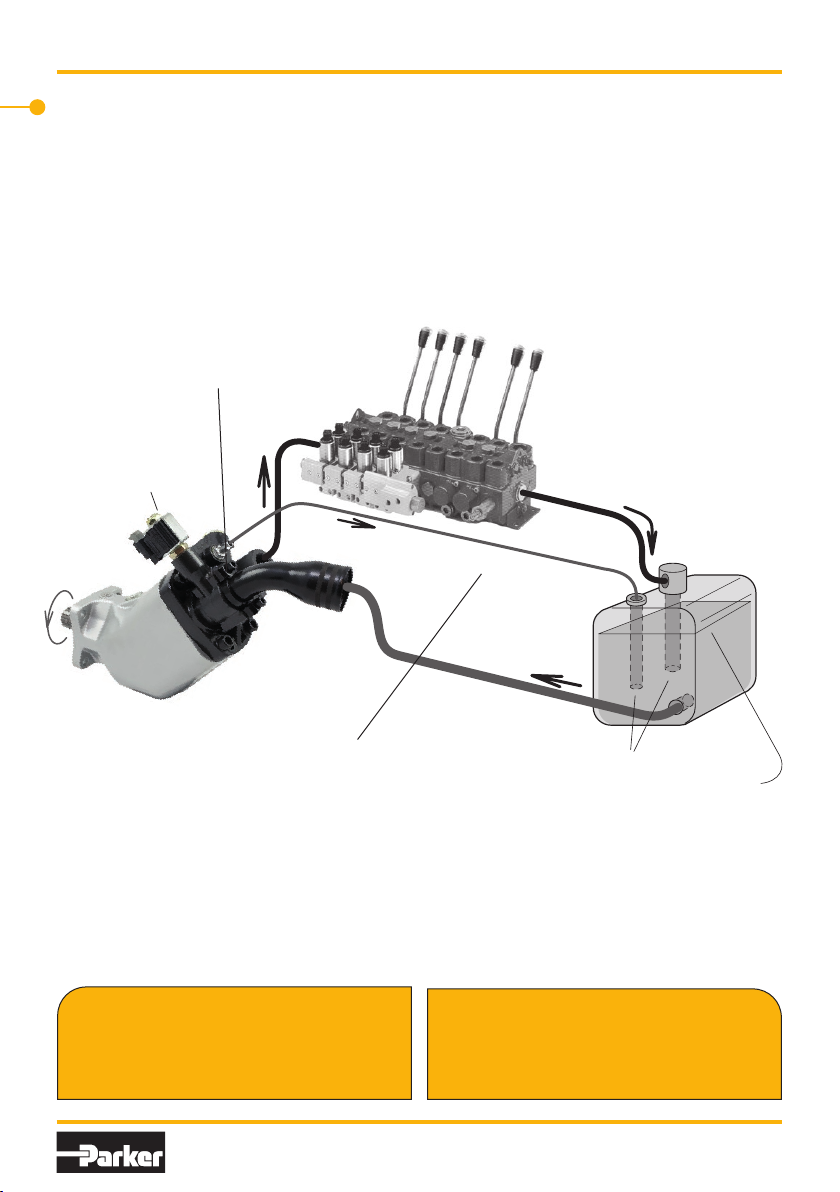

1 Drain line
Leckölleitung
Return lines must end
below the oil level
in the reservoir
Die Rücklaufleitung
muss unterhalb des
Ölniveau im Tank verlegt
werden.
Drain line
must be installed!
Leckölleitung muss
installiert sein!
Install the drain line connector which is in-
cluded with the bypass valve.
You need to use this connector otherwise the
bypassvalve will not work.
Installieren SiedenLeckölanschluss, derzum
Bypassventil gehört.
Dieser Leckölanschluss und damit eine
Leckölleitung muss installiert werden
damit das Bypassventil arbeitet.
DEUK
No electric signal!
Kein elektrisches
Sigal!
Note!
For F1-025, drain fitting kit 378 1640 must
be ordered separately.
NB:
Der Lecköl-Anschluss-Kit 378 1640 für
F1-025 muss separat bestellt werden.

3Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
Pressure connector
tighten to:
BPV-F1-25 to -61
and T1-81:
50 ± 10 Nm
BPV-F1-81 to -101
and T1-121:
100 ± 10 Nm
IMPORTANT!
Always tighten the pressure
connector (see below)
before tightening
the cap screws
(to 20–25 Nm).
5
4
3
2
1
BPV_F1_split_ny.ai
Leif A./09-02-02
F1-25 restrictor
(included in drain
line connector kit
378 1640) See page
2 for installation.

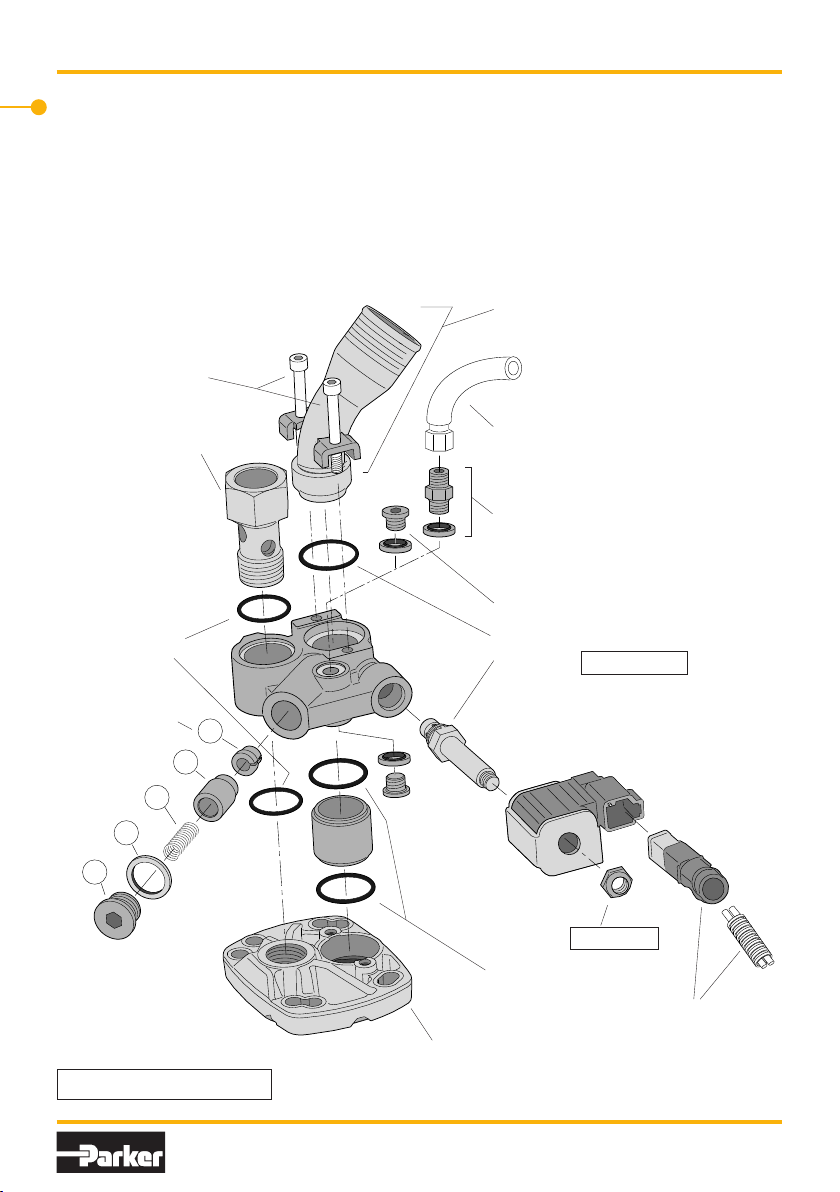

BPV-F1 and -T1 bypass valves:
24 VDC solenoid is standard
on F1-25/-41/-51/-61, F1-81/-101 and
T1-81/-121
12 VDC solenoid is optional
on F1-25/-41/-51/-61, F1-81/-101 and
T1-81/-121
Tighten to 8 ± 1 Nm
O-rings
O-rings
Tighten to 125 ± 15 Nm
Deutscher Text auf der Seite 7.
UK
‘Suction fitting’ (kit; not included)
IMPORTANT !
A drain line (not included)
must be installed;
refer to information on page 2.
Drain line connector:
F1-25/-41/ -51/-61/-81/-101,
T1-81/-121: P/N 378 3039
(included with the bypass valve)
Plug (remove before installing the
drain line connector)
O-ring (included in ‘suction fitting’)
Tighten to 46 ± 3 Nm
Note: Remember to lubricate the
seal on the cartridge valve
before assembly in the valve
block.
Female connector included
(but not the cable)
(F1 end cap)

4Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information

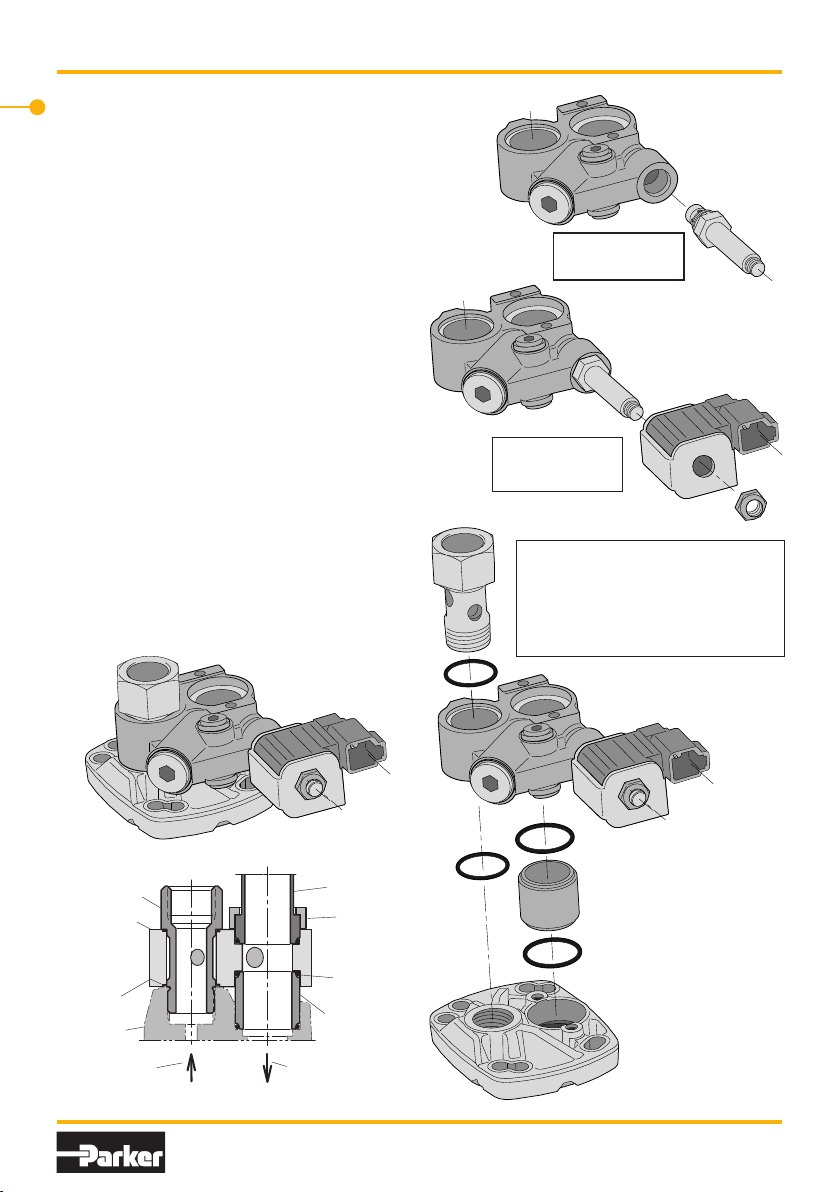

2. Assemble the cartridge valve in the F1/
T1 bypass valve block (BPV) and tighten
to 46 ± 3 Nm
Note: Remember to lubricate the seal on
the cartridge valve before assembly
in the valve block.
3. Assemble the solenoid to the cartridge
valve and tighten the nut to 8 ± 1 Nm
4. Assemble first the spacer bushing with two
O-rings in the suction port on the top of the
pump. Than assemble the complete valve
block with the pressure connector and O-
rings in the pressure port on the end cap
on top of the pump as shown in the figure
to the right and the two figures below. The
Pressure connector – shall be tighten to:
50 ± 10 Nm for BPV-F1-25 to -61 and
T1-81,100 ± 10 Nm for BPV-F1-81 to
-101 and T1-121
Note: As the BPV is symmetrical, it can be
’turned 180°’ to prevent interference with
chassis components; it can be utilised for
either left hand or right hand pumps.
Pump pressure port
Pump suction
port
Pressure
connector
Valve block
O-ring
(x2)
(F1 end cap)
Suction
adapter
Hold-
down
clamp (x2)
O-ring (x3)
Spacer
bushing
Install the BPV-F1/-T1 bypass valve block on the pump
Spacer bushing
Cartridge
valve
Solenoid
End cap of
the pump
Tighten to
46 ± 3 Nm
Tighten to 8 ± 1 Nm
Pressure connector – tighten to:
50 ±10 Nm for BPV-F1-25
to -61 and T1-81
100 ±10 Nm for BPV-F1-81
to -101 and T1-121
UK

5Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
UK

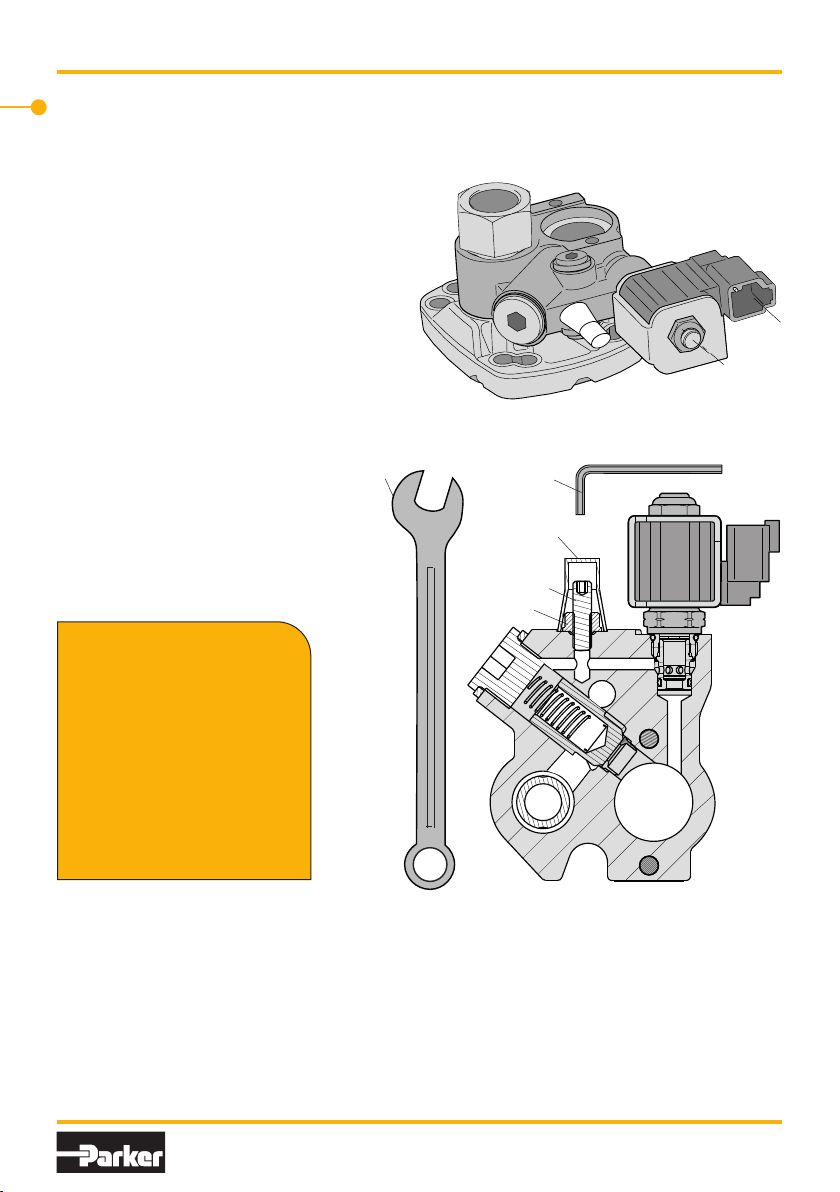

Manual override can be used if the electrical cable to the
solenoid valve is broken or if the solenoid valve is not working.
• Before activating the manual override
on bypass valve, turn off the diesel
engine!
• Remove the protection cup (1)
• Use 13 mm Wrench (4) and loosen the
lock nut (3)
• Use 4 mm Allen key (5) and
screw down the screw (2) until it stops.
The manual override is now activated.
NOTE!
Do not remove the screw (2).
If you do that, oil will be coming out from
the hole.
• Tighten the lock nut (3)
5
3
1
2
4
Remember
When you have used the
manual override function
please repair the failure
and adjust the screw to the
original position, otherwise
the hydraulic pump can be
damaged. Contact Parker
Hannifin or your local sup-
plier for a new protection
cup.

6Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information

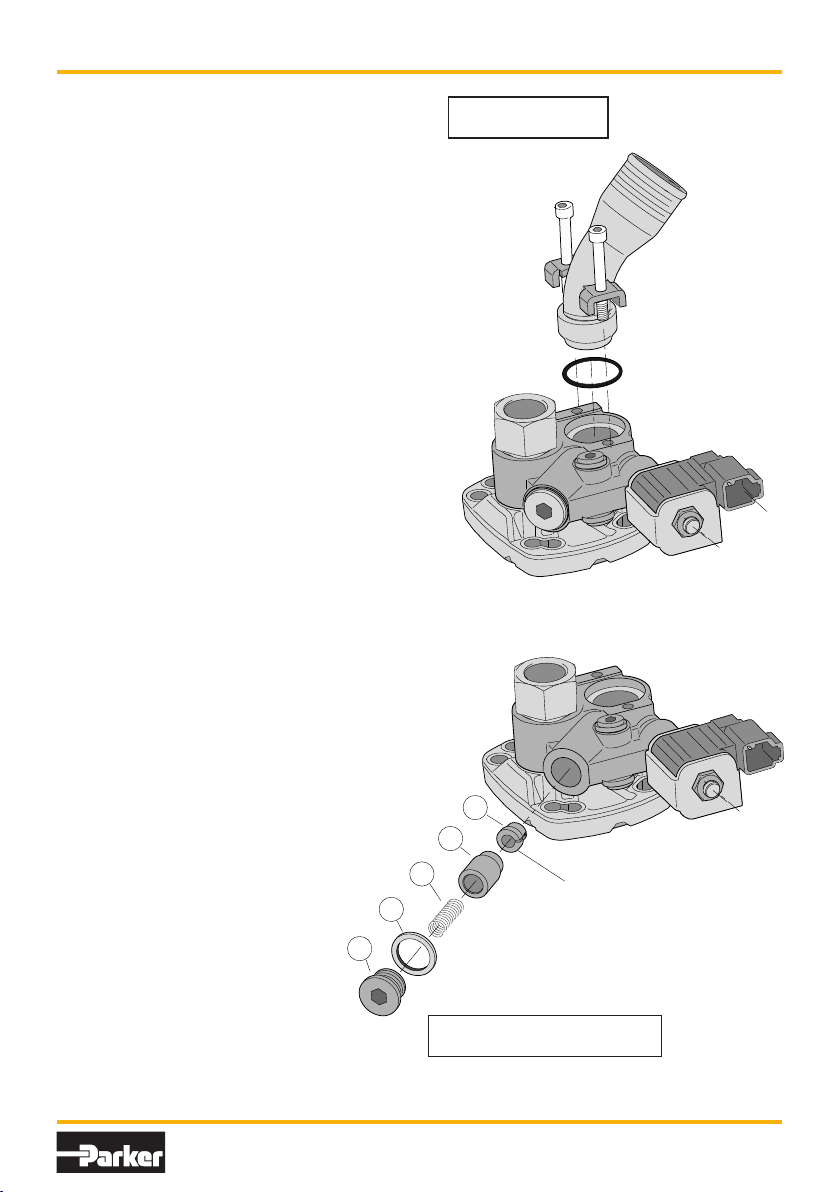

5. Assemble the suction fitting to the valve
block as shown in the figure to the right A
’suction fitting’ consists of a straight, 45°,
90° or 135° suction fitting, clamps, cap
screws and O-ring.
IMPORTANT!
Alwaystightenthepressureconnector(see
page 4) before tightening the cap screws
(to 20 – 25 Nm).
NOTE: A suction fitting kit is not included
with the pump; it must be ordered
separately
Suction
fitting
Clamps
Cap screws
5
4
3
2
1
F1-25 restrictor
(included in drain line
connector kit
378 1640)
Tighten to 125 ± 15 Nm
Tighten to
20 to 25 Nm UK
6. Installation of flow restrictor (valid only
for pump F1-25):
- Remove items 1, 2, 3 and 4
- Install items 5 and 4; carefully push down
until item 4 bottoms against the housing
seat
- Remove item 4 and push down item 5 until
it seats
NOTE: Make sure not to damage the
housing seat for item 4
- Reinstall items 4, 3, 2 and 1 and tighten
to 125 ± 15 Nm.

7Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
DE
Druckanschluss als
ersten festschrauben
Anzugmoment:
- BPV-F1-25 to -61
und T1-81:
50 ± 10 Nm
- BPV-F1-81 to -101
und T1-121:
100 ± 10 Nm
SEHR WICHTIG!
Vor dem Festschrauben der Inbus-
schrauben muss erst der Druckan-
schluss festgeschraubt
werden (siehe unten).
Anzugmoment der
Inbusschrauben
20–25 Nm
5
4
3
2
1
BPV_F1_split_ny.ai
Leif A./09-02-02
Durchflussdrossel
für F1-25
Ist enthalten im Lecköl-
Anschluss Kit. (Bestell-
nummer 378 1640) siehe
Seite 2 für Installation.
BPV-F1 und -T1 Bypass Ventile:
24 VDC Magnet ist standard
für F1-25/-41/-51/-61, F1-81/-101 und
T1-81/-121
Anzugmoment 8 ± 1 Nm
O-Ring
O-Ringe
Anzugsmoment
125 ± 15 Nm
Sauganschluss (nicht enthalten)
WICHTIG!
Die Leckölleitung (ist nicht ent-
halten) muss installiert werden;
siehe Information auf Seite 2.
Lecköl-Anschluss Kit:
F1-25/-41/ -51/-61/-81/-101,
T1-81/-121: P/N 378 3039
(mit Bypass-Ventil enthalten)
Verschluss-Stopfen muss entfernt
werden, bevor Leckölstopfen
eingeschraubt wird!
O-Ring ist im Sauganschluss-Set
enthalten!
Anzugmoment 46 ± 3 Nm
Dichtung des Magnetventils bitte
vor Montage im Ventilblock einfetten.
Steckbuchsenstecker ist enthalten
(aber nicht das Anschlusskabel).
(Enddeckel der
F1 Pumpe)
12 VDC Magnet ist optional
für F1-25/-41/-51/-61, F1-81/-101 und
T1-81/-121

8Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
2. Zusammenbau des Einschraubventiles in
das BPV. Anzugmoment 46 ± 3 Nm
Anmerkung: Die O-Ringe müssen immer
gefettet werden!
3. Zusammenbau der Magnetspule mit dem
Einschraubventil. Anzugsmoment 8 ± 1 Nm
4. Als erstes die Distanzbuchse mit beiden
O-Ringen in die Saugleitung der Pumpe
einsetzen. Anschließend das komplette
BPV mit Hohlschraube und O-Ringen in
den Druckanschluss der Pumpe instal-
lieren. Anzugsmoment für Hohlschraube:
50 ± 10 Nm für BPV-F1-25 bis -61 und
T1-81,100 ± 10 Nm für BPV-F1-81 bis
-101 und T1-121
Anmerkung: Da das BPV symmetrisch ist,
kann es um 180 ° gedreht werden, um eine
Störung der Chassis-Komponenten zu ver-
hindern. Es kann für die links- bzw. rechts-
drehende Pumpe verwendet werden!
Druckanschluss
der Pumpe
Sauganschluss
der Pumpe
Druckan-
schluss
Ventil-
gehäuse
O-Rng
(x2)
(F1 End-
deckel)
Ansaug-
adapter
Halte-
klammern
(x2)
O-Ring
(x3)
Distanz-
buchse
Installation des BPV an die Pumpe
Distanzbuchse
Einschraub-
ventil
Magnetventil
Enddeckel
der Pumpe
Anzugmoment
46 ± 3 Nm
Anzugmoment
8 ± 1 Nm
Druckanschluss Anzugmoment:
50 ±10 Nm für BPV-F1-25 bis
-61 und T1-81
100 ±10 Nm für BPV-F1-81 bis
-101 und T1-121
DE

9Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
DE
Manuelle Handbetätigung wird erforderlich, wenn das elektrische
Kabel zum Ventil beschädigt ist oder das Ventil nicht arbeitet.
• Bevor die Handbetätigung vom
Bypassventil aktiviert wird, Motor
abschalten!
• Schutzkappe (1) abnehmen
• Nehmen Sie einen Schrauben-
schlüssel der Größe 13 mm (4) und
lösen Sie die Sicherungsmutter (3).
• Benutzen Sie einen Innensechs-
kantschlüssel Größe 4 mm (5) und
ziehen Sie die Schraube (2) fest.
Die manuelle Nothandbetätigung
ist aktiviert.
Hinweis!
Nicht die Schraube (2) entfer-
nen. Wenn das passiert, kommt Öl
aus der Bohrung.
• Die Kontermutter (3) festziehen.
5
3
1
2
4
Erinnerung!
Wenn die manuelle Nothand-
betätigung nicht mehr benutzt
wird, bitte die Schraube in den
Originalzustand zurückbauen.
Wird das nicht geändert, kann
die Pumpe großen Schaden
nehmen.
Kontaktieren Sie Parker Han-
nifin oder Ihren Lieferanten für
eine neue Schutzkappe.

10 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information

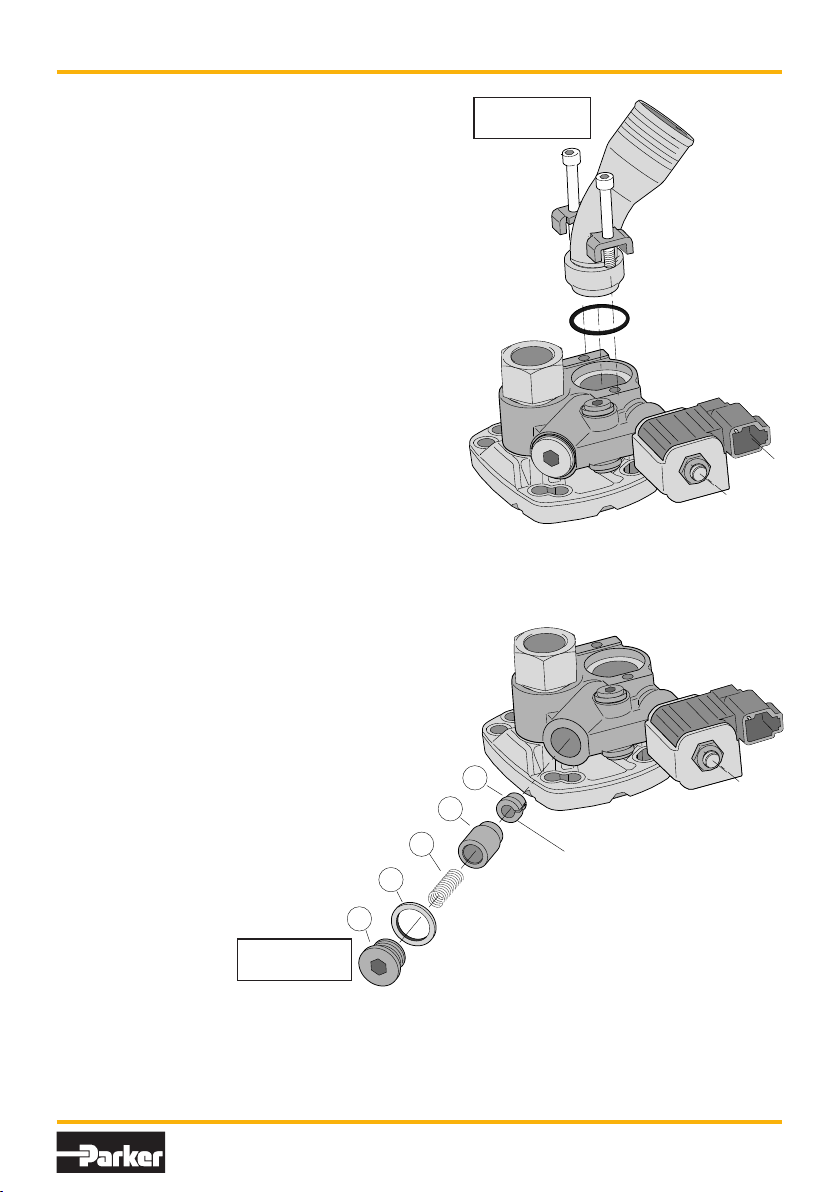

5. Setze den Sauganschluß in das BPV ein –
siehe Bild rechts. Sauganschlußset gibt es in
der 45, 90 und 135 Gradausführung.
Es besteht aus Ansaugadapter, O-Ring, 2
Halteklammern und 2 Imbussschrauben.
Wichtig!
Ziehen Sie zuerst die Hohlschraube (siehe Seite
7) fest, bevor Sie die Imbussschrauben (bis 20-
25 Nm) anziehen.
Anmerkung: Das Sauganschluß-Kit ist nicht im
BPV enthalten! Es muß separat
bestellt werden.
6. Durchflussdrossel Installation
(Gültig nur für die Pumpe F1-25):
- Einzelteile, Position 1, 2, 3 und 4 ausbauen
- Einzelteile 5 und 4 einbauen; drücken Sie
hierbei sorgfältig Einzelteil 4 gegen den Bo-
den des Gehäusesitzes.
- Entfernen Sie Einzelteil 4 und drücken Sie
jetzt Einzelteil 5 gegen den Boden des Ge-
häusesitzes.
ANMERKUNG:
Bitte sorgfältig arbeiten, um den Gehäusesitz für
Einzelteil 4 nicht zu beschädigen.
- Bauen Sie jetzt die Einzelteile 4, 3, 2 und 1
wieder ein. Anzugmoment 125 ± 15 Nm.
Ansaugadapter
Halteklammer
Imbuss-
schraube
5
4
3
2
1
Durchflussdrossel für F1-
25
Ist enthalten im
Lecköl-Anschluss Kit.
(Bestellnummer 378 1640)
Anzugmoment
125 ± 15 Nm
Anzugmoment
20 to 25 Nm DE

11 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information

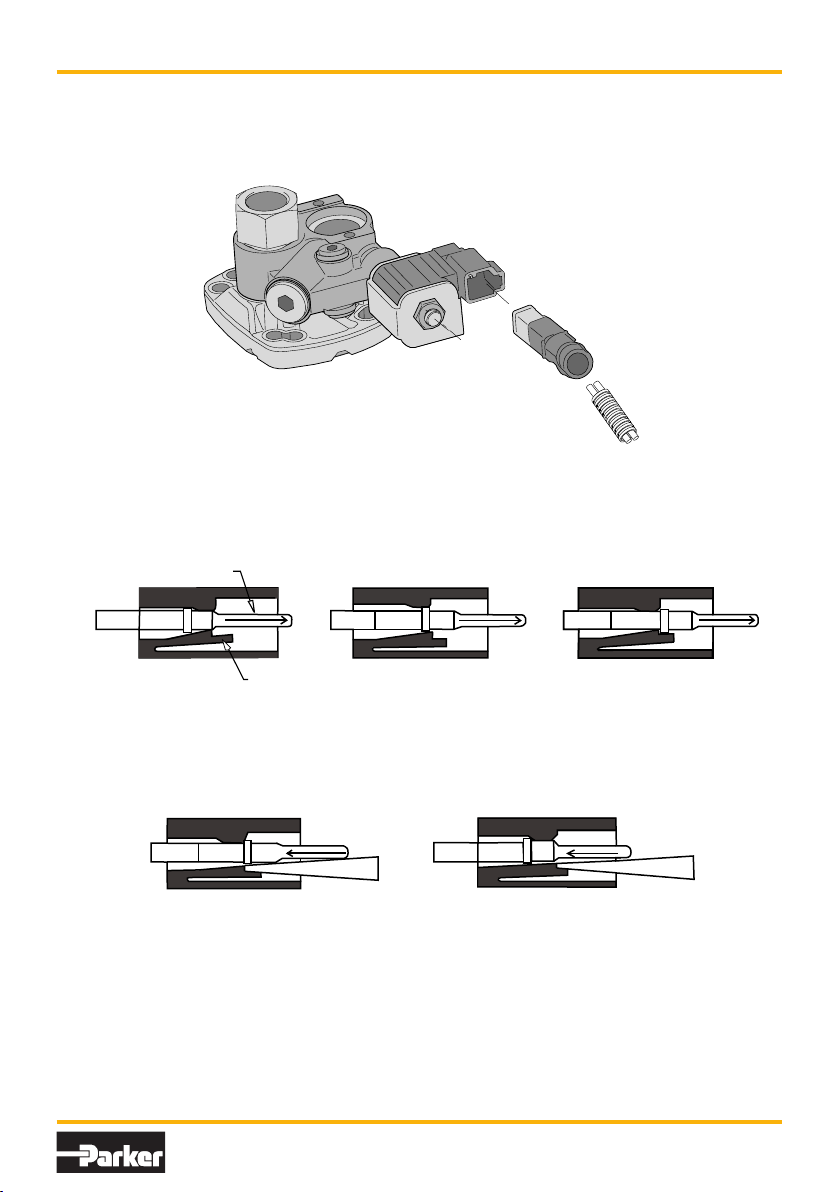

Contact Insertion System (DTM/DT/DTP)
Kontakt einsetzen (DTM/DT/DTP)
Contact
Kontakt
Locking finger
Verriegelungsstift
Unlocked position
unverriegelte Position
Contact insertion
Kontakt einführen
Contact locked in position
Kontakt in verriegelter Position
Contact Removal Procedure (DTM/DT/DTP)
Kontakt herausnehmen
Screw driver inserted to unlock contact
mit Schraubendreher entriegeln
Contact removed
Kontakt herausnehmen
7. Assemble the cable to the cable contact
Anschluß der Kabel – siehe Bild.
Female connector included
(but not the cable)
Stecker im BPV enthalten
(aber nicht das Kabel!)
UK DE

12 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information

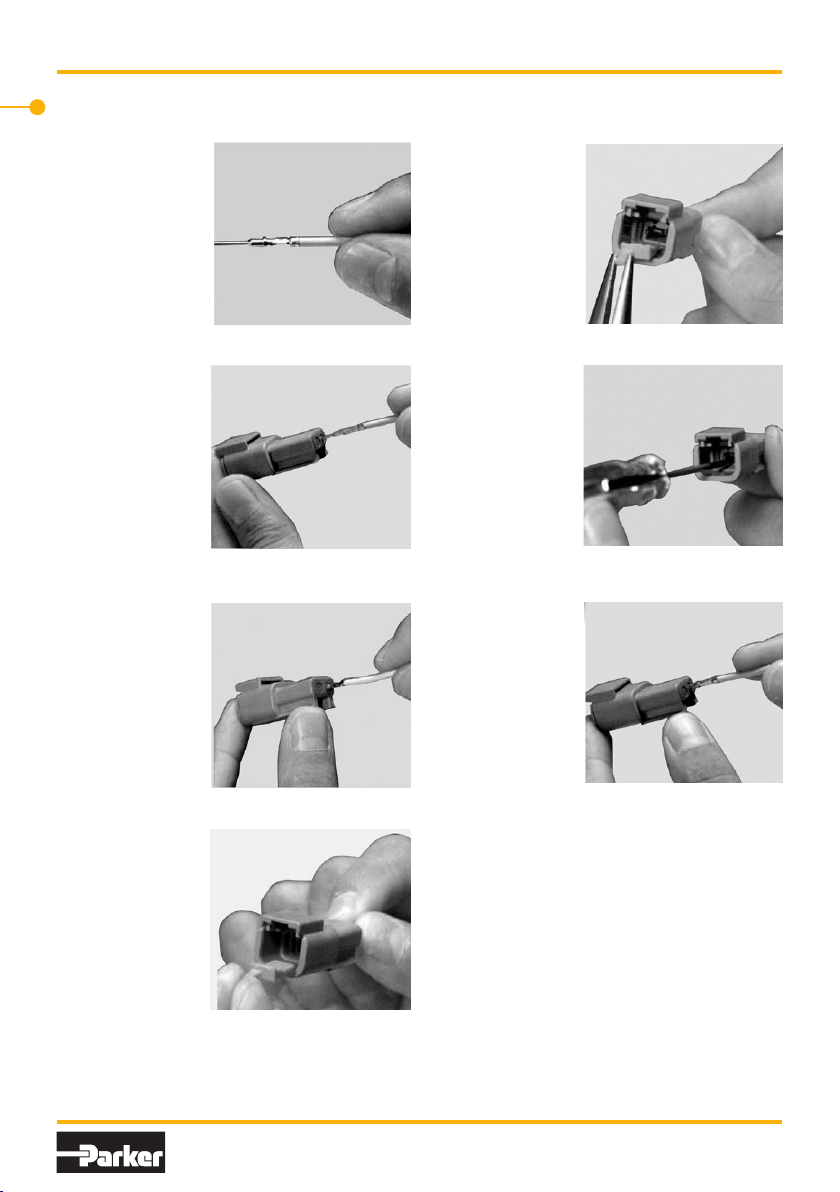

Assembly Contact Insertion (DTM, DT, DTP)
1. Grab the crimped
contact approxi-
mately 25 mm
behind the con-
tact barrel.
2. Hold connector
with rear socket
facing you.
3. Push contact
straight into con-
nector socket
until a click is felt.
A slight tug will
confirm that it is
properly locked
in place (also see
page 6).
4. Once all contacts
are in place, insert
orange wedge:
receptacles - with
half holes align-
ing with contacts.
Plugs - with con-
tacts aligning be-
hind full holes. The
orange wedge will
snap into place.
NOTE: The recep-
tacle is shown - use
the same procedure
for plug.
Contact Removal
1. Remove orange
wedge using
needlenose
tongs to pull
wedge straight
out.
2. To remove the
contacts, gently
pull wire back-
wards, while at
the same time
releasing the
locking finger by
moving it away
from the contact
with a screw-
driver (also see
page 9).
3. Hold the rear
seal in place,
as removing the
contact will dis-
place the seal.
UK

13 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
Montage - Kontakt einführen (DTM, DT, DTP)
1. Nehme den ver-
krimpten Kabel-
schuh ca. 25 mm
in die Hand..
2. Halte verkrimpten
Kabelschuh und
Stecker.
3. Drücken Sie den
Kontakt gerade
in die Steckdose,
bis ein Klicken
hörbar ist. Ein
leichter Klick
bestätigt, dass er
ordnungsgemäß
verriegelt ist (sie-
he auch Seite 6).
4. Sobald alle Kon-
takte in Position
sind, setzen Sie
den orangefarbe-
nen Keil ein.
Anschließend ras-
tet der Keil ein.
HINWEIS: Die
Steckhülse ist fertig.
Verwenden Sie das
gleiche Verfahren
für den Stecker.
Kontakt entfernen
1. Entfernen Sie
den orangefar-
benen Keil mit
einer Zange und
ziehen ihn gerade
heraus.
2. Um die Kontakte
zu entfernen,
ziehen Sie vor-
sichtig den Draht
nach hinten, und
lösen Sie gleich-
zeitig den Ver-
schluss, in dem
Sie ihn mit einem
Schraubendreher
aus dem Kontakt
entfernen (siehe
auch Seite 9).
3. Halten Sie die
hintere Dichtung
an Ort und Stelle,
da das Entfernen
des Kontaktes
die Dichtung
verdrängt.
DE

14 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
Position notification regarding Machinery Directive 2006/42/
EC:
Products made by the Pump & Motor Division Europe (PMDE) of Parker Hannifin are
excluded from the scope of the machinery directive following the “Cetop” Position
Paper on the implementation of the Machinery Directive 2006/42/EC in the Fluid Power
Industry.
All PMDE products are designed and manufactured considering the basic as well as the
proven safety principles according to:
• ISO 13849-1:2015
• SS-EN ISO 4413:2010
so that the machines in which the products are incorporated meet the essential health
and safety requirements.
Confirmations for components to be proven component, e. g. for validation of hydraulic
systems, can only be provided after an analysis of the specific application, as the fact to
be a proven component mainly depends on the specific application.
Christian Jäger
General Manger
Pump & Motor Division Europe
Positionsmeldung zur Maschinenrichtlinie 2006/42/EG:
Produkte der Pump & Motor Division Europe (PMDE) von Parker Hannifin sind nach dem
Positionspapier „Cetop“ zur Umsetzung der Maschinenrichtlinie 2006/42/EG in der
Fluidtechnik vom Anwendungsbereich der Maschinenrichtlinie ausgenommen.
Alle PMDE-Produkte werden unter Berücksichtigung der grundlegenden und bewährten
Sicherheitsprinzipien nach folgenden Kriterien entwickelt und hergestellt:
• ISO 13849-1:2015
• SS-EN ISO 4413:2010
damitdieMaschinen, indiedieProdukteeingebautwerden,diegrundlegendenGesundheits-
und Sicherheitsanforderungen erfüllen.
Bestätigungen für Komponenten als bewährte Komponente, z.B. zur Validierung von
Hydrauliksystemen, können erst nach einer Analyse der spezifischen Anwendung erfolgen,
da die Tatsache, dass es sich um eine bewährte Komponente handelt, hauptsächlich von
der spezifischen Anwendung abhängt.
Christian Jäger
General Manager
Pump and Motor Division Europa

15 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
FAILURE OR IMPROPER SELECTION OR IMPROPER USE OF THE PRODUCTS DESCRIBED
HEREIN OR RELATED ITEMS CAN CAUSE DEATH, PERSONAL INJURY AND PROPERTY
DAMAGE.
This document and other information from Parker-Hannifin Corporation, its subsidiaries and
authorized distributors provide product or system options for further investigation by users having
technical expertise.
The user, through its own analysis and testing, is solely responsible for making the final selection
of the system and components and assuring that all performance, endurance, maintenance,
safety and warning requirements of the application are met. The user must analyze all aspects of
the application, follow applicable industry standards, and follow the information concerning the
product in the current product catalogue and in any other materials provided from Parker or its
subsidiaries or authorized distributors.
To the extent that Parker or its subsidiaries or authorized distributors provide component or
system options based upon data or specifications provided by the user, the user is responsible for
determining that such data and specifications are suitable and sucient for all applications and
reasonably foreseeable uses of the components or systems.
Offer of Sale
Please contact your Parker representation for a detailed ”Oer of Sale”.
WARNING – USER RESPONSIBILITY
Declaration
Verkaufs-Angebot
Wenden Sie sich bitte wegen eines ausführlichen Verkaufs-Angebotes an Ihre Parker-Vertretung.
VERSAGEN ODER UNSACHGEMÄßE AUSWAHL ODER UNSACHGEMÄßE VERWENDUNG
DER HIERIN BESCHRIEBENEN PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD,
VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN.
Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen
Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur
weiteren Untersuchung durch Anwender mit technischen Kenntnissen.
Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die
endgültige Auswahl des Systems und der Komponenten zu treen und sich zu vergewissern,
dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der
Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen,
geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen
Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften
oder Vertragshändlern bereitgestellt werden, zu beachten.
Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder
Systemoptionen basierend auf technischen Daten oder Spezifikationen liefern, die vom Anwender
beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese techni-
schen Daten und Spezifikationen für alle Anwendungen und vernünftigerweise vorhersehbaren
Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.
ACHTUNG — VERANTWORTUNG DES ANWENDERS

16 Parker Hannifin
Pump & Motor Division Europe
Trollhättan, Sweden
Bypass Valves
Series BPV for F1 and T1 pumps
MSG30-8227-INST/UK/DE
Installation information
Parker Hannifin Manufacturing Sweden AB
Pump & Motor Division Europe
Flygmotorvägen 2 MSG30-8227-INST
461 82 Trollhättan Art. No 3781865-10
Sweden
Tel. [phone] © Copyright 2023
www.parker.com/pmde All rights reserved
