ES Instrucciones de utilización y de seguridad Página 5
IT/MT Indicazioni per l’uso e per la sicurezza Pagina 15
PT Instruções de utilização e de segurança Página 25
GB/MT Operation and Safety Notes Page 35
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 45
Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese
con todas las funciones del dispositivo.
Prima di leggere aprire le due pagine con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
89068_par_Airbrush_Set_Cover_LB5.indd 4 21.05.13 15:34

A
B
1 2
4 5 6 7
89a 10 11 12 9
3
2a
13
2a
13
2
5
1
3
89068_par_Airbrush_Set_Cover_LB5.indd 5 21.05.13 15:34

C
1
14
D6
99a
712
10 8
89068_par_Airbrush_Set_Cover_LB5.indd 8 21.05.13 15:34

5ES
Índice
Introducción
Uso adecuado ................................................................................................................................ Página 6
Equipamiento................................................................................................................................... Página 6
Características técnicas .................................................................................................................. Página 7
Instrucciones generales de seguridad para
herramientas de aire comprimido......................................................................... Página 7
Indicaciones generales de seguridad para aparatos eléctricos.................................................. Página 9
Indicaciones de seguridad específicas del producto ................................................................... Página 9
Antes de la puesta en servicio................................................................................... Página 10
Puesta en funcionamiento
Conexión del aerógrafo................................................................................................................. Página 10
Mezclado de colores ..................................................................................................................... Página 10
Apagar/encender el aerógrafo compresor................................................................................. Página 10
Regulación del aire comprimido.................................................................................................... Página 11
Regulación del resultado................................................................................................................ Página 11
Utilización de accesorios .............................................................................................................. Página 11
Limpieza y mantenimiento........................................................................................... Página 11
Información sobre la garantía y la gestión de los servicios
Condiciones de garantía................................................................................................................ Página 12
Alcance de la garantía................................................................................................................... Página 12
Tramitación de la garantía............................................................................................................. Página 13
Indicaciones medioambientales y de eliminación de residuos..... Página 13
Indicaciones de eliminación de pinturas .......................................................... Página 13
Declaración de conformidad...................................................................................... Página 14
89068_par_Airbrush_Set_Content_LB5.indd 5 21.05.13 15:34

6 ES
…/Instrucciones generales de seguridad para herramientas de aire comprimido
Introducción
Set de aerografía
Introducción
¡Gracias y enhorabuena! Ha optado por
un equipo de alta calidad. Familiarícese
con el producto antes de la primera puesta
en funcionamiento. Lea detenidamente el siguiente
manual de instrucciones y las indicaciones de se-
guridad. Solamente personas instruidas pueden
poner en funcionamiento el aparato.
¡NO DEJAR AL ALCANCE DE LOS NIÑOS!
Uso adecuado
Este aparato es un compresor neumático portátil para
aerógrafos. Los accesorios suministrados permiten
una gran variedad de aplicaciones. No requiere
mantenimiento y es silencioso, por lo que es apto
para aplicaciones en habitaciones cerradas. Conser ve
bien estas instrucciones. Adjunte igualmente toda
la documentación en caso de entregar el producto
a terceros. Se prohíbe emplear el producto de ma-
nera distinta a la indicada, puesto que supondría
un peligro potencial. Los daños producidos por la no
observación de las instrucciones no serán cubiertos
por la garantía del fabricante y tampoco serán res-
ponsabilidad del fabricante. El aparato ha sido
concebido para uso doméstico y no para usos co-
merciales o industriales.
Equipamiento
Compruebe siempre, inmediatamente
después de desembalar, la integridad del
contenido y el perfecto estado del pro-
ducto. No utilice este producto si constata defectos
en el mismo.
1Compresor
2Tubo flexible
2a Adaptador de manguera de aire
3Aerógrafo
4Recipiente de mezclado con tapa
5Recipiente de mezclado con tapa de conexión
6Adaptador para colchón de aire
7Adaptador roscado
8Tubo flexible neumático
9Pistola de soplado
9a Boquilla de pistola de soplado
10 Conexión para válvula universal
11 Pipeta de mezclado
En estas instrucciones de uso/en el aparato se utilizan los siguientes pictogramas:
Advertencia Tubo de alimentación
¡Tenga en cuenta las advertencias e
indicaciones de seguridad! Peligro de descarga eléctrica
Jamás utilice hidrógeno, oxígeno,
dióxido de carbono o gases embote-
llados como fuente de energía. ¡Riesgo de quemaduras!
Utilice un protector de oídos, una
máscara contra el polvo/respiratoria,
unas gafas de protección y guantes
de protección.
¡Deseche el embalaje y el aparato
de forma respetuosa con el medio
ambiente!
Únicamente para uso en espacios
interiores.
Advertencia:
El sistema compresor puede ponerse
en funcionamiento sin aviso previo.
89068_par_Airbrush_Set_Content_LB5.indd 6 21.05.13 15:34

7ES
…/Instrucciones generales de seguridad para herramientas de aire comprimido
Introducción
12 Punta para balones
13 Llave de boca
14 Interruptor ENCENDIDO/APAGADO
Nota: En ese paquete se incluyen adicionalmente
seis colores diferentes altamente concentrados y
solubles en agua, y un vaso con disolvente (trans-
parente). Éstos se denominan en adelante „mate-
riales de consumo“.
Características técnicas
Rendimiento de salida: aprox. 15l/min
Rendimiento de aspiración
teórico: máx. 40l/min
Presión de servicio: máx. 0,26MPa
Presión máx.: 0,32MPa (aprox.
3bar)
Peso sin accesorios: 4,175kg
Potencia del motor
sin carga: 300W
Tensión de funcionamiento: 230V∼, 50Hz
Modo de operación: S3 15%
Periodo de marcha 10 min.:
S3 = modo intermitente sin perjudicar el proceso
de arranque. Durante un periodo de 10 min. el
tiempo de servicio máx. será del 15% (1,5 min.).
Potencia de
las revoluciones del
compresor: 1440min-1
Tipo de protección: IPX0
Clase de protección: I/
Temperatura ambiental
durante el funcionamiento: 10° C–30° C
Instrucciones generales
de seguridad para herra-
mientas de aire comprimido
Nota: Los términos „aparato neumático“ o „apa-
rato“ se refieren a los aparatos neumáticos mencio-
nados en este manual de instrucciones.
Al utilizar aparatos neumá-
ticos, aténgase a las instrucciones generales de se-
guridad para evitar incendios, cortocircuitos y lesiones
corporales. Lea por favor atentamente estas instruc-
ciones atentamente antes de la puesta en funciona-
miento del aparato y consérvalas adecuadamente.
El fabricante no se responsabiliza de los daños
materiales o lesiones provocados por no atenerse
a las instrucciones de seguridad.
Aquellas personas (incluidos niños) con limita-
ciones físicas, sensoriales o psíquicas o sin la
experiencia o los conocimientos suficientes sólo
podrán utilizar el aparato bajo la supervisión
de una persona responsable de su seguridad o
habiendo recibido de esta persona las indica-
ciones necesarias sobre cómo utilizar el product o.
No permita que los niños jueguen con el aparato.
¡PELIGRO DE LESIONES!
Interrumpa
el suministro de aire comprimido
antes de realizar trabajos de mantenimiento.
Utilice el aparato solamente en las áreas de
aplicación para las que ha sido concebido.
No sobrecargue el aparato.
Jamás utilice hidrógeno, oxígeno,
dióxido de carbono y otros gases
embotellados como fuente de ener-
gía, porque ello podría causar una explosión,
así como lesiones graves.
Realice periódicamente trabajos de manteni-
miento y limpieza del aparato tal y como se in-
dica (véase capítulo „Limpieza y cuidados“).
¡PELIGRO DE EXPLO-
SIÓN! No limpie la herramienta nunca con
gasolina o líquidos inflamables. El gas contenido
en la herramienta puede inflamarse y provocar
una explosión. No utilice el aparato en áreas
potencialmente explosivas en las que haya
líquidos, gases o polvos inflamables. No es
apto para su uso con materiales ligeramente
inflamables o explosivos.
Asegúrese de que el aparato está en perfectas
condiciones antes de utilizarlo. Asegúrese
antes de cada uso de que el aparato se en-
cuentra en perfecto estado de funcionamiento.
Proceda con sumo cuidado. Los movimientos
inesperados del aparato pueden provocar
situaciones peligrosas.
Evite posturas forzadas. Procure adoptar una
posición segura y mantenga en todo momento
89068_par_Airbrush_Set_Content_LB5.indd 7 21.05.13 15:34

8 ES
Instrucciones generales de seguridad para herramientas de aire comprimido
Instrucciones generales de seguridad para herramientas de aire comprimido
el equilibrio. De este modo podrá controlar
mejor el aparato neumático, especialmente en
situaciones inesperadas.
No utilice aparatos con interruptor defectuoso.
Un aparato eléctrico que no se puede encen-
der o apagar es un peligro y debe repararse.
Conserve los aparatos neumáticos no utiliza-
dos fuera del alcance de los niños. No permita
utilizar el aparato a personas que no estén
familiarizadas con él o que no hayan leído es-
tas indicaciones. Los aparatos neumáticos son
peligrosos si los usan personas sin experiencia.
Cuide el aparato. Compruebe que las piezas
del aparato funcionen correctamente y no se
atasquen, y que no haya piezas rotas o tan
dañadas que perjudiquen el funcionamiento
del aparato. Haga reparar las piezas dañadas
antes de usar el equipo. Muchos accidentes se
deben a aparatos en mal estado de manteni-
miento.
Desconecte el aparato cuando deje de usarlo.
Lleve equipo de protección individual
y siempre unas gafas de protección.
Si utiliza equipo de protección per-
sonal, como mascarilla antipolvo, zapatos de
seguridad antideslizantes, casco de seguridad
o protección auditiva, de acuerdo con el tipo y
aplicación de la herramienta, reducirá el riesgo
de lesiones.
Compruebe las conexiones y los cables de
alimentación. Todas las unidades de manteni-
miento, acoplamientos y tubos flexibles deben
corresponderse con los valores característicos
del aparato en lo relativo a presión y volumen
de aire. Una presión suficiente afecta al funcio-
namiento del aparato, una presión excesiva
puede provocar daños materiales y lesiones.
Proteja los tubos flexibles, evitando dobleces y
estrechamientos, y el contacto con disolventes
o cantos cortantes. Mantenga los tubos flexibles
alejados de fuentes de calor, aceite y piezas
giratorias.
Asegúrese de que las abrazaderas de tubo
estén siempre firmemente apretadas. Las abra-
zaderas aflojadas o dañadas pueden dejar
escapar el aire de forma incontrolada.
Reemplace de inmediato los tubos flexibles
dañados. Las tuberías de suministro en mal
estado pueden dañar el tubo flexible de aire
comprimido, ocasionando a su vez lesiones.
Cuando el cable de conexión del aparato esté
dañado, deberá ser sustituido por el fabricante,
el servicio técnico u otra persona cualificada,
evitando así cualquier peligro.
No utilice el aparato si está bajo la influencia
de drogas, alcohol, medicamentos o si muestra
síntomas de cansancio. Un descuido durante
la utilización del aparato puede provocar
lesiones severas.
El aire de escape no debe ser inhalado. El aire
de escape no debe entrar en contacto con los
ojos. Este aire puede contener agua, aceite,
partículas metálicas o impurezas del compre-
sor. Esto podría ser nocivo para la salud.
¡DEPOSITE EL APARATO
CON CUIDADO! Al depositar el aparato no
se debe activar el disparador Esto podría pro-
vocar la puesta en marcha involuntaria del
aparato, lo cual resultaría peligroso.
Utilice sólo los accesorios apropiados. Estos
pueden ser suministrados por el fabricante. Por
razones de seguridad, utilice solamente piezas
de recambio originales.
Utilice solamente aire comprimido filtrado y re-
gulado. Polvo, vapores corrosivos y humedad
pueden dañar el motor de la herramienta neu-
mática.
El tubo flexible ha sido concebido
para soportar una presión mínima
de 8,6 bar ó 125 psi, pudiendo al-
canzar hasta el 150% de la presión máxima
permitida por el sistema.
El aparato y el tubo de alimentación
deben estar conectados con un
manguito de empalme para que al
desconectar el acoplamiento no exista presión.
El aparato neumático no puede ser modificado
sin la autorización del fabricante.
Utilice el aparato neumático únicamente con la
presión indicada (máx. 0,32MPa /aprox. 3bar).
Desconecte el suministro de aire después de
usar el aparato neumático y cuando no utilice
la herramienta.
No use el aparato neumático si detecta fugas
de aire o cuando deba ser reparado.
89068_par_Airbrush_Set_Content_LB5.indd 8 21.05.13 15:34

9ES
Instrucciones generales de seguridad para herramientas de aire comprimido
Instrucciones generales de seguridad para herramientas de aire comprimido
No conecte nunca el aparato neumático con
tubos flexibles para aire comprimido, cuya
presión sea superior a 7 bares.
Mantenga el área de trabajo bien iluminado y
limpio. El desorden y los lugares de trabajo
mal iluminados, pueden provocar accidentes.
De este modo podrá controlar mejor el aparato,
especialmente en situaciones inesperadas.
El aparato solamente puede
ser reparado por personal técnico cualificado
y con piezas de repuesto originales. Así se ga-
rantiza que el aparato seguirá siendo seguro.
Mantenga a los niños y otras personas aleja-
dos durante el uso o manejo del aparato. Un
descuido puede hacerle perder el control del
aparato.
Utilice ropa adecuada. No use ropa amplia o
joyas. Mantenga su cabello, ropa y guantes
alejados de las partes móviles. La ropa amplia,
las joyas o el pelo largo pueden engancharse
en las piezas móviles.
No use el aparato ni el disparador si el com-
presor fallase inesperadamente.
Utilice dentro de lo posible un separador de
líquido de condensación o vacíe periódicamente
el líquido de condensación (agua) de los tubos
flexibles y tuberías antes y durante la utilización
de dispositivos de aire comprimido.
¡ATENCIÓN! Un sistema de aire
comprimido insuficiente disminuirá
la eficacia del aparato.
No apunte nunca con la pistola de agua a
presión a sí mismo ni a otras personas o ani-
males. De lo contrario podrían producirse
lesiones.
Observe siempre todas las indicaciones de
seguridad indicadas en el compresor.
Asegúrese de que el aire pueda circular siempre
libremente a través de la abertura de aspira-
ción del compresor.
Cuando el filtro de aspiración esté sucio,
límpielo con un paño. Apague el aparato y
extraiga el enchufe de la toma de corriente
para evitar una activación involuntaria.
No se distraiga mientras utilice el aparato.
Indicaciones generales de
seguridad para aparatos
eléctricos
Conecte el aparato exclusivamente a través de
un interruptor de corriente de defecto (FI).
Protéjase de las descargas eléctricas. Evite du-
rante los trabajos tocar objetos puestos a tierra
(p. ej. neveras, tuberías de agua, etc.).
!PELIGRO! Evite el contacto con piezas con-
ductoras de tensión. El aparato no cuenta con
protección contra descargas eléctricas.
Compruebe periódicamente los alargadores
de cable y los cables de corriente. Sustituya
inmediatamente los cables defectuosos.
Si el cable de conexión del aparato está da-
ñado, deberá·ser sustituido por el fabricante,
el servicio técnico u otra persona cualificada,
evitando así cualquier riesgo.
No deje el aparato en un entorno seco si no
piensa utilizarlo durante un periodo de tiempo
prolongado.
Tenga cuidado de que el cable de conexión
no cuelgue sobre esquinas o se encuentre bajo
tensión. Peligro de lesiones.
No utilice el cable de red para transportar o
colgar el aparato, ni tire del cable para retirar
el enchufe de la toma de corriente.
No extraiga nunca el enchufe de la toma de
corriente tirando del cable.
No utilice herramientas electrónicas en entornos
húmedos o mojados, no las exponga a la lluvia
o a la humedad.
No conecte nunca herramientas eléctricas cerca
de líquidos o gases fácilmente inflamables.
Para una eventual utilización en el exterior em-
plee prolongaciones de cable especialmente
indicadas para ello.
Indicaciones de seguridad
específicas del producto
¡PRECAUCIÓN! ¡RIESGO DE
QUEMADURAS! El compresor se
calienta si se somete a un uso pro-
longado. Por ello, utilice siempre el asa del
89068_par_Airbrush_Set_Content_LB5.indd 9 21.05.13 15:34

10 ES
Puesta en funcionamiento/Limpieza y mantenimiento
Instrucciones …/Antes de la puesta en servicio/ Puesta en funcionamiento
aparato para transportarlo. ¡No toque nunca
el aparato!
¡ATENCIÓN! La carcasa del compresor del
aerógrafo puede calentarse durante la utiliza-
ción. No toque las zonas calientes para evitar
quemaduras.
No deje nunca el aparato en funcionamiento
sin vigilancia. El calor generado por el apa-
rato es una fuente potencial de peligro.
Antes de la puesta en servicio
Compruebe el correcto estado de los compo-
nentes del aparato.
Compruebe que la tensión de red existente sea
compatible con el compresor.
Nota: La tensión de red prevista figura en la
placa de características del aparato.
Puesta en funcionamiento
Nota: el aparato se resbala en las superficies pla-
nas aunque se tengan en cuenta las instrucciones
de uso. Esto puede evitarse presionando levemente
el aparato.
Limpie el polvo de las superficies para que las
ventosas puedan adherirse correctamente. En caso
contrario podrían desplazarse ligeramente.
Conexión del aerógrafo
Antes de conectar el aerógrafo al compresor,
retire sin falta el enchufe y accione el disparador
de la pistola de soplado 9para neutralizar la
presión que pueda existir en las conducciones.
Una a través de las correspondientes uniones
roscadas el aerógrafo 3con el tubo flexible 2
y a continuación éste con el compresor 1.
Para ello utilice la llave de boca 13 que se in-
cluye en el paquete (ver fig. A).
Fije el recipiente de mezclado con la tapa 5
al aerógrafo 3(ver fig. B).
Introduzca el enchufe en la toma de corriente.
Nota: Para lograr resultados óptimos, los
profesionales utilizan un regulador de presión
conectado al aparato (no contenido en el volu-
men de suministro). Con este dispositivo puede
ajustar la presión de la pistola, adaptándola
óptimamente a sus necesidades.
Mezclado de colores
Los colores suministrados son solubles en agua. Para
utilizar correctamente los colores se debe añadir
agua y remover. En el estado original, los colores
son demasiado espesos para ser utilizados.
Introduzca primero un color en el recipiente e
incorpore agua.
A continuación cierre la tapa y agite el recipiente.
Extraiga a continuación con la pipeta 11 dos
gotas de la pasta de color ligeramente diluida
e incorpórelas en un recipiente de mezclado
(4, 5) lleno de agua.
Agite el recipiente. El color posee ahora la
consistencia necesaria.
Cierre el bote mezclador de pintura ( 4, 5)
como se muestra en la figura B.
Nota: Puede modificar la intensidad del color
modificando la cantidad de agua, al igual que
con acuarelas. Cuanta más agua utilice, tanto
más suave será el color.
También puede producir su propio tono de co-
lor mezclando las pastas de color. Asegúrese
de que no haya grumos de pintura en el reci-
piente de mezclado. La consistencia de la mezcla
debe ser similar a la del agua.
Nota: si el color utilizado no está correcta mente
unificado, mueva la parte que contiene la pin-
tura para mezclarla bien.
Apagar/encender el
aerógrafo compresor
Encienda el aerógrafo compresor 1colocando
el interruptor de encendido/apagado 14 en
la posición „I“ (ver fig. C).
Apague el aerógrafo compresor 1colocando
el interruptor de encendido/apagado 14 en
la posición „0“ (ver fig. C).
89068_par_Airbrush_Set_Content_LB5.indd 10 21.05.13 15:34

11ES
Puesta en funcionamiento/Limpieza y mantenimiento
Instrucciones …/Antes de la puesta en servicio/ Puesta en funcionamiento
Nota: en unos dos segundos tendrá la presión
necesaria.
Regulación del aire comprimido
Regule el aire comprimido accionando el dispa-
rador de la pistola de soplado 9con mayor
o menor intensidad.
¡ATENCIÓN! El aparato está provisto de un inte-
rruptor de presión, que apaga el producto automá-
ticamente en caso de que la presión sea demasiado
alta o no esté utilizándose. Un poco antes de la
desconexión el compresor funciona de forma tosca
y vibra. Esto también puede ocurrir si se vuelve a
poner en marcha con alguna carga. El resultado y
el rendimiento del aparato no se verán afectados.
Esto no significa que esté estropeado, sino que sirve
para proteger el compresor de una sobrecarga.
Regulación del resultado
Regule la cantidad de color, y con ello el resul-
tado, girando la boquilla de color del aerógrafo
hacia la derecha o hacia la izquierda (ver fig. B).
Utilización de accesorios
(ver fig. D)
Adaptador para colchón de aire 6,
aguja para pelotas 12
Desenrosque la boquilla 9a de la pistola de
soplado 9con unas tenazas para tubos.
Enrosque a continuación (según las necesida-
des) el adaptador para colchón de aire 6o
la aguja para pelotas 12 , así como el adapta-
dor roscado 7en el cañón de la pistola de
soplado 9.
Conexión para válvula universal 10
Enrosque la conexión para válvula universal
10 directamente a la manguera de aire com-
primido 8.
Limpieza y mantenimiento
Limpie el aerógrafo 3en profundidad después
de cada uso. De lo contrario, la pintura podría
secarse y causar problemas en la siguiente
utilización.
Lave el aerógrafo 3en profundidad con agua.
Utilice el disolvente suministrado cuando la
pintura se seque y resulte difícil de limpiar.
Nota: el diluyente no está preparado para
utilizarse con pinturas de base acuosa, sino
para diluir las pinturas con disolventes.
Nota: Si retira la boquilla de la pistola de so-
plado 9durante la limpieza, engrase la rosca
antes de volver a colocarla para garantizar la
suavidad de movimiento.
No sumerja la pistola de soplado 9comple-
tamente en un baño de disolvente.
Nota: Si la entrada de aire del compresor se
ensucia, limpie la suciedad aspirada con un
paño seco.
Problema Interrupción del chorro
o chorro a golpes
Causa Solución
1. Color casi
agotado 1. Rellenar color
2. Viscosidad
excesiva 2. Reducir la viscosidad
3. Boquilla
aflojada/
defectuosa
3. Apretar/ sustituir la
boquilla
4. Conducción de
color estrechada 4. Limpiar
5. Sujeción
incorrecta del
aerógrafo 3.
5. Corregir el ángulo de
sujeción
89068_par_Airbrush_Set_Content_LB5.indd 11 21.05.13 15:34

12 ES
…/Indicaciones medioambientales …/ Indicaciones de eliminación de pinturas
Limpieza y …/Información sobre la garantía y la gestión de los servicios
Problema Imagen proyectada
incompleta
Causa Solución
1. Cabezal de
aire sucio/
defectuoso
1. Limpiar/sustituir el
cabezal de aire
1. Enjuagar con agua
abundante
2. Boquilla sucia/
defectuosa 2. Limpiar/sustituir la boquilla
Problema Imagen proyectada
irregular con forma-
ción de gotas
Causa Solución
1. Boquilla
defectuosa 1. Sustituir la boquilla. Para ello diríjase a un
punto de servicio corres-
pondiente.
2. Viscosidad
excesiva 2. Reducir la viscosidad
3. Presión de servi-
cio insuficiente 3. Aumentar la presión de servicio (en caso de ac-
cesorios no incluidos,
por ejemplo al ajustar el
regulador de presión)
3. Manguera estropeada,
cambiar manguera
Problema Aplicación de color
no homogénea
Causa Solución
Boquilla sucia/
defectuosa Limpiar/sustituir la boquilla
Información sobre la garantía
y la gestión de los servicios
Garantía de Creative Marketing
Consulting GmbH
Estimado cliente, este aparato tiene una garantía
de 3 años a partir de la fecha de compra. En caso
de defecto del producto, usted tiene derechos lega-
les frente al vendedor del mismo. Nuestra garantía
abajo indicada no supone una restricción de dichos
derechos legales.
Condiciones de garantía
El plazo de garantía comienza a partir de la fecha
de compra. Conserve el justificante de compra. Este
documento se requiere como prueba de compra.
Si en el plazo de tres años a partir de la fecha de
compra se produce un fallo de material o fabrica-
ción en este producto, repararemos el producto o
lo sustituiremos gratuitamente por un producto de
nuestra elección. Este servicio de garantía presupone
la presentación dentro del plazo de tres años del
aparato defectuoso y el justificante de compra
(tíquet de caja) y una breve descripción del fallo y
el momento en el que se produjo.
Si nuestra garantía cubre el defecto, recibirá de
nuevo el aparato reparado o uno nuevo. La
reparación o sustitución del aparato no implica la
ampliación del plazo de garantía.
Alcance de la garantía
El aparato ha sido fabricado cuidadosamente
siguiendo exigentes normas de calidad y ha sido
probado antes de su entrega.
La garantía cubre defectos de materiales o de
fabricación. Esta garantía no cubre aquellos com-
ponentes del producto sometidos a un desgaste
normal y que, por ello, puedan considerarse piezas
de desgaste. Tampoco cubre daños de componen-
tes frágiles como, por ejemplo, los interruptores,
baterías y piezas de cristal.
Esta garantía quedará anulada si el aparato sufre
daños debido a una utilización inadecuada o a
reparaciones no autorizadas. La utilización correcta
del producto supone el cumplimiento exacto de
todas las indicaciones incluidas en el manual de
instrucciones. Se deberá evitar necesariamente
cualquier uso y manejo desaconsejado en el ma-
nual de instrucciones o del cual se haya advertido.
89068_par_Airbrush_Set_Content_LB5.indd 12 21.05.13 15:34

13ES
…/Indicaciones medioambientales …/ Indicaciones de eliminación de pinturas
Limpieza y …/Información sobre la garantía y la gestión de los servicios
El producto sólo está destinado para el empleo
privado y en ningún caso para el uso comercial o
industrial. En caso de manipulación indebida e
incorrecta, uso de la fuerza y en caso de manipu-
lación del aparato por personas ajenas a nuestros
centros de asistencia técnica autorizados, la garan-
tía perderá su validez.
Tramitación de la garantía
Para garantizar una rápida tramitación de su con-
sulta, tenga en cuenta las siguientes indicaciones:
Tenga a mano el comprobante de caja para todas
las consultas y el número de artículo (p. ej. IAN)
como prueba de compra.
El número de artículo figura en la placa de caracte-
rísticas, en un grabado, en la portada de su manual
(abajo a la izquierda) o en el adhesivo en la parte
posterior o inferior.
Si se producen fallos de funcionamiento o si se
verificasen deficiencias, póngase primero en con-
tacto telefónico o por correo electrónico con el
departamento de atención al cliente indicado más
abajo.
Puede enviar un producto defectuoso adjuntando
el justificante de compra (tíquet de caja), indicando
el tipo de defecto y el momento de su aparición, de
forma gratuita a la dirección del servicio técnico
indicada.
Nota:
En www.lidl-service.com puede descar-
garse este manual, vídeos de producto
y software.
Datos de contacto:
Nombre: C. M.C. GmbH
Dirección de Internet: www.cmc-creative.de
Correo electrónico: ser[email protected]
Teléfono: [phone]
(tarifa normal desde la red
alemana de telefonía fija)
Sede de la empresa: Alemania
IAN 89068
Tenga en cuenta que la siguiente dirección no
obedece a la del servicio técnico.
En primer lugar, póngase en contacto con el centro
del servicio técnico arriba indicado.
Dirección:
C. M.C. GmbH
Katharina-Loth-Str. 15
66386 St. Ingbert
Alemania
Indicaciones medioambientales
y de eliminación de residuos
¡Recuperación de materias pri-
mas en lugar de eliminación de
residuos!
El aparato, los accesorios y el embalaje
deberían someterse a un reciclaje ecoló-
gico.
¡No deseche la herramienta neumática junto con la
basura doméstica y no la arroje al fuego o al agua!
A ser posible, los aparatos que no funcionen debe-
rán ser reciclados. En caso de dudas, diríjase al
distribuidor.
Indicaciones de eliminación
de pinturas
No deben llegar al alcantarillado, aguas sub-
terráneas o la tierra.
Producto: entregar en puntos limpios de recogida
de pinturas y lacas.
Lista Europea de Residuos
Eliminación de pinturas y lacas con código 08 01
12, excepto las incluidas en 08 01 11.
Embalajes vacíos:
Solo reciclar las cajas completamente vacías. No
eliminar los restos rígidos, como el producto.
89068_par_Airbrush_Set_Content_LB5.indd 13 21.05.13 15:34

14 ES
Indice
Declaración de conformidad
Declaración de conformidad
Nosotros, la empresa
C. M.C. GmbH
Responsable del documento: Markus Zimmer
Katharina-Loth-Str. 15
66386 St. Ingbert
declaramos bajo responsabilidad exclusiva que el
producto

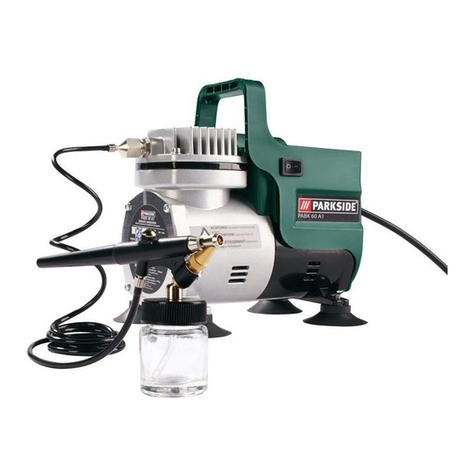

Set de aerografía
Número de serie: 1551
Año de fabricación: 2013/30
IAN: 89068
Modelo:
PABK 60 A1
cumple con la normativa comunitaria según lo
establecido en la directiva
Directiva de máquinas
2006/42/CE
Directiva de baja tensión CE
2006/95/CE
Directiva CE sobre compatibilidad
electromagnética
2004/108/CE
RoHS Directiva
(2011/65/EU)
y sus modificaciones posteriores.
Para la evaluación de la conformidad se han
aplicado las siguientes normas armonizadas:
EN 1012-1: 2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + Corrigendum 1997 +
A1:2001 +A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
EN 60335-1:2012
EN 62233:2008
St. Ingbert, 31. May 2013
Karl Peter Uhle
- Gerente -
89068_par_Airbrush_Set_Content_LB5.indd 14 21.05.13 15:34

15IT/MT
Indice
Introduzione
Destinazione d’uso.......................................................................................................................... Pagina 16
Dotazione........................................................................................................................................ Pagina 16
Dati tecnici....................................................................................................................................... Pagina 17
Avvertenze generali di sicurezza per apparecchi pneumatici ...... Pagina 17
Avvertenze generali di sicurezza per gli apparecchi elettrici...................................................... Pagina 19
Avvertenze di sicurezza specifiche del prodotto.......................................................................... Pagina 20
Prima della messa in funzione.................................................................................. Pagina 20
Messa in funzione
Collegamento aerografo................................................................................................................ Pagina 20
Mescolare i colori per l‘uso ........................................................................................................... Pagina 20
Accendere/spegnere il compressore per aerografo................................................................... Pagina 21
Regolare la pressione d‘aria.......................................................................................................... Pagina 21
Regolare il risultato dello spruzzo ................................................................................................. Pagina 21
Utilizzo degli accessori................................................................................................................... Pagina 21
Pulizia e cura............................................................................................................................ Pagina 21
Indicazioni relative alla garanzia e all‘assistenza
Condizioni di garanzia................................................................................................................... Pagina 22
Estensione della garanzia .............................................................................................................. Pagina 23
Disbrigo in caso di garanzia.......................................................................................................... Pagina 23
Indicazioni sull‘ambiente e sullo smaltimento............................................ Pagina 23
Avvertenze di smaltimento per i colori ............................................................. Pagina 24
Dichiarazione di conformità EU................................................................................ Pagina 24
Declaración de conformidad
89068_par_Airbrush_Set_Content_LB5.indd 15 21.05.13 15:34

16 IT/MT
Introduzione/Avvertenze generali di sicurezza per apparecchi pneumatici
Introduzione
Set aerografo
Introduzione
Congratulazioni! Con questo acquisto,
avete optato per un apparecchio di alta
qualità. Prima della prima messa in fun-
zione, acquisire dimestichezza con il prodotto. A
tale scopo, leggere attentamente le seguenti istru-
zioni d‘uso e le avvertenze di sicurezza. La messa
in funzione di questo apparecchio deve essere ese-
guita da persone istruite in merito al suo utilizzo.
TENERLO FUORI DALLA PORTATA DEI
BAMBINI!
Destinazione d’uso
Questo apparecchio è un compressore d‘aria por-
tatile, ottimizzato per l‘uso con aerografi. Con gli
accessori in dotazione, è adatto per vari utilizzi.
Non necessita di manutenzione ed è silenzioso,
quindi è adatto anche per l‘uso in ambienti chiusi.
Conservare bene queste istruzioni. In caso di uti-
lizzo del prodotto da parte di terzi, consegnare a
questi anche tutti i documenti allegati allo stesso.
Qualsiasi applicazione diversa da quelle previste
nella destinazione d‘uso è vietata e
potenzialmente pericolosa. I danni causati dalla
mancata osservanza delle istruzioni o dall‘uso
improprio non sono coperti da garanzia e il pro-
duttore non può esserne ritenuto responsabile.
L‘apparecchio è stato concepito per l‘uso dome-
stico e non deve essere utilizzato in ambienti
commerciali o industriali.
Dotazione
Dopo aver aperto la confezione, verifi-
care sempre che il prodotto sia in condi-
zioni perfette. Non utilizzare il prodotto
se difettoso.
1Compressore per aerografo
2Tubo rilsan
2a Adattatore per tubo rilsan
3Stilo per spruzzo
4Vetro per mescolare i colori con coperchio di
chiusura
5Vetro per mescolare i colori con coperchio di
collegamento
6Adattatore per materasso ad aria
7Adattatore filettato
8Tubo per aria compressa
9Pistola di soffiaggio
9a Ugello della pistola di soffiaggio
10 Collegamento per valvola universale
In queste istruzioni d‘uso/sull‘apparecchio sono riportati i seguenti pittogrammi:
Avvertenza Flessibile di alimentazione
Rispettare le avvertenze e le indica-
zioni di sicurezza! Pericolo di scossa elettrica
Non utilizzare mai idrogeno, ossigeno,
anidride carbonica o altro gas in
bombola come fonte di energia. Pericolo di scottature!
Indossare cuffie di protezione, una
mascherina per la polvere, occhiali di
protezione e guanti protettivi.
Smaltire l’imballaggio e l’apparecchio
in modo ecocompatibile!
Solo per l'uso in ambienti interni. Avvertenza:
L'impianto di compressione può
avviarsi senza preavviso.
89068_par_Airbrush_Set_Content_LB5.indd 16 21.05.13 15:34

17IT/MT
Introduzione/Avvertenze generali di sicurezza per apparecchi pneumaticiIntroduzione
11 Pipetta per mescolare
12 Ago per pallone
13 Chiave inglese
14 Interruttore on/off
Avvertenza: in aggiunta, nella confezione sono
compresi sei diversi colori molto concentrati in con-
tenitori di plastica, nonché un bicchiere di diluente
(trasparente). Essi vengono definiti in seguito
„materiale d‘uso“.
Dati tecnici
Potenza resa: ca. 15l/min
Potenza d‘aspirazione teorica: max. 40l/min
Pressione d‘esercizio: max. 0,26MPa
Pressione max.: 0,32MPa (ca.
3bar)
Peso senza accessori: 4,175kg
Potenza motore senza carico: 300W
Tensione d‘esercizio: 230V∼, 50Hz
Tipo d‘esercizio: S3 15%
Durata di funzionamento 10 min:
S3 = Funzionamento intermittente senza influsso
dell‘avviamento. All‘interno di un arco di tempo di
10 min deve essere calcolato il tempo max. di
fuznionamento del 15% (1,5 min).
Potenza del regime del compressore:
1440 min-1
Tipo di protezione: IPX0
Classe di protezione: I/
Temperatura ambientale
durante il funzionamento: 10°C–30°C
Avvertenze generali di
sicurezza per apparecchi
pneumatici
Nota: il termine „apparecchio pneumatico“ utiliz-
zato nel testo che segue si riferisce agli apparecchi
pneumatici citati in queste istruzioni per l‘uso.
Per utilizzare gli apparecchi
pneumatici occorre seguire scrupolosamente le pre-
cauzioni di sicurezza fondamentali onde evitare il
rischio di incendio, scossa o lesioni a persone. Vi
invitiamo a leggere attentamente le indicazioni di
questo manuale d‘istruzione prima dell‘utilizzo del
prodotto e a conservarlo adeguatamente. Il produt-
tore non è responsabile di eventuali danni o lesioni
fisiche causati dalla mancata osservanza di questo
manuale.
L‘utilizzo di questo articolo non è indicato a
persone (ivi inclusi bambini) con capacità fisi-
che, sensoriali o mentali limitate. Il prodotto
non può inoltre essere utilizzato da persone
che non conoscono il suo funzionamento. In
questo caso, una persona responsabile per la
sicurezza deve supervisionare o dare indica-
zioni su come il prodotto debba essere utiliz-
zato.
Impedire ai bambini di utilizzare l‘apparecchio
come un giocattolo.
PERICOLO DI LESIONI!
Prima dei lavori di manutenzione, scollegare
l‘alimentatore di aria compressa.
Utilizzare l‘apparecchio soltanto in aree di
applicazione per le quali è stato concepito!
Non sovraccaricare l‘apparecchio.
Non utilizzare mai idrogeno, ossi-
geno o anidride carbonica o altro
gas in bombola come fonte di
alimentazione per l‘apparecchio, in quanto
sussiste il rischio di esplosione e quindi di gravi
lesioni.
Eseguire la manutenzione e la pulizia dell‘ap-
parecchio regolarmente come descritto
(vedere il capitolo „pulizia e cura“).
PERICOLO DI
ESPLOSIONE! Non utilizzare mai benzina o
altri fluidi infiammabili per la pulizia dell‘appa-
recchio! I vapori restanti nell‘apparecchio
pneumatico possono accendersi o causare l‘e-
splosione dell‘apparecchio pneumatico. Non
utilizzare l‘apparecchio in ambienti a rischio
d‘esplosione dove si trovino liquidi, gas o pol-
veri infiammabili. Non lavorare materiali che
possano essere o diventare facilmente infiam-
mabili o esplosivi.
Controllare l‘apparecchio prima della messa in
funzione per verificare che non sia
89068_par_Airbrush_Set_Content_LB5.indd 17 21.05.13 15:34

18 IT/MT
Avvertenze generali di sicurezza per apparecchi pneumatici
Avvertenze generali di sicurezza per apparecchi pneumatici
danneggiato. Prima di ogni utilizzo, accertarsi
che l‘apparecchio sia in perfette condizioni.
Lavorate sempre con la massima attenzione!
Movimenti imprevisti dell‘apparecchio possono
essere fonte di pericolo.
Evitare posture anomale. Assicurarsi di pog-
giare bene per terra e mantenere sempre l‘e-
quilibrio. In tale maniera, è possibile
controllare meglio l‘apparecchio pneumatico
anche in situazioni inaspettate.
Non utilizzare dispositivi il cui interruttore sia
difettoso. Un apparecchio che non si può più
accendere e spegnere rappresenta un peri-
colo, e deve essere riparato.
Conservare gli apparecchi pneumatici non uti-
lizzati al di fuori della portata dei bambini.
Non lasciate usare l‘apparecchio a persone
che non conoscono l‘apparecchio e che non
hanno confidenza con esso o che non hanno
letto le presenti istruzioni. Gli apparecchi pneu-
matici sono pericolosi se utilizzati da persone
inesperte.
Avere cura dell‘apparecchio. Controllare se
parti mobili dell‘apparecchio funzionano per-
fettamente e non si bloccano, se parti di esso
sono rotte o danneggiate, che la funzionalità
dell‘apparecchio non sia messa a rischio. Fare
riparare le parti danneggiate prima di utiliz-
zare di nuovo l’apparecchio. Molti incidenti
sono provocati dal fatto che gli apparecchi
non vengono sottoposti ad una corretta manu-
tenzione.
Spegnere l‘apparecchio quando non è utiliz-
zato.
Indossare dispositivi di protezione
individuale e sempre occhiali protet-
tivi. Indossando dispositivi di prote-
zione individuale, come mascherina, calzature
antinfortunistiche, elmetto protettivo e cuffie, a
seconda del tipo e dell‘impiego dell‘apparec-
chio pneumatico, si riduce il rischio di lesioni.
Controllare i collegamenti e le linee di alimen-
tazione. Tutte le unità di manutenzione, i rac-
cordi e i flessibili devono essere adatti ai valori
caratteristici dell‘apparecchio in termini di pres-
sione e portata. Una pressione troppo bassa
può pregiudicare il funzionamento
dell‘apparecchio, una pressione troppo alta
può causare danni materiali e lesioni personali.
Proteggere i flessibili da piegatura, angolatura,
solventi e spigoli vivi. Tenere i flessibili lontani
da calore, olio e parti in rotazione.
Assicurarsi che le fascette dei flessibili siano
sempre saldamente fissate. Se le fascette sono
danneggiate o allentate si può verificare una
perdita d‘aria incontrollata.
Se danneggiato, sostituire subito il flessibile.
Un condotto di alimentazione danneggiato
può provocare il distacco incontrollato del
flessibile pneumatico con conseguente rischio
di lesioni.
Se il cavo di collegamento del presente appa-
recchio viene danneggiato, per evitare pericoli
è necessario farlo sostituire dal produttore, dal
suo Servizio di Assistenza o da una persona
qualificata.
Non utilizzare l‘apparecchio se si è stanchi o
sotto l‘effetto di droghe, alcol o farmaci. Un
attimo di distrazione durante l‘uso dell‘appa-
recchio può provocare gravi lesioni.
Non respirare direttamente l‘aria di scarico.
Evitare l‘esposizione diretta degli occhi all‘aria
di scarico. L‘aria di scarico dell‘apparecchio
pneumatico può contenere acqua, olio, parti-
celle di metallo o impurità provenienti dal com-
pressore. Queste possono nuocere alla salute.
SIATE PRUDENTI
QUANDO RIPONETE L‘APPARECCHIO!
Posare l‘apparecchio sempre in modo da evi-
tare che l‘interruttore di azionamento rimanga
in una posizione inferiore. In alcuni casi ciò
potrebbe provocare l‘attivazione dell‘apparec-
chio, con conseguenti rischi.
Utilizzare soltanto gli accessori adatti, acqui-
stabili presso il produttore. L‘uso di accessori
non originali può provocare rischi.
Utilizzare soltanto aria compressa filtrata e
regolata. Polvere, vapori corrosivi e/o umidità
possono danneggiare il motore di un apparec-
chio pneumatico.
Il flessibile deve essere adatto ad
una pressione minima di 8,6bar o
125psi, e comunque almeno al
89068_par_Airbrush_Set_Content_LB5.indd 18 21.05.13 15:34

19IT/MT
Avvertenze generali di sicurezza per apparecchi pneumatici
Avvertenze generali di sicurezza per apparecchi pneumatici
150% della pressione massima generata nel
sistema.
L‘apparecchio e il flessibile di ali-
mentazione devono essere dotati di
raccordo per flessibile, in modo da
eliminare completamente la pressione quando
si scollega il flessibile di raccordo.
Non modificare l‘apparecchio pneumatico per
nessun motivo senza l‘approvazione del pro-
duttore.
L‘apparecchio pneumatico deve essere usato
soltanto con il valore di pressione indicato
(max. 0,32MPa/ca. 3bar).
Dopo l‘uso e in caso di inutilizzo, l‘apparecchio
pneumatico deve essere sempre scollegato
dall‘alimentazione di aria.
Se l‘apparecchio pneumatico non è a tenuta
d‘aria oppure se necessita di riparazione, non
utilizzarlo.
Non collegare mai l‘apparecchio pneumatico
con flessibile per aria compressa con pressione
superiore a 7bar.
Tenere la postazione di lavoro sempre pulita e
ben illuminata. Una postazione di lavoro disor-
dinata e scarsamente illuminata può favorire
gli incidenti. In questo modo sarà possibile
controllare meglio l‘apparecchio in caso di si-
tuazioni impreviste.
Fare riparare l‘apparecchio
soltanto da personale tecnico qualificato e sol-
tanto con ricambi originali. In questo modo si
garantisce che la sicurezza dell’apparecchio
rimarrà immutata.
Tenere i bambini e altre persone lontane du-
rante l‘uso dell‘apparecchio. In caso di distra-
zione si rischia di perdere il controllo
dell‘apparecchio.
Indossare abbigliamento adeguato. Non in-
dossare abbigliamento o gioielli non aderenti.
Tenere capelli, abbigliamento e guanti lontano
dalle parti in movimento. Vestiti ampi, gioielli o
capelli lunghi possono rimanere intrappolati
nei componenti in movimento.
Riporre immediatamente interruttore e apparec-
chio in caso di guasto improvviso del compres-
sore.
Utilizzare possibilmente un separatore di con-
densa oppure svuotare la condensa (acqua)
regolarmente da flessibili e tubi prima e du-
rante l‘uso degli apparecchi pneumatici.
ATTENZIONE! L‘uso di un sistema
pneumatico di dimensioni inferiori
potrebbe ridurre l‘efficienza dell‘ap-
parecchio.
Non indirizzare mai l‘apparecchio pneumatico
verso se stessi, altre persone o animali. In caso
contrario sussiste il pericolo di lesioni.
Prestare attenzione a tutte le avvertenze di si-
curezza sul compressore.
Assicurarsi che le aperture di aspirazione del
compressore possano sempre aspirare aria
senza ostacoli.
Pulire il filtro di aspirazione con un panno, se
esso presenta della sporcizia. Spegnere l‘ap-
parecchio e staccare la spina dalla presa per
evitare un avviamento inavvertito.
Non lasciarsi distogliere durante il lavoro con
l‘apparecchio.
Avvertenze generali di
sicurezza per gli
apparecchi elettrici
Collegare l‘apparecchio solo ad un interruttore
di protezione contro le correnti di corto circuito
(FI).
Proteggersi dalle scosse elettriche. Durante il
lavoro, evitare di afferrare parti messe a terra
(per es. frigorifero, tubo di conduzione acqua
ecc.).
PERICOLO! Evitare il contatto con cavi con-
duttori di elettricità. Questo apparecchio non è
isolato dalle scosse elettriche.
Controllare regolarmente i cavi elettrici e di
prolunga. Sostituire immediatamente i cavi
difettosi con cavi nuovi.
Qualora il cavo di alimentazione di questo ap-
parecchio fosse danneggiato, al fine di evitare
pericoli esso può essere sostituito solamente
dal Produttore, dal Servizio di Assistenza di
quest‘ultimo oppure da un tecnico qualificato.
89068_par_Airbrush_Set_Content_LB5.indd 19 21.05.13 15:34

20 IT/MT
Messa in funzione/Pulizia e cura
Avvertenze generali .../Prima della messa in funzione/ Messa in funzione
Conservare l‘apparecchio in un luogo asciutto,
se non viene usato per un lungo periodo.
Assicurarsi che il cavo di collegamento non
penda sugli angoli e che non sia in tensione,
altrimenti sussiste il pericolo di lesioni.
Non utilizzare il cavo di alimentazione per reg-
gere o appendere l’apparecchio oppure per
estrarre la spina dalla presa.
Non togliere mai la spina dalla presa afferran-
dola dal cavo.
Non usare attrezzature elettriche in ambienti
umidi o bagnati, non esporli a pioggia o
elevata umidità.
Non accendere mai attrezzature elettriche
vicino a liquidi facilmente infiammabili o gas.
Per eventuali usi in ambienti esterni, usare solo
cavi di prolunga che siano adatti espressa-
mente a tale scopo.
Avvertenze di sicurezza
specifiche del prodotto
ATTENZIONE! PERICOLO DI
USTIONI! Con un uso prolungato,
il compressore si riscalda. Quindi
usare sempre il manico applicato all‘apparec-
chio per muoverlo. Non afferrare mai l‘appa-
recchio stesso!
ATTENZIONE! La cassa del compressore
per aerografo può riscaldarsi con l‘uso. Non
afferrare parti calde per evitare scottature.
Non lasciare mai il prodotto inosservato.
Tramite il calore prodotto dall‘apparecchio,
esso può diventare una fonte di pericolo.
Prima della messa in funzione
Controllare l‘integrità di tutte le componenti
dell‘apparecchio.
Verificare se la tensione elettrica a vostra
disposizione è compatibile con quella prevista
per il funzionamento del compressore.
Avvertenza: la tensione di rete prevista si trova
sull‘etichetta dell‘apparecchio.
Messa in funzione
Avvertenza: l‘apparecchio scivola sulle superfici
lisce durante l‘uso consentito. Ciò può essere
evitato stringendo leggermente l‘apparecchio. Pu-
lire le superfici impolverate, in modo che le ventose
possano essere fissate bene. Altrimenti, è possibile
un leggero traballamento.
Collegamento aerografo
Staccare sempre la presa, prima di collegare
l‘aerografo con il compressore ed eliminare la
pressione nelle condutture, azionando lo sfogo
della pistola di soffiaggio 9.
Collegare lo stilo per spruzzo 3sul collega-
mento a vite con il tubo rilsan 2e infine questo
al compressore per aerografo 1. Per fare ciò,
usare la chiave inglese in dotazione 13
(v. fig. A).
Fissare il vetro per mescolare i colori con
coperchio di collegamento 5allo stilo per
spruzzo 3(v. fig. B).
Inserire la spina nella presa di rete.
Avvertenza: per un risultato ottimale, i
professionisti usano un riduttore di pressione
intermedio (non compreso nella confezione).
Tramite esso, potete impostare la pressione della
pistola a spruzzo dal compressore e adattarla
in maniera ottimale alle vostre esigenze.
Mescolare i colori per l‘uso
I colori in dotazione sono idrosolubili. Per inserire
correttamente i colori, è necessario inserire acqua
e scuotere. Nella confezione, i colori sono troppo
densi per l‘uso.
Riempire prima il bicchiere con la tonalità
scelta con acqua.
Avvitare il coperchio sul contenitore e scuoterlo.
Ora con l‘aiuto della pipetta 11 rimuovere due
gocce della pasta colorata leggermente diluita
e inserirle in un bicchiere per mescolare il co-
lore completamente pieno d‘acqua ( 4, 5).
89068_par_Airbrush_Set_Content_LB5.indd 20 21.05.13 15:34
