Parkside PGG 15 A1 User manual

GRAVIERGERÄT PGG 15 A1
IAN 73867
GRAVIERGERÄT
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
GRAVEUR
Instructions d‘utilisation et consignes de sécurité
Traduction du mode d‘emploi d‘origine
INCISORE ELETTRICO
Indicazioni per l’uso e per la sicurezza
Traduzione delle istruzioni d’uso originali
POWER ENGRAVING TOOL
Operation and Safety Notes
Translation of original operation manual

DE/AT / CH Bedienungs- und Sicherheitshinweise Seite 5
FR/CH Instructions d‘utilisation et consignes de sécurité Page 21
IT/CH Indicazioni per l’uso e per la sicurezza Pagina 37
GB Operation and Safety Notes Page 53
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous
ensuite avec toutes les fonctions de l‘appareil.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Before reading, unfold the page containing the illustrations and familiarise yourself with all
functions of the device.

B
1 2 3
45
6
A
7

5DE/AT/CH
Einleitung
Bestimmungsgemäßer Gebrauch........................................... Seite 7
Ausstattung.............................................................................. Seite 7
Lieferumfang............................................................................ Seite 8
Technische Daten.................................................................... Seite 8
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge....................................................... Seite 9
1. Arbeitsplatz-Sicherheit........................................................ Seite 10
2. Elektrische Sicherheit.......................................................... Seite 10
3. Sicherheit von Personen..................................................... Seite 11
4. Verwendung und Behandlung des Elektrowerkzeugs...... Seite 13
5. Service................................................................................. Seite 14
Bedienung
Ein-/ ausschalten..................................................................... Seite 14
Hubzahl einstellen................................................................... Seite 15
Gravierspitze auswechseln..................................................... Seite 15
Arbeitshinweise ....................................................................... Seite 16
Reinigung............................................................................ Seite 16
Service................................................................................... Seite 17
Garantie............................................................................... Seite 17
Entsorgung......................................................................... Seite 19
Konformitätserklärung/ Hersteller .............. Seite 19
Inhaltsverzeichnis

6 DE/AT/CH
Einleitung
In dieser Bedienungsanleitung/am Gerät werden
folgende Piktogramme verwendet:
Bedienungsanleitung lesen!
V~Volt (Wechselspannung)
AAmpere
Warn- und Sicherheitshinweise beachten!
Explosionsgefahr!
Kinder vom Elektrowerkzeug fernhalten!
Vorsicht vor elektrischem Schlag! Lebensgefahr!
Lebensgefahr durch elektrischen Schlag bei
beschädigtem Netzkabel oder -stecker!
Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutz-
maske, eine Schutzbrille und Schutzhandschuhe.
Verpackung und Gerät umweltgerecht entsorgen!

7DE/AT/CH
Graviergerät PGG 15 A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie
haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält
wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher-
heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterla gen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist zum Gravieren oder Dekorieren von Materialien wie
Metall, Kunststoff, Glas, Keramik, Holz, Leder und Stein vorgesehen.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus be-
stimmungswidriger Verwendung entstandene Schäden übernimmt der
Hersteller keine Haftung. Nicht für gewerblichen Einsatz bestimmt.
Ausstattung

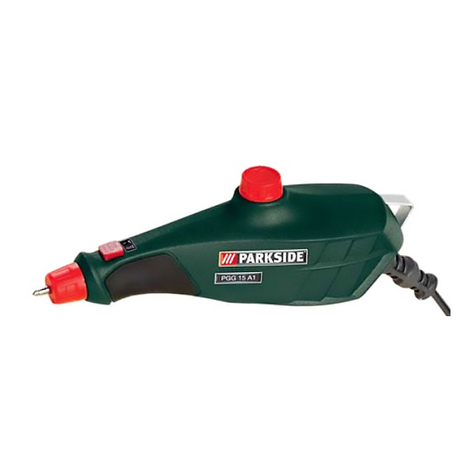

1EIN-/ AUS-Schalter
2Schalter Hubzahl
3Öse
4Netzkabel
5Gravierspitze
Einleitung

8 DE/AT/CH
…/Allgemeine Sicherheitshinweise für Elektrowerkzeuge
6Gravierspitzenarretierung
7Gravierschablonen
Lieferumfang
1 Graviergerät PGG 15 A1
2 Gravierschablonen
1 Bedienungsanleitung
Technische Daten
Nennspannung: 230V∼ 50Hz
Betriebsart: periodischer Aussetzbetrieb: S3 20%
Hinweis: Eine Einschaltdauer (in %) gibt explizit die maximale
kontinuierliche Nutzung und die darauffolgende Ruhezeit an.
In diesem Fall benötigt das Werkzeug nach zwei Minuten Betriebszeit
beispielsweise eine Abkühlphase von acht Minuten.
Nennstrom: 0,15A
Hubzahl: 6000min-1
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-be-
wertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: 74,4dB(A)
Schallleistungspegel: 85,4dB(A)
Unsicherheit K: 3dB
Gehörschutz tragen!
Einleitung

9DE/AT/CH
Bewertete Beschleunigung, typischerweise:
Hand-/ Armvibration: 1,582m /s2
Unsicherheit K = 1,5m/ s2
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 60745 genormten Messver-
fahren gemessen worden und kann für den Gerätevergleich verwendet
werden.
Der Schwingungspegel wird sich entsprechend dem Einsatz des Elekt-
rowerkzeugs verändern und kann in manchen Fällen über dem in diesen
Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung
könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in
solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung
während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar
läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs-
belastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshin-
weise und Anweisungen können elektrischen Schlag, Brand und / oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
…/Allgemeine Sicherheitshinweise für ElektrowerkzeugeEinleitung

10 DE/AT/CH
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene Elektrowerk
zeuge (mit Netzkabel) und
auf akkube
triebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder Stäub e
befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder
die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
v
erändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
b)
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen,
wie von Rohren, Heizungen, Herden und Kühlschränken .
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

11DE/AT/CH
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das
Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze, Öl, sch arfen
Kanten oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbei-
ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich zugelassen sind. Die Anwendung
eines für den Außenbereich geeigneten Verlängerungskabels ver-
ringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehlerstrom-
schutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie
tun und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektro
werkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro-
gen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann
zu ernsthaften Verletzungen führen.
Allgemeine Sicherheitshinweise für ElektrowerkzeugeAllgemeine Sicherheitshinweise für Elektrowerkzeuge

12 DE/AT/CH
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste Sicher-
heitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz
des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die Stromversorgung
anschließen, es aufnehmen oder tragen. Wenn Sie beim
Tragen des Elektrowerkzeuges den Finger am Schalter haben
oder das Gerät bereits eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d)
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüs sel,
bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug
in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden.
Die Verwendung einer Staubabsaugung kann Gefährdungen durch
Staub verringern.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge

13DE/AT/CH
4. Verwendung und Behandlung
des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicher er
im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder
ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wech-
seln oder das Gerät weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern auf. Lassen Sie Personen
das Gerät nicht benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so beschä-
digt sind, dass die Funktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle haben ihre
Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leichter zu führen.
Allgemeine Sicherheitshinweise für ElektrowerkzeugeAllgemeine Sicherheitshinweise für Elektrowerkzeuge

14 DE/AT/CH
Bedienung
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Gebrauch von Elekt-
rowerkzeugen für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die Sicherheit des Elektro-
werkzeugs erhalten bleibt.
Bedienung
Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Origi-
nalteilen/-zubehör. Der Gebrauch anderer als in der Bedienungsanleitung
empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr
für Sie bedeuten.
Ein-/ausschalten
Stecken Sie den Netzstecker in eine Steckdose.
Einschalten:
Drücken Sie den EIN-/AUS-Schalter 1.
Allgemeine Sicherheitshinweise für …/Bedienung

15DE/AT/CH
Ausschalten:
Lassen Sie den EIN-/ AUS-Schalter 1wieder los.
Hubzahl einstellen
Mit dem Schalter Hubzahl 2wird die Eindringtiefe der Gravur einge-
stellt. Eine niedrige Einstellung reicht für die gängigsten Anwendungen
meist bereits aus.
Drehen Sie den Schalter Hubzahl 2in Richtung +, um die
Eindringtiefe zu erhöhen.
Drehen Sie den Schalter Hubzahl 2in Richtung –, um die
Eindringtiefe zu verringern.
Hinweis: Achten Sie beim Erhöhen der Eindringtiefe darauf, den
Schalter Hubzahl 2nicht zu weit in Richtung +zu drehen. Ansonsten
schrauben Sie den Schalter vom Gerät ab.
Gravierspitze auswechseln
VERLETZUNGSGEFAHR! Schalten Sie vor allen
Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.
Wechseln Sie die Gravierspitze 5aus, sobald diese abgenutzt ist
und nicht mehr die gewünsch
ten Gravierergebnisse liefert. Drehen
Sie die Gra
vierspitzenarretierung
6
gegen den Uhrzeiger sinn bis
sich die Gravierspitze 5entnehmen lässt.
Entfernen Sie Feder und Unterlegscheibe.
BedienungAllgemeine Sicherheitshinweise für …/Bedienung

16 DE/AT/CH
Service/Garantie
Schieben Sie Unterlegscheibe und Feder auf eine neue Graviers-
pitze 5. Setzen Sie diese anschließend ein und drehen Sie die
Gravierspitzenarretierung 6zur Verriegelung im Uhrzeigersinn.
Vergewissern Sie sich, dass die Gravierspitze 5korrekt fixiert ist.
Arbeitshinweise
Mit dem Mini-Gravierer können Sie kreative, individuelle Gravuren erst ellen.
So lassen sich beispielsweise Ihre Wertgegenstände identifizieren. Sie
können Zahlen und Buchstaben auf Metall, Glas, Holz, Kunststoff,
Keramik und Stein aufbringen. Verwenden Sie hierfür die im Lieferum-
fang enthaltenen Gravierschablonen 7, siehe Abbildung A und B.
Halten Sie das Gerät angewinkelt, so wie Sie einen Stift halten.
Der Arm soll dabei auf dem Tisch aufliegen.
Führen Sie die Gravierspitze 5mit geringem Anpressdruck über
das Werkstück. Die Vorschubgeschwindigkeit üben Sie am besten
an überschüssigen Materialien.
Hinweis: Die im Lieferumfang enthaltene Gravierspitze 5ist aus
Wolframstahl gefertigt. Sie ist daher nicht geeignet, um elektronische
Medien wie CDs, DVDs usw. zu gravieren. Diese Materialien und deren
Lesbarkeit könnten beschädigt werden.
Reinigung
Ziehen Sie vor allen Reinigungs- und Wartungsar-
beiten den Netzstecker aus der Steckdose.
Entfernen Sie Verschmutzungen vom Gerät. Verwenden Sie dazu
ein trockenes Tuch.
Bedienung/Reinigung

17DE/AT/CH
Service
Lassen Sie Ihre Geräte von der Servi-
cestelle oder einer Elektrofachkraft und nur mit
Original-Er satzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Stecke rs
oder der Netzleitung immer vom Hersteller des Ger ätes
oder seinem Kundendienst ausführen. Damit wird sicher-
gestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kauf-
datum. Das Gerät wurde sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den
Kassenbon als Nachweis für den Kauf auf. Bitte setzen
Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch
in Verbindung. Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht
aber für Transportschäden, Verschleißteile oder für Beschädigungen an
zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich
für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwen-
dung und bei Eingriffen, die nicht von unserer autorisierten Service-
Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
Service/GarantieBedienung/Reinigung

18 DE/AT/CH
Entsorgung/Konformitätserklärung/Hersteller
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies
gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf
vorhandene Schäden und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach
Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
DE
Service Deutschland
Tel.: [phone]
(0,14 EUR/Min. aus dem dt.
Festnetz, Mobilfunk max.
0,42 EUR/Min.)
E-Mail: kom[email protected]
IAN 73867
AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: kom[email protected]
IAN 73867
CH
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)
E-Mail: kom[email protected]
IAN 73867
Garantie

19DE/AT/CH
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien,
die Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/ 96/EC über Elektro- und Elekt-
ronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
Konformitätserklärung/Hersteller
Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Semi Uguzlu ,
Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit, dass dieses
Produkt mit den folgenden Normen, normativen Dokumenten und
EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006/ 42/EC)
EG-Niederspannungsrichtlinie
(2006/ 95/EC)
Elektromagnetische Verträglichkeit
(2004/ 108/EC)
Entsorgung/Konformitätserklärung/HerstellerGarantie

20 DE/AT/CH
Table des matières
angewandte harmonisierte Normen:
EN 60745-1:2009
EN 55014-1/A1:2009
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Typ/Gerätebezeichnung:
Graviergerät PGG 15 A1
Herstellungsjahr: 04–2012
Seriennummer: IAN 73867
Bochum, 30.04.2012
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung
sind vorbehalten.
Konformitätserklärung/Hersteller
