Parkside KH 3011 HOT GLUE GUN User manual

PHKP 500 SE
HEISSKLEBEPISTOLE
Bedienungs- und Sicherheitshinweise
LIMPISTOL
Bruksanvisning och säkerhetsanvisningar VARMLIMPISTOL Brugs- og sikkerhedsanvisninger
ΠΙΣΤΟΛΙ ΘΕΡΜΟΣΥΓΚΟΛΗΣΗΣ
Υποδείξεις χειρισμού και ασφαλείας 3
KUUMALIIMAPISTOOLI
Käyttö- ja turvaohjeet
HOT GLUE GUN
Operation and Safety Notes

GB/IE/CY Operation and Safety Notes Page 5
FI Käyttö- ja turvaohjeet Sivu 11
SE Bruksanvisning och säkerhetsanvisningar Sidan 17
DK Brugs- og sikkerhedsanvisninger Side 23
GR/CY Υποδείξεις χειρισμού και ασφαλείας Σελίδα 29
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 35

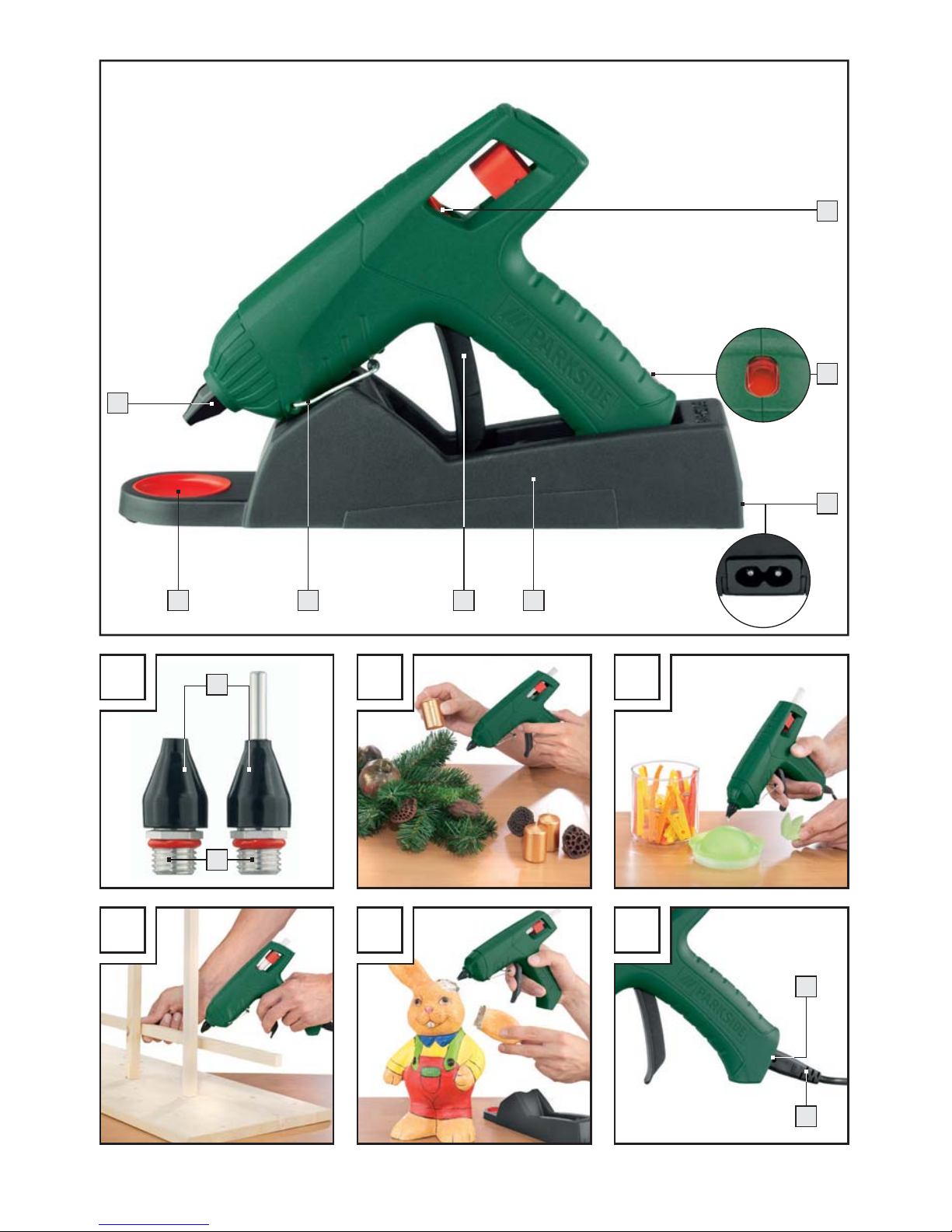

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.
Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens/maskinens funktioner.
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της
συσκευής.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

B C
D E F
10
A9
8
11
2
8
1
3
567 4

5GB/IE/CY
Table of contents
Introduction
Proper use......................................................................................................................Page 6
Features..........................................................................................................................Page 6
Included items ...............................................................................................................Page 6
Technical details............................................................................................................Page 7
Safety notes
1. Workplace safety .....................................................................................................Page 7
2. Electrical safety.........................................................................................................Page 7
3. Personal safety..........................................................................................................Page 7
4. Careful handling and use of electrical power tools ...............................................Page 8
Operation
Before first use...............................................................................................................Page 8
Preparing the tool for use .............................................................................................Page 8
Maintenance and Cleaning........................................................................Page 9
Service.........................................................................................................................Page 9
Warranty...................................................................................................................Page 9
Disposal......................................................................................................................Page 10
Declaration of Conformity/Manufacturer...................................Page 10

6 GB/IE/CY
Introduction
Hot glue gun PHKP 500 SE
Introduction
You must familiarise yourself with all
safety instructions and functions of the
machine before starting it up. Further
details can be found in the operating instructions.
Keep these instructions in a safe place. If you pass
the tool on to anyone else, please ensure that you
also pass on all the documentation.
Proper use
The device is intended for gluing wood, cardboard,
packaging, PVC, carpet, seals, plastic, leather,
ceramic, glass and textiles with hot-melt adhesive.
The material to be glued must be clean, dry and
free of grease. Any other use or modification to the
tool shall be considered as improper use and could
give rise to considerable dangers. The manufacturer
will not accept liability for loss or damage arising
from improper use.
The tool is not intended for commercial use.
Features
1Feed channel
2Check indicator
3Charger connection
4Charger with stand
5Feed clamp
6Wire stand
7Drip tray
8Nozzle
9Nozzle heat shield
10 Glue gun connection
11 Mains lead
 Included items
1 Hot glue gun PHKP500 SE
1 Charger with stand
1 Mains lead
1 Wire stand
1 Replacement nozzle (short)
1 Interchangeable nozzle (long)
6 Glue sticks
1 Carry case
1 Operating instructions

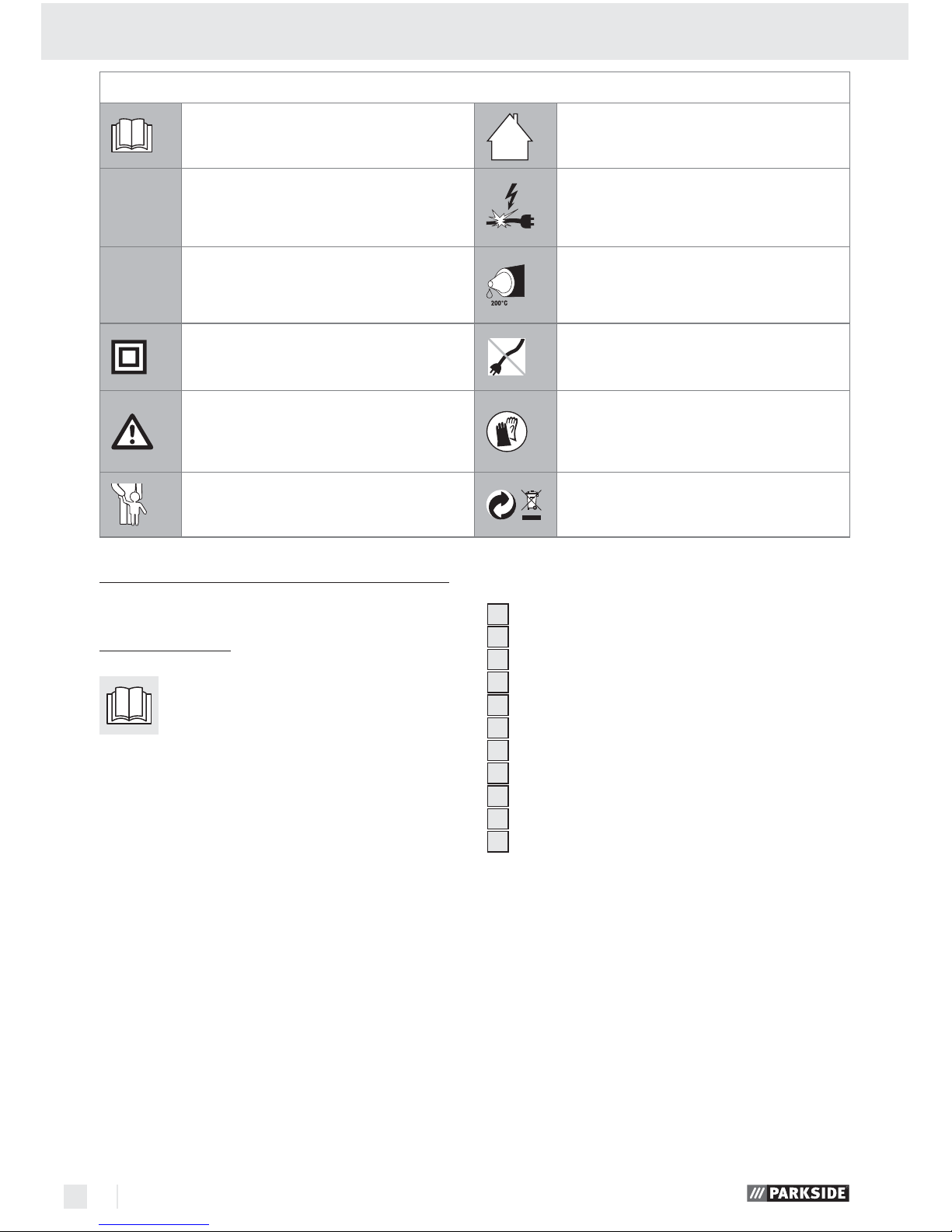

The following pictograms are used in these operating instructions/on the device:
Read instruction manual! For indoor use only!
V~Volt (AC) Risk of loss of life by electric shock from
damaged mains lead or mains plug!
WWatts (Effective power) Danger of burns from nozzle or glue
(up to 200°C)!
Safety class II Cordless working
Observe caution and safety notes! Wear protective gloves!
Keep children away from electrical
devices!
Dispose packaging and appliance in
an environmentally-friendly way!

7GB/IE/CY
Introduction/ Safety notes
Technical details
Nominal voltage: 230V~50Hz
Nominal power: approx. 40W (500W)
Heating up time: approx. 4min.
Protection class: II/
Safety notes
ATTENTION! Please read all the instructions
and advice. Failure to observe the instructions
and advice given below may result in electric
shock, fire and/or serious injury.
KEEP ALL THE SAFETY ADVICE AND
INSTRUCTIONS IN A SAFE PLACE FOR FUTURE
REFERENCE!
1. Workplace safety
a) Keep your working area clean and
clutter-free. Untidy or poorly lit working
areas can lead to accidents.
b) Do not allow the device to become wet.
Do not operate it in a moist environment.
c) Keep children and other
people away while you are
operating the electrical tool.
Distractions can cause you to lose control of
the device.
Children or persons who lack the
knowledge or experience to use the
device or whose physical, sensory or
intellectual capacities are limited must
never be allowed to use the device
without supervision or instruction by
a person responsible for their safety.
Children must never be allowed to play with
the device.
ATTENTION! This tool must be placed down
on its wire stand 6when it is not being used.
2. Electrical safety
a) The mains plug on the device must
match the mains socket. The plug must
not be modified in any way. Do not
use an adapter plug with devices fitted
with a protective earth. Unmodified
plugs and matching sockets reduce the risk of
electric shock.
b) Avoid touching earthed surfaces such
as pipes, radiators, ovens and refrig-
erators with any part of your body.
There is an increased risk of electric shock if
your body is earthed.
c) Keep the device away from rain or
moisture. Water entering an electrical device
in creases the risk of electric shock.
d) Do not use the mains lead for
any purpose for which it
was
not intended, e.g. to carry
the device, to hang up the device or to
pull the mains plug out of the mains
socket. Keep the lead away from heat,
oil and sharp edges. Do not touch the mains
lead if it becomes damaged or severed while
you are working, instead pull the mains plug
out of the mains socket immediately. Damaged
or tangled mains leads increase the risk of
electric shock.
e) When working outdoors with an elec-
trical power tool always use extension
cables that are also approved for use
outdoors. The use of an extension cable suit-
able for outdoor use reduces the risk of electric
shock.
3. Personal safety
a) Remain alert at all times, watch what
you are doing and always proceed
with caution. Do not use the device if
you are tired or under the influence of
drugs, alcohol or medication. One mo-
ment of carelessness when using the device can
lead to serious injury.

8 GB/IE/CY
Safety notes /Operation
b) To avoid the danger of injury,
burning and damage to
health:
DANGER OF BURNS! The glue
and the nozzle can reach tempera-
tures of 200°C. Do not touch the
nozzle or the glue. Keep other people and ani-
mals away from the hot glue. On contact with
the skin, hold the affected part under running
cold water for several minutes. Do not try to
remove the glue from the skin.
4. Careful handling and use
of electrical power tools
a) Pull the mains plug from the socket
before you make any adjustments to
the device, change accessories or when
the device is put away. This precaution is
intended to prevent you from unintentionally
starting the device.
b) When not in use always ensure that
electrical power tools are kept out of
reach of children. Do not let anyone
use the device if he or she is not
familiar with it or has not read the
instructions and advice. Electrical power
tools are dangerous when they are used by
inexperienced people. Let the device cool
down completely before putting it away. The
hot nozzle can cause damage.
c) Look after the device carefully. Check
that moving parts are working prop-
erly and move freely. Check for any
parts that are broken or damaged
enough to detrimentally affect the
functioning of the device. Have dam-
aged parts repaired before you use
the device. Many accidents have their origins
in poorly maintained electrical power tools.
d) Always work with the mains lead leading
away from the rear of the device.
Operation
Before first use
Preparing the glue site:
 Do not use inflammable solvents to clean the
glue site.
The ambient temperature and temperature of
the materials to be glued must be not less than
+ 5°C and not warmer than + 50°C.
The glue sites must be clean, dry and free of
grease.
Smooth surfaces should be roughened before
gluing.
Warm any materials that are prone to cool
down quickly (e.g. steel) to improve the bond
with the glue.
Screw on the appropriate nozzle 8and fit
the wire stand 6.
Preparing the tool for use
Working with the mains lead connected:
1. Connect the mains lead 11 to the glue gun
connection 10 (see Fig. F).
Insert the mains plug into the mains socket.
2. Fold forward the wire stand 6.
Stand the device up.
3. Push a glue stick into the feed channel 1.
4. Let the device heat up for about 4minutes.
The device is now ready for use.
Cordless working:
1. Connect the mains lead 11 to the charger
connection 3.
Insert the mains plug into the mains socket.
2. Place the glue gun into the charger 4.
3. Push a glue stick into the feed channel 1.
4. Let the device heat up for about 4 minutes.
The device is now ready for use.
5. Repeat the heating-up procedure if the feed
switch becomes stiff or the outcoming glue
becomes viscous.

9GB/IE/CY
Operation/Maintenance and Cleaning/ Service/ Warranty
Gluing:
Press the feed clamp 5to regulate the flow of
glue as required for your work.
1. Apply the glue in individual dots. Apply in zig-
zags on flexible materials such as fabrics.
2. Immediately after applying the glue, press the
two materials together for about 30 seconds. The
glued joint can be loaded after about 5minutes.
3. When you take a break from work, set the
glue gun down on the wire stand 6or in the
charger 4.
4. Remove any glue residue with a sharp knife
after cooling. Glued joints can be loosened
again by applying heat.
Switching off the device:
Pull the mains lead out of the mains socket.
Changing the nozzle:
Wear protective gloves.
Heat up the device for about 4 minutes.
Change the nozzle 8when it is hot.
DANGER OF BURNS! Touch the
nozzle 8only by the heat shield 9.
The nozzle tip is hot!
Maintenance and Cleaning
The glue gun is maintenance-free.
WARNING! Pull the mains lead out of the
mains socket before you clean the tool.
Always keep the device clean and dry.
Do not allow any liquids to enter the tool. Use
a soft cloth to clean the housing. Never use
petrol, solvents or cleaning agents that might
attack plastic.
Service
WARNING! Have your device
repaired only by qualified specialist
personnel using original manufacturer
parts only. This will ensure that your device
remains safe to use.
WARNING! If the plug or mains
lead needs to be replaced, always
have the replacement carried out by
the manufacturer or its service centre.
This will ensure that your device remains safe
to use.
Warranty
This appliance is guaranteed for 3 years
from the date of purchase. It has been care-
fully produced and meti-culously checked
before delivery. Please keep your receipt
as proof of purchase. Contact your service
centre by telephone in case of questions
pertaining to the warranty. Your goods
can be transmitted free of cost only in this
manner. This warranty applies only to the
initial purchaser and is non-transferable.
The warranty covers only material or manufacturing
faults, not normal wear or damage to fragile parts
such as switches or rechargeable batteries. The appli-
ance is intended solely for private, not commercial, use.
If this product has been subjected to improper or
inappropriate handling, abuse, or interventions not
carried out by one of our authorised sales and
service outlets, the warranty will be considered void.
This warranty does not affect your statutory rights.
GB
DES UK LTD
Tel.: [phone] (£ 0,10/minute)
e-mail: [email protected]
IE
Kompernaß Service Ireland
Tel.: [phone] (0,082 €/Min.)
* Standard call rates apply.
Mobile operators may vary.
e-mail: [email protected]

10 GB/IE/CY
Disposal/ Declaration of Conformity/Manufacturer
Disposal
The packaging is made entirely of recy-
clable materials, which you may dispose
of at local recycling facilities.
Do not dispose of electrical
appliances in household waste.
In accordance with European Directive
2002/96/EC on used electrical and electronic
appliances and its implementation in national law,
used power tools must be collected separately and
recycled in an ecologically compatible manner.
Information on options for disposing of electrical
appliances after their useful life can be obtained
from your local or city council.
Declaration of Conformity/
Manufacturer
We, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Germany, hereby declare
that this product complies with the requirements
of the following EU directives:
EU Low Voltage Directive
(2006/95/EC):
EN60335-1,
EN60335-2-45
Electromagnetic compatibility
(2004/108/EC):
EN55014,
EN55014-2,
EN61000-3-2,
EN61000-3-3
Description of the device:
PARKSIDE Hot glue gun PHKP 500 SE
Bochum, 30.11.2009
Hans Kompernaß
- Managing Director -
We reserve the right to make technical modifica-
tions in the course of further development.

11FI
Sisällysluettelo
Johdanto
Määräystenmukainen käyttö........................................................................................Sivu 12
Varusteet........................................................................................................................Sivu 12
Toimituslaajuus ..............................................................................................................Sivu 12
Tekniset tiedot................................................................................................................Sivu 13
Turvallisuusohjeita
1. Työpaikkaturvallisuus................................................................................................Sivu 13
2. Sähköturvallisuus ......................................................................................................Sivu 13
3. Henkilöiden turvallisuus............................................................................................Sivu 13
4. Tarkkaavainen käsittely ja käyttö sähkölaitteilla.....................................................Sivu 14
Käyttö
Ennen käyttöönottoa .....................................................................................................Sivu 14
Käyttöönotto..................................................................................................................Sivu 14
Huolto ja hoito......................................................................................................Sivu 15
Huolto ..........................................................................................................................Sivu 15
Takuu ............................................................................................................................Sivu 15
Hävittäminen.........................................................................................................Sivu 15
Yhdenmukaisuus/Valmistaja.................................................................Sivu 16

12 FI
Kuumaliimapistooli PHKP 500 SE
Johdanto
Tutustu ehdottomasti ennen ensimmäistä
käyttöönottoa kaikkiin laitteen turvalli-
suusohjeisiin ja toimintoihin. Lue tämän
lisäksi seuraava käyttöohje. Säilytä tämä ohje hy-
vin. Siirrä myös kaikki asiakirjat mukana siinä tapa-
uksessa, että laite toimitetaan kolmannelle osapuolelle.
Määräystenmukainen käyttö
Laite soveltuu puun, pahvin, pakkausten, PVC-muovin,
kokolattiamaton, tiivisteiden, muovin, nahkan, kera-
miikan, lasin ja kankaan liimaamiseen toisiinsa sula-
teliimalla. Liimattavan materiaalin täytyy olla puh-
das, kuiva ja rasvaton. Kaikkea muuta käyttöä tai
laitteen muuttamista pidetään ei-määräystenmukai-
sena ja voi aiheuttaa merkittäviä tapaturmavaaro-
ja. Määräysten vastaisesta käytöstä aiheutuneista
vahingoista valmistaja ei ota mitään vastuuta.
Laitetta ei ole tarkoitettu ammattimaiseen käyttöön.
Varusteet
1Syöttökanava
2Merkkivalo
3Latausaseman verkkoliitäntä
4Latausasema, jossa laitepidin
5Työntösanka
6Sanka
7Tippuastia
8Suutin
9Suuttimen lämmönsuojakupu
10 Liimapistoolin verkkoliitäntä
11 Johto
Toimituslaajuus
1 kuumaliimapistooli PHKP 500 SE
1 latausasema, jossa laitepidin
1 johto
1 sanka
1 varasuutin (lyhyt)
1 vaihtosuutin (pitkä)
6 liimapuikkoa
1 kantolaukku
1 käyttöohje
Johdanto
Tässä käyttöohjeessa/laitteessa käytetään seuraavia kuvakkeita:
Lue käyttöohje! Tarkoitettu käytettäväksi ainoastaan
sisätiloissa!
V~Voltti (Vaihtojännite)
Viallisen verkkojohdon tai pistokkeen
käyttöön liittyvän sähköiskun aiheuttama
hengenvaara!
WWatti (Vaikutusteho) Suulakkeen tai liiman aiheuttama
(jopa 200°C) palovammojen vaara!
Suojausluokka II Työskentely ilman johtoa
Huomioi varoitus- ja turvaohjeet! Pidä suojakenkiä!
Pidä lapset loitolla sähkölaitteesta! Hävitä pakkaus ja laite ympäristöystä-
vällisesti!

13FI
Johdanto/ Turvallisuusohjeita
Tekniset tiedot
Nimellisjännite: 230V~50Hz
Nimellisottoteho: n. 40W (500W)
Kuumennusaika: n. 4min.
Suojausluokka: II/
Turvallisuusohjeita
HUOMIO! Kaikki ohjeet on luettava. Ohjeiden
noudattamattomuus voi aiheuttaa sähköiskun,
tulipalon ja/tai vaikeita tapaturmia.
SÄILYTÄ KAIKKI TURVA- JA MUUT OHJEET
TULEVAA TARVETTA VARTEN!
1. Työpaikkaturvallisuus
a) Pidä työpaikka puhtaana ja siivottuna.
Epäjärjestys ja huono valaistus voivat johtaa
tapaturmiin.
b) Laite ei saa olla kostea eikä sitä myöskään saa
käyttää kosteassa ympäristössä.
c) Lapsien ja asiattomien henki-
löiden läsnäolo työpaikalla
laitteen ollessa käynnissä ei
ole sallittua. Voit helposti menettää kontrollin
laitteeseen.
Lapset tai henkilöt, jotka kokematto-
muutensa tai tietämättömyytensä ta-
kia eivät ole kykeneviä käyttämään
laitetta tai joilla on fyysisiä, sensorisia
tai henkisiä vammoja, eivät saa käyt-
tää laitetta ilman valvontaa tai ilman,
että heidän turvallisuudestaan vas-
tuussa oleva ihminen on opastanut hei-
dät laitteen käyttöön. Lapsia on valvotta-
va, että he eivät ala leikkiä laitteella.
HUOMIO! Työkalu on asetettava sankansa 6
varaan, kun se ei ole käytössä.
2. Sähköturvallisuus
a) Laitteen pistokkeen pitää sopia pisto-
rasiaan. Pistoketta ei saa muuttaa
millään tavalla. Älä käytä adapteria
yhdessä suojamaadoitettujen laitteiden
kanssa. Alkuperäinen pistoke ja sopivat pisto-
rasia vähentävät sähköiskuvaaraa.
b) Vältä kosketusta maadoitettuihin pin-
toihin, kuten putkiin, lämpöpattereihin,
liesiin sekä jääkaappeihin. Vaarana on
saada sähköisku, jos kehosi on maadoitettu.
c) Älä pidä laitetta sateessa tai muussa
kosteudessa. Veden pääsy laitteeseen lisää
sähköiskuvaaraa.
d) Älä käytä laitteen johtoa vä-
ärin. Älä esimerkiksi kanna tai
ripusta laitetta johdosta tai
vedä pistotulppaa pistorasiasta pitä-
mällä kiinni johdosta. Pidä johto loitolla
kuumuudesta, öljystä, terävistä reu-
noista. Jos johto vioittuu tai katkeaa käytön
aikana, älä kosketa johtoa, vaan vedä heti pisto-
tulppa pois pistorasiasta. Vioittunut tai sotkeutunut
johto lisää sähköiskun vaaraa.
e) Jos työskentelet ulkotiloissa, käytä
silloin jatkokaapelia, jonka käyttö on
sallittu myös ulkotilaan. Ulkotilaan soveltu-
va kaapeli vähentää riskiä saada sähköisku.
3. Henkilöiden turvallisuus
a) Ole aina tarkkaavainen, tarkista aina,
mitä teet ja toimi järkevästi sähkölait-
teilla työskennellessäsi. Älä käytä
laitetta, jos olet väsynyt, käyttänyt
huumeita, alkoholia tai lääkkeitä.
Epätarkkaavaisuus laitetta käytettäessä voi
aiheuttaa vaikeita loukkaantumisia.
b) Vältä tapaturma- ja palovaa-
ra sekä terveyshaitat:
PALOVAARA! Liima ja suutin kes-
tävät kuumuutta 200°C saakka.
Älä tartu suuttimeen tai liimaan. Älä
jätä kuumaa liimaa ihmisten tai eläinten ulottu-

14 FI
ville. Liiman joutuessa vahingossa ihokontaktiin
pidä vauriokohtaa heti kylmän vesisuihkun alla
muutaman minuutin ajan. Älä yritä poistaa ihol-
le päässyttä liimaa.
4. Tarkkaavainen käsittely ja
käyttö sähkölaitteilla
a) Irrota ensin pistoke pistorasiasta, kun
aiot säätää laitetta, vaihtaa osia tai
jos asetat laitteen pois. Tämä toimenpide
estää laitteen uudelleenkäynnistyksen.
b) Säilytä laitteet pois lasten ulottuvilta.
Älä anna laitetta henkilöille, jos he ei-
vät ole tietoisia sen käytöstä eivätkä
ole lukeneet käyttöohjetta. Sähkölaitteet
ovat vaarallisia henkilöille, jotka eivät tunne
laitetta. Anna laitteen jäähtyä kokonaan ennen
kuin siirrät sen varastoon. Kuuma suutin voi ai-
heuttaa vahinkoja.
c) Hoida laitetta huolella. Tarkista, että
liikkuvat osat toimivat moitteettomas-
ti, eivät ole juuttuneet kiinni, murtuneet
tai vioittuneet niin, että se vaikuttaa
laitteen toimintoon negatiivisesti. Kor-
jauta vialliset osat ennen käyttöä. Monet
loukkaantumiset johtuvat juuri siitä syystä, että
laitetta ei ole huollettu.
d) Ohjaa johto aina laitteen taakse.
Käyttö
Ennen käyttöönottoa
Liimakohtien valmistelu:
Älä käytä mitään syttyviä liuotusaineita liima-
kohtien puhdistamiseen.
Ympäristön ja liimattavien materiaalien lämpötila
ei saa olla kylmempi kuin + 5°C eikä lämpimäm-
pi kuin + 50°C.
Liimakohtien täytyy olla puhtaita, kuivia ja ras-
vattomia.
Karheuta sileät pinnat ennen liimausta.
Lämmitä hiukan nopeasti jäähtyviä materiaaleja,
kuten esim. teräs paremman liiman tarttuvuuden
aikaansaamiseksi.
Ruuvaa haluttu suutin 8paikalleen ja asenna
asettelualusta 6.
 Käyttöönotto
Työskentely johdon kanssa:
1. Liitä johto
11 liimapistoolin verkkoliitäntään 10
(katso kuva F). Pistä pistotulppa pistorasiaan.
2. Käännä sanka
6eteen.
Aseta laite sen varaan
3. Työnnä liimapatruuna syöttökanavaan 1.
4. Anna laitteen kuumentua n. 4 minuutin ajan.
Laite on nyt käyttövalmis.
Työskentely ilman johtoa:
1. Liitä johto
11 latausaseman verkkoliitäntään 3.
Pistä pistotulppa pistorasiaan.
2. Pistä kuumaliimapistooli latausasemaan 4.
3. Työnnä liimapatruuna syöttökanavaan 1.
4. Anna laitteen kuumentua n. 4 minuutin ajan.
Laite on nyt käyttövalmis.
5. Toista kuumennusvaihe, jos liimaa tulee ulos
huonosti tai se on sitkeää.
Liimaaminen:
Paina työntösanka
5liiman valumisen säätä-
miseksi vaatimuksia vastaavasti.
1. Levitä liimaa pistemäisesti. Levitä liimaa siksak-
kimaisesti joustavilla materiaaleilla, kuten esim.
tekstiileillä.
2. Paina molempia liimattavia kappaleita yhteen
noin 30 sekunnin ajan heti liiman levittämisen
jälkeen. Liimakohta on n. 5 minuutin kuluttua
kestävä.
3. Aseta liimapistooli työkeskeytysten välillä aset-
telualustalle 6, tai aseta se varausasemaan 4.
4. Poista liimatähteet jäähtymisen jälkeen pois te-
rävällä veitsellä. Liimakohdat saa kuumennuksen
avulla jälleen irrotettua.
Laitteen pois päältä kytkeminen:
Vedä pistoke irti pistorasiasta.
Turvallisuusohjeita/Käyttö

15FI
Käyttö/Huolto ja hoito /Huolto/ Takuu /Hävittäminen
Suutinten vaihtaminen:
Käytä suojakäsineitä.
Anna laitteen kuumentua n. 4 minuutin ajan.
Vaihda suutin 8lämpimänä.
PALOVAMMOJEN VAARA!
Kosketa suutinta 8vain lämmön-
suojakuvusta 9.
Suuttimen kärki on kuuma!
Huolto ja hoito
Kuumaliimapistooli on huoltovapaa.
VAROITUS! Ennen töiden suorittamista lait-
teella, vedä aina pistoke irti pistorasiasta.
Säilytä laitetta aina kuivassa ja puhtaassa
paikassa.
Laitteen puhdistukseen ei saa käyttää mitään
teräviä esineitä. Laitteen sisään ei saa päästä
nesteitä.
Huolto
VAROLTUS! Anna laitteen huolto-
toimenpiteet pätevien ammattihenki-
löiden tehtäväksi. Käytä ainoastaan
alkuperäisiä varaosia. Näin varmistat
laitteen turvallisen toiminnan.
VAROLTUS! Laitteen pistokkeen tai
virtajohdon saa vaihtaa vain laitteen
valmistaja tai sen valtuuttama huolto-
piste. Näin varmistat laitteen turvallisen
toiminnan.
Takuu
Laitteella on 3 vuoden takuu alkaen osto-
päivästä. Laite on valmistettu huolellisesti.
Se on tarkistettu ennen toimitusta. Säilytä
ostokuitti todisteeksi takuun voimassaolos-
ta. Takuutapauksissa ota puhelimella yh-
teyttä huoltopisteeseesi. Vain siten saat
varmasti lähetettyä tuotteen veloituksetta.
Tämä takuu koskee vain ensimmäistä
ostajaa eikä sitä voi luovuttaa tuotteen
mukana.
Takuu koskee ainoastaan materiaali- tai valmistus-
virheitä tai akkujen. Takuu ei korvaa kuluvia osia tai
mahdollisesti viallisten osien, esimerkiksi kytkimen
aiheuttamia vahinkoja. Tuote on tarkoitettu ainoas-
taan yksityiseen käyttöön. Tuotetta ei siten saa käyt-
tää ammatillisiin tarkoituksiin.
Takuu raukeaa, jos tuotettta on käytetty tavalla, joka
ei vastaa tuotteen käyttötarkoitusta, tai muuten asi-
attomasti tai liian kovaa voimaa käyttäen. Takuu
raukeaa myös, jos jokin muu taho kuin valmistajan
valtuuttama huoltoliike on yrittänyt muuttaa tai kor-
jata tuotetta. Takuu ei rajoita käyttäjän yleistä kulut-
tajasuojaa.
FI
Kompernaß Service Suomi
Tel.: [phone]
(Soittamisen hinta lankaliitty-
mästä: 8,21 snt/puh + 5,9 snt/
min / Matkapuhelimesta: 8,21
snt/puh + 16,90 snt/min)
e-mail: [e-mail]
Hävittäminen
Pakkaus on valmistettu ympäristöystäväl-
lisistä kierrätettävistä materiaaleista.
Älä heitä sähkölaitteita
talousjätteiden joukkoon!
Eurooppalaisen direktiivin 2002 / 96 / EC mukaan,
joka koskee vanhoja sähkö- ja elektroniikkalaitteita
sekä muutosta kansalliseen oikeuteen, käytetyt säh-
kölaitteet täytyy kerätä erilleen ja toimittaa ympäris-
töllisesti oikeaan uudelleenkäyttöön.
Kysy loppuunkäytettyjen sähkölaitteiden hävitys-
mahdollisuuksista kuntasi tai kaupunkisi hallinnon
edustajilta.

16 FI
Yhdenmukaisuus/Valmistaja
Yhdenmukaisuus/Valmistaja
Me, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Saksa, määrittelemme täten
tämän tuotteen yhdenmukaiseksi seuraavien
EY-direktiivien kanssa:
EY-Pienjännitedirektiivi
(2006/95/EC):
EN60335-1,
EN60335-2-45
Sähkömagneettinen yhteensopivuus
(2004/108/EC):
EN55014,
EN55014-2,
EN61000-3-2,
EN61000-3-3
Koneen merkki:
PARKSIDE kuumaliimapistooli PHKP 500 SE
Bochum, 30.11.2009
Hans Kompernaß
- toimitusjohtaja -
Oikeudet teknisiin muutoksiin pidätetään
jatkokehitämistarkoituksessa.

17SE
Innehållsförteckning
Inledning
Avsedd användning......................................................................................................Sidan 18
De olika delarna ...........................................................................................................Sidan 18
I leveransen ingår..........................................................................................................Sidan 18
Anslutning limpistol........................................................................................................Sidan 19
Säkerhetsanvisningar
1. Säkerhet på arbetsplatsen .......................................................................................Sidan 19
2. Elsäkerhet..................................................................................................................Sidan 19
3. Personsäkerhet..........................................................................................................Sidan 19
4. Omsorgsfull hantering och användning av elverktyg.............................................Sidan 20
Handhavande
Före första användning.................................................................................................Sidan 20
Användning ...................................................................................................................Sidan 20
Underhåll och skötsel.....................................................................................Sidan 21
Service.........................................................................................................................Sidan 21
Garanti........................................................................................................................Sidan 21
Avfallshantering .................................................................................................Sidan 21
Konformitetsdeklaration/Tillverkarintyg....................................Sidan 22

18 SE
Inledning
Limpistol PHKP 500 SE
Inledning
Innan du börjar använda apparaten:
Gör dig förtrogen med alla säkerhets-
funktionerna och de olika funktionerna.
Läs nedanstående bruksanvisning. Förvara denna
bruksanvisning på säker plats. Se till att bruksanvis-
ningen alltid finns tillgänglig även vid vidare
användning av tredje man.
Avsedd användning
Verktyget är avsett för limning av trä, kartong, för-
packningar, PVC, mattor, tätningar, plast, läder,
keramik, glas och fibrer med hjälp av smält lim.
Materialen som skall limmas skall vara rena, torra
och fettfria. Varje annan användning gäller som icke
avsedd användning och kan medföra svåra olycks-
fallsrisker. Tillverkaren ansvarar inte för skador vilka
kan härledas ur felaktig hantering. Apparaten är
avsedd för privat bruk och inte för affärsdrivande
verksamhet.
De olika delarna
1Kanal
2Kontrollampa
3Nätanslutning laddare
4Laddare med verktygshållare
5Frammatningsbygel
6Stödbygel
7Droppfat
8Munstycke
9Munstyckets värmesköld
10 Nätanslutning limpistol
11 Nätkabel
I leveransen ingår
1 limpistol PHKP 500 SE
1 laddare med verktygshållare
1 nätkabel
1 stödbygel
1 extra munstycke (kort)
1 utbytesmunstycke (långt)
6 limstift
1 väska
1 bruksanvisning
Följande piktogram används i denna bruksanvisning/på produkten:
Läs bruksanvisningen! Får endast användas inomhus!
V~Volt (Växelspänning) Skadad nätsladd- eller kontakt kan
medföra elstötar och livsfara.
WWatt (Effekt)
Risk för brännskador på munstycke
eller lim föreligger (värme upp till
200°C)!
Skyddsklass II Arbeta utan kabel
Observera varningar och
säkerhetsanvisningarna! Använd skyddshandskar!
Håll barn på avstånd från elverktyg! Lämna in förpackningen och apparaten
till miljövänlig återvinning!

19SE
Inledning/ Säkerhetsanvisningar
Anslutning limpistol
Märkspänning: 230V~50Hz
Effekt: ca. 40W (500W)
Uppvärmningstid: ca. 4 minuter
Skyddsklass: II/
Säkerhetsanvisningar
OBS! Läs alla anvisningar. Felhantering vid
tillämpning av nedan angivna anvisningar kan
medföra elstötar, brand och/eller allvarliga
skador.
FÖRVARA ALLA SÄKERHETSINSTRUKTIONER
OCH ANVISNINGAR FÖR FRAMTIDA BEHOV!
1. Säkerhet på arbetsplatsen
a) Se till att arbetsplatsen är städad och i
ordning. Oreda och dålig belysning kan
medföra olycksfall.
b) Använd inte verktyget om den är fuktigt eller i
fuktig omgivning.
c) Se till att barn och andra per-
soner inte riskerar skador när
elverktyget används. Låt dig
inte störas under användningen, håll uppsikt
hela tiden.
Barn och personer med bristande
kunskaper eller erfarenhet samt per-
soner med nedsatta fysiska, motoriska
hinder, handikappade personer eller
barn skall om möjligt inte använda
apparaten utan uppsikt eller handled-
ning av säkerhetsansvarig person.
Barn skall hållas under uppsikt och får absolut
inte använda apparaten som leksak.
OBS! Detta verktyg skall placeras i sin stödbygel
6när det inte används.
2. Elsäkerhet
a) Apparatkontakten måste passa i utta-
get. Kontakten får inte modifieras på
något sätt. Använd inte adapterkon-
takter tillsammans med jordade verk-
tyg. Originalkontakter och passande uttag
minskar risken för elstötar.
b) Undvik kroppskontakt med jordade
ytor, t.ex. rör, värmeelement, spis och
kylskåp. Ökad risk för elstötar föreligger om
din kropp är jordad.
c) Använd aldrig verktyget i regn eller
väta. Inträngande vatten i en elektrisk apparat
ökar risken för elstötar.
d) Använd inte kabeln på annat
sätt än den är avsedd för, t.ex.
att bära verktyget, hänga
upp det. Dra inte i kabeln för att dra
ut kontakten, greppa tag i kontakten.
Se till att kabeln inte utsätts för värme, olja,
skarpa kanter. Rör inte kabeln och dra ut nät-
kontakten omedelbart om nätkabeln skulle
skadas eller kapas under pågående arbete.
Skadad eller invecklad kabel eller kontakt ökar
risken för elstötar.
e) Använd endast förlängningskablar
som är tillåtna för utomhusbruk om
verktyget används utomhus. Användning
av godkänd förlängningskabel för utomhusbruk
reducerar risken för elstötar.
3. Personsäkerhet
a) Var alltid medveten om vad du gör
och använd sunt förnuft. Använd inte
verktyget om ni är trött eller påverkad
av droger, alkohol eller läkemedel. Ett
ögonblick av ouppmärksamhet kan medföra
skador under användningen.
b) Undvik hälsorisker, bränn-
skador och personskador
RISK FÖR BRÄNNSKADOR!
Temperaturen för lim och munstycke
kan uppnå 200 °C. Ta aldrig direkt
på lim eller munstycke. Se till att inte spilla lim

20 SE
Säkerhetsanvisningar/Handhavande
på personer eller djur. Spola omedelbart av med
kallt vatten om lim kommer i kontakt med huden.
Försök inte ta bort lim som fastnat på huden.
4. Omsorgsfull hantering och
användning av elverktyg
a) Dra ut kontakten ur vägguttaget inn-
an du gör inställningar på verktyget,
byter tillbehörsdelar eller lägger un-
dan verktyget. Denna försiktighetsåtgärd
förhindrar oavsiktlig start av verktyget.
b) Placera ett elverktyg som inte används
utom räckhåll för barn. Låt inte perso-
ner använda verktyget utan att de
känner till användningen eller har läst
användningsinstruktionerna. Elverktyg
är farliga om oerfarna personer använder
dem. Låt verktyget svalna helt innan det ställs
undan. Varning för hett munstycke.
c) Ta hand om verktyget väl. Kontrollera
att rörliga delar fungerar utan problem
och inte kärvar, kontrollera även om
delar är brutna eller skadade eller
påverkar verktygets funktion nega-
tivt på något sätt. Reparera skadade
delar innan verktyget används. Många
olyckor har förorsakats av dåligt omhändertag-
na elverktyg.
d) Kontrollera att nätkabeln alltid ligger bakom
verktyget.
Handhavande
Före första användning
Förbereda limställen:
Använd inte flammbara lösningsmedel för
rengöring av limställen.
Omgivningstemperaturen och de material som
skall limmas får inte vara kallare än + 5°C eller
varmare än + 50 °C.
Limställen skall vara rena, torra och fettfria.
Rugga upp plana ytor före limningen.
Förvärm ev. material som svalnar snabbt, t.ex.
stål, för att förbättra limningen.
Skruva fast korrekt munstycke 8och montera
uppställningsstödet 6.
Användning
Arbeta med ansluten kabel:
1. Anslut nätkabel
11 med limpistolens nätanslut-
ning 10 (se bild F).
Stick in kontakten i vägguttaget.
2. Fäll ner stödbygeln 6.
Ställ verktyget i bygeln.
3. Skjut in en limpatron i kanalen 1.
4. Låt verktyget värma i ca. 4 minuter.
Verktyget är klart att använda.
Arbeta utan kabel:
1. Anslut nätkabel
11 med laddarens nätanslut-
ning 3.
Stick in kontakten i vägguttaget.
2. Stick in limpistolen i laddaren 4.
3. Skjut in en limpatron i kanalen 1.
4. Låt verktyget värma i ca. 4 minuter.
Verktyget är klart att använda.
5. Upprepa värmningen om limmet är segt eller
inte rinner ur kanalen på rätt sätt.
Limma:
Tryck in frammatningsbygel 5för att reglera
limflödet.
1. Applicera limmet punktvis. På textilier eller elas-
tiska material skall limmet appliceras i zickzack.
2. Tryck de båda limbelagda ytorna mot varandra
i ca. 30 sekunder efter limningen. Limningen är
klar efter ca. 5 minuter.
3. Placera limpistolen på uppställningsstödet 6
under avbrott i arbetet eller sätt tillbaka limpi-
stolen i laddningsstationen 4.
4. Ta bort ev. limrester med en skarp kniv. Limrester
kan även lösas genom upprepad uppvärmning.
Stänga av apparaten:
Dra ut nätkontakten.

21SE
Handhavande/ Underhåll och skötsel /Service /Garanti/Avfallshantering
Byta munstycke:
Använd skyddshandskar.
Låt verktyget värma i ca. 4 minuter. Byt mun-
stycket 8. när verktyget är varmt.
RISK FÖR BRÄNNSKADOR!
Ta bara i munstycket 8. där värme-
skölden sitter 9.
Munstyckets spets är hett!
Underhåll och skötsel
Hetlimpistolen är underhållsfri.
VARNING! Dra alltid ut nätkabeln innan du
utför åtgärder eller rengöring på verktyget.
Håll alltid verktyget rent och torrt.
 Använd inga skarpa föremål för att rengöra
verktyget. Fukt eller vätska får inte tränga in i
verktygets inre delar.
 Service
VARNING! Låt endast behörig
elektriker reparera utrustningen och
använd endast reservdelar i original.
Därmed säkerställs verktygets säkerhet.
VARNING! Låt alltid tillverkaren
eller kundtjänst byta nätkontakt eller
nätsladd. Därmed säkerställs verktygets
säkerhet.
Garanti
Du erhåller 3 års garanti på apparaten,
räknat från köpdatum. Apparaten är
omsorgsfullt tillverkad och har noggrannt
kontrollerats före leveransen. Var god
bevara kassakvittot som köpbevis. Vid
garantifall ber vi dig ringa till din service-
avdelning. Annars kan vi inte garantera
en kostnadsfri frakt av varan. Denna ga-
ranti gäller bara för den ursprunglige
köparen och kan inte överlåtas.
Garantin gäller endast för material- eller fabrikations-
fel, men inte för förbrukningsdelar eller för skador
på ömtåliga delar, t.ex. kontakter eller uppladdnings-
bara batterier. Produkten är endast avsedd för privat
bruk, inte för yrkesmässigt bruk.
Vid missbruk och ofackmässig behandling, använ-
dande av våld och vid ingrepp, som inte genomförs
av vår auktoriserade service-filial, upphör garantin
att gälla. Dina lagliga rättigheter inskränks inte av
denna garanti.
SE
Kompernaß Service Sverige
Tel.: [phone]
e-mail: [email protected]
Avfallshantering
Förpackningen består av miljövänligt
material som kan avfallshanteras vid
lokala återvinningsställen.
Kasta inte elektrisk utrustning
i hushållssoporna!
Enligt EU-direktiv 2002/96/EC gällande Begag-
nad elektrisk och elektronisk utrustning skall trasiga
eller begagnade elverktyg avfallshanteras separat
och tillföras återvinningen enligt gällande miljölag-
stiftning.
Informera dig om avfallshantering av begagnade
elektroutrustning hos din kommun.
