5DE/AT/CH
Einleitung................................................................................................................Seite 6
Bestimmungsgemäßer Gebrauch..............................................................................Seite 6
Teilebeschreibung......................................................................................................Seite 6
Technische Daten.......................................................................................................Seite 6
Lieferumfang...............................................................................................................Seite 7
Sicherheitshinweise.......................................................................................Seite 7
Allgemeine Sicherheitshinweise ................................................................................Seite 7
Vor der Inbetriebnahme ...........................................................................Seite 8
Inbetriebnahme................................................................................................Seite 8
Spritzrohr montieren ..................................................................................................Seite 8
Behälter des Drucksprühers füllen.............................................................................Seite 9
Betriebsdruck erzeugen.............................................................................................Seite 9
Sprühen.......................................................................................................................Seite 9
Drucksprüher transportieren................................................................Seite 10
Reinigung und Pflege...................................................................................Seite 10
Drucksprüher reinigen................................................................................................Seite 10
Schlauch und Pumpe reinigen...................................................................................Seite 10
Drucksprüher lagern ..................................................................................................Seite 11
Fehlerbehebung...............................................................................................Seite 11
Entsorgung............................................................................................................Seite 11
Service......................................................................................................................Seite 12

6 DE/AT/CH
Premium-Drucksprüher 5 L
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres
neuen Produkts. Sie haben sich damit für ein
hochwertiges Produkt entschieden. Machen
Sie sich vor der ersten Inbetriebnahme mit
dem Produkt vertraut. Lesen Sie hierzu auf-
merksam die nachfolgende Bedienungsan-
leitung und die Sicherheitshinweise. Benutzen
Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Bewahren
Sie diese Anleitung an einem sicheren Ort
auf. Händigen Sie alle Unterlagen bei Wei-
tergabe des Produktes an Dritte mit aus.
Bestimmungsgemäßer
Gebrauch
Das Produkt dient zum Versprühen von Flüssig-
keiten im Haus, Garten und Gewächshaus.
Als nicht bestimmungsgemäß gilt insbesondere
das Versprühen von Lösungsmitteln oder lö-
sungsmittelhaltigen Flüssigkeiten sowie Öl.
Das Produkt ist ausschließlich für den privaten
Gebrauch vorgesehen.
Der Drucksprüher dient ausschließlich zum
Versprühen von folgenden Flüssigkeiten im
Haus, Garten oder in Gewächshäusern:
- Wasser,
- Milde, PH-neutrale Reinigungsmittel
Die Sprühmittel dürfen nur in der vom Sprüh-
mittel-Hersteller angegebenen Konzentration
versprüht werden. Im Zweifelsfall erkundigen
Sie sich bitte beim Hersteller des Sprühmittels.
Der Drucksprüher ist ausschließlich für den
privaten Gebrauch vorgesehen.
Als nicht bestimmungsgemäß gilt insbesondere
das Versprühen von:
- Pflanzenschutzmitteln
- Unkrautvertilgungsmitteln
- Desinfektionsmitteln
- Düngemitteln
- Lösungsmitteln oder lösungsmittelhaltigen
Flüssigkeiten
- Öl
- leicht entzündlichen Flüssigkeiten
- ätzenden Flüssigkeiten wie Säuren oder
Laugen.

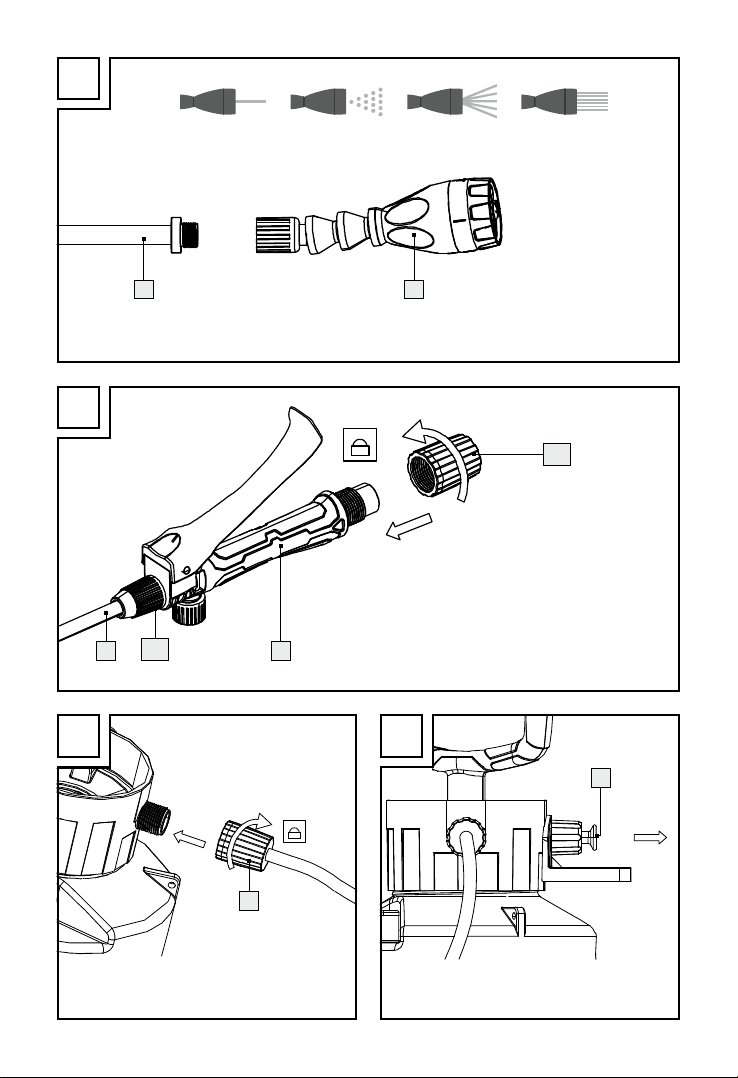

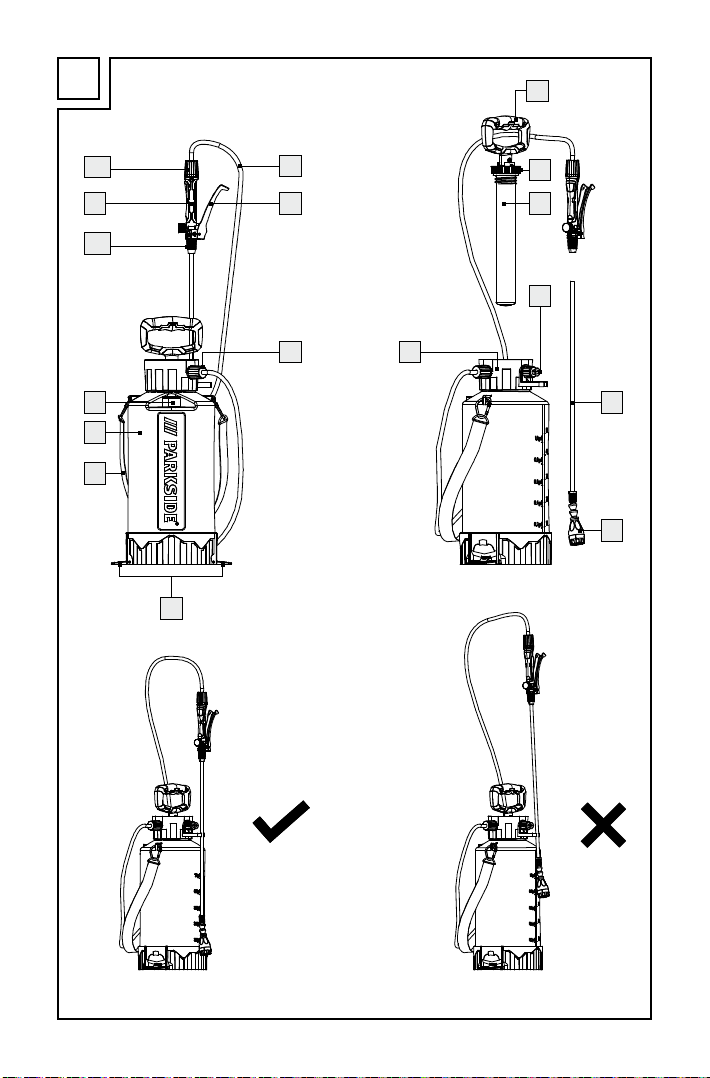

Teilebeschreibung (Abb. A)
1Handgriff der Pumpe
2Pumpe
2a Pumpenabdeckung
3Sicherheitsventil
4Manometer
5Behälter
6Trageriemen
7Spritzdüse
8Spritzrohr
9Überwurfmutter (Deckel)
10a Überwurfmutter (Sprüher-Handgriff)
10b Überwurfmutter (Schlauch)
11 Handgriff des Spritzrohrs
12 Schlauch
13 Auslösehebel
14 Deckel
15 Standfuß
Technische Daten
Abmessung
Behälter (ø x H): ca. 185 x 495mm
Gesamtgewicht, leer: ca. 1,5kg
Länge des Spritzrohrs: ca. 500mm
Füllinhalt: ca. 5l

7DE/AT/CH

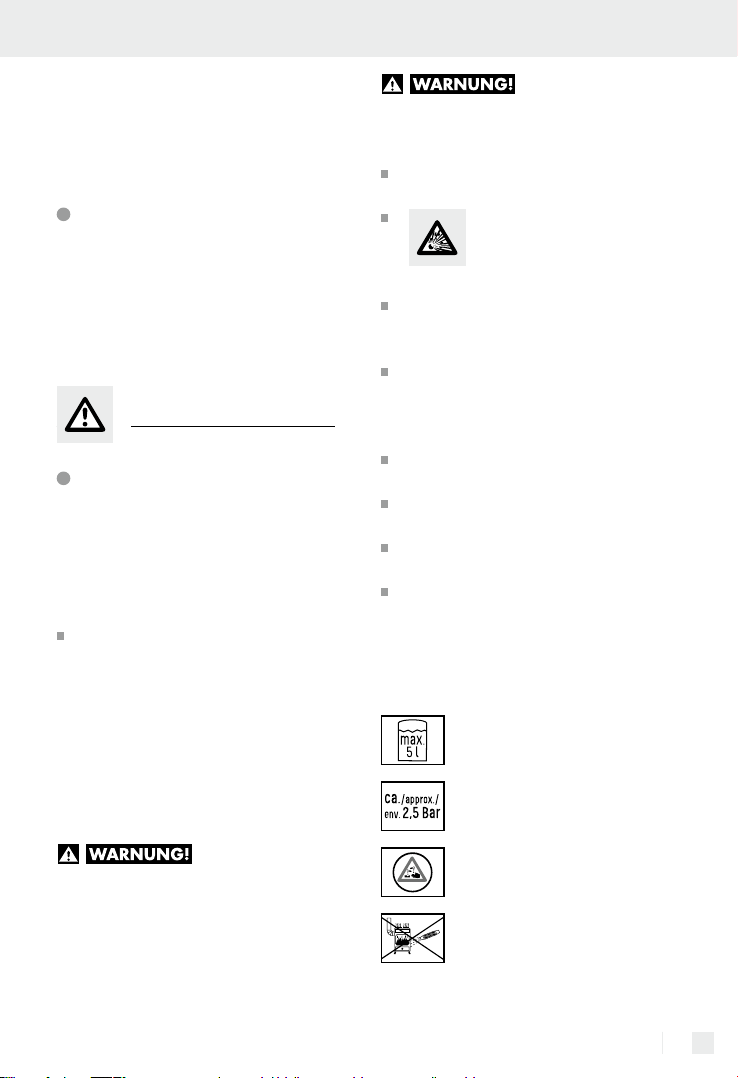

Max. zulässiger
Betriebsdruck: ca. 2,5bar
Einsatztemperatur: 0–40°C
Trageweise: seitlich mit Trageriemen
Lieferumfang
1 Drucksprüher
1 Spritzrohr
1 Trageriemen
1 Schlauch
1 Spritzdüse
1 Bedienungs-
anleitung
Sicherheitshinweise
Allgemeine
Sicherheitshinweise
BEWAHREN SIE ALLE SICHERHEITSHIN-
WEISE UND ANWEISUNGEN FÜR DIE
ZUKUNFT AUF!
Kinder oder Personen, denen es an
Wissen oder Erfahrung im Umgang mit
dem Gerät mangelt, oder die in ihren
körperlichen, sensorischen oder geistigen
Fähigkeiten eingeschränkt sind, dürfen
das Gerät nicht ohne Aufsicht oder
Anleitung durch eine für ihre Sicherheit
verantwortliche Person benutzen.
Kinder müssen beaufsichtigt werden,
damit sie nicht mit dem Gerät spielen.
VERLETZUNGS-
GEFAHR! Es besteht die Gefahr von
Hautverletzungen durch Kontakt mit dem
Sprühmittel. Tragen Sie beim Versprühen
geeignete Schutzkleidung, Handschuhe
und Atemschutz.
Führen Sie keine Repa-
raturen oder Veränderungen am Druck-
sprüher durch. Verändern oder reparieren
Sie keine Komponenten.
Reinigen Sie Ihre Hände und das Gesicht
nach dem Sprühen.
VORSICHT! EXPLOSIONS-
GEFAHR! Setzen Sie das
Gerät (leer oder gefüllt) keine r
direkten Sonneneinstrahlung aus!
Beachten Sie immer die chemischen
Herstellerangaben beim Arbeiten und
Mischen mit Sprühlösungen.
Lassen Sie vor jedem Öffnen des Behäl-
ters den Restdruck im Behälter durch
seitlichen Zug am Sicherheitsventil ab
(Abb. E).
Niemals gegen den Wind, in Wasser
oder Trinkwasserquellen sprühen.
Lassen Sie nach jeder Benutzung den
Restdruck ab.
Niemals das Sicherheitsventil abschrau-
ben oder entfernen.
Der Drucksprüher darf nicht verwendet
werden, wenn der Benutzer müde oder
krank oder unter Einfluss von Alkohol,
Drogen oder Medikamenten ist.
Erklärung der Symbole:
5-l-Drucksprüher
Zulässiger Betriebsdruck:
max. ca. 2,5bar
Keine ätzenden Stoffe
verwenden!
Sprühen Sie nicht auf elektrische
Geräte, elektrische Kabel und
Leitungen.

8 DE/AT/CH

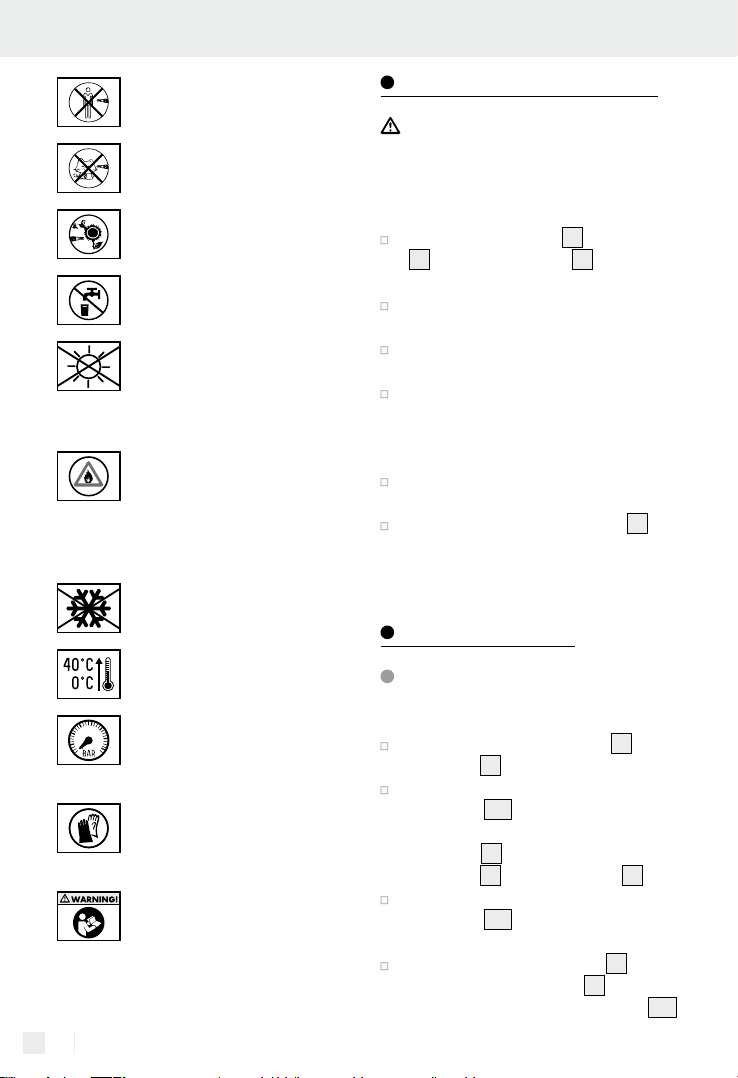

Sprühen Sie nicht
auf Personen!
Sprühen Sie nicht
auf Tiere!
Sprühen Sie nur
auf Pflanzen!
Benutzen Sie das Produkt
nicht zum Trinken!
Lassen Sie das unter Druck
stehende Spritzgerät nicht in
der Sonne stehen. Es besteht
Explosionsgefahr!
V
on offenen Flammen und W ärme-
quellen fernhalten. Gefäße dicht
schließen; brandsicher aufbe-
wahren! Keine leicht entzündli chen
Flüssigkeiten verwenden!
Vor Frost schützen und
frostfrei lagern.
Lagerung bei 0°C–40°C an
trockenen, staubfreien Orten.
Beobachten Sie beim Pumpen
stets das Manometer, um den
Betriebsdruck zu überprüfen.
Tragen Sie einen geeigneten
Schutzanzug, Handschuhe
oder eine Maske.
Lesen Sie vor dem ersten Gebrauch
sorgfältig die Anleitung.
Vor der Inbetriebnahme
VORSICHT! Sichere Funktion prüfen!
Prüfen Sie den Drucksprüher vor jedem
Benutzen auf sichtbare Beschädigungen
und sichere Funktion. Führen Sie hierzu
folgende Prüfungen durch:
Prüfen Sie den Behälter 5, den Schlauch
12
und den Trageriemen
6
auf sichtba re
Beschädigungen.
Prüfen Sie die Schlauchanschlüsse auf
festen Sitz.
Prüfen Sie die Rohranschlüsse auf
festen Sitz.
Pumpen Sie den leeren Drucksprüher
auf ca. 1bar auf.
Der Druck darf innerhalb von 30 Minuten
nicht mehr als ca. 0,5bar abfallen.
Pumpen Sie den Drucksprüher auf ca.
2bar auf.
Ziehen Sie das Sicherheitsventil 3
zur Seite.
Der Druck muss hörbar entweichen.
Inbetriebnahme
Spritzrohr montieren
(Abb. B–D)
Befestigen Sie die Spritzdüse 7am
Spritzrohr 8.
Lösen Sie die Überwurfmutter (Sprüher-
Handgriff) 10a durch Drehen im Uhr-
zeigersinn und setzen Sie sie auf das
Sprührohr 8. Stecken Sie dann das
Spritzrohr 8in den Handgriff 11 .
Drehen Sie die Überwurfmutter (Sprüher-
Handgriff) 10a gegen den Uhrzeiger-
sinn fest.
Befestigen Sie den Schlauch 12 am
Handgriff des Spritzrohrs 11 . Ziehen
Sie die Überwurfmutter (Schlauch) 10b

9DE/AT/CH
durch Drehen im Uhrzeigersinn fest.
Verbinden Sie den Schlauch 12 , indem
Sie die Überwurfmutter (Deckel) 9am
Behälter 5festziehen.
B ehälter des Drucksprüher s
füllen (Abb. F)
Hinweis: Vergewissern Sie sich vor dem
Einsatz über den einwandfreien Zustand
des Produktes.
Drücken Sie den Handgriff der Pumpe 1
nach unten und drehen Sie ihn gegen
den Uhrzeigersinn.
Hinweis: Um noch im Behälter 5vor-
handenen Druck abzulassen, ziehen Sie
das Sicherheitsventil 3zur Seite, bevor
Sie diesen öffnen.
Hinweis: Sie können die Standfüße
15
a
m unteren Ende der Flasche ausklappe n,
sodass das Produkt stabiler steht.
Ziehen Sie die Pumpe 2aus dem
Behälter 5.
Befüllen Sie nun den Behälter 5.
Hinweis: Befüllen Sie den Behälter 5
nur mit soviel Flüssigkeit, wie Sie für den
Einsatz benötigen (nicht mehr als max. 5l).
Befestigen Sie den Handgriff der Pumpe
1
an der Pumpenabdeckung
2a
. Setz en
Sie die Pumpe
2
wieder in den Behält er
5und drehen Sie den Handgriff der
Pumpe 1im Uhrzeigersinn bis zum
Anschlag.
Betriebsdruck erzeugen
Drehen Sie - bevor Sie mit dem Pumpen
beginnen - den Handgriff der Pumpe 1
gegen den Uhrzeigersinn, um diesen zu
entriegeln.
Bewegen Sie den Handgriff der Pumpe
1auf und ab, bis der Drucksprüher
maximal bis zum zulässigen Betriebs-
druck von 2,5bar aufgepumpt ist.
Beachten Sie zu diesem Zweck während
des Pumpvorgangs das Manometer 4.
Hinweis: Wenn der Luftdruck im Be-
hälter 52,5bar überschreitet, wird
automatisch Druck über das Sicherheits-
ventil 3abgelassen.
Drücken Sie den Handgriff der Pumpe 1
nach unten in die Aussparungen und
schrauben Sie ihn dann im Uhrzeiger-
sinn fest.
Lösen Sie nun das Spritzrohr 8aus der
Halterung.
Hinweis: Klappen Sie die Standfüße
15
aus und steigen Sie auf die Trittfläche,
wenn Sie auf dem Boden pumpen, um
eine größere Stabilität zu gewährleisten.
Klappen Sie die Standfüße 15 wieder
ein, indem Sie auf die mit „PUSH“ mar-
kierte Taste drücken, wenn Sie pumpen,
während Sie das Produkt auf der Schult er
tragen.
Sprühen
Hängen Sie den Drucksprüher mit dem
Trageriemen 6über die Schulter.
Hinweis: Stellen Sie sicher, dass sich
der Drucksprüher immer in senkrechter
Lage befindet. Nur so ist eine einwand-
freie Funktion möglich.
Halten Sie das Spritzrohr am Handgriff
11 fest und richten Sie die verstellbare
Spritzdüse 7z. B. auf eine Pflanze.
Hinweis: Sie können den Sprühkopf
drehen, um verschiedene Sprühfunktio nen
(Vollstrahl (Abb. B1), Nebelstrahl (Abb.
B2), Brausestrahl (Abb. B3), Regenstrahl

10 DE/AT/CH
(Abb. B4) zu wählen. Der Sprühkopf
verfügt über drei bewegliche Elemente,
mit denen Sie den gewünschten Sprüh-
winkel einstellen können (Abb. B).
Drücken Sie den Auslösehebel 13 , um
mit dem Sprühvorgang zu beginnen.
Lassen Sie den Auslösehebel 13 los,
um den Sprühvorgang zu beenden.
Hinweis: Wenn der Druck im Behälter
5nicht mehr zum Sprühen ausreicht,
pumpen Sie den Behälter 5wieder
maximal bis zum zulässigen Betriebsdruck
von 2,5bar auf. Sie können den Arbeits-
druck mittels des Manometers 4über-
prüfen (siehe „Betriebsdruck erzeugen“).
Um den Restdruck im Behälter 5abzu-
lassen, ziehen Sie das Sicherheitsventil 3
bis zum Anschlag zur Seite (Abb. E).
Drucksprüher transportieren
Transportieren Sie den Drucksprüh er
wie folgt:
Transport während des Gebrauchs
Hängen Sie den Trageriemen 6des
Drucksprühers über die Schulter.
Hinweis: Stellen Sie sicher, dass sich
d
er Drucksprüher während des Transpo rts
i
mmer in aufrechter Position befindet. Nu r
dann kann der Drucksprüher ordnungs-
gemäß funktionieren.
Transport nach Gebrauch
Drücken Sie den Handgriff der Pumpe
1erst nach unten und drehen Sie ihn
dann im Uhrzeigersinn.
Ziehen Sie das Sicherheitsventil 3so
weit zur Seite, bis der Restdruck aus dem
Behälter 5entweicht.
Halten Sie den Drucksprüher am Hand-
griff der Pumpe 1oder verwenden Sie
den Trageriemen 6.
Hinweis: Um Beschädigungen des
Behälters 5während des Transports zu
vermeiden, heben Sie den Drucksprüher
immer an und ziehen Sie ihn nie über
den Boden.
Reinigung und Pflege
Blasen Sie nicht mit dem Mund die Düsen
frei, falls diese verstopft sein sollten.
Hinweis: Reinigen Sie den Drucksprüher
nach jeder Verwendung! Leeren Sie die
Flasche nach jedem Gebrauch.
Drucksprüher reinigen
Schrauben Sie die Spritzdüse 7ab.
Reinigen Sie die Spritzdüse 7unter
fließendem Wasser.
Um eine verstopfte Spritzdüse 7zu
reinigen, benutzen Sie eine Nadel zum
Durchstoßen der Spritzdüse 7.
Spülen Sie den Drucksprüher und die
Schläuche mit Wasser.
Reinigen Sie die Oberflächen mit einem
feuchten Tuch.
Schlauch und
Pumpe reinigen
Um die Teile zu reinigen, gehen Sie vor
wie folgt:
Lösen Sie die Überwurfmutter (Schlauch)
10b
des Schlauchs
12
am Handgriff
11
und am Schlauchanschluss am Deckel
14
.
Drehen Sie den Handgriff der Pumpe 1
gegen den Uhrzeigersinn. Lösen Sie die

11DE/AT/CH
Pumpe 2und ziehen Sie sie aus dem
Deckel 14 heraus.
Reinigen Sie den Schlauch 12 und die
Pumpe 2unter fließendem Wasser.
Stecken Sie nach der Reinigung die
Pumpe 2wieder in die die dafür vor-
gesehene Öffnung am Deckel 14 und
schrauben Sie diesen wieder auf den
Behälter 5.
Befestigen Sie den Schlauch 12 wieder
am Schlauchanschluss am Deckel 14
und am Handgriff 11 des Spritzrohrs 8.
Drehen Sie die Überwurfmutter (Deckel)
9handfest an.
Drucksprüher lagern
Lassen Sie nach dem Gebrauch den
eventuell vorhandenen Restdruck im
Behälter ab. Ziehen Sie hierzu das
Sicherheitsventil zur Seite, bis Sie kein
Zischen mehr hören.
Reinigen Sie das Gerät gründlich und
lassen Sie es trocknen, bevor Sie es im
Winter einlagern. So vermeiden Sie eine
Beschädigung durch Frost.
Klappen Sie den Standfuß zusammen,
indem Sie auf die mit „PUSH“ markierte
Taste drücken, bevor Sie das Produkt
transportieren.
Bevor Sie den Drucksprüher lagern,
reinigen Sie diesen.
Entfernen Sie eventuell vorhandene
Restmengen von Spritzmitteln aus dem
Behälter 5und den Schläuchen.
Lagern Sie den Drucksprüher an einem
trockenen, staubfreien und frostfreien Ort.
Fehlerbehebung
Sollten die unten aufgeführten Maßnahmen
nicht zum Erfolg führen, benachrichtigen Sie
den Hersteller.
= Störung
= Mögliche Ursache
= Abhilfe
Im Behälter baut sich kein
Druck auf.
Die Pumpe ist nicht fest geschraubt.
Schrauben Sie die Pumpe fest ein.
Der Dichtungsring der Pumpe
2
ist ni cht
geschmiert.
Lösen Sie die Pumpenabdeckung 2a von
der Pumpe 2. Überprüfen Sie den Dich-
tungsring oder die Dichtung der Pumpe
2und fetten Sie den Dichtungsring.
Spritzdüse sprüht nicht.
Kein Druck vorhanden.
Bauen Sie Druck auf mit der Pumpe.
Die Spritzdüse ist verstopft.
Reinigen Sie die Spritzdüse.
Kein Spritzmittel im Behälter 5.
Füllen Sie Spritzmittel ein.
Die Einstellung des Sprühkopfs befindet
sich zwischen 2 Sprühfunktionen.
Achten Sie darauf, dass der Sprühkopf
korrekt eingestellt ist.
Entsorgung
Die Verpackung besteht aus umweltfreundli-
chen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausge-
dienten Produkts erfahren Sie bei Ihrer
Gemeinde- oder Stadtverwaltung.

12 DE/AT/CH
Service
Service Deutschland
Tel.: [phone]
E-Mail: [email protected]
Service Österreich
Tel.: [phone]
E-Mail: [email protected]
Service Schweiz
Tel.: [phone]
E-Mail: [email protected]

13GB/IE
Introduction..........................................................................................................Page 14
Proper use...................................................................................................................Page 14
Description of parts and features..............................................................................Page 14
Technical data............................................................................................................Page 14
Included items ............................................................................................................Page 15
Safety advice......................................................................................................Page 15
General safety advice ...............................................................................................Page 15
Before use..............................................................................................................Page 16
Bringing into use..............................................................................................Page 16
Attaching the spray tube............................................................................................Page 16
Filling the pressure sprayer container.......................................................................Page 16
Building up the operating pressure...........................................................................Page 17
Spraying .....................................................................................................................Page 17
Transport of the pressure sprayer....................................................Page 18
Cleaning and care...........................................................................................Page 18
Clean the pressure sprayer .......................................................................................Page 18
Cleaning the hose and pump....................................................................................Page 18
Store the pressure sprayer.........................................................................................Page 18
Troubleshooting ...............................................................................................Page 19
Disposal...................................................................................................................Page 19
Service......................................................................................................................Page 19

14 GB/IE
Premium 5L garden
pressure sprayer
Introduction
We congratulate you on the purchase of your
new product. You have chosen a high quality
product. Familiarise yourself with the prod-
uct before using it for the first time. In addi-
tion, please carefully refer to the operating
instructions and the safety advice below.
Only use the product as instructed and only
for the indicated field of application. Keep
these instructions in a safe place. If you pass
the product on to anyone else, please ensure
that you also pass on all the documentation
with it.
Proper use
The product is used for spraying liquids in the
home, garden and greenhouses. The spray-
ing of solvents or solvent-containing liquids
or oil is a particular example of improper use
of the product. This product is intended for
private use only.
The pressure spraying device is used only
for spraying the following fluids in the house,
garden or in greenhouses.
- Water,
- Mild, PH-neutral cleaning agents
The sprayed agent may only be sprayed in
the concentration specified by the manufac-
turer of the agent. If in doubt, consult the
manufacturer of the agent. The pressure spray-
ing device is designed for private use only.
Incorrect use includes, in particular, the
spraying of the following:
- Pesticides
- Weed sprays
- Disinfectants
- Fertilisers
- Solvents or liquids containing solvents
- Oil
- Easily flammable fluids
- Corrosive fluids such as acids or lye.
Description of parts
and features (Fig. A)
1Pump handle
2Pump
2a Pump cover
3Safety valve
4Pressure gauge
5Container
6Carrying strap
7Spray nozzle
8Spray tube
9Union nut (Cover)
10a Union nut (Sprayer handle)
10b Union nut (Hose)
11 Spray tube handle
12 Hose
13 Trigger
14 Cover
15 Feet
Technical data
Container
dimensions (ø x H): approx. 185 x 495mm
Overall weight,
empty: approx. 1.5kg
Length of spray tube: approx. 500mm
Capacity: approx. 5l

15GB/IE
Max. permissible
operating pressure: approx. 2.5bar
Operating
temperature: 0–40°C
Carrying method: At the operator‘s side,
using the carrying strap
Included items
1 Garden pressure
sprayer
1 Spray tube
1 Carrying strap
1 Hose
1 Spray nozzle
1 Operating
instructions
Safety advice
General safety advice
KEEP ALL THE SAFETY ADVICE AND
INSTRUCTIONS IN A SAFE PLACE FOR
FUTURE REFERENCE!
Children or persons who lack the knowl-
edge or experience to use the device or
whose physical, sensory or intellectual ca-
pacities are limited must never be allowed
to use the device without supervision or
instruction by a person responsible for
their safety. Children must never be al-
lowed to play with the device.
RISK OF INJURY!
There is a risk of injury to the skin resulting
from contact with the spray product.
Always wear suitable protective clothing,
gloves and breathing protection when
spraying.
Do not carry out any
repairs or modifications to the pressure
sprayer. Do not change or repair any
components.
Wash your hands and face after each
spraying session.
CAUTION! RISK OF
EXPLOSION! Do not place
the device (empty or full) in
direct sunlight!
Always read and observe the information
provided by the chemical manufacturer
when working with or mixing spray
solutions.
Release the residual pressure in the
container by pulling the safety valve to
the side before you open the container
(Fig. E).
Never spray into wind, water, or drinking
water source.
Release the residual pressure after
each use.
Do not unscrew or remove the safety valve.
The sprayer may not be used if the op-
erator is tired or ill or under influence
of alcohol, drugs or medication.
Explanation of the symbols used:
5-lpressure sprayer
Permissible operating pressure:
Max. approx. 2.5bar
Not for use with corrosive
substances!
Do not spray on electrical dev ices,
electrical cables or wires.
Do not spray on
people!
Do not spray on
animals!

16 GB/IE

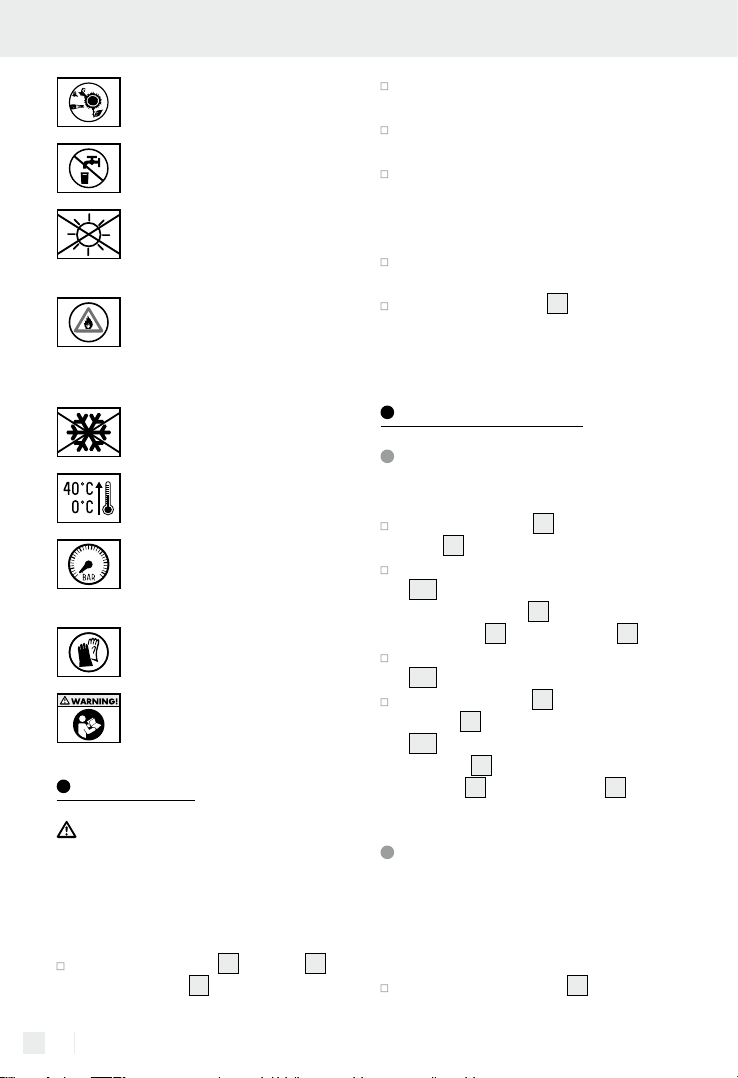

Spray on plants only!
Do not use the product
for drinks!
Do not leave the pressurized
spraying device standing in the
sun. There is a risk of explosion!
Keep away from naked flames
and heat sources. Seal containers
securely. Store in a fireproof way!
Do not use easily flammable fluids!
Protect from frost and store
away from frost.
Store at 0°C–40°C in a dry,
dust-free location.
When pumping, always watch
the manometer to check the
operating pressure.
Wear suitable protective
coating, glove or mask.
Before using for the first time,
pls read the instruction carefully.
Before use
CAUTION! Check that the device is
functioning properly! Check the pressure
sprayer before each use to ensure that
it is free of visible damage and is func-
tioning safely. To do this, carry out the
following tests and inspections:
Check the container
5
, the hose
12
an d
the carry strap 6for visible damage.
Check that the hose connections are
fitted tightly.
Check that the tube connections are
fitted tightly.
Pump the empty pressure sprayer to
approx. 1bar.
The pressure must not fall more than ap-
prox. 0.5bar in a space of 30 minutes.
Pump the pressure sprayer to approx.
2bar.
Pull the safety valve 3to the side.
You must be able to hear the pressure
escaping.
Bringing into use
Attaching the spray tube
(Fig. B–D)
Attach the nozzle 7to the spray
tube 8.
Loosen the union nut (sprayer handle)
10a in a clockwise direction and mount
to the spray tube 8. Then insert the
spray tube 8into the handle 11 .
Tighten the union nut (Sprayer handle)
10a in a anti-clockwise direction.
Connect the hose 12 to the spray tube
handle 11 . Tighten the union nut (hose)
10b in a clockwise direction. Connect
the hose 12 by fastening the union nut
(Cover) 9on the container 5.
Filling the pressure
sprayer container (Fig. F)
Note: Before using the product, check to
see that it is in good condition and free of
defects.
Press the pump handle 1downwards
and turn it anticlockwise.

17GB/IE
Note: Before you open the container
5,
pull the safety valve 3to the side to
release any residual pressure still present
in the container 5.
Note: You can unfold the feet 15 at
bottom of the bottle to have extra stability.
Draw the pump 2out of the
container 5.
Now fill the container 5.
Note: Fill the container 5with only
the amount of liquid that you actually
need for that particular spraying session
(not more than 5l).
Lock the pump handle 1to the pump
cover 2a . Place the pump 2back into
the container 5and turn the pump
handle 1clockwise as far as it will go.
Building up the
operating pressure
Turn the pump handle 1anti-clockwise
to unlock it before pumping.
Move the pump handle 1up and down
until the pressure sprayer has been
pumped up to a pressure not exceeding
the maximum permissible operating
pressure of 2.5bar. To ensure this value
is not exceeded, monitor the pressure
gauge 4during the pumping process.
Note: If the pressure of the air in the
container 5exceeds 2.5bar, the pres-
sure is automatically released through
the safety valve 3.
Press the pump handle 1downwards
into the recesses and turn it clockwise
to lock.
Now take the spray tube 8out of the
holder.
Note: Unfold the feet 15 and stand on
the step surface for better stability when
pumping on the ground.
Fold up the feet 15 by pressing the
“PUSH” button if you are pumping when
carrying the product on your shoulder.
Spraying
Hang the pressure sprayer over your
shoulder by the carrying strap 6.
Note: Ensure that the pressure sprayer
is always kept upright. Only when held
in this orientation will the sprayer work
properly.
Hold the spray tube firmly by the han-
dle 11 and direct the adjustable spray
nozzle 7e.g. at a plant.
Note: You can rotate the spray head
to change to different spray function:
Straight line (Fig. B1), Mist (Fig. B2),
Shower (Fig. B3), Rainfall (Fig. B4).
There are three movable section con-
nected to the spray head, so that you
can adjust to an appropriate angle for
spraying (Fig. B).
Press the trigger 13 to start the spraying
process.
Release the trigger 13 to stop the spray-
ing process.
Note: When the pressure in the con-
tainer 5is no longer sufficient to spray,
pump the container 5to increase the
pressure again up to but not exceeding
the maximum permissible operating
pressure of 2.5bar. You can check the
operating pressure using the pressure
gauge 4(see “Building up the operat-
ing pressure”).
Pull the safety valve 3to the side as
far as it will go to release the residual
pressure in the container 5(Fig. E).

18 GB/IE
Transport of the
pressure sprayer
Transport the pressure sprayer
as follows:
Transport during use
Hang the pressure sprayer with the
carrying strap 6over your shoulder.
Note: Make sure that the pressure
sprayer is always in an upright position.
Only then can the pressure sprayer func-
tion properly.
Transport after use
Press the pump handle
1
down and turn
it clockwise.
Pull the safety valve 3to the side as far
as it will release the residual pressure in
the container 5.
Carry the pressure sprayer by the pump
handle
1
or using the carrying strap
6
.
Note: To avoid damage to the contai ner
5during transport, always lift the pres-
sure sprayer and do not drag it across
the ground.
Cleaning and care
If the nozzle seems to be blocked, do
not try to blow it free with your mouth.
Note: Clean the pressure sprayer after ea ch
use! Empty the bottle after each use.
Clean the pressure sprayer
Unscrew the spray nozzle 7.
Clean the spray nozzle 7under running
water.
If the spray nozzle 7is clogged, clean
the nozzle 7by pushing a needle
through it.
Flush through the pressure sprayer, hoses
and tubes with water.
Clean the surfaces of the product with
a moist cloth.
Cleaning the hose and pump
To clean the parts, follow these steps:
Loosen the union nut (Hose) 10b on the
hose 12 on the handle 11 and on the
hose connection on the cover 14 .
Turn the pump handle 1counterclock-
wise. Loosen the pump 2and pull it out
from the cover 14 .
Clean the hose 12 and the pump 2
under running water.
After cleaning, reinsert the pump 2into
the opening provided for this purpose on
the cover 14 and screw this back onto
the container 5.
Fasten the hose 12 onto the hose connec-
tion on the cover 14 and the handle 11
of the spray tube 8once more.
Tighten the union nut (Cover) 9securely.
Store the pressure sprayer
Release any residual pressure still pre-
sent in the container after use. To do this,
pull the safety valve button to the side
until you can no longer hear the hiss of
escaping air.
Thoroughly clean the device and allow
it to dry before you put it away for the
winter. This will avoid frost damage.
Fold the foot step by pressing the “PUSH”
button before transport the product.

19GB/IE
Clean the pressure sprayer before
storing it away.
Remove any leftover spray product from
the container 5and the tube.
Store the pressure sprayer in a dry, dust-
free place away from frost.
Troubleshooting
If the measures listed below are not successfu l,
contact the manufacturer.
= Fault
= Potential causes
= Remedies
No pressure is established
in the container.
The pump is not firmly screwed into place.
Screw the pump firmly into place.
The sealing ring of the pump 2has not
been greased.
L oosen the pump cover
2a
from the p ump
2. Check the sealing ring or gasket of
the pump 2, grease the sealing ring of
the pump.
Spray nozzle does not spray.
No pressure present.
Generate pressure using the pump.
The spray nozzle is blocked.
Clean the spray nozzle.
No spray in the container 5.
Fill with spray.
The spray head is set between 2 spray
functions.
Set the spray head right.
Disposal
The packaging is made entirely of recyclable
materials, which you may dispose of at local
recycling facilities.
Contact your local refuse disposal authority
for more details of how to dispose of your
worn-out product.
Service
Service Great Britain
Tel.: [phone]
E-Mail: [email protected]
Service Ireland
Tel.: [phone]
E-Mail: [email protected]

20 FR/BE
Introduction..........................................................................................................Page 21
Utilisation conforme ...................................................................................................Page 21
Description des pièces...............................................................................................Page 21
Caractéristiques..........................................................................................................Page 21
Fourniture....................................................................................................................Page 22
Consignes de sécurité ..................................................................................Page 22
Instructions générales de sécurité .............................................................................Page 22
Avant la mise en service............................................................................Page 23
Mise en service..................................................................................................Page 23
Monter le tuyau de pulvérisation..............................................................................Page 23
Remplir le réservoir du pulvérisateur sous pression .................................................Page 24
Produire de la pression de service............................................................................Page 24
Pulvériser.....................................................................................................................Page 24
Transporter le pulvérisateur sous pression ..............................Page 25
Nettoyage et entretien...............................................................................Page 25
Nettoyer le pulvérisateur sous pression....................................................................Page 25
Nettoyer le tuyau et la pompe..................................................................................Page 26
Entreposer le pulvérisateur sous pression.................................................................Page 26
Dépannage...........................................................................................................Page 26
Traitement des déchets...............................................................................Page 27
Service après-vente.......................................................................................Page 27
