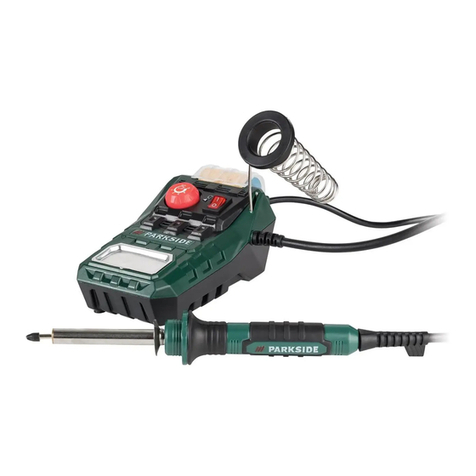

Parkside PLS 48 D2 User manual

REGELBARE LÖTSTATION / ADJUSTABLE
SOLDERING STATION / STATION DE
SOUDAGE RÉGLABLE PLS 48 D2
REGELBARE LÖTSTATION
Gebrauchanleitung
ADJUSTABLE SOLDERING STATION
Instructions for use
STATION DE SOUDAGE RÉGLABLE
Mode d’emploi
REGELBAAR SOLDEERSTATION
Gebruiksaanwijzing
IAN 306960
DE AT
GB
FR
PÁJECÍ STANICE S REGULACÍ TEPLOTY
Návod k použití
STACJA LUTOWNICZA Z REGULACJĄ
TEMPERATURY
Instrukcja obsługi
NASTAVITEĽNÁ SPÁJKOVACIA STANICA
Návod na použitie
SK
NL BE
BE
IE PL
CZ
OS
BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen
Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
Before reading, please unfold the page with the illustrations and familiarise
yourself with all the functions of the device.
Avant de lire, mettez en évidence la page avec les illustrations et familiarisez-
vous avec l’ensemble des fonctions de l’appareil.
Vouw voor u gaat lezen eerst de pagina met afbeeldingen open en lees
vervolgens over alle functies van het apparaat.
Než se pustíte do čtení, vyklopte stránku s obrázky a seznamte se se všemi
funkcemi přístroje.
Przed lekturą instrukcji należy rozłożyć stronę zawierającą ilustracje, a
następnie dokładnie zapoznać się ze wszystkimi funkcjami urządzenia.
Pred prečítaním tohto návodu si otvorte stranu s obrázkami a pozrite si všetky
funkcie zariadenia.
AT
GB
DE
DE / AT / BE Gebrauchsanleitung Seite 1
GB / IE Instructions for use Page 18
FR / BE Mode d’emploi Page 33
NL / BE Gebruiksaanwijzing Pagina 51
CZ Návod k použití Strana 67
PL Instrukcja obsługi Strona 82
SK Návod na použitie Strana 99
FR
CZ
PL
SK
NL BE
BE
IE
BE











1PLS 48 D2 DE | AT | BE |
Inhaltsverzeichnis
Einleitung .........................................2
Bestimmungsgemäßer Gebrauch ................................2
Ausstattung .................................................3
Lieferumfang ................................................3
Technische Daten ............................................ 3
Sicherheit .........................................4
Sicherheitshinweise........................................... 4
Vor der Inbetriebnahme............................8
Spiralfeder montieren ......................................... 8
Lötspitze einsetzen / wechseln .................................. 8
Inbetriebnahme ...................................9
Ein- / ausschalten und Temperatur einstellen ....................... 9
Lötschwamm ...............................................11
Löten .....................................................12
Wartung und Reinigung ...........................13
Entsorgung .......................................13
Gerät entsorgen ............................................13
Garantie der CFH Löt- und Gasgeräte GmbH ........12
Service ...................................................17
Importeur .................................................17

2 PLS 48 D2
| DE | AT | BE
REGELBARE LÖTSTATION
PLS 48 D2
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich
damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle
Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist für Elektroniklötungen im Freizeit- und Heimwerkerbereich
vorgesehen. Es ist dabei für Anwendungen wie Lötarbeiten, Schweißkleben
von Kunststoffen und das Aufbringen von Verzierungen bestimmt.
Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen
Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz
bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt
als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus
bestimmungswidriger Verwendung entstandene Schäden übernimmt der
Hersteller keine Haftung.

3PLS 48 D2 DE | AT | BE |
Ausstattung
nFeinlötkolben
oLötzinn
pAufbewahrungsfach für Lötspitze
qTemperaturregler
rEIN- / AUS-Schalter
sLötschwamm
tLötspitze
uSpiralfeder (Multifunktionshalterung)
vTransparente Abdeckung
Lieferumfang
1 Regelbare Lötstation PLS 48 D2
inkl. 2 Standard-Lötspitzen (1 x vormontiert)
1 Lötzinn, ø 1,0 mm, 10 g
1 Lötzinn, ø 1,5 mm, 10 g
1 Lötschwamm
1 Bedienungsanleitung
Technische Daten
Bemessungsspannung: 230 V ~ (Wechselstrom)
Bemessungsfrequenz: 50 Hz
Bemessungsaufnahme: 48 W
Temperaturbereich: ca. 100–500 °C
Netzkabel: 1,85 m vom Netzstecker bis zur Station;
1,00 m vom Feinlötkolben bis zur Station

4 PLS 48 D2
| DE | AT | BE
Sicherheit
Sicherheitshinweise
WARNUNG!
fWichtiger Hinweis: Lesen Sie diese
Gebrauchsanleitung aufmerksam durch,
um sich mit dem Gerät vertraut zu machen.
Bewahren Sie die Anweisung auf, um sie von
neuem lesen zu können. Zusammenbau und
Einstellungen,dievomHerstellervorgenommen
wurden, sind nicht zu verändern. Es kann
gefährlich sein, eigenmächtig am Gerät
bauliche Änderungen vorzunehmen, Teile zu
entfernen oder andere Teile zu verwenden,
die für das Gerät nicht vom Hersteller
zugelassen sind (bei eigenmächtig am Gerät
vorgenommenen baulichen Änderungen
besteht z.B. Verbrennungsgefahr).
Die Lötstation ist ausschließlich für den
privaten, nicht gewerblichen Betrieb im
trockenen Innenbereich vorgesehen.

5PLS 48 D2 DE | AT | BE |
Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzerwartung
dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdungen
zu vermeiden.
ACHTUNG GEFAHR VON
ELEKTRISCHEM SCHLAG! Die
Lötstation nicht verwenden,
wenn der Griff, die Netzleitung
oder der Stecker beschädigt
sind. Das Gerät niemals öffnen!
VERBRENNUNGSGEFAHR! Prüfen Sie vor der
Benutzung ob die Werkzeugspitze ordnungsgemäß

6 PLS 48 D2
| DE | AT | BE
am Gerät angebracht ist. Berühren Sie nie die
erhitzte Lötspitze oder das geschmolzene Lot. Es
besteht Verbrennungsgefahr. Lassen Sie das Gerät
unbedingtabkühlen,bevorSie Gerätekomponenten
wechseln, reinigen oder überprüfen. Die heiße
Werkzeugspitze und deren Aufnahme darf nicht mit
Haut, Haaren etc. in Verbindung gebracht werden.
Verbrennungsgefahr.
Lassen Sie den Feinlötkolben nach der Arbeit nur
an der Luft abkühlen. Auf keinen Fall mit Wasser
abschrecken!
VORSICHT! BRANDGEFAHR! Verwenden Sie
ausschließlich die Multifunktionshalterung zum
Ablegen des heißen Feinlötkolbens.
Bei Arbeitspausen muss der Feinlötkolben in der
Multifunktionshalterung abgelegt und das Gerät
von der Spannungsquelle getrennt werden.
Halten Sie das Gerät von brennbarem Material
fern.
Während der Verwendung keinen großen Druck
auf die Spitzen ausüben. Bei Druck können die
dünnen Spitzen verbiegen.
Ein Brand kann entstehen, wenn mit dem Gerät
nicht sorgsam umgegangen wird.
Lassen Sie das eingeschaltete Gerät nie

7PLS 48 D2 DE | AT | BE |
unbeaufsichtigt.
VORSICHT! VERLETZUNGSGEFAHR! Halten
Sie Ihre Hände vom erhitzten Werkstück fern.
Die Hitze kann durch das Werkstück hindurch
abgegeben werden.
VermeidenSiedenKontaktderheißenLötspitzemit
den Kunststoffteilen der Multifunktionshalterung.
Andernfalls kann es zu Beschädigungen am
Gerät kommen.
Ziehen Sie bei Gefahr sofort den Netzstecker
aus der Steckdose.
VORSICHT! VERGIFTUNGSGEFAHR! Atmen
Sie keine Dämpfe ein.
Sorgen Sie bei längeren Arbeiten, bei denen
gesundheitsgefährdende Dämpfe entstehen
können,immerfüreineausreichendeBelüftungder
Arbeitsstätte. Es wird empfohlen Schutzkleidung
wie Schutzhandschuhe, Mundschutz sowie eine
Arbeitsschürze zu tragen.
Vermeiden Sie es, in Räumen, in denen gelötet
wird, zu essen, zu trinken und zu rauchen.
Andernfalls könnten an den Händen haftende
Bleispuren über Lebensmittel oder Zigaretten in
den menschlichen Organismus gelangen.
Entfernen Sie vor der Benutzung brennbare
Gegenstände, Flüssigkeiten und Gase aus dem
Arbeitsbereich des Gerätes. Halten Sie Ihren
Arbeitsbereich sauber um Unfällen vorzubeugen.

8 PLS 48 D2
| DE | AT | BE
Waschen Sie sich nach dem Löten immer gründlich
die Hände.
Werfen Sie Lötabfälle nie in den Hausmüll.
Lötabfälle gehören zum Sondermüll. Nationale
und internationale Sicherheits-, Gesundheits-, und
Arbeitsschutzvorschriften sind zu beachten.
Nach Gebrauch das Gerät auf den Ständer
auflegenundabkühlenlassen,bevoresweggepackt
wird.
Wenn das Gerät nicht benutzt wird, bewahren
Sie es an einem sicheren Ort und vor Staub und
Feuchtigkeit geschützt auf.
Vor der Inbetriebnahme
Spiralfeder montieren
Stecken Sie den Bügel der Spiralfeder ubis zum Anschlag in die dafür
vorgesehene Aussparung der Lötstation (siehe Ausklappseite).
Lötspitze einsetzen / wechseln
VORSICHT! VERBRENNUNGSGEFAHR!
fHeizen Sie den Lötkolben nnie ohne Lötspitze tauf.

9PLS 48 D2 DE | AT | BE |
Das Entfernen der Lötspitze darf nur bei ausgeschaltetem Gerät und bei
abgekühlter Lötspitze erfolgen.
Die Lötspitze verfügt über ein Schraubgewinde und lässt sich somit
schnell und einfach am Lötkolben auswechseln.
Drehen Sie die Lötspitze gegen den Uhrzeigersinn heraus.
Drehen Sie die Lötspitze im Uhrzeigersinn fest.
Inbetriebnahme
Ein- / ausschalten und Temperatur einstellen
Einschalten und Temperatur einstellen:
Stecken Sie den Netzstecker in eine passende Steckdose und drücken Sie den
EIN- / AUS-Schalter rin die Position „I“. Drehen Sie den Temperaturregler
qund stellen Sie so die gewünschte Temperatur ein.
HINWEIS
fVor dem Gebrauch die Schutzkappe von der Lötspitze t
entfernen.
fVor der ersten Inbetriebnahme der Lötstation und auch bei
Verwendung jeder neuen Lötspitze muss die Lötspitze tzunächst
verzinnt werden.
fVoraussetzung für einwandfreie Lötungen ist die Verwendung
eines geeigneten Lötzinns. Zudem können perfekte Lötstellen
nur dann erreicht werden, wenn die richtige Löttemperatur

10 PLS 48 D2
| DE | AT | BE
erreicht wird. Bei zu niedriger Löttemperatur fließt das Lötzinn
nicht genügend und verursacht unsaubere Lötstellen (sog. kalte
Lötstellen). Durch zu hohe Löttemperaturen verbrennt das Lötmittel
und das Lötzinn fließt nicht. Darüber hinaus können die zu
bearbeitenden Materialien zerstört werden.
Nachstehend Temperatureinstellungen für die gängigsten Anwendungen. Je
nach Lötzinn / Hersteller sind Unterschiede möglich. Die Stufen besitzen keine
Einrastfunktion welcher eine immer gleiche Einstellung in der vorgewählten
Stufe gewährleisten. Geringfügige Abweichungen möglich.
Stufe min = Raumtemperatur
Stufe 1 = ca. 100 °C – Aufwärmstufe und für Lote mit
entsprechend niedriger Schmelztemperatur.
Stufe 2 = ca. 200 °C – Schmelzpunkt der häufigst verwendeten
Weichlote.
Stufe 3 = ca. 300 °C – Normalbetrieb, z.B. bei der Verwendung
von bleifreiem Lötzinn.
Stufe 4 = ca. 400 °C – hohe Löttemperatur, z.B. zum Entlöten kleiner
Lötstellen.
Stufe 5 = ca. 500 °C – maximale Löttemperatur, z.B. zum Entlöten
großer Lötstellen.

11PLS 48 D2 DE | AT | BE |
Ausschalten
HINWEIS
fStellen Sie den Lötkolben nnach Gebrauch immer wieder
zurück in die Spiralfeder u.
Drücken Sie den EIN- / AUS-Schalter rin die Position „0“. Ziehen
Sie bei Nichtgebrauch den Netzstecker aus der Steckdose.
Lötschwamm
ACHTUNG
fDie heiße Lötspitze tdarf niemals mit einem trockenen
Lötschwamm sin Berührung kommen. Andernfalls kann der
Lötschwamm beschädigt werden.
HINWEIS
fDer Lötschwamm dient zum Reinigen der Lötspitze.
fFeuchten Sie den Lötschwamm an, bevor Sie ihn benutzen.

12 PLS 48 D2
| DE | AT | BE
Löten
Dämpfe können beim Einatmen u.a. zu Kopfschmerzen und
Ermüdungserscheinungen führen.
Der Lötkolben ist mit einer Nennleistung von 48 Watt ideal für
Elektroniklötungen.
Durch seine Bauform ist er besonders für schwer zugängliche und feine
Lötarbeiten geeignet.
Reinigen Sie die Lötspitze tam feuchten Lötschwamm s.
Nach dem Reinigen muss die Lötspitze verzinnt werden. Verzinnen Sie
die heiße Lötspitze hierzu durch das Abschmelzen von Lötzinn o.
Führen Sie die Lötspitze an die Lötstelle heran und erhitzen Sie diese.
Bringen Sie das Lötzinn (mit Flussmittel) zwischen Lötstelle und Lötspitze
zum Schmelzen.
Führen Sie weiteren Lötzinn hinzu, bis die gesamte Lötstelle benetzt ist.
Entfernen Sie anschließend sofort die Lötspitze, um das geschmolzene
Lot nicht zu überhitzen.
Lassen Sie das Lot erstarren und vermeiden Sie Erschütterungen.
HINWEIS
fDas Flussmittel ist entweder im Lot enthalten oder es wird separat
angewendet. Informieren Sie sich beim Kauf über die Art der
Anwendung und das geeignete Lötmittel.

13PLS 48 D2 DE | AT | BE |
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Ziehen Sie immer den Netzstecker aus
der Steckdose und lassen Sie das Gerät
abkühlen, bevor Sie Arbeiten am Gerät
durchführen.
Reinigen Sie das Gerät nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein
mildes Reinigungsmittel.
Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel
oder Reiniger, die Kunststoff angreifen.
Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.
HINWEIS
fErsatzteile (wie z. B. Lötspitzen) können Sie über unsere Service
Hotline bestellen.
Entsorgung
Gerät entsorgen
Die Verpackung besteht aus umweltfreundlichen Materialien, die
Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten

14 PLS 48 D2
| DE | AT | BE
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei
Ihrer Gemeinde- oder Stadtverwaltung.
Garantie der CFH Löt- und Gasgeräte GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von
Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im
Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den
Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den
Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material-
oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl
– für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus,
dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg
(Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das
reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des
Produkts beginnt kein neuer Garantiezeitraum.

15PLS 48 D2 DE | AT | BE |
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt
auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene
Schäden und Mängel müssen sofort nach dem Auspacken gemeldet
werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und
vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese
Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung
ausgesetzt sind und daher als Verschleißteile angesehen werden können
oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus,
Backformen oder Teile die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß
benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des
Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke und Handlungen, von denen in
der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind
unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen
Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten
Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

16 PLS 48 D2
| DE | AT | BE
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie
bitte den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer
(z. B. IAN 12345) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur,
auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf
der Rück- oder Unterseite.
Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie
zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des
Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht
und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden.

17PLS 48 D2 DE | AT | BE |
Auf www.lidl-service.com können Sie diese und viele weitere
Handbücher, Produktvideos und Software herunterladen.
Serviceadresse & Importeur
CFH Löt- und Gasgeräte GmbH
Bahnhofstraße 50
D-74254 Offenau
Germany
Tel.: [phone] / 95 94-0
Fax.: [phone] / 95 94-44
Internet: www.CFH-GmbH.de
E-Mail: [e-mail]
Technische und optische Änderungen vorbehalten.
