Parkside PDSS A1 User manual

IAN 89565
AIR TOOL SET PDSS A1
DRUCKLUFT-ZUBEHÖR-SET
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
AIR TOOL SET
Operation and Safety Notes
Translation of original operation manual
TRYKLUFT-TILBEHØRSSÆT
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale driftsvejledning
TRYCKLUFTSTILLBEHÖR, SET
Bruksanvisning och säkerhetsanvisningar
Översättning av bruksanvisning i original
PAINEILMASARJA
Käyttö- ja turvaohjeet
Alkuperäisen käyttöohjeen käännös

GB/IE Operation and Safety Notes Page 5
FI Käyttö- ja turvaohjeet Sivu 11
SE Bruksanvisning och säkerhetsanvisningar Sidan 17
DK Brugs- og sikkerhedsanvisninger Side 23
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 29
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.
Käännä ennen lukemista molemmat kuvalliset sivut esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.
Vik ut båda bildsidorna och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens/maskinens funktioner.
Før du læser, vend begge sidene med billeder frem og bliv bekendt med alle apparatets funktioner.
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.

A
9
8
B
4
6
7
6
8
4
9
14 15 16
5
2
1
3
10 12 13 911 161514

5GB/IE
Table of contents
Introduction
Proper use............................................................................................................................................Page 6
Features and equipment.....................................................................................................................Page 6
Included items .....................................................................................................................................Page 6
Technical data.....................................................................................................................................Page 6
Safety advice...............................................................................................................................Page 6
Original accessories / attachments ....................................................................................................Page 7
Bringing into use
Connecting the compressed air source .............................................................................................Page 7
Using the tyre inflator gauge..............................................................................................................Page 7
Using the blow gun.............................................................................................................................Page 8
Maintenance and cleaning...............................................................................................Page 8
Service centre..............................................................................................................................Page 8
Warranty.........................................................................................................................................Page 8
Disposal............................................................................................................................................Page 9
Declaration of Conformity/Manufacturer..........................................................Page 9

6 GB/IE
Safety advice/Bringing into useIntroduction/Safety advice
Air tool set PDSS A1
Q
Introduction
We congratulate you on the purchase of your new
device. You have chosen a high quality product. The
instructions for use are part of the product. They
contain important information concerning safety,
use and disposal. Before using the product, please
familiarise yourself with all of the safety information
and instructions for use. Only use the unit as de scribed
and for the specified applications. If you pass the
product on to anyone else, please ensure that you
also pass on all the documentation with it.
Q Proper use
This tyre inflator gauge is intended for pumping up
cycle tyres, inflatable boots, inflatable mattresses,
balls etc. The blow gun is intended for cleaning
and blowing out material from objects and difficult
to access places. Any other use or modification to
the device shall be considered as improper use and
could give rise to considerable risk of accident. We
will not accept liability for loss or damage arising
from improper use. The device is intended for private
domestic use only.
Q Features and equipment
1Gauge
2Tyre inflator gauge
3Deflator valve
4Plug-in nipple
5Hose with valve connector, straight
6Trigger
7Blow gun
8Extension nozzle
Accessory:
9Cap for 14 , 15 , 16
10 Ball needle
11 Universal adapter,
for valves with internal Ø of approx. 9mm
12 Universal adapter,
for valves with internal Ø of approx. 6mm
13 Valve adapter, e.g. for cycle tyre valves
14 Universal adapter.
for valves with internal Ø of approx. 8mm
15 Adapter for screw valves, e.g. on inflatable
dinghies
16 Adapter for deflator valves
Q Included items
1 Tyre inflator gauge
1 Blow gun
2 Extension nozzles
1 Adapter set (8-piece)
1 Operating instructions
Q Technical data
Working pressure: Max. 8 bar
Compressed air quality: Cleaned, oil- and
condensate-free
Volume flow rate: Typically 170–300
Ltr./ Min.
Sound pressure level: 86dB(A)
Sound power level: 98dB(A)
Values determined in accordance with EN 14462
(EN1953/A1:2009).
Q
Safety advice
Read all the
safety advice and instructions.
Failure to observe the safety advice
and instructions could result in serious injury and /
or damage to property.
Keep all the safety advice and instruc
tions
in a safe place for future reference!
Check the air pressure with
a suitable manometer after filling.
DANGER OF SUFFOCA-
TION! Working with nitrogen presents

7GB/IE
Safety advice/Bringing into useIntroduction/Safety advice
a danger of suffocation! Work in well
ventilated spaces only.
RISK OF FIRE, EXPLOSION
AND DAMAGE TO HEALTH! The device
must be used in well-ventilated areas only.
DANGER OF INJURY!
Never exceed the maximum allowable working
air pressure of 8 bar. Use a pressure reducer
to set the working air pressure.
RISK OF RECOIL FORCES!
High working pressures can give rise to recoil
forces that under certain conditions can result
in danger from continuous loading.
DANGER OF INJURY! IMPROPER USE!
Never point the device at people or animals.
DANGER OF INJURY!
Never use oxygen or other combustible gas as
the energy source.
DANGER OF INJURY!
First disconnect the hose from the
compressed air source and only then
disconnect the compressed air supply
hose from the device. This will ensure that
the compressed air supply hose does not wave
around or recoil in an uncontrolled manner.
For your own safety, wear suitable
personal protective equipment.
Keep children and other people away
while you are operating the device.
Distractions can cause you to lose control of
the device.
Disconnect the device from the compressed air
source before carrying out any repairs or main-
tenance of the device or moving it to another
location.
When removing the hose coupling, hold the
hose tightly in your hand to avoid injury
caused by the hose shooting backwards.
Look out for damage on the device.
Check the device for damage before bringing
it into use. Do not use the device if you discov-
er any defects.
Do not kink the device’s hose, otherwise you
may damage it.
NOTE! Observe the safety advice provided
by the manufacturer of your inflatable article.
Do not remove rating plates or labels - they
are safety-relevant parts of the device.
If you are inexperienced in the use of this type
of device, you should seek out information or
training to learn how to handle it safely.
Q Original accessories/
attachments
Use only the accessories and attach-
ments detailed in the operating in-
structions. The use of accessories other than
those recommended in the operating instructions
could lead to you being in danger of injury.
Q
Bringing into use
Q Connecting the
compressed air source
NOTE: Operate the product only with cleaned, conden-
sate- and oil-free compressed air and never exceed the
maximum working air pressure at the device of 8 bar.
NOTE: The compressed air source must be fitted
with a (filter)/pressure reducer so that the air pres-
sure can be regulated.
Connect the product to a suitable compressed air
source by connecting the quick-release coupling
of the air supply hose with the plug-in nipple 4to
the product. It locks itself in place automatically.
Q Using the tyre inflator gauge 2
1. Place the valve connector 5on to the valve.
Schrader valve
(e.g. often used on mountain bikes)
2. Press the trigger 6to start the delivery of air.

8 GB/IE
Warranty/Disposal /Declaration of Conformity /ManufacturerBringing into use/Maintenance and cleaning/ Service centre/Warranty
3. Release the trigger 6to stop the delivery of air.
Read off the filling pressure on the gauge 1.
4. If the object is overfilled with air (air pressure
too high): Press the deflator valve 3to release
some air.
5. Press the lever of the valve connector 5down-
wards and pull the valve connector 5off the
valve.
6. After you finish work, disconnect the device
from the compressor.
NOTE: First disconnect the hose from the com-
pressor and only then disconnect the compressed
air supply hose from the device. This will ensure
that the compressed air supply hose does not
wave around in an uncontrolled manner.
Using accessories:
Press the lever of the valve connector 5and
insert the desired accessory 10 to 13 or the
cap 9into the valve connector 5.
Presta valve, e.g. cycle tyre valve
Dunlop valve, traditional cycle tyre valve
TIP: Use the valve adapter 13 for the cycle tyre
valves shown.
Q Using the blow gun 7
1. Screw an extension nozzle 8on to the blow
gun 7.
2. Press the trigger 6to start the delivery of air.
3. Release the trigger 6to stop the delivery of air.
4. After you finish work, disconnect the device
from the compressor.
NOTE: First disconnect the hose from the com-
pressor and only then disconnect the compressed
air supply hose from the device. This will ensure
that the compressed air supply hose does not
wave around in an uncontrolled manner.
Q
Maintenance and cleaning
DANGER OF INJURY!
Always disconnect the device from the compres sed
air source before you clean or maintain it.
The device requires no maintenance.
Do not use sharp objects for cleaning the device.
Do not allow any liquids to enter the device.
Otherwise the device could be damaged.
Clean the device frequently; for best results, do
this immediately after you have finished using it.
Clean the housing with a dry cloth.
Q
Service centre
Have your device
repaired only by qualified specialist
personnel using original manufacturer
parts only. This will ensure that your device
remains safe to use.
QWarranty
The warranty for this appliance is for 3
years from the date of purchase. The ap-
pliance has been manufactured with care
and meticulously examined before deliv-
ery. Please retain your receipt as proof of
purchase. In the event of a warranty claim,
please make contact by telephone with our

9GB/IE
Warranty/Disposal /Declaration of Conformity /ManufacturerBringing into use/Maintenance and cleaning/ Service centre/Warranty
Service Department. Only in this way can a
p
ost-free despatch for your goods be assured.
The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile compo-
nents, e.g. buttons or batteries. This product is for pri-
vate use only and is not intended for commercial use.
The warranty is void in the case of abusive and im-
proper handling, use of force and internal tamper-
ing not carried out by our authorized service branch.
Your statutory rights are not restricted in any way
by this warranty.
The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.
GB
Service Great Britain
Tel.: [phone]
(0,10 GBP/Min.)
e-mail: k[email protected]
IAN 89565
IE
Service Ireland
Tel: [phone]
(0,08 EUR/Min. (peak)
0,06 EUR/Min. (off peak))
e-mail: k[email protected]
IAN 89565
Q
Disposal
The packaging is wholly composed of
environmentally-friendly materials that can
be disposed of at a local recycling centre.
Do not dispose of the product with
household rubbish!
Contact your local refuse disposal authority for
more details of how to dispose of your worn out
electrical devices.
Q Declaration of Conformity/
Manufacturer
We, KOMPERNASS GMBH, the person responsible
for documents: Mr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare that
this product complies with the following standards,
normative documents and EU directives:
Machinery Directive
(2006/42/EC)
Applicable harmonized standards
DIN EN 1953:1998+A1:2009
(EN 1953:1998+A1:2009)
DIN 31000:1979+A1:2007
Type/ Device description:
Air tool set PDSS A1
Date of manufacture (DOM): 03–2013
Serial number: IAN 89565
Bochum, 31.03.2013
Semi Uguzlu
- Quality Manager -
We reserve the right to make technical modifica-
tions in the course of further development.

10
Sisällysluettelo

11FI
Sisällysluettelo
Johdanto
Määräystenmukainen käyttö............................................................................................................... Sivu 12
Varustus ................................................................................................................................................ Sivu 12
Toimitukseen kuuluu ............................................................................................................................. Sivu 12
Tekniset tiedot....................................................................................................................................... Sivu 12
Turvallisuusohjeet..................................................................................................................... Sivu 12
Alkuperäiset varusteet/-lisälaitteet..................................................................................................... Sivu 13
Käyttöönotto
Paineilmalähteen liittäminen................................................................................................................ Sivu 13
Paineilma-renkaantäyttömittarin käyttö............................................................................................... Sivu 13
Paineilma-puhalluspistoolin käyttö ...................................................................................................... Sivu 14
Huolto ja puhdistus.................................................................................................................. Sivu 14
Huolto.................................................................................................................................................. Sivu 14
Takuu................................................................................................................................................... Sivu 14
Hävittäminen................................................................................................................................ Sivu 15
Vaatimustenmukaisuusvakuutus/ Valmistaja................................................. Sivu 15

12 FI
Turvallisuusohjeet/KäyttöönottoJohdanto/Turvallisuusohjeet
Paineilmasarja PDSS A1
Q
Johdanto
Onnittelemme sinua hyvästä valinnastasi! Valitsit erit-
täin korkealaatuisen tuotteen. Käyttöohje on osa tätä
tuotetta. Se sisältää tärkeitä turvallisuusohjeita sekä
käyttöä ja hävitystä koskevia ohjeita. Tutustu ennen
tuotteen käyttöä huolellisesti kaikkiin käyttöja turval-
lisuusohjeisiin. Käytä tuotetta ainoastaan ohjeen
mukaan ja siinä mainittuihin tarkoituksiin. Anna kaikki
ohjeet mukaan, jos luovutat tuotteen edelleen.
Q
Määräystenmukainen käyttö
Tämä paineilma-renkaantäyttömittari soveltuu pol-
kupyörän renkaiden, kumiveneiden, kumipatjojen,
pallojen jne. pumppaukseen. Paineilma-puhalluspis-
tooli on tarkoitettu esineiden ja vaikeapääsyisten
kohtien puhdistukseen ja puhallukseen. Kaikki
muunlainen käyttö tai muutosten teko laitteeseen on
määräystenvastaista ja voi aiheuttaa huomattavia
tapaturmavaaroja. Emme ota mitään vastuuta mää-
räystenvastaisesta käytöstä aiheutuneista vahingoista.
Laite on tarkoitettu ainoastaan yksityiskäyttöön.
Q
Varustus
1Painemittari
2Paineilma-renkaantäyttömittari
3Ilmastusventtiili
4Liitosnippa
5Letku venttiilipistokkeella suora
6Laukaisukahva
7Paineilma-puhalluspistooli
8Jatkosuutin
Varustus:
9Liitin osille 14 , 15 , 16
10 Palloneula
11 Yleisadapteri venttiileille,
joiden sisä-Ø on noin 9mm
12 Yleisadapteri venttiileille,
joiden sisä-Ø on noin 6mm
13 Venttiiliadapteri esim. polkupyörän renkaiden
venttiileihin
14 Yleisadapteri venttiileille,
joiden sisä-Ø on noin 8mm
15 Adapteri ruuviventtiileihin, esim. kumiveneisiin
16 Adapteri ilmastusventtiileihin
Q
Toimitukseen kuuluu
1 paineilma-renkaantäyttömittari
1 paineilma-puhalluspistooli
2 jatkosuutin
1 adapterisetti (8-osainen)
1 käyttöohje
Q
Tekniset tiedot
Työpaine: max. 8 bar
Paineilman laatu: puhdistettu, öljytön ja
lauhdevapaa
Läpivirtaus: tyypillinen 170–300 l/ min.
Äänenpainetaso: 86dB(A)
Äänitehotaso: 98dB(A)
Mittausarvot laskettu EN 14462 (EN1953/
A1:2009) mukaisesti.
Turvallisuusohjeet
Lue kaikki tur-
vallisuusohjeet ja käyttöohjeet
läpi. Mikäli turvallisuusohjeiden ja
määräysten noudattaminen laiminlyödään, siitä voi
olla seurauksena vakavia loukkaantumisia ja/ tai
aineellisia vahinkoja.
Säilytä kaikki turvallisuusohjeet ja käyt-
töohjeet vastaisuuden varalle!
Tarkista ilmanpaine
täytön jälkeen sopivalla painemittarilla.
TUKEHTUMISVAARA!
Typen käsittelystä voi aiheutua tukeh-
tumisvaara! Työskentele tästä syystä vain
hyvin tuuletetuissa tiloissa!

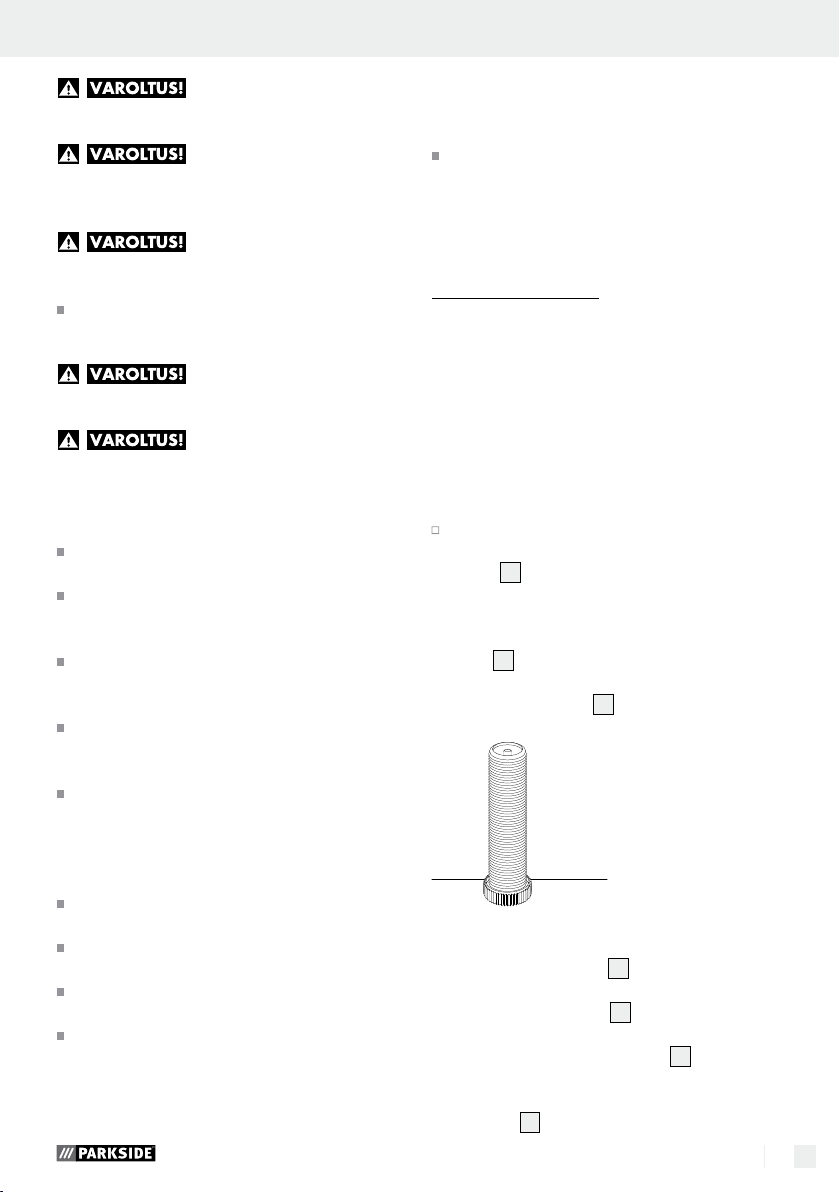

13FI
Turvallisuusohjeet/KäyttöönottoJohdanto/Turvallisuusohjeet
TERVEYSRISKI, TULIPALO-
JA RÄJÄHDYSVAARA! Käytä laitteita vain
hyvin tuuletetuissa tiloissa.
LOUKKAANTUMISVAARA!
Älä milloinkaan ylitä suurinta sallittua 8 barin
työpainetta. Käytä työpaineen asetuksessa
paineensäädintä.
TAKAISKUVOIMAT!
Korkeissa työpaineissa voi esiintyä takaiskuvoimia,
joista voi aiheutua vaara jatjuvassa rasituksessa.
LOUKKAANTUMISVAARA! MÄÄRÄYS-
TENVASTAINEN KÄYTTÖ! Älä suuntaa lai-
tetta ihmisiä ja/ tai eläimiä kohti.
LOUKKAANTUMISVAARA!
Älä koskaan käytä happea tai muita palavia
kaasuja energialähteenä.
LOUKKAANTUMISVAARA!
Irrota ensin letku ilmanpainelähteestä
ja poista vasta sitten syöttöletku lait-
teesta. Näin vältät syöttöletkun kontrolloimat-
toman pyörimisen sinne tänne ja sen takaiskun.
Käytä henkilökohtaiseksi turvallisuu-
deksesi soveltuvia suojavarusteita.
Pidä lapset ja muut henkilöt loitolla lait-
teesta sen ollessa käytössä. Jos keskitty-
misesi häiriintyy, voit menettää laitteen hallinnan.
Irrota laite paineilmalähteestä ennen korjaus-
ja kunnossapitotöihin ryhtymistä sekä ennen
laitteen kuljetusta.
Pidä letku tukevasti kädessäsi, kun irrotat letkun
kytkimen, näin vältät loukkaantumiset, jotka
lletkun takaisku voi aiheuttaa.
Varo vaurioittamasta laitetta. Tarkista
ennen laitteen käyttöönottoa, ettei laitteessa
mahdollisesti ole vaurioita. Jos havaitset lait-
teessa vaurioita, sitä ei missään tapauksessa
saa ottaa käyttöön.
Älä taita laitteen letkua mutkalle. Letku voi
vaurioitua.
HUOMAUTUS! Noudata puhalluslaitteen
valmistajan turvallisuusohjeita.
Älä poista laitteen tyyppikilpiä, ne ovat laitteen
turvallisuuden kannalta tärkeä tekijä.
Jos olet kokematon laitteen käytössä, on koulutus
laitteen vaarattomassa käsittelyssä suositeltavaa.
Q
Alkuperäiset
varusteet/-lisälaitteet
Käytä vain varusteita ja lisälaitteita,
jotka on ilmoitettu käyttöohjeessa.
Muiden kuin käyttöohjeessa suositeltujen varus-
teiden käyttö voi aiheuttaa loukkaantumisriskin.
Q
Käyttöönotto
Q
Paineilmalähteen liittäminen
HUOMAUTUS: Laitetta saadaan käyttää ainoas-
taan puhdistetulla, öljyttömällä ja lauhteettomalla
paineilmalla ja maksimi 8 barin työpainetta ei saa
ylittää laitteella.
HUOMAUTUS: Jotta voisit säätää ilmanpaineen,
paineilmalähteen on oltava varustettu (suodatin)-
paineensäätimellä.
Liitä tuote sopivaan paineilmalähteeseen yhdis-
tämällä syöttöletkun pikakytkin tuotteen liitosnip-
paan 4. Lukitus tapahtuu automaattisesti.
Q
Paineilma-renkaantäyttömitta-
rin 2käyttö
1. Pistä venttiilipistoke 5venttiiliin.
Schrader-venttiili
(käytetään usein esim. mountainbike pyörissä)
2. Paina laukaisukahvaa 6, kun haluat käynnistää
ilmantulon.
3. Päästä laukaisukahva 6irti, kun haluat py-
säyttää ilmantulon.
Lue täyttöpaine painemittarilta 1.
4. Mikäli täyttökohteessa on liian paljon ilmaa
(liian korkea paine): poista liika ilma ilmastus-
venttiiliä 3painamalla.

14 FI
Takuu/Hävittäminen /Vaatimustenmukaisuusvakuutus /ValmistajaKäyttöönotto/Huolto ja puhdistus /Huolto/ Takuu
5. Paina venttiilipistokkeen 5vipu alas ja vedä
venttiilipistoke 5pois venttiilistä.
6. Irrota laite kompressorista, kun työt ovat päätty-
neet.
HUOMAUTUS: Irrota ensin letku kompresso-
rista ja poista vasta sitten syöttöletku laitteesta.
Näin vältät syöttöletkun kontrolloimattoman
pyörimisen sinne tänne.
Varustuksen käyttö:
Paina venttiilipistokkeen 5vipua ja pistä halut-
tu osa 10 – 13 tai liitin 9venttiilipistokkee-
seen 5.
Sclaverand-venttiili, esim. kilpapyöräventtiili
Dunlop-venttiili, klassinen polkupyöräventtiili
OHJE: Näytetyissä polkupyöräventtiileissä käyte-
tään venttiiliadapteria 13 .
Q
Paineilma-puhalluspistoolin 7
käyttö
1. Ruuvaa jatkosuutin 8paineilma-puhalluspis-
tooliin 7.
2. Paina laukaisukahvaa 6, kun haluat käynnistää
ilmantulon.
3. Päästä laukaisukahva 6irti, kun haluat pysäyt-
tää ilmantulon.
4. Irrota laite kompressorista, kun työt ovat
päättyneet.
HUOMAUTUS: Irrota ensin letku kompresso-
rista ja poista vasta sitten syöttöletku laitteesta.
Näin vältät syöttöletkun kontrolloimattoman
pyörimisen sinne tänne.
Q
Huolto ja puhdistus
LOUKKAANTUMIS-
VAARA! Irrota laite ehdottomasti paineilman
syötöstä, ennen kuin ryhdyt puhdistustöihin.
Laite on huoltovapaa.
Älä käytä laitteen puhdistukseen teräviä esinei-
tä. Laitteen sisälle ei saa päästä mitään nestet-
tä. Ne voivat vaurioittaa laitteen.
Puhdista laite säännöllisesti miuluimmin aina
heti töiden päätyttyä.
Puhdista laitteen kotelo nukkaantumattomalla
liinalla.
Q
Huolto
Anna laitteen huolto-
toimenpiteet pätevien ammattihenki-
löiden tehtäväksi. Käytä ainoastaan
alkuperäisiä varaosia. Näin varmistat
laitteen turvallisen toiminnan.
Q
Takuu
Laitteen takuu on 3 vuotta ostopäivästä.
Laite on valmistettu huolellisesti ja tarkis-
tettu tarkasti ennen toimitusta. Säilytä
os-
tokuitti todisteeksi takuun voimassa olosta.
Ota takuutapauksessa puhelimitse yhteyttä
huoltopisteeseesi. Vain näin voidaan taata
tuotteesi maksuton lähettäminen huoltoon.
Takuu koskee ainoastaan materiaali- ja valmistusvir-
heitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai
herkästi vaurioituvien osien, esim. kytkinten tai akkujen
vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen,
ei kaupalliseen käyttöön.

15FI
Takuu/Hävittäminen /Vaatimustenmukaisuusvakuutus /ValmistajaKäyttöönotto/Huolto ja puhdistus /Huolto/ Takuu
Väärä tai asiaton käyttö, väkivallan käyttö ja muiden
kuin valtuutetun huoltopisteen suorittamat korjaukset
aiheuttavat takuun raukeamisen. Tämä takuu ei ra-
joita kuluttajan lakisääteisiä oikeuksia.
Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös
vaihdettuja ja korjattuja osia. Mahdollisista jo ostettaessa
olemassa olevista vahingoista ja puutteista on ilmoitetta-
va välittömästi pakkauksesta purkamisen jälkeen, kuiten-
kin viimeistään kaksi päivää ostopäiväyksen jälkeen.
Takuuajan jälkeen suoritetut korjaukset ovat maksullisia.
FI
Huolto Suomi
Tel.: [phone]
e-mail: k[email protected]
IAN 89565
Q
Hävittäminen
Pakkaus on valmistettu ympäristöystäväl-
lisistä kierrätettävistä materiaaleista.
Älä heitä tuotetta talousjätteisiin!
Lisätietoja antavat mm. paikalliset ympäristöviran-
omaiset.
QVaatimustenmukaisuusvakuu-
tus/ Valmistaja
Me, KOMPERNASS GMBH, dokumentoinnista
vastaava: herra Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, vakuutamme täten,
että tämä tuote vastaa seuraavia standardeja, nor-
matiivisia dokumentteja ja EY-direktiivejä:
Konedirektiivi
(2006/42/EC)
Sovelletut harmonisoidut normit
DIN EN 1953:1998+A1:2009
(EN 1953:1998+A1:2009)
DIN 31000:1979+A1:2007
Tyyppi/ Laitekuvaus:
Paineilmasarja PDSS A1
Date of manufacture (DOM): 03–2013
Sarjanumero: IAN 89565
Bochum, 31.03.2013
Semi Uguzlu
- Laatumanageri -
Pidätämme oikeuden muutoksiin.

16
Innehållsförteckning

17SE
Innehållsförteckning
Inledning
Avsedd användning...........................................................................................................................Sidan 18
De olika delarna ................................................................................................................................Sidan 18
Leveransens omfattning .....................................................................................................................Sidan 18
Tekniska data .....................................................................................................................................Sidan 18
Säkerhetsanvisningar.........................................................................................................Sidan 18
Originaltillbehör/-extra utrustning ...................................................................................................Sidan 19
Användning
Ansluta tryckluftskälla.........................................................................................................................Sidan 19
Använda tryckluftstestverktyg............................................................................................................Sidan 19
Använda tryckluftspistol.....................................................................................................................Sidan 20
Underhåll och rengöring...................................................................................................Sidan 20
Service..............................................................................................................................................Sidan 20
Garanti.............................................................................................................................................Sidan 20
Avfallshantering ......................................................................................................................Sidan 21
Konformitetsdeklaration/ Tillverkarintyg.........................................................Sidan 21

18 SE
Tryckluftstillbehör, set PDSS A1
Q
Inledning
Vi gratulerar till köpet av den nya apparaten. Du
har köpt en högklassig produkt. Bruksanvisningen
hör till produkten. Den innehåller viktiga anvisnin-
gar för säkerhet, användning och avfallshantering.
Läs säkerhetsanvisningarna och monteringsanvis-
ningen innan du använder produkten. Använd pro-
dukten endast enligt beskrivningen och endast för
de angivna ändamålen. Se till att bruksanvisningen
alltid finns tillgänglig även vid vidare användning
av tredje man.
Q
Avsedd användning
Detta tryckluftstestverktyg är avsett för att pumpa
upp cykelhjul, gummibåtar, luftmadrasser, bollar
osv. Tryckluftspistolen är avsedd för rengöring och
blåsning av föremål och svåråtkomliga ställen. Varje
annan användning gäller som icke avsedd använd-
ning och kan medföra allvarliga olycksfallsrisker.
Tillverkaren ansvarar inte för skador vilka kan härle-
das ur felaktig hantering. Produkten är endast avsedd
för privat bruk.
Q
De olika delarna
1Manometer
2Tryckluftstestverktyg
3Avluftningsventil
4Nippel
5Slang med rak ventilkontakt
6Utlösare
7Tryckluftspistol
8Förlängningsmunstycke
Tillbehör:
9Adapter för 14 , 15 , 16
10 Bollnål
11 Universaladapter,
för ventiler med inner-Ø ca. 9mm
12 Universaladapter,
för ventiler med inner-Ø ca. 6mm
13 Ventiladapter, t.ex. för cykelhjulsventiler
14 Universaladapter,
för ventiler med inner-Ø ca. 8mm
15 Adapter för skruvventiler, t.ex i gummibåtar
16 Adapter för avluftningsventiler
Q
Leveransens omfattning
1 tryckluftstestverktyg
1 tryckluftspistol
2 förlängningsmunstycke
1 adaptersats (8 delar)
1 bruksanvisning
Q
Tekniska data
Arbetstryck: max. 8 bar
Tryckluftskvalitet: ren, oljefri och kondensatfri
Volymflöde: typiskt 170–300 liter / min.
Ljudtryck: 86dB(A)
Ljudnivå: 98dB(A)
Mätvärde bestämt enligt EN 14462 (EN1953/
A1:2009).
Säkerhetsanvisningar
Läs alla säker-
hetsanvisningar och övriga
anvisningar. Icke beaktande av
säkerhetsanvisningar och övriga anvisningar kan
medföra allvarliga personskador och/eller materi-
alskador.
Förvara alla säkerhetsinstruktioner och
anvisningar för framtida behov!
Kontrollera lufttrycket
med kalibrerad manometer efter
påfyllningen.
LIVSFARA! Risk för kväv-
ning föreligger vid arbete med kväve!
Arbeta därför alltid i väl ventilerade rum.
RISK FÖR HÄLSO- BRAND-
OCH PERSONSKADOR! Använd endast
produkten i väl ventilerade utrymmen.
Säkerhetsanvisningar/AnvändningInledning/Säkerhetsanvisningar

19SE
RISK FÖR PERSONSKADOR!
Överstig aldrig maximalt tillåtet arbetstryck på
8 bar. Använd en tryckreduceringsventil för att
ställa in arbetstrycket.
RISK FÖR BAKSTÖT! Bakstö tar
kan förekomma vid höga arbetstryck, vilket un-
der vissa omständigheter kan medföra risker
med kontinuerlig belastning.
RISK FÖR PERSONSKADOR! MISSBRUK-
LIG ANVÄNDNING! Rikta inte produkten
mot människor och/ eller djur.
RISK FÖR PERSONSKADOR!
Använd aldrig syre eller annan brännbar gas
som energikälla.
RISK FÖR PERSONSKADOR!
Lossa alltid slangen från trycklufts-
källan och lossa därefter försörjnings-
slangen från verktyget. Så undviker man att
försörjningsslangen kan slå tillbaka utan kontroll.
Använd personlig skyddsutrustning.
Håll barn och andra personer på av-
stånd när verktyget används. Du kan
förlora kontrollen över verktyget om du störs.
Lossa verktyget från tryckluftsförsörjningen inn-
an reparations- eller underhållsarbeten samt
transport påbörjas.
Håll en stadigt tag om slangen när slangkopp-
lingen lossas för att undvika skador pga en
fjädrande slang.
Arbeta skadefritt. Kontrollera verktyget på
eventuella skador innan arbetet börjar. Använd
inte verktyget under några omständigheter om
verktyget uppvisar brister eller skador.
Vik eller böj inte verktygets slang. Risk för ska-
dor föreligger.
OBS! Läs uppblåsartikelns säkerhetsanvisningar
från tillverkaren.
Ta inte bort typskyltar, dessa är säkerhetsrele-
vanta beståndsdelar av produkten.
Om du är oerfaren med hanteringen av pro-
dukten, bör du lära dig hur man hanterar
produkten utan risk.
Q
Originaltillbehör/
-extra utrustning
Använd alltid tillbehör och extra ut-
rustning enligt anvisningarna i bruks-
anvisningen. Användning av andra delar
än tillbehör som inte rekommenderas i denna
instruktion kan medföra personskador.
Q
Användning
Q
Ansluta tryckluftskälla
OBS: Produkten får endast användas med ren,
oljefri tryckluft och får inte överstiga det maximala
arbetstrycket på 8bar.
OBS: Tryckluftskällan måste vara utrustad med en
tryckreduceringsventil för att kunna reglera lufttrycket.
Anslut produkten till lämplig tryckluftskälla
genom att ansluta försörjningsslangens snabb-
koppling med nippeln 4på produkten.
Låsningen sker automatiskt.
Q
Använda tryckluftstestverktyg
2
1. Sätt på ventilkontakten 5på ventilen.
Schrader-ventil
(används t.ex. ofta på mountainbikes)
2. Tryck utlösaren 6för att starta lufttillförseln.
3. Släpp utlösaren 6för att stoppa lufttillförseln.
Läs av trycket på manometern 1.
4. Om det finns för mycket luft i däcket (för högt
tryck): Tryck avluftningsventilen 3för att släp-
pa ut luft.
5. Tryck ner spaken på ventilkontakten 5och
dra av ventilkontakten 5från ventilen.
Säkerhetsanvisningar/AnvändningInledning/Säkerhetsanvisningar

20 SE
Garanti/Avfallshantering /Konformitetsdeklaration /TillverkarintygAnvändning/Underhåll och rengöring /Service/ Garanti
6. Lossa verktyget från kompressorn när arbetet
är avslutat.
OBS: Lossa alltid slangen från kompressorn
och lossa därefter försörjningsslangen från
verktyget. Så undviker man att försörjnings-
slangen kan slå tillbaka utan kontroll.
Använda tillbehör:
Tryck spaken på ventilkontakten 5och sätt på
önskat tillbehör 10 till 13 eller adaptern 9i
ventilkontakten 5.
Sclaverand-ventil, t,ex ventil på tävlingscykel
Dunlop-ventil, klassisk cykelventil
TIPS: Använd ventiladaptern 13 för visade ventiler.
Q
Använda tryckluftspistol 7
1. Skruva på ett förlängningsmunstycke 8på
tryckluftspistolen 7.
2. Tryck utlösaren 6för att starta lufttillförseln.
3. Släpp utlösaren 6för att stoppa lufttillförseln.
4. Lossa verktyget från kompressorn när arbetet
är avslutat.
OBS: Lossa alltid slangen från kompressorn
och lossa därefter försörjningsslangen från
verktyget. Så undviker man att försörjnings-
slangen kan slå tillbaka utan kontroll.
Q
Underhåll och rengöring
RISK FÖR PERSONSKA-
DOR! Lossa verktyget från tryckluftsförsörjningen
innan det rengörs.
Produkten är underhållsfri.
Använd inte aggressiva rengöringsmedel. Fukt
eller vätska får inte tränga in i verktygets inre
delar. Annars föreligger risk för verktygsskador.
Rengör verktyget regelbundet, i bästa fall di-
rekt efter varje användning.
Rengör huset med torr duk.
Q
Service
Låt endast behörig
elektriker reparera utrustningen och
använd endast reservdelar i original.
Därmed säkerställs verktygets säkerhet.
QGaranti
För den här apparaten lämnar vi tre års
garanti från och med inköpsdatum. Den
här apparaten har tillverkats med omsorg
och genomgått en noggrann kontroll innan
leveransen. Var god bevara kassakvittot
som köpbevis. Vi ber dig att kontakta ditt
serviceställe per telefon vid garantifall. En-
dast då kan produkten skickas in fraktfritt.
Garantin gäller bara för bara för material- eller fa-
brikationsfel, den täcker inte transportskador, förslit-
ningsdelar eller skador på ömtåliga delar som t ex
brytare och batterier. Produkten är endast avsedd
för privat bruk och får inte användas yrkesmässigt.
Vid missbruk och felaktig behandling, användande
av våld och vid ingrepp som inte gjorts av vår auk-
toriserade servicefilial upphör garantin att gälla.
Den lagstadgade garantin begränsas inte av den-
na garanti.
Garantitiden förlängs inte för att man utnyttjar ga-
rantiförmånerna. Det gäller även för utbytta eller
