Paso B501-M User manual

B501-M
Postazioni microfoniche
Microphone call stations
Bases micro
Mikrofon-tischsprechstellen
Bases microfónicas
Microfoonstandaards
Istruzioni per l'uso
Instructions for use
Manuel d'utilisation
1
Gebrauchsanleitun
Instrucciones de empleo
Gebruiksaanwijzin
INTRODUZIONE
Nel ringraziarVi per aver scelto un prodotto PASO, vogliamo ricordarVi
che la nostra azienda opera con sistema di qualità certificato. utti i
nostri prodotti vengono pertanto controllati in ogni fase della
produzione per garantirVi la piena soddisfazione del Vostro acquisto.
Per ogni evenienza la garanzia coprirà, nel periodo di validità, eventuali
difetti di fabbricazione. Vi raccomandiamo di leggere attentamente le
seguenti istruzioni duso per sfruttare appieno le prestazioni offerte
da questo prodotto e per evitare eventuali problemi.
INTRODUCTION
While thanking you for having chosen a PASO product, we would like
to remind you that our company works according to a certified Quality
System. his means that all our products are checked during every
phase of manufacturing in order to ensure that you will be fully
satisfied with your purchase. In any case, the guarantee will cover
any manufacturing flaws during the guarantee period. We recommend
that you read the following instructions for use and follow them
carefully in order to exploit in full the performance of this product
and use it correctly.
INTRODUCTION
Vous remerciant davoir accordé votre préférence à un produit PASO,
nous tenons à vous rappeler que nous appliquons à notre production
un Système Qualité certifié. Aussi, pour donner entière satisfaction
à notre clientèle, tous nos produits sont contrôlés à chaque étape
de la production. Ils sont en outre garantis contre tout défaut de
fabrication pendant toute la période de validité de la garantie.
Nous vous recommandons de lire attentivement les instructions
dinstallation et dutilisation qui suivent; elles vous permettront
dobtenir le maximum des prestations offertes par le produit et en
outre déviter tout problème.
EINLEITUNG
Wir danken Ihnen für die Wahl eines PASO-Produkts und möchten Sie
daran erinnern, dass wir mit einem zertifizerten anerkannten
Qualitätssicherungssystem arbeiten. D.h., alle unsere Produkte werden
in jeder Fertigungsphase kontrolliert, um Ihre vollständige Zufriedenheit
zu gewährleisten. Während des Gültigkeitszeitraums deckt die Garantie
auf jeden Fall eventuell vorliegende Produktionsmängel ab. Wir
empfehlen Ihnen, die hier vorliegende Bedienungsanweisung
aufmerksam zu lesen, um das Leistungsangebot des Produkts voll
nutzen zu können und um Probleme beim Gebrauch zu vermeiden.
INTRODUCCION
Les agradecemos que hayan elegido un producto PASO y deseamos
recordarles que nuestra empresa trabaja con sistema de calidad
certificado. odos nuestros productos son pues controlados en cada
fase de la producción para garantizarles una plena satisfacción en su
adquisición. Para cualquier tipo de eventualidad la garantía cubrirá,
durante el periodo de validez, eventuales defectos de fabricación.
Les aconsejamos que lean detenidamente y se ajusten a las siguientes
instrucciones de uso, para utilizar correctamente este producto y
aprovechar al máximo sus prestaciones.
INLEIDING
Wij danken u voor uw keuze van een PASO product en herinneren u
eraan dat de productie van ons bedrijf volgens een certificeerd
kwaliteitssysteem plaatsvindt. Onze producten worden daarom in iedere
productiefase controleerd zodat u zeker tevreden zult zijn met uw
aankoop. Eventuele fabrieksfoutjes zijn in de periode dat de garantie
geldig is, gedekt. Voor een goed gebruik van dit product en voor een
volledige benutting van de prestaties hiervan, raden wij u aan
onderstaande gebruiksvoorschriften met aandacht door te lezen.
NOTA
Nel continuo intento di migliorare i propri prodotti, la PASO S.p.A. si
riserva il diritto di apportare modifiche ai disegni e alle caratteristiche
tecniche in qualsiasi momento e senza alcun preavviso.
NOTE
PASO S.p.A. strive to improve their products continuously, and
therefore reserve the right to make changes to the drawings and
technical specifications at any time and without notice.
NOTE
En raison de lamélioration constante de ses produits, PASO S.p.A. se
réserve le droit dapporter des modifications aux dessins et
caractéristiques techniques à tout instant et sans préavis aucun.
MERKE
In der Überzeugung, die eigenen Produkte beständig verbessern zu
wollen, behält sich PASO S.p.A. das Recht vor, jederzeit und ohne
Vorankündigung Änderungen an technischen Zeichnungen und -
Merkmalen vorzunehmem.
NOTA
Siempre con la firme intención de mejorar sus productos, Paso S.p.A.
se reserva el derecho de modificar los dibujos y las características
técnicas, sin preaviso alguno.
OPMERKING
Aangezien PASO S.p.A. voortdurend verbeteringen aanbrengt aan
haar producten, behoudt zij zich het recht voor op ieder moment
zonder voorbericht de tekeningen en technische eigenschappen aan
wijzigen te onderwerpen.

B501-M
2
Fi ./Abb./Afb. 2
Fi ./Abb./Afb. 1
GENERAL DESCRIPTION
Front panel
1. Microphone activation key (push-button type).
2. Microphone activation key (no-return type).
MOUNTING
he microphone stations may be installed on a surface or, as an
alternative, may be flush-mounted in the surface itself.
Once the stand has been mounted inside the top, it has to be secured
to the surface by mounting the small squares contained in the AC501
accessory kit, after removing the two screws [C] from the side
panels [A] and [B] of the stand (Figure 2).
hen position the two small squares [D] one on each side, pressing
their shorter sides against the surface and tightening back into
place the screws [C] which had been removed previously, with the
washers [E] included in the kit.
hen connect the stand to the amplifying system, following the
indications provided in paragraph Connections and use.
CONNECTIONS AND USE
Connect the plug of the microphone stand to a balanced input on
the amplifier - white wire to terminal +C (common) on the
precedence terminal block and reen wire to the chosen
precedence terminal. By pushing the PUSH [1] or LOCK [2]
key, the MICROPHONE PRECEDENCE mode is enabled: the LED lights
up and the microphone becomes active. At the end of the
announcement, release the PUSH key [1] or press the LOCK
key again [2].
DESCRIZIONE GENERALE
Pannello frontale
1. asto attivazione microfono (a rilascio).
2. asto attivazione microfono (a ritenuta).
MONTAGGIO
Le basi possono essere collocate su un piano oppure incassate ed
eventualmente bloccate mediante il montaggio delle squadrette
contenute nel kit accessorio AC501, rimuovendo, allo scopo, le due
viti [C] dai pannelli laterali [A] e [B] della base (fig.2); posizionare le
due squadrette [D] su entrambi i lati premendo il lato più corto di
queste contro il piano di appoggio e riavvitare le viti [C],
precedentemente rimosse, con le rondelle [E] incluse nel kit.
Collegare quindi la base al sistema di amplificazione, seguendo le
indicazioni riportate al paragrafo Connessioni ed uso.
CONNESSIONI ED USO
Collegare la spina della base ad un ingresso microfonico bilanciato
dell'amplificatore: il cavetto di colore bianco al terminale +C
(comune) della morsettiera di precedenza e quello di colore verde
al terminale di precedenza prescelto.
Premendo il tasto PUSH [1] o LOCK [2], si abilita la condizione di
PRECEDENZA MICROFONICA: il led si illumina ed il microfono si attiva.
Rilasciare, al termine dell'annuncio, il tasto PUSH [1] o premere
nuovamente il tasto LOCK [2].
I
UK

B501-M
3
ALLGEMEINE BESCHREIBUNG
Frontpaneel
1. Mikrofoneinschalttaste (Drucktaste).
2. Mikrofoneinschalttaste (Schalter).
MONTAGE
Die Sprechstellen können auf Fläche aufgestellt oder eingebaut un
eventuell durch die Montage der im Zubehörsatz AC501 enthaltenen
Winkel befestigt werden. Nach Einsetzen der ischsprechstelle, muß
sie mit Hilfe der Montagebügel des Zubehörbausatzes AC501 befestigt
werden; hierfür müssen die beiden Schrauben [C] von den
Seitenpaneelen [A] und [B] der Basis (Abb.2) gelöst werden;
anschließend werden die beiden Haltebügel [D] auf beiden
Seiten positioniert, wobei der kürzere Arm der Bügel auf der
Montageoberfläche aufliegt; dann die beiden vorher entfernten
Schrauben [C] mit den Unterlegscheiben [E], die im Bausatz mitgeliefert
sind, wieder befestigen. Anschließend die ischsprechstelle
mit dem Verstärkersystem verbinden und hierbei den Anweisungen
des Kapitels Anschlüsse und Gebrauch folgen.
ANSCHLÜSSE UND GEBRAUCH
Den Stecker der Basis an einen ausbalancierten Mikrofoneingang
des Verstärkers, das weiße Kabel an die Endklemme +C
(GEMAINSAM) der Vorrangklemmenleiste und das rüne Kabel an
die gewählte Vorran endklemme anschließen.
Durch Drücken de aste PUSH [1] oder LOCK [2], schaltet sich
der MIKROFONVORRANG ein, die LED-Diode dieser aste leuchtet
auf und das Mikrofon schaltet sich ein. Am Ende der Meldung die
aste PUSH [1] loslassen oder erneut die aste LOCK [2]
betätigen.
DESCRIPCIÓN GENERAL
Panel frontal
1. ecla activación micrófono (botón).
2. ecla activación micrófono (retén).
MONTAJE
Las bases pueden ser dispuesta sobre una superficie o empotradas
y, eventualmente, bloqueadas mediante las escuadras que se
entregan con el kit de accesorios AC501.
Para ello quite los dos tornillos [C] de los paneles laterales [A] y [B]
de la base (fig.2); luego coloque las dos escuadras [D] sobre ambos
lados apretando el lado más corto de las mismas contra el plano de
apoyo y vuelva a colocar los tornillos [C] con las arandelas [E]
incluidas en el kit.
Luego conecte la base al sistema de amplificación siguiendo las
indicaciones del capítulo Conexiones y empleo.
CONEXIONES Y EMPLEO
Conectar el enchufe de la base en una entrada microfónica equilibrada
del amplificador, el cablecito de color blanco en el terminal +C
(COMUN) del tablero de bornes de precedencia y aquél de color
verde en el terminal de precedencia seleccionado.
Presionando la tecla PUSH [1] o LOCK [2], se habilita la
condición de PRECEDENCIA MICROFÓNICA: se enciende el led y se
activa el microfóno.
Al final del anuncio soltar la tecla PUSH [1] o pulsar de nuevo la
tecla LOCK [2].
ALGEMENE BESCHRIJVING
Voorpaneel
1. oet voor activering microfoon (drukknop).
2. oet voor activering microfoon (schakelaar).
MONTAGE
De microfoonstandaards moeten zo vlak of verzonken mogelijk
worden gemonteerd, eventueel geblokkeerd met de borgplat. Na
het inbouwen dient de standaard aan het steunvlak te worden
bevestigd middels montage van de beugels uit de als accessoire
geleverde set AC501; hiervoor verwijdert u de twee schroeven [C]
van de zijpanelen [A] en [B] van de standaard (afb. 2); plaats
vervolgens de twee beugels [D] op beide zijkanten en druk de kortste
kant ervan tegen het steunvlak. Schroef nu de eerder verwijderde
schroeven [C] weer vast met de schijfjes [E] uit de set. Sluit de
standaard vervolgens aan op het versterkersysteem aan de hand
van de aanwijzingen uit hoofdstuk Aansluitingen en gebruik.
AANSLUITINGEN EN GEBRUIK
Verbind de stekker van de microfoonvoet met een symmetrische
microfoon ingang van de versterker en verbind
de witte voedingsdraad met +C (COMMON) van de
prioriteitenklemmenbord op de versterker en de roen draad met
een gekozen voorran sklem. Door op de PUSH knop [1] op
LOCK [2] te drukken wordt de MICROFOONVOORRANG
vrijgegeven, de signaallamp gaat aan en de microfoon is
ingeschakeld. Laat na afloop van de aankondiging de knop PUSH
[1] los of druk nog een keer op de schakelaar LOCK [2].
DESCRIPTION GENERALE
Panneau avant
1. ouche d'activation micro (pression maintenue).
2. ouche d'activation micro (à retenue).
MONTAGE
Les bases peuvent être placées sur un plan d'appui ou bien encastrées
et fixée au plan par lintermédiaire des équerres du kit accessoires
AC501, en enlevant à cet effet, les deux vis [C] présentes sur les
panneaux latéraux [A] et [B] de la base (fig.2); positionner en suite
les deux équerres [D] de chaque côté en plaçant le côté le plus court
de celles-ci contre le plan dappui, puis revisser les vis [C],
précédemment dévissées, en plaçant les rondelles [E] fournies
dans le kit.
Raccorder ensuite la base au système damplification en suivant les
instructions reportées au chapitre Connexions et utilisation.
CONNEXIONS ET UTILISATION
Connecter la fiche de la base à une entrée microphonique équilibrée
de l'amplificateur: le câble blanc à la borne +C (commun) du bornier
de priorité et le câble vert à la borne de priorité présélectionnée.
En enfonçant la touche PUSH [1] ou LOCK [2], qui activent la
condition de PRIORI E MICROPHONIQUE: le voyant s'allume et le
microphone est activé. Une fois l'annonce trasmis, relâcher la touche
PUSH [1] ou appuyer à nouveau sur la touche LOCK [2].
F E
DNL

B501-M
S.p.A
Via Mecenate, 90 - 20138 MILANO - I ALIA
EL. [phone] (15 linee r.a.)
FAX [phone]
http://www.paso.it
Printed in Italy - 12/02 - 1K - 11/525-A
4
ACCESSORI OPZIONALI - OPTIONAL ACCESSORIES - ACCESSOIRES OPTIONNELS - ZUBEHÖR AUF WUNSCH
ACCESORIOS OPCIONALES - OPTIONELE ACCESSOIRES
Staffe
p
er monta
gg
io
ad incasso Brackets for flush-mountin
g
Brides
p
our
monta
g
e encastré Bü
g
el für die
Einbaumonta
g
eSo
p
ortes
p
ara monta
j
e fi
j
oBeu
g
els voor
inbouwmonta
g
eAC501
CARATTERIST ICHE TECNICHE - TECHNICAL SPECIFICATIONS - CARACT
É
RISTIQUES TECHNIQUES
TECHNISCHE EIGENSCHAFTEN - CARACTER
Í
STICAS T
É
CNICAS - TECHNISCHE KENMERKEN
Sensibilità Sensitivity Sensibilité Empfindlichkeit Sensibilidad Gevoeligheid -76 dBV/µbar
(1,5 mV/Pa)
Impedenza
nominale Rated impedance Impédance nominale Nominalimpedanz Impedancia nominal Nominale impedantie 250 Ω
Consumo LED LED-Consumption Consommation du
voyant Aufnahme (LED-Diode) Consumo (Led) Verbruik (signaallamp) 5 mA (con V= 12V)

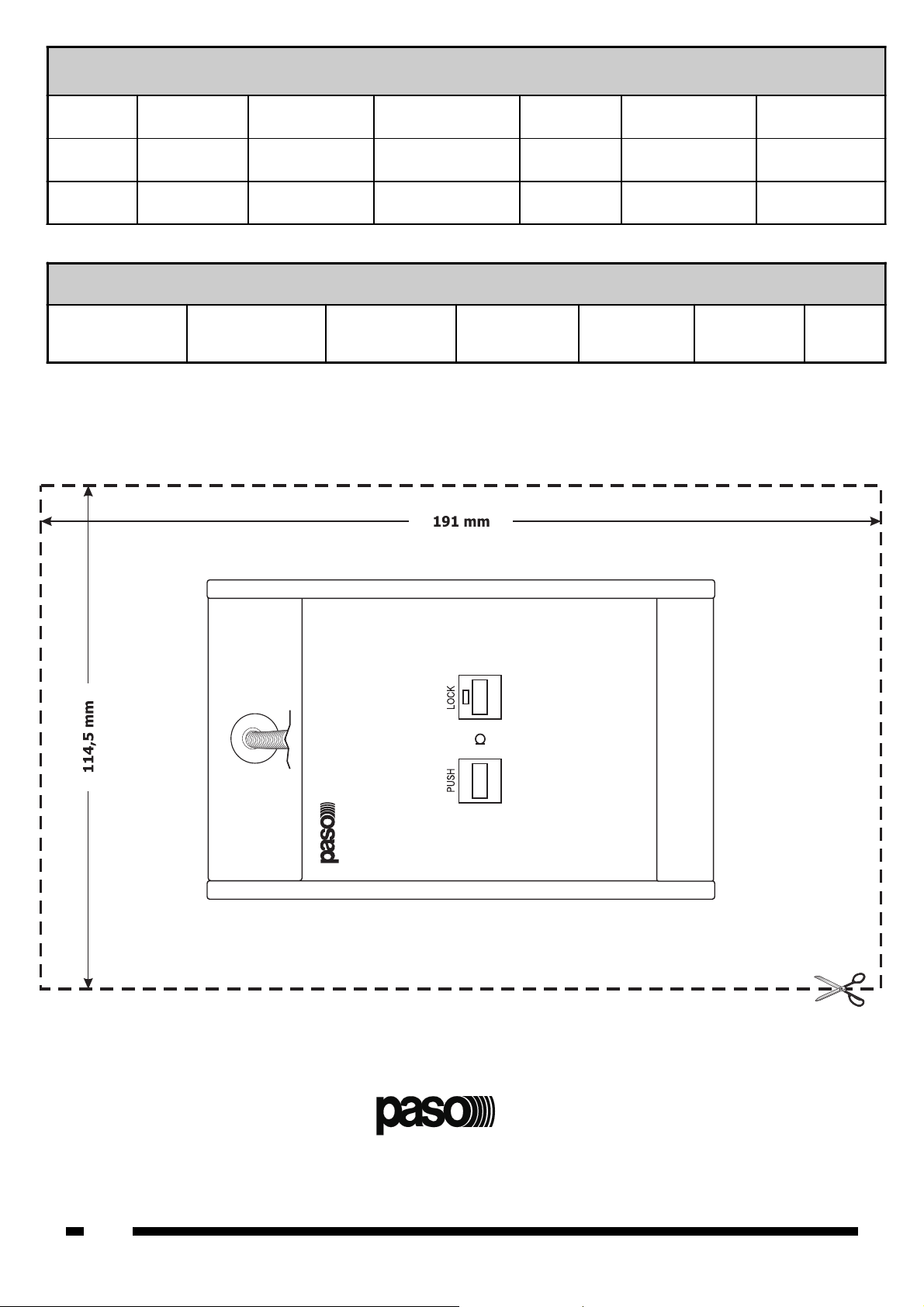

DIMA DI FORATURA  PERFORATION TEMPLATE
