Patriot EH0650 User manual

EH0650
ELEKTRICKÝ HOBLÍK
NÁVOD K POUŽITÍ
ELEKTRICKÝ HOBLÍK
NÁVOD NA POUŽITIE
ELECTRIC PLANER
USERS MANUAL
Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití!
Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie!
Warning: Read carefully operating instructions before using this tool!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
04/2016 – No.739A
1

2

A
B
3

CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 4
Použití........................................................................................................................................... 4
Popis hoblíku ................................................................................................................................ 5
Použité bezpečnostní symboly ..................................................................................................... 5
Bezpečnostní pokyny.................................................................................................................... 6
Sestavení a příprava ..................................................................................................................... 9
Obsluha....................................................................................................................................... 10
Péče, údržba a skladování .......................................................................................................... 11
Řešení problémů ........................................................................................................................ 11
Technické údaje.......................................................................................................................... 12
Likvidace ..................................................................................................................................... 12
Záruční podmínky....................................................................................................................... 13
EU prohlášení o shodě................................................................................................................ 13
ÚVOD
Děkujeme, že jste se rozhodli pro tento elektrický hoblík a věříme, že vám bude dobře sloužit. Přístroj
splňuje náročné požadavky na elektrické nářadí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického nářadí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak nářadí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost nářadí.
Návod k použití musí být vždy k dispozici v místě použití nářadí. Uchovávejte tento návod k použití vždy
spolu s elektrickým hoblíkem. Hoblík půjčujte pouze osobám, které jsou seznámeny s jeho použitím, a
současně s hoblíkem předejte také návod k použití. Návod k použití si musí přečíst a dodržovat každá
osoba, která pracuje s tímto nářadím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané příslušenství nemusí být součástí dodávky přístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez předchozího upozornění.
POUŽITÍ
Přístroj je určen pro hoblování dřevěných materiálů, jako jsou trámy nebo prkna, při pevné opěře
obrobků. Hodí se také ke srážení hran.
Dodržujte pokyny ktypům a seřízení hoblovacích nožů. Používejte pouze příslušenství a přídavná zařízení
uvedená v návodu k obsluze, resp. taková, jejichž upínání je kompatibilní s vaším přístrojem.
Přístroj je schválen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje
představují závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese
výrobce odpovědnost.
4

POPIS HOBLÍKU
Hoblík
1 Nastavení hloubky záběru
2 Zajištění paralelního vodítka
3 Blokovací tlačítko
4 Spínač
5 Krytka vyhazovače třísek
6 Plochý klíč
7 Imbusový klíč
8 Paralelní vodítko
9 Otvor pro paralelní vodítko

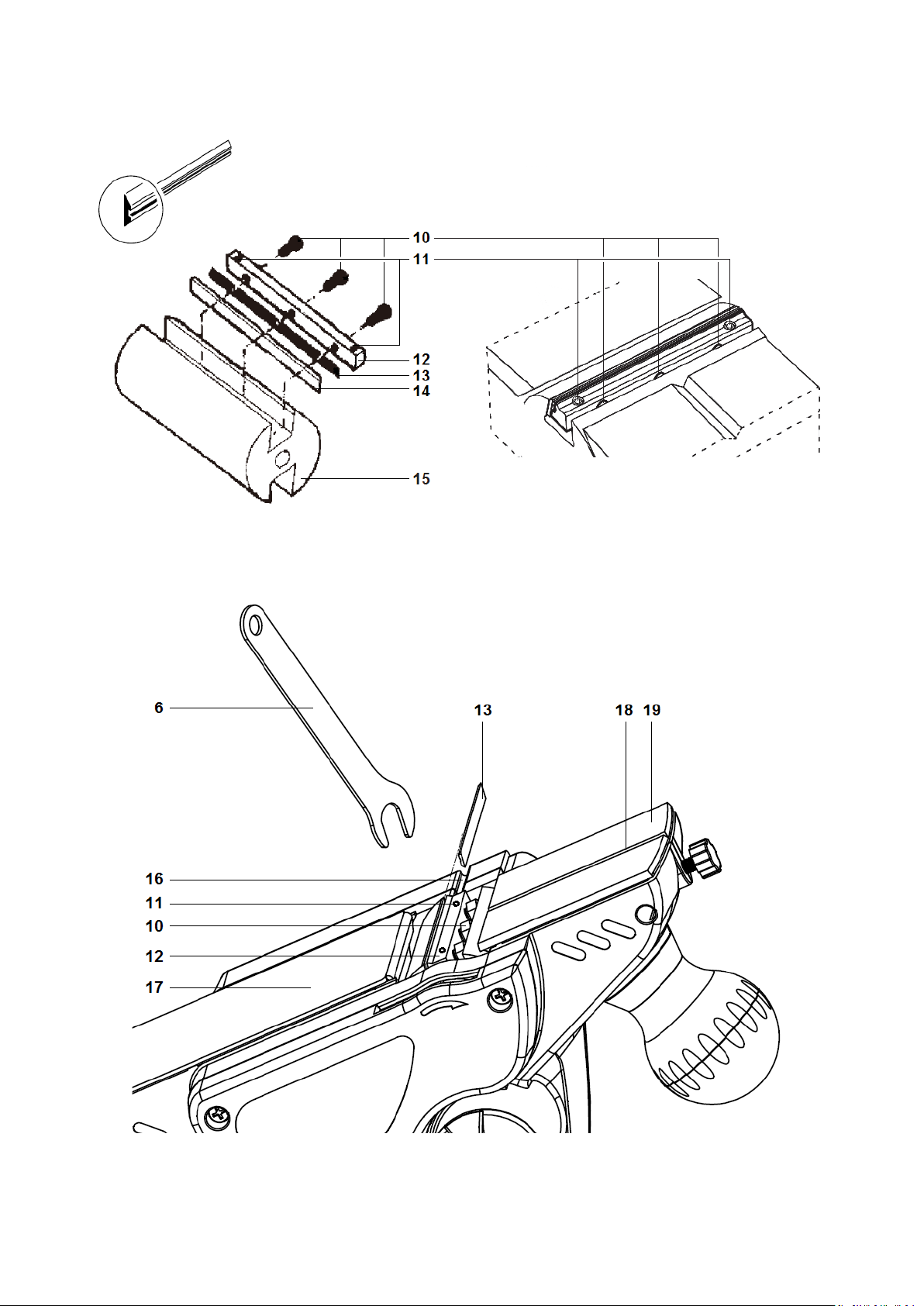

Obrázek A – hoblovací hlava a seřízení
10. Šroub držáku nožů (3x)
11. Nastavovací šroub (2x)
12. Držák nožů
13. Nůž
14. Přítlačná deska
15. Hoblovací hlava
16. Drážka pro výměnu nože
17. Zadní pevná hoblovací deska
18. V-drážka
19. Přední nastavitelná hoblovací deska
POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha!
Používejte prachovou masku!
Přečtěte si návod k použití! Používejte ochranu sluchu!
Noste pracovní ochranné rukavice! Používejte ochranu očí!
5

BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářadí
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návod pro budoucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické nářadí“ se vztahuje na elektrické
nářadí napájené ze sítě (se síťovými kabely) a na elektrické nářadí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) Udržujte svoje pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou
zapříčinit nehody.
b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářadím byly děti a jiné osoby v bezpečné vzdálenosti.
V případě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice přívodu elektrického nářadí musí konstrukcí odpovídat síťové zásuvce. Vidlici přívodu
vžádném případě neupravujte. Nepoužívejte žádné zásuvkové adaptéry společně s nářadím, které
má ochranný vodič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. V případě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářadí nevystavujte dešti nebo mokrému prostředí. Vniknutí vody do elektrického nářadí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívodní kabel k jiným účelům. Nikdy nenoste ani netahejte elektrické nářadí za
přívodní kabel, ani za něj nářadí nezavěšujte. Nevytahujte vidlici ze zásuvky tahem za kabel.
Chraňte kabel před vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářadí.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud s elektrickým nářadím pracujete venku, používejte pouze takové prodlužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Pokud se nedá vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte napájení
chráněné proudovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí buďte pozorní, dávejte pozor na to, co děláte, přistupujte k práci
s elektrickým nářadím s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod
vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nářadím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prostředků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná přilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
nářadí, snižuje riziko zranění.
6

c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí
vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být příčinou nehod.
d) Před zapnutím nářadí odstraňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vyhýbejte se nezvyklému držení těla. Dbejte na
stabilní postoj a vždycky udržujte rovnováhu. Budete tak elektrické nářadí lépe kontrolovat
vnečekaných situacích.
f) Noste vhodné oblečení. Nenoste volné oblečení nebo ozdoby. Dbejte, aby vaše vlasy, oděv a
rukavice byly v bezpečné vzdálenosti od pohyblivých dílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Pokud je možné použít zařízení k odsávání prachu a záchytná zařízení, zkontrolujte, zda jsou tato
zapojená a správně použitá. Použití zařízení k odsávání prachu může snížit ohrožení prachem.
4) Používání a ošetřování elektrického nářadí
a) Nářadí nepřetěžujte. Ke své práci používejte vždy k tomu určené elektrické nářadí. Správně zvolené
elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které se nedá zapnout nebo vypnout spínačem. Elektrické nářadí,
které se nedá ovládat spínačem, je nebezpečné a je zapotřebí ho nechat opravit.
c) Vytáhněte vidlici ze zásuvky anebo vyjměte akumulátor předtím, než budete provádět nastavení
elektrického nářadí, vyměňovat příslušenství nebo nářadí odložíte. Toto bezpečnostní opatření
zabraňuje neúmyslnému spuštění nářadí.
d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte pracovat s nářadím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické nářadí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářadí. Poškozené díly nechte před použitím nářadí vyměnit. Mnohé nehody mají svou příčinu v
nedostatečně udržovaném elektrickém nářadí.
f) Řezné nástroje udržujte ostré a čisté. Pozorně ošetřované řezné nástroje s ostrými řeznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. podle těchto pokynů a tak, jako
je to pro tento speciální typ nářadí předepsané. Přitom zohledněte pracovní podmínky a
prováděnou činnost. Používání elektrického nářadí na jiné než určené účely může vést
knebezpečným situacím.
5) Servis
a) Opravy svého elektrické nářadí svěřte pouze kvalifikované osobě, která bude používat originální
náhradní díly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického nářadí jako
před opravou.
BEZPEČNOSTNÍ POKYNY PRO HOBLÍKY
Před odložením nářadí vyčkejte do zastavení hoblovací hlavy. Odkrytá rotující hoblovací hlava se může
dostat do styku s podložkou, v důsledku čehož může dojít ke ztrátě kontroly a vážnému poranění.
Elektromechanické nářadí držte za izolované úchopové povrchy, protože hoblovací hlava se může
dotknout svého vlastního přívodu. Přeseknutí „živého“ vodiče může způsobit, že se neizolované kovové
části elektromechanického nářadí stanou „živými“ a mohou vést k úrazu uživatele elektrickým proudem.
7

Použijte svorky nebo jiný praktický způsob, kterým zabezpečíte a podepřete obrobek na stabilní
základně. Držení obrobku rukou nebo proti tělu vede k jeho nestabilitě a může vést ke ztrátě kontroly.
Elektrické nářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je
elektronářadí vedeno bezpečněji.
Nesahejte prsty do výhozu třísek. Nebezpečí poranění na rotujících dílech
Ohrožení prachem! Při delším opracovávání dřeva a zejména materiálů, při jejichž opracovávání vzniká
zdraví škodlivý prach, připojte přístroj na vhodné zařízení pro odsávání prachu.
Noste ochranné brýle a ochrannou masku proti prachu! Zajistěte dostatečné větrání.
Nikdy nehoblujte přes kovové předměty, jako jsou hřebíky či šrouby.Nůž do hoblíku / nožový hřídel se
jinak poškodí.
Napájecí kabel vždy veďte od stroje směrem dozadu.
Buďte při zacházení s noži obzvlášť opatrní. Hoblovací nože jsou velmi ostré, existuje nebezpečí
poranění.
Použijte jen ostré nože do hoblíku.
Materiály nebo plochy, které se mají zpracovat, nenavlhčujte kapalinami obsahujícími rozpouštědla.
8

SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace vytáhněte vidlici
přívodního kabelu ze zásuvky!
Informace k hoblovacím nožům
Přístroj používá dva výměnnéhoblovací nože s oboustranným ostřím o délce 82 mm, které lze otáčet. Po
otupení obou stran ostří se musí nože vyměnit, nesmí se brousit.
Pozor! Nebezpečí zranění. Při výměně hoblovacích nožů používejte rukavice a
nedotýkejte se ostří. Nože jsou velmi ostré.
Demontáž hoblovacích nožů (viz. Obrázek A)
Při výměně nožů vždy nahraďte nebo otočte oba, jinak může nevyvážená hoblovací hlava způsobit
vibrace a snížit životnost přístroje. Neuvolňujte dva imbusové šrouby (11), které slouží pouze knastavení
polohy ostří.
•Za pomoci plochého klíče (6) uvolněte tři šrouby (10) ve směru hodin, čím uvolníte držák nožů (12)
díky snížení rozpěrného tlaku šroubů vůči hlavě (15).
•Kouskem dřeva zatlačte ze strany na hoblovací nůž (13) a přes drážku (16) v těle hoblíku jej vysuňte.
•Očistěte prvky pro upínání nožea také nůž, pokud je to potřebné.
•Pootočte hoblovací hlavu (15) o půl otáčky a stejným způsobem demontujte i druhý hoblovací nůž
(případně si tuto druhou stranu nechte jako vzor a rozeberte ji teprve až po složení první strany).
Montáž a seřízení hoblovacích nožů (viz. Obrázek A)
•Nůž nasaďte zpět obráceným postupem. Dbejte, aby byl správně usazen mezi držákem nožů (12) a
přítlačnou deskou (14) a byl stranově srovnán s okrajem zadní hoblovací desky (17). Přesné stranové
srovnání nože se docílí přiložením rovného předmětu podél hrany obou hoblovacích desek (17, 19) a
zatlačením nože až k tomuto předmětu.
•Jemně utáhněte tři šrouby (10) proti směru hodin, ale zatím je nedotahujte plně.
•Pro seřízení výšky ostří nastavte knoflíkem (1) hloubku záběru na 0 mm a na zadní hoblovací desku
(17) přiložte rovný předmět. Pomocí imbusového klíče (7) otáčejte nastavovacími šrouby (11) a
nastavte takovou polohu držáku nožů (12), kdy se ostří právě dotýká předmětu přiloženého
khoblovací desce (17).
•Nyní plně dotáhněte tři šrouby (10) držáku nožů, proti směru hodin a střídavým způsobem.
•Otočte hoblovací hlavu (15) o půl otáčky a zopakujte montáž a seřízení i druhého nože.
Pozor! Před zapnutím hoblíku vyzkoušejte, že jsou šrouby držáku nožů pevně dotaženy
a že se hoblovací hlava může volně otáčet.
Nastavení hloubky záběru
Hloubku záběru lze nastavit plynule v rozmezí 0-2 mm pomocí nastavovacího knoflíku (1), který na sobě
má vyznačenou číselnou stupnici.
Volba směru odvodu třísek
Směr, kterým odchází třísky a hobliny lze zvolit krytkou (5), kterou se blokuje opačná strana vyhazovače.
Odsávání
Do volného otvoru vyhazovače třísek a hoblin lze pomocí vhodné redukce připojit odsávací zařízení (např.
průmyslový vysavač). Ujistěte se, že vysavač je vhodný pro materiál, se kterým pracujete.
9

OBSLUHA
Ochranné pracovní pomůcky
•Noste ochranné pracovní rukavice.
•Používejte ochranné brýle. Odlétávající třísky mohou způsobit zranění.
•Používejte ochranu sluchu proti zvýšenému hluku během práce.
•Používejte prachovou masku proti jemnému prachu.
Zkontrolujte, zda typ vidlice odpovídá typu zásuvky.
Údaje na štítku přístroje musí souhlasit se skutečným napětím zdroje proudu.
Zapnutí
Zatlačte blokovací tlačítko (3) a podržte jej. Stiskněte spínač (4), hoblík se zapne. Poté můžete blokovací
tlačítko opět pustit.
Vypnutí
Uvolněte spínač (4).
Hoblování
Obrobek musí být uchycen k pevné základně.
•Nastavte knoflíkem (1) požadovanou hloubku záběru a přiložte k obrobku přední část nastavitelné
hoblovací desky (19).
•Zapněte hoblík a nechte hoblovací hlavu plně rozběhnout, než začnete pracovat.
•Pro dosažení kvalitního povrchu veďte hoblík po obrobku pomalu a s rovnoměrným přítlakem.
Přílišná rychlost posuvu může způsobit nekvalitní opracování povrchu a rychlé ucpání vyhazovače
třísek.
•Při hoblování tvrdých druhů dřeva nebo při využívání plné šířky záběru, nastavujte pouze menší
hodnoty hloubky záběru a pracujte s pomalejším posuvem.
Srážení hran
Pomocí V-drážky (18) v přední hoblovací desce (19) je možné snadno srážet hrany. Přiložte hoblík
V-drážkou na hranu obrobku a veďte jej podél této hrany.
Montáž a nastavení paralelního vodítka
Paralelní vodítko (8) umožňuje vést hoblík rovnoběžně podél hrany obrobku vnastavené vzdálenosti.
Vodítko lze nasadit z obou stran přístroje.
•Zasuňte vodítko (8) do otvoru vtěle (9) a jeho nastavení zajistěte šroubem (2).
•Veďte hoblík s mírným bočním přítlakem.
10

PÉČE,ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vytáhněte vidlici
přívodního kabelu ze zásuvky.
Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí
provádět jen autorizovaný servis výrobce. Při poškození přívodního kabelu tohoto nástroje
smí kabel vyměnit pouze autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost
lze garantovat pouze při používání originálních náhradních dílů.
Přístroj je téměř bezúdržbový
•Větrací otvory se nesmí ucpat, udržujte přístroj čistý.
•Zabraňte vniknutí vlhkosti dovnitř přístroje při čištění.
•V rámci údržby se provádí pouze výměna opotřebených uhlíků nebo klínového řemene
(s požadavkem na výměnu kontaktujte svého prodejce, případně kvalifikovaného elektrikáře).
Čištění
•Přístroj čistěte ihned po řezání. Odstraňte nečistoty, jako jsou hobliny, třísky a prach štětcem nebo
stlačeným vzduchem.
•Otřete povrch přístroje navlhčeným hadříkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je přístroj vyroben.
Uskladnění
•Přístroj skladujte na suchém, bezpečném místě.
ŘEŠENÍ PROBLÉMŮ
Problém Možná příčina Řešení
Hoblík nepracuje
Zásuvka není pod napětím
Zkontrolujte zásuvku a
jistič/chránič
Vadný kabel
Zkontrolujte kabel, není-li
rozpojený nebo vadný
Neuspokojivý účinek Otupené nože
Otočte ostří nožů a znovaje
nastavte
Příliš silné vibrace
Nevyvážená hoblovací hlava
vlivem nesprávně seřízených
nebo uvolněných nožů
Zkontrolujte a správněseřiďte
nože
Přehřátí motoru
Přetížení přístroje silným tlakem
do řezu
Ochlaďte motor volnoběžným
chodem po dobu asi 3 minuty
11

TECHNICKÉ ÚDAJE
Elektrický hoblík PATRIOT EH0650
Napájecí napětí 220-240 V
Síťový kmitočet 50-60 Hz
Jmenovitý příkon 650 W
Počet otáček naprázdno 16000/min
Hoblovací šířka 82 mm
Hloubka záběru 0-2 mm
Hmotnost 2,7 kg
Třída ochrany II
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k předběžnému stanovení expozice.
Upozornění! Hodnota vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se nářadí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
Při stanovení doby působení vibrací, z důvodu určení bezpečnostních opatření podle nařízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se nářadí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je například doba, kdy je nářadí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku LpA = 84 dB(A)
Hladina akustického výkonu LwA = 95 dB(A)
Nejistota měření K = 3 dB (A)
Úroveň vibrací ah= 2,60 m/s2
Nejistota měření K = 1,5 m/s2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze vkomunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářadí neodhazujte do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebované elektrické nářadí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Informace o možnostech likvidace vysloužilého přístroje
vám podá obecní nebo městská správa.
12

ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem převzetí
výrobku, což je třeba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opotřebení výrobku a jeho součástek (např. postupný pokles kapacity baterií) a na škody vzniklé
vdůsledku nerespektování návodu k použití, používání nesprávného příslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání.
EU PROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkt:
ruční elektrický hoblík Patriot EH0650
je ve shodě s požadavky evropských směrnic
2006/42/EC (Směrnice pro strojní zařízení)
2014/35/EU (Směrnice ES o nízkém napětí)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 60745-1:2009+A11:2010
EN 60745-2-14:2009+A2:2010
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
Mnichovice, 15. 04. 2016
Ing. Ivan Drbohlav
generální ředitel Mountfield a.s.
16
13

SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 14
Použitie....................................................................................................................................... 14
Popis hoblíka .............................................................................................................................. 15
Použité bezpečnostnésymboly.................................................................................................. 15
Bezpečnostnépokyny................................................................................................................. 16
Zostavenie a príprava ................................................................................................................. 19
Obsluha....................................................................................................................................... 20
Starostlivosť, údržba a skladovanie............................................................................................ 21
Riešenie problémov.................................................................................................................... 21
Technické údaje.......................................................................................................................... 22
Likvidácia .................................................................................................................................... 22
Záručnépodmienky.................................................................................................................... 23
EU vyhlásenie o zhode................................................................................................................ 23
ÚVOD
Ďakujeme, že ste sarozhodli pretento elektrický hoblík a veríme, že vám bude dobre slúžiť. Zariadenie
spĺňa náročné požiadavky na elektrické náradie a jedná sao neoceniteľného pomocníka.
Tento návod na použitie slúži k spoznaniu elektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať, a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s elektrickým hoblíkom. Hoblík požičiavajte iba osobám, ktoré sú oboznámené s jeho
použitím, a súčasne s hoblíkom odovzdajte aj návod na použitie. Návod na použitie si musí prečítať a
dodržiavať každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien bez v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Zariadenie je určenépre hobľovanie drevených materiálov, ako sú hranoly alebo dosky, pri pevnom
uchytení obrobkov. Hodí sa aj na skosenie hrán.
Dodržiavajte pokyny k typomanastaveniu hobľovacích nožov. Používajte len príslušenstvo a doplnkové
zariadenia, ktoré sú uvedené v návode na obsluhu, príp. ktorých uchytenie je kompatibilné so
zariadením.
Zariadenie je schválenépresúkromné použitie vsuchých priestoroch. Akékoľvek iné použitie alebo
úprava zariadenia predstavujú závažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití
vrozporesurčením, nenesie výrobcazodpovednosť.
14

POPIS HOBLÍKA
Hoblík
1 Nastavenie hĺbky záberu
2 Zaistenie paralelného vodítka
3 Blokovacie tlačidlo
4 Spínač
5 Krytka vyhadzovača triesok
6 Plochý kľúč
7 Imbusový kľúč
8 Paralelné vodítko
9 Otvor pre paralelné vodítko
Obrázok A – hobľovacia hlava a nastavenie
10. Skrutka držiaka nožov (3x)
11. Nastavovacia skrutka (2x)
12. Držiak nožov
13. Nôž
14. Prítlačná doska
15. Hobľovacia hlava
16. Drážka prevýmenu noža
17. Zadnápevná hobľovacia doska
18. V-drážka
19. Prednánastaviteľná hobľovacia doska
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha!
Používajte prachovú masku!
Prečítajte si návod na použitie! Používajte ochranu sluchu!
Noste pracovné ochranné rukavice! Používajte ochranu očí!
15

BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické náradie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návod pre budúce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) Udržujte svoje pracovisko čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým náradím nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým náradím boli deti a iné osoby v bezpečnej vzdialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vidlica prívodu elektrického náradia musí konštrukciou zodpovedať sieťovej zásuvke. Vidlicu
prívodu v žiadnom prípade neupravujte. Nepoužívajte žiadne zásuvkové adaptéry spoločne s
náradím, ktoré má ochranný vodič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústredného
kúrenia, sporáky a chladničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické náradie nevystavujte dažďu alebo mokrému prostrediu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívodný kábel na iné účely. Nikdy nenoste ani neťahajte elektrické náradie za
prívodný kábel, ani za neho náradie nevešajte. Nevyťahujte vidlicu zo zásuvky ťahom za kábel.
Chráňte kábel pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
náradia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, používajte napájanie
chránené prúdovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického náradia buďte pozorní, dávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým náradím s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostriedky. Vždy noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,
16

ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia,
znižuje riziko zranenia.
c) Predchádzajte náhodnému uvedeniu náradia do prevádzky. Skontrolujte, či je elektrické náradie
vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom
môže byť príčinou nehôd.
d) Pred zapnutím náradia odstráňte z jeho blízkosti všetky nastavovacie nástroje alebo kľúče. Nástroj
alebo kľúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobiť zranenie.
e) Pracujte len tam, kam bezpečne dosiahnete. Vyhýbajte sa nezvyčajnému držaniu tela. Dbajte na
stabilný postoj a vždy udržiavajte rovnováhu. Budete tak elektrické náradie lepšie kontrolovať v
nečakaných situáciách.
f) Noste vhodné oblečenie. Nenoste voľné oblečenie alebo ozdoby. Dbajte na to, aby vaše vlasy,
odev a rukavice boli v bezpečnej vzdialenosti od pohyblivých dielcov. Voľné oblečenie, ozdoby
alebo dlhé vlasy sa môžu do pohyblivých dielcov zachytiť.
g) Ak je možné použiť zariadenie na odsávanie prachu a záchytné zariadenie, skontrolujte, či sú tieto
zapojené a správne použité. Použitie zariadenia na odsávanie prachu môže znížiť ohrozenie
prachom.
4) Používanie a ošetrovanie elektrického náradia
a) Náradie nepreťažujte. Na svoju prácu používajte vždy na to určené elektrické náradie. Správne
zvolené elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť spínačom. Elektrické náradie,
ktoré sa nedá ovládať spínačom, je nebezpečné a treba ho nechať opraviť.
c) Vytiahnite vidlicu zo zásuvky alebo vyberte akumulátor predtým, ako budete vykonávať
nastavenie elektrického náradia, vymieňať príslušenstvo alebo náradie odložíte. Toto
bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nedovoľte pracovať s náradím
osobám, ktoré nie sú s ním oboznámené alebo ktoré nečítali tieto pokyny. Elektrické náradie je
nebezpečné, ak ho používajú neskúsené osoby.
e) O náradie sa starostlivo starajte. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú
sa. Sústreďte sa na praskliny alebo poškodenia, ktoré môžu ohroziť bezpečnú funkciu elektrického
náradia. Poškodené dielce nechajte pred použitím náradia vymeniť. Mnohé nehody majú svoju
príčinu v nedostatočne udržiavanom elektrickom náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Pozorne ošetrované rezné nástroje s ostrými reznými
hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, pracovné nástroje atď. podľa týchto pokynov a tak,
ako je to pre tento špeciálny typ náradia predpísané. Pritom zohľadnite pracovné podmienky a
činnosť. Používanie elektrického náradia na iné ako určené účely môže viesť k nebezpečným
situáciám.
5) Servis
a) Svoje elektrické náradie nechajte opravovať iba kvalifikovanej osobe, ktorá bude používať
originálne náhradné dielce. Tým zabezpečíte, že zostane zachovaná úroveň bezpečnosti elektrického
náradia ako pred opravou.
BEZPEČNOSTNÉ POKYNY PRE HOBLÍKY
Pred odložením náradia vyčkajte do zastavenia hobľovacej hlavy. Odkrytá rotujúca hobľovacia hlava sa
môže dostať do styku s podložkou, v dôsledku čoho môže dôjsť ku strate kontroly a vážnemu poraneniu.
17

Elektromechanické náradie držte za izolované úchopové povrchy, pretože hobľovacia hlava samôže
dotknúť svojho vlastného prívodu. Preseknutie „živého“ vodičamôže spôsobiť, že saneizolované kovové
časti elektromechanického náradia stanú „živými“ a môžu viesť kúrazu užívateľa elektrickým prúdom.
Použite svorky alebo iný praktický spôsob, ktorým zabezpečíte a podopriete obrobok na stabilnej
základni. Držanie obrobku rukou alebo proti telu vedie k jeho nestabilitea môže viesť ku strate kontroly.
Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou
dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie.
Nesiahajte prstami do vyhadzovača triesok. Nebezpečenstvo poranenia na rotujúcich dieloch.
Ohrozenie spôsobené prachom! Pri dlhšie trvajúcej práci s drevom a hlavne pri opracovávaní materiálov,
kde vzniká zdraviu škodlivý prach, pripojte zariadenie k vhodnému odsávaciemu zariadeniu.
Noste ochranné okuliare a masku proti prachu! Dbajte na dostatočné vetranie.
Nikdy nehobľujte po kovových predmetoch, ako sú klince a skrutky.Hobľovací nôž / nožový hriadeľ sa
inak poškodí.
Sieťový kábel veďte vždy preč od zariadenia dozadu.
Pri manipulácii s nožmi postupujte mimoriadne opatrne. Hobľovacie nože sú veľmi ostré, hrozí
nebezpečenstvo poranenia.
Používajte len ostré hobľovacie nože.
Materiály alebo plochy, ktoré samajúspracovať, nenavlhčujte kvapalinami obsahujúcimi rozpúšťadlá.
18

ZOSTAVENIE A PRÍPRAVA
Pozor! Nebezpečenstvo zranenia. Pred vykonávaním akejkoľvek operácie vytiahnite
vidlicuprívodného kábla zo zásuvky!
Informácie khobľovacím nožom
Zariadenie používadva výmenné hobľovacie nože s obojstranným ostrím s dĺžkou 82 mm, ktoré je možné
otáčať. Po otupení oboch strán ostria sa nože musia vymeniť, nesmú sa brúsiť.
Pozor! Nebezpečenstvo zranenia. Pri výmene hobľovacích nožov používajte rukavice
anedotýkajte sa ostria. Nože sú veľmi ostré.
Demontáž hobľovacích nožov (viď. Obrázok A)
Pri výmene nožov vždy nahraďte alebo otočte obidva, inak môže nevyvážená hobľovacia hlava spôsobiť
vibrácie a znížiťživotnosť zariadenia. Neuvoľňujte dveimbusové skrutky (11), ktoré slúžia iba pre
nastavenie polohy ostria.
•Pomocou plochého kľúča (6) uvoľnite tri skrutky (10) v smere hodín, čím uvoľníte držiak nožov (12)
vďaka zníženiu rozperného tlaku skrutiek voči hlave (15).
•Kúskom dreva zatlačte z boku na hobľovací nôž (13) a cez drážku (16) v tele hoblíkaho vysuňte.
•Očistite prvky preupínanie nožaa tiež nôž, ak je to potrebné.
•Pootočte hobľovaciu hlavu (15) o pol otáčky a rovnakým spôsobom demontujte i druhý hobľovací
nôž (prípadnesi túto druhú stranu nechajte ako vzor a rozoberte ju až po zložení prvej strany).
Montáž a nastavenie hobľovacích nožov (viď. Obrázok A)
•Nôž nasaďte späť obráteným postupom. Dbajte, aby bol správneusadenýmedzi držiakom nožov (12)
a prítlačnou doskou (14) a bol stranovo zarovnaný sokrajom zadnej hobľovacej dosky (17). Presné
stranové zarovnanie nožasa docieli priložením rovného predmetu pozdĺž hrany oboch hobľovacích
dosiek (17, 19) a zatlačením nožaaž k tomuto predmetu.
•Jemnedotiahnite tri skrutky (10) proti smeru hodín, ale zatiaľ ich nedoťahujte úplne.
•Prenastavenie výšky ostria nastavte voličom (1) hĺbku záberu na 0 mm a na zadnú hobľovaciu dosku
(17) priložte rovný predmet. Pomocou imbusového kľúča (7) otáčajte nastavovacími skrutkami (11) a
nastavte takú polohu držiaka nožov (12), kedy saostrie právedotýkapredmetu priloženého na
hobľovaciu dosku (17).
•Teraz úplnedotiahnite tri skrutky (10) držiaka nožov, proti smeru hodín a striedavým spôsobom.
•Otočte hobľovaciu hlavu (15) o pol otáčky a zopakujte montáž a nastavenie idruhého noža.
Pozor! Pred zapnutím hoblíka vyskúšajte, že sú skrutky držiaka nožov pevne dotiahnuté
aže sa hobľovacia hlava môže voľne otáčať.
Nastavenie hĺbky záberu
Hĺbku záberu je možné nastaviťplynulevrozmedzí 0-2 mm pomocou nastavovacieho voliča (1), ktorý na
sebemá vyznačenú číselnú stupnicu.
Voľba smeru odvodu triesok
Smer odvodu triesok a hoblín, je možné voliť krytkou (5), ktorou sablokuje opačná strana vyhadzovača.
Odsávanie
Do voľného otvoru vyhadzovačatriesok a hoblín je možné pomocou vhodnej redukcie pripojiťodsávacie
zariadenie (napr. priemyselný vysávač). Uistite sa, že vysávač je vhodný premateriál, s ktorým pracujete.
19

OBSLUHA
Ochranné pracovnépomôcky
•Noste ochranné pracovnérukavice.
•Používajte ochranné okuliare. Odlietavajúce triesky môžu spôsobiťzranenia.
•Používajte ochranu sluchu proti zvýšenému hluku počas práce.
•Používajte prachovou masku proti jemnému prachu.
Skontrolujte, či typ vidlice zodpovedá typu zásuvky.
Údaje na štítku zariadenia musia súhlasiťso skutočným napätím zdrojaprúdu.
Zapnutie
Zatlačte blokovacie tlačidlo (3) a podržte ho. Stlačte spínač (4), hoblík sa zapne. Potom môžete
blokovacie tlačidlo opäť pustiť.
Vypnutie
Uvoľnite spínač (4).
Hobľovanie
Obrobok musí byť uchytenýkpevnej základni.
•Nastavte voličom (1) požadovanú hĺbku záberu a priložte k obrobku prednú časť nastaviteľnej
hobľovacej dosky (19).
•Zapnite hoblík a nechajte hobľovaciu hlavu plnerozbehnúť, než začnete pracovať.
•Predosiahnutie kvalitného povrchu veďte hoblík po obrobku pomaly a s rovnomerným prítlakom.
Prílišná rýchlosťposuvu môže spôsobiťnekvalitnéopracovanie povrchu a rýchleupchatie
vyhadzovačatriesok.
•Pri hobľovaní tvrdých druhov dreva alebo pri využívaní plnej šírky záberu, nastavujte iba menšie
hodnoty hĺbky záberu a pracujte s pomalším posuvom.
Zrážanie hrán
Pomocou V-drážky (18) v prednej hobľovacej doske (19) je možné ľahko zrážať hrany. Priložte hoblík
V-drážkou na hranu obrobku a veďte ho pozdĺž tejto hrany.
Montáž a nastavenie paralelného vodítka
Paralelnévodítko (8) umožňuje viesť hoblík rovnobežnepozdĺž hrany obrobku v nastavenej vzdialenosti.
Vodítko je možné nasadiťzoboch strán zariadenia.
•Zasuňte vodítko (8) do otvoru v tele (9) a jeho nastavenie zaistite skrutkou (2).
•Veďte hoblík s miernym bočným prítlakom.
20
