1 Sicherheitsinformationen
Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum
ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes
Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung
entstehen, entbehren jeder Haftung.
•Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und
Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu
gefährlichen Situationen kommen.
•Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,
Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.
Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aus.
•Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
•Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH
vorgenommen werden.
•Benutzen Sie das Messgerät nie mit nassen Händen.
•Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
•Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine
Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.
•Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör oder
gleichwertigem Ersatz verwendet werden.
•Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.
•Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
•Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen
überschritten werden.
•Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zu Verletzungen des Bedieners kommen.
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.
Sicherheitssymbole
Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu Verletzungen
führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.
Symbol
Bezeichnung / Beschreibung
Allgemeines Warnzeichen
Nichtbeachtung kann zu Verletzungen und/oder Schäden am Gerät führen.
Warnung vor elektrischer Spannung
Nichtbeachtung kann zu Stromschlägen führen.
Warnung vor optischem Strahl
Nichtbeachtung kann zu Augenverletzungen führen.

© PCE Instruments
2
Deutsch
2 Spezifikationen
2.1 Technische Spezifikationen
Spezifikationen
Erläuterung
Messbereich
10 … 900 Hz
Auflösung
<100 Hz: 0,1 Hz
>100 Hz: 1 Hz
Genauigkeit
±(1 % v. Mw. + 4 Digits)
Betriebsbedingungen
Temperatur: 0 … +50 °C
Lagerbedingungen
Temperatur: -20 … +65 °C
Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Speicher
15 Ordner á 50 Messpunkte
Spannungsversorgung
3 x 1,5 V AAA Batterie
Abmessungen
150 x 80 x 38 mm
Gewicht
200 g
Menüsprachen
Deutsch, Englisch, Spanisch, Französisch, Italienisch,
Niederländisch
2.2 Lieferumfang
1 x Riemenspannungsmessgerät PCE-BTM 2000A
1 x Sensor mit kurzem Schwanenhals
1 x Magnethalterung
1 x PC-Berechnungssoftware
3 x AAA Batterie
1 x Bedienungsanleitung

© PCE Instruments
3
Deutsch
2.3 Optionales Zubehör

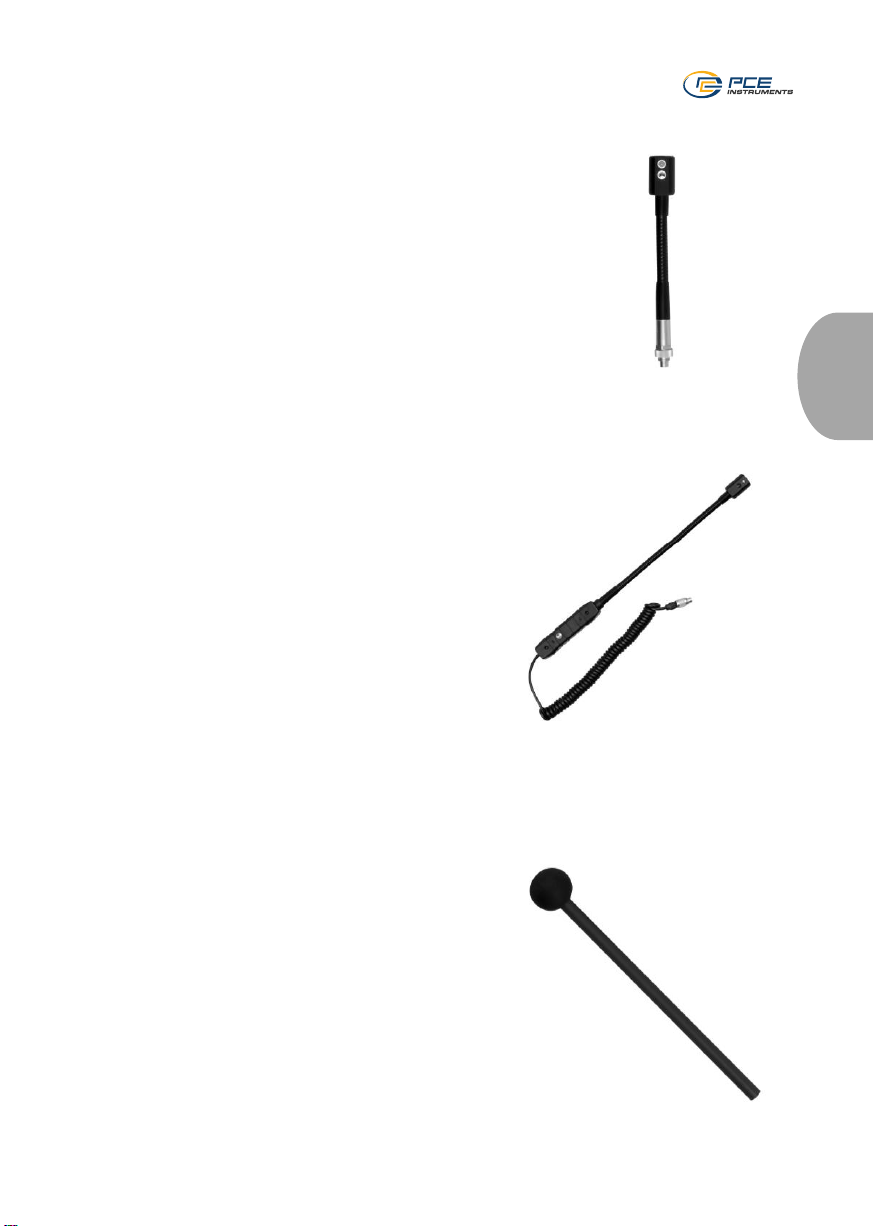

2.3.1 Ersatzsensor mit kurzem Schwanenhals PCE-
BTM 2000A SHS
Den Sensor mit kurzem Schwanenhals PCE-BTM 2000A SHS
können Sie einfach an das Messgerät PCE-BTM 2000A
anschrauben und somit einhändig Messungen durchführen.
Durch den flexiblen Sensorhals sind auch schwer zugängliche
Bereiche erreichbar.
2.3.2 Sensor mit langem Schwanenhals und
Spiralkabel PCE-BTM 2000A SHL
Um schwer zugängliche Messstellen in verbauten
Anlagen erreichen zu können, bietet Sensor mit langem
Schwanenhals und Spiralkabel optimale Bedingungen,
um bestmögliche Messergebnisse zu erhalten.
2.3.3 Schlägel PCE-BTM 2000A MALLET
Der optional erhältliche Frequenzschlägel PCE-BTM
2000A MALLET erleichtert das Erzeugen einer
geeigneten Schwingung an demzu messenden Riemen.
Während Sie das Messgerät mit der Magnethalterung
gut ablesbar in der Nähe des Riemens fixiert haben,
können Sie bequem eine Messung mit einem
Schwanenhalssensor durchführen und gleichzeitig mit
der anderen Hand den Riemen anschlagen.

© PCE Instruments
4
Deutsch

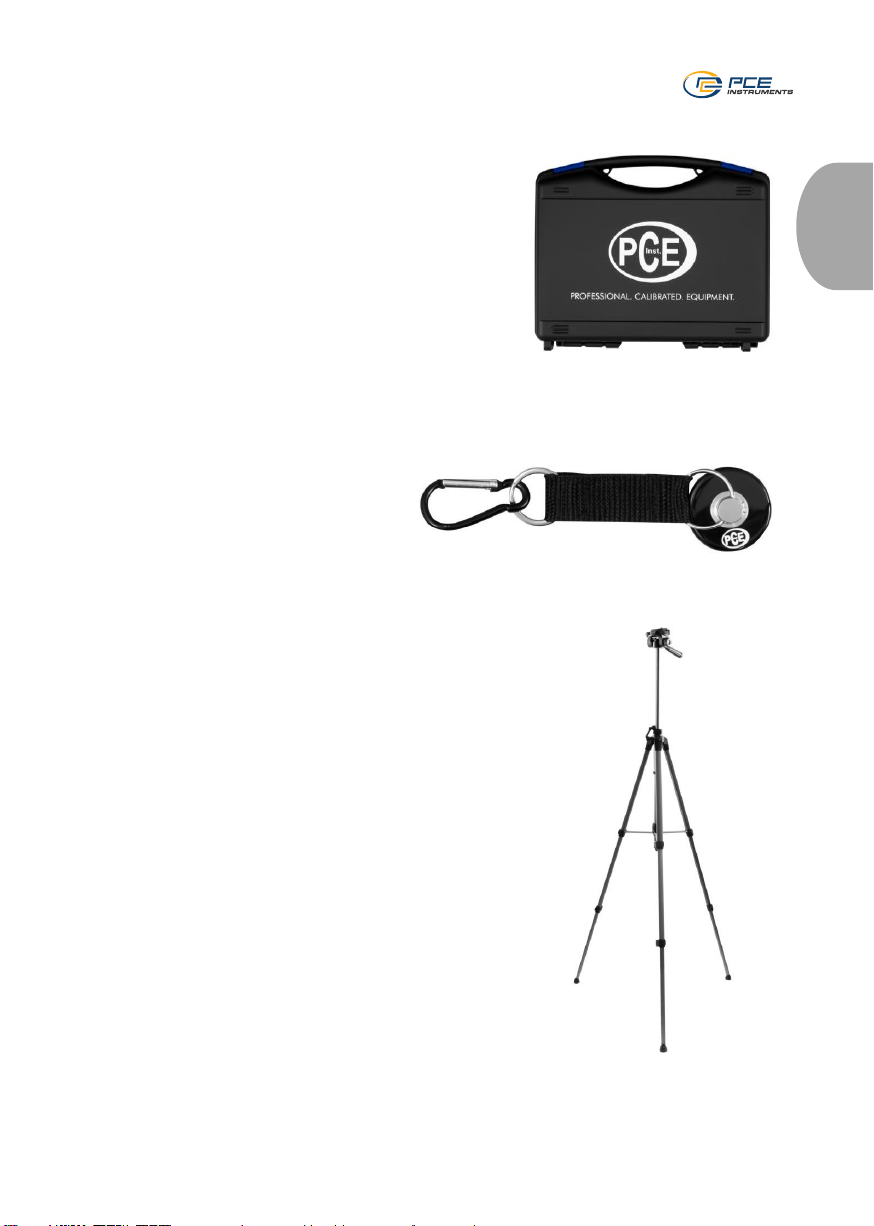

2.3.4 Instrumentenkoffer PCE-BTM 2000A CASE
Der Instrumentenkoffer dient zur sicheren Aufbewahrung
des Messgerätes PCE-BTM 2000A, der verschiedenen
Sensoren und des weiteren Gerätezubehörs.
2.3.5 Ersatzmagnethalterung PCE-MH
Mit der Magnethalterung PCE-MH haben
Sie die Möglichkeit, das
Riemenspannungsmessgerät PCE-BTM
2000A an metallischen Untergründen zu
befestigen, sodass ein beidhändiges
Arbeiten ermöglicht wird.
2.3.6 Stativ STAT
Mit Hilfe des Stativs STAT haben Sie die Möglichkeit, den
Sensor mit langem Schwanenhals und Spiralkabel PCE-
BTM 2000A SHL fest in der Messstellung zum Riemen zu
montieren. Durch die starre Montage des Sensors wird eine
besonders genaue Messung gewährleistet. Auch die
Wiederholgenauigkeit der Messungen an einem Riemen
bleibt so konstant.
2.3.7 ISO-Kalibrierzertifikat
ISO-Kalibrierzertifikat für Riemenspannungsmessgerät

© PCE Instruments
5
Deutsch
3 Systembeschreibung
Das PCE-BTM 2000A ist ein mobiles Messgerät zur Ermittlung von Riemenspannungen und
Trumkräften in Keil-, Zahn-, Rippen-, Antriebs- und Förderriemen. Eine optimale Riemenspannung
ist erforderlich, um die Lebensdauer und den Arbeitsprozessablauf des Riemens zu optimieren. Mit
dem PCE-BTM 2000A können Sie diese Werte erfassen und mit dem Sollwert abgleichen. Durch
einen flexiblen Sensorhals können die Messungen auch in engen, schwer zugänglichen
Maschinenräumen durchgeführt werden. Die Riemenspannung wird in Hertz (Hz), die Trumkraft des
Riemens in Newton (N) oder wahlweise in Pound-force (lbf) angezeigt.

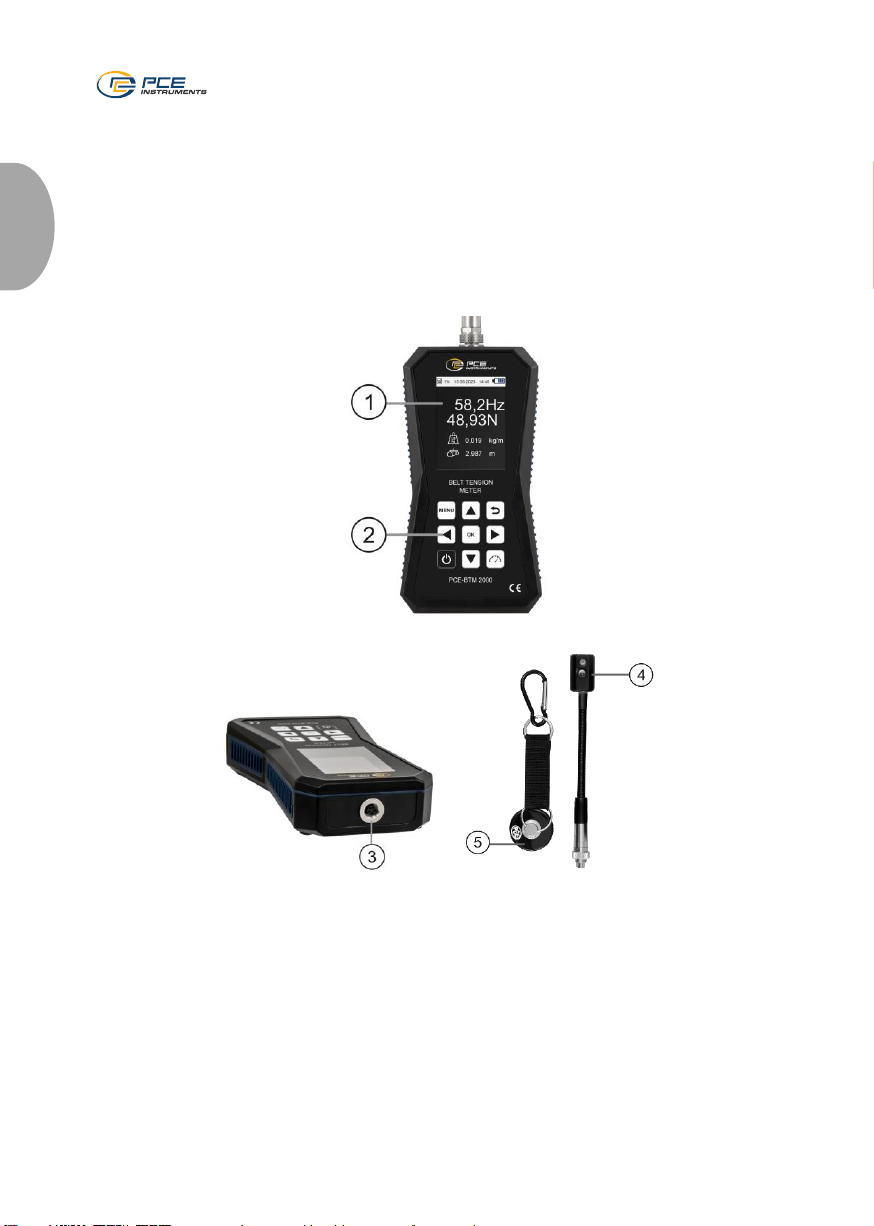

3.1 Messgerät
1. Display
2. Bedienfeld
3. Sensorbuchse
4. Sensorkopf
5. Magnethalter

© PCE Instruments
6
Deutsch
3.2 Funktionstasten
Taste
Bezeichnung
Funktionen
Ein/Aus
- Ein/Aus
Menü
- Menü öffnen
Zurück
- Abbrechen, Zurück, Beenden
OK
- Bestätigen
Messmodus
- Einschalten des Messmodus
Hoch
- nach oben navigieren
Runter
- nach unten navigieren
Rechts
- nach rechts navigieren
Links
- nach links navigieren
3.3 Display (im Messmodus)
1. Speicherkapazität
2. Datum & Uhrzeit
3. Batteriezustand
4. Riemenspannung
5. Trumkraft
6. Eingestelltes Riemengewicht
7. Eingestellte Trumlänge

© PCE Instruments
7
Deutsch
4 Vorbereitung
4.1 Stromversorgung
Zur Stromversorgung werden drei AAA-Alkalibatterien benötigt. Das Batteriefach befindet sich auf
der Rückseite des Geräts und ist mit zwei Schrauben gesichert. Lösen Sie die Schrauben, heben
Sie die Abdeckung ab, legen Sie die Batterien wie gekennzeichnet ein und verschließen Sie das
Batteriefach wieder, indem Sie die Schrauben anziehen.Bevor Sie die Batterien tauschen, schalten
Sie das Gerät aus.
4.2 Inbetriebnahme
Bevor Sie das Gerät einschalten, stecken Sie den Sensorkopf in die Sensorbuchse des Geräts und
fixieren den Kopf durch Festdrehen der Rändelmutter. Um das Gerät zu starten, drücken Sie die
Ein/Aus-Taste , bis auf dem Display die Gerätebezeichnung erscheint. Um das Gerät
auszuschalten, drücken Sie die Ein/Aus-Taste , bis sich das Display abschaltet. Nach dem
Einschalten des Gerätes erscheint auf dem Display das Messmodus-Symbol zusammen mit
einem Hand-Symbol. Vor der ersten Benutzung und nach jedem Batteriewechsel sollten Sie Datum
und Uhrzeit einstellen (siehe 5.2.2). Um in den Messmodus zu gelangen, drücken Sie die
Messmodus-Taste . Wenn Sie Einstellungen vornehmen möchten, drücken Sie die Menü-Taste
, um ins Menü zu gelangen.
5 Menü
Das Menü des Gerätes erreichen Sie, indem Sie nach dem Start die Menü-
Taste drücken. Mit den Pfeiltasten navigieren Sie durch das
Menü. Mit können Sie Ihre Wahl bestätigen, mit der Zurück-Taste
können Sie einen Schritt zurück navigieren.
5.1 Kraft
Im Untermenü „Kraft“ lassen sich die notwendigen Werte zur Messung der
Trumkraft eingeben. Außerdem können Sie entscheiden, ob die Trumkraft
im Messmodus angezeigt oder ausgeblendet werden soll.

© PCE Instruments
8
Deutsch

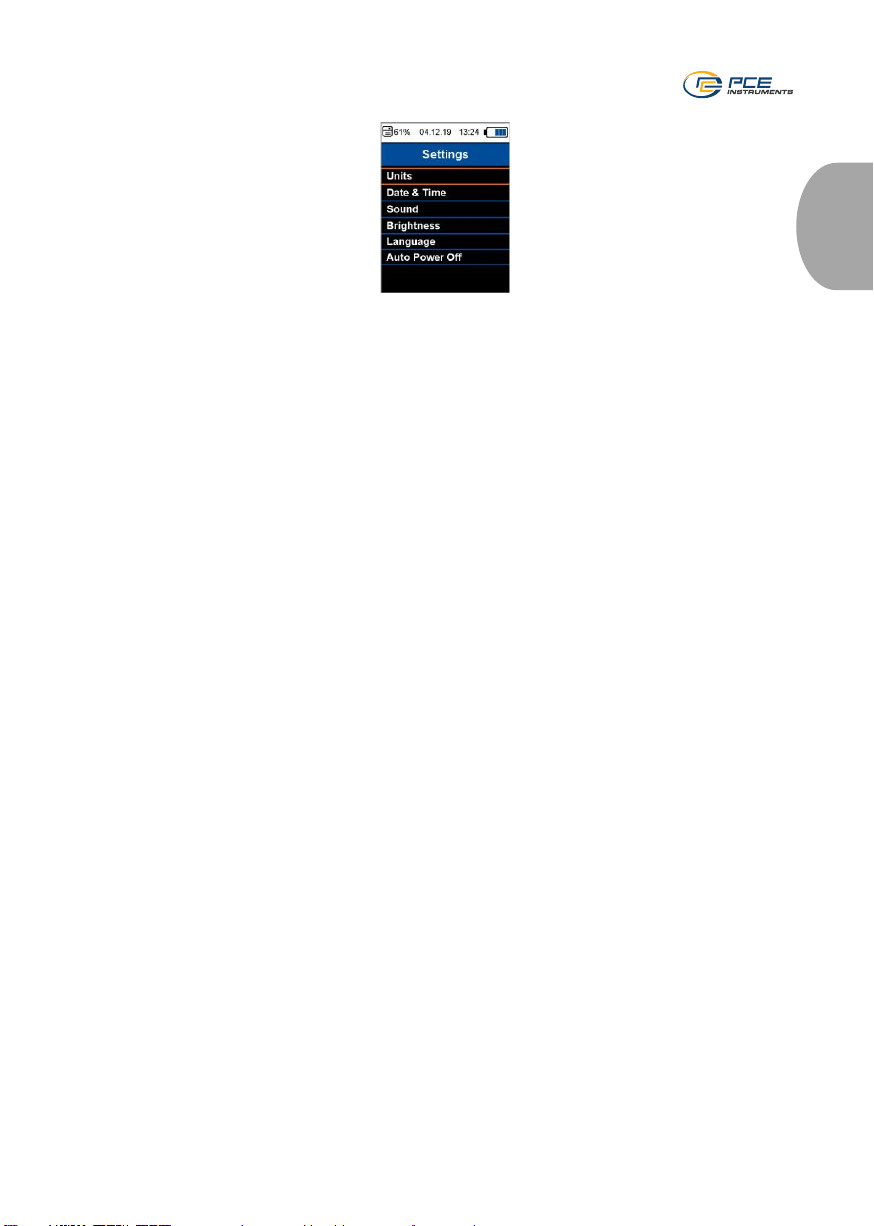

5.2 Einstellungen
5.2.1 Einheiten
Im Unterpunkt „Einheiten“ können Sie zwischen dem internationalen Einheitensystem (SI) und dem
angloamerikanischen Einheitensystem (US) auswählen.
5.2.2 Datum & Zeit
In diesem Menü lassen sich Datum und Uhrzeit einstellen. Außerdem können Sie im Reiter „Format“
auswählen, wie das Datum auf dem Display angezeigt werden soll.
5.2.3 Ton
Der Ton beim Betätigen der Tasten kann wahlweise ein- oder ausgeschaltet werden. Auch der Ton
bei der Aufnahme eines Messwertes kann an- und abgewählt werden.
5.2.4 Helligkeit
In diesem Reiter lässt sich die Bildschirmhelligkeit zwischen 10 und 100 % regulieren.
5.2.5 Sprache
Sie können zwischen den Sprachen Deutsch, Englisch, Spanisch, Französisch, Italienisch und
Niederländisch auswählen.
5.2.6 Energiesparmodus
Sie können eine automatische Abschaltung definieren. Diese ist gegliedert zwischen einer Minute
und 5 Minuten. Außerdem ist die automatische Abschaltung komplett deaktivierbar.

© PCE Instruments
9
Deutsch
5.3 Speicher
Im ersten Reiter wählen Sie einen Ordner aus. Dieser ausgewählte
Speicherordner wird bei den dann folgenden Messungen genutzt, um die
Messwerte abzulegen. Navigieren Sie auf den Punkt „Speicher anzeigen“;
so wird Ihnen der Inhalt des aktuell ausgewählten Ordners dargestellt. Wenn
Sie einen der Messwerte mit Hilfe der OK-Taste auswählen, werden
Ihnen weitere Details zu dem Messwert angezeigt. Innerhalb der
Detailanzeige können Sie mit den Pfeiltasten Hoch und Runter
zwischen den Ordnern wechseln. Die Pfeiltasten Links und Rechts
bieten Ihnen die Möglichkeit, zwischen den Detailansichten der einzelnen
Messwerte innerhalb eines Ordners zu wechseln.
Mit Hilfe des Punktes „einzelnes löschen“ können Sie einzelne Messwerte in dem ausgewählten
Ordner löschen. Wenn Sie einen Messwert inmitten des Ordners löschen, so nummerieren sich die
Messwerte innerhalb des Ordners neu, sodass keine Nummerierungslücken in einem Ordner
entstehen. Wenn Sie alle Dateien in einem Ordner löschen möchten, wählen Sie den Menüpunkt
„Ordner löschen“ und bestätigen, dass der gesamte Ordner gelöscht werden soll. Über den letzten
Menüpunkt „Alle Dateien löschen“ entfernen Sie die Messwerte in allen Ordnern. Insgesamt stehen
Ihnen 15 Ordner zur Verfügung. In jedem Ordner können 50 Messwerte abgelegt werden, sodass
insgesamt 750 Messdaten gespeichert werden können.
5.4 Kalibrierung
Wenn Sie im Menü auf den Punkt „Kalibrierung“ navigieren, können Sie
mittels einer Nullpunktkalibrierung den Sensor kalibrieren. Legen Sie dazu
das Gerät auf eine ebene Fläche und platzieren den Sensorkopf über einer
ebenen hellen Fläche. Klicken Sie auf „Kalibrierung“ und warten Sie, bis die
Kalibrierung abgeschlossen ist. Nun können Sie das Gerät für den nächsten
Messvorgang verwenden.
5.5 Info
Im Menü „Info“finden Sie Informationen zur Firmware-Version Ihres Gerätes.
6 Messen
6.1 Messmodus-Oberfläche
Wenn Sie die Benutzeroberfläche „Messmodus“ geöffnet haben, startet das
Gerät automatisch mit einer Messung, wenn ein schwingendes Objekt
erkannt wird. Durch das Bewegendes Messgerätes können niederfrequente
Humanschwingungen auftreten und als Messung auf dem Display angezeigt
werden. In den Standard-Einstellungen wird als erster Wert die
Riemenspannung in Hertz (Hz) angezeigt. Unter diesem Wert wird die
Trumkraft in Newton (N) angezeigt. Dem unteren Teil des Displays können
Sie die eingestellten Werte für die Masse des Riemens pro Meter (Gewicht-
Symbol) und die Trumlänge (Riemen-Symbol)entnehmen. Diese Werte sind
individuell für jeden Riemen einzustellen, spielen jedoch keine Rolle, wenn
lediglich die Riemenspannung ermittelt werden soll.

© PCE Instruments
10
Deutsch
6.2 Vorbereitungen zur Messung
Um eine erste Messung durchführen zu können, müssen Sie zunächst
einige Einstellungen vornehmen. Eine Kalibrierung des Gerätes wird nach
jedem Neustart empfohlen. Wie Sie eine Kalibrierung durchführen können,
lesen Sie in Kapitel 5.4.
Um Messdaten zur Trumkraft generieren zu können, müssen Sie zunächst
die technischen Daten des Riemens in das Gerät eingeben. Hierzu wählen
Sie im Menü den Reiter „Kraft“ aus. Zuerst geben Sie die Masse des
Riemens in Kilogramm pro Meter (kg/m) an. Im zweiten Schritt müssen Sie
die Trumlänge in Metern (m) angeben (siehe Kapitel 7). Bestätigen Sie Ihre
Auswahl immer mit OK .
6.3 Messung durchführen
Wenn Sie noch im Menü des Gerätes sind, drücken Sie die Messmodus-Taste zweimal. Nun hat
sich das Gerät in die Messoberfläche geschaltet und beginnt zu messen, wenn Schwingungen
erkannt werden. Um ein optimales Messergebnis zu erhalten, richten Sie den Sensorkopf so aus,
dass die beiden Messdioden bzw. der weiße Sensorstreifen parallel zum Riemen stehen. Eine
möglichst genaue Messung erhalten Sie, wenn der optional erhältliche Sensor mit langem
Schwanenhals und Spiralkabel PCE-BTM 2000A SHL mittels des Stativs STAT über dem Riemen
platziert wird. So werden Humanschwingungen vermieden. Außerdem sollte die Messsonde
möglichst in der Mitte des Lasttrums platziert werden (siehe Abbildung). Der Abstand von Sonde zu
Riemen sollte zwischen 10 und 25 mm betragen. Bringen Sie den Riemen nun z. B. mit dem optional
erhältlichen Schlägel in Schwingungen.
6.4 Messung speichern
Um einen von Ihnen gemessenen Wert zu speichern, drücken Sie nach Aufnahme einer Messung
den die OK-Taste . Im Display wird Ihnen der zur Speicherung ausgewählte Ordner und die
Nummer des Messwertes angezeigt. Diese Anzeige erscheint für 4 Sekunden auf dem Display.
Während dieser Zeit nimmt das Messgerät PCE-BTM 2000A keine neuen Messungen auf.
Anschließend können Sie mit der Messreihe fortfahren.
Achtung!
Stellen Sie vor einem Messvorgang unbedingt sicher, dass der Hauptschalter
der Anlage abgeschaltet ist und sichern Sie diesen gegen Wiedereinschalten.
Führen Sie niemals eine Messung an laufenden Anlagen oder rotierenden
Riemen durch.

© PCE Instruments
11
Deutsch
7 Berechnung von Trumlänge, Riemengewicht und Trumkraft
7.1 Trumlänge
In der Regel kann die Trumlänge direkt am Riemen gemessen werden. Messen Sie die oben
beschriebene Länge (trum length)und geben diese im Menü „Kraft“ für die Länge ein. Manchmal ist
es nicht möglich, diese Länge zu messen - dann können Sie die Länge mit folgender Formel
ermitteln:
   󰇛     󰇜

ltrum = Trumlänge
lbelt = Riemenlänge
d1= Durchmesser Riemenscheibe 1
d2= Durchmesser Riemenscheibe 2

© PCE Instruments
12
Deutsch
7.2 Riemengewicht
Sollte die Masse pro Meter des Riemens nicht angegeben sein, haben Sie die Möglichkeit, diese
selbst zu ermitteln. Wiegen Sie dazu den Riemen und teilen Sie das Gewicht in Kilogramm durch
die Gesamtlänge des Riemens in Meter.
 

mmeter = Masse pro Riemenmeter
mbelt = Masse des Riemens
lbelt = Gesamtriemenlänge
7.3 Trumkraft
Mit der angegebenen Masse pro Riemenmeter, der Trumlänge und der gemessenen Frequenz in
Hertz lässt sich nun die Trumkraft ermitteln. Die Berechnung lässt sich in folgender Formel
darstellen:
        
Ftrum = Trumkraft
mmeter = Masse pro Riemenmeter
ltrum = Trumlänge
f = Frequenz in Hertz
Die ermittelte Trumkraft kann mit den Angaben der Antriebshersteller verglichen werden und die
Riemenspannung dann entsprechend dem Sollwert angepasst werden.

© PCE Instruments
13
Deutsch
8 Kontakt
Bei Fragen, Anregungen oder auch technischen Problemen stehen wir Ihnen gerne zur Verfügung.
Die entsprechenden Kontaktinformationen finden Sie am Ende dieser Bedienungsanleitung.
9 Entsorgung
HINWEIS nach der Batterieverordnung (BattV)
Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe
gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten
Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.
Annahmestelle nach BattV:
PCE Deutschland GmbH
Im Langel 26
59872 Meschede
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte
auch an dafür vorgesehenen Sammelstellen abgeben.
WEEE-Reg.-Nr.DE69278128

© PCE Instruments
14
English
1 Safety notes
Please read this manual carefully and completely before you use the device for the first time. The
device may only be used by qualified personnel and repaired by PCE Instruments personnel.
Damage or injuries caused by non-observance of the manual are excluded from our liability and not
covered by our warranty.
•The device must only be used as described in this instruction manual. If used otherwise,
this can cause dangerous situations for the user and damage to the meter.
•The instrument may only be used if the environmental conditions (temperature, relative
humidity, …) are within the ranges stated in the technical specifications. Do not expose
the device to extreme temperatures, direct sunlight, extreme humidity or moisture.
•Do not expose the device to shocks or strong vibrations.
•The case should only be opened by qualified PCE Instruments personnel.
•Never use the instrument when your hands are wet.
•You must not make any technical changes to the device.
•The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner, no
abrasives or solvents.
•The device must only be used with accessories from PCE Instruments or equivalent.
•Before each use, inspect the case forvisible damage. If any damage is visible, do not use
the device.
•Do not use the instrument in explosive atmospheres.
•The measurement range as stated in the specifications must not be exceeded under any
circumstances.
•Non-observance of the safety notes can cause damage to the device and injuries to the
user.
We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of
business.
If you have any questions please contact PCE Instruments. The contact details can be found at the
end of this manual.
Safety symbols
Safety-related instructions the non-observance of which can cause damage to the device or
personal injury carry a safety symbol.
Symbol
Designation / description
General warning sign
Non-observance can cause damage to the device and injuries to the user.
Warning: electrical voltage
Non-observance can cause electric shock.
Warning: optical beam
Non-observance can cause injuries to the eyes.

© PCE Instruments
15
English
2 Specifications
2.1 Technical specifications
Specification
Description
Measurement range
10 … 900 Hz
Resolution
<100 Hz: 0.1 Hz
>100 Hz: 1 Hz
Accuracy
±(1 % of rdg. + 4 digits)
Operating conditions
Temperature: 0 … +50 °C
Storage conditions
Temperature: -20 … +65 °C
Humidity: 10 … 95 % RH, non-condensing
Memory
15 folders, 50 measuring points/folder
Power supply
3 x 1.5 V AAA battery
Dimensions
150 x 80 x 38 mm
Weight
200 g
Menu languages
English, German, Spanish, French, Italian, Dutch
2.2 Delivery contents
1 x belt tension meter PCE-BTM 2000A
1 x sensor with short gooseneck
1 x magnetic holder
1 x PC calculation software
3 x AAA battery
1 x user manual

© PCE Instruments
16
English
2.3 Optional accessories
2.3.1 Spare sensor with short gooseneck PCE-BTM
2000A SHS
You can simply screw the sensor with short gooseneck PCE-
BTM 2000A SHS onto the meter PCE-BTM 2000A, which will
allow you to make measurements with only one hand. With the
flexible sensor neck, you can even reach areas which are hard
to access.
2.3.2 Sensor with long gooseneck and coiled
cable PCE-BTM 2000A SHL
In order to reach measuring points in installed systems
that are difficult to access, the sensor with flexible long
gooseneck and coiled cable extension offers ideal
conditions for obtaining the best possible measuring
results.
2.3.3 Mallet PCE-BTM 2000A MALLET
The optional frequency mallet PCE-BTM 2000A
MALLET makes it easy to generate a suitable frequency
on the belt you wish to measure. While you have fixed
the meter near the belt with the magnetic holder so that
it is easy to read, you can comfortably make a
measurement with a gooseneck sensor and at the same
time tap the belt with the other hand.

© PCE Instruments
17
English
2.3.4 Instrument case PCE-BTM 2000A CASE
The instrument case is used to safely store the meter PCE-
BTM 2000A, the different sensors and other accessories.
2.3.5 Spare magnetic holder PCE-MH
With the magnetic holder PCE-MH, you can
attach the belt tension meter PCE-BTM
2000A to metal substrates, which enables
you to work with both hands.
2.3.6 Tripod STAT
With the help of the tripod STAT, you have the possibility to
mount the sensor with long gooseneck and coiled cable
PCE-BTM 2000A SHL firmly in themeasuring position to the
belt. The rigid mounting of the sensor ensures particularly
accurate measurements as well as constant repeatability of
several measurements of the same belt.
2.3.7 ISO calibrationcertificate
ISO calibration certificate for belt tension measuring device
