PCE Health and Fitness VM 20 User manual

© PCE Instruments
PCE-VM 20 Beschleunigungsmesser | Accelerometer
Bedienungsanleitung
User Manual
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 8 July 2019
v1.0
English
Deutsch

© PCE Instruments
Deutsch
Inhaltsverzeichnis
1Sicherheitsinformationen..................................................................... 1
2Spezifikationen...................................................................................... 2
2.1 Technische Spezifikationen ..............................................................................................2
2.2 Lieferumfang.....................................................................................................................3
2.3 Optionales Zubehör..........................................................................................................3
3Systembeschreibung............................................................................ 4
3.1 Gerät ................................................................................................................................4
3.2 Anschlüsse.......................................................................................................................5
3.3 Funktionstasten................................................................................................................5
4Vorbereitung.......................................................................................... 6
4.1 Stromversorgung..............................................................................................................6
4.2 Inbetriebnahme.................................................................................................................6
5Betrieb.................................................................................................... 7
5.1 Vibrationsmessung...........................................................................................................7
6Garantie................................................................................................ 15
7Entsorgung.......................................................................................... 15

© PCE Instruments
English
Contents
1Safety notes.........................................................................................16
2Specifications......................................................................................17
2.1 Technical specifications..................................................................................................17
2.2 Delivery contents............................................................................................................18
2.3 Optional accessories ......................................................................................................18
3System description.............................................................................19
3.1 Device ............................................................................................................................19
3.2 Interfaces........................................................................................................................20
3.3 Function keys .................................................................................................................20
4Getting started.....................................................................................21
4.1 Power supply..................................................................................................................21
4.2 Start-up...........................................................................................................................21
5Operation ............................................................................................. 22
5.1 Vibration measurement...................................................................................................22
6Warranty............................................................................................... 30
7Disposal ............................................................................................... 30

© PCE Instruments
1
Deutsch
1 Sicherheitsinformationen
Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum
ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes
Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung
entstehen, entbehren jeder Haftung.
•Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und
Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu
gefährlichen Situationen kommen.
•Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,
Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.
Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aus.
•Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
•Setzen Sie das Gerät keinen Magnetfeldern, korrosiven Medien oder Staub aus.
•Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH
vorgenommen werden.
•Benutzen Sie das Messgerät nie mit nassen Händen.
•Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
•Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine
Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.
•Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör oder
gleichwertigem Ersatz verwendet werden.
•Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.
•Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
•Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen
überschritten werden.
•Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zu Verletzungen des Bedieners kommen.
•Platzieren Sie den Sensor nicht auf Flächen, die hohen Spannungen ausgesetzt sind.
Es besteht erhebliche Verletzungsgefahr.
•Halten Sie die Sensorkabel von drehenden Teilen fern.
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am
Ende dieser Anleitung.

© PCE Instruments
2
Deutsch
2 Spezifikationen
2.1 Technische Spezifikationen
Spezifikation
Erläuterung
Messbereich
Frequenz: 1… 10000 Hz
Schwingbeschleunigung: 0…200 m/s² (RMS und Peak)
Schwinggeschwindigkeit: 0… 200 mm/s (RMS)
Schwingweg: 0… 2000 µm (Peak-Peak)
Genauigkeit
Schwingung: ±5 %
Temperatur: ±0,5 % (0 ... +60 °C)
±1 % (-40 ... +120 °C)
±2 % (-70 ... +180 °C)
±4 % (-70 ... +380 °C)
Drehzahl: ±0,1 % ±1 rpm
Auflösung
FFT-Spektrum 400, 800, 1600 Zeilen
Betriebsmodi
Vibrationsmodus
Messgrößen
Vibration [Hz], Beschleunigung [mm/s2], Geschwindigkeit [mm/s],
Verschiebung [µm], Echtzeit FFT Spektrum
Einheiten
Metrisch [Hz, mm/s², mm/s, µm]
Datenübertragung
USB 2.0
Speicher
4 GB microSD-Karte
Betriebsdauer
Bis zu 8 Stunden Dauerbetrieb
Stromversorgung
Li-Po-Akku
Display
128 x 160 LCD Farbdisplay, bei Sonnenlicht gut lesbar
Umgebungsbedingungen
-10 …+55 °C
≤80% r. F., nicht kondensierend
Abmessungen
132 mm x 70 mm x 33 mm
Gewicht
150 g

© PCE Instruments
3
Deutsch
Spezifikationen des Sensors
Modell
Spezifikationen
Erläuterung
Beschleunigungssensor
AC 102-1A
Empfindlichkeit
100 mV/g
Frequenzverhalten
±3 dB (0,5… 15000 Hz)
±10 % (2,0… 10000 Hz)
Dynamikbereich
±50 g, Peak
Spannungsversorgung
(IEPE)
18 … 30 V DC
Konstantstromquelle
2 … 10 mA
Spektrales Rauschen
Bei 10 Hz: 14 µg/√Hz
Bei 100 Hz: 2,3 µg/√Hz
Bei 1000 Hz: 2 µg/√Hz
Ausgangsimpedanz
<100 Ω
Arbeitspunktspannung
10 ... 14 V DC
Gehäuseisolierung
>100 MΩ
Umgebungsbedingungen
-50 ... +121 °C
Maximaler Stoßschutz
5000 g, Peak
Resonanzfrequenz
23000 Hz
Gehäusematerial
316L Edelstahl
Anschluss
2 Pin MIL-C-5015
Schutzart
IP68
Gewicht
90 g
2.2 Lieferumfang
1 x Vibrationsmessgerät PCE-VM 20
1 x Magnetischer Beschleunigungssensor mit Kabel (1,8 m)
1 x USB Kabel mit Ladegerät (100… 240 V AC)
1 x PC Software
1 x Bedienungsanleitung
2.3 Optionales Zubehör
REFB Reflexmarken

© PCE Instruments
4
Deutsch
3 Systembeschreibung
Das PCE-VM 20 ist ein kompaktes Messgerät zur Analyse von Vibrationen. Dabei werden die
gesamten Vibrationsparameter (Beschleunigung, Geschwindigkeit, Schwingweg, Frequenz,
Amplitude) gemessen. Über die Schnelle Fourier-Transformation (FFT) wird die Vibration der
Maschine direkt analysiert und grafisch dargestellt. Die grafische Anzeige kann auf den jeweiligen
Schwingungsmodus umgestellt werden. Über die Norm ISO 10816 werden zusätzlich die
Messwerte bewertet und durch Farben eingestuft. Das Messgerät hat für die
Maschinenüberwachung einen Routenmodus zur routenbasierten Datenerfassung und über die
Computersoftware können die aufgenommen Daten verwaltet werden.
3.1 Gerät
1. TFT LCD Farbdisplay
2. Folientastatur
3. Magnetischer Beschleunigungssensor

© PCE Instruments
5
Deutsch
3.2 Anschlüsse
1. Anschlussbuchse (2 Pin MIL-C-5015) für magnetischen Beschleunigungssensor
2. USB 2.0 Anschluss
3.3 Funktionstasten
Taste
Bezeichnung
Funktionen
Ein/Aus
An (3 s)
Aus (kurz drücken)
Enter
Eingabe, Auswahl bestätigen, Messung starten
Auf
Nach oben navigieren, Messmodus in der
Vibrationsmessung wechseln
Ab
Nach unten navigieren
Links
Nach links navigieren, Auswahl der Parameter im Menü
Rechts
Nach rechts navigieren, Auswahl der Parameter im Menü
Optionstaste F1
Zusatzfunktionen aufrufen
Menü
Zu den jeweiligen Einstellungen navigieren
Zurück
Zurück, Messung beenden

© PCE Instruments
6
Deutsch
4 Vorbereitung
4.1 Stromversorgung
Als Stromversorgung ist ein Li-Po-Akku im Gerät verbaut. Verbinden Sie das Gerät zum Laden über
das USB Kabelmit der Stromversorgung. Im ausgeschaltetenZustand und bei korrekterVerbindung
leuchtet eine rote LED beim Ladevorgang.
4.2 Inbetriebnahme
Um das Gerät zu starten, drücken Sie für 3 Sekunden, bis die grüne LED unter dem PCE Logo
anfängt zu leuchten. Als Startbildschirm wird das Hauptmenü angezeigt. Zunächst sollten die
folgenden Einstellungen vorgenommen werden. Dazu gehen Sie mit der Navigationstaste auf
„Settings“und bestätigen mit Enter .
4.2.1 Datum und Uhrzeit
Navigieren Sie im Untermenü „Settings“mit auf „Date/Time“und
bestätigen Sie mit Enter . Drücken Sie F1 und wählen Sie mit
den Monat und das Jahr aus. Lassen Sie danach F1 los und wählen
Sie den Tag aus. Durch das Bestätigen mit Enter gelangen Sie in die
Uhrzeiteinstellung.
Stellen Sie mit den Navigationstasten die Minuten ein. Durch
Drücken der Menütaste wechseln Sie zum Feld „Hours“. Dieses
ausgewählte Feld wird mit einem roten Rahmen markiert. Stellen Sie mit
den Navigationstasten die Stunden ein. Bestätigen Sie die Eingabe
mit Enter .
4.2.2 Sensoren
Die Sensoreinstellung ist nur für die Vibrationsmessung relevant. Navigieren Sie im Untermenü
„Settings“mit auf „Sensors“und bestätigen Sie mit Enter . Stellen Sie mit den für die
Vibrationsmessung verwendeten Sensor ein. Es kann zwischen einem IEPE- (Sensor1) oder einem
Sensor mit Ladungsvausgang (Sensor2) gewählt werden. Mit der Menütaste navigieren Sie zu
den weiteren Einstellungen. „Type“, „S.N“und „Sens.“lassen sich mit ändern und die jeweilige
Stelle des Wertes wird über die
Navigationstasten ausgewählt. Bei
„Units“ kann die Einheit für den jeweiligen
Sensor auf mV/g oder pC/ms2 eingestellt
werden.
Bei Auslieferung ist der IEPE-Sensor als
Standardsensor ausgewählt.

© PCE Instruments
7
Deutsch
4.2.3 Einheit
Die Einstellung „Units“ist unveränderlich auf metrisch festgelegt.
4.2.4 Automatische Abschaltung
Navigieren Sie im Untermenü „Settings“mit auf „Auto OFF“und
bestätigen Sie mit Enter . Stellen Sie mit die gewünschte
Abschaltzeit ein und bestätigen Sie die Eingabe mit .
4.2.5 Doc Fields…
Die Einstellmöglichkeit „Doc Fields“ist nicht implementiert.
5 Betrieb
5.1 Vibrationsmessung
Verbinden Sie den Beschleunigungssensor AC 102-1A mit der
Anschlussbuchse 1 des Geräts. Wählen Sie im Hauptmenü mit
„Vibrometer“ aus und bestätigen Sie mit Enter .
Auswahl
Nun muss der Messmodus aus den vier angeführten Modi ausgewählt werden. Hierzu navigieren
Sie mit auf und ab, um den gewünschten Modus zu markieren. Wenn Sie vorher die
Einstellungen zur ausgewählten Messgröße verändern möchten, drücken Sie die Menütaste
(Vgl.5.1.1). Wenn Sie die Einstellung nicht verändern möchten, drücken Sie direkt Enter , um in
den Messmodus zu gelangen.
Messmodus
Erläuterung
Acceleration
Schwingbeschleunigung [mm/s2]
Velocity
Schwinggeschwindigkeit [mm/s]
Displacement
Schwingweg [µm]
ISO 10816
Analysemodus nach der Norm ISO 10816 [mm/s]

© PCE Instruments
8
Deutsch

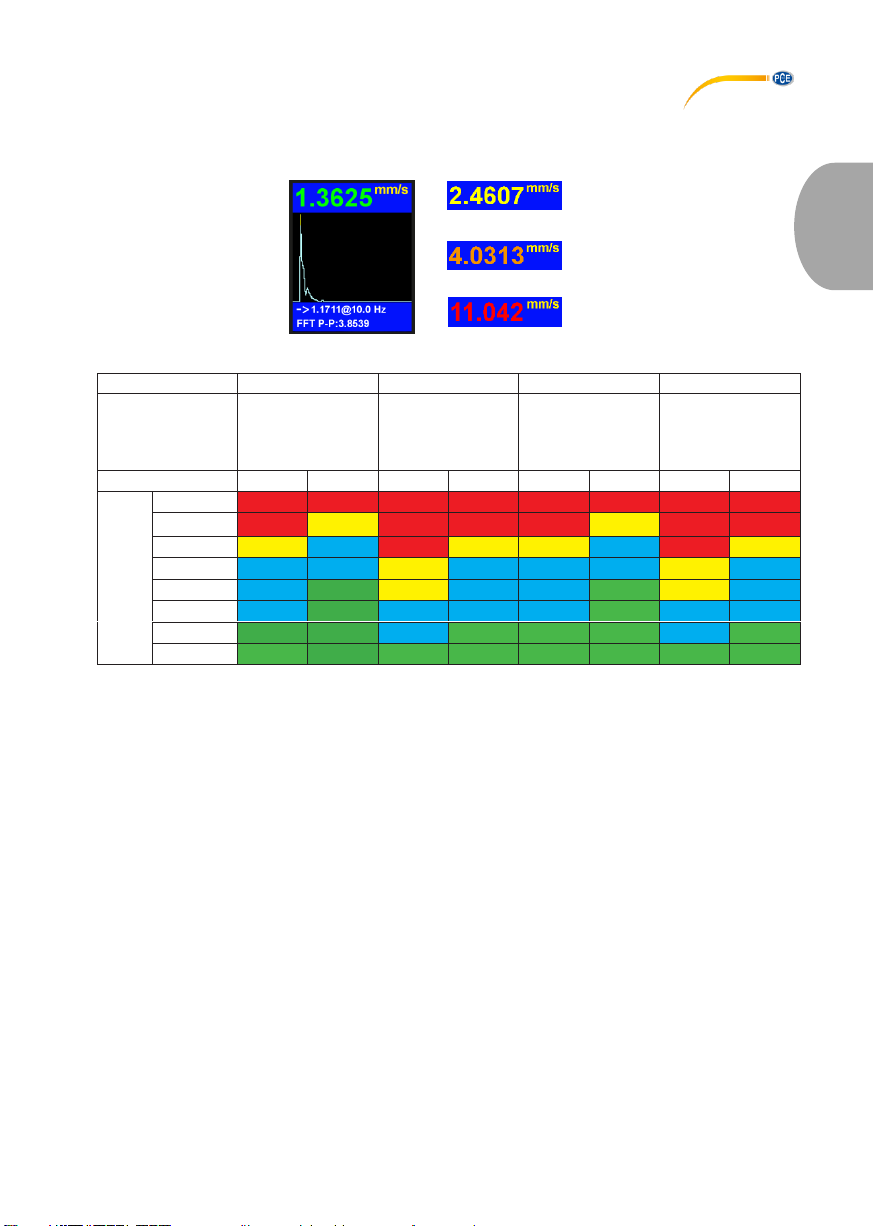

Der Analysemodus ISO 10816 vergleicht die Messwerte mit der angefügten Tabelle nach der Norm
ISO 10816. Das Messgerät zeigt im ISO 10816 Modus, wie auf den folgenden Bildern zu sehen,
den aktuellen Effektivmesswert (RMS) in der jeweiligen Farbe nach der ISO 10816 Tabelle an.
Maschinenvibrationen (DIN ISO 10816)
Gruppe
1
2
3
4
Definition
große Maschinen
P = 300 kW ... 50 MW,
elektrische Maschinen mit
Achshöhe h ≥315 mm
mittelgroße Maschinen
P = 15 kW ... 300 kW,
elektrische Maschinen
mit Achshöhe h = 160
...315 mm
Pumpen mit mehrschauf-
ligen Laufrädern und
getrenntemAntrieb
P >15 kW
Pumpen mit mehrschauf-
ligen Laufrädern und
integriertemAntrieb
P >15 kW
Aufstellung
starr
weich
starr
weich
starr
weich
starr
weich
Schwinggeschwindigkeit in
mm/s
10 –1000 Hz n ˃800 min -1
(1–1000 Hz n ˃120 min -1)
11.00 … ∞
D
D
D
D
D
D
D
D
7.10 … 11
D
C
D
D
D
C
D
D
4.50 ... 7.10
C
B
D
C
C
B
D
C
3.50 … 4.50
B
B
C
B
B
B
C
B
2.80 … 3.50
B
A
C
B
B
A
C
B
2.30 … 2.80
B
A
B
B
B
A
B
B
1.40 … 2.30
A
A
B
A
A
A
B
A
0.0 … 1.40
A
A
A
A
A
A
A
A
A –sehr gut, B –gut, C –kritischer Bereich, D –unzulässiger Bereich
Die Schwinggeschwindigkeiten sollten in allen drei Achsrichtungen (X-, Y- und Z-Achse) senkrecht
zur Oberfläche des Maschinengehäuses aufgenommen werden.

© PCE Instruments
9
Deutsch
5.1.1 Einstellen des Messmodus
Wenn Sie auf dem Bildschirm den gewünschten Messmodus sehen,
drücken Sie die Menütaste , um in das Unterverzeichnis zu gelangen.
Navigieren Sie mit zu den Einstellungen, die Sie vornehmen
möchten und verändern Sie die Werte mit . Drücken Sie danach die
Zurück-Taste , um wieder in die Messmodusauswahl zu gelangen.
Funktion
Erläuterung
Werte
Low Freq
Untere
Frequenzgrenze
1, 2, 10 Hz
Hi Freq
Obere
Frequenzgrenze
200 …10000 Hz bei der Beschleunigungsmessung
200 …5000 Hz bei der Geschwindigkeitsmessung
200 …800 Hz bei der Verschiebungsmessung
FFT lines
FFT Auflösung
400, 800, 1600 Zeilen
Trigger
Nicht implementiert
/
Averaging
Mittelwertbildung
0 …64 Werte, 0 = Deaktivierung des Mittelwerts
Window
Fenstereinstellung
Hanning (Von Hann), Rectangular (Rechteck)
ISO Group
ISO Einstellung
(Muss anhand der
Tabelle unter Punkt
5.1 jeweils an den
Maschinentyp
angepasst werden)
R1&3: Gruppe 1&3 starr
F1&3: Gruppe 1&3 weich
R2&4: Gruppe 2&4 starr
F2&4: Gruppe 2&4 weich
5.1.2 Messen
Wenn Sie noch keinen Messmodus ausgewählt haben, starten Sie bei Punkt 5.1
Vibrationsmessung. Andernfalls bestätigen Sie den ausgewählten Messmodus mit Enter . Die
Messung startet. Der FFT Modus ist im folgenden Bild zu sehen. Die Anzeige ist in jedem
Messmodus gleich. Es unterscheiden sich nur die Messgrößen.

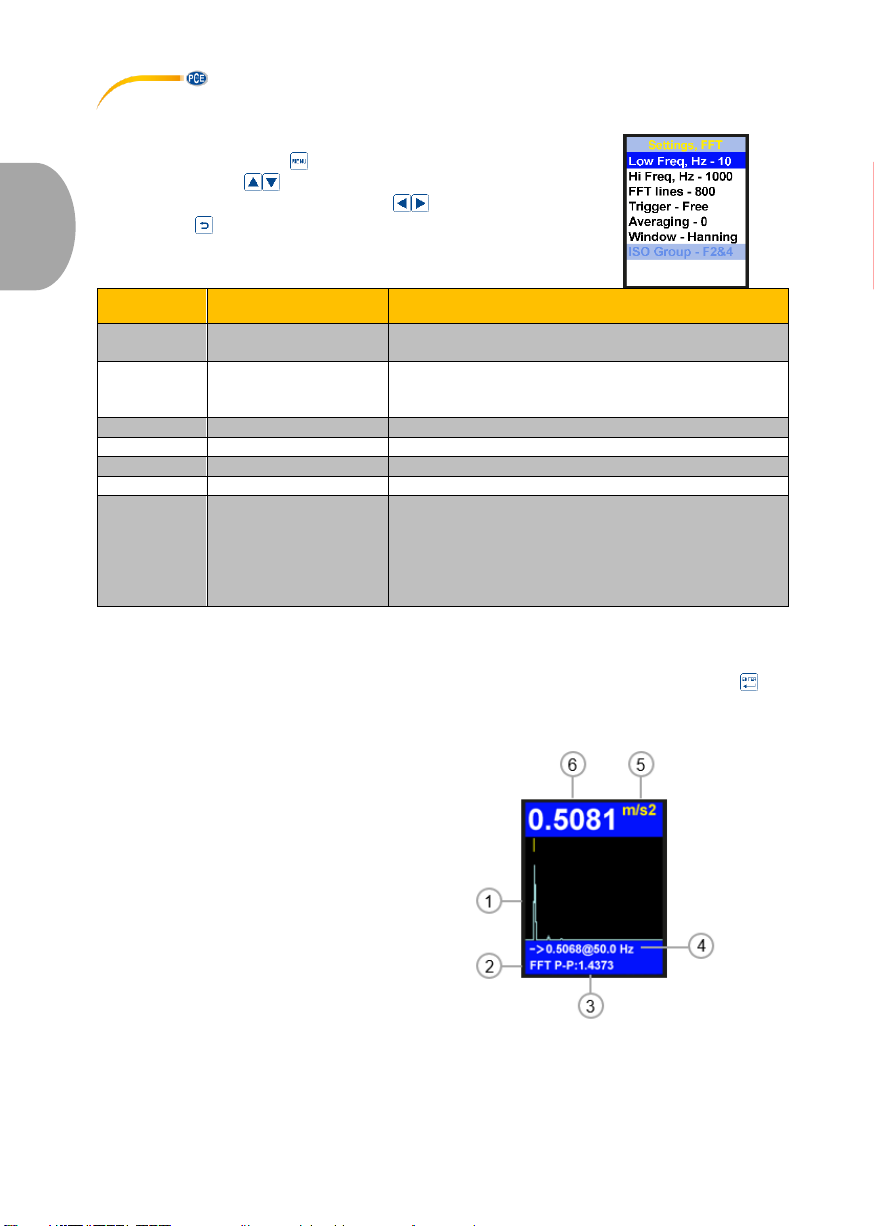

1. FFT Grafik
2. FFT Modus
3. Peak-Peak-Wert
4. Max. Amplitude und Frequenz der FFT
5. Einheit des Messmodus
6. Aktueller Effektivmesswert

© PCE Instruments
10
Deutsch
Über die Taste F1 kann die Messwerttabelle beim Messen aufgerufen werden. Über die
Navigationstaste schalten Sie zwischen der FFT Analyse und dem Zeitsignal um. Das Zeitsignal
ist im folgenden Bild zu sehen.

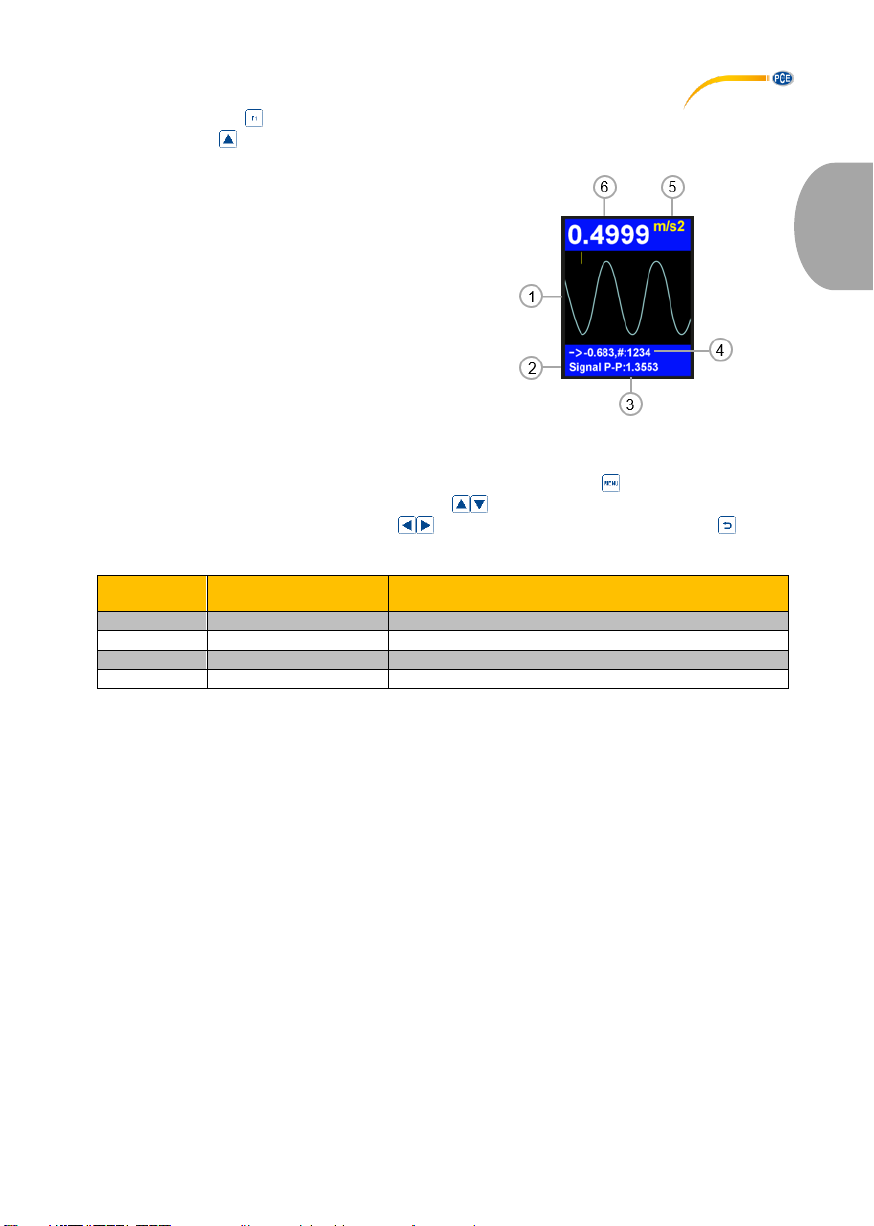

1. Zeitsignal Grafik
2. Zeitsignal
3. Peak-Peak-Wert
4. Max. Amplitude und fortlaufende Probennummer
5. Einheit des Messmodus
6. Aktueller Effektivmesswert
5.1.3 Weitere Messfunktionen
Drücken Sie während der laufenden Messung auf die Menütaste , um zu den weiteren
Messfunktionen zu gelangen. Navigieren Sie mit zu den Einstellungen, die Sie vornehmen
möchten und verändern Sie die Werte mit . Drücken Sie danach die Zurück-Taste , um die
Messung wieder aufzunehmen.
Funktion
Erläuterung
Werte
Save
Daten sichern
/
Format
Format der Grafik
linear, log
Zoom
Grafik zoomen
all, 1 Pixel, 2 Pixel
Audio Out
Lautstärke verändern
0 …100 %

© PCE Instruments
11
Deutsch

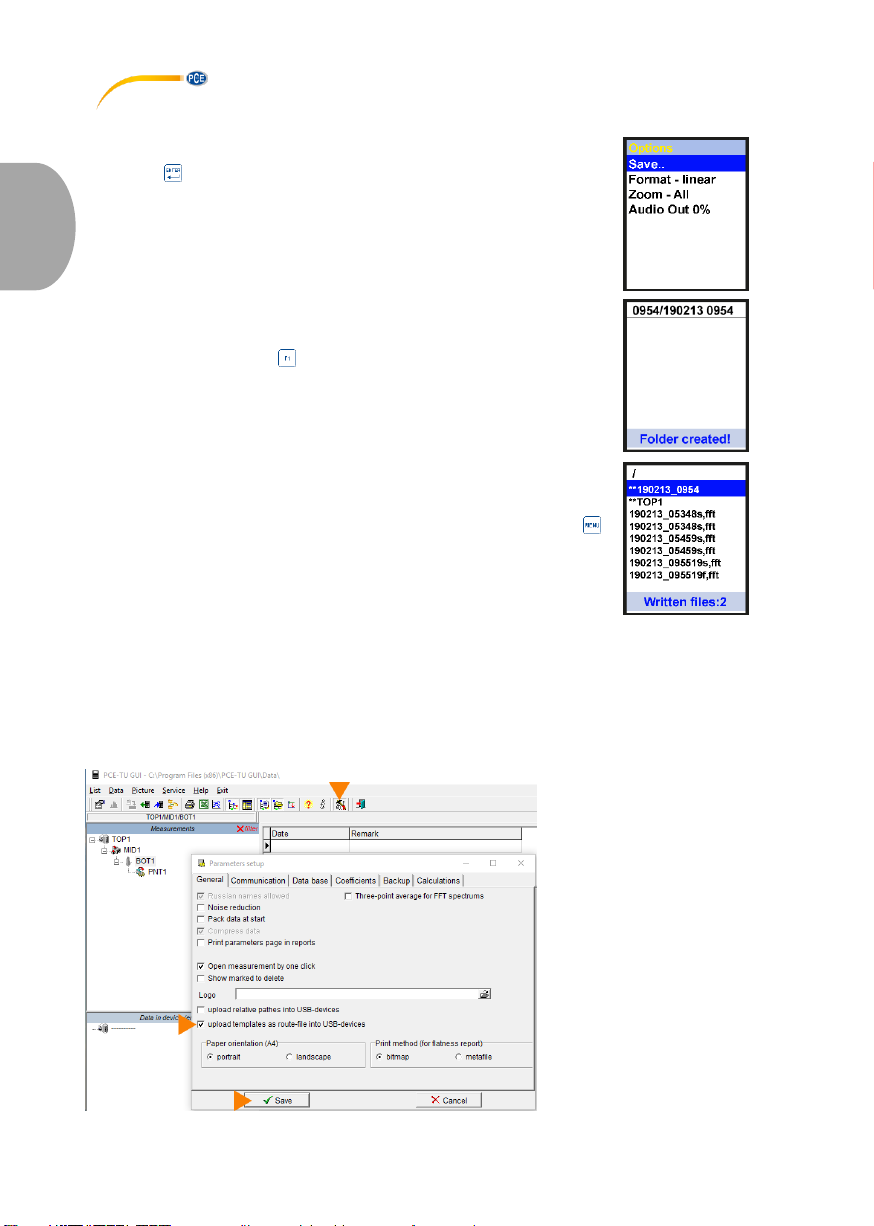

Daten speichern
Gehen Sie, wie zuvor beschrieben, in das Menü für die weiteren
Messfunktionen und wählen Sie „Save“aus. Bestätigen Sie die Auswahl
mit Enter .
Es werden die schon vorhandenen Ordner (**Ordnername) und Dateien
(Dateiname.fft) angezeigt. Wenn Sie einen neuen Ordner erstellen
möchten, drücken Sie F1 .
Das Datum und die Uhrzeit werden standardmäßig als Ordner- und
Dateiname vergeben. Die Namen können in der PC Software geändert
werden. Navigieren Sie zum Zielort und drücken Sie die Menütaste ,
um die Messung abzuspeichern.
5.1.4 Routenmessung
Das Messgerät hat für die Maschinenüberwachung einen Routenmodus zur routenbasierten
Datenerfassung und über dieComputersoftware können dieaufgenommen Daten verwaltet werden.
Dazu muss die im Lieferumfang befindliche PC Software installiert und das Gerät mit dem PC
verbunden werden.
5.1.4.1 Erstellung der Route
Schalten Sie die Upload-Funktion
für „templates“ frei.
Dazu klicken Sie entweder auf
das markierte Werkzeug-Symbol
in der Leiste oder gehen über
„Service → Setup“.
Setzen Sie den Haken bei „upload
templates as route- file into USB-
devices“.
Bestätigen Sie die Eingabe durch
Klicken der “Save” Schaltfläche.

© PCE Instruments
12
Deutsch
Erstellen Sie die Ordnerstruktur wie im Bild
(Ordner „TOP1“ + drei Unterordner,
Benennung der Ordner ist frei wählbar).
Klicken Sie mit der rechten Maustaste auf
den dritten Unterordner „PNT1“. Wählen Sie,
wie markiert „Add template“.
Es öffnet sich das Fenster „Device choice“.
Wählen Sie das Gerät „PCE-VM 20“ aus und
bestätigen sie mit „OK“.

© PCE Instruments
13
Deutsch

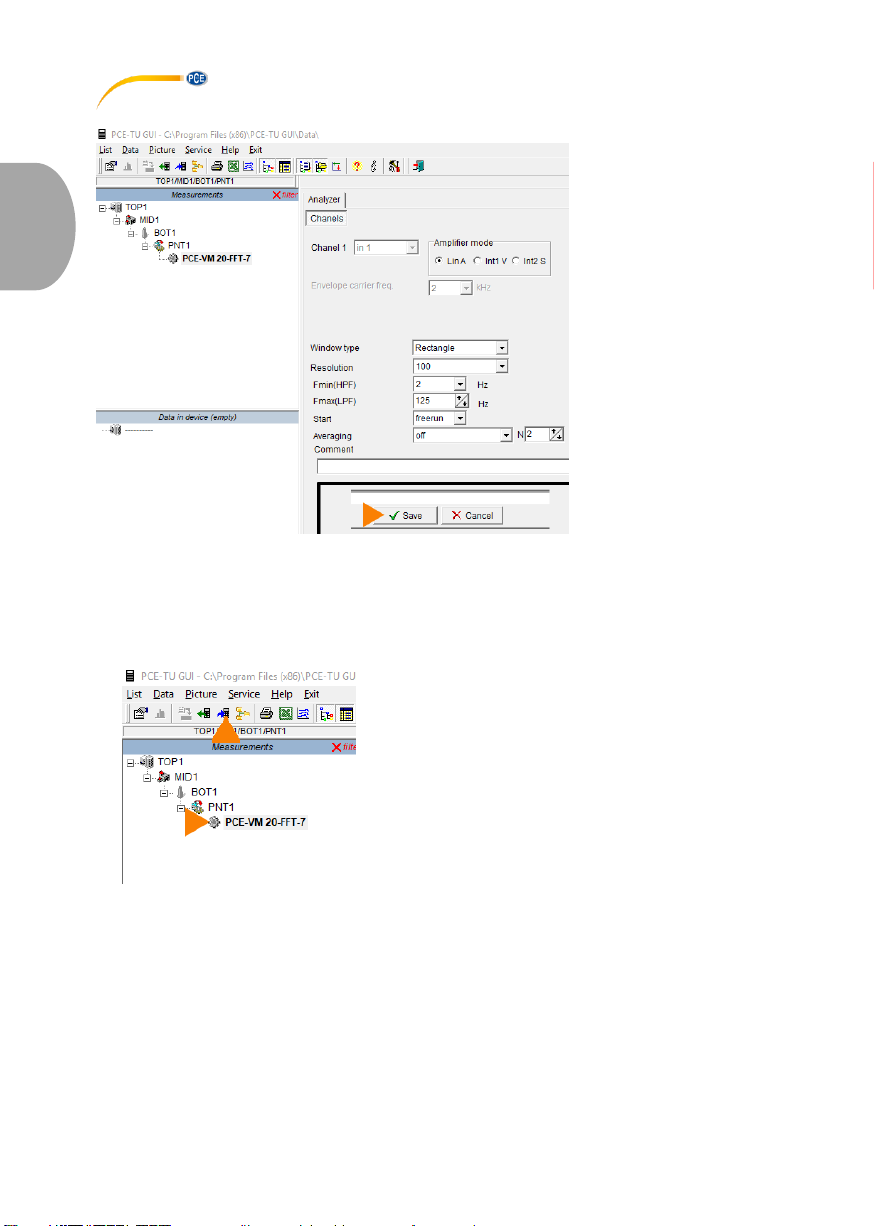

Stellen Sie die
Messparameter für die
Routenmessung ein. Sichern
Sie die eingegebenen Daten
durch Klicken des „Save“
Buttons. Erstellen Sie so viele
Routendateien wie Sie
benötigen.
Um die Dateien übertragen zu können, navigieren sie im
Gerät PCE-VM 20 in das Untermenü „Settings“. Wählen
Sie die erstellten Routendateien mit der Maus aus und
klicken Sie auf das im Menü markierte Symbol „upload
selected data to the device“. Die Routendateien werden
übertragen und sind auf dem Gerät gespeichert.

© PCE Instruments
14
Deutsch

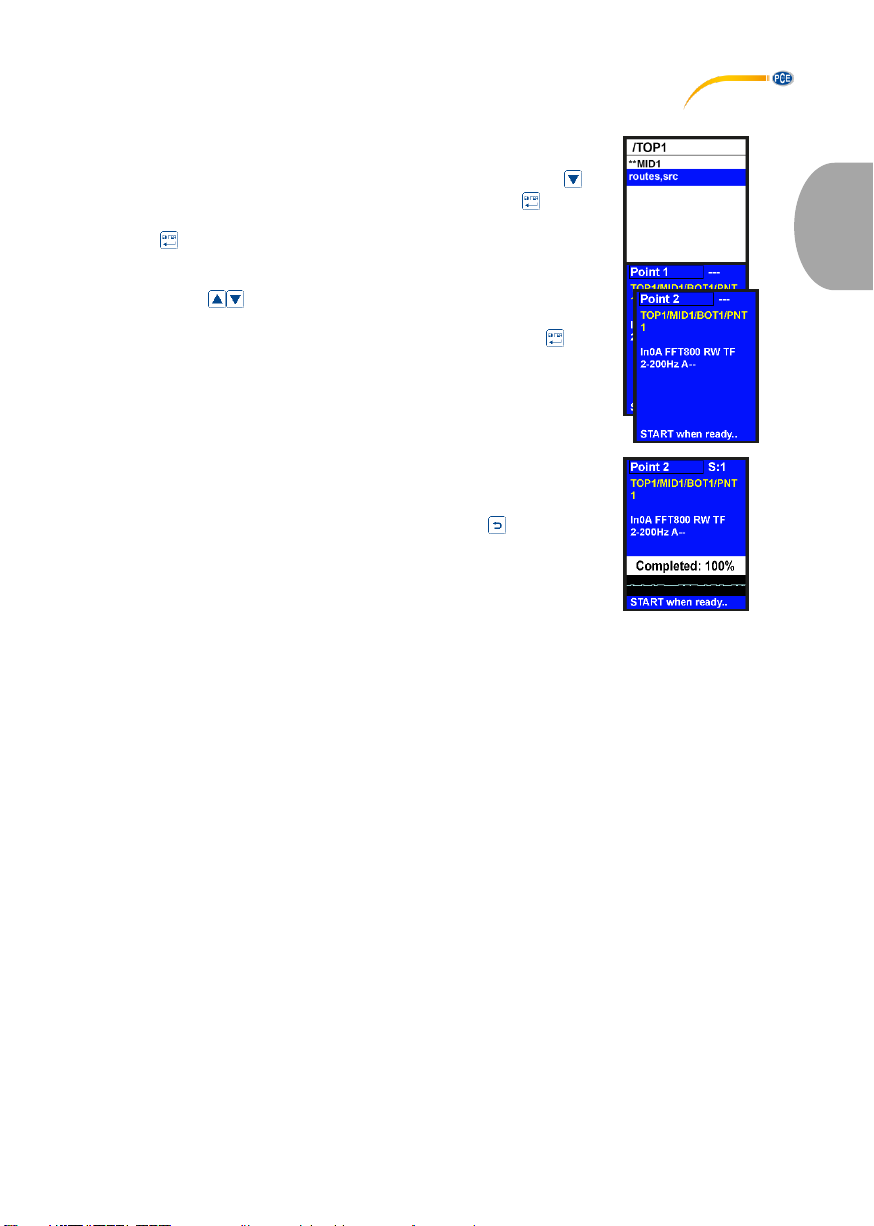

5.1.4.2 Durchführung der Routenmessung
Verbinden Sie den Beschleunigungssensor mit der Anschlussbuchse 1
des Messgeräts und bringen Sie den Messkopf des Sensors am
Maschinenmesspunkt an. Gehen Sie mit der Navigationstaste im
Hauptmenü auf „Documents“ und bestätigen Sie mit Enter . Suchen
Sie in „Documents“ die Routendatei (routes.src) und bestätigen Sie diese
mit Enter . Die Datei kann auch in Unterordnern liegen.
Wählen Sie mit den Routenpunkt aus. Die Routenpunkte sind, wie
auf den Bildern zu sehen, links oben mit „point …“ durchnummeriert.
Starten Sie die Routenmessung durch Drücken von Enter . Die
Routenmessung nimmt die Messwerte nach den eingestellten
Parametern auf.
Warten Sie, bis auf dem Bildschirm 100 % angezeigt wird. Die Datei wird
in „Documents“ abgespeichert. Über die Zurück-Taste gelangen Sie
wieder aus der Routenmessung heraus.

© PCE Instruments
15
Deutsch
6 Garantie
Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen
nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.
7 Entsorgung
HINWEIS nach der Batterieverordnung (BattV)
Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe
gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten
Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.
Annahmestelle nach BattV:
PCE Deutschland GmbH
Im Langel 4
59872 Meschede
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte
auch an dafür vorgesehenen Sammelstellen abgeben.
WEEE-Reg.-Nr.DE69278128

© PCE Instruments
16
English
1 Safety notes
Please read this manual carefully and completely before you use the device for the first time. The
device may only be used by qualified personnel and repaired by PCE Instruments personnel.
Damage or injuries caused by non-observance of the manual are excluded from our liability and not
covered by our warranty.
•The device must only be used as described in this instruction manual. If used otherwise,
this can cause dangerous situations for the user and damage to the meter.
•The instrument may only be used if the environmental conditions (temperature, relative
humidity, …) are within the ranges stated in the technical specifications. Do not expose
the device to extreme temperatures, direct sunlight, extreme humidity or moisture.
•Do not expose the device to shocks or strong vibrations.
•Do not expose the meter to magnetic fields, corrosive media or dust.
•The case should only be opened by qualified PCE Instruments personnel.
•Never use the instrument when your hands are wet.
•You must not make any technical changes to the device.
•The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner, no
abrasives or solvents.
•The device must only be used with accessories from PCE Instruments or equivalent.
•Before each use, inspect the case for visible damage. If any damage is visible, do not use
the device.
•Do not use the instrument in explosive atmospheres.
•The measurement range as stated in the specifications must not be exceeded under any
circumstances.
•Non-observance of the safety notes can cause damage to the device and injuries to the
user.
•Do not place the sensor on surfaces which are subject to high voltages to avoid injuries.
•Keep the sensor cable away from rotating objects.
We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of
business.
If you have any questions please contact PCE Instruments. The contact details can be found at the
end of this manual.

© PCE Instruments
17
English
2 Specifications
2.1 Technical specifications
Specification
Description
Measurement range
Frequency: 1… 10000 Hz
Vibration acceleration: 0…200 m/s² (RMS and Peak)
Vibration velocity: 0… 200 mm/s (RMS)
Vibration displacement: 0… 2000 µm (Peak-Peak)
Accuracy
Vibration: ±5 %
Temperature: ±0.5 % (0 ... +60 °C)
±1 % (-40 ... +120 °C)
±2 % (-70 ... +180 °C)
±4 % (-70 ... +380 °C)
Revolutions: ±0.1 % ±1 rpm
Resolution
FFT spectrum 400, 800, 1600 lines
Operating modes
Vibration mode
Measurable parameters
Vibration [Hz], acceleration [mm/s2], velocity [mm/s],
displacement [µm], real-time FFT spectrum
Units
Metric [Hz, mm/s², mm/s, µm]
Data transfer
USB 2.0
Memory
4 GB microSD card
Battery life
Up to 8 h continuous operation
Power supply
Rechargeable lithium polymer battery
Display
128 x 160 colour LCD, easy to read in sunlight
Environmental conditions
-10 … +55 °C / 14 ... 131 °F
≤80 % RH, non-condensing
Dimensions
132 mm x 70 mm x 33 mm
Weight
150 g
