PeakTech 3365 User manual

PeakTech
®
3365
Bedienungsanleitung /
Operation manual
„2 in 1“ AN-Tester
mit / with Digital Multimeter

Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen). Überspannungskategorie III 600 V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische
Geräte mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable
Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel;
Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über
Freileitungen versorgt werden und damit einer
stärkeren Blitzbeeinflussung ausgesetzt sind.
Hierunter fallen z.B. Hauptschalter am Stromeingang,
Überspannungsableiter, Stromverbrauchszähler und
Rundsteuerempfänger.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend
aufgeführte Sicherheitshinweise zum Betrieb des Gerätes
unbedingt zu beachten.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden.
* Maximal zulässige Eingangswerte unter keinen
Umständen überschreiten (schwere Verletzungsgefahr
und/oder Zerstörung des Gerätes)
-1-

* Die angegebenen maximalen Eingangsspannungen dürfen
nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese
Spannungsspitzen durch den Einfluss von transienten
Störungen oder aus anderen Gründen
überschritten werden muss die Messspannung
entsprechend (10:1) vorgedämpft werden.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Keine Spannungsquellen über die µA, mA – und COM -
Eingänge anlegen. Bei Nichtbeachtung droht
Verletzungsgefahr und/oder die Gefahr der Beschädigung
des Multimeters.
* Bei der Widerstandsmessungen keine Spannungen
anlegen!
* Keine Strommessungen im Spannungsbereich (V/Ω)
vornehmen.
* Warnhinweise am Gerät unbedingt beachten.
* Messspitzen der Prüfleitungen nicht berühren.
* Gerät, Prüfleitungen und sonstiges Zubehör vor
Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle
keine Messungen vornehmen.
* Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder
(Motoren, Transformatoren usw.) betreiben.
-2-

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten
Messbereich. Sie vermeiden so Beschädigungen des
Gerätes.
* Drehen Sie während einer Strom- oder Spannungsmessung
niemals am Messbereichswahlschalter, da hierdurch das
Gerät beschädigt wird.
* Messungen von Spannungen über 35V DC oder 25V AC nur
in Übereinstimmung mit den relevanten
Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche Stromschläge
auftreten.
* Das Multimeter ist ausschließlich für Innenanwendungen
geeignet.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“
aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern
durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente
zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
-3-

Reinigung des Gerätes
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, dass keine Flüssigkeit in das Innere des Gerätes
gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung
des Gerätes führen.
1. Einführung
Dieses kombinierte 2 in 1 LAN-Tester und Digital-Multimeter ist
für Messungen von Gleich- und Wechselspannungen und
Strömen, Widerständen, Dioden- und Durchgangsprüfungen,
sowie Leitungsprüfungen von Netzwerkleitungen auf
Durchgängigkeit und Kreuzungen innerhalb der Belegungen. Im
Lieferumfang ist ein Remote-Abschluss enthalten, der die
Leitungsprüfungen von fest installierten Leitungen, wie z. B. von
unter Putz oder in Patchfeldern verlegten Leitungen, möglich
macht.
ACHTUNG!
Hinweis zur Benutzung der beiliegenden Sicherheits-
prüfleitungen entsprechend der Norm IEC / EN 61010-
031:2008:
Messungen im Bereich der Überspannungskategorie CAT I oder
CAT II können mit Prüfleitungen ohne Schutzkappen mit einer
bis zu 18mm langen, berührbaren und metallischen Prüfspitze
durchgeführt werden, während bei Messungen im Bereich der
Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen
mit aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV,
einzusetzen sind und somit der berührbare und leitfähige Teil
der Prüfspitzen nur noch max. 4mm lang ist.
-4-

2. Eigenschaften
* 2 in 1 – LAN-Tester und Digital-Multimeter
* Messung von Gleich- und Wechselspannungen und
Strömen, Widerständen, Durchgangs- und Diodentest, sowie
Prüfung von LAN-Netzwerkleitungen.
* 3 ½-stellige LCD-Anzeige; max. 2000; für DMM-Funktion
* LED-Anzeige zur Anzeige der aktuellen PIN-Konfiguration
von Netzwerkleitungen des Typs 10BASE-T, 10BASE-2,
RJ-45, RJ-11 und Token Ring
* Doppelt isoliertes Gehäuse
* Automatische Bereichswahl und Abschaltautomatik für
DMM-Funktion
* Überspannungskategorie; CAT III 600 V
2.1. Sicherheitssymbole
Gefährlich hohe Spannung zwischen den Eingängen. Extreme
Vorsicht bei der Messung.
Eingänge und Messspitzen nicht berühren.
ACHTUNG! Entsprechende Abschnitte in der
Bedienungsanleitung beachten!
Max. zulässige Spannungsdifferenz von 600 V
zwischen COM- und V/mA/Ω-Eingang und Erde
aus Sicherheitsgründen nicht überschreiten.
Doppelt isoliert (Schutzklasse II)
CAT II Überspannungskategorie II
-5-

3.Technische Daten
3.1. Maximal zulässige Eingangswerte
Funktion
max. Eingangswert
V DC oder V AC 600 V DC/AC
mA AC/DC 200 mA / 250 V fast acting fuse
Widerstand, Diode &
Durchgangstest
600 V DC/AC
Genauigkeiten gemessen bei 23° C ± 5° C, unter 75% relative
Luftfeuchte
-6-

7.
8.
9.
10.
11.
12.
13. 14.
15. 16.
17.

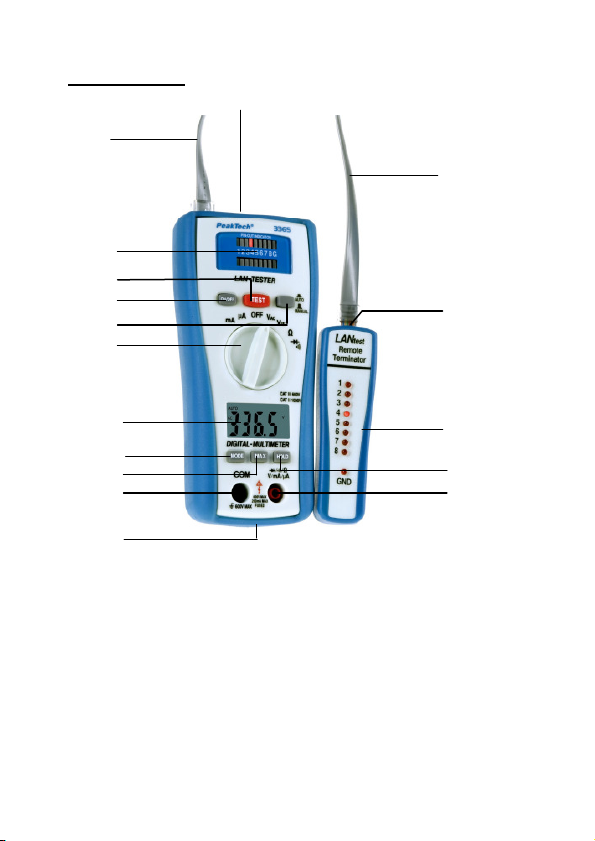

3.2. LAN-Tester
1. Remote-Abschluss mit LED-Anzeigen für empfangene
Prüfspannung
2. Eingangsbuchse RJ-45
3. LAN-Verbindung der zu messenden Netzwerkleitung (RJ-45;
RJ-11; 10BASE-T; 10BASE-2 usw.)
4. Eingangsbuchse RJ-45
5. Eingangsbuchse RJ-45
-7-
1.
2.
3.
4.
5.
6.

6. LED-Anzeige für Prüfspannungsquelle (Eingangsbuchse 4)
und LED-Anzeige für empfangene Prüfspannungen
(Eingangsbuchse 5)
7. Taste –TEST für automatische Prüfungsfolge
8. Ein/Aus-Taste für LAN-Tester
9. Umschalttaste Auto/Manual zur Umschaltung auf manuellen
Prüfbetrieb Digital-Multimeter
10. Funktionstaste
11. 3 ½-stellige LCD-Anzeige, max. 2000
12. MODE-Taste
13. Taste für Maximalwerthaltefunktion (MAX-HOLD)
14. Taste für Messwerthaltefunktion (DATA-HOLD)
15. COM-Eingangsbuchse
16. V/Ω/µA/mA-Eingangsbuchse
17. Batteriefach
3.3. Gleichspannung
Bereich
Genauigkeit
Auflösung
200 mV ± 0.5 % + 3 Stellen 100 µV
2 V
± 1,0 % + 3 Stellen
1 mV
20 V 10 mV
200 V 100 mV
600 V 1 V
Überlastschutz: 600 V DC oder AC
eff
in allen
Bereichen
Eingangswiderstand: 7,5 MΩ
-8-

3.4. Wechselspannung
Bereich
Genauigkeit
Auflösung
2 V ± 1.0 % + 5 Stellen 1 mV
20 V 10 mV
200 V ± 1,5 % + 10 Stellen 100 mV
600 V 1 V
Frequenzbereich: 50/60 Hz
Überlastschutz: 600 V DC oder AC
eff
in allen
Bereichen
Anzeige: Durchschnitt (Effektivwert oder
Sinuswelle)
Eingangswiderstand: 7,5 MΩ
3.5. Gleichstrom
Bereich
Genauigkeit
Auflösung
200 µA ± 1.5 % + 3 Stellen 0,1 µA
2000 µA 1 µA
20 mA ± 2,0 % + 3 Stellen 10 µA
200 mA 100 µA
Überlastschutz: 200 mA/250 V-Sicherung
Max. Eingangsstrom: 200 mA
3.6. Wechselstrom
Bereich
Genauigkeit
Auflösung
200 µA ±1,8 % + 8 Stellen 100 nA
2000 µA 1 µA
20 mA ±2,5 % + 8 Stellen 10 µA
200 mA 100 µA
-9-

Frequenzbereich: 50/60 Hz
Überlastschutz: 200 mA/250 V-Sicherung
Max. Eingangsstrom: 200 mA
3.7. Widerstand
Bereich
Genauigkeit
Auflösung
200 Ω ± 0.8 % + 5 Stellen 0,1 Ω
2 kΩ
± 1,2 % + 3 Stellen
1 Ω
20 kΩ 10 Ω
200 kΩ 100 Ω
2 MΩ ± 2,0 % + 5 Stellen 1 kΩ
20 M
Ω
± 5,0 % + 8 Stellen 10 k
Ω
Leerlaufspannung: unter 2,8 V
Überlastschutz: 600 V AC/DC
3.8. Diodentest
Bereich
Beschreibung
Testbedingungen
Anzeige zeigt
ungefähr die
Durchlassspan-
nung der Diode
Prüfstrom ca. 1 mA =
Sperrspannung ca.
1,5 V
3.9 Durchgangstest
Summer ertönt bei einem gemessenen Widerstand von < 150 Ω.
-10-

4. Allgemeine Daten
Anzeige 13 mm LCD-Anzeige, 3 ½-stellig
(max. Anzeige 1999) mit auto-
matischer Polaritätsanzeige)
Überlaufanzeige "OL" allein im Display
max. zulässige Spannung
zwischen V/Ωund Masse 600 V max.
Messfolge ca. 2-3 mal pro Sekunde
Temp. für angegebene
Genauigkeit 23°C ± 5°C
Betriebstemperaturbereich 0°C...40°C
(32°F...104°F)
Lagertemperaturbereich -10°C...50°C
(14°F...122°F)
Abschaltautomatik nach 15 Minuten
Batteriezustandsanzeige "BAT" erscheint in der Anzeige
Spannungsversorgung 1 x 9V-Batterie und
2 x 1,5V-AAA-Batterie
Abmessungen (BxHxT) 75 x 165 x 44 mm
Gewicht 310 g.
Zubehör Anleitung, Batterien und
Prüfleitungen
-11-

5. Bedienung
5.1. Vorbereitungen zum Messbetrieb
1. Prüfen Sie vor der Messung die Batterien, indem Sie das
Gerät einschalten. Ist die Batterie schwach, erscheint " BAT"
rechts im Display. Die Batterie muss ausgetauscht werden,
hierzu siehe Abschnitt 6 "Wartung".
2. Das Warndreieck neben den Eingangsbuchsen soll Sie
warnen, dass Messspannung oder Messstrom zum Schutz
der internen Schaltung nicht den angegebenen Wert
übersteigen dürfen.
3. Der Funktionswahlschalter sollte vor der Messung auf den
gewünschten Bereich eingestellt werden.
5.2. Gleichspannungsmessungen DC V
1. Funktionswahlschalter in Stellung „V“ drehen
2. Drücken Sie die MODE - Taste um auf die „DC“ –
Messfunktion umzuschalten.
3. Legen Sie die schwarze Prüfleitung an die negative Seite
der Schaltung und die rote Prüfleitung an die positive Seite
der Schaltung.
4. Messwert in der LCD-Anzeige ablesen.
-12-

ACHTUNG!
1. Wird nur die Ziffer "OL" angezeigt, ist der Messwert größer
als der Bereich und der Funktionswahlschalter muss auf
einen höheren Bereich gestellt werden.
2. Vorsicht! Legen Sie nicht mehr als 600 V an den Eingang.
Eine Anzeige bei höherer Spannung ist möglich, jedoch
kann das Instrument dabei zerstört werden.
3. Gehen Sie äußerst vorsichtig vor beim Messen hoher
Spannungen, um Berührungen mit Hochspannung zu
vermeiden.
5.3. Wechselspannungsmessungen AC V
1. Funktionswahlschalter in Stellung „V“ drehen
2. Drücken Sie die MODE - Taste um auf die „AC“ –
Messfunktion umzuschalten.
3. Legen Sie die schwarze Prüfleitung an die negative Seite
der Schaltung und die rote Prüfleitung an die positive Seite
der Schaltung.
4. Messwert in der LCD-Anzeige ablesen.
ACHTUNG!
1. Vorsicht! Legen Sie nicht mehr als 600 V
eff
an den Eingang.
Eine Anzeige bei höheren Spannungen ist möglich, aber das
Instrument kann dabei zerstört werden.
2. Gehen Sie äußerst vorsichtig vor beim Messen hoher
Spannungen, um Berührungen mit Hochspannung zu
vermeiden.
-13-

5.4. Gleichstrommessungen DC A
1. Funktionswahlschalter in Stellung „µA/mA“ drehen
2. Drücken Sie die MODE - Taste um auf die „DC“ –
Messfunktion umzuschalten.
3. Prüfleitungen in Reihe zur Messschaltung anschließen und
Messwert in der LCD-Anzeige ablesen.
ACHTUNG!
1. Ist der zu messende Stromwert unbekannt, beginnen Sie mit
dem höchsten Bereich und schalten dann jeweils auf einen
niedrigeren Bereich zurück.
2. Wird nur die Ziffer "OL" angezeigt, ist der Messwert größer
als der Bereich und der Funktionswahlschalter muss auf
einen höheren Bereich gestellt werden.
5.5. Wechselstrommessungen ACA
1. Funktionswahlschalter in Stellung „µA/mA“ drehen
2. Drücken Sie die MODE - Taste um auf die „AC“ –
Messfunktion umzuschalten.
3. Prüfleitungen in Reihe zur Messschaltung anschließen und
Messwert in der LCD-Anzeige ablesen.
ACHTUNG!
1. Ist der zu messende Stromwert unbekannt, beginnen Sie mit
dem höchsten Bereich und schalten dann jeweils auf einen
niedrigeren Bereich zurück.
-14-

2. Wird nur die Ziffer "OL" angezeigt, ist der Messwert größer
als der Bereich und der Funktionswahlschalter muss auf
einen höheren Bereich gestellt werden.
5.6. Widerstandsmessungen
ACHTUNG!
Widerstandsmessungen nur an spannungsfreien
Schaltungen bzw. Bauteilen vornehmen und sämtliche in
der Schaltung befindliche Kondensatoren entladen.
1. Funktionswahlschalter in Stellung Ω/ /
°
))) drehen.
2. Drücken Sie die MODE - Taste um die Messfunktion "Ω"
auszuwählen..
3. Legen Sie die Prüfleitungen an den zu messenden
Widerstand. Es wird empfohlen eine Seite des Widerstandes
von der Schaltung zu trennen, um Interferenzen zu
vermeiden.
4. Lesen Sie den Messwert in der LCD-Anzeige ab.
ACHTUNG!
1. Ist der Wert des gemessenen Widerstandes größer als der
gewählte Messbereich, wird Überlauf angezeigt ("OL").
Wählen Sie dann einen höheren Bereich.
2. Beim Messen von Widerständen über 1 MΩerfolgt eine
stabile Messwertanzeige erst nach einigen Sekunden. Dies
ist normal und stellt keinen Gerätedefekt dar.
3. Ist der Eingang nicht angeschlossen (offener Stromkreis),
wird "OL" angezeigt für Überlauf.
-15-

5.7. Durchgangsprüffunktion
Achtung! Unter keinen Umständen Durchgangsprüfungen
an spannungsführenden Bauteilen oder Schaltungen
durchführen.
1. Funktionswahlschalter in Stellung Ω/ /
°
))) drehen.
2. Drücken Sie die MODE - Taste um die Messfunktion
°
)))
auszuwählen.
3. Legen Sie die Prüfleitungen an das zu messende Bauteil.
4. Liegt der gemessene Widerstand unter 150 Ωso ertönt ein
akustisches Signal. Ist die Schaltung offen, so wird in der
LCD-Anzeige „OL“ angezeigt.
5.8. Dioden-Prüffunktion
1. Funktionswahlschalter in Stellung Ω/ /
°
))) drehen.
2. Drücken Sie die MODE - Taste um die Messfunktion
auszuwählen.
3. Prüfleitungen über die zu messende Diode anlegen und
Messwert in der LCD-Anzeige ablesen. In Durchlassrichtung
wird im Normalfall eine Spannung von 0,400V (Germanium)
bis 0,700V (Silizium) angezeigt. In Sperrrichtung wird „OL“
angezeigt. Kurzgeschlossene Diode zeigen eine Spannung
von ca. 0V und bei offenen Dioden wird „OL“ angezeigt.
-16-

ACHTUNG!
1. Diodenprüfungen nur an spannungslosen Bauteilen
vornehmen.
2. Wenn der Eingang nicht angeschlossen ist, d. h. bei offenem
Stromkreis, wird "OL" angezeigt für Überlauf.
3. Durch das zu prüfende Bauteil fließt ein Strom von 1 mA.
4. Die Anzeige zeigt den Durchlass-Spannungsabfall in mV
und Überlauf, wenn die Diode in Sperrrichtung geschaltet ist.
5.9. Maximalwerthaltefunktion (MAX-HOLD)
Um den maximalen Messwert in der LCD-Anzeige einzufrieren,
wie beschrieben verfahren:
1. MAX-Taste drücken
2. Messung durchführen
3. In der LCD-Anzeige wird der maximal gemessene Wert
angezeigt.
4. MAX-Taste erneut drücken, um in den normalen
Messbetrieb zurückzukehren.
5.10. Abschaltautomatik
Das Gerät schaltet sich nach 15 Minuten automatisch ab.
-17-

5.11. HOLD - Taste
Die Messwerthaltefunktion erlaubt es Ihnen einen Messwert in
der LCD-Anzeige, für spätere Auswertungen, einzufrieren.
1. Drücken Sie die „HOLD“ - Taste um den momentan
gemessenen Wert einzufrieren. Das HOLD - Symbol wird in
der LCD-Anzeige angezeigt.
2. Drücken Sie die „HOLD“ - Taste erneut, um in den normalen
Messbetrieb zurückzukehren.
6. Wartung
Vor dem Austauschen von Batterie oder Sicherung immer alle
Prüfleitungen vom Gerät entfernen und Gerät ausschalten.
6.1. Auswechseln der Batterie
Um verbrauchte Batterien auszuwechseln, wie beschrieben
verfahren:
* Lösen Sie die Schrauben an der Unterseite des Gerätes
* Nehmen Sie den Batteriefachdeckel ab und entfernen Sie
die verbrauchten Batterien
* Legen Sie neue Batterien in das Batteriefach. Beachten Sie
die richtige Polarität der Batterien.
* Schließen Sie das Batteriefach und befestigen Sie es wieder
mit der Schraube.
Hinweis:
Verbrauchte Batterien ordnungsgemäß entsorgen! Verbrauchte
Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden.
-18-

6.2. Auswechseln der Sicherung
Um die Sicherung auszuwechseln, wie beschrieben verfahren:
1. Prüfleitungen von allen Eingängen des Gerätes abziehen
2. Schutzholster vom Gerät entfernen
3. Schraube des Batteriefaches lösen und Batteriefach
abnehmen
4. Batterie entfernen
5. Die 4 Schrauben des Gehäuseunterteiles lösen und
Gehäuse öffnen
6. Heben Sie die Platine gerade aus dem Gehäuse heraus, um
Zugang zum Sicherungshalter zu erhalten.
7. Entfernen Sie die defekte Sicherung und ersetzen Sie diese
Hinweis: Verwenden Sie nur Sicherungen mit den
Originaldaten der Sicherung (Abmessungen und
Sicherungswert) 0,2A/250V; 5x 20 mm
8. Setzen Sie die Platine wieder gerade in das Gehäuse ein
9. Setzen das Gehäuseunterteil wieder auf und sichern sie es
mit den 4 Schrauben.
10. Batterie und Batteriefach wieder befestigen
-19-
