Installation and Assembly:
Peerless Ultra-Thin Articulating Mount for 50" to 75"*
Flat Panel Displays
Models: SUA765PU
*Display Compatibility Requirements
• Depth of display must be less than 2"
• The depth of this mount (1.24") may not provide
sufficient space for proper ventilation on some displays.
Please refer to the manufacturer's requirements for
mounting your display before installation.
• The display must have a flat mounting surface, or the
mounting holes need to be on the furthest back surface
of the display.
• Input/Output connection must be properly oriented to
accommodate mounting 1.24" from the wall.
ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
Max Load Capacity: 100 lb (45.4 kg)
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com

2 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
NOTE: Read entire instruction sheet before you start installation and assembly.
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This mount is designed to attach the display 1.24" from the wall. Please refer to manufacturer's installation guide
recommendations for required distance from wall to avoid risk of injury or property damage.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of
an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
• Wood Stud Included
• Wood Beam Included
• Solid Concrete Included
• Cinder Block Included
WARNING
Tools Needed for Assembly
• stud finder ("edge to edge" stud finder is recommended)
• phillips screwdriver
• drill
• 5/16" (8mm) bit for concrete and cinder block wall
• 5/32" (4mm) bit for wood stud wall
• level
Table of Contents
Parts List.................................................................................................................................................................................3
Wall installation...................................................................................................................................................................4, 5
Installing Adapter Brackets to Display ....................................................................................................................................6
Mounting Flat Panel Display...................................................................................................................................................8

3 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
G
Parts may appear slightly different than illustrated.
A
B
Before you begin, make sure all parts shown are included with your product.
CDEFH
Adapter Bracket Fasteners
I
J
Parts List Part #Description Qty
Awall arm 1 046-P1323
Badapter bracket 2 046-P1225
Cwood screw 4 500-1090
Dconcrete anchor 4 590-0320
EM4 x 6mm 2 520-1006
Fallen bit 1 560-1133
G4mm allen wrench 1 560-9646
Hscrew cap 8 046-0096
Icable clip 1 046-P1137
Jcable tie 2 046-0136
M8 x 25mm (4)
(560-1737)
M8 x 16mm (4)
(560-1264)
M6 x 12mm (4)
(560-1734)
.75" spacer (8)
(600-1215)
.04" washer (4)
(540-9478)
M6 x 25mm (4)
(560-1735)
M8 x 12mm (4)
(560-1736)

4 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
Installation to Wood Stud Wall
Use a stud finder to locate the edges of the studs. Use of an edge-to-edge stud finder is highly recommended.
Based on their edges, draw a vertical line down each stud’s center. Center of display mounting plate will be 9.26"
offset from center of outer mounting slot as shown in figure 1.1 or will be 6.94" offset from center of inner mounting
slot as shown in figure 1.2. Place wall arm (A) on wall as template, level, and mark the center of four mounting
holes. Top mounting slot will be 6.60" (168mm) above display mounting plate as shown in figure 1.1.
Drill four 5/32" dia. holes to a minimum depth of 2.5". Secure wall arm (A) to wall with four wood screws (C) as
shown in figure 1.2. NOTE: Be sure arrow is pointing up when mounting wall arm (A) to wall as shown in figure 1.1.
Level, then tighten all fasteners.
Insert eight fastener caps (H) into wall plate mounting holes.
A
C
H
fig. 1.1
fig. 1.2
1
6.60"
(168mm)
9.26"
(235mm)
6.94"
(176mm)
= CENTER OF DISPLAY
DISPLAY
MOUNTING PLATE
• When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the
wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".
• Installer must verify that the supporting surface will safely support the combined load of the equipment and all
attached hardware and components.
• Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud finder
is highly recommended.
WARNING

5 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14

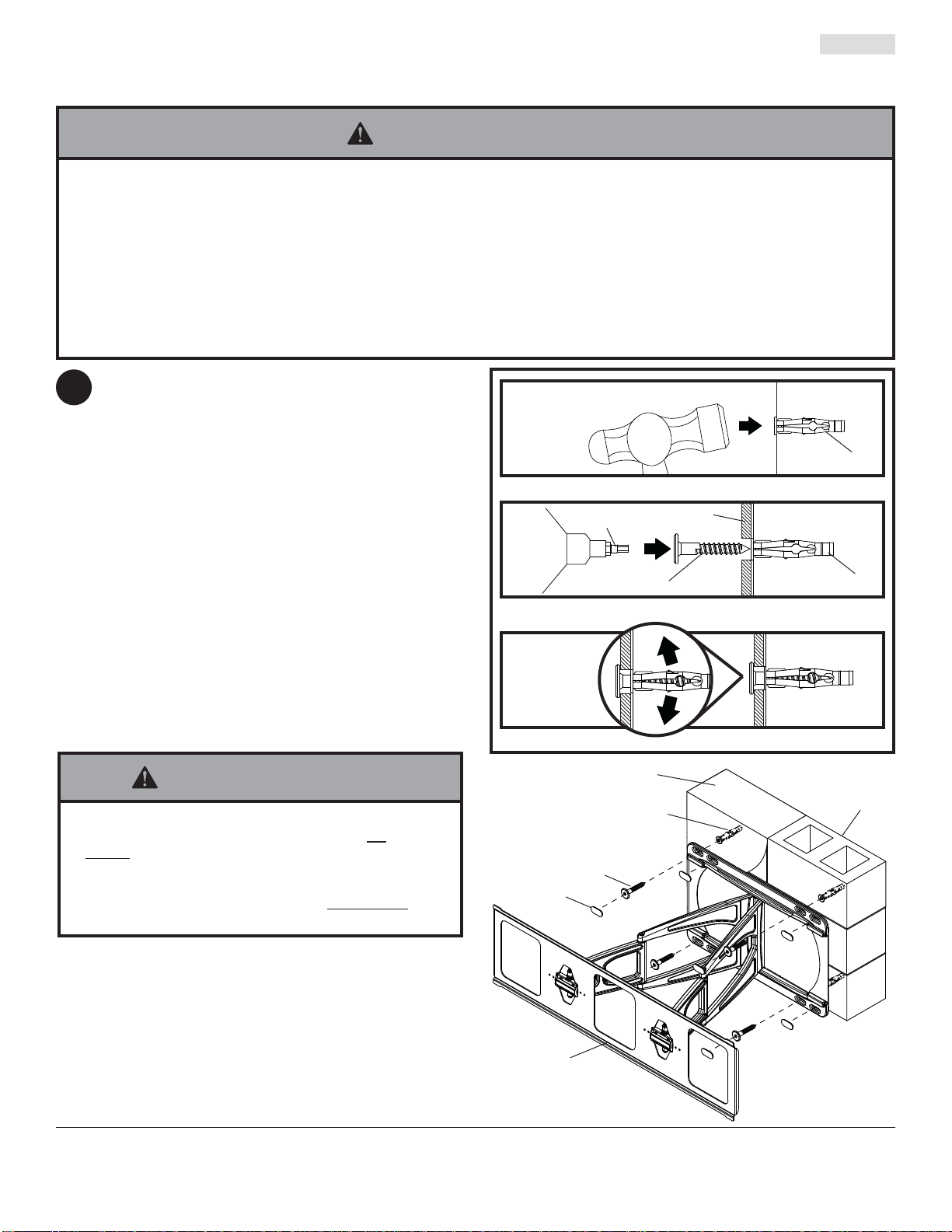

Installation to Solid Concrete or Cinder Block
NOTE: Wall arm assembly (A) must be mounted to
wall using inner mounting holes.
Make sure that wall arm assembly is level and use
wall plate as a template to mark four mounting
holes. The top mounting slots should be located
6.60" (168mm) above the desired display center as
shown in figure 1.1 on page 4. Drill four 5/16" (8mm)
dia. holes to a minimum depth of 2.5" (64mm).
Insert anchors (D) in holes flush with wall as
shown. Place wall arm assembly over anchors and
secure with wood screws (C). Level, then tighten
all fasteners. Insert eight fastener caps (H) into
mounting holes. NOTE: Be sure arrow is pointing
up when mounting wall arm assembly (A) to wall as
shown in figure 1.1.
C
H
A
D
SOLID CONCRETE CINDER BLOCK
1
F
1
3
D
Drill holes and insert anchors (D).
Place plate (A) over anchors (D) and secure with screws (C).
Tighten all fasteners.
2
D
A
C
concrete
surface
• When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum
compressive strength of 2000 psi.
• When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifications
and have a minimum nominal width of 8".
• Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the
side of the block. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a
hammer drill to avoid breaking out the back of the hole when entering a void or cavity.
• Never attach concrete expansion anchors to concrete or cinder block covered with plaster, drywall or other finishing
material.
WARNING
• Tighten screws so that wall plate is firmly attached,
but do not overtighten. Overtightening can damage
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Always attach concrete expansion anchors directly
to load-bearing concrete.
WARNING

6 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
• Tighten screws so display brackets are firmly attached to display. Do not tighten with excessive force.
Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing
screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.
• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to display or product may fail.
Installing Adapter Brackets to Display
To prevent scratching the display, set a cloth on a flat, level surface that will support the weight of the display. Place
display face side down. If display has obstructions on the back, remove them to allow the adapter brackets to be
attached. Place adapter brackets (B) on back of display, align to holes, and center vertically on back of display as
shown below. Attach the adapter brackets to the back of the display using the appropriate combination of screws,
washers, and spacers as shown in steps 2-1 or 2-2.
NOTE: Top and bottom holes must always be used.
Verify that all holes are properly aligned, and then tighten screws using allen wrench (G).
2
X
X
CENTER
BRACKETS
VERTICALLY
ON BACK OF
DISPLAY
NOTE: "X" dimensions should be equal.
B
NOTE: For flat back displays proceed to step 2-1. For bump-out or recessed back display skip to step 2-2.
NOTE: LATCH
INDICATES
BOTTOM OF
BRACKETS (B)
WARNING

7 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
For Flat Back Display
For Bump-out or Recessed Back Display
2-2
Begin with the shortest length screw, hand thread through washer, tilt bracket and spacer (where required for
ventilation) into display as shown below. If screw cannot make three full turns into the display and fit snug into
place, select a longer length screw from the baffled fastener pack. Repeat for remaining mounting holes, level
brackets and tighten screws.
NOTE: Spacers may not be used, depending upon the type of display.
NOTE: If display manufacturer's requirements state that more than 1.2" of ventilation is required, spacers may be
used to add an additional 0.75" of space between the wall and the display as shown below.
Begin with the shortest length screw, hand thread through washer, tilt bracket and spacer in that order into display
as shown below. If screw cannot make three full turns into the display and fit snug into place, select a longer
length screw from the baffled fastener pack. Repeat for remaining mounting holes, level brackets and tighten
screws.
WASHER
ADAPTER BRACKET (B)
DISPLAY
SCREW
DISPLAY
SCREW
ADAPTER BRACKET (B)
SPACER
WASHER
If you have any questions, please call Peerless customer care at 1-800-865-2112.
If you have any questions, please call Peerless customer care at 1-800-865-2112.
DISPLAY
SCREW
ADAPTER BRACKET (B)
SPACER
WASHER
2-1

8 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
Wall arm assembly (A) must be in closed position to
hang display.
Rotate safety latch with flathead screwdriver into
unlocked position as shown in detail 1.
Hook adapter brackets (B) onto the center of wall arm
assembly (A) adapter plate as shown in figure 3.1.
Mounting and Removing Flat Panel Display
• Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel displays.
• Be careful not to pinch fingers when opening and closing mount from the wall.
• DO NOT operate or tilt arm assembly when safety latches are in unlocked position. Product may fail and may cause
injury or damage to display.
• Do not tighten safety/security screw (E) with excessive force. Overtightening can cause screw head to become
damaged making it difficult to remove. Tighten screws to 15 in•lb (1.7 N.M.) maximum torque.
WARNING
3
SAFETY LATCH
DETAIL 1
A
B
fig. 3.1
SAFETY
LATCH
DETAIL 2
DETAIL 3
A
B
E
Rotate safety latch with flathead screwdriver. Install
safety/security screw (E) through safety latch into
adapter bracket with phillips screwdriver to lock
down as shown in detail 2 and 3.

9 of 29 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14
Cable Management
Cables may be routed using cable clip (I).
Slip cable clip (I) onto bottom of center joint as shown in figure 5.1 and secure cables to cable clip using cable tie
(J) as shown in figure 5.2.
Secure cables to bottom of wall plate using cable tie (J) as shown below.
5
fig. 5.1 fig. 5.2
I
CENTER
JOINT J
CABLES
J
CABLES
WALL PLATE
SLOTS
© 2014, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerless-av.com

Instalación y ensamblaje:
Soporte Articulador Peerless Ultra-Delgado Para Pantallas
Planas de 50" a 75"*
Modelos: SUA765PU
Máxima capacidad de carga para: 100 lb (45.4 kg)
PUBLICADO: 05-01-11 HOJA #: 095-9358-6 06-04-14
* Requisitos para la compatibilidad de las pantallas
• La profundidad de la pantalla tiene que ser menos de 2".
• Es posible que la profundidad del soporte (1.24") no
proporcione suficiente espacio para la ventilación
adecuada de algunas pantallas. Por favor, repase los
requisitos del fabricante en relación con la instalación de
la pantalla antes de proceder.
• La pantalla tiene que tener una superficie plana para la
instalación o tiene que tener los agujeros de montaje en
la superficie trasera más alejada de la pantalla.
• La conexión de entrada / salida tiene que tener la
orientación adecuada para acomodar una instalación a
1.24" de la pared.
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com

11 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
Contenido
Lista de piezas..................................................................................................................................................................... 12
Instalación en una pared ............................................................................................................................................... 13, 14
Instalación de los soportes adaptadores............................................................................................................................. 15
Instalación y desinstalación de la pantalla plana ................................................................................................................ 17
Herramientas necesarias para el ensamblaje
•localizador de montantes (se recomienda uno de "borde a borde")
• destornillador phillips
• taladro
• broca de 5/16" (8mm) para paredes de concreto y de bloque de hormigón de escorias
• broca de 5/32" (4mm) para paredes con montantes de madera
• nivel
NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este soporte está diseñado para sostener la pantalla a 1.24" de la pared. Por favor, repase las recomendaciones del
manual de instalación del fabricante con respecto a la distancia necesaria de la pared para evitar el riesgo de sufrir
lesiones o causar daños a la propiedad.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga
experiencia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 10.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede
disminuir significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
• Viga de madera Incluido
• Concreto macizo Incluido
• Bloque de hormigón de escorias Incluido
ADVERTENCIA

12 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
Algunas partes pueden diferir un poco de las ilustradas.
Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.
Fijaciones para los soportes adaptadores
G
A
B
CDEFH
I
J
Lista de piezas Nº de piezaDescripciόn Cant.
Aarmazόn del brazo de pared 1 046-P1323
Bsoporte adaptador 2 046-P1225
Ctornillo para madera 4 500-1090
Danclaje para concreto 4 590-0320
EM4 x 6mm 2 520-1006
Fllave de seguridad 1 560-1133
Gllave allen de 4mm 1 560-9646
Hcubierta para sujetadores 8 046-0096
Iclip para cables 1 046-P1137
Jsujetacables 2 046-0136
.75" espaciador (8)
(600-1215)
.04" arandela (4)
(540-9478)
M8 x 25mm (4)
(560-1737)
M8 x 16mm (4)
(560-1264)
M6 x 12mm (4)
(560-1734)
M6 x 25mm (4)
(560-1735)
M8 x 12mm (4)
(560-1736)

13 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
Utilice un localizador de montantes para localizar los bordes del montante. Se recomienda utilizar un localizador
de montantes de "borde a borde". Tomando los bordes del montante como punto de referencia, trace una línea
vertical por el centro del montante. Centro de la pantalla de la placa de montaje es de 9.26" el desplazamiento del
centro de la ranura de montaje externa como se muestra en la figura 1.1 o va a ser de 6.94" el desplazamiento del
centro de la ranura de montaje interior, como se muestra en la figura 1.2. Coloque la pared de brazo (A) contra la
pared para utilizarla como plantilla, nivele, y marcar el centro de cuatro agujeros de montaje. La ranura de montaje
superior debe estar ubicada a 6.60" (168mm) encima del punto donde quiere que quede el centro de la pantalla,
como se muestra en la figura 1.1.
Taladre cuatro agujeros de 5/32" (4mm) de diámetro a una profundidad de 2" (51mm). Fíjela la placa de pared (A)
sobre la pared con los tornillos para madera (C). NOTA: Asegúrese de que la flecha de etiqueta mire hacia arriba
cuando instale el armazón del brazo de pared (A) en la pared, como se muestra en la figura 1.1.
Nivele y apriete todos los sujetadores. Inserte ocho cubiertas para sujetadores (H) en los agujeros de montaje.
1
Instalación en una pared con montantes de madera
PANTALLA DE
PLACA DE MONTAJE
= CENTRO DE PANTALLA
fig. 1.1
fig. 1.2
6.60"
(168mm)
9.26"
(235mm)
6.94"
(176mm)
A
C
H
• Cuando vaya a instalar soportes de pared de Peerless en paredes con montantes de madera recubiertas con
yeso-cartón (gypsum board) verifique que los montantes tengan un tamaño mínimo de 2" x 4". No instale en
yeso-cartón (gypsum board) de más de 5/8" de grosor.
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en
exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
ADVERTENCIA

14 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
F
1
3
D
Taladre los agujeros e inserte los anclajes (D).
Coloque la placa (A) sobre los anclajes (D) y fíjela con los
tornillos (C).
Apriete todas las fijaciones.
2
D
A
C
techno de concreto
NOTA: La unidad del brazo de pared (A) se tiene
que instalar usando los agujeros de montaje
interiores. Asegúrese de que el armazón del brazo
de pared (A) esté nivelado y utilice la placa de
pared como plantilla para marcar cuatro agujeros
de montaje. Las ranuras de montaje superiores
deben estar ubicadas a 6.60" (168mm) encima
del punto donde quiere que quede el centro de la
pantalla, como se muestra en la figura 1.1 en la
página 13. Taladre cuatro agujeros de 5/16" (8mm)
de diámetro a una profundidad mínima de 2.5"
(64mm). Inserte los anclajes (D) en los agujeros
a ras con la pared, como se muestra. Coloque el
armazón del brazo de pared sobre los anclajes y
fíjelo con los tornillos para madera (C). Nivele y
apriete todos los sujetadores. Inserte ocho cubiertas
para sujetadores (H) en los agujeros de montaje.
NOTA: Asegúrese de que la flecha mire hacia
arriba cuando instale el armazón del brazo de pared
(A) en la pared, como se muestra en la figura 1.1.
1
Instalación en una pared de concreto macizo o de bloques
de hormigón de escorias
CONCRETO MACIZO BLOQUE DE
HORMIGÓN
DE ESCORIAS
C
H
A
D
• Cuando vaya a instalar soportes de pared de Peerless en paredes de concreto, las paredes tienen que tener, por
lo menos, 8" de grosor con una resistencia a la compresión de 2000 psi como mínimo.
• Cuando vaya a instalar soportes de pared de Peerless en paredes de hormigón de escorias, los bloques tienen
que cumplir las especificaciones de ASTM C-90 y tener un ancho mínimo de 8".
• ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque, por lo gen-
eral, a un mínimo de 1" (25 mm) del extremo del bloque. Se sugiere utilizar un taladro eléctrico convencional a
baja velocidad para hacer los agujeros en vez de un taladro percutor para no perforar el fondo de los agujeros al
entrar en un vacío o una cavidad.
• Nunca fije los anclajes de expansión para concreto a superficies de concreto o de bloques de hormigón de esco-
rias recubiertas con yeso, yeso-cartón u otro material de acabado.
ADVERTENCIA
• Apriete los tornillos de tal modo que la placa de apoyo
quede firmemente sujeta, pero no los apriete en
exceso. El apriete excesivo puede dañar los tornillos,
reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fije los anclajes de expansión directamente al
concreto que soporta carga.
ADVERTENCIA

15 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
Instalación de los soportes adaptadores
2Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la pan-
talla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder fijar los
soportes adaptadores. Coloque los soportes adaptadores (B) en la parte trasera de la pantalla, alinéelos con los
agujeros y centralícelos en la parte trasera de la pantalla, como se muestra abajo. Fije los soportes adaptadores
en la parte trasera de la pantalla utilizando la combinación adecuada de tornillos, arandelas y espaciadores, como
se muestra en la paso 2-1 o en la paso 2-2.
NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores.
Verifique que todos los agujeros estén debidamente alineados y luego apriete los tornillos usando un llave allen
(G).
• Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando demasiada
fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fijación y
causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb (4.5 N•m) de par torsor máximo.
• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la
placa todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
X
X
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los televisores
que tienen la parte posterior abultada o empotrada, pase al paso 2-2.
CENTRE LOS SOPORTES
VERTICALMENTE EN LA
PARTE
TRASERA DE LA PANTALLA
NOTA: LAS DIMENSIONES "X" DEBEN SER IGUALES.
NOTA: EL PESTILLO
INDICA LA PARTE
INFERIOR DE LOS
SOPORTES (B)
B
ADVERTENCIA

16 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
PANTALLA PANTALLA
Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112.
Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112.
ESPACIADOR
ARANDELA
ARANDELA
TORNILLO TORNILLO
SOPORTE
ADAPTADOR (B)SOPORTE
ADAPTADOR (B)
Instalación de un televisor que tiene la parte posterior plana
Instalación de un televisor que tiene la parte posterior abultada o empotrada
2-2
2-1 Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela, el soporte
inclinable y el espaciador (cuando sea necesario para la ventilación) a la parte posterior de la pantalla, como se
muestra abajo. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla y
quedar ajustado en su lugar, seleccione un tornillo más largo de los sujetadores identificados y clasificados en las
divisiones del empaque plástico. Siga el mismo procedimiento con los agujeros de instalación restantes, nivele
los soportes y apriete los tornillos.
NOTA: Es posible que no necesite usar los espaciadores, dependiendo del tipo de pantalla.
NOTA: Si los requisitos del fabricante de la pantalla indican que se necesitan más de 1.2" para la ventilación,
puede utilizar espaciadores para añadir 0.75" más de espacio entre la pared y la pantalla, como se muestra
abajo.
Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela, el soporte
inclinable y el espaciador, según lo necesite, a la parte posterior de la pantalla, como se muestra abajo. Si el
tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla y quedar ajustado en
su lugar, seleccione un tornillo más largo de los sujetadores identificados y clasificados en las divisiones del
empaque plástico. Siga el mismo procedimiento con los agujeros de instalación restantes, nivele los soportes y
apriete los tornillos.
PANTALLA
ESPACIADOR
ARANDELA
TORNILLO
SOPORTE
ADAPTADOR (B)

17 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
El armazón del brazo de pared (A) tiene que estar
en la posición cerrada para enganchar la pantalla.
Rote el seguro fijador hasta la posición abierta con
un destornillador plano, como se muestra en el
detalle 1.
Enganche los soportes adaptadores (B) en la centro
de la placa adaptadora del armazón del brazo de
pared (A), como se muestra en la figura 3.1.
SEGURO
FIJADOR
SEGURO FIJADOR
DETALLE 1
DETALLE 2
DETALLE 3
Montaje y desmontaje de la pantalla plana
• Siempre solicite la ayuda de un asistente o utilice un equipo de izar mecánico para levantar y colocar el televisor de plasma con
más seguridad.
• Tenga cuidado de no pincharse los dedos cuando extienda y recoja el soporte contra la pared.
• NO opere ni incline el armazón del brazo cuando los seguros fijadores estén en la posición abierta. El producto podría fallar y
causar lesiones o daños a la pantalla.
• No apriete el tornillo de seguridad / de fijación (E) con fuerza excesiva. Apretarlo en exceso puede causar que se dañe la cabeza
del tornillo, lo cual haría difícil poderlo quitar. Apriete los tornillos a un máximo de 15 pulg-lb (1.7 N•m) de par torsor.
ADVERTENCIA
3Rote el seguro fijador con un destornillador plano.
Instale el tornillo de seguridad (E) de fijación a
través del seguro fijador en el soporte adaptador
con una destornillador phillips para trabar la placa
adaptadora, como se muestra en el detalle 2 y 3.
A
B
fig. 3.1
A
B
E

18 de 29 PUBLICADO: 05-01-11 HOJA #: 095-9358-7 11-21-14
Español
Manejo de cables
Los cables se pueden acomodar utilizando el clip para cables (I).
Deslice el clip para cables (I) en la parte inferior de la junta central, como se muestra en la figura 5.1, y fije los
cables al clip para cables usando un sujetacables (J), como se muestra en la figura 5.2.
Fije los cables a la parte inferior de la placa de pared usando un sujetacables (J), como se muestra abajo.
5
fig. 5.1 fig. 5.2
I
JUNTA
CENTRAL J
CABLES
© 2012, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
J
CABLES
RANURAS
DE LA
PLACA DE
PARED
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerlessmounts.com

Installation et montage :
Support articulé ultra-mince Peerless pour écrans plats
de 50 - 75 po*
Modèles: SUA765PU
Capacité de charge maximale préconisée: 100 lb (45.4 kg)
PUBLIÉ LE : 05-01-11 FEUILLE no: 095-9358-6 06-04-14
*Exigences de compatibilité avec l’écran
• La profondeur de l'écran doit être de moins de 2 po.
• La profondeur de ce support (1,24 po) pourrait ne pas
laisser suffisamment d’espace pour permettre une
ventilation adéquate pour certains écrans. Consultez
les exigences de montage du fabricant avant d'installer
votre écran.
• L’écran doit avoir une surface de montage plate ou alors
les trous de montage doivent se trouver à l’extrémité de
la surface arrière de l’écran.
• La connexion entrée/sortie doit être orientée de manière
à permettre l’installation du support à 1,24 po du mur.
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com

20 sur 29 PUBLIÉ LE : 05-01-11 FEUILLE no: 095-9358-7 11-21-14
Français
Table des matières
Liste des pièces................................................................................................................................................................... 21
d'installation au mur....................................................................................................................................................... 22, 23
Installation des supports adaptateurs.................................................................................................................................. 24
Montage et démontage d’un écran plat............................................................................................................................... 26
Outils nécessaires au montage
•localisateur de montants (un localisateur de montants « bord à bord » est recommandé)
• tournevis Phillips
• perceuse
• foret de 5/32 po (4mm) pour les murs à montants en bois
• foret de 5/16 po (8mm) pour les murs à block de béton
• niveau
REMARQUE: lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements
contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements,
veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de
contacter leur distributeur local.
• Ce support est conçu pour fixer l’écran à 1,24 po du mur. Veuillez vous reporter aux recommandations du guide
d’installation du fabricant pour établir la distance au mur requise afin d’éviter les risques de blessures ou de
dommages matériels.
• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience
de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des
pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum établie. Reportez-vous à la page 19.
• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre
des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.
• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez
un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire
considérablement la capacité de support.
• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une
défaillance du produit et des blessures corporelles.
• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :
TYPE DE MUR PIÈCES DE FIXATION REQUISES
• Montant en bois Incluses
• Poutre en bois Incluses
• Béton plein Incluses
• Bloc de béton de mâchefer Incluses
AVERTISSEMENT
