PEERLESS ACCSH100 Guide

Installation and Assembly:
A/V Component Shelf
Models: ACCSH100, ACCSH200, ESHV10, ESHV20
Max Load Capacity: 30 lb (13.6 kg)
ACCSH100, ESHV10
ACCSH200, ESHV20
ISSUED: 01-17-11 SHEET #: 083-9013-1

2 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1
NOTE: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Tools Needed for Assembly
• stud finder ("edge to edge" stud finder is recommended)
•phillips screwdriver
• drill
• 5/16" (8mm) bit for concrete surface
• 1/8" (3mm) bit for wood studs
• level
• Do not begin to install your Peerless product until you have read and understood the instructions
and warnings contained in this Installation Sheet. If you have any questions regarding any of the
instructions or warnings, for US customers please call Peerless customer care at
1-800-865-2112, for all international customers, please contact your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience
with basic building construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and
all attached hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of
the studs. Use of an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly
reducing their holding power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product
failure and personal injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
•Wood Stud Included
• Wood Beam Included
• Solid Concrete Included
• Metal Stud Do not attach except with Peerless Metal Stud Accessory
Kit; ACC215. Contact Customer Service for Peerless
metal stud accessory kit.
• Brick Contact Qualified Professional
• Other or unsure? Contact Qualified Professional
WARNING
Parts List................................................................................................................................................3
Installation to Wood Stud Wall...............................................................................................................4
Installation to Solid Concrete or Cinder Block........................................................................................5
Cable Management................................................................................................................................8

3 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1
Before you start check the parts list to insure all of the parts shown are included.
I
A
E
CD
F
B
GH
K
J
L
M
N

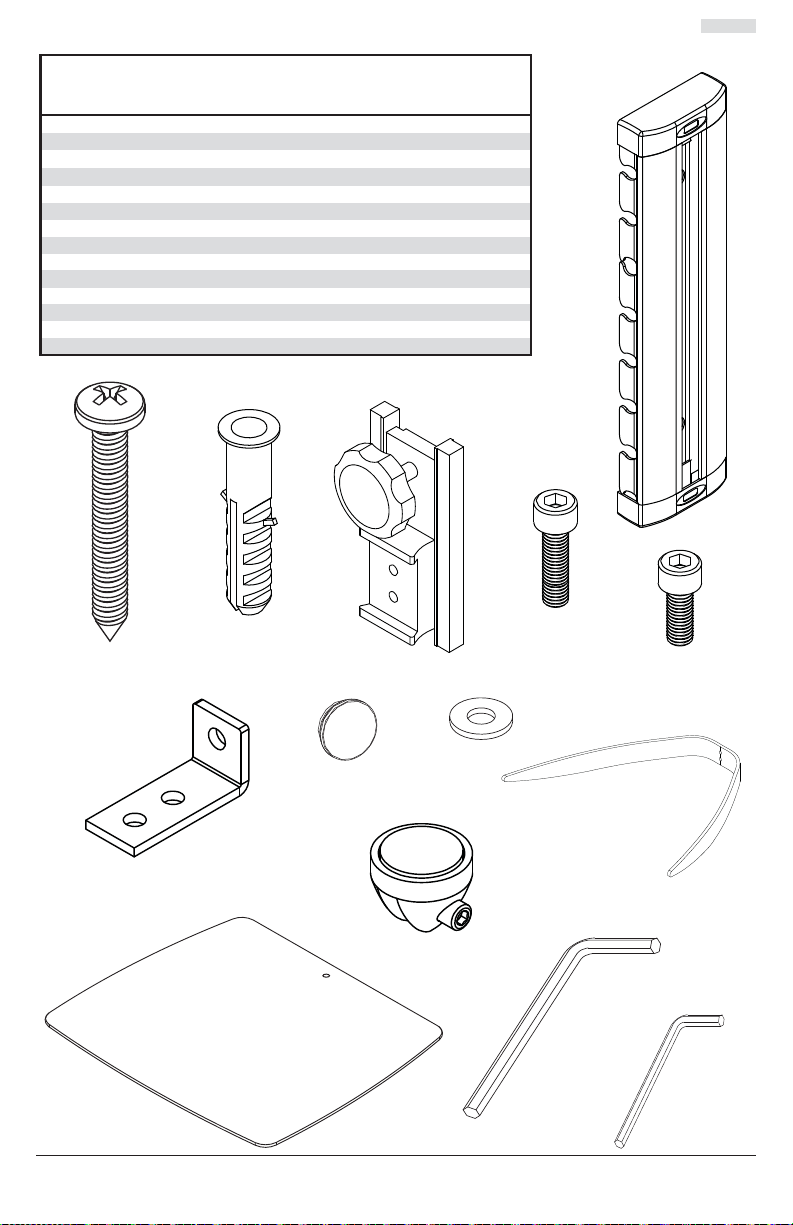

Parts List
Description ACCSH100/ESHV1
0
Qty. ACCSH200/ESHV2
0
Qty.
Acolumn 11
BM5 X 44mm wood screw 22
Cwall anchor 22
Dshelf attachment clamp 11
EM5 X 18mm socket cap screw 22
FM5 X 12mm socket cap screw —1
Gglass support bracket —1
Hscrew cover 2 2
IM5 washer 23
Jshelf bracket 11
Kglass shelf —1
Lsupport clip 4 4
M4mm allen wrench 11
N2.5mm allen wrench 11

4 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1
1
fig. 1.1
fig. 1.2
Remove end cap with bubble level from column (A). Column (A) can be mounted to a single
stud. Use a stud finder to locate the edges of the stud. Use of an edge-to-edge stud finder is
highly recommended. Based on their edges, draw a vertical line down the stud’s center. Place
column (A) on wall as a template. Level column and mark the center of the two mounting holes
as shown in figure 1.1. Make sure that the center mounting holes are on the stud center lines.
Drill two mounting holes .12" (3mm) dia. by 2" (51mm) deep. Secure column (A) with two
M5 X 44mm wood screws (B) as shown in figure 1.2.
Tighten fasteners then cover M5 X 44mm wood screws (B) with screw covers (H).
Skip to step 3
Installation to Single Wood Stud Wall
STUD
DRILL .12" DIA
HOLES
END CAP
A
B
H
• Installer must verify that the supporting surface will safely support the combined load of the
equipment and all attached hardware and components.
• Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening
can damage the screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to
edge" stud finder is highly recommended.
• Hardware provided is for attachment of mount through standard thickness drywall or plaster into
wood studs. Installers are responsible to provide hardware for other types of mounting situations.
WARNING

5 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1
Remove end cap with bubble level from
column (A) as shown in figure 1.1. Make sure
that column (A) is level, use it as a template
to mark two mounting holes. Drill two 5/16" (8
mm) dia. holes to a minimum depth of 2"
(51 mm). Insert anchors (C) in holes flush with
wall as shown. Place column (A) over anchors
and secure with two M5 X 44mm wood screws
(B).
Tighten fasteners then cover M5 X 44mm
wood screws (B) with screw covers (H) as
shown in figure 1.2.
1

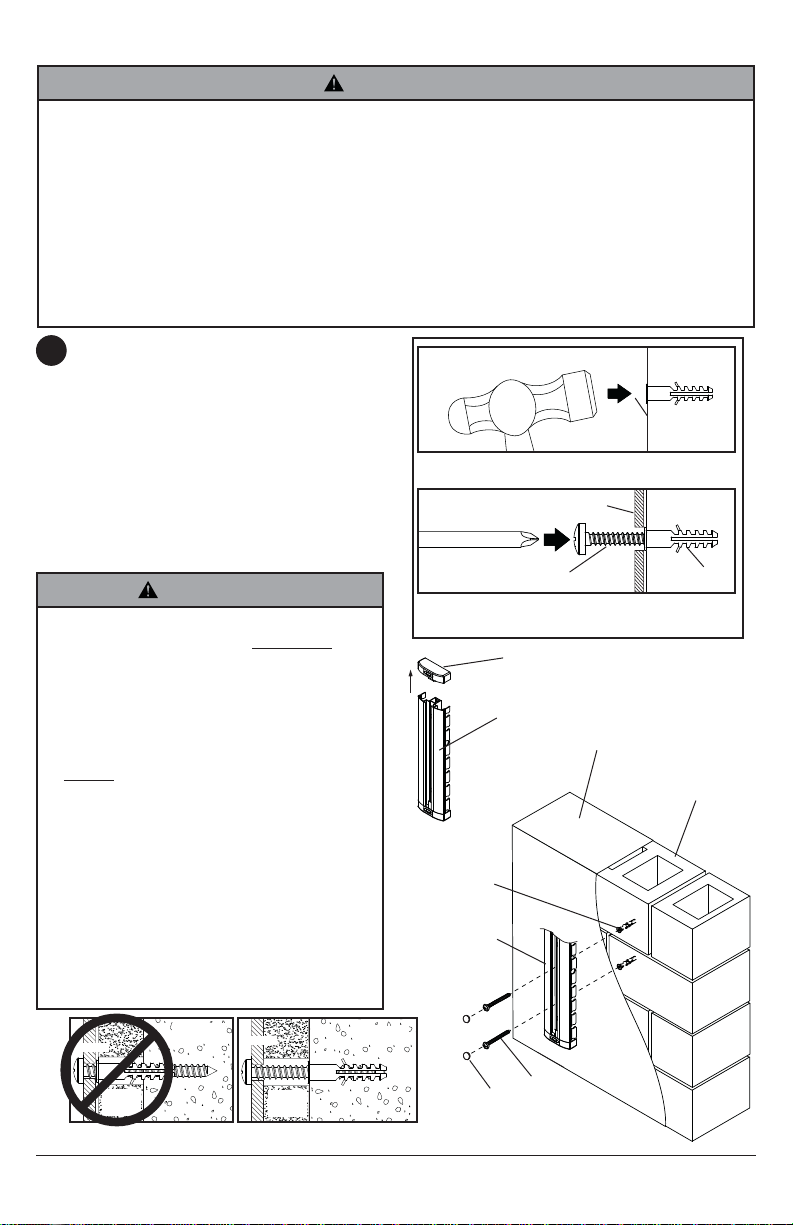

Installation To Solid Concrete or Cinder Block
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8"
(35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill
into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum
from the side of the block. Cinder block must meet ASTM C-90 specifications. It is suggested
that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to
avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete
anchor.
• Installer must verify that the supporting surface will safely support the combined load of the
equipment and all attached hardware and components.
WARNING
WARNING
C
A
CINDER BLOCK
HB
CONCRETE
A
fig. 1.1
fig. 1.2
concrete
surface
1
2
C
Drill holes and insert anchors (C).
Place column (A) over anchors (C) and secure
with screws (B). Tighten all fasteners.
A
C
B
CUTAWAY VIEW
INCORRECT CORRECT
column column
plaster/
drywall
plaster/
drywall
concrete
concrete
• Tighten screws so that column is
firmly attached, but do not overtighten.
Overtightening can damage screws, greatly
reducing their holding power.
• Never tighten in excess of 80 in. • lb (9
N.M.).
• Always attach concrete expansion anchors
directly to load-bearing concrete.
• Never attach concrete expansion anchors
to concrete covered with plaster, drywall,
or other finishing material. If mounting to
concrete surfaces covered with a finishing
surface is unavoidable, the finishing
surface must be counter bored as shown
below. Be sure concrete anchors do not
pull away from concrete when tightening
screws. If plaster/drywall is thicker than
5/8" (16 mm), custom fasteners must be
supplied by installer.
END CAP

6 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1
Attach support clips (L) to shelf bracket (J) and slide to desired position as shown in figure 4.1.
Securely tighten all set screws using the 2.5 mm allen wrench (N). Do not overtighten screws.
NOTE: Set screws may already be attached to support clips.
Slide shelf attachment clamp (D) into column (A) and reattach end cap onto column (A) as
shown in figure 3.1.
2
Installing Shelf to Column
fig. 3.1
fig. 4.1
D
A
L
J
3
For ACCSH100 and ESHV10 models, continue to step 5. For ACCSH200 and ESHV20 models,
skip to step 6.
END CAP
SET SCREW

7 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1

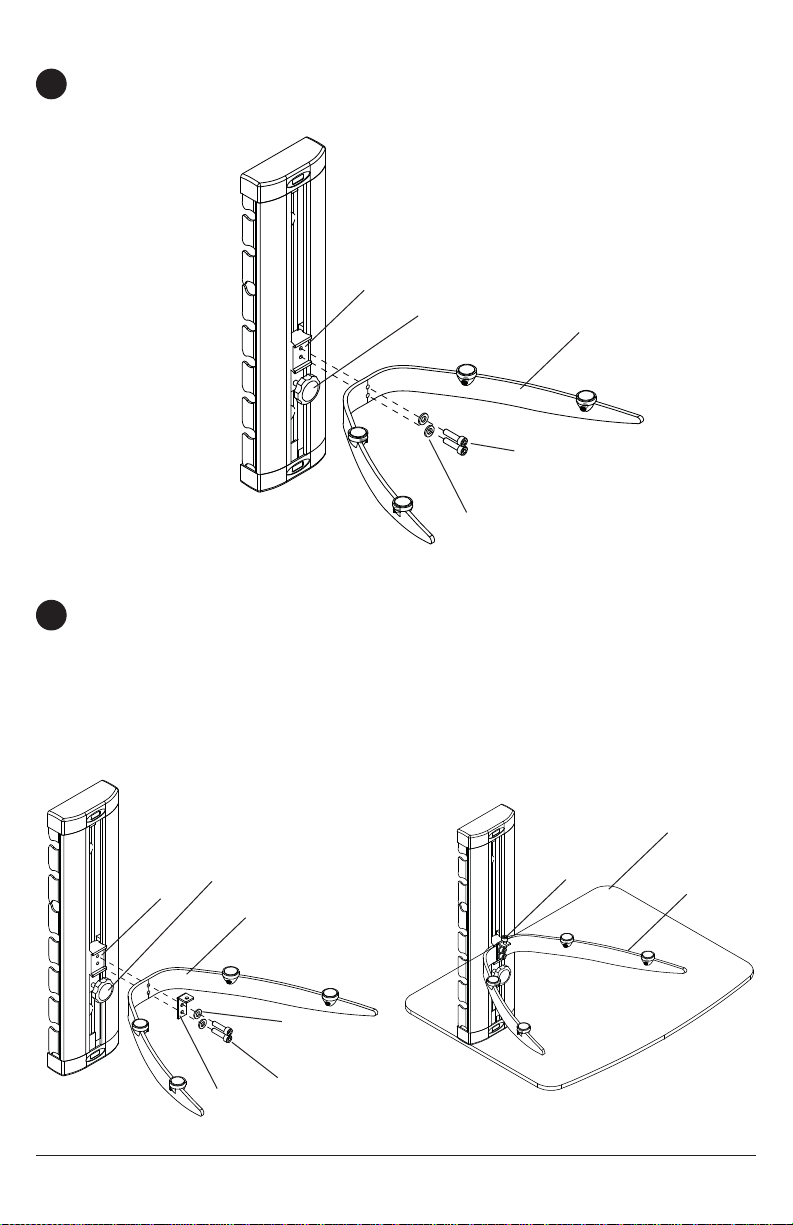

Attach shelf bracket (J) to shelf attachment clamp (D) using two M5 x 18mm screws (E) and
washers (I) shown in figure 5.1 using 4mm allen wrench (M). Adjust the level of the shelf bracket
(J) to desired height then tighten knob to secure.
4
D
D
J
E
JJ
K
F
E
I
I
G
KNOB
KNOB

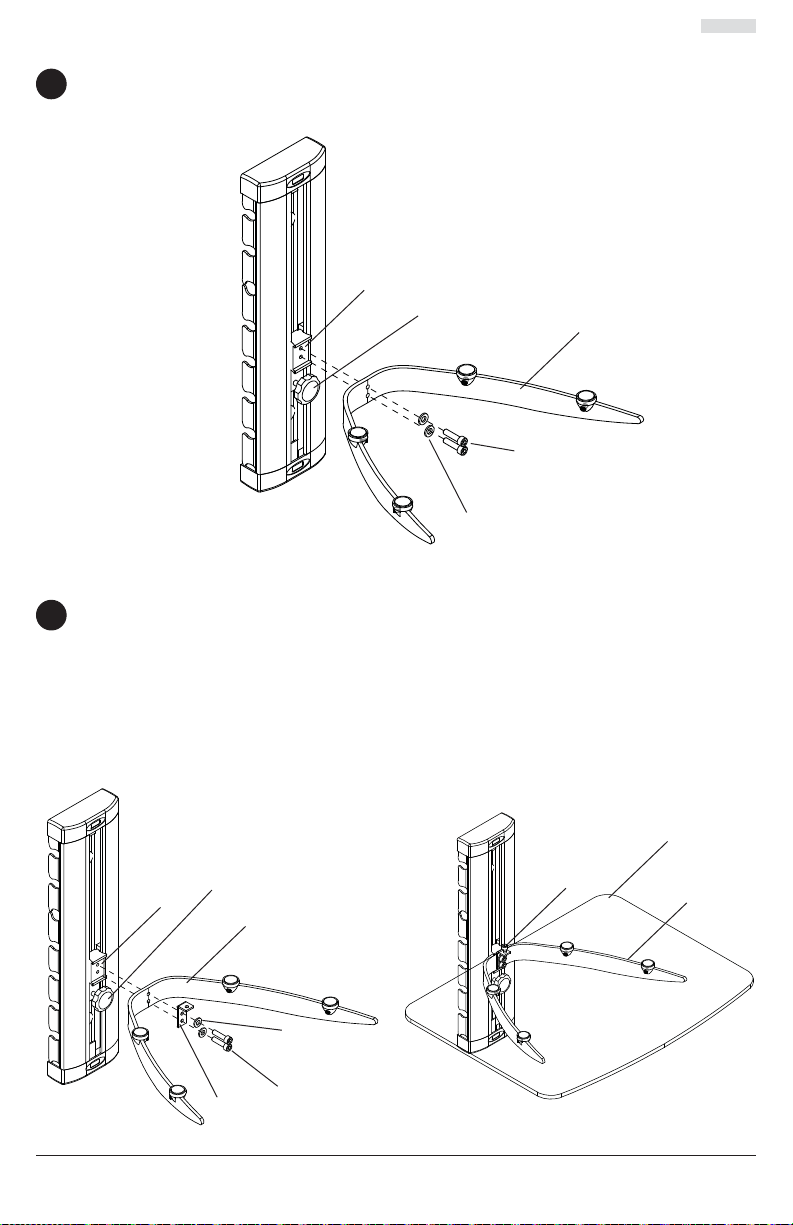

Attach shelf bracket (J) and glass support bracket (G) to shelf attachment clamp (D) using two
M5 x 18mm screws (E) and washers (I) shown in figure 6.1 using 4mm allen wrench (M). Adjust
the level of the shelf bracket (J) to desired height then tighten knob to secure.
Place glass shelf (K) onto shelf bracket (J) and secure with M5 x 12mm screw (F) as shown in
figure 6.2 using 2.5mm allen wrench (N).
NOTE: Overtightening the screws may cause damage to glass shelf (K).
5
fig. 5.1
fig. 6.1 fig. 6.2
ACCSH100 and ESHV10 Models
ACCSH200 and ESHV20 Models

8 of 27 ISSUED: 01-17-11 SHEET #: 083-9013-1

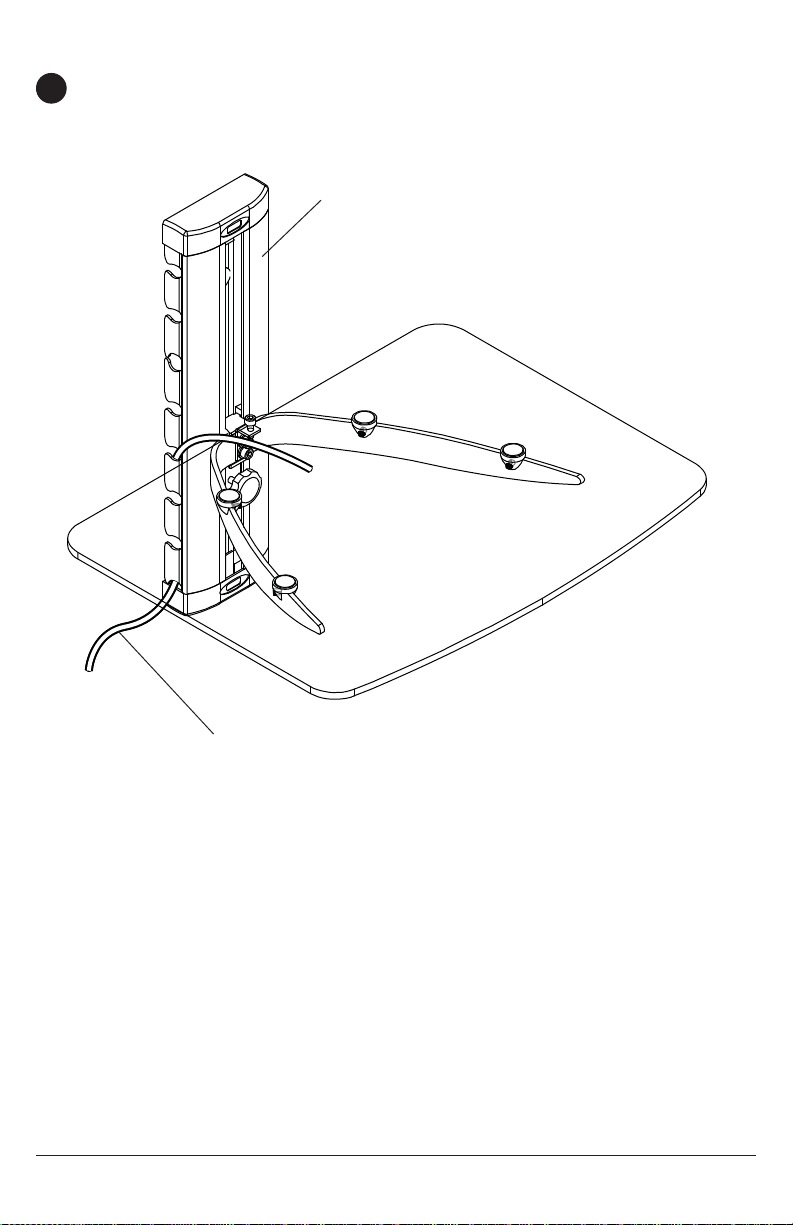

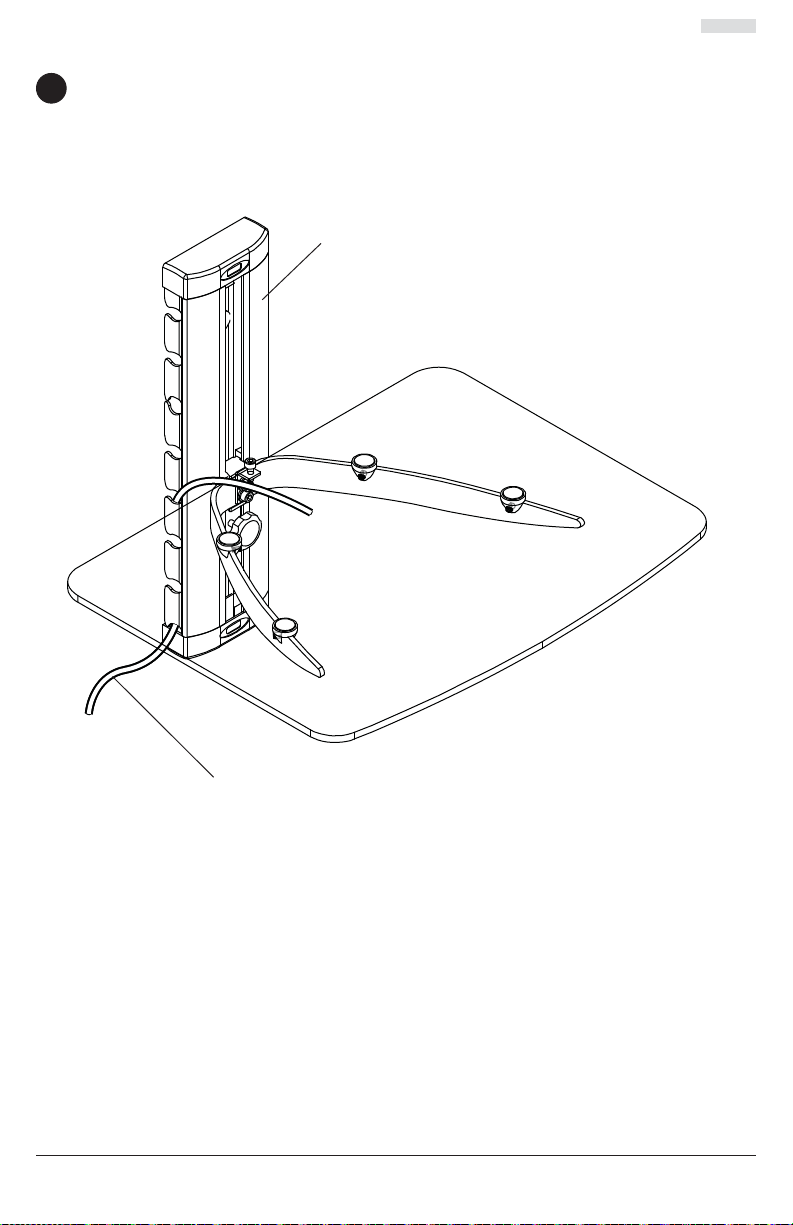

This mount includes a cable management function, where cables can be routed along the side
interior of the column (A).
NOTE: For best system performance, route the power cables separately from the signal cables.
6
Cable Management
CABLES
A
© 2011, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, IL 60502
www.peerlessconsumer.com

Instrucciones para la instalación y el ensamblaje:
A/V Período de componentes
Modelos: ACCSH100, ACCSH200, ESHV10, ESHV20
Capacidad máxima de soportar carga:
30 lb (13.6 kg)
ACCSH100, ESHV10
ACCSH200, ESHV20
PUBLICADO: 01-17-11 HOJA #: 083-9013-1

10 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
NOTA: Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje.
Tabla de contenido
Lista de piezas.....................................................................................................................................11
Instalación en una pared con montante de madera............................................................................12
Instalación en una pared de concreto macizo o de bloques de hormigón de escorias........................13
Accesorios...........................................................................................................................................16
ADVERTENCIA
Herramientas necesarias para el ensamblaje
•localizador de montantes (se recomienda uno de "borde a borde")
• destornillador phillips
• taladro
• broca de 5/16" (8 mm) para paredes de concreto y de bloque de hormigón de escorias
• broca de 1/8" (3 mm) para paredes con montantes de madera
• nivel
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instruccio-
nes y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca
de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente
de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor,
comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecáni-
ca, que tenga experiencia en construcción básica de edificios y que entienda estas instruccio-
nes en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del
equipo y todos los fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga.Vea la página 9.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los
tornillos de montaje estén anclados en el centro de los montantes. Se recomienda utilizar un
localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levan-
tar y colocar el equipo con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los
artículos y puede disminuir significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exte-
riores podría causar fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción sola-
mente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
•Viga de madera Incluido
•Concreto macizo Incluido
•Bloque de hormigón de escorias Incluido
•Montante de metal No lo instale excepto con el juego de
accesorios de Peerless para
montantes de metal;ACC215
•Ladrillo Comuníquese con un profesional calificado
•¿Otra superficie o no está seguro? Comuníquese con un profesional calificado

11 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
Antes de comenzar, coteje la lista de piezas para asegurarse de que se han incluido todas las piezas.
I
A
E
CD
F
B
GH
K
J
L
M
N
Lista de piezas
Descripción ACCSH100/ESHV1
0
Cant. ACCSH200/ESHV2
0
Cant.
Acolumna 11
Btornillo para madera M5 X 44mm 22
Canclaje para concreto 22
DDeslice la abrazadera para fijar la repisa 11
EM5 X 18mm tornillos de cabeza hueca 22
FM5 X 12mm tornillos de cabeza hueca —1
Gvidrio soporte —1
Htornillo de la tapa 2 2
IM5 lavadora 23
Jsoporte de estante 11
Kestante de vidrio —1
Lapoyo clip 4 4
MLlave Allen de 4 mm 11
NLlave Allen de 2.5 mm 11

12 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
1
fig. 1.1
fig. 1.2
A
B
H
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la
carga combinada del equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta,
pero no apriete en exceso. El apriete excesivo puede dañar los tornillos, reduciendo enorme-
mente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante. Se reco-
mienda usar un localizador de montantes de "borde a borde".
• Los herrajes suministrados son para fijar el soporte a través de tabique de yeso-cartón o yeso
de espesor estándar a los montantes de madera. Los instaladores son responsables de sumin-
istrar los herrajes para otros tipos de situaciones de montaje.
ADVERTENCIA
Retire la tapa de extremo con nivel de burbuja de la columna (A). La columna (A) se puede
instalar en un solo montante. Utilice un localizador de montantes para localizar los bordes del
montante. Se recomienda utilizar un localizador de montantes de "borde a borde". Tomando los
bordes como punto de referencia, trace una línea vertical por el centro del montante. Coloque
la columna (A) contra la pared para utilizarla como plantilla. Nivele la columna y marque el
centro de los dos agujeros de montaje, como se muestra en la figura 1.1. Asegúrese de que los
agujeros de montaje centrales estén sobre las líneas que trazó por el centro de los montantes.
Taladre dos agujeros de montaje de .12" (3mm) de diámetro por 2" (51mm) de profundidad. Fije
la columna (A) utilizando dos tornillos para madera de
M5 x 44mm (B).
Ajuste todos los sujetadores, cubra los tornillos para madera de M5 x 44mm (C) con las cubierta
de goma (H), como se muestra en la figura 1.2.
Pase al paso 3.
CUBIERTA DE LOS
EXTREMOS MONTANTE
HOYOS DE
DIAMETRO .12"
Instalación en una pared con montantes

13 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
1
C
A
HB
A
fig. 1.1
fig. 1.2
Instalación en una pared de concreto macizo o de
bloques de hormigón de escorias
ADVERTENCIA
• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un
mínimo de 1-3/8" (35 mm) de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes
de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del
bloque, generalmente a un mínimo de 1" (25 mm) del costado del bloque. El bloque de hormigón de escorias
debe ser de conformidad con las especificaciones C-90 de ASTM. Se sugiere taladrar el agujero con un
taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la parte trasera
del agujero al entrar en un espacio o cavidad.
• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de
sujetar el anclaje para concreto.
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada
del equipo y todos los herrajes y componentes.
Retire la tapa de extremo con nivel de burbuja
de la columna (A). Asegúrese de que la
columna (A) esté nivelada y utilícela como
plantilla para marcar dos agujeros de montaje.
Taladre dos agujeros de 5/16" (8 mm) de
diámetro a una profundidad mínima de 2" (51
mm). Inserte los anclajes (C) en los agujeros
a ras con la pared, como se muestra. Coloque
la columna (A) sobre los anclajes y fíjela con
dos tornillos de M5 x 44mm (B).
Ajuste todos los sujetadores, cubra los
tornillos para madera de M5 x 44mm (B) con
las cubierta de goma (H), como se muestra en
la figura 1.2.
• Apriete los tornillos de tal modo que la placa de
apoyo quede firmemente sujeta, pero no los apriete
en exceso. El apriete excesivo puede dañar los tornil-
los, reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fije los anclajes de expansión directamente
al concreto que soporta carga.
• Nunca fije los anclajes de expansión a una pared de
concreto recubierta con yeso, tabiques de yeso-
cartón u otro material de acabado. Si el montaje a
superficies de concreto recubiertas con una superficie
de acabado es inevitable, será necesario escariar el
acabado, como se muestra más abajo. Asegúrese
de que los anclajes de concreto no se alejen del con-
creto al apretar los tornillos. Si el grosor de la pared
de yeso/tabique de yeso-cartón es mayor que
5/8" (16 mm), el instalador deberá suministrar fijacio-
nes especiales.
ADVERTENCIA
1
2
C
A
C
B
Perfore los agujeros y después inserte los
anclajes (C).
Coloque la columna (A) sobre los anclajes
(C) y fíjela con los tornillos (B). Apriete todas las
fijaciones.
superficie de
concreto
CONCRETO
MACIZO BLOQUE DE
HORMIGÓN
DE ESCORIAS
CUBIERTA DE
LOS EXTREMOS
INCORRECTO CORRECTO
columna columna concreto
concreto
VISTA EN CORTE
yeso / tabique de yeso-cartón

14 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
Fije los clips para sujetar cristal (L) al soporte para repisas (J) y deslícelo hasta la posición
deseada como se muestra en la figura 4.1. Apriete, con firmeza, todos los tornillos de fijación
utilizando una llave allen de 2.5 mm (N). no apriete demasiado los tornillos
NOTA: Es posible que los tornillos de fijación ya estén fijados a los clips para sujetar cristal.
Deslice la abrazadera para fijar la repisa (D) en la columna (A) y vuelva a colocar la cubierta del
extremo de la columna, como se muestra en la figura 3.1.
2
Instalar la Repisa en la Columna
fig. 3.1
fig. 4.1
D
A
L
J
3
Para los modelos ACCSH100 y ESHV10, continúe con el paso 5. Para los modelos ACCSH200 y
ESHV20, vaya al paso 6.
EL TORNILLO
DE AJUSTE
CUBIERTA DE
LOS EXTREMOS

15 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
Fije el soporte de estante (J) a la abrazadera para fijar la repisa (D) usando dos tornillos de
M5 x 18 mm (E) y las arandelas (I) muestra en la figura 5.1 utilizando una llave allen de
4 mm (M). Ajuste el nivel del soporte de estante (J) a la altura deseada y apriete la perilla para
asegurarla.
4
D
D
J
E
JJ
K
F
E
I
I
G
PERILLA
PERILLA
Fije el soporte de estante (J) y el vidrio soporte (G) a la abrazadera para fijar la repisa (D)
usando dos tornillos de M5 x 18 mm (E) y las arandelas (I) muestra en la figura 6.1 utilizando
una llave allen de 4 mm (M). Ajuste el nivel del soporte de estante (J) a la altura deseada y
apriete la perilla para asegurarla.
Coloque la repisa de cristal (K) sobre el soporte para repisas (J) y fíjelo con un tornillo de
M5 x 12 mm (F) como se muestra en la figura 6.2. utilizando llave allen de 2.5 mm (F).
NOTA: Si se aprieta demasiado los tornillos puede causar daño al estante de vidrio (K).
5
fig. 5.1
fig. 6.1 fig. 6.2
ACCSH100 y modelos ESHV10
ACCSH200 y modelos ESHV20

16 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español
Este soporte incluye un sistema para manejo de cables, que permite pasar los cables por el
interior de la columna (A).
NOTA: Para un mejor funcionamiento, acomode los cables de electricidad separados de los
cables de interface.
6
Sistema Para Manejo de Cables
CABLES
A
© 2011 Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, IL 60502
www.peerlessconsumer.com

Installation et Montage :
A/V Composante du plateau
modèles: ACCSH100, ACCSH200, ESHV10, ESHV20
Capacité de charge maximale: 30 lb (13.6 kg)
ACCSH100, ESHV10
ACCSH200, ESHV20
PUBLIÉ LE: 01-17-11 FEUILLE No: 083-9013-1

18 sur 27 PUBLIÉ LE: 01-17-11 FEUILLE No: 083-9013-1
Français
REMARQUE: Lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
Table des matières
Liste des pièces...................................................................................................................................19
Installation sur un mur à montant en bois............................................................................................20
Installation sur du béton plein ou un bloc de béton de mâchefer........................................................21
Gestion des câbles..............................................................................................................................24
AVERTISSEMENT
• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions
et les avertissements contenus dans cette fiche d’installation. Pour toute question concernant les
instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-
865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.
• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la méca-
nique, une expérience de la construction immobilière et ayant bien compris ces instructions.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de
l’équipement ainsi que des pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 19.
• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont
ancrées au centre des montants. L’utilisation d’un localisateur de montants " bord à bord " est
fortement recommandée.
• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre
personne ou utilisez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les com-
posants et en réduire considérablement la capacité de support.
• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur
peut causer une défaillance du produit et des blessures corporelles.
• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :
TYPE DE MUR PIÈCES DE FIXATION REQUISES
• Montant en bois Incluses
•Poutre en bois Incluses
•Béton plein Incluses
•Bloc de béton de mâchefer Incluses
•Montant métallique Ne pas installer sur ce type de mur sauf à l’aide
de l’ensemble d’accessoires
Peerless pour montants métalliques; ACC215
•Brique Contacter un professionnel qualifié
•Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualifié
Outils nécessaires au montage
•localisateur de montants (un localisateur de montants " bord à bord " est recommandé)
• tournevis phillips
• perceuse
• foret de 5/16 po (8 mm) pour les murs à block de béton
• foret de 1/8 po (3 mm) pour les murs à montants en bois
• niveau

19 sur 27 PUBLIÉ LE: 01-17-11 FEUILLE No: 083-9013-1
Français
Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.
I
A
E
CD
F
B
GH
K
J
L
M
N
Liste des pièces
Description ACCSH100/ESHV1
0
Qté ACCSH200/ESHV2
0
Qté
Acolonne 11
BM5 X 44mm vis à bois 22
Cancrage mural 22
Dpince de fixation plateau 11
EM5 x 18mm Vis à tête cylindrique 22
FM5 x 12mm Vis à tête cylindrique —1
Gsupport en verre —1
Hvis de couverture 2 2
IRondelle M5 23
JRondelle M5 11
Kétagère en verre —1
Lclip de soutien 4 4
MClé Allen de 4 mm 11
NClé Allen de 2.5 mm 11

20 sur 27 PUBLIÉ LE: 01-17-11 FEUILLE No: 083-9013-1
Français
1
fig. 1.1
fig. 1.2
Retirer embout avec niveau à bulle de la colonne (A) comme le montre la figure 1.1. La
colonne (A) peut être installée à un seul montant. Repérez les bords du montant à l’aide d’un
localisateur de montants. L’utilisation d’un localisateur de montants " bord à bord " est fortement
recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre du
montant. Posez la colonne (A) sur le mur et utilisez-la comme gabarit. Mettez la colonne à niveau
et marquez le centre des deux trous de fixation, comme illustré à la figure 1.1 Veillez à ce que les
trous de fixation centraux soient sur la ligne médiane du montant. Percez deux trous de fixation
de .12 po (43mm) de dia. et de 2 po (51 mm) de profondeur. Fixez la colonne (A) à l'aide de deux
vis à bois no M5 x 44mm (B) comme illustré à la figure 1.2.
Serrer les vis M5 puis couvrir X 44mm bois (B) avec cache-vis (H) comme le montre la figure 1.2.
Passez à l’étape 3.
Installation Sur un Mur à Montants en Bois
MONTANTE DE
MADERA
TROUS .12" PO
EMBOUT
A
B
H
AVERTISSEMENT
• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge
combinée de l’équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès.
Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de
maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un local-
isateur de montants " bord à bord " est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre
d’épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la
visserie nécessaire pour d’autres types de situations.
