PEHA PHC 940 JRM diag User manual

D - 1940 JRM diag (Rev05_100115) 126094-04
Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: [phone] • Fax: [phone] • e-mail: [email protected] • Internet: www.peha.de
5. Kodierschalter
Mit dem im PHC Ausgangsmodul angebrachten Kodierschalter wird die Modulad-
resse eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter
dem Menüpunkt „Komponenten g Module“ dargestellt.
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Ausgangsmodu-
le vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal
durchgeführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und
darauf zu achten, dass keine elektrische Entladung stattfinden kann.
6. Stromverbrauch
Zur Berechnung des Stromverbrauches für die Stromversorgung sollte ein Ver-
brauch von 75 mA vorgesehen werden (Eigenverbrauch 10 mA, je Relais 8 mA).
Beim Einschalten der Relais erhöht sich der Strom für ca. 2s auf 120mA.
7. Technische Daten
8. Zugelassene Lastarten für die Relaisausgänge
9. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann sich ohne
vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten Technologien
nach geltenden nationalen und internationalen Vorschriften hergestellt und qualitäts-
geprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA, unbeschadet der
Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler, die
Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind ausge-
schlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe an
den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler un-
brauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die Gewährleistung
entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung, Falschanschluss,
Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist beträgt 24 Monate ab
Kauf des Gerätes durch den Endverbraucher bei einem Händler und endet spätestens
36 Monate nach Herstellung des Gerätes. Für die Abwicklung von Gewährleistungsan-
sprüchen gilt Deutsches Recht.
1. Beschreibung
Das PHC Ausgangsmodul 940 JRM diag kann mit den Ausgängen (O0-O7) vier Jalou-
sien bzw. Rollladen ansteuern. Innerhalb der PHC Software verfügt das Modul über
vier separate Zeit messkanäle, die unabhängig von den Jalousien/Rollladenfunktionen
als virtuelle Ausgänge genutzt werden können. Ein Zeitmesskanal wird z.B unter dem
Punkt „Jalousieausgang Zeit messung Sonnenverzögerung“ in den Rollladen/Jalousi-
engruppentools zur Zeitmessung der Sonnenverzögerung verwendet.
Das Modul ist in 4 Gruppen aufgeteilt und besitzt 2 Anschlüsse (I0 u. I1) für jeweils
einen Außenleiter. Der obere Anschluss speist die oberen 2 Ausgangsgruppen mit
der angelegten Versorgungsspannung (230V~/50Hz) und der untere Anschluss die
unteren 2 Ausgangsgruppen. Je Ausgang zeigen zwei LEDs die geschaltete Lauf-
richtung an. Die grüne LED signalisiert „heben “, die rote signalisiert „senken ”.

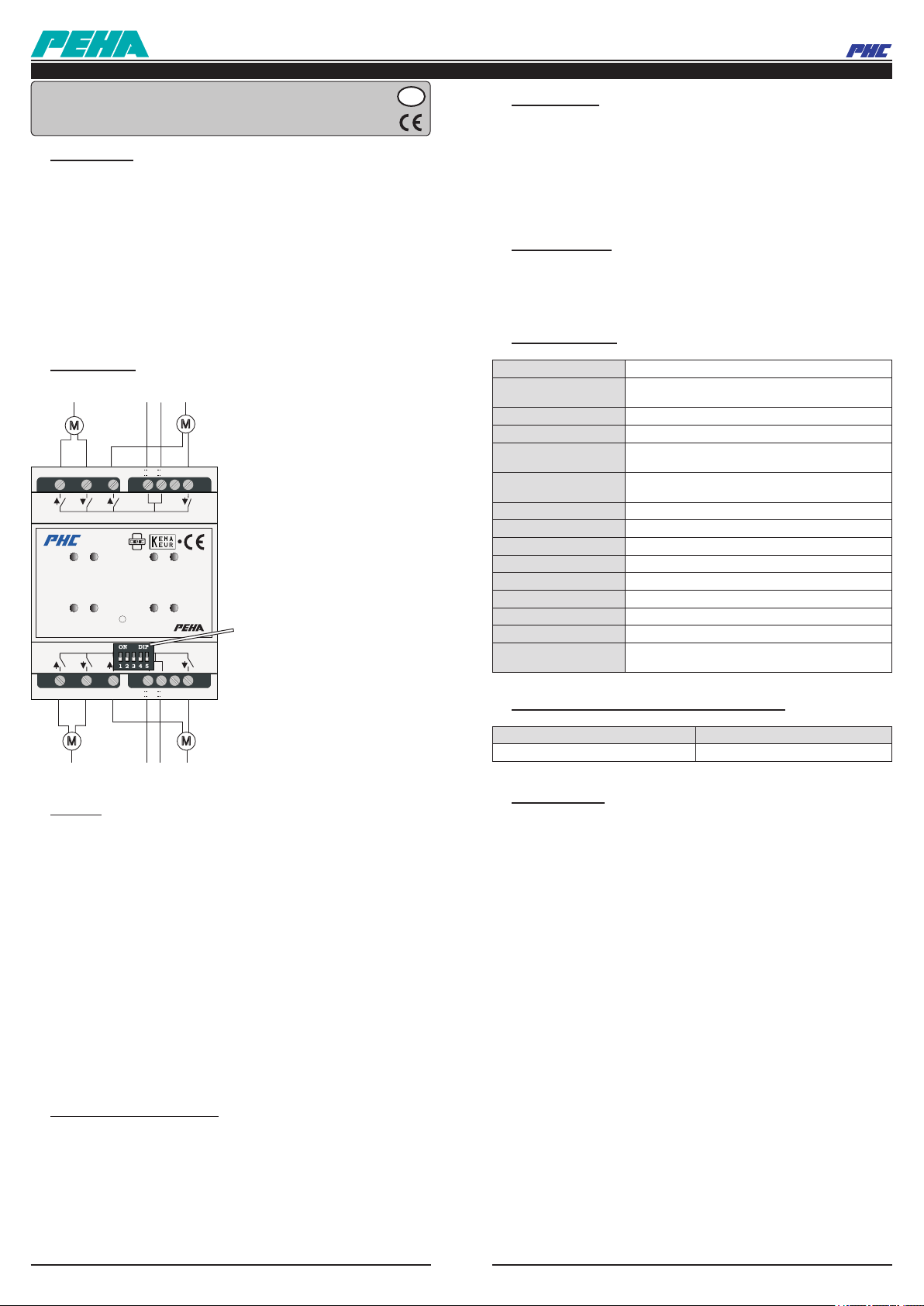

2. Anschlussbild
3. Montage
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul
ist für die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/Auf-
baugehäuse konzipiert. Die Geräte können direkt nebeneinander eingebaut werden.
Die PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt werden, durch
deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen ent-
halten kann und dass diese Bestimmungen im Zusammenhang mit dem PHC Sy-
stem gesehen werden müssen.
Folgende Anlagen dürfen nicht von PHC-Modulen geschaltet werden:
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
4. Anschluss Datenverbindung
Die Verbindung zwischen der PHC Steuereinheit und anderen PHC Modulen wird über
die PHC Busleitung und den Modularsteckverbindern der Module hergestellt. Die Mo-
dularsteckverbinder sind in den Modulen, außer in der PHC Stromversorgung, parallel
geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist die Position eines
PHC Moduls in der Datenleitung beliebig.
Jedem PHC Modul ist eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur
Verbindung eines Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten
Verteilerreihe benötigt. Über die Busleitung werden die Module mit Spannung versorgt.
Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
D
Installations- und Bedienungsanleitung
PHC Ausgangsmodul 940 JRM diag für Jalousien u. Rollladen
8 Ausgänge (2x4x1A) für 4 Jalousien/Rollladen mit Diagnosefunktion
Art.Nr.: 940 JRM diag
940JRM - GEHB - 01
Jalousien-/Rolladenmodul
Gehäusebeschriftung
1
1
N
M
N
L L
NN L
M M
M
L
0
O0 O1 O2 O3
0
II
1 1
O4 O5 O6 O7
II
M 0 M 1
M 3
M 2
Art. Nr.: 940 JRM diag
4A/250V~ (I max. 2x4x4A / I max. 2x4x1A)
N N
Jalousie-/Rollladenmodul diag
CEBEC
01
23
29
M
8 Relaisausgänge für 4 Jalousien/Rollladen
Für diese Zeichnung beanspruchen wir alle Urheber-
rechte, auch für den Fall der Patentanmeldung oder Ge-
brauchsmustereintragung. Vervielfältigung oder Weiter-
gabe an Dritte nur nach unserer vorherigen Zustimmung.
Infratec
Datentechnik GmbH
Datum
Norm
Änderung Name Dateiname:
Blatt
Bl.
Urspr.: Format DIN A4H
Datum
Zust.
Gepr.
Bearb.
Name
Kodierschalter
Moduladresse
Art. Nr. 940 JRM diag
Spannungsversorgung
PHC System (PHC-Bus)
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
Eigenverbrauch 10-75 mA
Ein- Ausgang Modulbus 2 Modularbuchsen 6-polig (PHC-Bus)
Phasenanschlüsse
(Klemme I0 u. I1)
Anschluss der Versorgungsspannung (230V~/50Hz)
der 2 oberen (
I0 ) und 2 unteren ( I1 ) Ausgangsgruppen
Relaisausgänge
(Klemme O0-O7)
8 Ausgänge (O0-O7) in 4 Gruppen mit jeweils 2
Klemmen ( und ) für Lasten bis 1A (230V~/50Hz)
Lebensdauer Relais > 40.000 Schaltungen mit max. Last
Kodierung Dipschalter 5 pol. (Moduladresse)
Umgebungstemperatur +10° bis +50°C
Lagertemperatur -20° bis +60°C
Schraubklemmen max. 2 x 1,5 mm²
Prüfvorschriften EN 60669-2-1
Approbationen CE KEMA/KEUR CEBEC
Schutzart IP20
Abmessungen Breite = 72 mm (4TE)
Höhe = 55 mm
Angeschlossene Lastart Max. Ausgangslast je Ausgang
Motorlast 1 A

GB - 1
Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: [phone] • Fax: [phone] • e-mail: [email protected] • Internet: www.peha.de
940 JRM diag (Rev05_100115) 126094-04
5. Coding switch
The output module‘s address is set by the coding switch built into the PHC control
module. The setting of the coding switch is presented in the PHC software under the
menu item „Components g Edit Modules“. Make sure that no identical module ad-
dresses are given for PHC output modules. The setting of the coding switch may be
carried out by technicians only. For this the PHC module needs to be switched off and
it must be ensured that there can be no electrical discharge.
6. Current consumption
To calculate the current consumption for the power supply, you should assume a
consumption of 75 mA (internal consumption 10 mA, per relay 8 mA). When a relay
is switched on the current increases to 120 mA for about 2 seconds.
7. Technical data
8. Permitted loads for the relay outputs
9. Warranty
These operating instructions are an integral part of both the appliance and the terms
of warranty. They must be furnished to the user. The technical design of the appliance
is subject to change without prior notification. PEHA products are manufactured using
state of the art technologies in compliance with prevailing national and international
regulations, and are quality tested. If the product should, however, reveal any defects,
PEHA agrees to correct these defects without affecting the rights of the end user to
assert claims against the vendor arising from the purchasing contract, as follows:
If the complaint is justified and properly filed, PEHA can choose to either correct the
defect or supply a functioning product. Claims above and beyond this, or compensation
for follow-on damages are excluded. The appliance is deemed to be justifiably defec-
tive when it is supplied to the end user in an unusable or severely impaired state as a
result of a design, manufacturing or material error. The warranty does not apply to na-
tural wear and tear, improper use, incorrect connection, interference with the appliance
or external impacts. The warranty period runs for 24 months from the purchase of the
appliance by the end user from a vendor, and expires at the latest 36 months after ma-
nufacture of the appliance. The settlement of warranty claims is subject to German law.
1. Description
The PHC output module 940 JRM diag can control four blinds or roller shutters by
the outputs (O0-O7). The module features within the PHC software four separate
channels for time measurement that can be used independently from the blind/roller
shutter functions as virtual outputs. One channel for time measurement is used for
example under the point „sun sensor delay time measurement“ in the roller shutters/
blinds group tools for clocking the sun delay.
The module is divided into 4 groups and features 2 phase connections (I0 a. I1).
The upper phase port supplies the upper 2 output groups with the applied power
supply (230V~/50Hz) and the lower phase port supplies the lower 2 output group.
Two LEDs per output indicate the switched running direction. The green LED signals
„raising  “, the red one signals „lowering “.

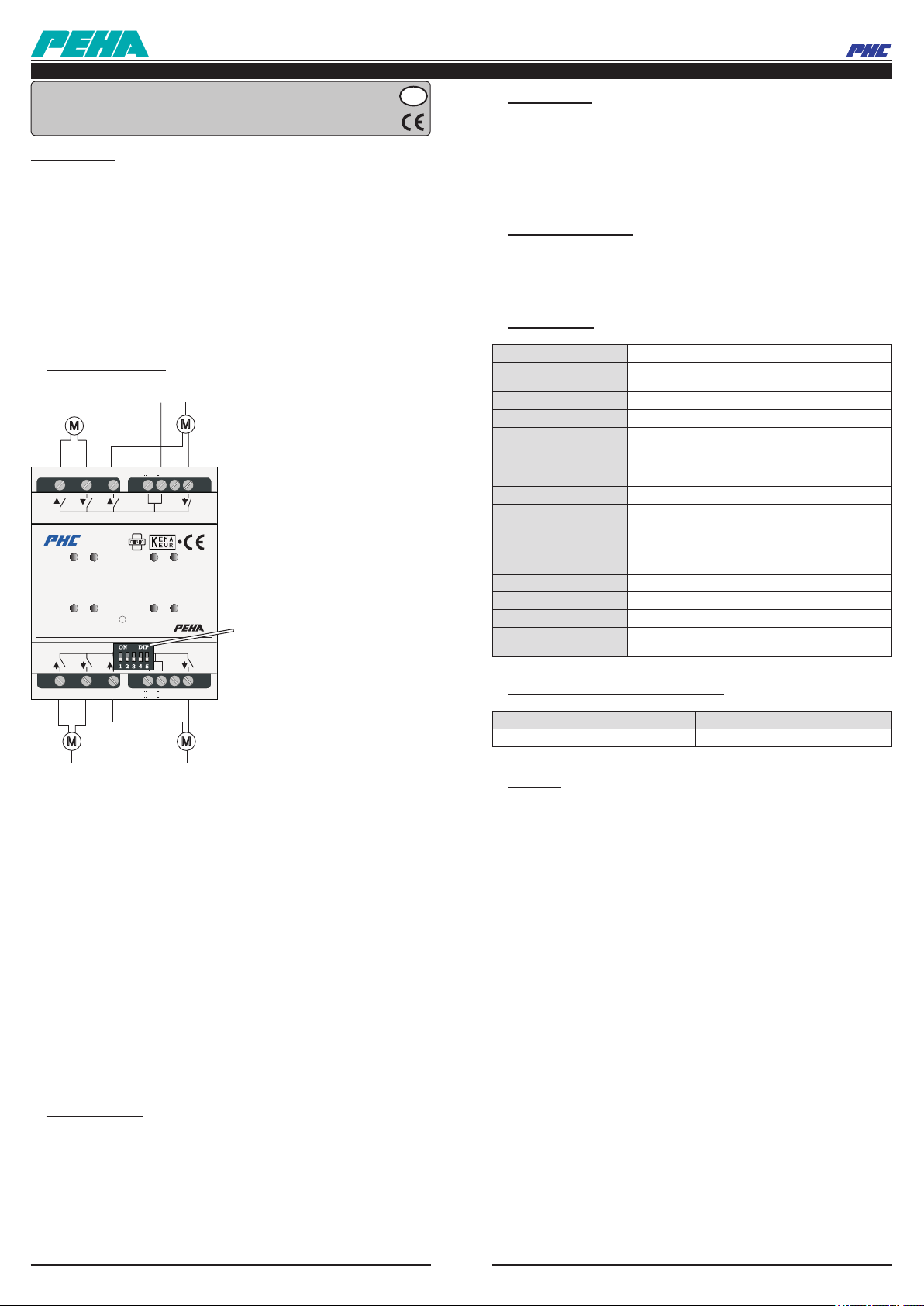

2. Connection diagram
3. Mounting
The installation of the PHC modules may be carried out by authorised technicians
only. During installation the system‘s electricity has to be switched off. The PHC mo-
dule is designed for mounting on a 35mm top hat rail acc. EN 50022 in in-/on-wall
distribution housing. The devices can be mounted directly next to each other.
Attention!! The PHC modules may not be employed in connection with devices that
may endanger people, animals or property when operated.
The following points must be observed:
- the valid laws, standards and regulations
- the technical state of the art during installation
- the PHC manual and the operating instructions of the PHC modules.
- the fact that operating instructions can only cover general regulations and that
these regulations must be considered in the context of the PHC system.
The following systems may not be switched by PHC modules:
- safety switches such as EMERGENCY OFF
- emergency power supplies
- fire alarm systems
- emergency lighting systems
4 Data connection
The connection between PHC control unit and other PHC modules is established by
the PHC bus line and the modular connectors of the modules. The module connec-
tors are switched parallel in the modules (except in the PHC power supply unit) and
therefore freely selectable as in- or output. Thus the PHC module can be positioned
anywhere in the data line.
A PHC bus line of 30 cm length is included with every PHC module. It is needed for
connecting a neighbouring module or for connecting a module in the next distributor
row. The modules are supplied with voltage by the bus line. Power needs to be
switched off before disconnecting the bus line.
Installation- and operating instructions
PHC output modul 940 JRM diag for blinds and roller shutters
8 outputs (2x 4x 1 A) for 4 blinds / roller shutters with diagnosis function
Art.no.: 940 JRM diag
GB
940JRM - GEHB - 01
Jalousien-/Rolladenmodul
Gehäusebeschriftung
1
1
N
M
N
L L
NN L
M M
M
L
0
O0 O1 O2 O3
0
II
1 1
O4 O5 O6 O7
II
M 0 M 1
M 3
M 2
Art. Nr.: 940 JRM diag
4A/250V~ (I max. 2x4x4A / I max. 2x4x1A)
N N
Jalousie-/Rollladenmodul diag
CEBEC
01
23
29
M
8 Relaisausgänge für 4 Jalousien/Rollladen
Für diese Zeichnung beanspruchen wir alle Urheber-
rechte, auch für den Fall der Patentanmeldung oder Ge-
brauchsmustereintragung. Vervielfältigung oder Weiter-
gabe an Dritte nur nach unserer vorherigen Zustimmung.
Infratec
Datentechnik GmbH
Datum
Norm
Änderung Name Dateiname:
Blatt
Bl.
Urspr.: Format DIN A4H
Datum
Zust.
Gepr.
Bearb.
Name
Coding switch
Module address
Type of load connected Max. output load per output
Motor load 1 A
Art. no. 940 JRM diag
Power supply
PHC system (PHC bus)
Nom. 24 V DC
21-28 V DC (ripple voltage 5 %)
Own consumption 10-75 mA
In-/output module bus 2 modular sockets 6-pin (PHC bus)
Phase connections
(Terminal
I0 u. I1 )
Connection for the power supply (230V~/50Hz)
for the 2 upper ( I0 ) and 2 lower output group ( I1 )
Relay outputs
(Terminal O0-O7)
8 outputs (O0-O7) in 4 groups with 2 terminals
clamps ( and ) for loads up to 1 A (230V~/50Hz)
Life-time cycle of relays > 40,000 switchings with max. load
Coding DIP switch, 5-pin (Module address)
Ambient temperature +10° to +50°C
Storage temperature -20° to +60°C
Screw terminals max. 2 x 1,5 mm²
Test specications EN 60669-2-1
Approbationen CE KEMA/KEUR CEBEC
Protection level IP 20
Dimensions width = 72 mm
height = 55 mm

NL - 1
PEHA Elektro B.V. • Pieter Calandweg 58 • 6827 BK Arnhem • Tel.: [phone] • Fax: [phone] • e-mail: [email protected] • Internet: www.peha-elektro.nl
940 JRM diag (Rev05_100115) 126094-04
5. Codeerschakelaar
Met de codeerschakelaar op de PHC-uitgangmodule wordt het moduleadres ingesteld.
De instelling van de codeerschakelaar wordt in de PHC-software onder de menuoptie
„Componenten g Modulen“ aangegeven.
Let erop dat voor PHC-uitgangmodulen verschillende moduleadressen worden ingesteld.
De instelling van de codeerschakelaar mag alleen door een erkend installateur worden
uitgevoerd. Hierbij dient de PHC-module spanningsvrij te worden geschakeld en dient
erop te worden gelet dat er geen elektrische ontlading kan plaatsvinden.
6. Stroomverbruik
Voor het berekenen van het stroomverbruik dient voor de voeding een verbruik van
75 mA te worden aangehouden (Eigen verbruik 10 mA, per relais 8 mA).
Als het relais wordt ingeschakeld, neemt het stroomverbruik gedurende ca. 2 secon-
den tot 120 mA toe.
7. Technische gegevens
8. Toegelaten belastingstypen voor de relaisuitgangen
9. Garantie
Deze handleiding is een bestanddeel van het apparaat en de garantievoorwaarden. Deze
dient aan de gebruiker te worden overhandigd. De technische constructie van het apparaat
kan zonder voorafgaande aankondiging worden gewijzigd. PEHA-producten zijn met de
modernste technologieën volgens de geldende nationale en internationale voorschriften
geproduceerd en op hun kwaliteit gecontroleerd. Mocht toch een gebrek optreden,
dan zorgt PEHA, ongeacht de rechten die de eindverbruiker uit de koopovereenkomst
tegenover zijn verkoper heeft, als volgt voor de oplossing van het probleem:
In het geval van een terechte en overeenkomstig de voorwaarden ingediende claim zal
PEHA naar eigen keuze het defect van het apparaat repareren of het apparaat door een
zonder gebreken vervangen. Verdergaande rechten en de vergoeding van gevolgschade
zijn uitgesloten. Een reclamatie is terecht als het apparaat bij overhandiging aan de
eindverbruiker door een constructie-, fabricage- of materiaalfout onbruikbaar of in zijn
bruikbaarheid aanzienlijk beperkt is. De garantie vervalt in het geval van natuurlijke
slijtage, onvakkundig gebruik, verkeerde aansluiting, ingrepen in het apparaat of externe
invloeden. De garantieperiode bedraagt 24 maanden vanaf de aankoop van het apparaat
door de eindverbruiker bij een dealer en eindigt ten laatste 36 maanden na de productie
van het apparaat. Voor de afhandeling van de garantieclaims geldt het Duitse recht.
1. Beschrijving
De PHC-uitgangsmodule 940 JRM diag kan met de uitgangen (O0-O7) vier jaloe-
zieën resp. rolluiken aansturen. In de PHC-software beschikt de de module over 4
aparte tijdmetingskanalen, die onafhankelijk van de jaloezie-/rolluikfunctie als virtuele
uitgangen kunnen worden gebruikt. Een tijdmetingsuitgang wordt bijvoorbeeld onder
„Jaloezie-uitgang tijdmeting zonnevertraging“ in de rolluiken-/jaloeziegroepen-functie
voor de tijdmeting van de zonnevertraging gebruikt.
De module is verdeeld in 4 groepen en beschikt over 2 faseaansluitingen (I0 en I1).
De bovenste faseaansluiting voedt de bovenste 2 uitgangsgroepen met de aangeslo-
ten voedingsspanning (230 V~/50 Hz) en de onderste faseaansluiting de onderste 2
uitgangsgroepen. Elke uitgang beschikt over twee LED‘s die de looprichting aange-
ven. De groene LED brandt bij „optrekken “, de rode bij „neerlaten ”.
2. Aansluitschema
3. Montage
De installatie van de PHC-modulen mag uitsluitend en alleen door een erkend instal-
lateur worden uitgevoerd. Voordat de module wordt aangesloten, dient de installatie
eerst spanningsvrij te worden geschakeld. De PHC-module is ontworpen voor de mon-
tage op een 35 mm-montagerail volgens EN 50022 in inbouw-/opbouwverdeelkasten.
De PHC-modulen mogen niet worden gebruikt in combinatie met apparaten die door
de toepassing ervan gevaren voor personen, dieren of voorwerpen kunnen opleveren.
De volgende punten dienen in acht te worden genomen:
- De geldende wetten, normen en voorschriften.
- De stand der techniek ten tijde van installatie.
- Het PHC-handboek en de handleidingen van de PHC-modulen.
- Deze handleiding bevat slechts algemene bepalingen die in samenhang met het
PHC-systeem moeten worden beschouwd.
De volgende installaties mogen niet door PHC-modulen worden geschakeld:
- Veiligheidsschakelingen zoals NOOD-UIT
- Noodstroomvoorzieningen
- Brandalarmen
- Noodverlichtingen
4. Aansluiting van de dataverbinding
De verbinding tussen de PHC-stuurmodule en andere PHC-modulen wordt via de PH-
Cbuskabel en de modulaire connectoren van de modulen tot stand gebracht. De mo-
dulaire connectoren zijn in de modulen, met uitzondering van de PHC-voeding, parallel
geschakeld en kunnen daardoor vrij als in- of uitgang worden gekozen. Hierdoor kan
een PHC-module op elke willekeurige positie in de dataverbinding worden geplaatst.
Bij elke PHC-module wordt een PHC-buskabel met een lengte van 30 cm geleverd.
Deze wordt gebruikt voor het aansluiten van een naastgelegen module of van een
module in een volgende verdeling. De modulen worden via de buskabel van spanning
voorzien. Voordat de buskabel wordt losgenomen, dient eerst de voedingsspanning te
worden afgeschakeld.
Installatie en bedieningshandleiding
PHC-uitgangsmodule 940 JRM diag voor jaloezieën en rolluiken
8 uitgangen (2x4x1A) voor 4 jaloezieën/rolluiken met diagnosefunctie
Art.Nr.: 940 JRM diag
NL
940JRM - GEHB - 01
Jalousien-/Rolladenmodul
Gehäusebeschriftung
1
1
N
M
N
L L
NN L
M M
M
L
0
O0 O1 O2 O3
0
II
1 1
O4 O5 O6 O7
II
M 0 M 1
M 3
M 2
Art. Nr.: 940 JRM diag
4A/250V~ (I max. 2x4x4A / I max. 2x4x1A)
N N
Jalousie-/Rollladenmodul diag
CEBEC
01
23
29
M
8 Relaisausgänge für 4 Jalousien/Rollladen
Für diese Zeichnung beanspruchen wir alle Urheber-
rechte, auch für den Fall der Patentanmeldung oder Ge-
brauchsmustereintragung. Vervielfältigung oder Weiter-
gabe an Dritte nur nach unserer vorherigen Zustimmung.
Infratec
Datentechnik GmbH
Datum
Norm
Änderung Name Dateiname:
Blatt
Bl.
Urspr.: Format DIN A4H
Datum
Zust.
Gepr.
Bearb.
Name
codeerschakelaar
moduleadres
Aangesloten belastingstype Maximale uitgangsbelasting per uitgang
Motorbelasting 1 A
Art.nr. 940 JRM diag
Voedingsspanning
PHC-systeem (PHC-bus)
nom. 24 V DC (SELV)
21-28 V DC (rimpelspanning 5 %)
Eigen verbruik 10-75 mA
In-/uitgang modulebus 2 modulaire bussen 6-polig (PHC-bus)
Fase-aansluitingen
(klem I0 en I1)
aansluiting van de voedingsspanning (230 V~/50 Hz) van
de 2 bovenste (I0) en 2 onderste (I1) uitgangsgroepen
Relaisuitgangen
(klem O0-O7)
8 uitgangen (O0-O7) in 4 groepen met elk 2 klemmen
( en ) voor belastingen tot 1 A (230 V~/50 Hz)
Levensduur relais > 40000 schakelingen met max. belasting
Codering dipswitches 5 pol. (moduleadres)
Omgevingstemperatuur +10° tot +50°C
Opslagtemperatuur -20° tot +60°C
Schroefklemmen max. 2 x 1,5 mm²
Testvoorschriften EN 60669-2-1
Toelatingen CE KEMA/KEUR CEBEC
Beschermingsklasse IP20
Afmetingen breedte = 72 mm (4TE)
hoogte = 55 mm
