F2000-B2B, F2000-B2M FILTRATION SYSTEMS
INSTRUCTION MANUAL
www.pentairaquaeurope.com

SPECIFICATIONS
Temperature range:.....................................................4,4-37,8°C
Pressure range: .......................................................2,75-6,89 bar
Service flow rate @ 4,1 bar:
Model: F2000-B2B ......................................................... 2,27 Lpm
Model: F2000-B2M......................................................... 2,27 Lpm
Rated service life:
Model: F2000-B2B .............................................................2'555 L
Model: F2000-B2M.............................................................2'555 L
Dimensions:...................................... 317mm x 203mm x 133mm
(12,5" x 8" x 5,25")
Weight:
Model: F2000-B2B (system only)............................................2 kg
Model: F2000-B2M (system only) ...........................................2 kg
PARTS INCLUDED
• Filter system with cartridges
• Installation hardware kit
• Lead-free drinking water faucet
• 3/8" (white and blue) plastic tubing
PRECAUTIONS
WARNING:
Do not use with water that is microbiologically
unsafe or of unknown quality without adequate
disinfection before or after the system.
Systems certified for cyst reduction may be
used on disinfected waters that may contain
filterable cysts.
CAUTION
System must be protected against freezing, which
can cause cracking of the filter and water leakage.
NOTE:
• For cold water use only.
• Make certain that installation complies with all state and
local laws and regulations.
• The system must be maintained according to
manufacturer’s recommendations, including
replacement of filter cartridges. The contaminants or
other substances removed or reduced by the selected
cartridge are not necessarily in your water. Ask your
local water municipality for a copy of their water
analysis, or have your water tested by a reputable water
testing lab.
• After prolonged periods of non-use (such as during a
vacation) it is recommended that the system be flushed
thoroughly. Let water run for 5–6 minutes before using.
• The filter cartridges used with this system have a
limited service life. Changes in taste, odor, and/or flow
of the water being filtered indicate the cartridge should
be replaced.
TOOLS AND MATERIALS REQUIRED
• Safety glasses
• Adjustable wrench
• Tube cutter or utility knife
• Hand or electric drill (cordless recommended)
• File
• 1/4" drill bit
If sink does not have hole for separate faucet:
• Center punch
• 3/4" drill bit or hole saw
• 3/32" drill bit
INSTALLATION
NOTE:
• For standard under-sink installation on 1/2" 14 NPS
threads or 3/8" x 3/8" compression
• Please read all instructions and precautions before
installing and using your filtration systems
• Numbered diagrams correspond with numbered steps

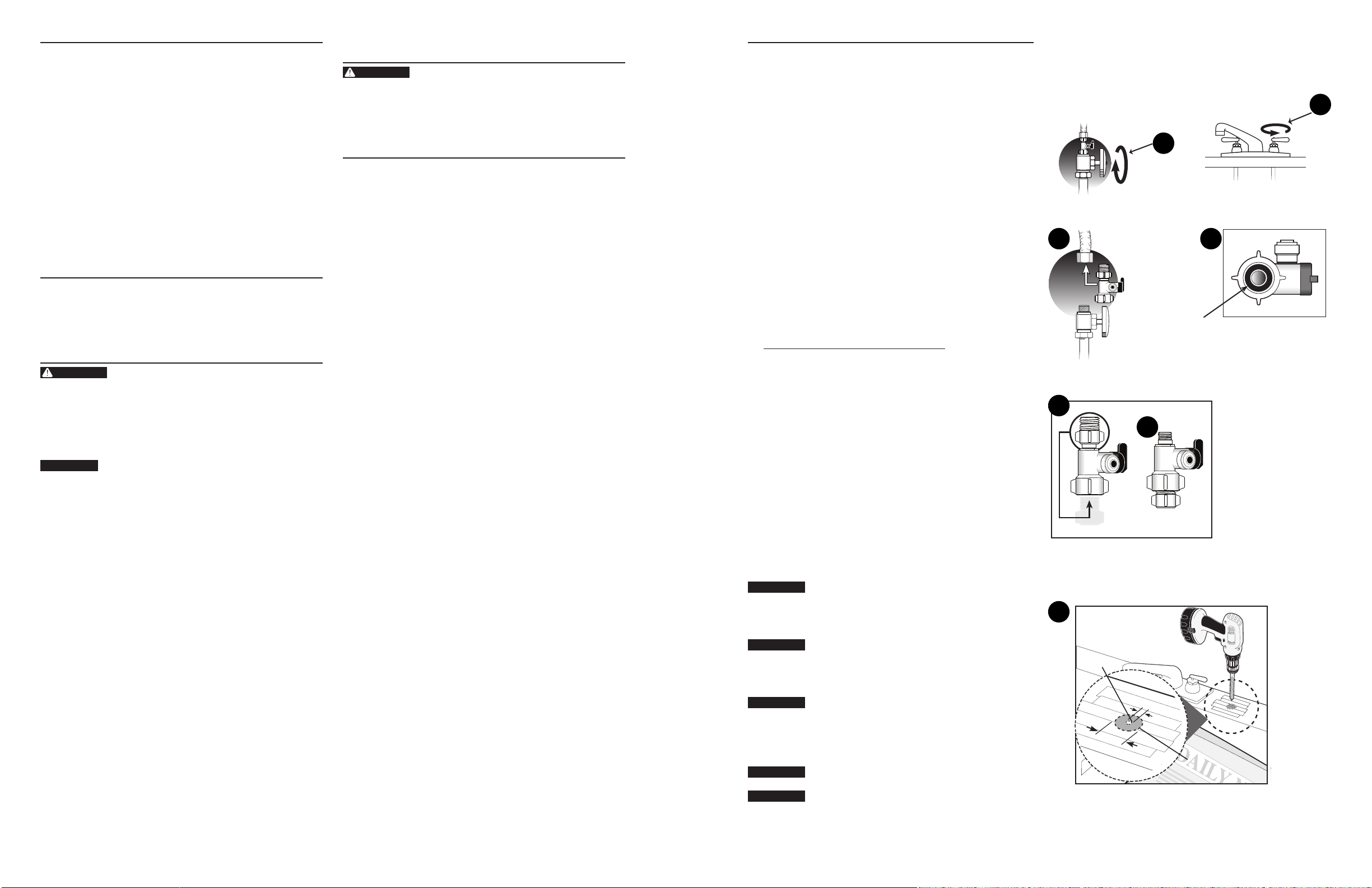

1. Installing the water supply adapter
The supply adapter fits 1/2"-14 NPS supply threads or
3/8" x 3/8" compression. If local codes permit, it may be used
to connect the system to the cold water supply line. If local
codes do not permit the use of the supply adapter, alternate
connectors can be obtained from your local supplier.
A. Turn off cold water supply line. If cold water line does not
have a shut-off valve under the sink, you should install one.
B. Turn on the cold water faucet and allow all water to drain
from line.
C. Disconnect riser cold water supply valve.
D. Ensure the sealing gasket is fully seated into the feed
adapter valve female thread.
E. Install feed adapter valve onto supply valve. Hand tighten
only.
F. Connect the riser to the feed adapter valve.
NOTE: See figures 1G-1H for configuring the feed adapter to
3/8" x 3/8" compression connections.
2. Selecting the faucet location
NOTE: The drinking water faucet should be positioned with
function, convenience, and appearance in mind. An
adequate flat area is required to allow faucet base to
rest securely. The faucet fits through a 3/4" hole. Most
sinks have pre-drilled 1-3⁄8" or 1-1⁄2" diameter holes
that may be used for faucet installation. If these pre-
drilled holes cannot be used or are in an inconvenient
location, it will be necessary to drill a 3/4" hole in the
sink to accommodate the faucet.
CAUTION
This procedure may generate dust which can cause
severe irritation if inhaled or come in contact with
the eyes. The use of safety glasses and respirator
for this procedure is recommended.
CAUTION
DO NOT ATTEMPT TO DRILL THROUGH AN ALL-
PORCELAIN SINK. If you have an all-porcelain sink,
mount the faucet in pre-drilled sprayer hole or drill
through countertop next to sink.
CAUTION
When drilling through a countertop, make sure the
area below the drilled area is free of wiring and
piping. Make certain you have ample room to make
the proper connections to the bottom of the faucet.
CAUTION
Do not drill through a countertop that is more than
1" thick.
CAUTION
Do not attempt to drill through a tiled, marble,
granite or similar countertop. Consult a plumber
or the countertop manufacturer for advice or
assistance.
A. Line bottom of sink with newspaper to prevent metal
shavings, parts, or tools from falling down the drain.
B. Place masking tape over the area to be drilled to prevent
scratches if drill bit slips.
C. Mark hole with center punch. Use a 1/4" drill bit to drill
pilot hole.
D. Use a 3/4" drill bit and drill a hole completely through sink.
E. Smooth rough edges with a file.
D
C
1⁄4”
11⁄4”
Sealing gasket
1A
1B
1C 1D
1G
1H
2
2 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 3

3. Mounting the faucet
A. Apply 3-5 wraps of plumber tape to faucet stem.
B. Assemble faucet as shown in figure 3.
C. Screw quick connector onto threaded end of faucet stem.
D. Place a mark 5/8" from one end of the blue tubing. Wet the
end of the 3/8" tube and push into bottom of connector. The
5/8" mark should be flush with the collar of the connector.
NOTE: To remove the tube, push on the fittings' collar and pull
the tube out.
E. Holding the faucet, feed the tubing through the hole in the
sink. Position the faucet handle at a desired location.
F. Center the faucet and slip slotted disc between the bottom
of the counter or sink and lock washer. Tighten the stem
nut with a wrench until it is tight.
G. Firmly insert spout into faucet base.
4. Mounting the system
A. Select a location under the sink, or other suitable area
where the system will be installed.
NOTE: The system carton can be used to determine the
operational footprint required for installation of the
system and replacement cartridges. (figure 4a)
B. Mount the system vertically. Ensure mounting is level.
Place a pencil mark in the upper slots of the bracket
mounting holes. (figure 4b). Alternate mounting option: If
mounting the system near the floor, place the pencil marks
above each of the mounting holes on the bracket to ensure
enough space resides below the cartridge and the floor for
cartridge replacement (figure 4c). Use the 3/32" drill bit to
create pilot holes for mounting.
The system should be mounted to a firm, solid
surface that is able to support the weight of the
system.
5. Connecting the faucet to the system
A. Determine the length of plastic blue tubing needed to
connect to the outlet (right) side of the filter from the
faucet. Be sure to allow enough tubing to prevent kinking
and cut the tubing squarely. Use a marker to mark one end
of the tubing 5/8" from the end (figure 5). Wet the end of the
3/8" tube and push into the outlet (right) connection of the
system up to the mark.
CAUTION
Do not bend or crimp tube inserting.
B. Gently pull back on the tube to ensure it is connected
properly.
6. Connecting the supply adapter
A. Determine the length of plastic white tubing needed
to connect the inlet (left) side of the filter with the feed
adapter installed on the cold water supply line. Be sure to
allow enough tubing to prevent kinking and cut the tubing
squarely. Place a mark 5/8" from one end of the tubing. Wet
the end of the tubing. Insert the end of the tubing into the
3/8" fitting of the inlet supply adapter. The 5/8" mark should
be flush with the collar of the fitting located on the inlet
supply adapter (figure 6a).
B. Mark the remaining end of the tubing. Use a marker to
mark 5/8" from the end. Wet the end of the tube. Insert the
end into the feed connection on the inlet side (left) of the
system. The tube should go in up to the mark. (figure 6b).
7. Placing the system into operation
A. Slowly turn on the cold water supply. Ensure that the feed
adapter valve is also open.
B. Open faucet and flush filter for 10 minutes. Discard water.
C. Check for leaks at all fittings before leaving installation. If
leaks appear, see troubleshooting.
NOTE: A drinking water cartridge may contain carbon fines
(very fine black powder). If carbon fines appear in
the water, discard water. More flushing is required if
carbon fines are present.
NOTE: Initially, filtered water may appear cloudy. If
cloudiness in a glass of water disappears from the
bottom; fine air bubbles are present. This air within
the water will disappear within a few weeks after
installation.
INSTALLATION IS NOW COMPLETE.
INSTALLATION CONTINUED INSTALLATION CONTINUED
Counter Top
Faucet Stem
Chrome
Plate
Slotted
Disk
Rubber
Washer
Lock Washer
Stem Nut
Quick
Connector
3/8” Tubing
WARNING:
Filter
Filter
3
4a
4c
4b
7
6b
56a
178 mm (7”)
413mm (16.25” )
273 mm (10.75”)
Inlet
Outlet
4 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 5

FILTER CARTRIDGES REPLACEMENT
NOTE: The life of the filter cartridges depends on water
volume used and the quality of the feed water. It is
recommended that the filter cartridges be replaced
every 6-12 months, or when there is a noticeable
change in taste, odor, or flow of filtered water.
Ensure the correct cartridge set is purchased for
the system.
Model F2000-B2B and F2000-B2M use F2B2-RC2 replacement
cartridge set
8. Cartridge replacement
A. Relieve pressure by turning off the water supply to the
system and opening a faucet until water flow stops. Place a
bucket or towel under the system to catch any water drips
(figure 8a).
B. Remove the cover and lift the locking bar upward until the
filter cartridge disengages from the filter head assembly
(figure 8b).
C. Pull the cartridge away from the filter head assembly
(figure 8c).
D. Ensure the locking bar is fully in the up position (figure 8c).
E. Align the posts on the filter cartridge with the ports in the
filter head assembly. Slide the cartridge filter towards into
the filter head assembly engaging with the locking bar
causing it to drop forward and down. (figure 8d).
F. Pull down the locking bar until it snaps into place
(figure 8e)
G. Install cover.
NOTE: See placing the system into operation section for
remaining steps.
TROUBLESHOOTING
Leaks between filter head assembly and filter
cartridge
1. Relieve pressure by turning off the water supply to the
system and opening faucet until water flow stops. Place a
bucket or towel under the system to catch any water drips.
2. Remove cartridge and inspect O-rings to make sure they
are seated and clean.
3. Install filter cartridge. Place system into operation and
check for leaks. If leaks persist, turn off the water supply
and contact your distributor.
Leaks from tubing fittings
1. Relieve pressure by turning off the water supply to the
system and opening faucet until water flow stops. Place a
bucket or towel under the system to catch any water drips.
2. Depress collet on system or inlet supply adapter tubing
fittings and pull tubing from fitting. Inspect surface of
tubing for scratches or debris. Clean or cut back tubing to
access clean surface.
3. Wet the end of the inlet tubing and press into the inlet
fitting of the system. Ensure the tubing is fully pushed past
the fitting O-rings. Place system into operation and check
for leaks. If leaks persist, turn off the water supply and
contact your distributor.
CARTRIDGE TIMER PROCEDURE
FILTER CARTRIDGE TIMER
(MONITORED SYSTEMS ONLY)
The filter cartridge timer can be installed to the systems
decorative cover by peeling away the adhesive backing on the
metal plate included with the cartridge timer. The timer can
also be attached to a metal magnetic surface using the magnet
that is factory installed on cartridge timer.
INSTALLATION AND ACTIVATION
Once the installation location has been selected, activate the
timer by pulling the plastic tab out from the side of the timer.
Press and release the key to verify the battery is operational.
The light will blink green three times. (figure 9a)
NOTE: The timer operates on 12 month schedule. The timer
uses a coin cell type 2023 battery.
The filter cartridge timer is operational
Operation
1. The timer will begin to blink red once every three minutes
after 11 months, and will blink red three times every three
minutes after 12 months. (figure 9b)
NOTE: Timer status of the cartridge life can also be
viewed immediately by pressing and releasing the
key.
Reset timer
1. To reset the timer after filter cartridge replacement, press
the key and hold for 5 seconds. The timer is now reset to 12
months. (figure 9c)
Battery replacement
1. Replace the battery every 12 months. To replace the battery,
locate the slot on the side of the timer body and carefully
remove the front of the timer. The battery is now accessible.
(figure 9d)
2. Slide the new battery under the battery retention bracket
with the positive + side of the battery facing up towards the
battery retention bracket. Align the tab on the timer back
to the slot on the timer front and press and snap both timer
halves together. Battery replacement will not reset the 12
month timer. If reset is required, press and hold key for 5
seconds.
Metal
Plate
Magnet
Blinks red 1x after 11 months
Blinks red 3x after 12 months
Press and hold for 5 seconds
8c
8d
8a
8b
8e
9a
9c
9b
9d
Blinks
Green 3x
Key
6 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 7

Important notice: read performance data and compare the
capabilities of the system with your actual water treatment
requirements. It is recommended that the supply water be tested,
before installing a water treatment system, to determine your water
treatment needs.
Test conditions
Flow rate
F2000-B2B = 2,27 Lpm
F2000-B2M = 2,27 Lpm
Filter capacity
F2000-B2B = 2'555 L
F2000-B2M = 2'555 L
Inlet pressure = 4,1 bar
Temperature = 20°C+/- 2,5°C
Testing was performed under standard laboratory conditions, actual
performance may vary,
Operating requirements for F2000-B2B and F2000-B2M systems:
Pressure = 2,75-6,89 bar
Temperature = 4,4–37,8°C
EPA Est. 082989-CHN-001
PERFORMANCE DATA
CARTRIDGE SEQUENCE
F2000-B2B F2000-B2M
F2000B2B, F2000B2M SYSTEMS
INSTALLED WITH F2B2RC FILTER
CARTRIDGE SET
This system has been tested according to NSF/ANSI 42 and 53 for
reduction of the substances listed below. The concentration of the
indicated substances in water entering the system was reduced to
a concentration less than or equal to the permissible limit for water
exiting the system, as specied in NSF/ANSI 42 and 53.
Conforms to NSF/ANSI 53 for VOC reduction. See performance data
sheet for individual contaminant and reduction performance.
Model F2000-B2B, F2000-B2M systems
Substance Influent challenge
concentration
Max. permissible
product water
concentration
Reduction
requirements
Minimum
reduction
Average
reduction
Standard 42
Chlorine
taste & odor 2,0 mg/L±10% ≥50% 95,9%
Particulates
(0.5-<1uM)
class 1*
at least 10'000
particulates/mL >85% 97,9%
Standard 53
Cysts ** minimum 50'000/L 99,95% 99,97% 99,99%
Atrazine 0,009 mg/L ± 10% 0,003 mg/L 90,5% 93,7%
Lead (pH
6.5) 0,15 mg/L ± 10% 0,010 mg/L 99,3% 99,9%
Lead (pH
8.5) 0,15 mg/L ± 10% 0,010 mg/L 99,3% 99,6%
Lindane 0,002 mg/L ± 10% 0,0002 mg/L 94,8% 97,4%
Chloroform
(VOC
surrogate
chemical)
0,300mg/L ± 10% 96,5% 98,8%
Flow rate = 2,2 Lpm; capacity = 2'555 L or 12 months
Testing was performed under standard laboratory conditions, actual
performance may vary.
* Reduces particles as small as 0,5-1 micron in size by mechanical
means
** NSF/ANSI Standard 53 certified to reduce cysts such as
Cryptosporidium and Giardia by mechanical means.
The Model F2000-B2B and F2000-B2M are tested and certified by
NSF International against NSF/ANSI Standard 42 and 53 for the
reduction of substances specified on the performance data sheet.
REPLACEMENT PARTS
ITEM
NUMBER
PART
NUMBER DESCRIPTION QUANTITY REQUIRED
1 655126-96 Cartridge set, F2B2-RC2 1
24004603 Filter head, model F2000-B2B 1
4004605 Filter head, model F2000-B2M 1
3 4003596 Installation kit 2 & 3 stage 1
4 244960* Faucet 1
5 4003530 Cover, 2 stage 1
6 4003641-EMEA Cartridge timer without battery 1
*Image may be different than actual faucet
For replacement parts, contact your nearest Pentair distributor.
4
5
6
3
2
1
5
6
1
4
2
3
8 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 9

10 • F2000-B2B, F2000-B2M Filtration systems instruction manual

SYSTÈMES DE FILTRATION F2000-B2B ET F2000-B2M
MANUEL D'UTILISATION
www.pentairaquaeurope.com

SPÉCIFICATIONS
Plage de température:.............................................4,4 à 37,8°C
Plage de pression: ............................................... 2,75 à 6,89bar
Débit de service à 4,1bar
Modèle: F2000-B2B .....................................................2,27l/min
Modèle: F2000-B2M.....................................................2,27l/min
Durée de vie nominale:
Modèle: F2000-B2B ............................................................2555l
Modèle: F2000-B2M............................................................2555l
Dimensions:................................... 317mm x 203mm x 133mm
(12,5" x 8" x 5,25")
Poids:
Modèle: F2000-B2B (système uniquement)..........................2kg
Modèle: F2000-B2M (système uniquement) .........................2kg
COMPOSANTS INCLUS
• Système de filtration avec cartouches
• Kit d'installation
• Robinet d'eau potable sans plomb
• Tuyau en plastique (blanc et bleu) de 3/8"
PRÉCAUTIONS
AVERTISSEMENT:
Ne pas utiliser sur de l'eau dont la
qualité microbiologique est incertaine ou
inconnue sans désinfection appropriée en
amont et en aval du système. Un système
certifié pour réduire le taux de kystes que
présentent certaines eaux désinfectées
devra éventuellement être installé.
MISE EN GARDE
Le système doit être protégé contre le gel, qui
pourrait provoquer des fissures et des fuites
d'eau.
REMARQUE:
• Pour utilisation sur eau froide uniquement.
• Veillez à ce que l’installation satisfasse à la législation
et à toutes les lois et réglementations nationales et
locales.
• L'entretien du système, en ce compris le remplacement
des cartouches filtrantes, doit être conforme aux
consignes du fabricant. Les contaminants ou autres
substances éliminés ou réduits par la cartouche
sélectionnée ne sont pas nécessairement présents
dans votre eau. Contactez la municipalité en charge
du traitement de l'eau locale pour obtenir une copie
de leur analyse d'eau, ou faites contrôler votre eau
d'alimentation par un laboratoire de contrôle de l'eau
qualifié.
• Après une période prolongée sans utilisation, comme
lors de vacances, nous vous recommandons de rincer
entièrement le système. Laissez couler l’eau pendant
5 à 6minutes avant de l'utiliser.
• Les cartouches de filtration utilisées dans ce système
ont une durée de vie limitée. Toute modification du goût,
de l'odeur, et/ou du débit de l'eau filtrée indique que les
cartouches doivent être remplacées.
AVERTISSEMENT RELATIF À LA
PROPOSITION65 DE CALIFORNIE
AVERTISSEMENT:
Ce produit contient des produits chimiques
considérés par l’État de Californie
comme pouvant causer des cancers, des
malformations congénitales et d'autres
troubles du système reproducteur.
OUTILS ET MATÉRIEL REQUIS
• Lunettes de protection
• Clé à molette réglable
• Coupe-tube ou couteau universel
• Perceuse manuelle ou électrique (sans fil de préférence)
• Lime
• Trépan 1/4"
Si l'évier ne comprend pas un orifice destiné à un robinet
séparé:
• Poinçon à centrer
• Trépan 3/4" ou scie cloche
• Trépan 3/32"
INSTALLATION
REMARQUE:
• Pour une installation sous-évier standard sur des filetages
de 1/2" 14DN ou une compression 3/8" x 3/8"
• Veuillez lire attentivement toutes les consignes et précautions
avant de procéder à l'installation et à l'utilisation du système.
• Les numéros qui apparaissent sur les illustrations corre-
spondent à ceux des opérations à effectuer.
3. Installation de l’adaptateur d’alimentation en eau
L’adaptateur d’alimentation est conçu pour des filetages de 1/2"
14DN ou une compression de 3/8" x 3/8". Si la réglementation
locale en vigueur l'autorise, vous pouvez l'utiliser pour rac-
corder le système à la conduite d'alimentation en eau froide. Si la
réglementation locale en vigueur n’autorise pas l’utilisation d’un
adaptateur d’alimentation, vous pourrez vous procurer des rac-
cords de substitution auprès de votre fournisseur local.
H. Coupez la conduite d’alimentation en eau froide. Si la con-
duite d'alimentation en eau froide n’est pas équipée d’une
vanne d'arrêt montée sous l'évier, installez-en une.
I. Ouvrez le robinet d’eau froide pour permettre à toute l'eau de
s'évacuer du tuyau.
J. Débranchez la vanne d'alimentation en eau froide de la con-
duite verticale.
K. Assurez-vous que le joint d'étanchéité est bien inséré dans le
filetage femelle de l'adaptateur d'alimentation.
L. Installez la vanne de l'adaptateur d'alimentation sur la vanne
d'alimentation. Serrez à la main uniquement.
M. Connectez la conduite verticale à la vanne de l'adaptateur
d'alimentation.
REMARQUE: voir les figures 1G-1H pour configurer
l'adaptateur d'alimentation sur des raccords de
compression 3/8" x 3/8".
4. Sélection de l’emplacement du robinet
REMARQUE: Positionnez le robinet d’eau potable en tenant
compte de la fonctionnalité, du confort d'utilisation
et de l’esthétique de cette installation. Pour que le
socle du robinet repose solidement sur sa surface
d'appui, il faut prévoir un support d'une planéité
adéquate. L'embase du robinet s'emboîte sans
difficulté dans tout orifice de 3/4". La plupart des
éviers sont dotés d'orifices prépercés de 1-3/8"
ou de 1-1/2" de diamètre qui peuvent être utili-
sés pour le montage du robinet. Si ces orifices
prépercés s'avèrent inutilisables ou incommodes,
il faudra procéder au percement d'un passage de
3/4" à travers l'évier pour accueillir le robinet.
MISE EN GARDE
Cette procédure risque de s'accompagner d'un
dégagement de poussières susceptible de provo-
quer une irritation sérieuse en cas d'inhalation ou
de contact avec les yeux. Le port de lunettes de
protection et d'un masque respiratoire est recom-
mandé lors de cette procédure.
MISE EN GARDE
NE TENTEZ PAS DE PERCER UN ÉVIER EN PORCE-
LAINE. Si vous disposez d'un évier en porcelaine,
montez le robinet à travers le plan de travail ou un
orifice d'aspersion prépercé.
MISE EN GARDE
Lors du percement d'un plan de travail, assurez-
vous qu'aucun câble ni aucune canalisation ne
passe dans la zone située sous la surface à percer.
Assurez-vous que le dégagement est suffisant
pour permettre le raccordement sur l'embase du
robinet.
MISE EN GARDE
Ne percez pas un plan de travail d'une épaisseur
supérieure à 1".
MISE EN GARDE
Ne tentez pas de percer un plan de travail carrelé,
en marbre, en granit ou dans un matériau ana-
logue. Consultez un plombier ou le fabricant du
plan de travail pour bénéficier de conseils avisés.
D
C
1⁄4”
11⁄4”
Joint d'étanchéité
1A
1B
1C 1D
1G
1H
2
12 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 13

A. Recouvrez le fond de l'évier de vieux journaux pour prévenir la
chute de copeaux de métal, pièces ou outils dans la conduite
d'évacuation.
B. Posez du ruban de masquage sur la zone à percer afin de
prévenir toute rayure du support en cas de dérapage du trépan.
C. Repérez le centre de l'orifice à l'aide d'un poinçon à centrer.
Servez-vous d'un trépan de 1/4" pour percer le trou guide.
D. Servez-vous d'un trépan de 3/4" pour percer un orifice adéquat
à travers l'évier.
E. Rodez les arêtes vives à la lime.
5. Montage du robinet
A. Appliquez 3 à 5tours de ruban de plomberie sur la tige du
robinet.
B. Assemblez le robinet comme indiqué dans la figure3.
C. Vissez le raccord rapide sur l'extrémité filetée de la tige du
robinet.
D. Placez un repère à une distance de 5/8" par rapport à
l'extrémité du tuyau bleu. Humidifiez l'extrémité du tuyau de
3/8" et insérez-le dans le bas du raccord. Le repère 5/8" doit
affleurer avec la collerette du raccord.
REMARQUE: Pour retirer le tuyau, pressez la collerette et tirez
le tuyau.
E. En maintenant le robinet, faites passer le tuyau dans l’orifice
de l’évier. Positionnez la poignée du robinet à l’emplacement
désiré.
F. Centrez le robinet et coulissez le disque à fentes entre le bas
du plan de travail ou de l’évier et la rondelle de blocage. Serrez
l’écrou-tige avec une clé jusqu’à le bloquer.
G. Insérez fermement le bec sur la base du robinet.
6. Montage du système
A. Choisissez un emplacement sous l'évier ou toute autre zone
adéquate pour installer le système.
REMARQUE: Le carton du système peut être utilisé pour
déterminer l'empreinte opérationnelle requise
pour l'installation du système et des cartouches
de remplacement (figure4a).
B. Montez le système verticalement. Assurez-vous que le mon-
tage est à niveau. Faites un repère au crayon dans les fentes
supérieures des trous de fixation du support (figure4b). Op-
tion de montage alternative: si vous installez le système près
du sol, marquez les repères au-dessus de chacun des trous
de fixation du support afin de disposer de l'espace néces-
saire sous la cartouche et le sol pour remplacer la cartouche
(figure 4c). Utilisez un trépan de 3/32" pour forer des trous
guides destinés au montage.
AVERTISSEMENT:
Le système doit être installé sur une surface
solide et stable capable de supporter son
poids.
7. Raccordement du robinet au système
A. Déterminez la longueur nécessaire du tuyau en plastique bleu
pour raccorder le côté sortie (à droite) du filtre au robinet.
Veillez à ce que la longueur de ce tuyau soit suffisante pour
prévenir tout risque de coquage, puis coupez celui-ci à angle
droit. Utilisez un feutre pour indiquer un repère à 5/8" d'une
extrémité du tuyau (figure5). Humidifiez l'extrémité du tuyau
3/8" et poussez-le à l'intérieur du raccord de sortie (à droite)
du système jusqu'au repère.
MISE EN GARDE
Ne pliez pas et ne tordez pas le tuyau en
l'introduisant.
B. Exercez une légère traction sur le tuyau pour vous assurer de
son raccordement correct.
8. Raccordement de l'adaptateur d'alimentation
A. Déterminez la longueur nécessaire du tuyau en plastique
blanc pour raccorder le côté entrée (gauche) du filtre à
l'adaptateur d'alimentation installé sur la canalisation
d'alimentation en eau froide. Veillez à ce que la longueur de
ce tuyau soit suffisante pour prévenir tout risque de coquage,
puis coupez celui-ci à angle droit. Placez un repère à une dis-
tance de 5/8" par rapport à l'extrémité du tuyau. Humidifiez
l'extrémité du tuyau. Introduisez l'extrémité du tuyau dans
le raccord de 3/8" de l'adaptateur d'alimentation. Le repère
à 5/8" doit affleurer avec la collerette du raccord situé sur
l'adaptateur d'alimentation (figure6a).
B. Marquez l'extrémité restante du tuyau. Utilisez un feutre
pour indiquer un repère à 5/8" de l'extrémité. Humidifiez
l'extrémité du tuyau. Insérez l'extrémité dans le raccord
d'alimentation du côté de l'entrée (gauche) du système. Le
tuyau doit pénétrer jusqu'au repère (figure6b).
9. Mise en service du système
A. Ouvrez lentement l'alimentation en eau froide. Assurez-vous
que la vanne de l'adaptateur d'alimentation est ouverte.
B. Ouvrez le robinet et rincez le filtre pendant 10minutes. Jetez
l'eau.
C. Vérifiez l'absence de fuite à tous les raccords avant de quit-
ter l'installation. En cas de fuite, reportez-vous au chapitre
Dépannage.
REMARQUE: Une cartouche filtrante peut contenir des
particules de charbon (poudre noire extrêmement
fine). Si l'eau contient des particules de charbon,
jetez-la. Un nouveau rinçage s'impose en
présence de particules de charbon.
REMARQUE: Initialement, l'eau filtrée peut présenter une
apparence trouble. Si la turbidité dans un verre
d'eau disparaît en partant du fond, cela indique la
présence de petites bulles d'air. Cet air disparaîtra
quelques semaines après l'installation.
L'INSTALLATION EST À PRÉSENT ACHEVÉE.
INSTALLATION (SUITE) INSTALLATION (SUITE)
Counter Top
Faucet Stem
Chrome
Plate
Slotted
Disk
Rubber
Washer
Lock Washer
Stem Nut
Quick
Connector
3/8” Tubing
Filter
Filter
3
4a
4c
4b
7
6b
56a
178 mm (7”)
413mm (16.25” )
273 mm (10.75”)
Inlet
Outlet
Tige de robinet
Plaque
chromée
Rondelle en
caoutchouc
Disque
à fentes
Rondelle de blocage
Écrou-tige
Raccord
rapide
Tuyau 3/8"
Haut du plan de travail
Sortie
Filtre
Filtre
Sortie (tuyau bleu)
Entrée
(tuyau blanc)
14 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 15

REMPLACEMENT DES CARTOUCHES
FILTRANTES
REMARQUE: La durée de vie des cartouches filtrantes dépend
du volume d'eau utilisé et de la qualité de l'eau
d'alimentation. Il est recommandé de remplacer
les cartouches filtrantes tous les 6mois à 12mois
ou en cas de changement perceptible de goût,
d'odeur ou de débit de l'eau filtrée.
Veillez à acheter l'ensemble de cartouches adapté
au système.
Les modèles F2000-B2B et F2000-B2M utilisent l'ensemble de
cartouches de remplacement F2B2-RC2.
10. Remplacement de la cartouche
A. Diminuez la pression en coupant l'alimentation en eau au
système et en ouvrant un robinet jusqu'à ce que l'eau ne
coule plus. Placez un seau ou une serpillière sous le système
pour récupérer l'eau qui pourrait s'égoutter (figure8a).
B. Retirez le couvercle et soulevez la barre de verrouillage
jusqu'à ce que la cartouche filtrante se dégage de la tête de
filtrage (figure8b).
C. Tirez la cartouche pour l'enlever de la tête de filtrage (figure8c).
D. Veillez à ce que la barre de verrouillage soit complètement
relevée (figure8c).
E. Alignez les broches de la cartouche filtrante avec les trous de
la tête de filtrage. Faites glisser la cartouche filtrante dans la
tête de filtrage en engageant la barre de verrouillage, ce qui
aura pour effet de la faire tomber vers l'avant. (figure8d).
F. Tirez vers le bas la barre de verrouillage jusqu'à ce qu'elle
s'emboîte (figure8e)
G. Installez le couvercle.
REMARQUE: voir la section Mise en service du système pour
les étapes restantes.
INSTRUCTIONS DE DÉPANNAGE
Fuites entre la tête de filtrage et la cartouche
filtrante
1. Diminuez la pression en coupant l'alimentation en eau au
système et en ouvrant un robinet jusqu'à ce que l'eau ne
coule plus. Placez un seau ou une serpillière sous le système
pour récupérer l'eau qui pourrait s'égoutter.
2. Déposez la cartouche et inspectez les joints toriques pour vous
assurer de leur propreté et de leur positionnement correct.
3. Installez la cartouche filtrante. Mettez le système en service
et vérifiez l'absence de fuite. Si des fuites persistent, coupez
l'arrivée d'eau et contactez votre fournisseur.
Fuites des raccords de tuyau
1. Diminuez la pression en coupant l'alimentation en eau au
système et en ouvrant un robinet jusqu'à ce que l'eau ne
coule plus. Placez un seau ou une serpillière sous le système
pour récupérer l'eau qui pourrait s'égoutter.
2. Appuyez sur la collerette du système ou sur les raccords du
tuyau de l'adaptateur d'alimentation et retirez le tuyau du
raccord. Inspectez la surface du tuyau et vérifiez la présence
de rayures ou de débris. Nettoyez ou raccourcissez le tuyau
pour avoir une surface propre.
3. Humidifiez l'extrémité du tuyau d'alimentation et enfoncez-le
dans le raccord d'alimentation du système. Assurez-vous que
le tuyau est entièrement enfoncé au-delà des joints toriques
du raccord. Mettez le système en service et vérifiez l'absence
de fuite. Si des fuites persistent, coupez l'arrivée d'eau et
contactez votre fournisseur.
PROCÉDURE RELATIVE AU COMPTEUR DE
LA CARTOUCHE
COMPTEUR DE CARTOUCHE FILTRANTE
(SYSTÈMES AVEC COMPTEUR UNIQUEMENT)
Le compteur de la cartouche filtrante peut être installé sur le
couvercle décoratif du système en enlevant le support adhésif
de la plaque métallique incluse avec le compteur. Le compteur
peut également être fixé à une surface magnétique métallique
en utilisant l'aimant qui est installé d'usine sur le compteur.
INSTALLATION ET ACTIVATION
Après avoir choisi l'emplacement pour l'installer, activez le
compteur en tirant l'onglet en plastique qui se trouve sur le côté
du compteur. Appuyez et relâchez la touche pour vérifier que la
batterie est opérationnelle. Le voyant clignote en vert trois fois.
(figure9a)
REMARQUE: Le compteur fonctionne sur un calendrier de
12mois. Le compteur utilise une pile bouton
2023.
Le compteur de la cartouche filtrante est
opérationnel.
Fonctionnement
1. Le compteur commencera à clignoter en rouge une fois
toutes les trois minutes après 11mois, et clignotera en
rouge trois fois toutes les trois minutes après 12mois.
(figure9b)
REMARQUE: Le statut du compteur avec la durée de vie
de la cartouche peut également être affiché
directement en appuyant et en relâchant la
touche.
Réinitialisation du compteur
1. Pour réinitialiser le compteur après le remplacement de la
cartouche, appuyez sur la touche et maintenez-la enfoncée
pendant 5secondes. Le compteur est à présent réinitialisé à
12mois. (figure9c)
Remplacement de la pile
1. Remplacez la pile tous les 12mois. Pour remplacer la
pile, placez la fente sur le côté du compteur et retirez
délicatement la partie avant. La batterie est à présent
accessible. (figure9d)
2. Faites glisser la nouvelle pile sous le support de maintien
avec le pôle positif+ de la pile tourné vers le haut vers le
support de maintien. Alignez la languette du compteur sur
la fente à l'avant du compteur et pressez les deux moitiés du
compteur. Le remplacement de la pile ne réinitialise pas le
compteur sur 12mois. Si une réinitialisation est nécessaire,
maintenez la touche enfoncée pendant 5secondes.
Metal
Plate
Magnet
Blinks red 1x after 11 months
Blinks red 3x after 12 months
Press and hold for 5 seconds
8c
8d
8a
8b
8e
9a
9c
9b
9d
Blinks
Green 3x
Key
Sortie (tuyau bleu)
Entrée
(tuyau blanc)
Clignote
Vert 3x
Touche
aimant
métallique
Clignote rouge 1x après 11mois
Clignote rouge 3x après 12mois
Maintenir la touche enfoncée pendant 5secondes
16 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 17

Remarque importante : lisez les caractéristiques de performance et
comparez les capacités du système avec vos besoins réels en matière
de traitement de l'eau. Il est recommandé de tester votre alimentation
en eau avant d'installer un système de traitement de l'eau, an de
déterminer vos besoins en la matière.
Conditions de test
Débit
F2000-B2B = 2,27 l/min
F2000-B2B = 2,27 l/min
Capacité du filtre
F2000-B2B = 2555 l
F2000-B2M = 2555 l
Pression à l’entrée = 4,1 bar
Température = 20°C+/- 2,5°C
Les tests ont été effectués dans des conditions de laboratoire stan-
dard ; la performance réelle peut varier.
Exigences de fonctionnement pour les systèmes F2000-B2B et F2000-
B2M :
Pression = 2,75 à 6,89 bar
Température = 4,4 à 37,8°C
SÉQUENCE DE LA CARTOUCHE
F2000-B2B F2000-B2M
EPA Est. 082989-CHN-001
PERFORMANCES SYSTÈMES F2000B2B ET F2000B2M
AVEC CARTOUCHE FILTRANTE F2B2RC
Le système a été testé conformément aux normes NSF/ANSI 42 et
53 relatives à la réduction des substances mentionnées ci-après. La
concentration de ces substances dans l'eau qui entre dans le système
a été réduite à des taux inférieurs ou égaux à la limite autorisée pour
l'eau à la sortie du système, conformément aux normes NSF/ANSI 42
et 53.
Conforme à la norme NSF/ANSI 53 pour ce qui est de la réduction des
COV. Voir la che de données sur la performance pour connaître la
capacité de réduction de chaque contaminant.
Systèmes F2000-B2B et F2000-B2M
Substance Concentration
infiltrante
Concentration
maximale
admissible du
produit dans l’eau
Exigences de
réduction
Réduction
minimale
Réduction
moyenne
Norme42
Chlore, goût
et odeur 2,0mg/l ± 10% ≥50% 95,9%
Particules
(0,5 à
<1μm)
Classe 1*
au moins
10000particules/
ml
>85% 97,9%
Norme53
Kystes** Minimum de
50000/l 99,95% 99,97% 99,99%
Atrazine 0,009mg/l ± 10% 0,003mg/l 90,5% 93,7%
Plomb
(pH 6,5) 0,15mg/l ± 10% 0,010mg/l 99,3% 99,9%
Plomb
(pH 8,5) 0,15mg/l ± 10% 0,010mg/l 99,3% 99,6%
Lindane 0,002mg/l ± 10% 0,0002mg/l 94,8% 97,4%
Chloroforme
(produit
chimique
utilisé en
remplace-
ment des
COV)
0,300mg/l ± 10% 96,5% 98,8%
Débit = 2,2l/min ; capacité = 2555l ou 12mois
Les tests ont été effectués dans des conditions de laboratoire
standard; la performance réelle peut varier.
*Réduction mécanique des particules d'à peine 0,5 à 1micron.
**Homologué selon la norme NSF/ANSI 53 pour réduire les kystes
comme Cryptosporidium et Giardia par des moyens mécaniques.
Les modèles F2000-B2B et F2000-B2M ont été testés et sont homologués par
NSFInternational en regard des normes NSF/ANSI 42 et 53 relatives à la réduction
des substances indiquées dans la fiche de données sur la performance.
PIÈCES DE RECHANGE
RÉ-
FÉRENCE
CODE PRODUIT DESCRIPTION QUANTITÉ
REQUISE
1 655126-96 Ensemble de cartouches, F2B2-RC2 1
24004603 Tête de filtrage, modèle F2000-B2B 1
4004605 Tête de filtrage, modèle F2000-B2M 1
3 4003596 Kit d'installation 2 et 3étapes 1
4 244960* Robinet 1
5 4003530 Couvercle, 2étapes 1
6 4003641-EMEA Compteur de cartouche sans batterie 1
*L'illustration peut différer du robinet réel.
Pour des pièces de rechange, contactez votre fournisseur Pentair le plus proche.
4
5
6
3
2
1
5
6
1
4
2
3
18 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 19

20 • F2000-B2B, F2000-B2M Filtration systems instruction manual

FILTRATIONSSYSTEME F2000-B2B, F2000-B2M
BEDIENUNGSHANDBUCH
www.pentairaquaeurope.com

KENNDATEN
Temperaturbereich:....................................................4,4–37,8°C
Druckbereich: ......................................................... 2,75–6,89bar
Betriebsdurchfluss bei 4,1bar:
Artikel: F2000-B2B .....................................................2,27L/min.
Artikel: F2000-B2M.....................................................2,27L/min.
Nennlebensdauer:
Artikel: F2000-B2B ........................................................... 2.555L
Artikel: F2000-B2M........................................................... 2.555L
Abmessungen:............................... 317mm x 203mm x 133mm
(12,5" x 8" x 5,25")
Gewicht:
Artikel: F2000-B2B (nur Anlage) ............................................2kg
Artikel: F2000-B2M (nur Anlage)............................................2kg
ENTHALTENE TEILE
• Filtersystem mit Kartuschen
• Installationsmaterialsatz
• Bleifreier Trinkwasserhahn
• 3/8"-Kunststoffverrohrung (weiß/blau)
SICHERHEITSHINWEISE
WARNUNG:
Verwenden Sie kein Wasser mit
mikrobiologisch unsicherem Zustand oder
von unbekannter Qualität ohne ausreichende
Desinfektion des Systems vor bzw. nach dem
Gebrauch. Anlagen, die für die Reduzierung
von Krankheitserregern zertifiziert sind,
können mit desinfiziertem Wasser verwendet
werden, das filterbare Zysten enthält.
ACHTUNG
Die Anlage muss vor Frost geschützt werden,
da es sonst zu Rissen und Undichtigkeiten des
Filters kommen kann.
HINWEIS:
• Einsatz nur mit Kaltwasser.
• Stellen Sie sicher, dass bei der Installation alle Gesetze
und Bestimmungen der Bundesländer und der örtlichen
Behörden eingehalten werden.
• Die Anlage muss gemäß den Herstellerempfehlungen
gewartet werden; dies gilt auch für den Austausch der
Filterkartuschen. Die Verunreinigungen oder anderen
Stoffe, die von der ausgewählten Kartusche entfernt
oder reduziert werden, sind nicht notwendigerweise in
Ihrem Wasser enthalten. Fordern Sie von der lokalen
Wasserbehörde eine Kopie ihrer Wasseranalyse an
oder lassen Sie Ihr Wasser von einem anerkannten
Wassertestlabor prüfen.
• Nach längeren Perioden des Nichtgebrauchs (etwa
während eines Urlaubs) wird empfohlen, die Anlage
gründlich zu spülen. Lassen Sie das Wasser 5–6 Minuten
laufen, bevor Sie es benutzen.
• Die Filterkartuschen für diese Anlage haben eine
begrenzte Lebensdauer. Veränderungen im Geschmack
oder Geruch und/oder im Durchfluss des gefilterten
Wassers zeigen an, dass die Kartusche gewechselt
werden sollte.
WARNUNG GEMÄSS CALIFORNIA
PROPOSITION65
WARNUNG:
Dieses Produkt enthält Chemikalien,
die gemäß den Erkenntnissen des
Staates Kalifornien krebserregend sind
oder zu Geburtsfehlern oder anderen
Fortpflanzungsschädigungen führen.
BENÖTIGTE WERKZEUGE UND MATERIAL
• Schutzbrille
• Verstellbarer Schraubenschlüssel
• Rohrabschneider oder Stanley-Messer
• Handbohrer oder Bohrmaschine (kabellos empfohlen)
• Feile
• 6mm-Bohreinsatz
Falls das Spülbecken kein Loch für einen zusätzlichen
Wasserhahn hat:
• Zentrierkörner
• 19mm-Bohreinsatz oder Lochsäge
• 2mm-Bohreinsatz
INSTALLATION
HINWEIS:
• Für Standard-Untertischinstallation auf 1/2" 14-MPS-Gewin-
den oder 3/8" x 3/8"-Überwurfmutter
• Lesen Sie bitte alle Anweisungen und Sicherheitshinweise,
bevor Sie Ihre Filtrationssysteme installieren und benutzen.
• Die Nummern in den Abbildungen beziehen sich auf die
nummerierten Schritte.
3. Installation des Adapters für den Wasserzulauf
Der Adapter passt auf 1/2"–14NPS-Rohrgewinde oder 3/8" x
3/8"-Überwurfmuttern. Wenn es gemäß den örtlichen Vorschrif-
ten gestattet ist, kann das Anschlussstück für den Anschluss des
Systems an die Kaltwasserleitung verwendet werden. Wenn die
örtlichen Vorschriften die Verwendung des Anschlussstücks für
die Zuleitung nicht gestatten, können beim örtlichen Lieferanten
alternative Anschlussstücke bezogen werden.
H. Drehen Sie die Kaltwasserleitung zu. Wenn sich unter dem
Spülbecken kein Absperrventil für die Kaltwasser-Leitung
befindet, müssen Sie ein entsprechendes Ventil installieren.
I. Drehen Sie den Kaltwasserhahn auf und lassen Sie das Wasser
komplett aus der Leitung laufen.
J. Drehen Sie das Steigrohr des Kaltwasser-Zulaufventils zu.
K. Vergewissern Sie sich, dass die Dichtungsmanschette gut im
Innengewinde des Zulauf-Adapterventils sitzt.
L. Montieren Sie das Zulauf-Adapterventil auf dem Zulaufventil.
Drehen Sie die Gewinde nur von Hand fest.
M. Schließen Sie das Steigrohr an das Zulauf-Adapterventil an.
HINWEIS: Die Konfiguration des Zulauf-Adapters auf Anschlüs-
sen mit 3/8" x 3/8"-Überwurfmutter wird in den Abbil-
dungen 1G–1H dargestellt.
4. Auswahl der Montagestelle des Wasserhahns
HINWEIS: Die Anbringung des Trinkwasserhahns sollte unter Be-
rücksichtigung der Kriterien: Funktion, Bequemlich-
keit und Optik erfolgen. Sie benötigen eine geeignete
waagerechte Fläche, damit der Fuß des Wasserhahns
sicher steht. Der Wasserhahn passt durch eine Öff-
nung mit einem Durchmesser von 3/4" (19,05mm).
Die meisten Spülen haben vorgebohrte Löcher mit
einem Durchmesser von 1-3/8" (34,93mm) oder
1-1/2" (38,10mm), die für die Wasserhahninstallation
verwendet werden können. Wenn diese vorgebohrten
Löcher nicht benutzt werden können oder sich an einer
schlecht zu erreichenden Montagestelle befinden,
muss für die Aufnahme des Wasserhahns ein Loch mit
einem Durchmesser von 19mm (3/4") in das Spülbe-
cken gebohrt werden.
ACHTUNG
Bei diesem Verfahren entsteht Staub, der schwere
Reizungen erzeugen kann, wenn er eingeatmet
wird oder in Kontakt mit den Augen kommt. Wir
empfehlen für diese Arbeiten das Tragen einer
Schutzbrille und einer Atemschutzmaske.
ACHTUNG
VERSUCHEN SIE NICHT, EIN LOCH IN EIN POR-
ZELLANSPÜLBECKEN ZU BOHREN. Montieren Sie
den Wasserhahn bei einem Porzellanspülbecken in
das vorgebohrte Loch für die Brause oder bohren Sie
neben dem Spülbecken ein Loch in die Arbeitsfläche.
ACHTUNG
Wenn S ie ein Loch in eine Arbeitsfläche bohren,
stellen Sie sicher, dass sich unterhalb des Bohrbe-
reiches keine Kabel oder Rohre befinden. Achten
Sie darauf, dass Sie genügend Platz haben, um die
entsprechenden Anschlüsse an der Unterseite des
Hahns herzustellen.
ACHTUNG
Bohren Sie kein Loch in eine Arbeitsfläche, die
über 25mm dick ist.
ACHTUNG
Versuchen Sie nicht, ein Loch in eine Arbeitsfläche
aus Kacheln, Marmor, Granit oder ähnliche Ar-
beitsflächen zu bohren. Wenden Sie sich an einen
Installateur oder den Hersteller der Arbeitsfläche
um Rat oder Hilfe.
D
C
1⁄4”
11⁄4”
Dichtungsmanschette
1A
1B
1C 1D
1G
1H
2
22 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 23

A. Legen Sie das Spülbecken unten mit einer Zeitung aus, um zu
verhindern, dass Metallspäne, Teile oder Werkzeuge in den
Abfluss fallen.
B. Decken Sie den Bereich, in dem Sie bohren wollen, mit Klebe-
band ab, um Kratzer zu vermeiden, wenn Sie mit dem Bohrein-
satz abrutschen.
C. Markieren Sie das Loch mit einem Zentrierkörner. Benutzen
Sie einen 6mm-Bohreinsatz zum Vorbohren.
D. Verwenden Sie einen 19mm-Bohreinsatz, um ein Loch voll-
ständig durch das Spülbecken zu bohren.
E. Entgraten Sie scharfe Kanten mit einer Feile.
5. Montage des Wasserhahns
A. Umwickeln Sie das Gewinde des Wasserhahns 3–5 Mal mit
Teflon-Band.
B. Bauen Sie den Wasserhahn gemäß Abbildung3 zusammen.
C. Bringen Sie am Ende des Wasserhahngewindes eine Schnell-
verschraubung an.
D. Bringen Sie 16mm von einem Ende des Rohrs eine Markierung
an. Befeuchten Sie das Ende des 3/8"-Rohrs und stecken Sie
unten in den Anschluss. Die 16mm-Markierung muss bündig
mit dem Verschluss des Anschlusses sein.
HINWEIS: Um das Rohr zu entfernen, drücken Sie auf den Ver-
schluss des Fittings und ziehen Sie das Rohr heraus.
E. Halten Sie den Wasserhahn und führen Sie die Verrohrung
durch die Öffnung im Spülbecken. Positionieren Sie den Was-
serhahngriff an der gewünschten Montagestelle.
F. Zentrieren Sie den Wasserhahn und die Schlitzscheibe zwi-
schen dem Boden der Arbeitsfläche oder zwischen Spülbe-
cken und Federring. Drehen Sie die Gewindemutter mit einem
Schraubenschlüssel an, bis sie fest sitzt.
G. Bauen Sie das Rohr fest in den Fuß des Wasserhahns ein.
6. Montage des Systems
A. Wählen Sie eine Montagestelle unter dem Spülbecken oder eine
andere passende Stelle, wo das System installiert werden soll.
HINWEIS: Der Karton des Systems kann dazu verwendet wer-
den, um den Arbeitsbereich für die Installation des
Systems und die Austauschkartuschen zu bestimmen.
(Abbildung4a)
B. Montieren Sie das System vertikal. Vergewissern Sie sich, dass
die Montage eben ist. Bringen Sie eine Bleistiftmarkierung in
den oberen Schlitzen der Montagelöcher der Halterung an.
(Abbildung4b) Alternative Montagemöglichkeit: Wenn das
System nahe dem Fußboden montiert wird, bringen Sie die
Bleistiftmarkierungen oberhalb der jeweiligen Montagelöcher
auf der Halterung an, um für ausreichend Platz unterhalb der
Kartuschen und oberhalb des Fußbodens zu sorgen, damit
die Kartuschen ausgetauscht werden können (Abbildung4c).
Verwenden Sie den 2mm-Bohreinsatz, um Führungslöcher für
die Montage zu bohren.
WARNUNG:
Die Anlage sollte auf einer festen, harten Ober-
fläche montiert werden, die in der Lage ist, das
Gewicht der Anlage zu tragen.
7. Anschluss des Wasserhahns an das System
A. Bestimmen Sie die Länge der benötigten blauen Kunststoff-
verrohrung, um die (rechte) Auslassseite des Filters an den
Wasserhahn anzuschließen. Stellen Sie sicher, dass das Rohr
lang genug ist, um Knicke zu vermeiden und schneiden Sie es
gerade ab. Bringen Sie an einem Ende des Rohrs 16mm vor
dem Ende mit einem Filzstift eine Markierung an (Abbildung5).
Befeuchten Sie das Ende des 3/8"-Rohrs und drücken Sie es bis
zur Markierung in den Auslassanschluss (rechts) des Systems.
ACHTUNG
Biegen oder quetschen Sie das Rohr beim
Einführen nicht.
B. Ziehen Sie vorsichtig am Rohr, um sicherzustellen, dass es
fest angeschlossen ist.
8. Anschluss des Zulaufadapters
A. Bestimmen Sie die Länge der weißen Kunststoffverrohrung,
die benötigt wird, um die (linke) Zulaufseite des Filters an den
an der Eingangskaltwasserleitung installierten Zulaufadapter
anzuschließen. Stellen Sie sicher, dass das Rohr lang genug
ist, um Knicke zu vermeiden und schneiden Sie es gerade
ab. Bringen Sie 16mm von einem Ende der Verrohrung eine
Markierung an. Befeuchten Sie das Ende der Verrohrung.
Führen Sie das Ende der Verrohrung in das 3/8"-Fitting des
Zulaufadapters ein. Die 16mm-Markierung sollte bündig mit
dem Verschluss des am Zulaufadapter angebrachten Fittings
sein (Abbildung6a).
B. Markieren Sie das übriggebliebene Ende der Verrohrung. Brin-
gen Sie mit einem Filzstift 16mm vom Ende eine Markierung
an. Befeuchten Sie das Ende des Rohrs. Führen Sie das Ende
in den Zulaufanschuss an der (linken) Zulaufseite des Systems
ein. Das Rohr sollte bis zur Markierung eingeführt werden.
(Abbildung6b)
9. Inbetriebnahme des Systems
A. Drehen Sie den Kaltwasserzulauf langsam auf. Vergewissern
Sie sich, dass das Zulauf-Adapterventil ebenfalls geöffnet ist.
B. Öffnen Sie den Wasserhahn und spülen Sie den Filter für
10Minuten. Entsorgen Sie das Wasser.
C. Prüfen Sie alle Fittings auf Leckage, bevor Sie die Montage
beenden. Wenn Leckage auftritt, siehe Troubleshooting.
HINWEIS: Eine Trinkwasserkartusche kann feine Kohlepartikel
enthalten (sehr feines schwarzes Pulver). Wenn Koh-
le-Feinpartikel im Wasser auftreten, entsorgen Sie
das Wasser. Beim Auftreten von Kohle-Feinpartikel ist
längeres Spülen erforderlich.
HINWEIS: Gefiltertes Wasser kann anfangs etwas trübe aus-
sehen. Wenn die Trübung in einem Glas Wasser vom
Boden verschwindet, entstehen feine Luftbläschen.
Diese Luft im Wasser verschwindet innerhalb weniger
Wochen nach der Montage.
DIE INSTALLATION IST JETZT ABGESCHLOSSEN.
INSTALLATION FORTSETZUNG INSTALLATION FORTSETZUNG
Counter Top
Faucet Stem
Chrome
Plate
Slotted
Disk
Rubber
Washer
Lock Washer
Stem Nut
Quick
Connector
3/8” Tubing
Filter
Filter
3
4a
4c
4b
7
6b
56a
178 mm (7”)
413mm (16.25” )
273 mm (10.75”)
Inlet
Outlet
Wasserhahngewinde
Chromplatte
Gummiring
Nutscheibe
Federring
Gewindemutter
Schnell-
verschluss
3/8"-Verrohrung
Arbeitsfläche
Auslass
Filter
Filter
Auslass (blaue Verrohrung)
Eingang
(weiße Verrohrung)
24 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 25

AUSTAUSCH DER FILTERKARTUSCHEN
HINWEIS: Die Lebensdauer der Kartuschen hängt von der
Wassermenge und der Qualität des Zulaufwassers
ab. Es wird empfohlen, die Filterkartuschen alle
6–12 Monate oder bei spürbarer Veränderung von
Geschmack, Geruch oder Durchfluss des gefilterten
Wassers auszutauschen.
Vergewissern Sie sich, dass für das System nur
passende Kartuschensätze angeschafft werden.
Die Artikel F2000-B2B und F2000-B2M verwenden das F2B2-
RC2 Ersatzkartuschenpaket.
10. Wechsel der Kartusche
A. Verringern Sie den Druck, indem Sie den Wasserzulauf zur
Anlage abdrehen und einen Wasserhahn öffnen, bis der
Wasserfluss endet. Stellen Sie einen Eimer oder legen Sie
ein Tuch unter die Anlage, um Wassertropfen aufzufangen
(Abbildung8a).
B. Nehmen Sie die Abdeckhaube ab und heben Sie den Fixier-
bügel an, bis sich die Filterkartusche von der Filterkopfbau-
gruppe löst (Abbildung8b).
C. Ziehen Sie die Kartusche von der Filterkopfbaugruppe weg
(Abbildung8c).
D. Vergewissern Sie sich, dass sich der Fixierbügel zur Gänze in
aufrechter Position befindet (Abbildung8c).
E. Richten Sie die Erhebungen auf der Filterkartusche mit der
Schlitzen in der Filterkopfbaugruppe aus. Schieben Sie den
Kartuschenfilter in Richtung Filterkopfbaugruppe, wobei sie
durch den Fixierbügel nach vorne und unten gedrückt wird.
(Abbildung8d)
F. Drücken Sie den Fixierbügel nach unten, bis er einrastet
(Abbildung8e).
G. Bringen Sie die Abdeckhaube an.
HINWEIS: Die weiteren Schritte finden Sie unter
Inbetriebnahme des Systems.
TROUBLESHOOTING
Leckage zwischen Filterkopfbaugruppe und
Filterkartusche
1. Verringern Sie den Druck, indem Sie den Wasserzulauf zur
Anlage abdrehen und einen Wasserhahn öffnen, bis der Was-
serfluss endet. Stellen Sie einen Eimer oder legen Sie ein
Handtuch unter die Anlage, um Wassertropfen aufzufangen.
2. Entfernen Sie die Kartusche und kontrollieren Sie die O-Rin-
ge auf Sitz und Sauberkeit.
3. Bauen Sie die Filterkartusche ein. Nehmen Sie die Anlage
in Betrieb und prüfen Sie auf Leckage. Wenn die Leckage
andauert, drehen Sie den Wasserzulauf ab und wenden Sie
sich an Ihren Vertriebspartner.
Leckage bei Verrohrungs-Fittings
1. Verringern Sie den Druck, indem Sie den Wasserzulauf zur
Anlage abdrehen und einen Wasserhahn öffnen, bis der Was-
serfluss endet. Stellen Sie einen Eimer oder legen Sie ein
Handtuch unter die Anlage, um Wassertropfen aufzufangen.
2. Drücken Sie die Hülse an den Fittings der Anlage oder des
Zulaufadapters und ziehen Sie die Verrohrung vom Fitting.
Kontrollieren Sie die Oberfläche der Verrohrung auf Kratzer
und Fremdkörper. Reinigen oder kürzen Sie die Verrohrung,
um eine saubere Oberfläche zu erlangen.
3. Befeuchten Sie das Ende der Einlaufsleitung und drücken Sie
sie in das Zulauf-Fitting der Anlage. Die Verrohrung muss
vollständig über die O-Ringe der Fittings geschoben werden.
Nehmen Sie die Anlage in Betrieb und prüfen Sie auf Leck-
age. Wenn die Leckage andauert, drehen Sie den Wasserzu-
lauf ab und wenden Sie sich an Ihren Vertriebspartner.
KARTUSCHENSTEUERUNGSABLAUF
FILTERKARTUSCHENSTEUERUNG
(NUR ÜBERWACHTE SYSTEME)
Die Filterkartuschensteuerung kann auf der Blende der
Abdeckhaube installiert werden, indem der Klebestreifen
auf der Metallplatte der Kartuschensteuerung abgezogen
wird. Die Steuerung kann mithilfe des werksseitig auf der
Kartuschensteuerung montierten Magneten auch auf einer
magnetischen Oberfläche angebracht werden.
INSTALLATION UND AKTIVIERUNG
Sobald die Montagestelle ausgewählt wurde, aktivieren Sie die
Steuerung, indem Sie den Kunststoffstreifen von der Seite der
Steuerung abziehen. Drücken Sie kurz auf die Taste, um zu
überprüfen, ob die Batterie funktioniert. Die Leuchte blinkt drei
Mal grün auf. (Abbildung9a)
HINWEIS: Die Steuerung läuft in einem 12-Monatszyklus. Die
Steuerung verwendet eine Knopfbatterie vom Typ
2023.
Die Filterkartuschensteuerung ist jetzt
betriebsbereit.
Betrieb
1. Die Steuerung beginnt nach 11Monaten alle drei Minuten
einmal rot zu blinken, und blinkt nach 12Monaten alle drei
Minuten drei Mal rot. (Abbildung9b)
HINWEIS: Der Status der Steuerung der
Kartuschenlebensdauer kann auch sofort
angezeigt werden; drücken Sie dazu kurz auf die
Taste.
Steuerung zurückstellen
1. Um die Steuerung nach einem Austausch der
Filterkartusche zurückzustellen, halten Sie die Taste
5Sekunden lang gedrückt. Die Steuerung ist nun auf
12Monate zurückgestellt. (Abbildung9c)
Austausch der Batterie
1. Tauschen Sie die Batterie alle 12Monate aus. Suchen Sie
zum Austauschen der Batterie den Schlitz auf der Seite
des Steuerungsgehäuses und entfernen Sie vorsichtig die
Vorderseite der Steuerung. Sie können nun auf die Batterie
zugreifen. (Abbildung9d)
2. Schieben Sie die neue Batterie mit der positiven (+) Seite
nach oben unter den Batteriehaltebügel. Richten Sie die
Lasche auf der Rückseite der Steuerung mit dem Schlitz
auf der Vorderseite der Steuerung aus und drücken Sie
die beiden Hälften der Steuerung zusammen, bis sie
einschnappen. Durch einen Austausch der Batterie wird
die Steuerung nicht auf 12Monate zurückgestellt. Sollte
eine Rückstellung erforderlich sein, halten Sie die Taste
5Sekunden lang gedrückt.
Metal
Plate
Magnet
Blinks red 1x after 11 months
Blinks red 3x after 12 months
Press and hold for 5 seconds
8c
8d
8a
8b
8e
9a
9c
9b
9d
Blinks
Green 3x
Key
Auslass (blaue Verrohrung)
Eingang
(weiße Verrohrung)
Blinkt
Grün 3x
Taste
Metall
Magnet
Blinkt nach 11 Monaten 1x rot
Blinkt nach 12 Monaten 3x rot
5 Sekunden lang gedrückt halten
26 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 27

Wichtiger Hinweis: Lesen Sie die Leistungsdaten und vergleichen
Sie die Leistungen der Anlage mit Ihren tatsächlichen Wasseraufbe-
reitungsbedürfnissen. Es wird empfohlen, das Zulaufwasser vor der
Montage eines Wasseraufbereitungssystems zu testen, um die Wasser
aufbereitungsbedürfnisse zu bestimmen.
Testbedingungen
Durchussmenge
F2000-B2B = 2,27 L/min.
F2000-B2M = 2,27 L/min.
Filterleistung
F2000-B2B = 2.555 L
F2000-B2M = 2.555 L
Eintrittsdruck = 4,1 bar
Temperatur = 20 °C+/- 2,5 °C
Die Prüfungen wurden unter Standardlaborbedingungen durchgeführt;
die tatsächliche Leistung kann variieren.
Betriebsbedingungen für die Anlagen F2000-B2B und F2000-B2M:
Druck = 2,75–6,89 bar
Temperatur = 4,4–37,8 °C
KARTUSCHENABFOLGE
F2000-B2B F2000-B2M
EPA Est. 082989-CHN-001
LEISTUNGSDATEN F2000B2B, F2000B2M SYSTEME
MIT INSTALLIERTEM F2B2RC
FILTERKARTUSCHENSATZ
Diese Anlage wurde nach NSF/ANSI 42 und 53 im Hinblick auf
die Reduzierung der nachstehend aufgeführten Stoffe geprüft. Die
Konzentration der angeführten Stoffe im Wasser, das der Anlage
zugeführt wird, wurde auf eine Konzentration unterhalb oder gleich
des erlaubten und in NSF/ANSI 42 und 53 denierten Grenzwerts für
Wasser, das aus der Anlage austritt, reduziert.
Entspricht hinsichtlich VOC-Reduzierung NSF/ANSI 53. Die
individuelle Leistungsfähigkeit bezüglich Verunreinigungen und
Reduzierung entnehmen Sie bitten dem Leistungsdatenblatt.
Artikel F2000-B2B, F2000-B2M-Systeme
Stoff Belastungskonzen-
tration am Zulauf
Max. zulässige
Konzentration im
Trinkwasser
Reduzierungs-
anforderungen
Minimale
Reduzie-
rung
Durch-
schnitt-
liche
Reduzie-
rung
Norm 42
Chlorge-
schmack
und -geruch
2,0mg/L ± 10% ≥50% 95,9%
Schweb-
stoffe
(0,5-<1µm)
KlasseI*
mindestens 10.000
Schwebstoffe/ml >85% 97,9%
Norm 53
Zysten ** mindestens
50.000/L 99,95% 99,97% 99,99%
Atrazin 0,009mg/L ± 10% 0,003mg/L 90,5% 93,7%
Blei (pH 6,5) 0,15mg/L ± 10% 0,010mg/L 99,3% 99,9%
Blei (pH 8,5) 0,15mg/L ± 10% 0,010mg/L 99,3% 99,6%
Lindan 0,002mg/L ± 10% 0,0002mg/L 94,8% 97,4%
Chloroform
(VOC-
Ersatzche-
mikalie)
0,300 mg/L ± 10% 96,5% 98,8%
Durchfluss = 2,2L/min; Kapazität = 2.555L oder 12Monate
Die Prüfungen wurden unter Standardlaborbedingungen durchgeführt;
die tatsächliche Leistung kann variieren.
* Reduzierung von Partikeln bis 0,5–1µm Größe durch mechanische
Mittel
** Zulassung nach NSF/ANSI Norm 53 für die verminderte Zystenbil-
dung, u.a. Kryptosporidien und Giardia durch mechanische Mittel.
Die Artikel F2000-B2B und F2000-B2M wurden von NSF International im
Hinblick auf die Normen NSF/ANSI 42 und 53 auf die Reduzierung der im
Leistungsdatenblatt genannten Stoffe getestet und zertifiziert.
ERSATZTEILE
OBJEKT-
NUMMER
ARTIKELNUM-
MER BESCHREIBUNG
ERFOR-
DERLICHE
MENGE
1 655126-96 Kartuschensatz, F2B2-RC2 1
24004603 Filterkopf, Artikel F2000-B2B 1
4004605 Filterkopf, Artikel F2000-B2M 1
3 4003596 Installationssatz 2- und 3-stufig 1
4 244960* Wasserhahn 1
5 4003530 Abdeckhaube, 2-stufig 1
6 4003641-EMEA Kartuschensteuerung ohne Batterie 1
*Die Abbildung kann sich vom tatsächlichen Wasserhahn unterscheiden
Wenn Sie Ersatzteile benötigen, wenden Sie sich an Ihren Pentair-Vertriebspartner.
4
5
6
3
2
1
5
6
1
4
2
3
28 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 29

30 • F2000-B2B, F2000-B2M Filtration systems instruction manual

SISTEMAS DE FILTRACIÓN F2000-B2B, F2000-B2M
MANUAL DE INSTRUCCIONES
www.pentairaquaeurope.com

ESPECIFICACIONES
Rango de temperatura:................................................4,4-37,8°C
Rango de presión:....................................................2,75-6,89 bar
Caudal de servicio a 4,1 bar:
Modelo: F2000-B2B .........................................................2,27 l/m
Modelo: F2000-B2M.........................................................2,27 l/m
Vida útil nominal:
Modelo: F2000-B2B .............................................................2555 l
Modelo: F2000-B2M.............................................................2555 l
Dimensiones: ................................. 317mm x 203mm x 133mm
(12,5" x 8" x 5,25")
Peso:
Modelo: F2000-B2B (sólo sistema) ........................................2 kg
Modelo: F2000-B2M (sólo sistema)........................................2 kg
PIEZAS INCLUIDAS
• Sistema de filtración con cartuchos
• Kit de hardware para instalación
• Grifo de agua potable con exento de plomo
• Tuberías de plástico (color blanco y azul) de 3/8’’
PRECAUCIONES
ADVERTENCIA:
No usar con aguas microbiológicamente
inseguras o de calidad desconocida sin la
adecuada desinfección antes o después del
sistema. Los sistemas homologados para
la reducción de quistes pueden utilizarse
en aguas desinfectadas que pueden
contener quistes filtrables.
PRECAUCIÓN
Es necesario proteger el sistema de la
congelación, que puede ocasionar grietas en el
filtro y escapes de agua.
NOTA:
• Uso exclusivo para agua fría.
• Asegúrese de que la instalación cumple con todas las
normativas y leyes estatales y locales vigentes.
• El mantenimiento del sistema debe realizarse de
acuerdo con las recomendaciones del fabricante,
incluida la sustitución de los cartuchos del filtro.
Los contaminantes u otras sustancias eliminadas o
reducidas por el cartucho seleccionado, no tienen
porqué encontrarse necesariamente en su agua. Solicite
al organismo local responsable del tratamiento de
aguas una copia de sus análisis de agua o pida a un
laboratorio cualificado que analice su agua.
• Después de períodos prolongados sin uso, como en
vacaciones por ejemplo, se recomienda purgar bien el
sistema. Deje correr el agua durante 5-6 minutos antes
de usar.
• Los cartuchos del filtro utilizados con este sistema
tienen una vida útil limitada. Los cambios en el sabor,
olor y/o caudal del agua filtrada indican que el cartucho
debe sustituirse.
ADVERTENCIA CALIFORNIA PROPOSITION 65
ADVERTENCIA:
Este producto contiene agentes químicos
que, según conocimiento del Estado de
California, provocan cáncer, defectos
congénitos u otros daños reproductivos.
HERRAMIENTAS Y MATERIALES
NECESARIOS
• Gafas de seguridad
• Llave inglesa ajustable
• Cortatubos o cuchillo multiusos
• Taladro manual o eléctrico (recomendado inalámbrico)
• Lima
• Broca de taladro de 1/4"
Si el fregadero no dispone de un orificio para un grifo
separado:
• Punzón de centrado
• Sierra cilíndrica o broca de taladro de 3/4"
• Broca de taladro de 3/32"
INSTALACIÓN
NOTA:
• Para una instalación estándar debajo del fregadero con ros-
cadas 1/2" 14 NPS o a conexiones de compresión 3/8" x 3/8".
• Lea todas las instrucciones y precauciones antes de insta-
lar y utilizar sus sistemas de filtración.
• Los diagramas numerados se corresponden con los pasos
numerados.
3. Instalación del adaptador de suministro de agua
El adaptador de suministro se adapta a roscadas de suministro
de 1/2"-14 NPS o a conexiones de compresión 3/8’’ x 3/8’’. Si lo
permiten los códigos locales, puede utilizarse para conectar el
sistema a la tubería de suministro de agua fría. Si los códigos
locales no permiten el uso del adaptador de suministro, podrá
obtener conectores alternativos en su proveedor local.
H. Cierre la tubería de suministro de agua fría. Si la línea de
agua fría no dispone de una válvula de cierre bajo el fregade-
ro, debe instalar una.
I. Cierre el grifo de agua fría para vaciar toda el agua de la
tubería.
J. Desconecte la válvula de suministro de agua fría del tubo
vertical.
K. Asegúrese de que la junta de estanqueidad está totalmente
asentada en la roscada hembra de la válvula del adaptador
de alimentación.
L. Instale la válvula del adaptador de alimentación en la válvula
de suministro. Solo apriete manualmente.
M. Conecte el tubo vertical a la válvula del adaptador de alimen-
tación.
NOTA: consulte las figuras 1G-1H para configurar el adapta-
dor de alimentación para las conexiones de compre-
sión de 3/8" x 3/8".
4. Selección de la ubicación del grifo
NOTA: el grifo de agua potable debe posicionarse pensando en
la funcionalidad, la comodidad y el aspecto. Es necesa-
rio disponer de una zona plana adecuada para permitir
que la base del grifo se apoye firmemente. El grifo se
encaja a través de un orificio de 3/4". La mayoría de
los fregaderos cuentan con orificios pre-perforados de
1-3/8" o 1-1/2" de diámetro utilizados para la instala-
ción de grifos. Si los orificios pre-perforados no pueden
utilizarse o se encuentran en una ubicación incómoda,
será necesario perforar un orificio de 3/4" en el frega-
dero para acomodar el grifo.
PRECAUCIÓN
Este procedimiento podría generar polvo y
ocasionar irritaciones graves al ser inhalado o al
entrar en contacto con los ojos. Se recomienda
utilizar gafas de seguridad y mascarilla para
llevar a cabo este procedimiento.
PRECAUCIÓN
NO INTENTE PERFORAR FREGADEROS DE
PORCELANA. Si posee un fregadero elaborado
completamente de porcelana, monte el grifo en
el orificio del rociador pre-perforado o perfore la
superficie junto al fregadero.
PRECAUCI
Ó
N
Si perfora un orificio en una superficie, comprue-
be que la zona situada debajo de la zona a tala-
drar está libre de cables y tuberías. Compruebe
que existe espacio suficiente para conectar cor-
rectamente la tubería de suministro de entrada a
la parte inferior del grifo.
PRECAUCIÓN
No perfore superficies con un espesor superior a 1".
PRECAUCI
Ó
N
No intente perforar superficies con mosaico, de
mármol, de granito o materiales similares. Con-
sulte a un fontanero o al fabricante de la superfi-
cie para obtener asesoramiento o ayuda.
D
C
1⁄4”
11⁄4”
Junta de estanqueidad
1A
1B
1C 1D
1G
1H
2
32 • F2000-B2B, F2000-B2M Filtration systems instruction manual F2000-B2B, F2000-B2M Filtration systems instruction manual • 33
