Pentair AUTOTROL 255 Logix 740 User manual

AUTOTROL
255 LOGIX
742 - 762 - 764

User Guide 255 / LOGIX 742-762-764
2 / 36 Ref. MKT-UG-021 / A - 20.02.2019
Original settings
Maintenance record book
Installation settings1
Installation no. 2:Installation date3:
Resin type4:Resin volume5:
Valve serial no. 6:Outlet water hardness7:[°tH]
Tank size8:[°tH] Brine tank size9:[L]
Hydraulic settings10
Injector size11:DLFC size12:
Refill controller number13:BLFC size14:
Electrical settings15
Voltage16:[V] Frequency17:[Hz]
Power18:[W]
Software settings19
Regeneration time20:Day of the week21:
Days between regen.22:Qty of salt per regen.23:[kg]
System capacity24:[m3°tH] Inlet water hardness25:[°tH]
Cycle 126:[min] Cycle 2 : [min]
Cycle 3 : [min] Cycle 4 : [min]
Cycle 5 : [min] Cycle 6 : [min]
Cycle 7 : [min] Cycle 8 : [min]
Date27 Description28 Replaced parts29 Name30 Signature31

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 3 / 36
No. FR DE ES IT NL
1 Paramètres d'installation Installationseinstellungen Ajustes de instalación Impostazioni di installazione Installatie-instellingen
2 N° d’installation Installationsnr. Instalación nº Installazione n. Installatienr.
3 Date d’installation Aufstellungsdatum Fecha de instalación Data di installazione Installatiedatum
4 Type de résine Harztyp Tipo de resina Tipo di resina Harstype
5 Volume de résine Harzvolumen Volumen de resina Volume di resina Harsvolume
6 N° de série de vanne Ventil-Seriennr. Nº. de serie de válvula N. di serie valvola Klep serienr.
7 Dureté de l'eau en sortie Auslass-Wasserhärte Dureza de agua de salida Durezza acqua in uscita Uitlaat waterhardheid
8 Taille du réservoir Behältergröße Tamaño del depósito Dimensioni bombola Tankgrootte
9 Taille du réservoir de saumure Solebehältergröße Tamaño del depósito de
salmuera Dimensioni tino di salamoia Pekelbakgrootte
10 Réglages hydrauliques Hydraulikeinstellungen Ajustes hidráulicos Impostazioni idrauliche Hydraulische instellingen
11 Taille d’injecteur Injektorgröße Tamaño del inyector Dimensioni iniettori Injectorgrootte
12 Taille DLFC DLFC-Größe Tamaño DLFC Dimensioni DLFC Grootte DLFC
13 Numéro de contrôleur de
remplissage Ansaugsteuerungsnummer Número de controlador de relleno Numero controller di reintegro Vulling controllernummer
14 Taille BLFC BLFC-Größe Tamaño BLFC Dimensioni BLFC Grootte BLFC
15 Paramètres électriques Elektrische Einstellungen Ajustes eléctricos Impostazioni elettriche Elektrische instellingen
16 Tension Spannung Tensión Tensione Spanning
17 Fréquence Frequenz Frecuencia Frequenza Frequentie
18 Alimentation Leistung Alimentación Potenza Stroom
19 Configuration Software-Einstellungen Ajustes de software Impostazioni software Software-instellingen
20 Temps de régénération Regenerationszeit Hora de regeneración Ora di rigenerazione Regeneratietijd
21 Jour de la semaine Wochentag Día de la semana Giorno della settimana Dag van de week
22 Jours entre deux régénérations Tage zwischen Regen. Días entre regen. Giorni tra rigen. Dagen tussen regeneratie
23 Qté de sel pour régénération Salzmenge pro Regen Cant de sal por regen. Q.tà di sale per rigen. Hoev. zout per regeneratie
24 Capacité du système Systemkapazität Capacidad del sistema Capacità del sistema Systeemcapaciteit
25 Dureté de l'eau en entrée Einlass-Wasserhärte Dureza de agua de entrada Durezza acqua in entrata Ingang waterhardheid
26 Cycles Zyklus Ciclo Ciclo Cyclus
27 Date Datum Fecha Data Datum
28 Description Beschreibung Descripción Descrizione Beschrijving
29 Pièces remplacées Ersetzte Teile Piezas sustituidas Parti sostituite Vervangen onderdelen
30 Nom Name Nombre Nome Naam
31 Signature Unterschrift Firma Firma Handtekening
No. PL RU
1 Ustawienia instalacji Установочные настройки
2 Nr instalacji № установки
3 Data instalacji Дата монтажа
4 Typ żywicy Тип ионообменной смолы
5 Ilość żywicy Объем ионообменной смолы
6 Numer seryjny zaworu Серийный № клапана
7 Twardość wody na wylocie Жесткость воды на выходе
8 Wymiary zbiornika Вместимость бака
9 Wymiary zbiornika solanki Вместимость солевого бака
10 Ustawienia układu hydraulicznego Гидравлические настройки
11 Rozmiar dyszy wtryskowej Размер инжектора
12 Rozmiar DLFC Размер DLFC
13 Numer sterownika napełniania Номер контроллера заполнения
14 Rozmiar BLFC Размер BLFC
15 Ustawienia układu elektrycznego Электрические настройки
16 Napięcie Напряжение
17 Częstotliwość Частота
18 Moc Мощность
19 Ustawienia oprogramowania Настройки программного обеспечения
20 Godzina regeneracji Длительность регенерации
21 Dzień tygodnia День недели
22 Dni między regeneracjami Количество дней между регенерациями
23 Ilość soli do regeneracji Количество соли на одну регенерацию
24 Wydajność systemu Ресурс системы
25 Twardość wody na wlocie Жесткость воды на входе
26 Cykl Цикл
27 Data Дата
28 Opis Описание
29 Wymienione części Замененные детали
30 Nazwisko ФИО
31 Podpis Подпись

User Guide 255 / LOGIX 742-762-764
4 / 36 Ref. MKT-UG-021 / A - 20.02.2019
1 . Generalities
Caution: 
Before handling the system, each user must read and understand the instructions in this document. The safety
instructions must be observed. Retain this document for future reference.
1.1. Scope of the documentation
The documentation provides the information necessary for appropriate use of the system. It informs the user to ensure efficient
execution of operation or maintenance procedures. This document is not aimed at the installer.
Visit our website https://www.pentairaquaeurope.com/product-finder/product-type/control-valves to download the installer
manual.
1.2. Release management
1.3. Manufacturer identifier, product
1.4. Applicable norms
This product complies with the following guidelines:
• 2014/35/UE: Low Voltage Directive;
• 2006/42/EC: Machinery Directive;
• 2014/30/UE: Electromagnetic compatibility;
• 2011/65/EC: Restriction of use of certain hazardous substances in electrical and electronic equipment (RoHS). Meets the
following technical standards.
And meets the following technical standards:
• IEC/EN 60335-1;
• IEC 61010-1;
• EN 55014-1;
• EN 55014-2;
• EN 61000-3-2: 2006 + A1: 2009 + A2: 2009;
• EN 61000-3-3: 2008;
• EN 61000-6-2: 2005;
• N 61000-6-3: 2007 + A1: 2011;
• EN 61326-1.
1.5. Limitation of liability
Pentair Quality System EMEA products benefit, under specific conditions, from a manufacturer warranty that may be invoked
by Pentair’s direct customers. Users should contact the vendor of this product for applicable conditions and in case of a
potential warranty claim. Pentair accepts no liability for equipment installed by the user upstream or downstream of Pentair
products, as well as for process/production processes which are installed and connected around or even related to the
installation. Disturbances, failures, direct or indirect damages that are caused by such equipment or processes are also
excluded from the warranty. Pentair shall not accept any liability for any loss or damage of profits, revenues, use, production,
or contracts, or for any indirect, special or consequential loss or damage whatsoever. Please refer to the Pentair List Price to
know more about terms and conditions applicable to this product.
Release Date Authors Description
A20.02.2019 STF/ARE First edition.
Manufacturer: Pentair International LLC
Avenue de Sevelin 18
1004 Lausanne
Switzerland
Product: 255 / LOGIX 742-762-764

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 5 / 36
EN
2 . Safety

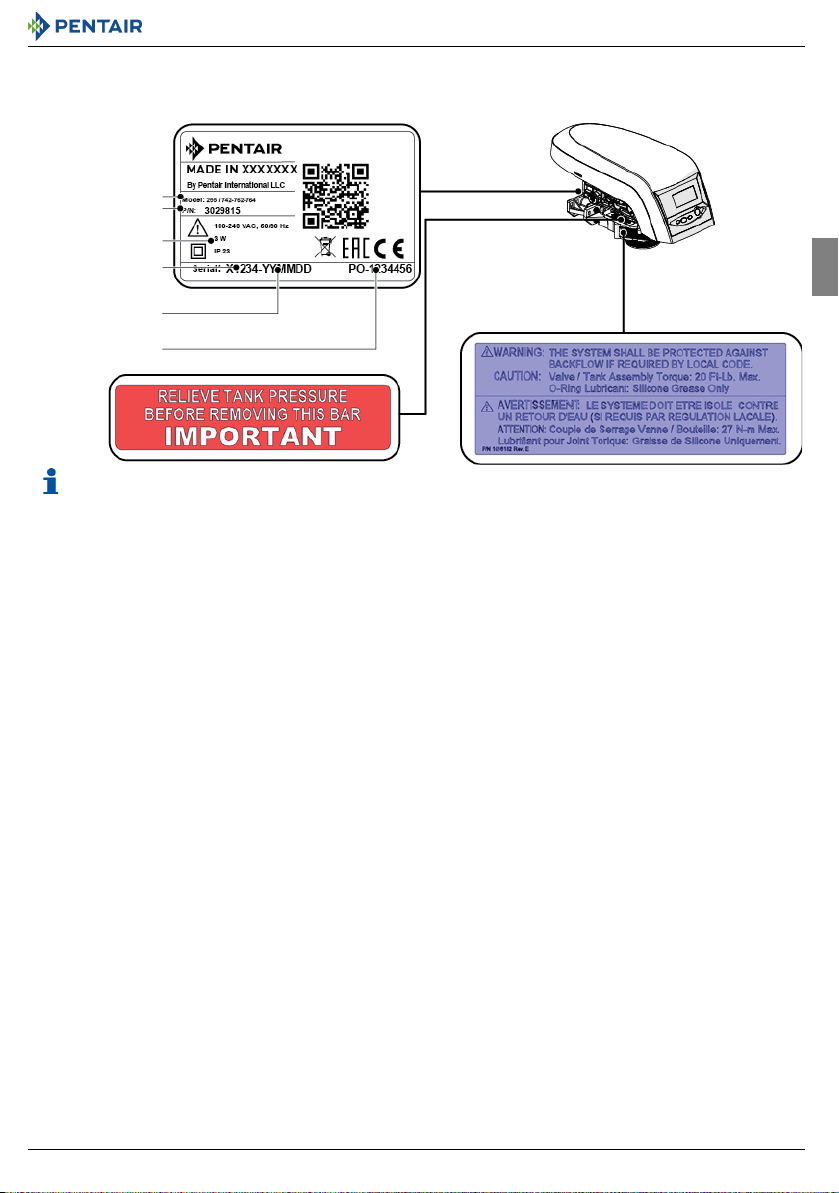

2.1. Serial label location
Note: 
Ensure that the serial label and the safety tags on the device are completely legible and clean. If necessary, replace
them with new tags and put them in the same places.
2.2. Hazards
All the safety and protection instructions contained in this document must be observed in order to avoid serious or permanent
injuries, damage to property or environmental pollution.
At the same time, any other legal regulations, accident prevention and environmental protection measures, as well as any
recognized technical regulations relating to appropriate and risk-free methods of working which apply in the country and place
of use of the device must be adhered to.
Any non-observation of the safety and protection rules, as well as any existing legal and technical regulations, will result in a
risk of temporary or permanent injury, damage to property or environmental pollution.
2.2.1. Personnel
Only qualified and professional personnel, based on their training, experience and instruction as well as their knowledge of the
regulations, the safety rules and operations performed, are authorized to carry out necessary work.
2.2.2. Material
To ensure proper system operation, observe the following points:
• do not remove the locking bar;
• be careful of electrical hazards due to the 230V/12V transformer;
• do not put your fingers in the product (moving parts and residual voltage).
2.3. Hygiene and sanitation
Contact your local dealer and ask for a sanitization treatment if the treated water has an off-taste or an unusual odor.
It is strongly recommended to disinfect the system at least once a year.
3 . Description
3.1. Technical specifications
Pressure............................................ Hydrostatic: 20 bar; Working: 1.38 - 8.27 bar
Water temperature ........................... 2 - 38°C
3.2. Environmental conditions
• Maximum relative humidity 80% for temperatures up to 31°C decreasing linearly to 50% relative humidity at 40°C;
• Main supply voltage fluctuations up to ±10% of the nominal voltage;
• Temperature from 5°C to 40°C;
• Indoor use only.
Installation warning
Locking bar label
Serial label
Production order
Serial number
Production date
Electrical rating
Part number
Model

User Guide 255 / LOGIX 742-762-764
6 / 36 Ref. MKT-UG-021 / A - 20.02.2019
3.3. Description and components location
3.4. Bypassing
If the system is equipped with a bypass and if a problem occurs, turn the valves to bypass the system as shown in the picture
below.
4 . Programming
Note: 
After 30 seconds without a button press, the unit returns to normal operation.
4.1. Basic programming
Note: 
At any time, press to return to the home screen.
Menus are displayed in a defined and incremental order.
Time setting and winter time - summer time change
Day of week
APress when the time of the day is displayed.
→ Time flashes.
BAdjust displayed time with and .
CPress to validate the selection and advance to the next parameter.
DPress .
→ Arrow flashes.
ESelect displayed day with and .
FPress to validate the selection and advance to the next parameter.

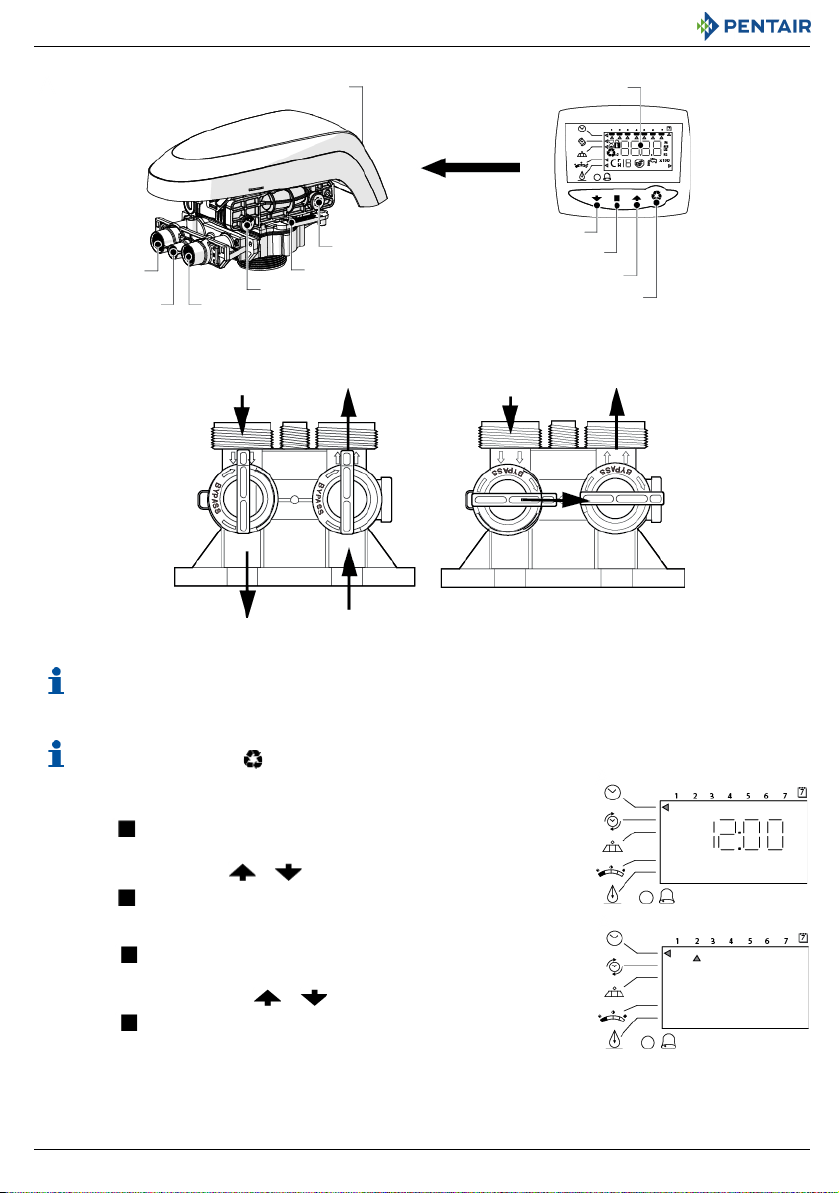

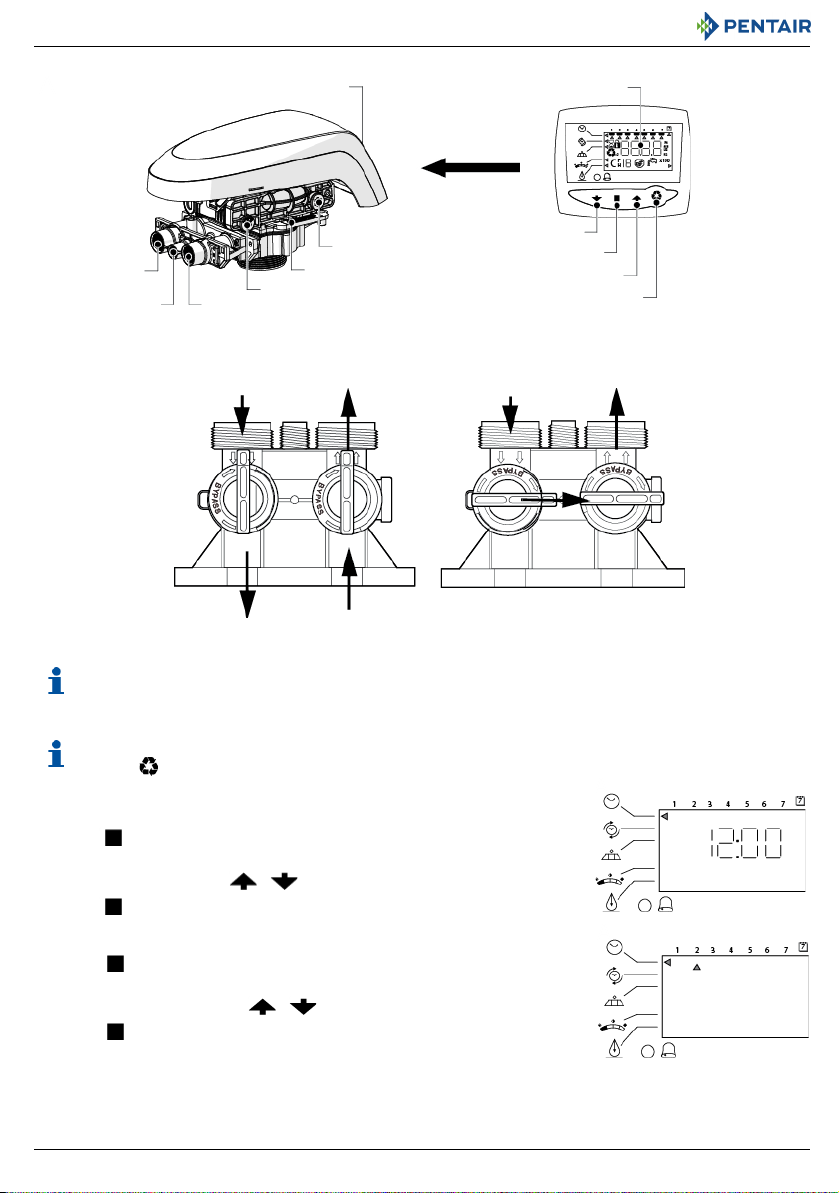

Controller
Outlet
Inlet
Drain Manual REGEN button
UP button
SET button
DOWN button
LCD display
DLFC
Injector screen
Locking bar
Normal
operation
In Bypass
In InOut Out

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 7 / 36
EN
Regeneration time
4.2. History
To access the recorded information, press simultaneously and when the controller is in service mode.
5 . Operation
5.1. Recommendations
• Use only regenerate salts designed for water softening EN973;
• for optimal system operation, the use of clean salt free from impurities is recommended (for example salt pellets);
• do not use ice melt, block, or rock salts;
• the sanitizing process (both with liquid and electrochlorination) introduces chlorine elements which may reduce the life of
the ion exchange resins. Refer to the technical guides for resins in common use, providing necessary checks on the system.
5.2. Manual regeneration
Note: 
The unit returns to normal operation if no buttons are pressed within 30 seconds.
Manual delayed regeneration
6 . Maintenance
Mandatory: 
Cleaning and maintenance shall take place at regular intervals in order to guarantee the proper functioning of the
complete system, and be documented in the Maintenance record book.
Mandatory: 
The maintenance must be done by a professional certified by Pentair, otherwise the warranty will void.
7 . Troubleshooting
Please follow this procedure for any technical support:
ACollect the required information for a technical assistance request.
→ Product identification (see 2.1. Serial label location, page 5 and Original settings, page 2);
→ Error number displayed on the controller;
BContact your local dealer who installed this device (see contact details on last page).
→ Also call him if the water tastes salty, if the water is not softened or if there is no salt consumption.

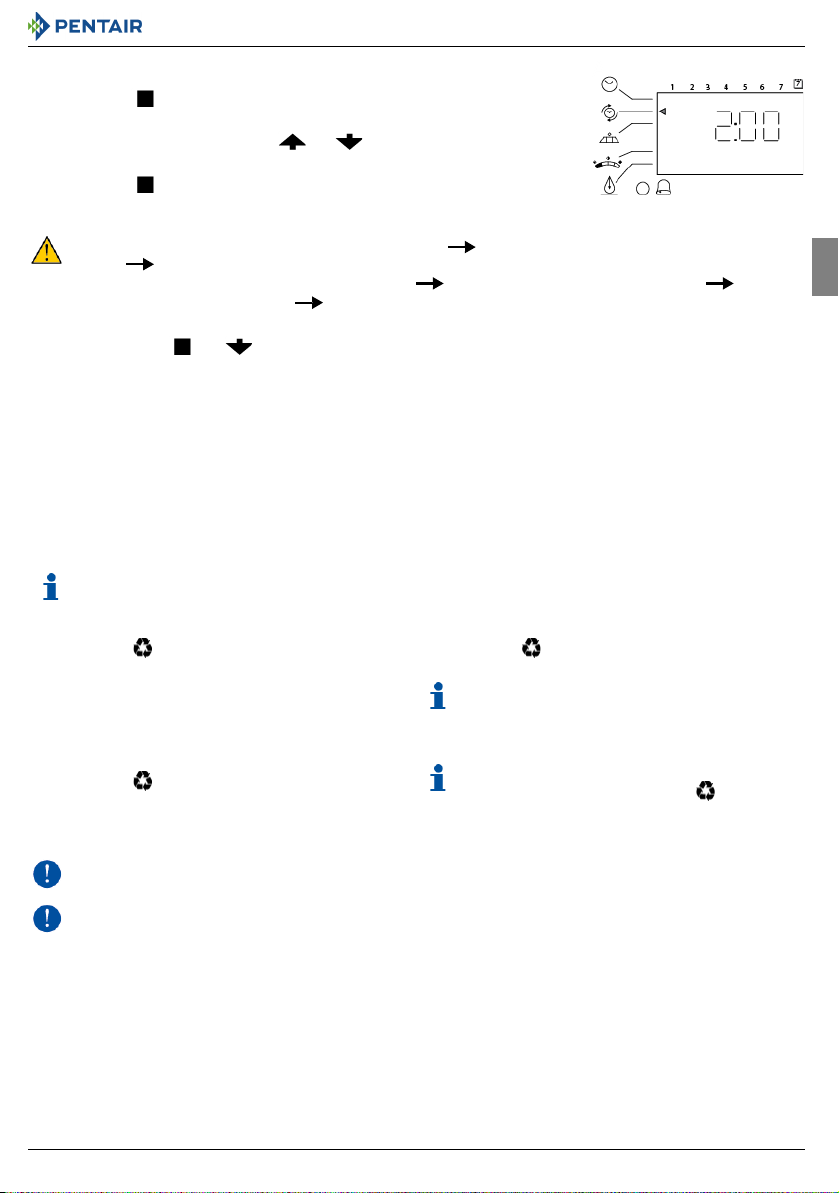

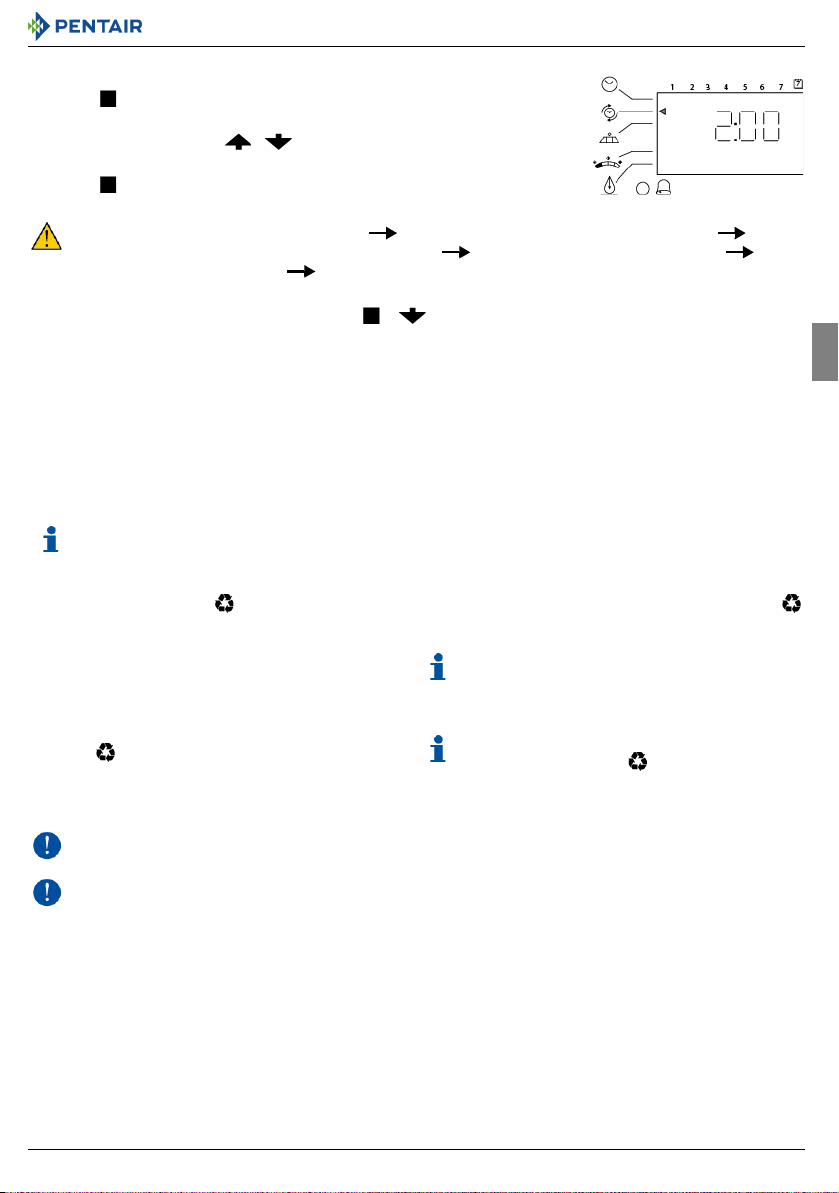

GPress .
→ Regeneration time flashes.
HAdjust displayed time with and .
→ Default setting: 2:00am.
IPress to validate the selection and advance to the next parameter.
The following steps appears after regeneration time, do not modify them :
Days override (762, 764 controllers only) Days between regeneration (742 controller only)
Day of week regeneration (742 controller only) Amount of salt used per regeneration
Estimated system capacity Hardness (762 controller only)
Immediate regeneration
APress and hold for 5 seconds.
→ Regeneration icon displayed.
→ Camshaft starts rotating to cycle C1.
Immediate double regeneration
BWhen cycle C1 starts, press and hold for 5 seconds.
→ x2 icon displayed.
Note: 
The second regeneration begins after current
regeneration completed.
→ The regeneration will start on the scheduled date.
APress .
→ Regeneration icon flashes.
Note: 
To cancel: press again.

User Guide 255 / LOGIX 742-762-764
8 / 36 Ref. MKT-UG-021 / A - 20.02.2019
1 . Généralités
Attention: 
Avant de manipuler le système, chaque utilisateur doit lire et assimiler les instructions contenues dans le présent document.
Les consignes de sécurité doivent être respectées. Conserver ce document pour référence ultérieure.
1.1. Champ d’application de ce document
Le document contient les informations nécessaires à une utilisation appropriée du produit. Il informe l’utilisateur afin de garantir la
bonne exécution des procédures d’utilisation et de maintenance. Ce document n’est pas destiné à l’installateur.
Visitez notre site Web https://www.pentairaquaeurope.com/product-finder/product-type/control-valves pour télécharger le manuel
d’installation.
1.2. Gestion des versions
1.3. Identifiant du fabricant, produit
1.4. Normes applicables
Ce produit est conforme aux réglementations suivantes :
• 2014/35/UE : Directive « Basse tension » ;
• 2006/42/CE : Directive machines ;
• 2014/30/UE : Compatibilité électromagnétique ;
• 2011/65/CE : Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
(RoHS). Et est conforme aux normes techniques suivantes :
Et est conforme aux normes techniques suivantes :
• CEI/EN 60335-1 ;
• CEI 61010-1 ;
• EN 55014-1 ;
• EN 55014-2 ;
• EN 61000-3-2 : 2006 + A1 : 2009 + A2 : 2009;
• EN 61000-3-3 : 2008;
• EN 61000-6-2 : 2005;
• N 61000-6-3 : 2007 + A1 : 2011;
• EN 61326-1.
1.5. Limitation de responsabilité
Dans le cadre du système de qualité Pentair, les produits EMEA bénéficient, sous certaines conditions, d’une garantie du fabricant à
laquelle les clients directs de Pentair peuvent recourir. Les utilisateurs doivent contacter le revendeur de ce produit pour les conditions
applicables et dans le cas d’une éventuelle demande en garantie. Pentair décline toute responsabilité concernant des équipements ins-
tallés par l’utilisateur en amont ou en aval des produits Pentair, ainsi que pour tout procédé ou processus de production installé et rac-
cordé autour de l’installation, voire lié avec celle-ci. Tout dysfonctionnement ou toute défaillance et tout dommage direct ou indirect
résultant de tels équipements ou processus sont également exclus de la garantie. Pentair n’assume aucune responsabilité pour toute
perte ou tout préjudice en matière de profits, de revenus, d’utilisation, de production ou de contrats, ou pour toute perte ou tout dommage
indirect, spécial ou consécutif, quelle qu’en soit la nature. Veuillez consulter la liste de prix de Pentair pour en savoir plus sur les moda-
lités et les conditions applicables au présent produit.
Version Date Auteurs Description
A20.02.2019 STF/ARE Première édition.
Fabricant : Pentair International LLC
Avenue de Sevelin 18
1004 Lausanne
Suisse
Produit : 255 / LOGIX 742-762-764

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 9 / 36
FR
2 . Sécurité
2.1. Emplacement de l’étiquette de série
Information: 
S’assurer que les étiquettes de série et de sécurité sur l’appareil sont parfaitement lisibles et propres. Si nécessaire, les
remplacer par de nouvelles étiquettes à disposer au même endroit.
2.2. Risques
Toutes les instructions de sécurité et de protection contenues dans ce document doivent être respectées afin d’éviter des blessures
graves ou permanentes, des dommages matériels ou une pollution environnementale.
De même, toutes les autres réglementations et mesures de prévention des accidents et de protection de l’environnement, ainsi que tout
règlement technique reconnu relatif aux méthodes de travail sûres et appropriées applicables dans le pays et sur le lieu d’utilisation de
l’appareil doivent être respectés.
Toute violation des règles de sécurité et de protection ou de toute réglementation légale et technique existante pourra entraîner des bles-
sures, dommages matériels ou une pollution environnementale irrémédiables ou temporaires.
2.2.1. Personnel
Seuls des personnels qualifiés et des professionnels dûment formés sont autorisés à exécuter les interventions requises, en fonction de
leur formation, de leur expérience, des instructions reçues et de leur connaissance des règles de sécurité ainsi que des opérations à
réaliser.
2.2.2. Matériel
Afin d’assurer le bon fonctionnement du système, tenir compte des points suivants :
• ne pas retirer la barre de verrouillage ;
• faire attention aux chocs électriques en raison du transformateur 230 V/12 V ;
• ne pas mettre une main dans l’appareil (pièces mobiles et tension résiduelle).
2.3. Hygiène et désinfection
Contacter votre revendeur et demander un traitement de désinfection si l’eau traitée a un mauvais goût ou une odeur inhabituelle.
Il est fortement recommandé de désinfecter le système au moins une fois par an.
3 . Description
3.1. Caractéristiques techniques
Pression..................................................................Hydrostatique : 20 bars ; En service : 1,38 - 8,27 bars
Température de l’eau.............................................2 - 38 °C
3.2. Conditions environnementales
• Humidité relative maximale de 80 % pour des températures allant jusqu’à 31 °C décroissant linéairement à 50 % d’humidité relative
à 40 °C ;
• variations de la tension d’alimentation secteur de ± 10 % de la tension nominale ;
• température de 5 °C à 40 °C ;
• pour utilisation en intérieur uniquement.
Avertissement
d’installation
Étiquette de barre de verrouillage
Étiquette de série
Ordre de production
Numéro de série
Date de production
Caractéristiques
électriques
Référence
Modèle

User Guide 255 / LOGIX 742-762-764
10 / 36 Ref. MKT-UG-021 / A - 20.02.2019
3.3. Description et emplacement des composants
3.4. By-pass
Si le système est équipé d’un by-pass et si un problème survient, placer en mode by-pass afin de contourner le système, comme illustré
ci-dessous.
4 . Programmation
Information: 
Après 30 secondes sans pression sur un bouton, l’appareil reprend son fonctionnement normal.
4.1. Programmation de base
Information: 
À tout moment, presser pour revenir à l’écran d’accueil.
Les menus sont affichés dans un ordre incrémentiel défini.
Réglage de l’heure et changement heure d’hiver/heure d’été
Jour de la semaine
APresser lorsque l’heure du jour est affichée.
→ L’heure clignote.
BRégler l’heure affichée avec et .
CPresser pour valider la sélection et passer au paramètre suivant.
DPresser .
→ La flèche clignote.
ESélectionner le jour affiché avec et .
FPresser pour valider la sélection et passer au paramètre suivant.
Contrôleur
Sortie
Entrée
Sortie à l’égout Bouton de régénération manuelle
Bouton haut
Bouton de réglage
Bouton bas
Affichage LCD
DLFC
Filtre d’injecteur
Barre de verrouillage
Fonctionnement
normal
En mode
by-pass
Entrée EntréeSortie Sortie

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 11 / 36
FR
Heure de régénération
4.2. Historique
Pour accéder aux informations enregistrées, presser simultanément et lorsque le contrôleur est en mode service.
5 . Fonctionnement
5.1. Recommandations
• Utiliser seulement des sels de régénération conçus pour l’adoucissement de l’eau EN 973 ;
• pour un fonctionnement optimal du système, l’utilisation de sel propre et sans impuretés est recommandée (pastilles de sel par
exemple) ;
• ne pas utiliser de sel de fonte de glace, de blocs de sel ou de sels de roche ;
• le processus de désinfection (à la fois liquide et par électrochloration) introduit des éléments de chlore qui peuvent réduire la durée
de vie des résines échangeuses d’ions. Se reporter aux guides techniques pour les résines utilisées communément et prévoir les
contrôles nécessaires sur le système.
5.2. Régénération manuelle
Information: 
L’appareil reprend son fonctionnement normal si aucun bouton n’est pressé pendant 30 secondes.
Régénération manuelle retardée
6 . Maintenance
Obligation: 
Le nettoyage et la maintenance auront lieu à des intervalles réguliers afin de garantir le bon fonctionnement du système
complet et ils seront documentés dans le carnet de maintenance.
Obligation: 
La maintenance doit être réalisée par un professionnel agréé par Pentair, sinon cela annulera la garantie.
7 . Dépannage
Suivre cette procédure pour toute assistance technique :
ACollecter les informations nécessaires à une demande d’assistance technique.
→ Identification du produit (voir 2.1. Emplacement de l’étiquette de série, page 9 et Original settings, page 2) ;
→ Numéro d’erreur affiché sur le contrôleur ;
BContacter le revendeur local qui a installé cet appareil (voir les coordonnées en dernière page).
→ L’appeler aussi en cas de goût salé de l’eau, d’eau non adoucie ou en l’absence de consommation de sel.
GPresser .
→ L’heure de régénération clignote.
HRégler l’heure affichée avec et .
→ Réglage par défaut : 2:00 am.
IPresser pour valider la sélection et passer au paramètre suivant.
Les étapes suivantes apparaissent après l’heure de régénération, il ne faut pas les modifier :
Forçage calendaire (contrôleurs 762, 764 uniquement) Jours entre les régénérations (contrôleur 742 uniquement)
Régénération en mode « jour de la semaine » (contrôleur 742 uniquement) Quantité de sel utilisée par régénéra-
tion
Capacité du système estimée Dureté (contrôleur 762 uniquement)
Régénération immédiate
APresser et maintenir enfoncé pendant 5 secondes.
→ Icône de régénération affichée.
→ L’arbre à cames commence à tourner pour passer au cycle
C1.
Double régénération immédiate
BLorsque le cycle C1 démarre, presser et enfoncer pen-
dant 5 secondes.
→ Icône x2 affichée.
Information: 
La deuxième régénération commence une fois la régénéra-
tion courante terminée.
→ La régénération débute à la date programmée.
APresser .
→ L’icône de régénération clignote.
Information: 
Pour annuler : presser de nouveau .

User Guide 255 / LOGIX 742-762-764
12 / 36 Ref. MKT-UG-021 / A - 20.02.2019
1 . Allgemeines
Achtung: Jeder Benutzer muss vor der Handhabung der Anlage die Anweisungen in diesem Dokument lesen und verste-
hen. Die Sicherheitshinweise müssen beachtet werden. Bewahren Sie dieses Dokument zum späteren Nachschlagen auf.
1.1. Dokumentationsumfang
Die Dokumentation beinhaltet notwendige Informationen für die sachgerechte Nutzung des Systems. Sie enthält Benutzerinformationen
zur Gewährleistung effizienter Betriebs- und Wartungsverfahren. Dieses Dokument ist nicht für den Installateur bestimmt.
Besuchen Sie zum Download des Installationshandbuchs unsere Webseite: https://www.pentairaquaeurope.com/product-finder/pro-
duct-type/control-valves.
1.2. Versionsverwaltung
1.3. Herstellerkennzeichnung, Produkt
1.4. Anwendbare Normen
Dieses Produkt entspricht folgenden Richtlinien:
• 2014/35/EU: Niederspannungsrichtlinie;
• 2006/42/EG: Maschinenrichtlinie;
• 2014/30/EU: Elektromagnetische Verträglichkeit;
• 2011/65/EG: Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten. Erfüllt die nachfolgenden techni-
schen Normen.
Und entspricht den folgenden technischen Normen:
• IEC/EN 60335-1;
• IEC 61010-1;
• EN 55014-1;
• EN 55014-2;
• EN 61000-3-2: 2006 + A1: 2009 + A2: 2009;
• EN 61000-3-3: 2008;
• EN 61000-6-2: 2005;
• N 61000-6-3: 2007 + A1: 2011;
• EN 61326-1.
1.5. Haftungsbeschränkung
Pentair Quality System EMEA-Produkte genießen unter bestimmten Voraussetzungen eine Herstellergarantie, die von Pentair-Direkt-
kunden beansprucht werden kann. Benutzer sollten sich für die geltenden Bedingungen und im Falle eines eventuellen Garantieanspru-
ches an den Verkäufer des Produktes wenden. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair-Produkten vor-
oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit die-
ser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse entstehen, sind ebenfalls
von der Garantie ausgeschlossen. Pentair übernimmt keinerlei Haftung für jegliche Verluste oder Schäden in Bezug auf entgangene
Gewinne, Einnahmen, Nutzung, Produktion oder Verträge oder jegliche indirekte, besondere Schäden, Folgeschäden oder sonstige Schä-
den. Weitere Informationen zu den für dieses Produkt geltenden Allgemeinen Geschäftsbedingungen finden Sie in der Pentair-Preisliste.
Release Datum Autoren Beschreibung
A20.02.2019 STF/ARE Erste Version.
Hersteller: Pentair International LLC
Avenue de Sevelin 18
1004 Lausanne
Schweiz
Produkt: 255 / LOGIX 742-762-764

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 13 / 36
DE
2 . Sicherheit
2.1. Position des Typenschilds
Information: 
Stellen Sie sicher, dass Typenschild und Sicherheitsschilder am Gerät sauber und vollständig lesbar sind. Wenn erforderlich,
ersetzen Sie sie durch neue Schilder an derselben Stelle.
2.2. Gefahren
Sämtliche in diesem Dokument enthaltenen Sicherheits- und Schutzanweisungen müssen beachtet werden, um schwerwiegende Ver-
letzungen oder bleibende Personenschäden sowie Sachschäden oder Umweltschäden zu vermeiden.
Gleichzeitig müssen sämtliche weiteren gesetzlichen Bestimmungen, Unfall- und Umweltschutzmaßnahmen sowie sämtliche anerkann-
ten technischen Bestimmungen hinsichtlich geeigneter und risikofreier Arbeitsverfahren, die im jeweiligen Nutzungsland und -ort des
Geräts gelten, beachtet werden.
Bei Nichtbeachten der Sicherheits- und Schutzbestimmungen sowie jeglicher bestehender gesetzlicher und technischer Vorschriften
besteht die Gefahr von vorübergehenden Verletzungen oder bleibenden Personenschäden sowie von Sach- und Umweltschäden.
2.2.1. Personal
Nur qualifiziertes, ausreichend geschultes und erfahrenes Fachpersonal mit Kenntnis der Bestimmungen, Sicherheits- und Betriebs-
vorschriften darf die erforderlichen Arbeiten durchführen.
2.2.2. Material
Zur Gewährleistung eines ordnungsgemäßen Betriebs des Systems beachten Sie die folgenden Punkte:
• entfernen Sie nicht die Sicherheitsverriegelung;
• Vorsicht vor elektrischen Gefahren durch den 230V-/12V-Transformator;
• greifen Sie nicht mit den Fingern in das Gerät (bewegliche Teile und Restspannung).
2.3. Hygiene und Desinfektion
Wenden Sie sich an Ihren lokalen Händler und bitten Sie um die Durchführung einer Desinfektion, wenn das aufbereitete Wasser
Geschmacks- oder Geruchsveränderungen aufweist.
Es wird dringend empfohlen, das System mindestens einmal jährlich zu desinfizieren.
3 . Beschreibung
3.1. Technische Kenndaten
Druck ......................................................................Hydrostatischer Druck: 20 bar; In Betrieb: 1,38 - 8,27 bar
Wassertemperatur .................................................2 - 38°C
3.2. Umgebungsbedingungen
• Maximale relative Luftfeuchtigkeit 80% für Temperaturen bis 31°C, linear abnehmend bis 50% relative Luftfeuchtigkeit bei 40°C;
• Netzspannungsschwankungen bis ±10% der Nennspannung;
• Temperatur von 5°C bis 40°C;
• nur für die Verwendung in Innenräumen.
Warnhinweis für die
Installation
Etikett Sicherheitsverriegelung
Typenschild
Produktionsauftrag
Seriennummer
Produktionsdatum
Elektrische
Nenngrößen
Teilenummer
Modell

User Guide 255 / LOGIX 742-762-764
14 / 36 Ref. MKT-UG-021 / A - 20.02.2019
3.3. Beschreibung und Position der Komponenten
3.4. Bypass
Wenn das System mit einem Bypass ausgestattet ist und ein Problem auftritt, stellen Sie die Ventile so ein, dass die Anlage umgangen
wird, wie in der nachstehenden Abbildung dargestellt.
4 . Programmierung
Information: 
Nach 30 Sekunden ohne Betätigung einer Taste kehrt die Einheit in den Normalbetrieb zurück.
4.1. Grundprogrammierung
Information: 
Drücken Sie , um jederzeit zum Startfenster zurückzukehren.
Die Menüs werden in einer festgelegten und aufsteigenden Reihenfolge angezeigt.
Einstellen der Uhrzeit und Umstellen von Winter-/Sommerzeit
Wochentag
ADrücken Sie , wenn die Uhrzeit angezeigt wird.
→ Die Uhrzeit blinkt.
BPassen Sie die angezeigte Uhrzeit mit und an.
CDrücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelan-
gen.
DDrücken Sie .
→ Der Pfeil blinkt.
EWählen Sie den angezeigten Wochentag mit und aus.
FDrücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu
gelangen.
Steuerung
Auslass
Einlass
Abfluss Taste für manuelle Regeneration
Aufwärtstaste
Einstelltaste
Abwärtstaste
LCD-Display
DLFC
Injektorsieb
Sicherheitsverriegelung
Normalbetrieb Im Bypass-
Modus
Einlass EinlassAuslass Auslass

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 15 / 36
DE
Regenerationszeit
4.2. Verlauf
Drücken Sie gleichzeitig und , wenn sich die Steuerung im Betriebsmodus befindet, um auf die aufgezeichneten Informationen
zuzugreifen.
5 . Betrieb
5.1. Empfehlungen
• Verwenden Sie ausschließlich Regenerationssalze für die Wasserenthärtung gemäß EN973;
• für einen optimalen Systembetrieb wird die Verwendung reiner Salze ohne Verunreinigungen empfohlen (zum Beispiel Salz-
Granulat);
• verwenden Sie kein Streu-, Block- oder Steinsalz;
• während des Desinfektionsvorgangs (sowohl bei Flüssig- als auch bei Elektrochlorung) werden Chlorelemente freigesetzt, welche
die Lebensdauer der Ionenaustauschharze verkürzen können. Beachten Sie die technischen Hinweise für handelsübliche Harze, um
die erforderlichen Systemprüfungen durchzuführen.
5.2. Manuelle Regeneration
Information: 
Wenn 30 Sekunden keine Taste betätigt wird, kehrt die Anlage in den Normalbetrieb zurück.
Manuelle zeitverzögerte Regeneration
6 . Wartung
Verpflichtung: 
Um ein einwandfreies Funktionieren des gesamten Systems zu gewährleisten, müssen Reinigung und Wartung in regelmä-
ßigen Intervallen erfolgen und in den Wartungsaufzeichnungen dokumentiert werden.
Verpflichtung: 
Die Wartung muss durch einen von Pentair zertifizierten Fachmann erfolgen, andernfalls verliert die Garantie ihre Gültigkeit.
7 . Troubleshooting
Bitte befolgen Sie für sämtliche Kundendienstanfragen diese Vorgehensweise:
ATragen Sie die für eine Anfrage um technische Unterstützung erforderlichen Informationen zusammen.
→ Produktbezeichnung (siehe 2.1. Position des Typenschilds, Seite 13 und Original settings, Seite 2);
→ An der Steuerung angezeigte Fehlernummer;
BKontaktieren Sie Ihren lokalen Händler, der das Gerät installiert hat (siehe Kontaktdetails auf der letzten Seite).
→ Kontaktieren Sie diesen ebenfalls, wenn das Wasser einen salzigen Geschmack hat, es nicht enthärtet wird oder kein Salz ver-
braucht wird.
GDrücken Sie .
→ Die Regenerationszeit blinkt.
HPassen Sie die angezeigte Uhrzeit mit und an.
→ Standardmäßige Einstellung: 2:00 am.
IDrücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelan-
gen.
Die folgenden Schritte erscheinen nach der Regenerationszeit, ändern Sie sie nicht:
Tage bis Zwangsregeneration (nur bei Steuerungen 762, 764) Tage zwischen Regenerationen (nur bei Steuerung
742)
Regeneration nach Wochentag (nur bei Steuerung 742) Pro Regeneration verwendete Salzmenge
Voraussichtliche Systemkapazität Härte (nur bei Steuerung 762)
Sofortige Regeneration
ADrücken Sie 5 Sekunden lang.
→ Das Regenerationssymbol wird angezeigt.
→ Die Nockenwelle bewegt sich in Zyklusstellung C1.
Sofortige zweifache Regeneration
BDrücken Sie 5 Sekunden lang, wenn Zyklus C1 beginnt.
→ Symbol x2 wird angezeigt.
Information: 
Die zweite Regeneration beginnt, wenn die aktuelle Rege-
neration abgeschlossen ist.
→ Die Regeneration beginnt zum geplanten Datum.
ADrücken Sie .
→ Das Regenerationssymbol blinkt.
Information: 
Zum Abbrechen: drücken Sie erneut auf .

User Guide 255 / LOGIX 742-762-764
16 / 36 Ref. MKT-UG-021 / A - 20.02.2019
1 . Cuestiones generales
Atención: Antes de manejar el sistema, cada usuario deberá leer y comprender las instrucciones incluidas en este docu-
mento. Deben respetarse las instrucciones de seguridad. Conserve este documento para futuras consultas.
1.1. Alcance de la documentación
La documentación proporciona la información necesaria para el uso correcto del sistema. Informa al usuario para garantizar una ejecu-
ción eficaz de los procesos de funcionamiento o mantenimiento. Este documento no está destinado al instalador.
Visite nuestro sitio web https://www.pentairaquaeurope.com/product-finder/product-type/control-valves para descargar el manual de
instalador.
1.2. Gestión de versiones
1.3. Identificador de fabricante, producto
1.4. Normas aplicables
Este producto cumple las directrices siguientes:
• 2014/35/UE: Directiva en materia de baja tensión;
• 2006/42/CE: Directiva en materia de maquinaria;
• 2014/30/UE: Compatibilidad electromagnética;
• 2011/65/EC: Restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (RoHS). Cumple las normas
técnicas siguientes:
Y cumple las normas técnicas siguientes:
• IEC/EN 60335-1;
• IEC 61010-1;
• EN 55014-1;
• EN 55014-2;
• EN 61000-3-2: 2006 + A1: 2009 + A2: 2009;
• EN 61000-3-3: 2008;
• EN 61000-6-2: 2005;
• N 61000-6-3: 2007 + A1: 2011;
• EN 61326-1.
1.5. Límite de responsabilidad
Los productos Pentair Quality System EMEA están cubiertos en determinadas condiciones por una garantía del fabricante que puede ser
reclamada por los clientes directos de Pentair. Los usuarios deberán ponerse en contacto con el distribuidor de este producto para cono-
cer las condiciones aplicables y en caso de una potencial reclamación dentro de la garantía. Pentair declina toda responsabilidad en caso
de equipos instalados por el usuario en secciones anteriores o posteriores al punto de instalación de los productos Pentair, así como en
caso de procesos/procesos de producción instalados y conectados en torno a la instalación o relacionados de algún modo con ella. Las
perturbaciones, los fallos o los daños directos o indirectos provocados por dichos equipos o procesos también quedan excluidos de la
garantía. Asimismo, Pentair declina toda responsabilidad por cualquier daño o pérdida de beneficios, ingresos, uso, producción o con-
tratos o por cualquier pérdida o daño indirecto, especial o emergente que pudiera tener lugar. Consulte la tarifa de precios de Pentair
para obtener información adicional sobre los términos y condiciones aplicables a este producto.
Versión Fecha Autores Descripción
A20.02.2019 STF/ARE Primera edición.
Fabricante: Pentair International LLC
Avenue de Sevelin 18
1004 Lausana
Suiza
Producto: 255 / LOGIX 742-762-764

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 17 / 36
ES
2 . Seguridad
2.1. Ubicación de la etiqueta serie
Información: 
Asegúrese de que las etiquetas serie y de seguridad del dispositivo sean totalmente legibles y estén limpias. En caso nece-
sario, sustitúyalas por etiquetas nuevas y colóquelas en los mismos lugares.
2.2. Peligros
Deberán respetarse todas las instrucciones de seguridad y protección contenidas en este documento a fin de evitar lesiones temporales
o permanentes, daños materiales o contaminación medioambiental.
Al mismo tiempo, deberán respetarse todas las normativas legales y medidas de protección medioambiental y de prevención de acciden-
tes, así como cualquier normativa técnica reconocida relativa a los métodos de trabajo adecuados y libres de riesgos aplicables en el país
y en el lugar de uso del dispositivo.
El incumplimiento de cualquier regla de seguridad y protección, además de cualquier normativa técnica y legal en vigor, conllevará ries-
gos de sufrir lesiones temporales o permanentes, daños materiales y contaminación medioambiental.
2.2.1. Personal
Solo personal cualificado y profesional, apoyándose en su formación, experiencia y especialización, además de sus conocimientos de la
normativa, las normas de seguridad y las operaciones realizadas, cuenta con la autorización pertinente para llevar a cabo las tareas
necesarias.
2.2.2. Material
Para garantizar un correcto funcionamiento del sistema, respete los puntos siguientes:
• No retire la barra de bloqueo.
• Tenga cuidado con los riesgos eléctricos derivados del transformador 230 V/12 V.
• No introduzca los dedos en el sistema (componentes móviles y tensión residual).
2.3. Higiene y saneamiento
Contacte con su distribuidor local y solicite un tratamiento de desinfección si el agua tratada presenta un sabor o un olor desagradables.
Se recomienda encarecidamente desinfectar el sistema al menos una vez al año.
3 . Descripción
3.1. Especificaciones técnicas
Presión....................................................................Hidrostática: 20 bares; De trabajo: 1,38 - 8,27 bares
Temperatura del agua............................................2 - 38 °C
3.2. Condiciones ambientales
• Humedad relativa máxima de un 80 % para temperaturas de hasta 31 °C, reduciéndose linealmente hasta un 50 % de humedad rela-
tiva a 40 °C.
• Fluctuaciones de tensión en la alimentación principal de hasta el ±10 % de la tensión nominal.
• Temperatura desde 5 °C hasta 40 °C.
• Solo para uso en interiores.
Advertencia de instalación
Etiqueta de la barra de bloqueo
Etiqueta serie
Pedido de producción
Número de serie
Fecha de producción
Alimentación
eléctrica
Número de referencia
Modelo

User Guide 255 / LOGIX 742-762-764
18 / 36 Ref. MKT-UG-021 / A - 20.02.2019
3.3. Descripción y ubicación de los componentes
3.4. Uso de bypass
Si el sistema está equipado con un bypass y ocurre un problema, gire las válvulas para derivar el sistema, tal y como se indica en la ima-
gen siguiente.
4 . Programación
Información: 
Si transcurren 30 segundos sin que se pulse ningún botón la unidad vuelve a su funcionamiento normal.
4.1. Programación básica
Información: 
Pulse para volver a la pantalla de inicio en cualquier momento.
Los menús se muestran en un orden incremental definido.
Configuración de la hora y el cambio entre el horario de invierno y de verano
Día de la semana
APulse cuando aparezca la hora del día.
→ La hora parpadea.
BAjuste la hora mostrada con y .
CPulse para validar la selección y avanzar al parámetro siguiente.
DPulse .
→ Parpadea la flecha.
ESeleccione el día mostrado con y .
FPulse para validar la selección y avanzar al parámetro siguiente.
Programador
Salida
Entrada
Desagüe Botón de regeneración manual (REGEN)
Botón arriba (UP)
Botón ajustar (SET)
Botón abajo (DOWN)
Pantalla LCD
DLFC
Filtro de inyector
Barra de bloqueo
Funcionamiento
normal
Con bypass
Entrada EntradaSalida Salida

User Guide 255 / LOGIX 742-762-764
Ref. MKT-UG-021 / A - 20.02.2019 19 / 36
ES
Hora de regeneración
4.2. Historial
Para acceder a la información almacenada pulse a la vez y cuando el programador esté en el modo de servicio.
5 . Funcionamiento
5.1. Recomendaciones
• Utilice únicamente sales de regeneración diseñadas específicamente para la descalcificación del agua según EN973.
• Para un funcionamiento óptimo del sistema, se recomienda el uso de sal limpia y libre de impurezas (por ejemplo, sal en pellets).
• No use sal para hielo y nieve ni sal en bloques ni rocas.
• El proceso de esterilización (tanto con líquido como con producción electrónica de cloro) introduce compuestos clorados que pueden
reducir la vida útil de las resinas intercambiadoras de iones. Consulte las guías técnicas para conocer las resinas de uso común,
para realizar las comprobaciones necesarias en el sistema.
5.2. Regeneración manual
Información: 
La unidad volverá al funcionamiento normal si no se pulsa ningún botón durante 30 segundos.
Regeneración manual retardada
6 . Mantenimiento
Obligatorio: 
La limpieza y el mantenimiento tendrán lugar a intervalos regulares para garantizar el correcto funcionamiento del sistema
al completo y se documentará en el libro de registro de mantenimiento.
Obligatorio: 
El mantenimiento debe realizarlo un profesional certificado por Pentair; de lo contrario la garantía quedará anulada.
7 . Solución de problemas
Siga este procedimiento para solicitar asistencia técnica:
ARecopile la información necesaria para una solicitud de asistencia técnica.
→ Identificación del producto (véase 2.1. Ubicación de la etiqueta serie, página 17 y Original settings, página 2);
→ Número de error mostrado en el programador;
BContacte con el distribuidor local encargado de instalar este dispositivo (véanse datos de contacto en la última página).
→ También deberá llamarle si el agua tiene un sabor salado, si el agua no se ha descalcificado o si no se produce consumo de sal.
GPulse .
→ Parpadea la hora de regeneración.
HAjuste la hora mostrada con y .
→ Configuración predeterminada: 2:00 am.
IPulse para validar la selección y avanzar al parámetro siguiente.
Los pasos siguientes aparecen tras la hora de regeneración. No los modifique:
Días de forzado (solo programadores 762, 764 ) Días entre regeneraciones (solo programador 742)
Regeneración por día de la semana (solo programador 742) Cantidad de sal usada por regeneración
Capacidad estimada del sistema Dureza (solo programador 762)
Regeneración inmediata
APulse y mantenga pulsado durante 5 segundos.
→ Aparece el icono de regeneración.
→ El árbol de levas empieza a girar hasta el ciclo C1.
Doble regeneración inmediata
BCuando empiece el ciclo C1 pulse y mantenga pulsado
durante 5 segundos.
→ Aparece el icono x2.
Información: 
La segunda regeneración empieza cuando acaba la que
está en curso.
→ La regeneración comenzará en la fecha programada.
APulse .
→ Parpadea el icono de regeneración.
Información: 
Para anular: vuelva a pulsar .

User Guide 255 / LOGIX 742-762-764
20 / 36 Ref. MKT-UG-021 / A - 20.02.2019
1 . Generalità
Attenzione: 
Prima di manipolare il sistema, l'utente deve leggere e comprendere le istruzioni riportate in questo documento. Rispettare
le prescrizioni di sicurezza. Conservare il presente documento per futura consultazione.
1.1. Finalità della documentazione
La documentazione fornisce le informazioni necessarie all'utilizzo corretto del sistema e informa l'utente sulle procedure d'uso e manu-
tenzione. Questo documento non è destinato agli installatori.
Visitare il nostro sito web https://www.pentairaquaeurope.com/product-finder/product-type/control-valves per scaricare il manuale di
installazione.
1.2. Gestione delle versioni
1.3. Identificativo costruttore, prodotto
1.4. Norme applicabili
Questo prodotto è conforme ai regolamenti che seguono:
• 2014/35/UE: Direttiva bassa tensione;
• 2006/42/CE: Direttiva macchine;
• 2014/30/UE: Direttiva sulla compatibilità elettromagnetica;
• 2011/65/CE: Restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS). Confor-
mità ai seguenti standard tecnici:
E risponde ai seguenti standard tecnici:
• IEC/EN 60335-1
• IEC 61010-1
• EN 55014-1;
• EN 55014-2;
• EN 61000-3-2: 2006 + A1: 2009 + A2: 2009;
• EN 61000-3-3: 2008;
• EN 61000-6-2: 2005;
• N 61000-6-3: 2007 + A1: 2011;
• EN 61326-1.
1.5. Limitazione di responsabilità
I prodotti Pentair Quality System EMEA sono corredati da una garanzia costruttore che, in determinate condizioni, può essere fatta valere
dai clienti diretti di Pentair. Per le condizioni applicabili e in caso di reclamo in garanzia, gli utenti devono contattare il fornitore di questo
prodotto. Pentair non si assume responsabilità per le apparecchiature installate dall'utente a monte o a valle dei prodotti Pentair né per
i processi/processi di produzione circostanti l'installazione o a questa legati. Dalla garanzia sono esclusi anche malfunzionamenti, guasti
e danni diretti o indiretti provocati da tali apparecchiature o processi. Pentair non si assume alcuna responsabilità per perdite di profitti,
ricavi, uso, produzione, contratti o di qualunque altro tipo né per danni indiretti, speciali o consequenziali di qualsivoglia genere. Per ulte-
riori informazioni sui termini e le condizioni applicabili a questo prodotto, fare riferimento al Listino prezzi Pentair.
Versione Data Autori Descrizione
A20.02.2019 STF/ARE Prima edizione.
Costruttore: Pentair International LLC
Avenue de Sevelin 18
1004 Lausanne
Svizzera
Prodotto: 255 / LOGIX 742-762-764
