PEUGEOT EnergySaw-254B2 Installation and operating instructions

EnergySaw-254B2
132001-3-Manual-H-20170518 MPO
USING MANUAL (Original manual translation):
MANUAL (Traducción del original):
MANUAL (Traduzione dell’avvertenza originale):
MANUAL (Tradução do manual original):
HANDBOEK (Vertaling van het oorspronkelijke):
MANUEL D UTILISATION (Notice originale) : Scie de table
Table saw
Sierra de mesa
Serra da tabela
Sega da banco
Tafelzaag
EN
ES
IT
PT
NL
FR

02
01
03 06
07
14
08
15
04 05
FIG. A & B

16
17
14
14
a
b
B
A
C
01 07
13
x4
x2
x2
x16
x4 x4
x2
18 19
Contenu du carton
Inhoud van de doos
Conteúdo da caixa
Contenido de la caja
Contenuto della confezione
Contents of the box
FIG. C

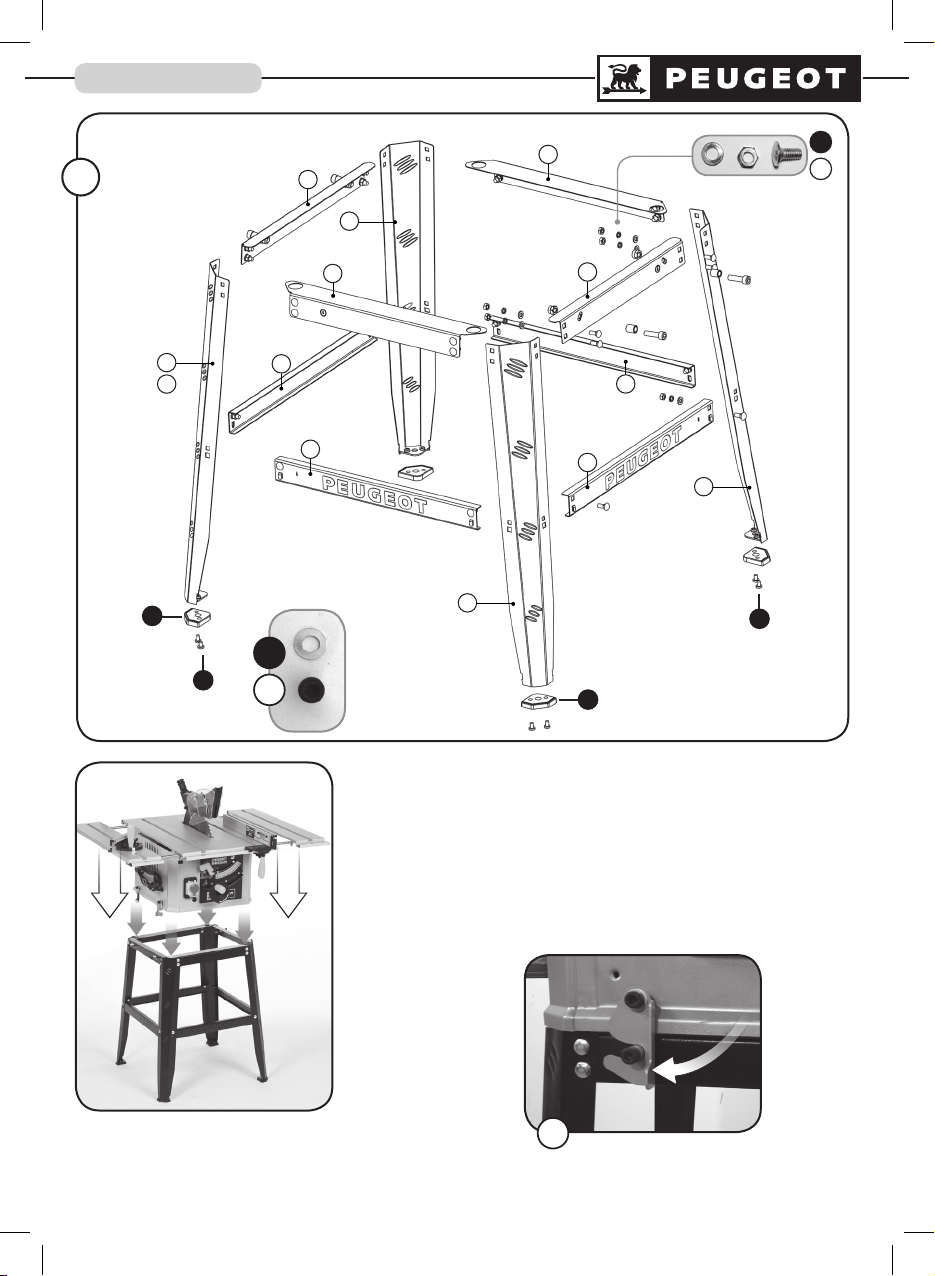

Montage du chassis
Montage frame
Marco de montaje
Estrutura de montagem
Telaio di montaggio
Mounting frame
a
B
A
B
b
b
a
C
C
C
C
x4 A
FIG. D
18
19
19
18
17
x24
Serrage de la machine sur son chassis
Spannen van de machine op het frame
La sujeción de la máquina en su marco
Aperto da máquina na sua moldura
Bloccaggio della macchina sul telaio
Clamping of the machine on its frame
x4
18
x4
01

Montage des extensions - Installatie van extensies - Instalación de extensiones - Instalação de extensões -
Installazione delle estensioni - Installation of extensions
STOP
STOP
13
04
FIG. D
03
x2
x2
x3

FIG. D
04
2 mm
x3
Lame 48 dents pastilles de carbure
Blade 48 tanden hardmetalen wisselplaten
Hoja de 48 dientes de carburo de insertos
Insere lâmina de 48 dentes de metal duro
48 T blade
Lama 48 denti
801345
Lame 60 dents pastilles de carbure
Blade 60 tanden hardmetalen wisselplaten
Hoja de 60 dientes de carburo de insertos
Insere lâmina de 60 dentes de metal duro
60 T blade
Lama 60 denti
801346
Lame 80 dents pastilles de carbure
Blade 80 tanden hardmetalen wisselplaten
Hoja de 80 dientes de carburo de insertos
Insere lâmina de 80 dentes de metal duro
80 T blade
Lama 80 denti
801347
OPTION

FIG. E

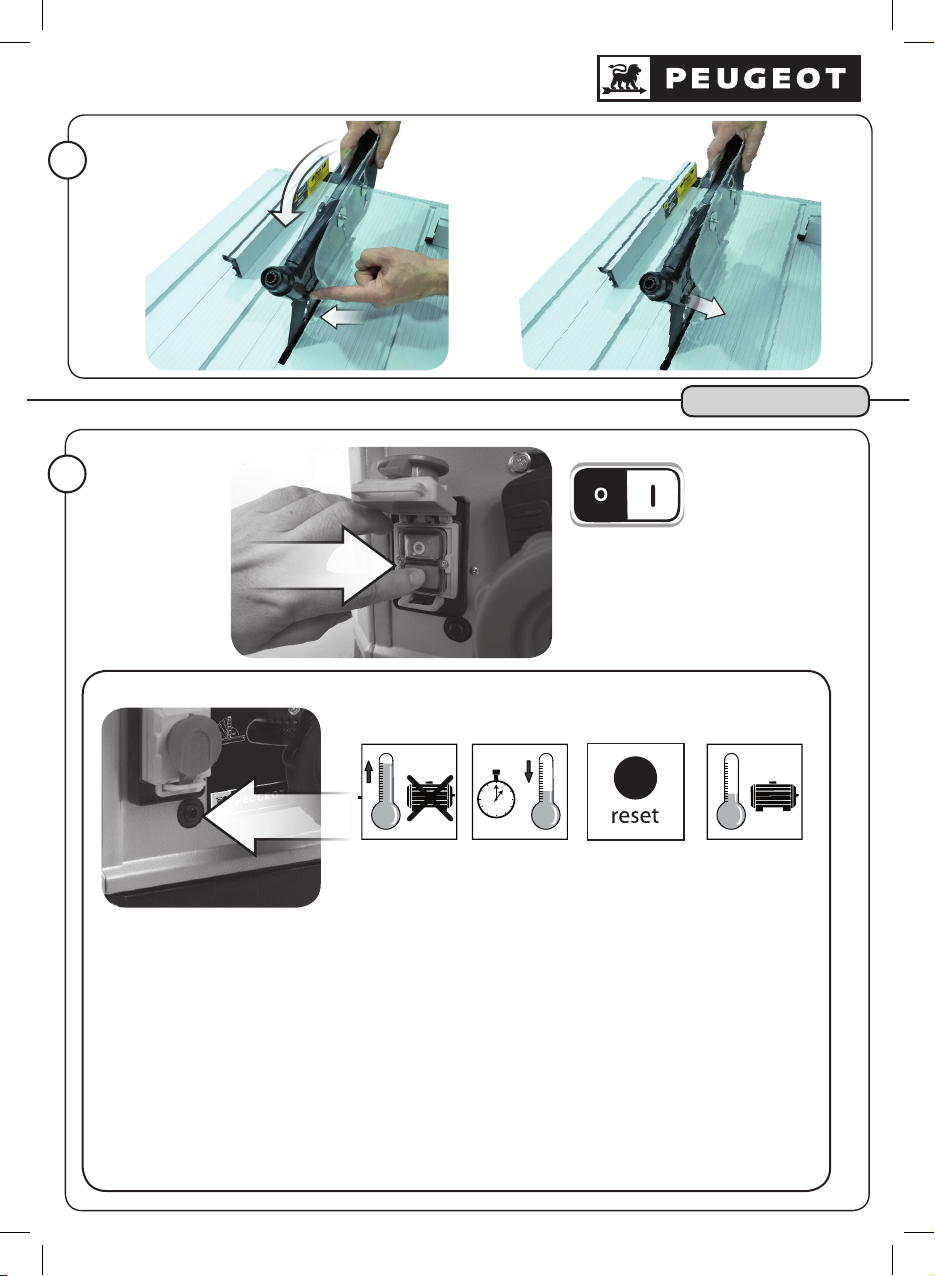

Cette machine est équipée d’une protection thermique. En cas de surchauffe du moteur celui ci s’arrête automatiquement. Pour le
redémarrer, il faut attendre T minutes afin qu’il puisse refroidir, enclencher le bouton de réarmement et rallumer le moteur.
Deze machine is uitgerust met een thermische beveiliging. Als de motor oververhit raakt zal het automatisch stoppen. Opnieuw op te
starten, duurt het T minuten zodat het kan afkoelen, zet de reset-knop en zet de motor
Esta máquina está equipada con protección térmica. Si el motor se sobrecalienta se detendrá automáticamente. Para volver a arrancar,
se necesita T minutos para que pueda refrescarse, cambiar el botón de reinicio y apagar el motor.
Esta máquina está equipada com protecção térmica. Se o motor pára automaticamente. Para reiniciar, leva minutos T para que ele possa
esfriar, coloque o botão de reset e ligar o motor.
Questa macchina è dotata di protezione termica. Se il motore si surriscalda si ferma automaticamente. Per riavviare, ci vogliono minuti T
in modo che possa raffreddarsi, commutare il pulsante di reset e spegnere il motore.
This machine is equipped with thermal protection. If the engine overheats it will stop automatically. To restart, it takes T minutes so it
can cool down, switch the reset button and turn the engine on.
Protection thermique - Thermische beveiliging - La protección térmica - A proteção térmica - protezione termica - Thermal protection
01
05

02

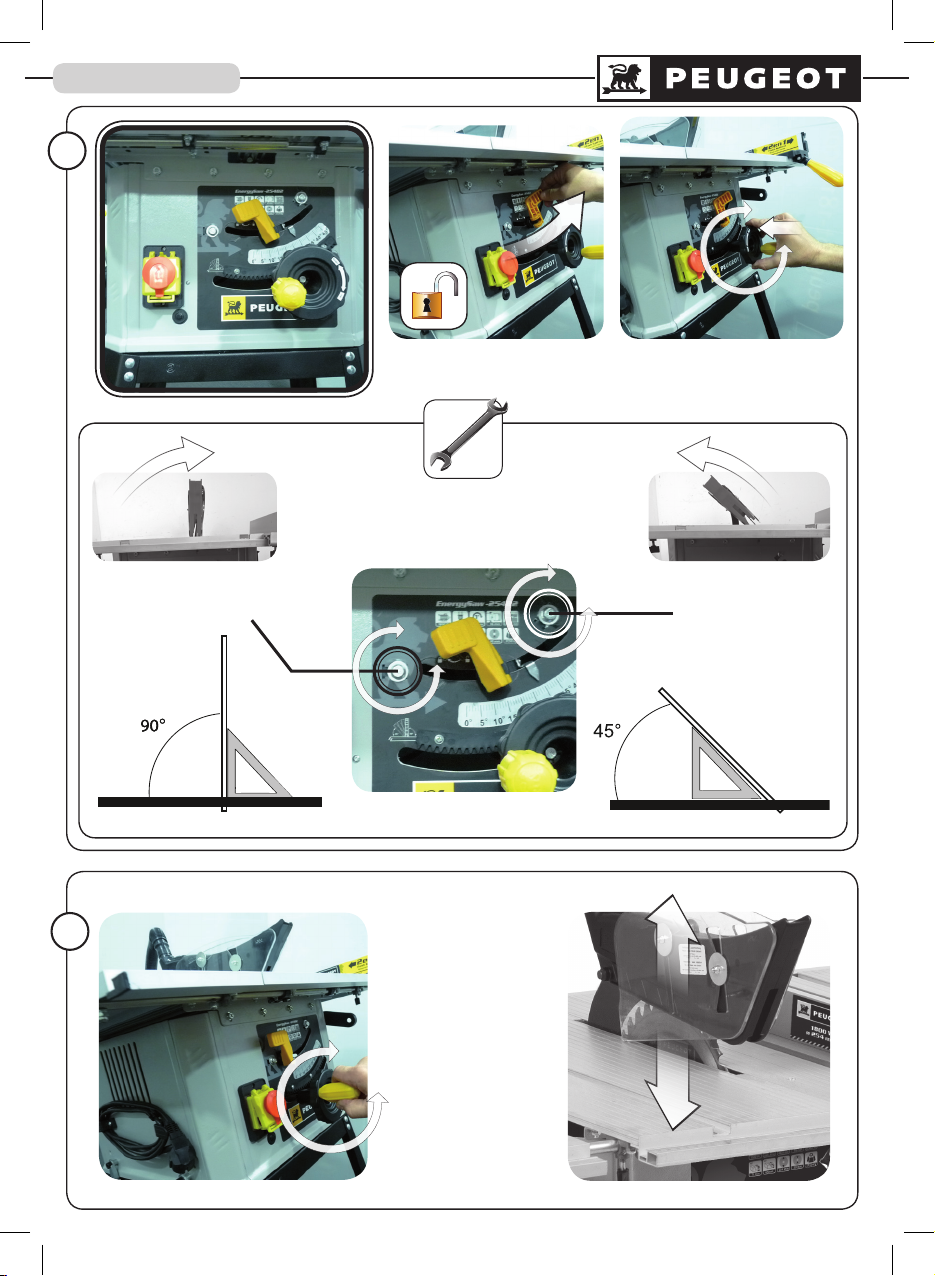

03 Montée & descente de la lame
Het verhogen en verlagen van het blad
Levantar y bajar la pala
Levantar e abaixar a lâmina
Alzare ed abbassare la lama
Raising and lowering the blade
FIG. E
N°10
45 °
90 °

WARNING ! ATTENTION !
15
04
05
FIG. E
07 01
90°
x2

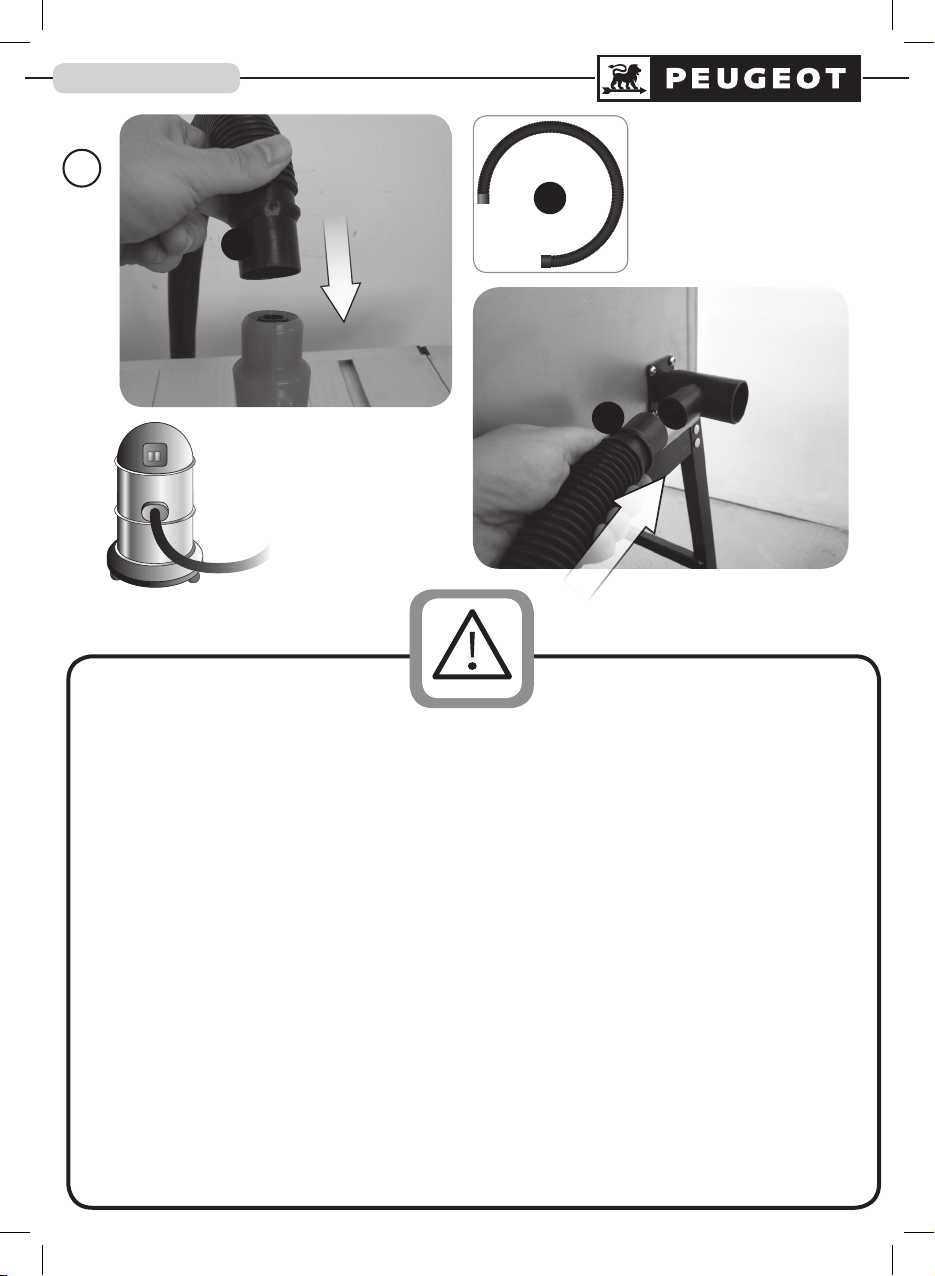

Raccordement à un aspirateur
Aansluiten van een stofzuiger
Conexión de una aspiradora
Conexão de um aspirador de pó
Collegamento di un aspirapolvere
Connecting a vacuum cleaner
16
16
16
08
- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont
réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
- Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
- Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan
ervaring of kennis, tenzij ze zijn gegeven door door een persoon die verantwoordelijk is voor hun veiligheid, toezicht of instructies over het gebruik van
het apparaat.
- Het moet toezicht houden op kinderen om ervoor te zorgen dat zij niet met het apparaat spelen.
- This product is not intended for use by persons (including children) with physical, sensory or mental capabilities, or lack of experience or knowledge,
unless they have been given by through a person responsible for their safety, supervision or instruction concerning use of the device.
- It should supervise children to ensure they do not play with the device.
- Este producto no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales, o la falta de experien-
cia o conocimiento, a menos que hayan sido dadas por través de una persona responsable de su seguridad, supervisión o instrucciones relativas al uso
del dispositivo.
- Se debe supervisar a los niños para asegurarse de que no jueguen con el dispositivo.
- Este produto não é destinado ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais, ou falta de experiência ou
conhecimento, a menos que tenham sido dadas por através de uma pessoa responsável pela sua segurança, supervisão ou instruções relativas à
utilização do dispositivo.
- Deve vigiar as crianças para garantir que eles não brincam com o dispositivo.
FIG. E

x4
x4
Fixation au sol
Bevestigd aan het woord
Fijado al suelo
Fixo ao chão
Fissato al pavimento
Fixing to the floor

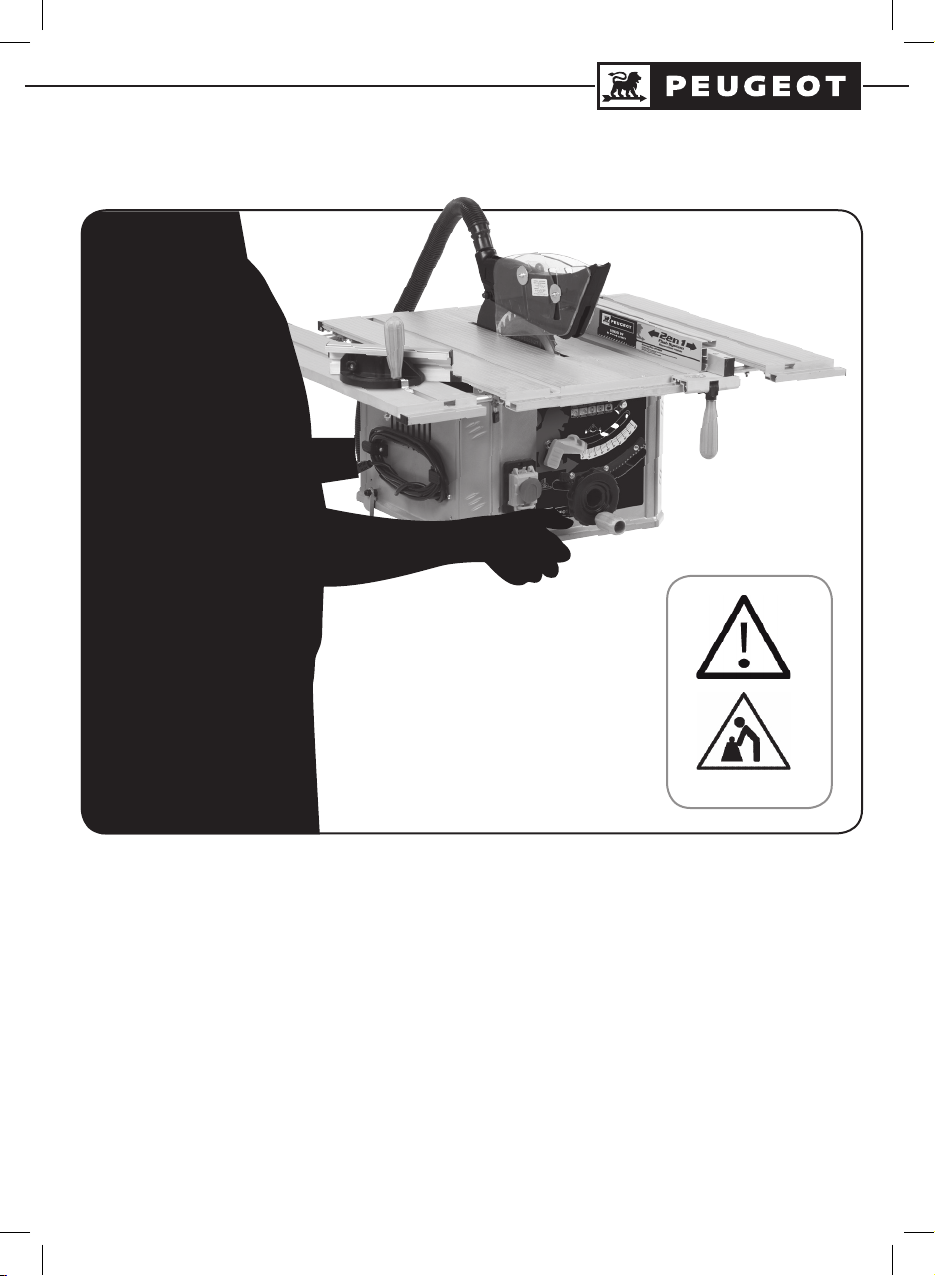

Transport de la machine
Vervoeren Machine
Transporte de la máquina
Transporte da máquina
Il trasporto della macchina
Transportation of the Machine
27,5 kg

01 Carter de protection
02 Interrupteur arrêt coup de poing
03 Lame
04 Inclinaison de lame
05 Réglage hauteur de coupe
06 Couteau diviseur
07 Guide parallèle
08 Guide d’angle
09 -
10 -
11 -
12 -
13 Extensions de table
14 Chassis
15 Poussoir
16 Flexible aspiration
01 Montage du chassis
02 -
03 Montage des extensions
04 Montage de la lame
05 Montage du carter
06 -
01 Mise en marche et arrêt
02 Inclinaison de la lame
03 Réglage hauteur de coupe
04 Utilisation du poussoir
05 Utilisation des guides
06 -
07 -
08 Raccordement à un aspirateur
09 -
10 -
FR FR
Description et repérage des organes de la machine
Entretien, recommandations et conseils
Contenu du carton
Assemblage de la machine
Fonctionnalité de la machine
FIG. A & B
FIG. C
FIG. D
FIG. E
01 Changement de lame (Fig D)
02 -
03 -
01
Ne pas utiliser pour la coupe de bois de chauffage
02 Le choix de la lame est important. Adapter la
denture au materiau à couper.
- <36 dents = Coupe rapide, delignage, sur bois
tendre.
- 36 à 60 dents= Coupe de dérivé du bois (agglo-
méré, stratifié...). Coupe de bois dur.
- >60 dents = Coupe précise. Coupe de matière
plastique. Coupe de petite section.
03 -
04 -
05 -
06 -
Remplacement des consommables

01 Beschermmantel
02 Schakelaar noodstop
03 Zaagblad
04 Kantelhoek van het zaagblad
05 Hoogte-instelling van de snede
06 Verdeelmes
07 Parallelle geleider
08 Profielgeleider
09 -
10 -
11 -
12 -
13 Tafelverlengingen
14 Chassis
15 Drukknop
16 Flexibel afzuigen
01 Montage van het chassis
02 -
03 Montage van de verlengingen
04 Montage van het zaagblad
05 Montage van het carter
06 montage van de batterijen
01 Aanzetten en stoppen
02 Kantelhoek van het zaagblad
03 Hoogte-instelling van de snede
04 Gebruik van de drukknop
05 Gebruik van de geleiders
06 -
07 -
08 Aansluiting op een stofzuiger
09 -
10 -
NL NL
Beschrijving en plaatsbepaling van de onderdelen van de machine
Reiniging en onderhoud
Inhoud van het karton
Assemblage van de machine
Functionaliteit van de machine
FIG. A & B
FIG. C
FIG. D
FIG. E
01 Verandering van de lamel
02 -
03 -
01 Niet gebruiken om brandhout te zagen
02
De keuze van het zaagblad is belangrijk. De tanden
moeten aangepast zijn aan het te zagen materiaal.
- <36 tanden = snel zagen, markeren op zacht hout.
- 36 à 60 tanden= zagen van houtderivaten (spaander-
plaat, gelaagd hout...). Zagen van hard hout.
- >60 tanden = nauwkeurig zagen. Zagen van plastics.
Zagen van dunne stukken.
03 -
04 -
05 -
06 -
Vervanging van de accessoires

01 Protection guard
02 Punch mechanical NVR switch
03 Blade
04 Blade inclination
05 Setting cutting height
06 Board splitter
07 Parallel guide
08 Angle guide
09 -
10 -
11 -
12 -
13 table extensions
14 Chassis
15 Pushbutton
16 Flexible suction
01 Mounting of chassis
02 -
03 Mounting of extensions
04 Blade assembly
05 Mounting of guard
06 -
01 Switch on/off
02 Blade inclination
03 Setting cutting height

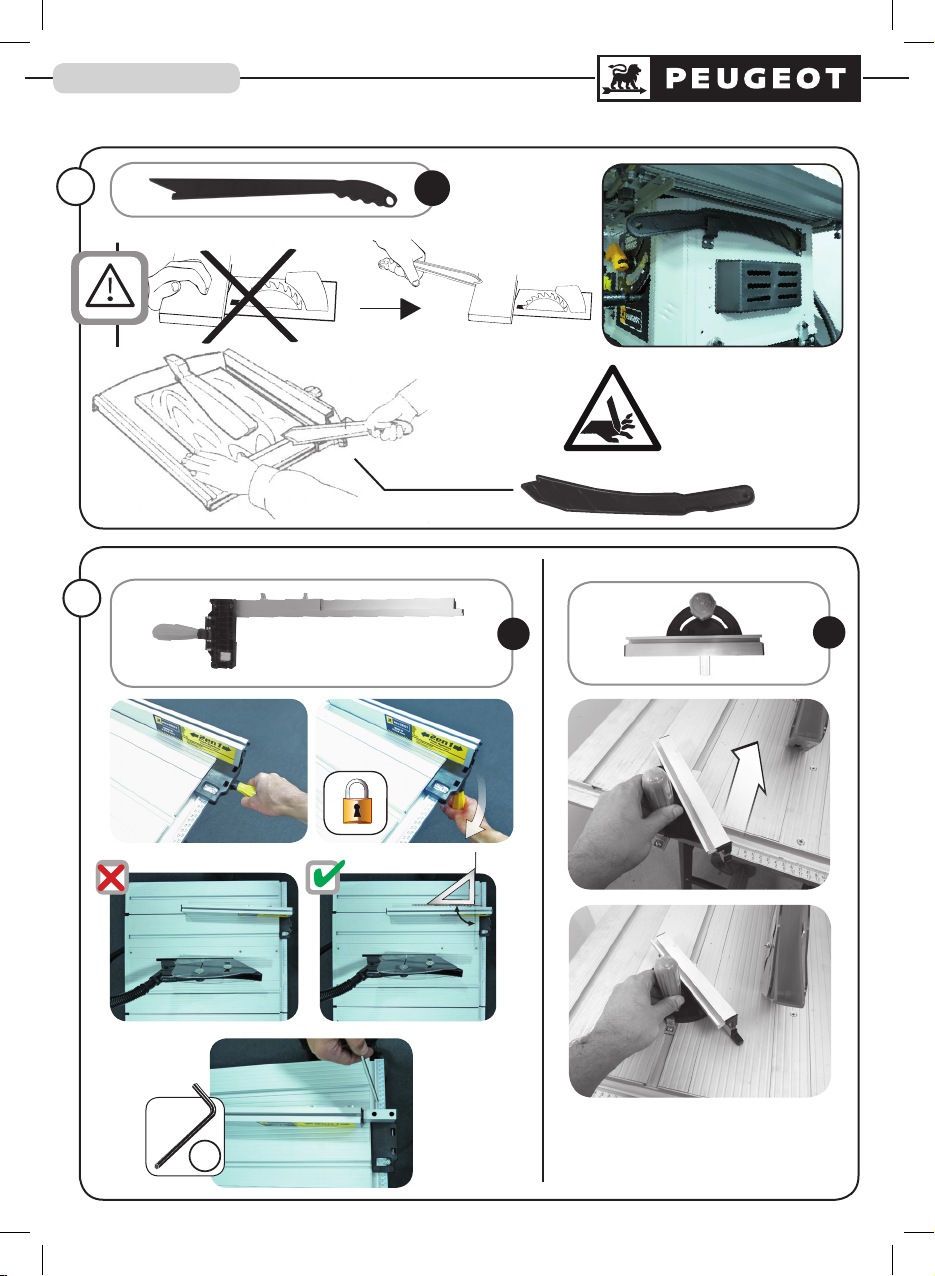

04 Use of the pushbutton
05 Use of the guides
06 -
07 -
08 Connection to a vacuum cleaner
09 -
10 -
EN EN
Description and location of machine parts
Cleaning and maintenance
Contents of box
Assembling the machine
Functions of the machine
FIG. A & B
FIG. C
FIG. D
FIG. E
01 Changing the blade
02 -
03 -
01 Do not use for cutting logs
02 The choice of blade is important. Adapt the saw
teeth to the material to be cut.
- <36 teeth = Rapid cut, edging, on soft wood.
- 36 to 60 teeth =Cutting wood products ( chip-
board, laminates etc.). Cutting hard wood.
- >60 teeth = Precise cutting. Cutting plastic. Cutting
small sections.
03 -
04 -
05 -
06 -
Replacing consumables

01 Cárter de protección
02 Interruptor parada de golpe
03 Hoja
04 Inclinación de la hoja
05 Regulación de la altura de corte
06 Cuchillo divisor
07 Guía paralela
08 Guía angular
09 -
10 -
11 -
12 -
13 Extensiones de la mesa
14 Bastidor
15 Empujador
16 Aspiración flexible
01 Montaje del bastidor
02 -
03 Montaje de las extensiones
04 Montaje de la hoja
05 Montaje del cárter
06 -
01 Puesta en marcha y parada
02 Inclinación de la hoja
03 Regulación de la altura de corte
04 Utilización del empujador
05 Utilización de las guías
06 -
07 -
08 Empalme con un aspirador
09 -
10 -
ES ES
Descripción y localización de los elementos de la máquina
Limpieza y mantenimiento
contenido del cartón
ensamblaje de la máquina
Funcionalidad de la máquina
FIG. A & B
FIG. C
FIG. D
FIG. E
01 Cambio de hoja
02 -
03 -
01 No utilizar para cortar leña de calefacción
02
La elección de la hoja es importante. Adaptar los dientes
al material que se tiene que cortar.
- < 36 dientes = Corte rápido, canteado, en madera blanda.
- 36 a 60 dientes = Corte de derivados de madera (conglo-
merado, estratificado...). Corte de madera dura.
- > 60 dientes = Corte preciso. Corte de materias plásticas.
Corte de pequeñas secciones.
03 -
04 -
05 -
06 -
Cambio de los consumibles

01 Cárter de proteção
02 Interruptor paragem de emergência
03 Lâmina
04 Inclinação da lâmina
05 Ajuste da altura de corte
06 Lâmina separadora
07 Guia paralela
08 Guia angular
09 -
10 -
11 -
12 -
13 Extensões de mesa
14 Chassis
15 Empurrador
16 Sucção flexível
01 Montagem do chassis
02 -
03 Montagem das extensões
04 Montagem da lâmina
05 Montagem do cárter
06 -
01 Accionamento e paragem
02 Inclinação da lâmina
03 Ajuste da altura de corte
04 Utilização do empurrador
05 Utilização das guias
06 -
07 -
08 Ligação a um aspirador
09 -
10 -
PT PT
Descrição e identificação dos órgãos
Limpeza e manutenção preventiva
Conteúdo da caixa
Montagem da máquina
Funcionalidade da máquina
FIG. A & B
FIG. C
FIG. D
FIG. E
01 Substituição da lâmina
02 -
03 -
01 Não utilizar para o corte de madeira de lenha
02
A escolha da lâmina é importante. Adaptar os dentes
ao material a cortar.
- <36 dentes = Corte rápido, corte longitudinal, em
madeira macia.
36 a 60 dentes = Corte de derivados de madeira (aglomera-
dos, estratificados, etc.). Corte de madeira dura.
- >60 dentes = Corte preciso. Corte de matérias plásticas.
Corte de pequena secção.
03 -
04 -
05 -
06 -
Substituição de consumíveis

01 Carter di protezione
02 Interruttore arresto di emergenza
03 Lama
04 Inclinazione della lama
05 Regolazione in altezza del taglio
06 Coltello divisore
07 Guida parallela
08 Guida ad angolo
09 -
10 -
11 -
12 -
13 Estensioni del tavolo
14 Telaio
15 Punteria
16 Aspirazione flessibile
01 Montaggio delle pile
02 -
03 Montaggio delle estensioni
04 Montaggio della lama
05 Montaggio del carter
06 -
01 Avvio e arresto
02 Inclinazione della lama
03 Regolazione in altezza del taglio
04 Utilizzazione della punteria
05 Utilizzazione delle guide
06 -
07 -
08 Raccordo ad un aspiratore
09 -
10 -
IT IT
Descrizione e localizzazione degli organi della macchina
Pulizia e manutenzione
Contenuto della scatola
Assemblaggio della macchina
Funzionalità della macchina
FIG. A & B
FIG. C
FIG. D
FIG. E
01 Cambiare la lama
02 -
03 -
01 Non usare per tagliare la legna
02 La scelta della lama è importante. Adattare la
dentatura al materiale da tagliare.
- <36 denti = Taglio rapido, rifilatura, su legno dolce.
- da 36 a 60 denti= Taglio del derivato del legno (conglo-
merato, stratificato...). Taglio del legno duro. - >60 denti
= Taglio preciso. Taglio di materie plastiche. Taglio di
piccole sezioni.
03 -
04 -
05 -
06 -
Sostituzione dei pezzi di ricambio

Dimensions lame:
ø 254 mm
Blade sizes:
Paneel afmetingen:
Dimensiones del panel:
Dimensões do painel:
Dimensioni del pannello:
Alésage lame:
ø 30 mm
Bore:
Blade boring:
Perforación de la lámina:
Furo lâmina:
Foro lama:
Dimensions table:
432 x 625 mm
table sizes:
Lijstgrootte:
Tamaño de la tabla:
Tamanho da tabela:
Dimensioni tavolo:
Capacités de coupe:
45° = 63 mm
90° = 73 mm
Cutting capacities:
Snijden capaciteiten:
Capacidades de corte:
Cortar capacidades:
Di taglio:
90°
45°
90°
45°
Lame inclinable:
0 - 45°
Tilting blade:
Tilt Blade:
Incline la hoja:
Incline Blade:
Inclinare lama:
Poids :
27,5 kg
Gewicht :
Peso :
Peso :
Peso :
Weight :
Tension et fréquence assignée:
230 V ~ 50 Hz
Aangewezen spanning en frequentie:
Tensión y frecuencia fijada:
Tensão e frequência fixa:
Tensione e frequenza assegnata:
Nominal frequency and power:
Puissance assignée:
1500 W S1
1800 W S6 (40%)
Nominal power:
Leerlaufdrehzahl:
Potencia fijada:
Potenza assegnata:
Potência assinada:
Classe d’isolement : 1
X
Isolatie Klasse : 1
Aislamiento clase :1
Isolamento classe :1
Isolamento classe :1
Insulation class : 1
Vitesse à vide:
4800 min-1
Leerlaufdrehzahl:
Velocidad vacía:
Velocità a vuoto:
Velocidade no vácuo:
No-load speed:
Lire les instructions avant usage :
X
Lees voor het gebruik de instructies :
Léase las instrucciones antes de usar :
Ler as instruções antes da utilização :
Leggere le istruzioni prima dell’uso :
Read the instructions before use :
Conformité européenne :
X
Voldoet aan de EG-normen :
Cumple con las directivas CE :
Conforme às normas CE :
Conforme alle norme CE :
Conforms to EC standards :
Danger :
X
Gevaar :
Peligro :
Perigo :
Pericolo :
Danger :
Porter des gants :
X
Draag veiligheidshandschoenen:
Llevar guantes de protección:
Utilizar luvas de protecção:
Indossare i guanti di protezione:
Use rubber gloves:

Porter des lunettes de sécurité :
X
Draag een veiligheidsbril :
Llevar puestas gafas protectoras :
Utilizar óculos de segurança :
Portare de gli occhiali di sicurezza :
Wear protective eyewear :
Porter un masque anti-poussière:
X
Draag een stofmasker :
Llevar puesta una careta de protección contra el polvo :
Utilizar uma máscara anti-poeira :
Indossare una mascherina anti-polvere :
Wear a dust mask :
Porter une protection auditive:
X
Draag gehoorbeschermers:
Utilizar uma protecção auditiva:
Utilizar uma protecção auditiva:
Portare una protezione uditiva:
Wear hearing protective equipment:
Risque de sectionnement des doigts ou de la main:
X
Snijden risico van de vinger of hand:
Recyclebaar, onder voorbehoud van het sorteren:
Seccionamiento riesgo del dedo o de la mano:
Risco Seccionamento do dedo ou a mão:
Sezionamento rischio del dito o della mano:
NIVEAU SONORE D’EMISSION: A VIDE
Pression acoustique LpA poste opérateur 92 dB
Incertitude 3
Puissance acoustique LWA 105 dB
Incertitude 3
Valeurs déterminées suivant le code d’essai de l’annexe B de la norme EN 61029-1 avec
emploi des normes de base ISO 11201 et ISO 3744.
Les niveaux de pression acoustique obtenus in situ dépendent:
• Des niveaux réels de la machine considérées, en prenant en compte les incertitudes
déclarées.
• Du local et de l’installation de la machine. Préférez une pièce dont l’acoustique est
plus feutrée. Evitez les pièces vide à grande résonnance. Placez vous auprès d’une
fenètre le cas échéant.
• Des outils montés, des pièces travaillées, des réglages choisis,...
Niveau de puissance acoustique :
105 dB (A)
Niveau akoestisch vermogen :
Nivel de potencia acústica :
Nível de potência acústica:
Livello di potenza acustica:
Acoustic power level :
Niveau de pression acoustique :
92 dB (A)
Niveau akoestische druk :
Nivel de presión acústica :
Nível de pressão acústica :
Livello di pressione acustica :
Acoustic pressure level :
