1-1
English
1.Overview
Thank you for purchasing PLANET IEEE 802.3at Power over
Ethernet Plus Splitters. These PoE splitters will work with any
Power Sourcing Equipment (PSE) that also supports the IEEE 802.3at
standards. The models below are included:
Model PoE Standard DC Power Out Power Input Pass-thru. Speed
POE-161S IEEE 802.3at/af 5V/12V 52~56V DC 10/100/1000Mbps
POE-162S IEEE 802.3at/af 12V/24V 52~56V DC 10/100/1000Mbps
Unless specied, the term “802.3at PoE+ Splitter” in the following
sections means the models listed above.
2.Package Contents
Open the box of the 802.3at PoE+ Splitter and carefully unpack it.
The box should contain the following items:
POE-161S POE-162S
The IEEE 802.3at Gigabit Power
over Ethernet Plus Splitter x 1
User’s Manual x 1
15cm UTP Straight Network Cable
x 1
DC Plug Cable x 2
- DC Plug Cable 5.5/2.5mm to
5.5/2.5mm x 1
- DC Plug Cable 5.5/2.5mm to
5.5/2.1mm x 1
The IEEE 802.3at Gigabit Power
over Ethernet Plus Splitter x 1
User’s Manual x 1
15cm UTP Straight Network Cable
x 1
DC Plug Cable x 2
- DC Plug Cable 5.5/2.5mm to
5.5/2.5mm x 1
- DC Plug Cable 5.5/2.5mm to
5.5/2.1mm x 1
Note
If any of these pieces are missing or damaged, please
contact your dealer immediately. If possible, retain the
carton including the original packing material, and use
them again to repack the product in case of a need to
return for repair.

1-2
English

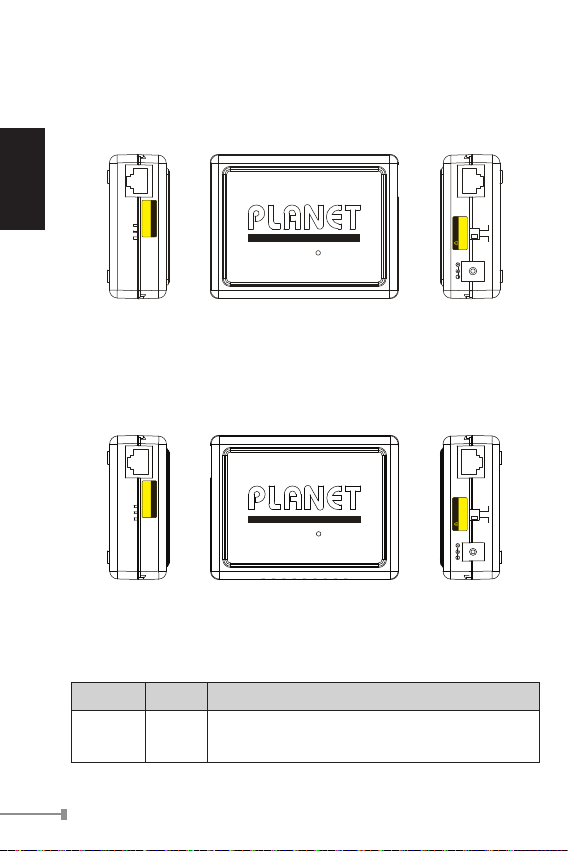

3.Product Outlook
POE-161S
There are two RJ45 twisted-pair jacks, one LED indicator, one DC
5V/4.5A,12V/2ADIPswitchandoneDCplugconnector.
IEEE 802.3at PoE Plus Splitter
PoE In
Note
PoE In
Disconnect "PoE In" cable before change 5/12V
DC Out Ethernet
5V 12V
Incorrect voltage might cause device damage
CAUTION
Figure 1: POE-161S Overview
POE-162S
There are two RJ45 twisted-pair jacks, one LED indicator, one DC
12V/2A,24V/1ADIPswitchandoneDCplugconnector.
Note
IEEE 802.3at High Power PoE Splitter
DC Out Ethernet
PoE In
PoE In
24V 12V
Incorrect voltage might cause device damage
CAUTION
Disconnect "PoE In" cable before change 12/24V
Figure 2: POE-162S Overview
4.LED Indication
LED Color Function
PoE In Green Lights to indicate the port is connected with IEEE 802.3at
PSE device.

1-3
English
5.Hardware Installation
This section describes the hardware features of 802.3at PoE+
Splitter. Before connecting any network device to the 802.3at PoE+
Splitter,refertothischaptercarefully.
5.1 Before Installation
PLANET 802.3at PoE+ Splitter separates the power out and provides
two kinds of DC power output through its DIP switch and its voltage
and current are shown below:
Model
POE-161S POE-162S
DC Out Ethernet
5V 12V
Incorrect voltage might
cause device damage
CAUTION
DC Out Ethernet
24V 12V
Incorrect voltage might
cause device damage
CAUTION
DIP Switch for DC
Voltage Output
5V DC/4.5A
12V DC/2A
12V DC/2A
24V DC/1A
Default Mode 5V DC 12V DC
Note
DC Receptacle 2.5mm
2.5mm
The diameter of the hole of the
802.3at PoE+ Splitter’s DC plug
connector measures 2.5mm.
The POE-161S and POE-162S
provide 5V/12V and 12V/24V DC
power output through DIP switch
setting,respectively.
Note
PLANET 802.3at PoE+ Splitter and PLANET 802.3at
PoE+ Injector (e.g. POE-161, POE-163 and POE-164)
can be installed in pair. Use of third-party 802.3at
PoE+ Injector device is allowed if the device complies
with IEEE 802.3at standard.

1-4
English
5.2 802.3at Device Installation
1. PLANET 802.3at PoE+ Splitter also provides an alternative to
making the non IEEE 802.3af/802.3at devices connect with an IEEE
802.3at PSE power device like Power over Ethernet Plus Injector or
PoweroverEthernetPlusSwitchasthegureisshownbelow
100 meters
PTZ Speed
Dome
DC
Power Line (DC)
1000BASE-T UTP
PoE
1000BASE-T UTP with PoE
802.3at In-line Power Switch
PoE
Power
Data
802.3at
PoE+ Splitter
Power
Data
DC
POE-161S (Power 5V/12V) POE-162S (Power 24V/12V)
5V 12V
Incorrect voltage might
cause device damage
CAUTION
24V 12V
Incorrect voltage might
cause device damage
CAUTION

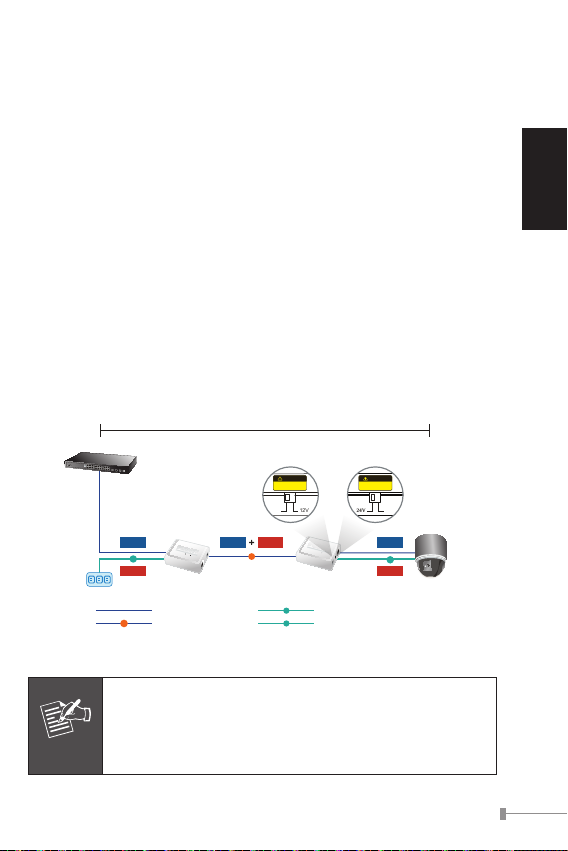

Figure 3: “802.3at PoE+ Splitter” Connecting to IEEE 802.3at Device
Note
With IEEE 802.3af/802.3at standard, PLANET 802.3at
PoE+ Splitter also can function with IEEE 802.3af/802.3at
End-spanSwitchthatfeedspoweroverPins1,2,and3,6.
5.3 802.3at PoE+ Injector and 802.3at PoE+ Splitter
Installation
The 802.3at PoE+ Splitter and 802.3at PoE+ Injector can run in
pair to provide DC Power for those non PoE remote devices or Ethernet
equipment. The table below shows PLANET 802.3at PoE+ Injector
models:
Model PoE Standard Max. PoE Out Power In Pass-thru. Speed
POE-161 IEEE 802.3at/af 30 watts 56V DC 10/100/1000Mbps
POE-163 IEEE 802.3at/af 30 watts 54V DC 10/100/1000Mbps
POE-164 IEEE 802.3at/af 30 watts 53V DC 10/100Mbps

1-5
English
Installation Steps:
1. [Switch & 802.3at PoE+ Injector] Connect a standard network
UTP cable from a switch/workstation to the “Ethernet” port of the
802.3at PoE+ Injector, which gets DC power from the attached
power adapter.
2. [802.3at PoE+ Injector & 802.3at PoE+ Splitter]
Connect a long UTP cable between the “Ethernet+DC” (or
“PoE”) port of the 802.3at PoE+ Injector and the “PoE IN”
port of the 802.3at PoE+ Splitter.
The PoE LEDs of both the 802.3at PoE+ Injector and 802.3at
PoE+ Splitter will light up continuously.
3. [802.3at PoE+ Splitter]
Connect the UTP cable in the package from the “Ethernet” port
of the 802.3at PoE+ Splitter to the RJ45 port of a remote
device.
Properly adjust the DC power output and connect the DC plug
from the “DC OUT” of the 802.3at PoE+ Splitter to the remote
device.
802.3at
PoE+ Splitter
Switch
802.3at PoE+
Injector
100 meters
Power
Data
Power
Data
PoE
Power
Data
AC DC
1000BASE-T UTP
PoE
1000BASE-T UTP with PoE
Power Line (AC)
AC
DC Power Line (DC)
POE-161S (Power 5V/12V) POE-162S (Power 24V/12V)
5V 12V
Incorrect voltage might
cause device damage
CAUTION
24V 12V
Incorrect voltage might
cause device damage
CAUTION
PTZ Speed
Dome

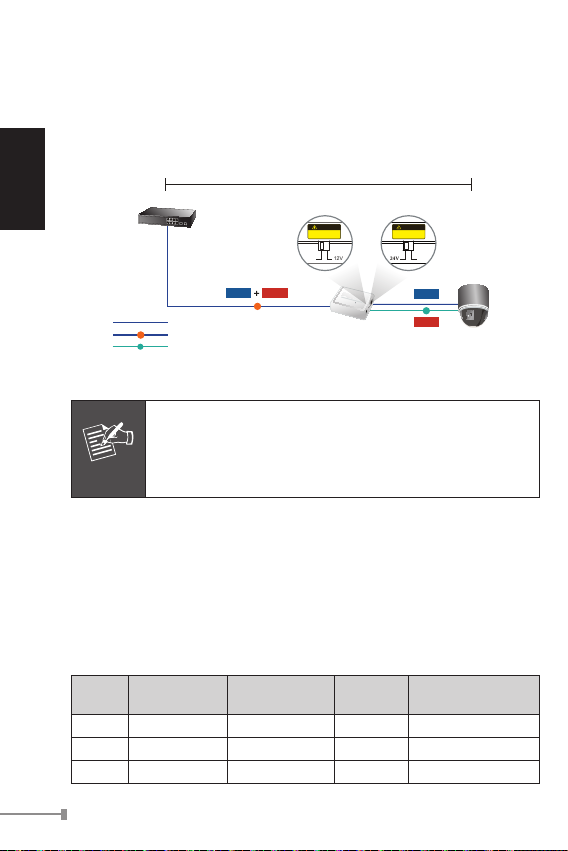

Figure 4: 802.3at PoE+ Injector and 802.3at PoE+ Splitter Architecture
Note
Please ensure the 802.3at PoE+ Splitter output voltage
is correct before supplying power to a remote device;
otherwise,itmaydamagetheremotedevice.

1-6
English
6.ProductSpecications
Product POE-161S POE-162S
HardwareSpecications
Hardware Version 2 1
Interface
“Data” Output Port 1 x RJ45 STP
“PoE (Data + Power)”
Input Port 1 x RJ45 STP
DC Out Plug Connector 1
LED Indicator System: PoE in Use x 1 (Green)
Network Cable UTPCat.5/5e/6,upto100m(328ft)
Data Rate 10/100/1000Mbps
Dimensions (W x D x H) 95 x 70 x 25 mm 95 x 70 x 25 mm
Weight 108g 111g
Power over Ethernet
PoE Standard IEEE 802.3at/af Power over Ethernet/PD
PoE Power Input IEEE 802.3at 52~56V DC
DIP Switch 5V/12V DC output voltage 12V/24V DC output voltage
Number of devices that can be powered 1 1
Standards Conformance
IEEE 802.3 10BASE-T Ethernet  
IEEE 802.3u 100BASE-TX
Fast Ethernet  
IEEE 802.3ab 1000BASE-T
Gigabit Ethernet  
IEEE 802.3af Power over Ethernet  
IEEE 802.3at Power over Ethernet
Plus  
Regulatory Compliance FCCPart15ClassA,CE
Environment
Operating Temperature 0 ~ 50 degrees C
Storage Temperature -10 ~ 70 degrees C
Humidity 5 ~ 95% (non-condensing)

2-1
Française
1.Vue d’ensemble
Merci d’avoir acheté les Fendeurs Ethernet PLANET conformes à la
norme IEEE 802.3at. Ces fendeurs PoE fonctionnent avec n’importe
quel Système d’alimentation électrique (SAE) capable de supporter la
norme IEEE 802.3at. Les modèles ci-dessous sont inclus:
Modèle Norme PoE Sortie
électrique CC
Entrée
électrique
Vitesse de
transfert
POE-161S IEEE 802.3at/af 5V/12V 52~56V DC 10/100/1000Mbps
POE-162S IEEE 802.3at/af 12V/24V 52~56V DC 10/100/1000Mbps
Sauf indication, les termes “802.3at Fendeurs PoE+” employés
dans les rubriques suivantes font référence aux modèles répertoriés
ci-dessus.
2.Contenu du lot
A l’ouverture de la boîte, déballez l’Injecteur 802.3at PoE+ avec
préaution. Le boîtier doit contenir les éléments suivants:
POE-161S POE-162S
1 Fendeur Ethernet 802.3at Gigabit
conforme à la norme IEEE
1 manuel d’utilisation
1 câble Réseau UTP 15cm UTP
2 câbles de raccordement CC
-CâbledepriseCC5,5/2,5mmà
5,5/2,5mmx1
-CâbledepriseCC5,5/2,5mmà
5.5/2.1mm x 1
1 Fendeur Ethernet 802.3at Gigabit
conforme à la norme IEEE
1 manuel d’utilisation
1 câble Réseau UTP 15cm UTP
2 câbles de raccordement CC
-CâbledepriseCC5,5/2,5mmà
5,5/2,5mmx1
-CâbledepriseCC5,5/2,5mmà
5.5/2.1mm x 1
Remarque
Si l’un de ces éléments manque ou est endommagé,
contactez immédiatement votre fournisseur. Si possible,
conservez le carton d’origine avec les pièces livrées et
renvoyez-le en l’état à l’équipe technique.

2-2
Française
3.Détail du produit
POE-161S
Il existe deux paires de câbles torsadées RJ45, un voyant à DEL, un
interrupteurDIP5VCC/4.5A,etunconnecteurDIP12VCC/2A.
IEEE 802.3at PoE Plus Splitter
PoE In
Note
PoE In
Disconnect "PoE In" cable before change 5/12V
DC Out Ethernet
5V 12V
Incorrect voltage might cause device damage
CAUTION

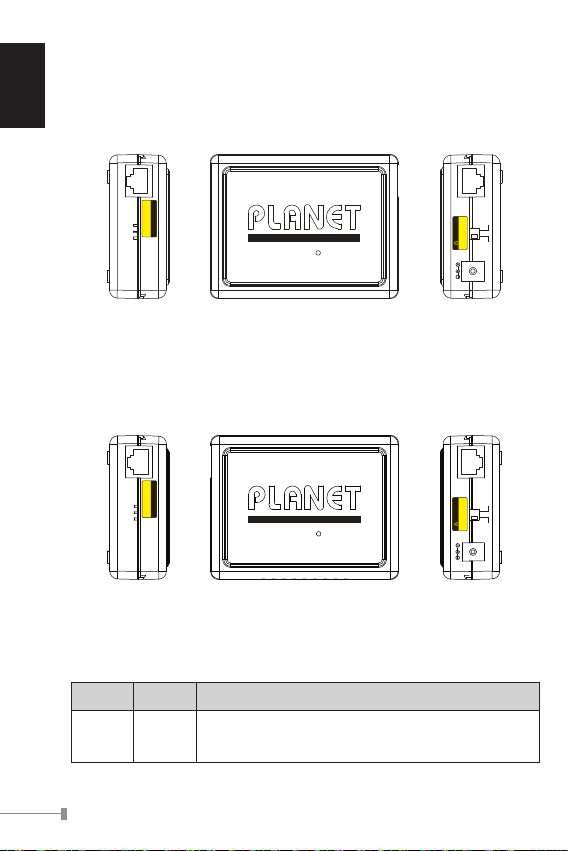

Schéma 1: Fendeur PoE
POE-162S
Il existe deux paires de câbles torsadées RJ45, un voyant à DEL, un
interrupteurDIP12VCC/2A,etunconnecteurDIP24VCC/1A.
Note
IEEE 802.3at High Power PoE Splitter
DC Out Ethernet
PoE In
PoE In
24V 12V
Incorrect voltage might cause device damage
CAUTION
Disconnect "PoE In" cable before change 12/24V
Schéma 2: POE-162S / vue d’ensemble
4.Voyant DEL
DEL Couleur Fonction
PoE activé Vert Indique que le port est connecté au système PSE 802.3at
en conformité avec la norme IEEE.

2-3
Française
5.Installation du matériel
Cette section décrit les fonctions du 802.3at Fendeurs PoE+. Avant
de connecter n’importe quel système réseau au 802.3at Fendeurs
PoE+,consultezcechapitre.
5.1 Avant l’installation
Le 802.3at Fendeurs PoE+ PLANET sépare les sorties électriques et
fournit deux type de sorties électriques CC via son interrupteur DIP et
satensiondesortie,commecelaestmontréàlasuite:
Modèle
POE-161S POE-162S
DC Out Ethernet
5V 12V
Incorrect voltage might
cause device damage
CAUTION
DC Out Ethernet
24V 12V
Incorrect voltage might
cause device damage
CAUTION
Interrupteur DIP pour
tension de sortie CC
5V DC/4.5A
12V DC/2A
12V DC/2A
24V DC/1A
Mode par défaut 5V DC 12V DC
Remarque
Prise DC 2.5mm
2.5mm Le diamètre du trou du connecteur
DC 802.3at PoE+ Splitter mesure
2,5 mm. Les POE-161S et POE-
162S fournissent 5V/12V et
12V/24V DC de sortie de courant
parleréglage ducommutateur DIP,
respectivement.
Remarque
Le 802.3at Fendeurs PoE+ PLANET et l’ 802.3at
injecteur PoE+ PLANET (ex. POE-161, POE-163 et
POE-164) peuvent être installés par paires. L’utilisation
d’un 802.3at Injecteur PoE+ tiers est autorisée si le
système est conforme aux normes IEEE 802.3at ou.

2-4
Française
5.2 802.3at Installation du système
1. Le 802.3at Fendeur PoE+ PLANET permet aussi de connecter les
systèmes non conformes aux normes IEEE 802.3af/802.3at à un
système électrique conforme à la norme IEEE 802.3at PSE telq qu’un
Injecteur Ethernet ou un Interrupteur Ethernet, comme cela est
montré à la suite.
100 meters
PTZ Speed
Dome
DC Power Line (DC)
1000BASE-T UTP
PoE
1000BASE-T UTP with PoE
802.3at In-line Power Switch
PoE
Power
Data
802.3at
PoE+ Splitter
Power
Data
DC
POE-161S (Power 5V/12V) POE-162S (Power 24V/12V)
5V 12V
Incorrect voltage might
cause device damage
CAUTION
24V 12V
Incorrect voltage might
cause device damage
CAUTION
Schéma 3: Connexion à un système IEEE 802.3at
Remarque
Avec la norme IEEE 802.3af/802.3at, le 802.3at
Fendeur PoE+ PLANET peut aussi co- fonctionner avec
un interrupteur mi-portée IEEE 802.3af/802.3at via les
fiches1,2,et3,6.
5.3 Installation de l’Injecteur 802.3at PoE+ et 802.3at
Fendeur PoE+
Pour les systèmes à distance ou le matériel Ethernet, le 802.3at
Fendeur PoE+ et l’Injecteur 802.3at PoE+ peuvent fonctionner
en paires an d’alimenter ces systèmes en courant CC. Le tableau
ci-dessous montre les modèles d’Injecteurs 802.3at PoE+ PLANET:
Modèle Norme PoE Sortie électrique
CC
Entrée
électrique Vitesse de transfert
POE-161 IEEE 802.3at/af 30 watts 56V DC 10/100/1000Mbps
POE-163 IEEE 802.3at/af 30 watts 54V DC 10/100/1000Mbps
POE-164 IEEE 802.3at/af 30 watts 53V DC 10/100Mbps

2-5
Française
Etapes:
1. [Interrupteur et Injecteur 802.3at PoE+] Connectez un câble
réseau UTP standard depuis l’Interrupteur/la station de travail vers
un port “Ethernet” de l’Injecteur 802.3at PoE+ et l’Injecteur
PoE+ Injector sera alimenté en courant électrique CC depuis le
chargeur connecté.
2. [Injecteur 802.3at PoE+ et 802.3at Fendeur PoE+]
Connectez le long câble UTP entre le port “Ethernet+CC”
de l’Injecteur 802.3at PoE+ du port “Ethernet+CC” (ou
“ENTREE PoE”) du 802.3at Fendeur PoE+.
Les voyants DELS de l’injecteur 802.3at PoE+ et du 802.3at
Fendeur PoE+ s’allument en continu.
3. [802.3at Fendeur PoE+]
Connectez le câble UTP depuis le port “Ethernet” du 802.3at
Fendeur PoE+ au port RJ45 du système à distance.
Ajustez la sortie électrique CC et connectez la prise CC depuis la
“SORTIE CC” du 802.3at Fendeur PoE+ du système à distance.
802.3at
PoE+ Splitter
Switch
802.3at PoE+
Injector
100 meters
Power
Data
Power
Data
PoE
Power
Data
AC DC
1000BASE-T UTP
PoE
1000BASE-T UTP with PoE
Power Line (AC)
AC
DC Power Line (DC)
POE-161S (Power 5V/12V) POE-162S (Power 24V/12V)
5V 12V
Incorrect voltage might
cause device damage
CAUTION
24V 12V
Incorrect voltage might
cause device damage
CAUTION
PTZ Speed
Dome
Schéma 4: Architecture de connexion via un Injecteur et un Fendeur PoE+ 802.3at
Remarque
Veuillez vous assurer que la tension de sortie du 802.3at
Fendeur PoE+ est correcte avant d’alimenter le système
à distance. Cela pourra endommager le système à
distance.

2-6
Française
6.Caractéristiques du produit
Product POE-161S POE-162S
Caractéristiques du matériel
Version du matériel 2 1
Interface
Port de sortie de
données 1 x RJ45 STP
“PoE (Données +
Power)” Port d’entrée 1 x RJ45 STP
Connecteur de sortie CC 1
Voyant DEL Système: PoE en utilisation x 1 (Vert)
Câble Réseau Cat. UTP 5/5e/6, jusqu’à 100m(328pieds)
Taux de données 10/100/1000Mbps
Dimension (P x D x H) 95 x 70 x 25 mm 95 x 70 x 25 mm
Poids 108g 111g
Alimentation via Ethernet
Norme PoE IEEE 802.3at/af Alimentation via Ethernet/PD
Entrée d’alimentation PoE IEEE802,3at52~56VCC
Interrupteur DIP Tension de sortie 5V/12V CC Tension de sortie 12V/24V CC
Nombre de systèmes pouvant être
alimentés 1 1
Conformité aux normes
IEEE 802.3 10BASE-T Ethernet  
IEEE 802.3u 100BASE-TX
Ethernet Rapide  
IEEE 802.3ab 1000BASE-T
Gigabit Ethernet  
IEEE 802.3af Alimentation via
Ethernet  
IEEE 802.3at Alimentation via
Ethernet  
Conformité avec les règlementations FCCCatégorieA,RepèreCE
Environnement
Température de fonctionnement 0 ~ 50 degrés C
Température de stockage -10 ~ 70 degrés C
Humidité 5 ~ 95% (non-condensation)

3-1
Deutsch
1.Überblick
Danke, dass Sie die PLANET IEEE 802.3at Power over Ethernet
Plus (Strom über Ethernet) Splitter gekauft haben. Diese PoE
Splitter funktionieren mit allen Power Sourcing Equipment (PSE)
(Stromquellen Geräte) die auch die IEEE 802.3at Standards
unterstützen. Die Modelle unten beinhalten:
Modell PoE Standard DC Strom
Output Strom Input Durchreiche Geschwindigkeit
POE-161S IEEE 802.3at/af 5V/12V 52~56V DC 10/100/1000Mbps
POE-162S IEEE 802.3at/af 12V/24V 52~56V DC 10/100/1000Mbps
Mit Ausnahme der spezialen Bedingungen des “802.3at PoE+
Splitters” sind in den folgenden Abschnitten die oben aufgelisteten
Modelle gemeint.
2.Packungsinhalt
Öffnen Sie die Box des PoE Injektors oben und packen Sie vorsichtig
den Inhalt aus. Die Box soll die folgenden Artikel enthalten:
POE-161S POE-162S
IEEE 802.3at Gigabit Hochleistung
über Ethernet Splitter x 1
Benutzerhandbuch x 1
15cm UTP schmales Netzwerk
Kabel x1
DC Einsteckkabel x 2
-DC-Steckerkabel5,5/2,5mmbis
5,5/2,5mmx1
-DC-Steckerkabel5,5/2,5mmbis
5,5/2,1mmx1
IEEE 802.3at Gigabit Hochleistung
über Ethernet Splitter x 1
Benutzerhandbuch x 1
15cm UTP schmales Netzwerk
Kabel x1
DC Einsteckkabel x 2
-DC-Steckerkabel5,5/2,5mmbis
5,5/2,5mmx1
-DC-Steckerkabel5,5/2,5mmbis
5,5/2,1mmx1
Hinweis
Sollte irgendein Artikel fehlen, oder beschädigt sein,
kontaktieren Sie bitte sofort Ihren Händler. Wenn
möglich retournieren Sie bitte die Box mit dem origi-
nalen Verpackungsmaterial und verwenden Sie dies
für die Wiedereinpackung, falls Sie das Gerät für den
Austausch oder Reparatur zurückschicken.

3-2
Deutsch
3.Produkt Ansicht
POE-161S
Es gibt zwei RJ45 verbogene Jack Paare, ein LED Indikator, ein DC
5V/4.5A,12V/2ADIPSchalterundeinDCSteckverbinder.
IEEE 802.3at PoE Plus Splitter
PoE In
Note
PoE In
Disconnect "PoE In" cable before change 5/12V
DC Out Ethernet
5V 12V
Incorrect voltage might cause device damage
CAUTION

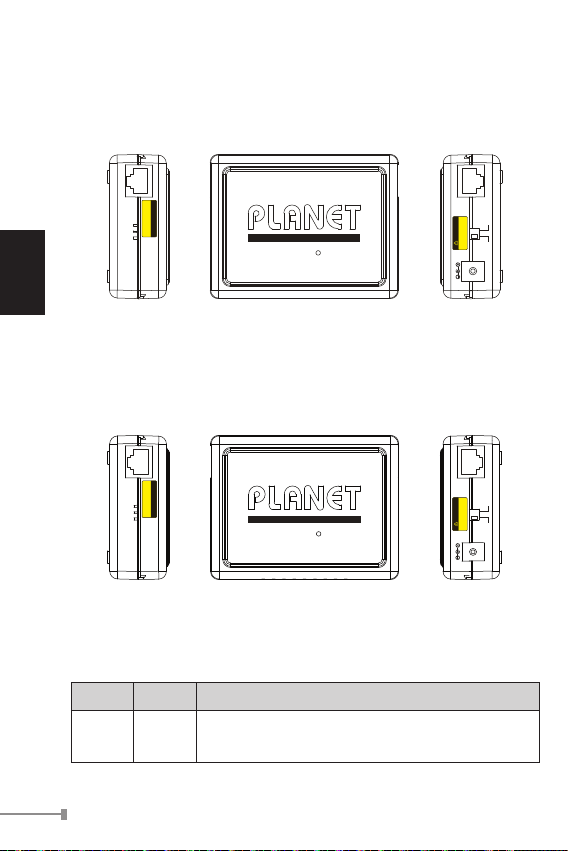

Bild 1: 802.3at PoE+ Splitter
POE-162S
Es gibt zwei RJ45 verbogene Jack Paare, ein LED Indikator, ein DC
12V/2A,24V/1ADIPSchalterundeinDCSteckverbinder.
Note
IEEE 802.3at High Power PoE Splitter
DC Out Ethernet
PoE In
PoE In
24V 12V
Incorrect voltage might cause device damage
CAUTION
Disconnect "PoE In" cable before change 12/24V
Bild 2: POE-162S Überblick
4.LED Anzeige
LED Farbe Funktion
PoE Ein Grün Die Lichter zur Anzeige des Ports sind mit dem IEEE
802.3at PSE Gerät verbunden.

3-3
Deutsch
5.Hardware Installation
Dieser Abschnitt beschreibt die Hardware Funktionen des 802.3at
PoE+Splitters. Bevor Sie irgendein Netzwerk Gerät mit dem 802.3at
PoE+Splittersverbinden,lesenSiebittesorgfältigdiesenAbschnitt.
5.1 Vor der Installation
Der PLANET 802.3at PoE+Splitters trennt die Ausgangsleistung und
liefert zwei Arten von DC Leistungsoutputs durch seinen DIP Schalter
und seine Spannung und Strom wie unten gezeigt:
Model
POE-161S POE-162S
DC Out Ethernet
5V 12V
Incorrect voltage might
cause device damage
CAUTION
DC Out Ethernet
24V 12V
Incorrect voltage might
cause device damage
CAUTION
DIP Schalter für DC
Volt Output
5V DC/4.5A
12V DC/2A
12V DC/2A
24V DC/1A
Standard Modus 5V DC 12V DC
Hinweis
DC-Steckdose 2,5mm
2.5mm
Der Durchmesser des Loches der
802.3at PoE+ Splitter DC-Stecker
Steckermisst2,5mm.
Die POE-161S und POE-162S
5V/12V und 12V/24V DC liefern
Leistung über DIP-Schalter
Einstellung
Hinweis
Der PLANET 802.3at PoE+Splitters und der PLANET
802.3at PoE+ Injektor (ausgenommen der POE-161,
POE-163 und POE-164) können in Paar installiert
werden. Die Verwendung vom 802.3at PoE+ Injektor
Gerät vom Dritten ist erlaubt, falls das Gerät an den
IEEE 802.3at Standard angepasst ist.

3-4
Deutsch
5.2 802.3at Gerät Installation
1. Der PLANET 802.3at PoE+ Splitters bietet auch die Alternative
die nicht IEEE 802.3af/802.3at kompatiblen Geräte mit einem IEEE
802.3at PSE Stromgerät wie der PoE Strom über Ethernet Injektor
oder der PoE Strom über Ethernet Schalter wie im Bild unten zu
verbinden.
100 meters
PTZ Speed
Dome
DC Power Line (DC)
1000BASE-T UTP
PoE
1000BASE-T UTP with PoE
802.3at In-line Power Switch
PoE
Power
Data
802.3at
PoE+ Splitter
Power
Data
DC
POE-161S (Power 5V/12V) POE-162S (Power 24V/12V)
5V 12V
Incorrect voltage might
cause device damage
CAUTION
24V 12V
Incorrect voltage might
cause device damage
CAUTION
Bild 3: Verbindung zum IEEE 802.3at Gerät
Hinweis
Mit dem IEEE 802.3af/802.3at Standard; kann der
PLANET 802.3at PoE+Splitters mit dem IEEE
802.3af/802.3at End-Span Schalter zusammen funktion-
ieren,derStromüberdiePins1,2,und3,6einspeist.
5.3 PoE+ Injektor und PoE+ Splitter Installation
Bei einem nicht PoE Remote Gerät oder Ethernet Vorrichtung, können
der 802.3at PoE+Splitters und der 802.3at PoE+ Injektor paarweise
funktionieren um DC Strom für diese Geräte zu bieten, die Tabelle
unten zeigt das Modell PLANET PoE+ Injektoren:
Modell PoE Standard Max. PoE
Output
Strom
Input
Durchreiche
Geschwindigkeit
POE-161 IEEE 802.3at/af 30 watts 56V CC 10/100/1000Mbps
POE-163 IEEE 802.3at/af 30 watts 54V CC 10/100/1000Mbps
POE-164 IEEE 802.3at/af 30 watts 53V CC 10/100Mbps
