4.4. Connexion à un volet roulant (selon modèle / câble en option) .............................................................................................. 10
4.5. Kit Pool terre (en option) ......................................................................................................................................................... 10
5. REGLAGE DES PARAMETRES .............................................................................................................................. 11
5.1. Panneau principal .................................................................................................................................................................... 11
5. . Fonction Marche / Arrêt .......................................................................................................................................................... 11
5.3. Menu électrolyse ..................................................................................................................................................................... 11
5.3.1. Mode Boost (selon modèle) ..................................................................................................................................................... 12
5.3.2. Réglage du temps d’inversion / auto-netto age de la cellule (selon modèle) ......................................................................... 12
5.4. Menu pH.................................................................................................................................................................................. 1
5.4.1. Liste des fonctions du menu pH ............................................................................................................................................... 13
5.4.2. Affichage .................................................................................................................................................................................. 13
6. UTILISATION ...................................................................................................................................................... 13
6.1. Vérification des paramètres de l’eau ....................................................................................................................................... 13
6. . Utilisation de la partie électrolyse ........................................................................................................................................... 14
6.2.1. Ajout de sel............................................................................................................................................................................... 14
6.2.2. Piscine équipée d’un volet roulant (selon modèle) .................................................................................................................. 15
6.2.3. Réglage de la production de chlore .......................................................................................................................................... 15
6.3. Utilisation de la partie pH ........................................................................................................................................................ 15
6.3.1. Calibration de la sonde pH ....................................................................................................................................................... 15
6.3.2. Réglage de la consigne pH ........................................................................................................................................................ 16
7. ENTRETIEN ......................................................................................................................................................... 17
7.1. Période d’hivernage (partie électrolyse) .................................................................................................................................. 17
7. . Nettoyage de la cellule ............................................................................................................................................................ 17
7.3. Période d’hivernage (partie pH)............................................................................................................................................... 17
7.4. Redémarrage pH ...................................................................................................................................................................... 18
8. DIAGNOSTIC DES DEFAILLANCES ....................................................................................................................... 18
8.1. Défaillances électrolyse ........................................................................................................................................................... 18
8. . Défaillances pH ........................................................................................................................................................................ 19
9. GARANTIE .......................................................................................................................................................... 20

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 2
1. AVANT PROPOS
Ce manuel décrit l’installation et le fonctionnement de 3 appareils a ant des caractéristiques communes mais
aussi des caractéristiques propres.
Pour les identifier et les reconnaitre les logos suivants sont utilisés :
LOGO Appareil
Electrol seur
Régulateur de pH
Electrol seur et régulateur de pH
DUO
pH
UNO

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 3
. CONSIGNES DE SECURITE
INSTRUCTIONS DE SECURITE
LISEZ, COMPRENEZ ET SUIVEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT TOUTE INSTALLATION ET
UTILISATION DE CE MATERIEL.
Dans ce manuel ce symbole annonce un AVERTISSEMENT.
Il vous alerte du risque de détérioration du matériel ou de blessures graves sur les personnes. Respecter
IMPERATIVEMENT ces avertissements !
Dans le but d’améliorer la qualité de ses produits, le fabricant se réserve le droit de modifier, à tout moment
et sans préavis, les caractéristiques de ses fabrications.
AVERTISSEMENT - RISQUES DE CHOCS ELECTRIQUES
Afin d’éviter les risques de blessures ou d’accident, porter et installer le matériel hors de portée des
enfants.
S’assurer que l’installation du local technique est en conformité avec les normes en vigueur dans le
pa s d’installation au moment de l’installation. Le coffret électrique de filtration doit notamment
être protégé par un disjoncteur différentiel de 30mA maximum avec distance d’ouverture de
contact d’au moins 3 mm sur tous les pôles. A ne pas confondre avec le disjoncteur différentiel de
protection de l’ensemble de l’habitation qui est de l’ordre de 300 à 500mA. En cas de doute,
contacter un électricien qualifié pour vérifier l’ensemble de l’installation de votre local technique.
L’installation de cet appareil doit être réalisée par une personne qualifiée conformément aux
normes électriques en vigueur dans le pa s d’installation au jour de l’installation.
Les câbles d’alimentation électrique et de la cellule doivent être protégés contre toute
détérioration accidentelle. Un câble endommagé doit être immédiatement remplacé exclusivement
par un câble d’origine. Ne jamais couper ou rallonger les câbles.
Couper impérativement l’alimentation électrique avant toute intervention technique sur l’appareil.
Ne pas modifier l’appareil. Toute modification peut le détériorer ou être dangereuse pour les
personnes. Seule une personne qualifiée peut intervenir sur l’appareil en cas de panne ou pour en
assurer la maintenance.
Cet appareil doit être utilisé exclusivement pour des piscines familiales.
LE NON RESPECT DE CES INSTRUCTIONS PEUT CAUSER LA DETERIORATION DE L’APPAREIL OU DES
BLESSURES GRAVES SUR LES PERSONNES
Les consignes de sécurité détaillées dans ce manuel ne sont pas exhaustives. Elles rappellent les risques les
plus communs rencontrés lors de l’utilisation d’équipements électrique en présence d’eau. La prudence et le
bon sens doivent accompagner toute installation et utilisation de ce matériel.

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 4
3. LISTE DE COLISAGE
1 boîtier électronique
1 kit de fixation avec chevilles et
vis
2 Réductions 63/50 mm
Suivant modèle :
2 réductions 63/40 mm avec
raccords cannelés
1 Sonde pH
2 colliers de prise en charge
Diam 50 mm Ø ½’’
5 m de tube semi rigide
1 crépine d’aspiration
1 raccord d’injection Ø ½ ’’
1 porte sonde Ø ½’’
1 bouchon pour étalonnage
sonde
1 solution pH7
DUO pH
DUO pH
DUO pH
DUO pH
DUO pH
DUO pH
DUO pH
DUO pH
DUO UNO
DUO UNO
DUO pH UNO
1 cellule d’électrol se avec
écrous et collets
En lina En T

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 5
4. INSTALLATION
Avant de procéder à l’installation de l’appareil, vérifier et corriger impérativement les points suivants :
•Vérifier que tous les équipements h drauliques sont en bon état de fonctionnement et correctement
dimensionnés. Vérifier en particulier le débit de la pompe de filtration, la capacité du filtre et le diamètre
des canalisations.
•La pression maximale de l’eau dans la cellule ne doit pas être supérieure à 3 bars.
•La capacité de traitement de l’appareil doit être adaptée au volume d’eau à traiter et au climat du lieu
d’installation. En cas de climat chaud ou d’utilisation d’une eau de forage, choisir un appareil a ant une
capacité de traitement 20 % supérieure à celle recommandée pour un climat tempéré ou une eau de ville.
Le local technique doit être sec et correctement aéré (température ambiante maximale d’utilisation : 35°C),
protégeant de la pluie, des éclaboussures, des projections d’eau et du ra onnement UV.
> Prévoir un emplacement pour le bidon du produit correcteur pH suffisamment éloigné de
tout appareillage électrique et de tout autre produit chimique.
La non observation de cette consigne entraînera une ox dation anormale des pièces métalliques pouvant aller
jusqu’à la défaillance complète de l’appareil.

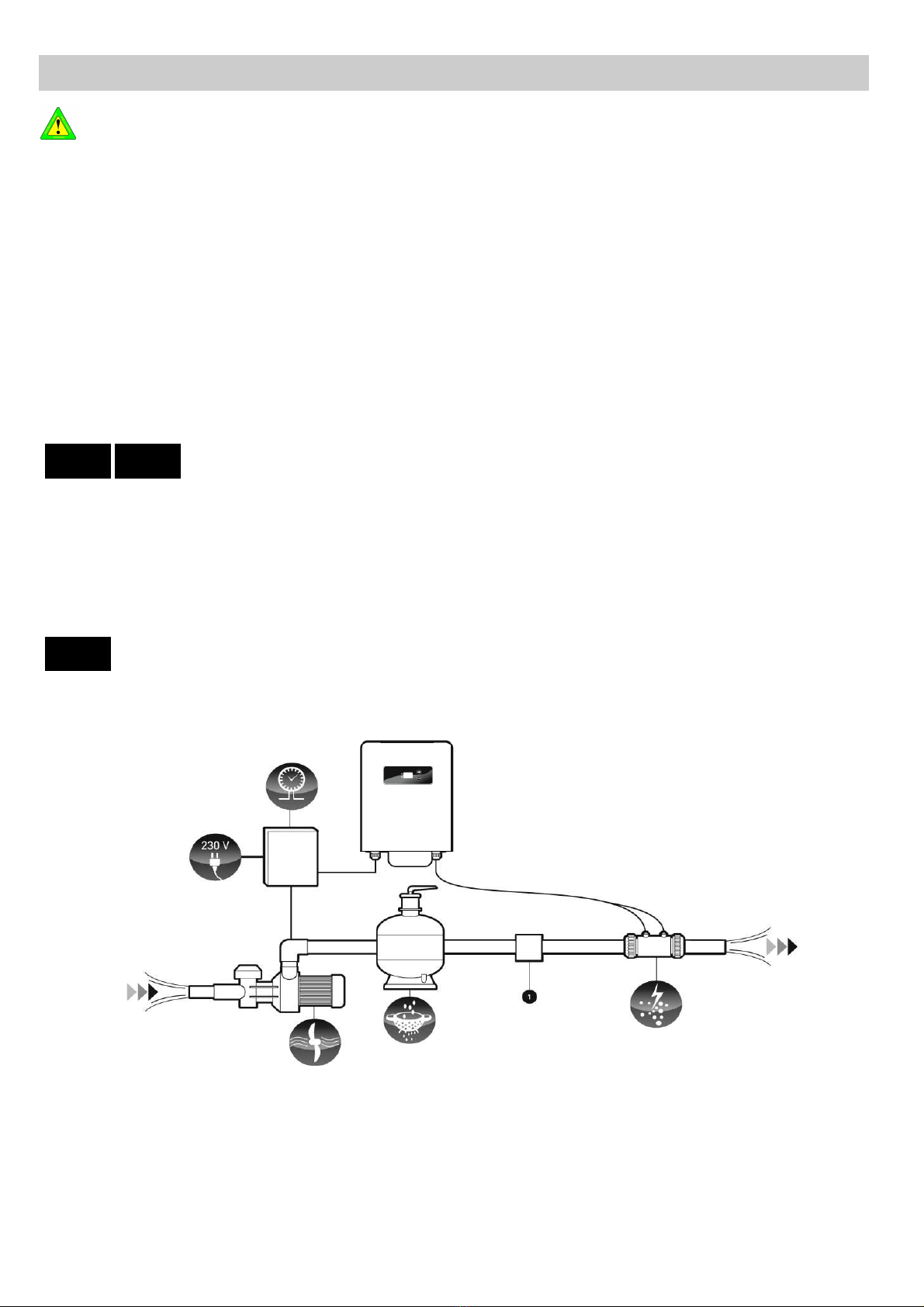

•Le montage de l’appareil et de ses accessoires doit strictement se faire conformément aux schémas
d’installation suivants :
UNO
DUO pH

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 6
4.1. Boitier électronique
• Choisir un emplacement facilement accessible, proche du coffret électrique de la filtration, éloigné de
2 mètres au maximum de la cellule d’électrol se. Installer le boîtier électronique verticalement et
suffisamment loin de la piscine afin de respecter les distances réglementaires propres à chaque pa s.
Ne pas le couvrir.
•Raccorder le boîtier électronique de façon permanente au coffret électrique de filtration en
l’asservissant au contacteur de la pompe. Ne pas utiliser de rallonge électrique. Ne pas brancher
DUO UNO
DUO
pH

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 7
l’appareil sur une prise électrique. Couper au préalable le disjoncteur différentiel. Vérifier que le
boîtier électronique s’éteigne bien quand la pompe de filtration s’arrête.
Tout contact entre le boitier électronique et l’eau du bassin peut entraîner un risque d’électrocution.
4.2. Cellule d’électrol se

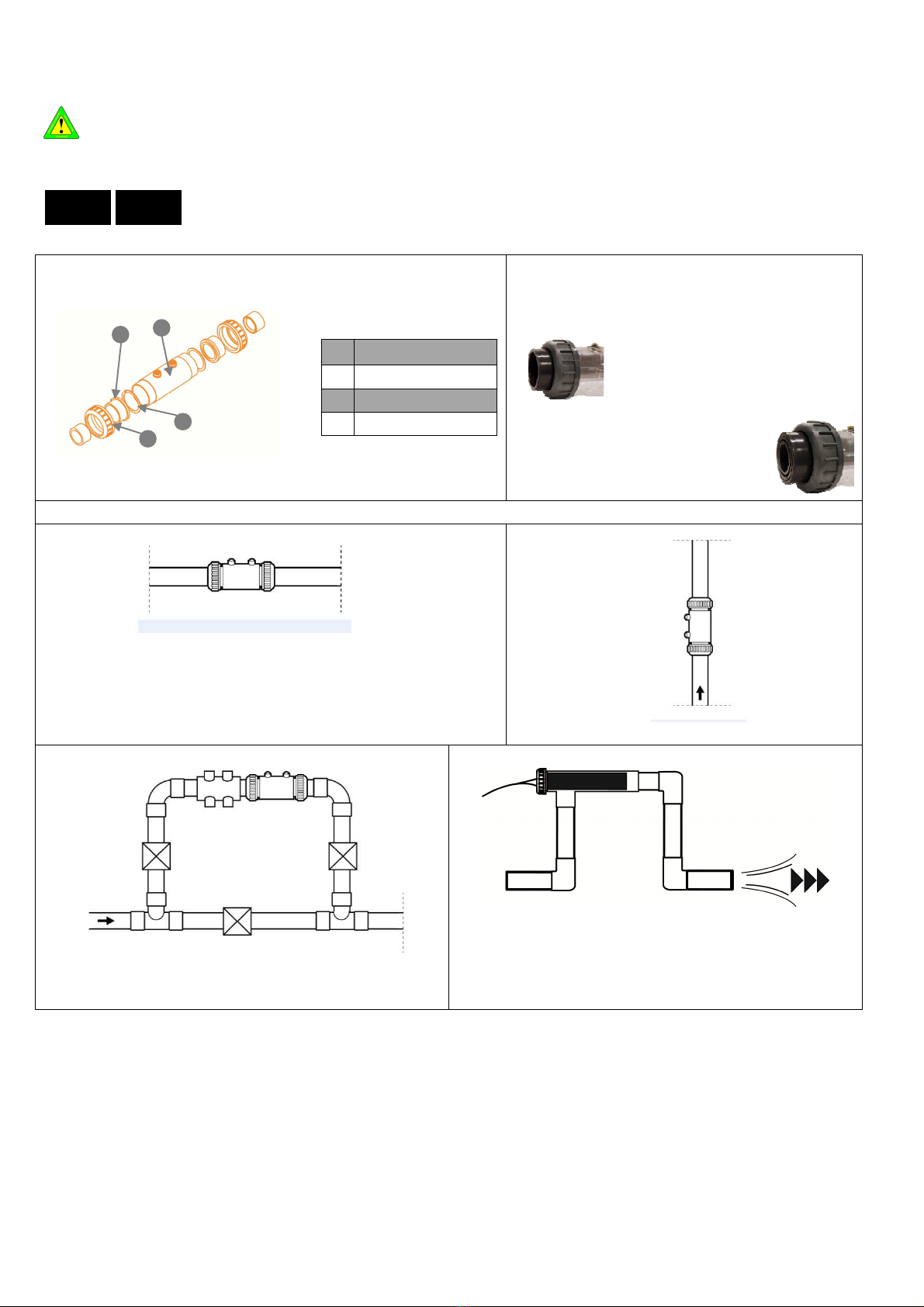

Vue éclatée de la cellule.
1 Ecrou
2 Collet
3 Joint
4 Manchon
Equiper la cellule avec les réduction en
fonction du diamètre de la canalisation
(63mm ou 50mm).
Tipos de montajes posibles:
Montage horizontal
Montage vertical
Montage en b -pass
Montage de la cellule en T
DUO UNO
3
1
2
4
Cellule avec un collet
de 63mm
Cellule avec la réduction
63mm > 50mm

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 8

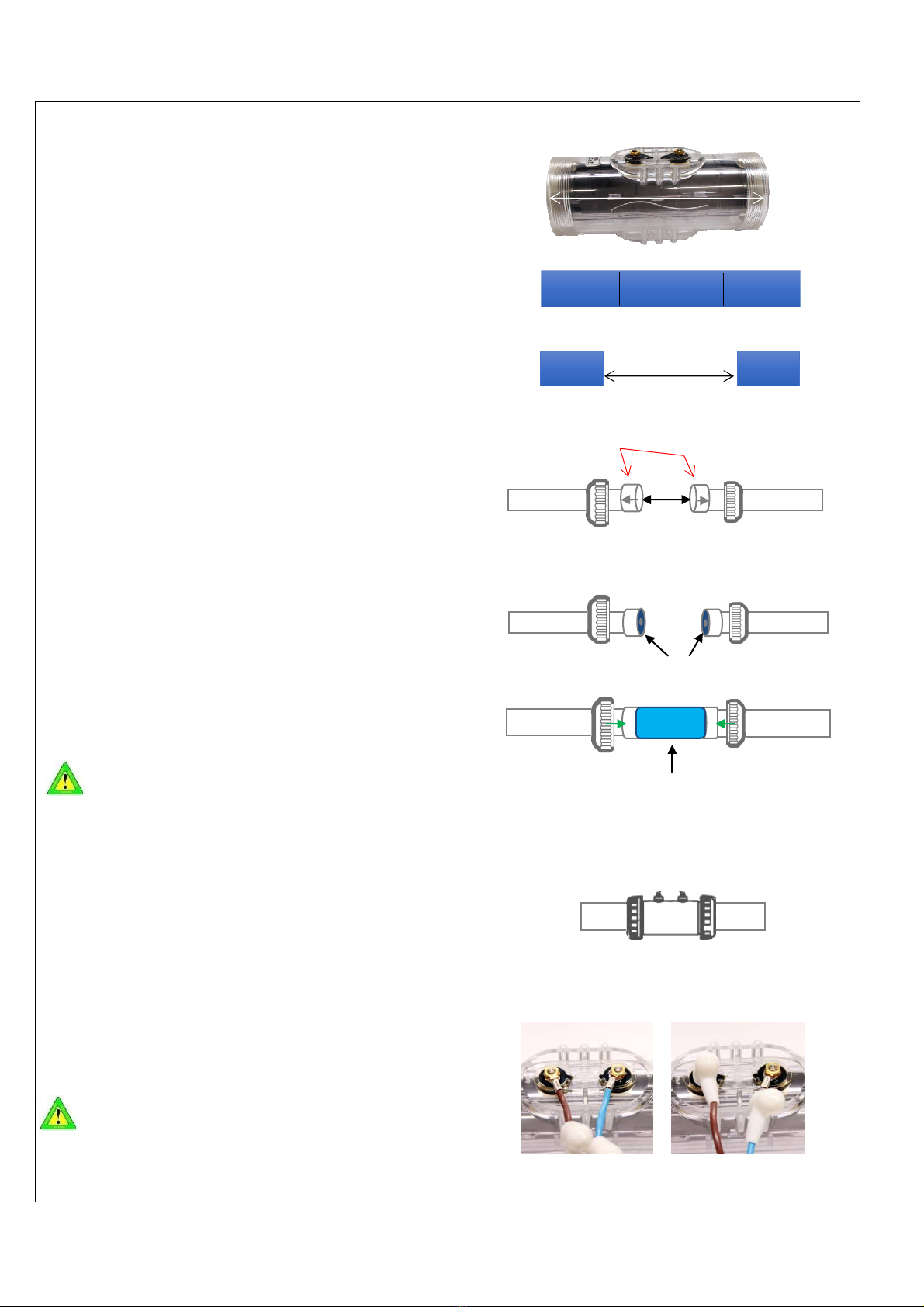

Procédure d’installation
•Eteindre le s stème de filtration.
•Démonter les collets de la cellule pour
pouvoir mesurer le manchon (côte x, fig
01).
•Marquer l’emplacement de cellule sur la
canalisation (fig 02). Celle ci doit être
placée après tout autre appareil de
traitement, de nettoyage ou de chauffage
(juste avant le refoulement).
•Couper la canalisation de manière à obtenir
une côte équivalente à la taille du
manchon + 10mm (fig 03).
•Si la canalisation est en diamètre 63, enfiler
l’écrou sur la canalisation puis coller le
collet sur la canalisation. Répéter
l’opération de chaque côté de la découpe
en veillant à ce que l’ouverture restante
soit de la taille du manchon de la cellule. Si
la canalisation est en diamètre 50, coller
préalablement la réduction 63/50 dans le
collet avant de coller le collet sur la
canalisation (fig 04).
•Monter avec un peu de graisse silicone les
joints d’étanchéité sur le collet (fig 05).
•Positionner le manchon de la cellule
d’électrol se et serrer les écrous à la main
(fig 06).
Attendre que tous les collages soient
totalement secs avant de remettre les
canalisations sous pression.
Raccorder le câble reliant le boitier
électronique à la cellule :
•Positionner les 2 cosses (marron et bleu)
indifféremment sur l’une des bornes de la
cellule (fig 07).
•Mettre les rondelles, puis serrer à la clef de
10 les écrous jusqu’au blocage. Ne pas
forcer
•Placer les capuchons de protection (fig 08).
Une cellule mal branchée (mauvais serrage
des cosses par exemple) entraînera des dommages
pouvant aller jusqu’à destruction. La garantie ne
pourra s’appliquer en ce cas.
Montage terminé
Côte x
Côte x
Manchon de la cellule d‘électrol se
Côte x +10 mm
Côte x
Réduction 63/50 mm
Joints d‘
étanchéité
Fig 01
Fig 02
Fig 03
Fig 04
Fig 05
Fig 06
Fig 07 Fig 08

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 9

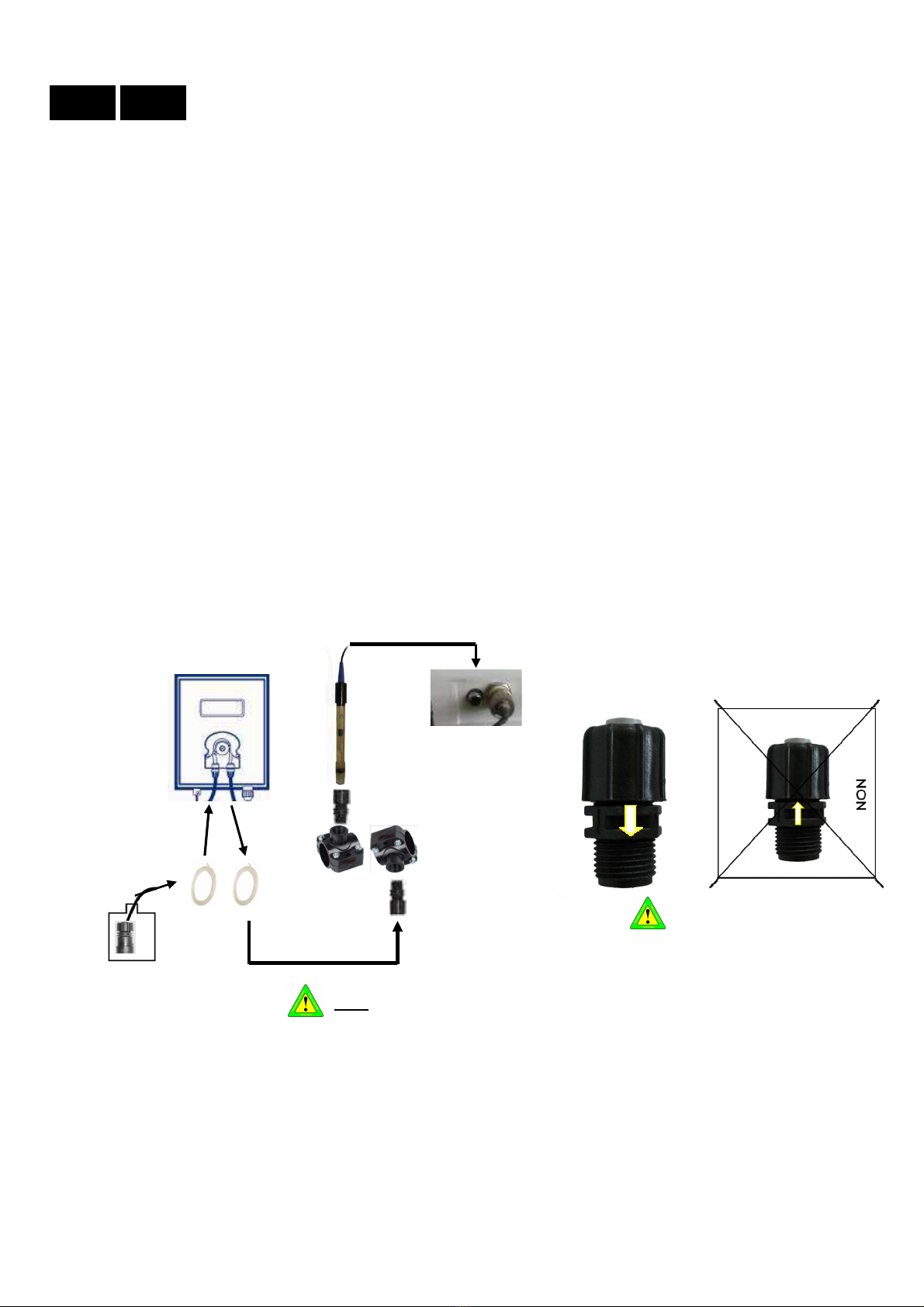

4.3. Installation de la sonde pH et du circuit d’injection
•Positionner le premier collier de prise en charge au milieu de la canalisation horizontale d’une
longueur minimale de 40 cm. Orienter l’orifice vers le haut. Marquer puis percer la canalisation.
Monter avec du Téflon le porte-sonde sur le collier de prise en charge.
•Oter la protection caoutchouc de la sonde pH puis la monter sur le porte-sonde. Veiller à ce qu’elle ne
soit pas en butée dans la canalisation.
• Connecter le câble de la sonde pH (fiche BNC) à la base du boîtier électronique. L’éloigner de tout
autre câble électrique afin d’éviter des perturbations électromagnétiques pouvant fausser les mesures.
• Positionner le deuxième collier de prise en charge après le premier. Orienter l’orifice de préférence
vers le bas. Marquer puis percer la canalisation. Monter avec du Téflon le raccord d’injection ½ ’’ sur le
collier de prise en charge. Le raccord d’injection doit être le plus proche possible du refoulement vers
la piscine.
•Raccorder la crépine d’aspiration à la pompe pH avec une partie du tu au fourni. Respecter le sens des
flèches figurant sur le capot de la pompe pH.
•Visser le raccord d’injection sous le porte-accessoires puis raccorder la sortie de la pompe pH au
raccord d’injection avec le reste du tu au fourni.
DUO pH
Note : ne pas mettre le bidon correcteur directement sous l’appareil
Un positionnement incorrect
du raccord d’injection peut
entraîner la détérioration de
la pompe.

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 10
4.4. Connexion à un volet roulant (selon modèle / câble en option)
•Repérer dans le coffret électrique du volet automatique le contact de fin de course (un contact
sec, sans alimentation). Certains fabricants de volets identifient spécialement ce contact pour le
pilotage des électrol seurs.
•Connecter par un câble électrique (2 conducteurs) le contact sec du volet roulant à la boîte de
connexion. Le câble de 1 M en option, permet le raccordement de l’appareil au coffret électrique du
volet automatique. N’hésitez pas à vous procurer le câble (Réf : OPT07POO001) auprès de votre
professionnel.
•Brancher le connecteur sous l’appareil sur la fiche RCA jaune.
4.5. Kit Pool terre (en option)
•Positionner le collier de prise en charge sur la canalisation.
•Visser l’électrode sur le collier de prise en charge.
•Relier l’électrode à un piquet de terre (non fourni) en respectant les spécifications de normes
d’installation propres à chaque pa s au jour de l’installation.
L’électrode du kit POOL TERRE en option permet d’évacuer vers la terre l’électricité statique de l’eau de la piscine
quelle qu’en soit l’origine. En effet dans certaines situations l’électricité statique
peut favoriser l’apparition de
phénomènes d’oxydation sur les pièces métalliques en contact avec l’eau de la piscine. N’hésitez pas à vous procurer le
kit POOL TERRE (réf KIT10MISTER02) auprès de votre professionnel.
DUO UNO

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 11
5. REGLAGE DES PARAMETRES

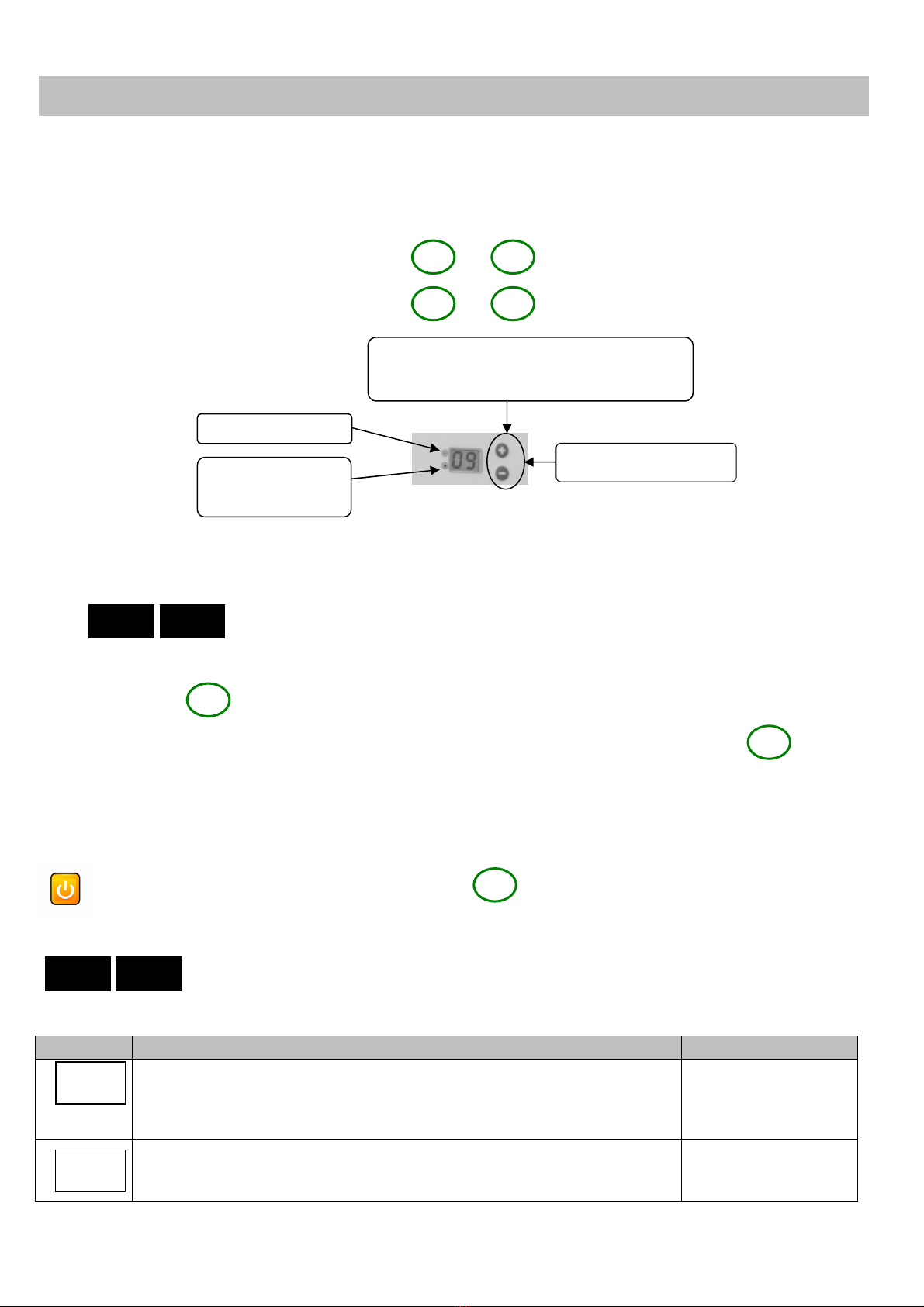

5.1. Panneau principal
Ce manuel regroupe un certain nombre de produits, les touches d’accès aux fonctions peuvent être
différentes selon les modèles.
Appu ez sur l’une des touches suivantes : Ou
Ou
Au démarrage, l’appareil affiche un chenillard, puis le numéro de version du logiciel (ex : 02.03), de
nouveau un chenillard et enfin, l’écran principal.
> Au premier démarrage de ces appareils, la fonction pH entre en mode calibration
« CA ». L’appareil attend le lancement de la première calibration.
Appu er sur pour lancer la calibration de la sonde pH.
Pour basculer d’une fonction à l’autre (pH/électrol se), appu er sur la touche
L’affichage par défaut est la valeur de pH. Après 10 secondes d’inactivité de la fonction
électrol se, l’affichage bascule automatiquement sur l’affichage du pH.
5.2. Fonction Marche / Arrêt
Pour arrêter l’appareil, appu er 5 s sur La touche (selon modèle): l’écran et les LED s’éteindront.
5.3. Menu électrol se
Les menus ci-dessous sont disponibles à condition que l’appareil soit équipé de l’option :
Code Fonction Réglage
Lancer le mode Boost
Permet de lancer une super chloration de la piscine en cas de fréquentation
exceptionnellement élevée, de pluies abondantes, d’eau trouble ainsi que tout
autre facteur entraînant un besoin accru de chlore.
/
Régler le temps d’inversion de polarité
Permet d’adapter les fréquences de netto age de la cellule en fonction de la dureté
de l’eau. La valeur enregistrée apparait en clignotant.
De Off à 16 h
DUO UNO
DUO pH
Réglage pourcentage de production de chlore
(UNO / DUO) ou valeur du pH (pH et DUO)
Vo ant
d’alimentation
Vo ant Alarme
Touche de navigation
+/C
-
/
V
+/C
+
-
-
/
V
+/C
In
Bo

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 12
Activer / Désactiver la fonction couverture automatique
Modification de la production en fonction de la fermeture du volet
On / Off
Activer / Désactiver l’alarme A1
*
:
Défaut de production
* A l’origine, l’alarme A1 est désactivée par défaut. Le cas échéant, cette
fonctionnalité invite l’utilisateur à activer manuellement cette commande.
On / Off
5.3.1. Mode Boost (selon modèle)
Pour accéder au menu de réglage : appu er sur la touche pendant 5 s.
•Sélectionnez le menu « bo »
•Appu ez 5 s. sur la touche pour activer le mode BOOST.
•L’appareil affiche « bo ».
La touche permet d’interrompre à tout moment le mode BOOST.
Le mode BOOST est un mode préventif et non curatif !
Il ne peut se substituer à un traitement choc classique dans le cas d’une eau de piscine impropre à la baignade.
5.3. . Réglage du temps d’inversion / auto-nettoyage de la cellule (selon modèle)
Cet appareil est équipé d’un netto age automatique de la cellule d’électrol se par une inversion de
polarité aux bornes de la cellule. Pour un netto age optimal, ces fréquences d’inversion doivent être
ajustées en fonction de votre dureté d’eau (eau douce, dure ou très dure).
Ajuster vos fréquences d’inversion (code « In » dans le menu de réglage, voir § 4.2) :
TH (mg/l CaCo
3
) 0 - 50 50 - 120 120 - 200 200 - 400 400 – 600 >600
TH (°f) 0 - 5 5 - 12 12 - 20 20 – 40 40 - 60 > 60
Fréquences d’inversion (heures) OFF 16 10 6 4 2
Important : l’auto nettoyage de la cellule n’a pas vocation à compenser une dureté d’eau très élevée. Au
delà d’un TH de 60°f, il est impératif d’agir en premier lieu sur l’équilibre de l’eau afin de faire baisser sa
dureté.
De fait, une cellule entartrée à cause d’un réglage inadéquat ne sera pas éligible à la garantie.
5.4. Menu pH
Pour accéder au menu pH, il faut que l’appareil affiche la valeur de pH (écran par défaut).
Appu er 3s sur la touche
•Sélectionner le code (menu) avec les touches et confirmer avec la touche
•Sélectionner la valeur désirée avec les touches et confirmer avec la touche
•La valeur se fige et l’appareil revient sur l’affichage principal.
DUO pH
-
/
V
+/C
-
/
V
AL
Co
-
/
V
-
/
V
-
/
V
-
/
V
+/C
-
/
V
-
/
V

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 13
5.4.1. Liste des fonctions du menu pH
Code Fonction Réglage
Calibrer la sonde pH
Permet de calibrer la sonde pH avec la solution étalon pH7
Choisir le type de correcteur (par défaut acide)
Permet de modifier le mode de correction du pH entre acide ou basique. L’appareil est
paramétré pour réguler en mode acide (faire descendre le pH). Vous pouvez changer en
mode basique (faire monter le pH).
Acide (pH-) où
Basique (pH+)
Régler la consigne pH (par défaut 7, )
Permet de changer la valeur du pH à maintenir dans la piscine. De 6,8 à 7,6
5.4. . Affichage
Lecture du pH Clignotant
6. UTILISATION
Ces opérations sont à effectuer avant la mise sous tension de l’appareil.
6.1. Vérification des paramètres de l’eau
A l’installation initiale de l’appareil ou en début de toute nouvelle saison, vérifier et corriger impérativement
les points suivants :
Etat de l’eau Limpide, sans algues ni sédiments
Température de l'eau Supérieure à 15°C
pH
Stabilisé entre 7,0 et 7,4
Important : Quel que soit le système de traitement chimique l'efficacité du chlore diminue très rapidement
avec l'augmentation du pH et le tartre se dépose d'autant plus vite que le pH est élevé ou instable.
Taux de stabilisant
Inférieur à 35 ppm
Important : Le stabilisant ou acide iso cyanurique a pour fonction de protéger le chlore des effets des UV. Un
taux trop important aura pour conséquence de bloquer l'effet désinfectant du chlore produit par l'appareil.
Faire baisser le taux de stabilisant de votre piscine en suivant les recommandations de votre professionnel.
Taux de chlore libre Supérieur à 1 ppm (mg/l). Faire une chloration choc si nécessaire.
Co
SE
CA
Sélectionner la
consigne
souhaitée
SE
7.2
CA
Sortir du menu et revenir à l’affichage normal
3s
7.2
-
/
V
+/C
-
/
V
-
/
V
-
/
V
3s

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 14
Attention : le non respect de ces recommandations impliquera nécessairement une mauvaise utilisation de
l’appareil, ce qui est susceptible d’annihiler la garantie.
Attention aux eaux de forage !
Utiliser de préférence de l'eau provenant du réseau d'alimentation urbain. Eviter toute eau d'origine naturelle
(pluie ruissellement plan d'eau forage).
L’efficacité d’un traitement chimique utilisant du chlore diminue très rapidement avec l’augmentation du pH. Le
tartre se dépose d’autant plus vite que le pH est élevé ou instable.
Pour maintenir ensuite votre pH dans la plage conseillée utiliser exclusivement un produit correcteur pH (acide ou
basique) recommandé par votre piscinier. Pour votre confort pensez à installer une régulation automatique du pH.

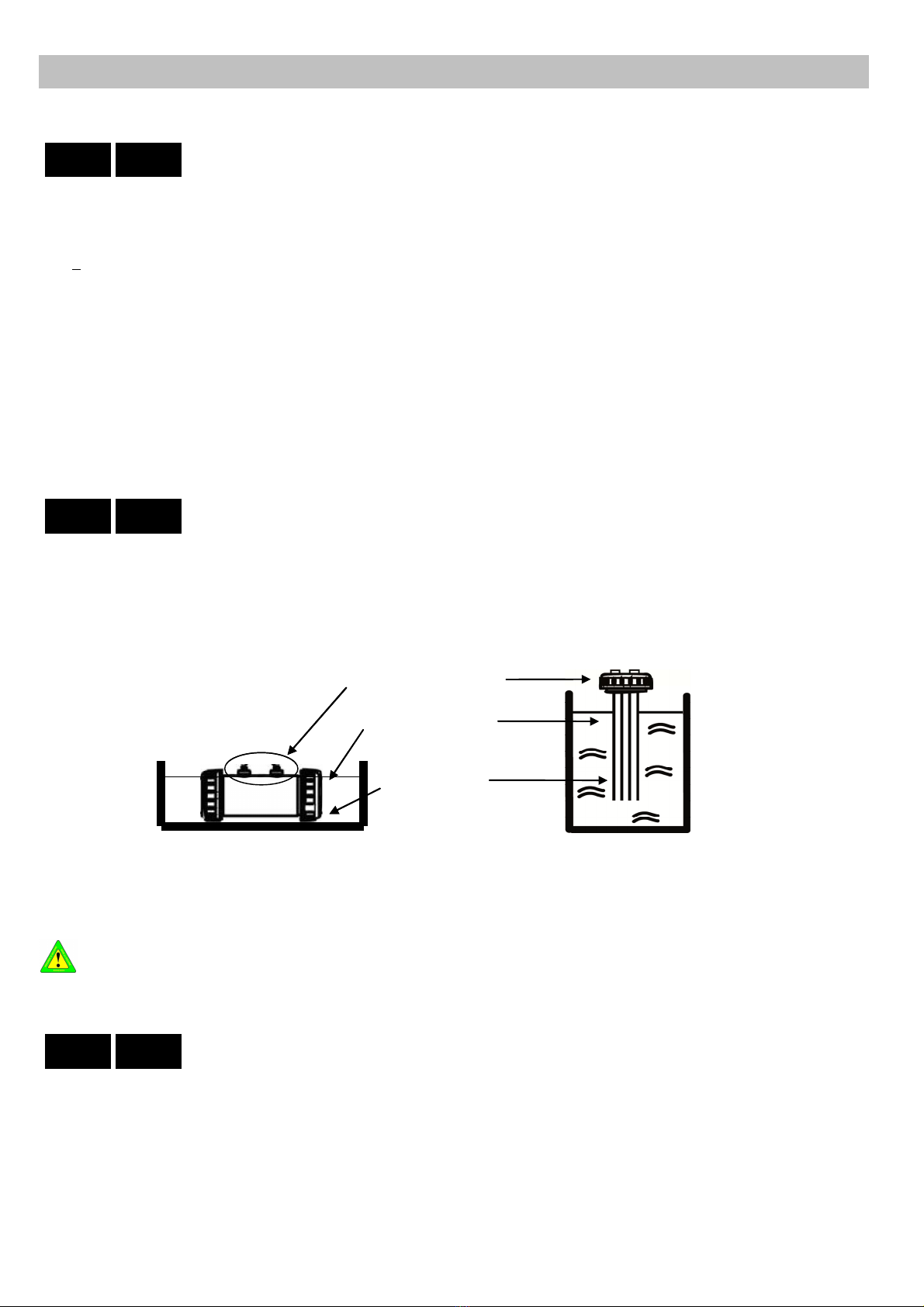

6.2. Utilisation de la partie électrol se
6. .1. Ajout de sel
•Concentration idéale au démarrage d’une saison = 5 kg/m
3
.
•A la mise en service : quantité de sel = 5 x volume de la piscine en m
3
.
•Rajout de sel :
Quantité de sel à rajouter (en kg)
Taux de sel
actuel (kg/m
3
)
Volume d’eau de la piscine (m
3
)
30 40 50 60 70 80 90 100 110 120
0 150 200 250 300 350 400 450 500 550 600
0,5 135 180 225 270 315 360 405 450 495 540
1 120 160 200 240 280 320 360 400 440 480
1,5 150 140 175 210 245 280 315 350 385 420
2 90 120 150 180 210 240 270 300 330 360
2,5 75 100 125 150 175 200 225 250 275 300
3 60 80 100 120 140 160 180 200 220 240
3,5 45 60 75 90 105 120 135 150 165 180
4 30 40 50 60 70 80 90 100 110 120
4,5 15 20 25 30 35 40 45 50 55 60
•T pe de sel : sel pastille de haute pureté conforme à la norme EN 16401 Qualité A (sans agent de
coulabilité et sans agent anti-mottant).
•Ajouter directement le sel dans la piscine et laisser fonctionner la filtration manuellement pendant 24h
(l’appareil doit être éteint).
DUO UNO

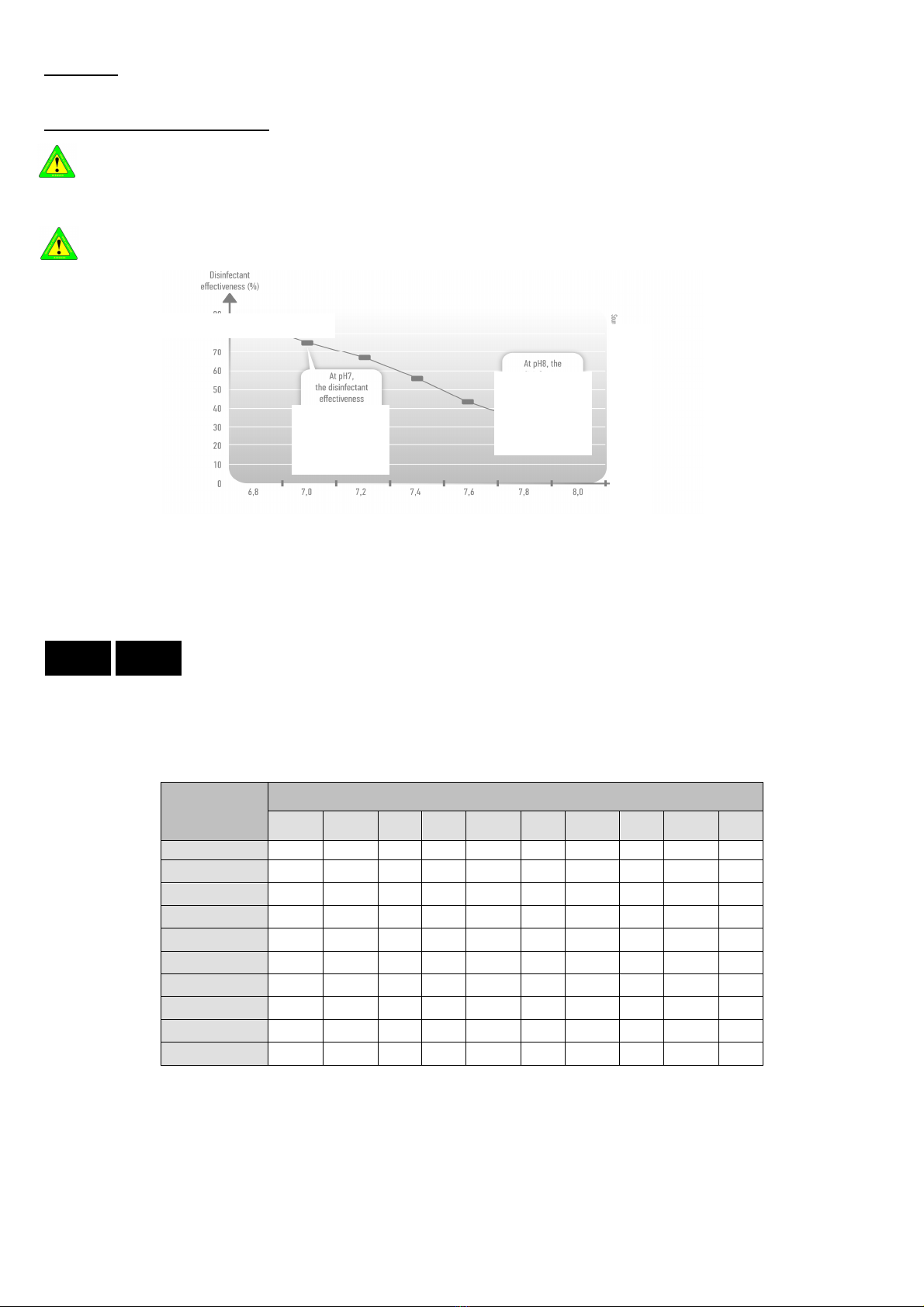

Efficacité du désinfectant (%)
A pH 7,
l’efficacité du
désinfectant
est de 76 %
A pH 8,
l’efficacité du
désinfectant
n’est plus que
de 24 %
Source : Ministère de la Santé de France

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 15
Vous pouvez désormais mettre l’appareil sous tension.
6. . . Piscine équipée d’un volet roulant (selon modèle)
•Si votre piscine est équipée d’un volet roulant, sa production de chlore doit être réduite lorsque le
volet est fermé.
•L’appareil est équipé d’une fonction qui s’en chargera automatiquement.
•Lorsque le volet roulant sera fermé, l’appareil affichera alternativement avec la consigne de
production
6. .3. Réglage de la production de chlore
La production de chlore de l’appareil se règle de 0 à 10 (100 %), à l’aide de la touche et
•Mesurer le taux de chlore libre dans la piscine à l'aide de votre trousse d'anal se habituelle. A la mise
en service, le chlore libre doit être supérieur à 1 ppm. Si ce n’est pas le cas, régler l'appareil sur la
position 10 (100 %) et le laisser fonctionner en continu jusqu'à obtenir une concentration suffisante
(de quelques heures à quelques jours).
•Dès que le chlore libre est supérieur à 1 ppm, mettre la filtration sur « AUTO » et ajuster le temps de
filtration selon le tableau ci-dessous :
T(°C) 16 18 20 22 24 26 28 30 Plus
Temps (h) 8 9 10 11 12 13 16 19 24/24
•Ajuster ensuite le % de production de façon à maintenir en permanence un taux de chlore libre dans la
piscine entre 0,5 et 1 ppm. Chaque utilisation de piscine est différente, il faudra peut-être plusieurs
essais pour déterminer la valeur la plus adaptée à votre situation.
6.3. Utilisation de la partie pH
6.3.1. Calibration de la sonde pH
•A l’installation initiale de l’appareil, le mode « CA » clignote : appu er 3s sur la touche
L’écran affiche « 7.0 » clignotant.
•Tremper la sonde pH dans une solution pH 7.
La solution étalon est à usage unique. La jeter après utilisation.
•Appu er à nouveau sur la touche pendant 3 s. : l’appareil étalonne la sonde.
•Après une minute, l’écran affiche « Oh » : la sonde est calibrée.
•Après 3 s., l’appareil revient à l’affichage du pH mesuré ou au menu « CA ».
DUO pH
-
/
V
-
/
V
DUO UNO
DUO UNO
+/C
-
/
V
C
o

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 16
•Si l’écran affiche « Er », la calibration n’a pas fonctionné. Appu er alors sur l’une des deux touches et
contacter votre professionnel.
6.3. . Réglage de la consigne pH
Le menu « SE » permet de régler la consigne pH. La plage de réglage est comprise entre pH6.8 et pH7.6.
Lors de la première mise en route, l’appareil est programmé en usine avec une consigne à 7.2.
•Appu er 3 s. sur la touche et accéder au menu « SE ». L’écran affiche la valeur clignotante de
consigne actuelle.
•Régler la consigne souhaitée à l’aide des touches et .
•Pour valider, appu er 3 s. sur la touche . La valeur choisie se fige.
•L’affichage revient au menu « SE ».
6.3.3. Réglage du type de correcteur
Le menu « Co » permet de modifier le mode de correction du pH entre acide ou basique. L’appareil est
paramétré pour réguler en mode acide « AC » (faire descendre le pH). Vous pouvez changer en mode basique
« bA » (faire monter le pH).
•Appu er 3 s. sur la touche et accéder au menu « Co ». L’écran affiche le t pe actuel de correcteur
clignotant
•Régler le t pe de correcteur souhaitée à l’aide des touches et .
•Pour valider, appu er 3 s. sur la touche . La valeur choisie se fige.
•L’affichage revient au menu « Co ».
Conseils d’entretien :
Ne jamais utiliser d’acide chlorhydrique. Utiliser exclusivement un produit correcteur pH recommandé par votre
professionnel. L’utilisation de tout autre produit chimique peut entrainer la détérioration irréversible de l’appareil.
Votre appareil est maintenant mis en service.
Important :
Pour la protection et la longévité des équipements de votre piscine il est impératif de respecter à la lettre les consignes d’utilisation
mentionnées dans ce manuel. La présence d’une régulation ampérométrique chlore d’un contrôleur de production Redox ou d’une
régulation pH ne dispense pas du strict respect de ces consignes et n’a pas vocation à supprimer les risques de dommages mais
seulement à les limiter. En effet malgré le bon fonctionnement d’un appareil de contrôle ou de régulation d’autres facteurs sont
susceptibles d’occasionner des dommages notamment :
-Une ventilation insuffisante en cas de piscine couverte (abri bâche volet)
-Un défaut de maintenance des sondes d’analyse (étalonnage rajout du consommable…)
-Des traitements manuels d’appoints excessifs ou non adaptés (traitement choc…)
-Le non-respect des consignes d’utilisation décrites dans le présent manuel
Ces facteurs isolés ou combinés favoriseront l’apparition de phénomènes d’oxydations sur l’ensemble des pièces métalliques d’axes
et de lames de volets automatiques d’abris télescopiques d’échangeurs thermiques et pourront conduire à la détérioration
irréversible (décoloration…) du revêtement de la piscine.
De ce fait si la responsabilité du fabricant était engagée pour un dysfonctionnement de l’appareil de contrôle ou de régulation elle
serait limitée à la réparation ou au remplacement gracieux du produit. Ainsi il est fortement recommandé de vérifier chaque
semaine le taux de chlore et le pH de l’eau à l’aide de votre trousse d’analyse habituelle.
-
/
V
-
/
V
+/C
-
/
V
-
/
V
-
/
V
+/C
-
/
V

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 17
7. ENTRETIEN
7.1. Période d’hivernage (partie électrol se)
En dessous d’une température d’eau de 15°C, les conditions chimiques de l’eau entrainent une usure
prématurée de la cellule d’électrol se. Il est obligatoire d’éteindre (« hiverner ») son électrol seur.
•Arrêter l’appareil.
•Si elle n’est pas alimentée par le coffret électronique, la cellule d’électrol se peut rester sur la
canalisation, cela ne l’endommagera pas. Procéder alors à un traitement chimique classique sans
stabilisant.
•A la remise en service, l’année suivante, rallumer l’appareil. Si le taux de chlore libre est inférieur à 1
ppm, procéder à une chloration choc et suivre les conseils de remise en service : vérification des
paramètres de l’eau, du taux de sel, de la cellule, du réglage de la production de chlore.
7.2. Netto age de la cellule
Si la cellule s’est entartrée, procéder à un netto age manuel :
•Oter la cellule et vérifier la présence de tartre sur les électrodes.
•Pour détartrer la cellule, utiliser un netto ant « spécial cellule » ou contacter votre professionnel.
•Rincer puis remonter la cellule.
La durée de vie de la cellule est très étroitement liée au respect des instructions indiquées dans ce manuel. Nous vous recommandons
d’utiliser exclusivement des cellules d’origine. L’utilisation de cellules dites compatibles peut entraîner une baisse de la production et réduire
la durée de vie de l’appareil. Une détérioration liée à l’utilisation d’une cellule compatible annule ipso-facto la garantie contractuelle.
7.3. Période d’hivernage (partie pH)
En cas d’hivernage de la piscine (vidange et/ou arrêt de la filtration), réaliser les opérations suivantes :
•Retirer la sonde pH de la canalisation et la conserver dans sa protection d’origine remplie d’eau de ville
(ou dans un verre), dans un endroit où il ne gèlera pas pendant l’hiver.
•Sur la canalisation, en lieu et place de la sonde, utiliser le bouchon fourni.
•Rincer le tu au souple de la pompe péristaltique avec de l’eau propre.
DUO pH
DUO UNO
DUO UNO
Connexions hors de l’eau
Plaques de titane
complètement
immergées
≈ ≈
≈ ≈
Solution de netto age
Cellule en ligne Cellule en T
Connexions hors de l’eau
Plaques de titane
complètement
immergées
≈ ≈
≈ ≈
Solution de netto age
Cellule en ligne Cellule en T

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 18
7.4. Redémarrage pH
A chaque démarrage de saison et après tout changement de sonde pH : un étalonnage de la sonde est
nécessaire pour assurer une régulation optimale
8. DIAGNOSTIC DES DEFAILLANCES
8.1. Défaillances électrol se
Sécurités Causes Explications / Solutions
A1
Manque d’eau La production de chlore est interrompue.
Vérifier un débit d’eau plein et constant dans la cellule.
Manque de sel La production de chlore est dégradée ou inexistante.
Vérifier le taux de sel dans la piscine à l’aide de votre trousse d’anal se
habituelle. Il doit être supérieur à 3 kg/m
3
et idéalement à 5.
Problème cellule La production de chlore est dégradée ou inexistante.
1/ Vérifier visuellement que la cellule n’est pas entartrée.
2/ Vérifier que les connexions aux bornes de la cellule ne soient pas ox dées
et soient bien serrées.
3/ Dans la majorité des cas, ce code indique que votre cellule est totalement
usée, et/ou entartrée, et ne peut plus produire de chlore. Contacter un
professionnel pour procéder à son remplacement.
Problème coffret La production de chlore est interrompue.
Un composant électronique du coffret est défectueux, contacter un
professionnel pour qu’il procède à la réparation. (Tension aux bornes de la
cellule > 9V)
A
Court-
circuit
Mauvaise
connexion
La production de chlore est interrompue.
Vérifier sur la cellule que l’écrou soit correctement serré sur la cosse du câble.
Problème coffret La production de chlore est interrompue.
Un composant électronique du coffret est défectueux, contacter un
professionnel pour qu’il procède à la réparation. (Tension aux bornes de la
cellule < 1V)
L’alarme A1 est désactivée par défaut. Le cas échéant, cette fonctionnalité invite l’utilisateur à activer
manuellement cette commande.
Une chloration choc, une forte correction du pH par ajout d’acide ou de soude dans les skimmers risque de
déclencher, sans raison, l’alarme.
DUO UNO
DUO pH

Mini LTE – PAPI004096 – MULTI1-FR-EN-IT-ES – Rev.0417 19
8.2. Défaillances pH
SECURITE CAUSES / REMEDES
Clignotant
L’appareil a détecté un pH < 6,6. Cette valeur est anormale.
La REGULATION est interrompue.
Vérifier la valeur du pH directement dans la piscine à l’aide de votre trousse d’anal se
habituelle :
1/ Si la valeur est proche de 6,6 :
Arrêter l’appareil. Ajouter du correcteur pH basique (pH trop bas) directement
dans la piscine aux buses de refoulement, de manière à rétablir un pH proche de
7,2.
Attendre 30 minutes, remettre l’appareil en marche et vérifier que le pH est
revenu proche de 7,2.

2/ Si la valeur est loin de 6,6 ; étalonner la sonde pH (voir § 6.2).
Clignotant
L’appareil a
détecté un pH > 8,0. Cette valeur est anormale.
La REGULATION est interrompue seulement en configuration correcteur BASE
(pH+)
Vérifier la valeur du pH dans la piscine à l’aide de votre trousse d’anal se habituelle :
1/ Si la valeur est proche de 8,0 :
Arrêter l’appareil. Ajouter du correcteur pH acide (pH trop haut) directement dans
la piscine aux buses de refoulement, de manière à rétablir un pH proche de 7,2.
Attendre 30 minutes, remettre l’appareil en marche et vérifier que le pH est
revenu proche de 7,2.

2/ Si la valeur est loin de 8,0, étalonner la sonde pH (voir §6.2).
Clignotant
L’appareil a détecté que les dernières tentatives de correction du pH sont infructueuses.
La REGULATION est interrompue.
1/ Vérifier que le bidon correcteur pH n’est pas vide.
2/ Mesurer manuellement la valeur du pH dans la piscine à l’aide de votre trousse
d’anal se habituelle et la comparer à la valeur indiquée par à l’appareil :
Si la valeur est différente, étalonner la sonde (voir § 6.2).
 Si la valeur est similaire, contacter votre professionnel.
• Pour arrêter une alarme, appu er 3 s sur la touche
DUO pH
Lo
Hi
AL
-
/
V
