Power Fist 8667891 User manual

V4.0 8667891
Please read and understand all instructions before use. Retain this manual for
future reference.

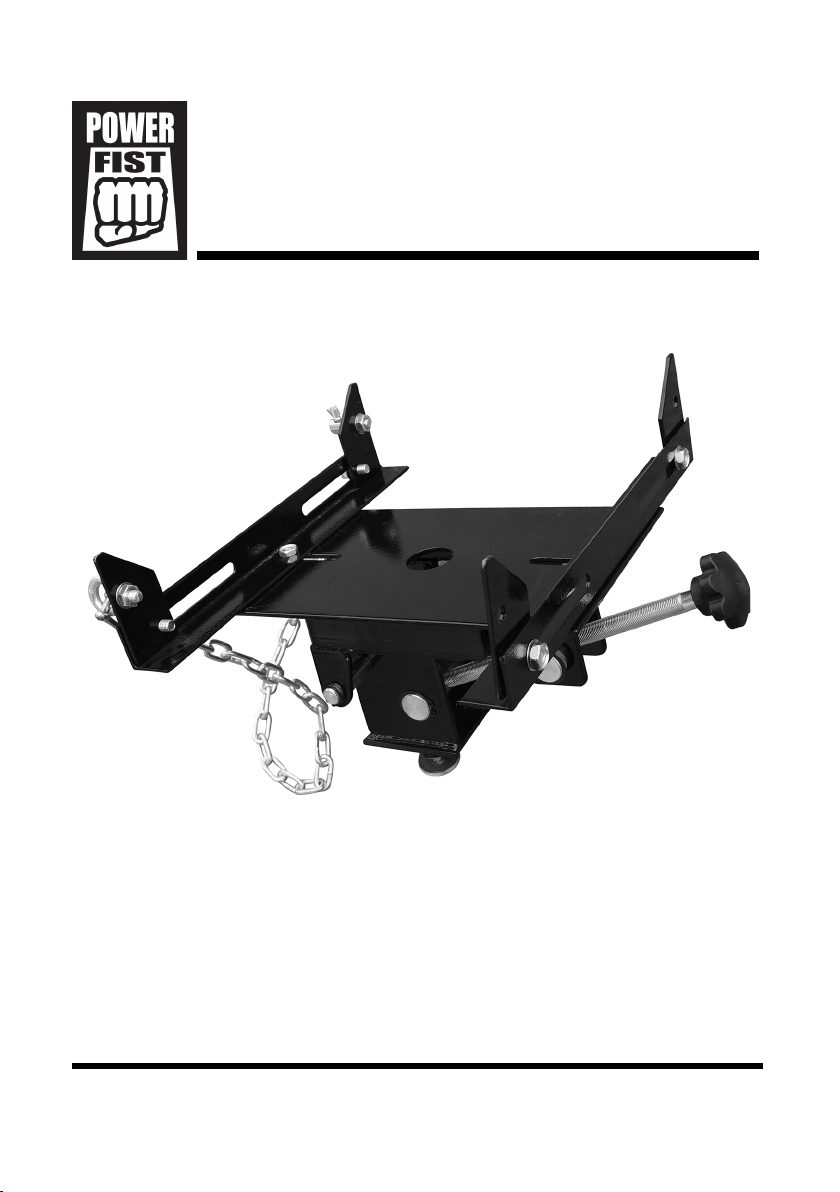

User Manual
Transmission Adapter
for Floor Jacks

8667891 Transmission Adapter for Floor Jacks V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Capacity 1,100 lb
Base Plate Size 13-3/8 x 7-7/8 in.
Material Steel construction
Colour/Finish Black
INTRODUCTION
The Transmission Adaptor for Floor Jacks converts a floor jack with a removable
saddle and 1-3/16 in. hole into a transmission jack.
Consult the floor jack manual for safety and operation instructions. These
instructions are for installing and using the adaptor only.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
Transmission Adapter
for Floor Jacks

V4.0 Transmission Adapter for Floor Jacks 8667891
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.

8667891 Transmission Adapter for Floor Jacks V4.0
4 For technical questions call 1-800-665-8685
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance enable
better control in unexpected situations.
4. Support the workpiece or clamp it to a stable platform. Holding the
workpiece by hand or against your body may lead to personal injury.
5. Securely hold this tool using both hands. Using a tool with only one hand
can result in loss of control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Follow safety instructions for preparing the vehicle and jack for use.
4. Do not exceed the adapter’s weight capacity (see Specifications).
5. Secure the load with the safety chain before lowering or moving the load.
6. Only use with accessories rated to handle the forces exerted by this tool
during operation. Other accessories not designed for the forces generated
may break and forcefully launch pieces.
7. Check to ensure that all bolts and nuts are tight.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.

V4.0 Transmission Adapter for Floor Jacks 8667891
Visit www.princessauto.com for more information 5
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Lay the adapter upside down on the work surface.
2. Screw the rod screw (#3) through the upper pin (#6) until it is near the
lower pin.
3. Hold up the bracket and align the lower pin (#5) opening with the rod screw.
4. Turn the rod screw until it slightly protrudes from the lower pin.
5. Turn the adapter over. Support the plate (#12) with a couple of pieces of
wood (#2) while continuing the assembly.
6. Place the angles (#15) on the plate so the upright flanges are on the
outside. Align the bolt holes in the angles with the slots in the plate.
7. Slide a washer 10 (#12) over each M10 bolt (#11). Insert one bolt through
the slot and bolt hole from underneath. Slide another washer 10 (#13) onto
the bolt and secure with an M10 nut (#14). Repeat with the other bolt.
8. Attach a vertical plate (#16) to the inside of an angle (#15). The sloped side
faces inward. Slide a Washer 10 over the M10 bolt (#17) and through the
angle slot and screw it into the vertical plate’s bottom bolt hole.
9. Repeat with the other three vertical plates.
10. Select one corner. Insert the bar (#20) through the vertical plates upper
bolt hole from the outside. Slide a washer 10 (#21) over the protruding
hole and secure with an M10 nut (#22).
11. Insert a hook (#19) through the top of the bar (#20) and secure with a
wing nut (#23).
12. Select the diagonally opposite corner. Insert an M8 bolt (#27) through the
upper bolt hole from the inside. Slide the chain’s (#24) top link onto the
protruding bolt, followed by a washer 8 (#26). Secure with an M8 Nut (#25).
ATTACHING THE ADAPTER
1. Raise the jack’s arm to access the underside.
2. Remove the lifting saddle and store. It will not be used.
3. Insert the bracket’s (#1) post through the saddle hole in the jack.

8667891 Transmission Adapter for Floor Jacks V4.0
6 For technical questions call 1-800-665-8685
4. Slide the washer 10 (#28) over the bracket post, then screw the M10 bolt
(#29) into the post until secure. Tighten with a wrench.
5. Lower the jack arm.
OPERATION
Follow the jack instructions for preparing the vehicle and jack for use.
LOWERING THE TRANSMISSION
Always transport the transmission in the lowered position with the chain
securely fastened.
1. This jack is limited to the removal, installation and transportation in the
lowered position, of transmissions and differentials. Do not alter the jack
or adapters.
2. Once the vehicle is secured and raised on a hoist, clear the area underneath
the vehicle of tools and people.
3. Wheel the transmission jack under the transmission.
4. Allow the chain to hang to the floor still attached to one end of the plate.
5. Close the release valve on the hydraulic unit. Pump the handle to raise the
plate.
6. Stop just below the transmission and level the plate with the screw rod.
Loosen the vertical plates and reposition them to align with the transmission’s
shape. Tighten the screws to fix the vertical plates in position.
7. Raise the unit again to contact the transmission, making sure the plate and
vertical plates are in firm contact.
8. Wrap the chain around the transmission and secure the chain to the hook
on the opposite side of the plate.
9. Once you are sure that the transmission is securely fastened, release the
bolts holding the transmission in place.
10. Make sure that the area is clear of people and tools and verify that the
transmission is securely held in place. Slowly turn the hydraulic release
valve to lower the transmission jack.
11. Wheel the transmission jack from under the vehicle and perform your
desired maintenance.

V4.0 Transmission Adapter for Floor Jacks 8667891
Visit www.princessauto.com for more information 7
RAISING THE TRANSMISSION
1. Move the transmission jack so that the transmission is lined up properly
with its connection points.
2. Close the release valve on the hydraulic unit. Pump the handle to raise the
transmission jack. Guide the transmission back into place and secure it to
the chassis.
3. Release the chain, then slowly turn the release valve.
4. Allow the saddle to descend an inch and close the release valve. Check that
that transmission is secure. Open the release valve and allow the jack to
fully retract, then remove the jack.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Follow instructions for lubricating and changing accessories.
4. Only use accessories intended for use with this tool.
5. Keep the tool handles clean, dry and free from oil/grease at all times.
6. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate the
tool.
STORAGE
When not in use for an extended period, apply a thin coat of lubricant to the
steel parts to avoid rust. Remove the lubricant before using the tool again.

8667891 Transmission Adapter for Floor Jacks V4.0
8 For technical questions call 1-800-665-8685
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
PARTS BREAKDOWN

V4.0 Transmission Adapter for Floor Jacks 8667891
Visit www.princessauto.com for more information 9
PARTS LIST
# DESCRIPTION QTY
1 Bracket 1
2 Plate 1
3 Screw rod 1
4 Shaft 1
5 Lower pin 1
6 Upper pin 1
7
Collar
2
8 Nut M10 1
9 Retaining ring 2
10 Retaining ring 4
11 Bolt M10 2
12 Washer 10 2
13 Washer 10 2
14 Nut M10 2
15 Angle Clamp 2
16 Vertical Plate 4
17 Bolt M10 4
18 Washer 10 4
19 Hook 1
20 Bar 1
21 Washer 10 1
22 Nut M10 1
23 Wing nut 1
24 Chain 1
25 Nut M8 1
26 Washer 8 1
27 Bolt M8 1
28 Washer 10 1
29 Bolt M10 1

8667891 Transmission Adapter for Floor Jacks V4.0
10 For technical questions call 1-800-665-8685

V 4,0 8667891
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Adaptateur de transmission
pour cric rouleur

8667891 Adaptateur de transmission pour cric rouleur V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Capacité 1 100 lb
Taille de plaque de base 13 3/8 x 7 7/8 po
Matériau Construction en acier.
Couleur/fini Noir
INTRODUCTION
L’adaptateur de transmission pour crics rouleurs convertit un cric rouleur en
cric de transmission au moyen d’une selle amovible et d’un trou de 1 3/16 po.
Consultez le manuel du cric rouleur pour connaître les instructions de sécurité
et d’utilisation. Les présentes instructions concernent uniquement l’installation
et l’utilisation de l’adaptateur.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Adaptateur de transmission
pour cric rouleur

V 4,0 Adaptateur de transmission pour cric rouleur 8667891
Visitez www.princessauto.com pour plus d'informations 3
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.

8667891 Adaptateur de transmission pour cric rouleur V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
4. Soutenez la pièce à travailler ou fixez-la sur une plate-forme stable. Une
pièce à travailler tenue dans les mains ou appuyée contre votre corps sera
instable et peut entraîner des blessures corporelles.
5. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une
seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.

V 4,0 Adaptateur de transmission pour cric rouleur 8667891
Visitez www.princessauto.com pour plus d'informations 5
3. Suivez les instructions du cric pour préparer le véhicule et le cric à
l’utilisation.
4. Ne dépassez pas la capacité pondérale de l’adaptateur (consultez
Spécifications).
5. Fixez la charge au moyen de la chaîne de sécurité avant d’abaisser ou de
déplacer la charge.
6. N’utilisez que des accessoires certifiés pour supporter les forces exercées par cet
outil durant son fonctionnement. D’autres accessoires non conçus pour résister
aux forces produites risquent de se briser et de voler en éclats avec force.
7. Vérifiez que tous les boulons et les écrous sont serrés.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont
compris.
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
1. Placez l’adaptateur à l’envers sur la surface de travail.
2. Vissez la vis de la tige (no3) à travers la goupille supérieure (no6) jusqu’à
ce qu’elle soit près de la goupille inférieure.
3. Tenez le support et alignez l’ouverture de la goupille inférieure (no5) avec
la tige filetée.
4. Tournez la tige filetée jusqu’à ce qu’elle dépasse légèrement de la goupille
inférieure.
5. Retournez l’adaptateur. Supportez la plaque (no12) avec quelques pièces
de bois (no2) en continuant l’assemblage.

8667891 Adaptateur de transmission pour cric rouleur V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
6. Placez les cornières (no15) sur la plaque de manière à ce que les bords
verticaux soient à l’extérieur. Alignez les trous de boulon dans les cornières
avec les fentes dans la plaque.
7. Glissez une rondelle 10 (no12) sur chaque boulon M10 (no11). Insérez un
boulon dans la fente et le trou de boulon à partir du dessous. Glissez une
autre rondelle 10 (no13) sur le boulon et fixez avec un écrou M10 (no14).
Procédez de la même façon avec l’autre boulon.
8. Fixez une plaque verticale (no16) à l’intérieur d’une cornière (no15). Le
côté en pente est orienté vers l’intérieur. Glissez une rondelle 10 sur le
boulon M10 (no17) et à travers la fente de la cornière et vissez-la dans le
trou de boulon du bas de la plaque verticale.
9. Procédez de la même façon avec les trois autres plaques verticales.
10. Choisissez un coin. Insérez la barre (no20) à travers le trou de boulon
supérieur de la plaque verticale en partant de l’extérieur. Glissez une
rondelle 10 (no21) par-dessus le trou saillant et fixez au moyen d’un écrou
M10 (no22).
11. Insérez un crochet (no19) dans le haut de la barre (no20) et fixez au
moyen d’un écrou à oreilles (no23).
12. Choisissez le coin opposé en diagonale. Insérez un boulon M8 (no27) dans
le trou de boulon supérieur en passant par l’intérieur. Glissez la bielle
supérieure de la chaîne (no24) sur le boulon saillant, suivi d’une rondelle 8
(no26). Fixez avec un écrou M8 (no25).
FIXATION DE L’ADAPTATEUR
1. Soulevez le bras du cric pour accéder au-dessous.
2. Retirez la selle élévatrice et rangez-la. Elle ne servira pas.
3. Insérez le montant du support (no1) dans le trou de selle du cric.
4. Glissez la rondelle 10 (no28) sur le montant du support, vissez ensuite le
boulon M10 (no29) dans le montant jusqu’à ce qu’il soit bien fixé. Serrez
au moyen d’une clé.
5. Abaissez le bras du cric.

V 4,0 Adaptateur de transmission pour cric rouleur 8667891
Visitez www.princessauto.com pour plus d'informations 7
UTILISATION
Suivez les instructions du cric pour préparer le véhicule et le cric à l’utilisation.
L'ABAISSEMENT DE LA TRANSMISSION
Transportez toujours la transmission en position abaissée alors que la chaîne
est retenue solidement.
1. Ce cric doit servir uniquement à la dépose, à l’installation et au transport
en position abaissée des transmissions et des différentiels. Ne modifiez
pas le cric ou les adaptateurs.
2. Après avoir fixé et soulevé le véhicule sur un palan, libérez la zone située
sous le véhicule en prenant soin d’enlever les outils et d’évacuer les gens.
3. Amenez le cric de transmission sous la transmission.
4. Laissez la chaîne pendre sur le plancher alors qu’elle est encore fixée à une
extrémité de la plaque de table.
5. Fermez la valve de purge sur le système hydraulique (F). Actionnez la
poignée (D) pour soulever la plaque de table.
6. Arrêtez tout juste en dessous de la transmission et placez la plaque de
niveau au moyen de la tige filetée. Desserrez les plaques verticales et
repositionnez-les pour les aligner avec la forme de la transmission. Serrez
les vis pour fixer les plaques verticales en place.
7. Soulevez l’unité à nouveau pour qu’elle soit en contact avec la transmission, en
veillant à ce que la plaque et les plaques verticales soient solidement en contact.
8. Enroulez la chaîne autour de la transmission et fixez la chaîne au crochet
du côté opposé de la plaque.
9. Tournez lentement la valve de purge hydraulique pour abaisser le cric de
transmission.
10. Après vous être assuré que la transmission est retenue solidement, libérez
les boulons retenant la transmission en place.
11. Assurez-vous que personne ni aucun outil ne se trouve à cet endroit et vérifiez
si la transmission est retenue solidement en place. Tournez lentement la valve
de purge hydraulique pour abaisser le cric de transmission.
12. Sortez le cric de transmission d’en dessous de la transmission et procédez
à l’entretien désiré.

8667891 Adaptateur de transmission pour cric rouleur V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
ÉLÉVATION DE LA TRANSMISSION
1. Déplacez le cric de transmission de façon à bien l’aligner avec ses points
de raccordement.
2. Fermez la valve de purge sur le système hydraulique. Actionnez la poignée
manuellement pour soulever le cric de transmission. Guidez-le en place et
réinstallez la quincaillerie pour le retenir au châssis.
3. Libérez la chaîne et tournez ensuite doucement la valve de purge.
4. Laissez la plaque de table descendre d’un pouce et fermez valve de purge.
Vérifiez si la transmission est bien fixe. Ouvrez la valve de purge et laissez
le cric rentrer complètement. Retirez ensuite le cric.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil. Un outil mal réparé peut présenter un risque pour
l'utilisateur et/ou pour les autres.
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil.

V 4,0 Adaptateur de transmission pour cric rouleur 8667891
Visitez www.princessauto.com pour plus d'informations 9
ENTREPOSAGE
Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince
couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent.
Enlevez le lubrifiant avant de réutiliser l'outil.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

8667891 Adaptateur de transmission pour cric rouleur V 4,0
10 En cas de questions techniques, appelez le 1-800-665-8685
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
N
O
DESCRIPTION
QTÉ
1
Supports
1
2
Plaque
1
3
Tige filetée
1
4
Arbre
1
5
Axe inférieur
1
6
Axe supérieure
1
7
Collier
2
8
Écrou M10
1
9
Anneau de retenue
2
10
Anneau de retenue
4
11
Boulon M10
2
12
Rondelle 10
2
13
Rondelle 10
2
14
Écrou M10
2
15
Bride d’angle
2
16
Plaque verticale
4
17
Boulon M10
4
18
Rondelle 10
4
19
Crochet
1
20
Barre
1
21
Rondelle 10
1
22
Écrou M10
1
23
Écrou à oreilles
1
24
Chaîne
1
25
Écrou M8
1
26
Rondelle 8
1
27
Boulon M8
1
28
Rondelle 10
1
29
Boulon M10
1
