Power Fist 9149220 User manual

V1.0 9149220
Please read and understand all instructions before use. Retain this manual for
future reference.

9149220 Universal Truck Bed Extender V1.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Width
52-3/4 to 64-1/2 in.
Depth
25-63/64 in.
Height
18-11/16 in.
Material
Aluminum
Colour/Finish
Black
Opening Type
Pull
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A
notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that
will result in severe personal injury or death if the proper
precautions are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that
may result in minor or moderate injury if proper practices are
not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice
will result in equipment or property damage, but not
personal injury.

V1.0 Universal Truck Bed Extender 9149220
Visit www.princessauto.com for more information 3
INTRODUCTION
The universal truck bed extender is a lightweight aluminum frame that can
pivot onto the open tailgate to provide additional cargo space. The extender
pivots back into the truck bed when it is not needed.
SAFETY
WARNING! Read and understand all instructions before using this device.
The operator must follow basic precautions to reduce the risk of personal
injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection
and maintenance instructions.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from
the work area.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials.
3. Wear protective clothing designed for the work environment and device.
4. Non-skid footwear is recommended to maintain footing and balance in
the work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.
PERSONAL PRECAUTIONS
Control the device, personal movement and the work environment to avoid
personal injury or damage to device.
1. Do not operate any device when tired or under the influence of drugs,
alcohol or medications.

9149220 Universal Truck Bed Extender V1.0
4 For technical questions call 1-800-665-8685
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a device. Keep long hair covered or bound.
3. Do not overreach when operating a device. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the device safety rules. If you use
this device unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct device for the job. This device was designed for a
specific function. Do not modify or alter this device or use it for an
unintended purpose.
2. Do not use the device if any parts are damage broken or misplaced.
Repair or replace the parts.
3. Do not overload the weight capacity of your tailgate. Consult your
vehicle’s owner manual to determine the maximum weight limit.
UNPACKING
WARNING! Do not operate the device if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the Identification Key are included.

V1.0 Universal Truck Bed Extender 9149220
Visit www.princessauto.com for more information 5

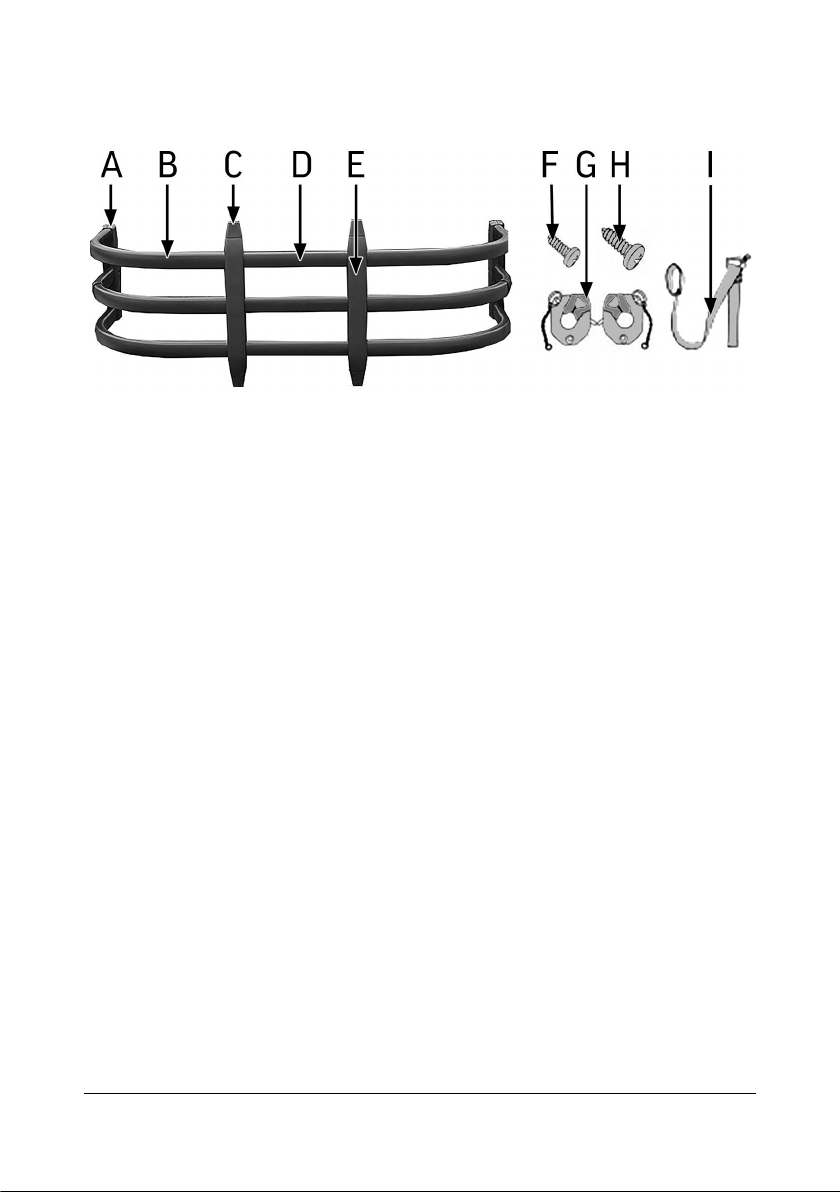

IDENTIFICATION KEY
A Pivot Upright (2)
B Curved Tube (6)
C Bumper (4)
D Straight Tube (3)
E Upright Bumper (2)
F Phillips Head Screw, Small (6)
G Quick Mount Bracket Set (2)
H Phillips Head Screw, Large (12)
I Strap (2)
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
1. Place the pivot upright (A) on a table with the pivot side down.
2. Remove the three screws (H) from the pivot upright and separate the
halves. Place the screws and upper half aside.
3 Lay the shorter length of three curved tubes into each of the three
openings the lower half. The tubes curve upward. Align the tube bolt
holes with the pivot upright’s bolt holes.
4. Position the upper half over the tubes and lower half and push
together. Insert each of the three screws and tighten until the upper
and lower halves of the pivot upright are flush.
5. Repeat steps 1 to 4 with the other pivot upright and curved tubes.
6. Loosen the screws (H) in each upright bumper (E) enough to slide the
three straight tubes (D) through them. Do not tighten the screws in the
upright bumpers yet.
7. Insert the end of each straight tube into the end of a curved tubes of
the right pivot assembly. Push them in enough to prevent them from
slipping out. Repeat with the left pivot assembly.
8. Slide the upright bumpers into the desired position, then tighten the
screws.
Figure 1

9149220 Universal Truck Bed Extender V1.0
6 For technical questions call 1-800-665-8685
9. Insert a bumper into each end of both upright
bumpers. Push until bumpers are fully seated.
Friction will hold them in place.
10. Place the truck bed extender on the ground.

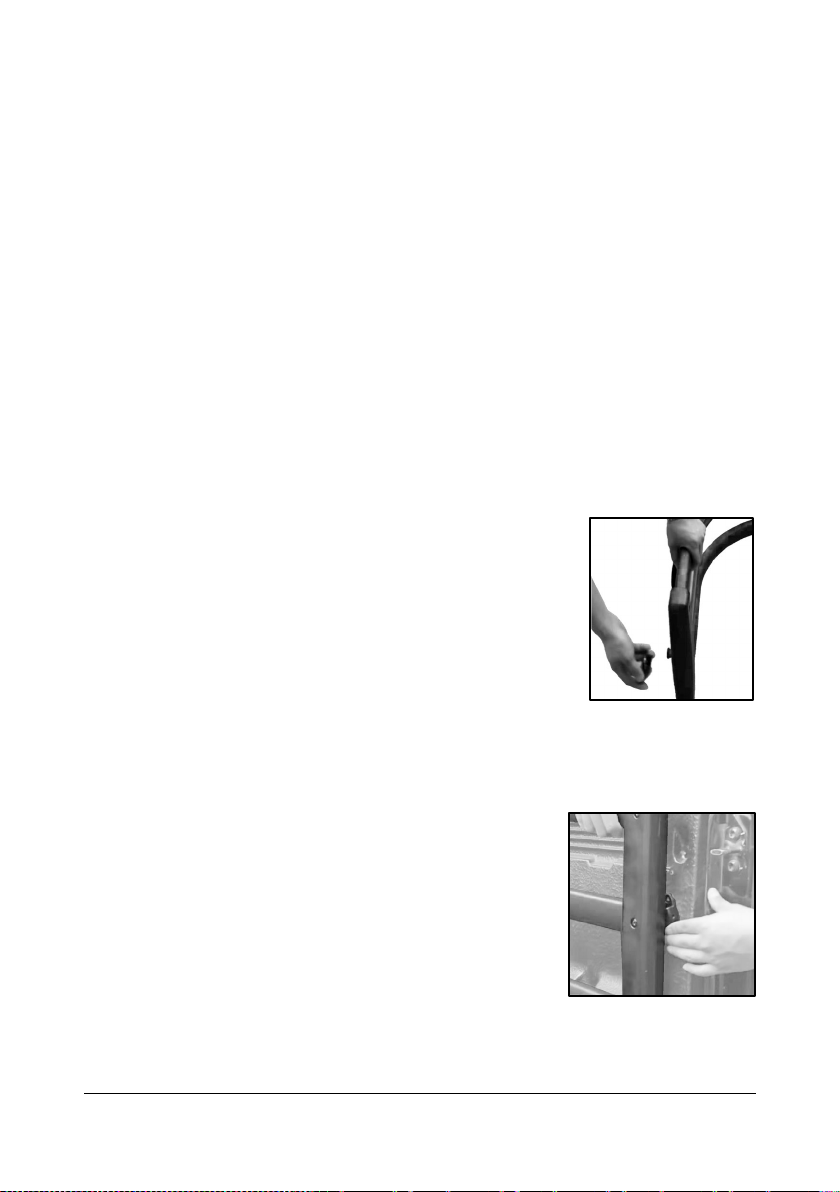

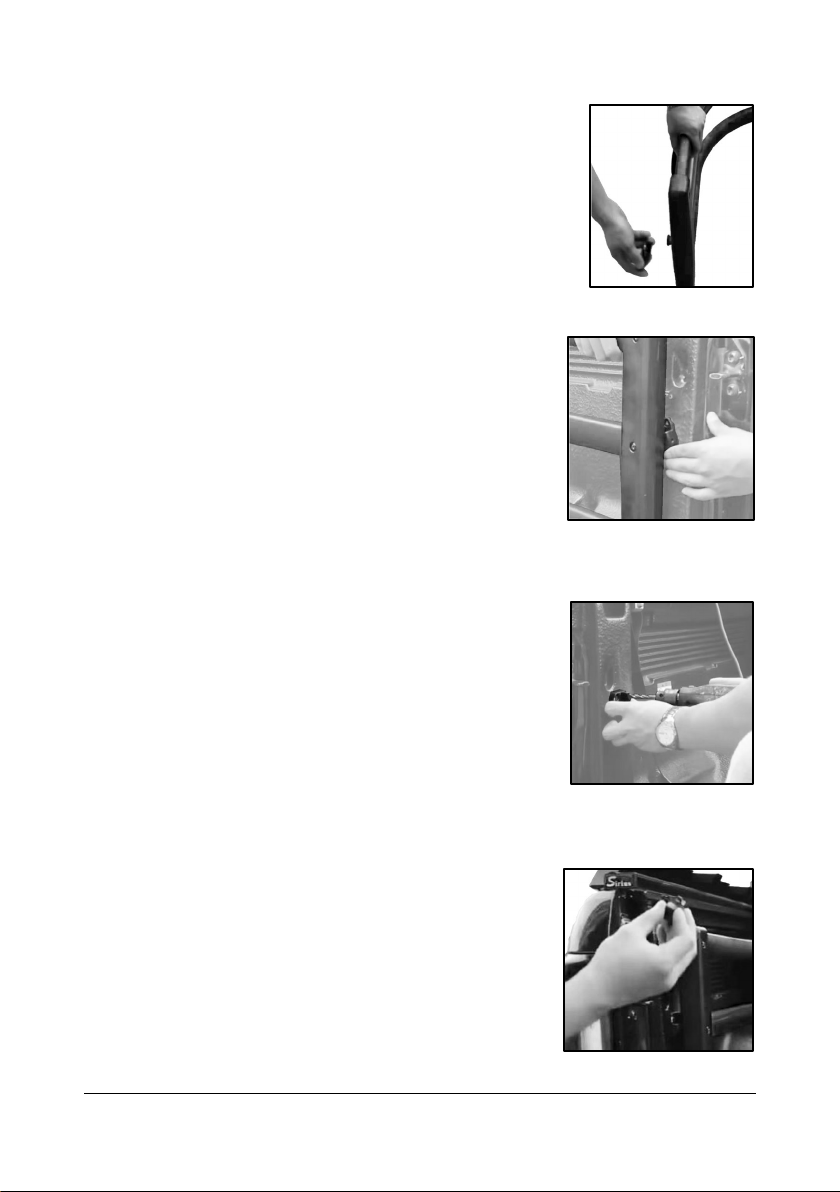

11. Slide the quick mount bracket onto the pivot
bolt on each side of the extender (Figure 2).
12. Place the extender onto the truck bed. The
curved part is inside the truck and not on the
gate. The bracket’s opening is near the top and
facing the tailgate.
13. Adjust the extender’s width to the desired
position, then tighten the screws in the upright
bumpers.
14. Adjust each bracket’s position, then use a marker
to outline the bracket’s position (Figure 3).
a. Make sure you leave a little room between
the extender and tailgate to avoid damage
when shutting the tailgate.
15. Remove the extender from the truck and
remove each bracket.
16. Prepare a hand drill with a metal bit that
matches the diameter of the small screws (F).

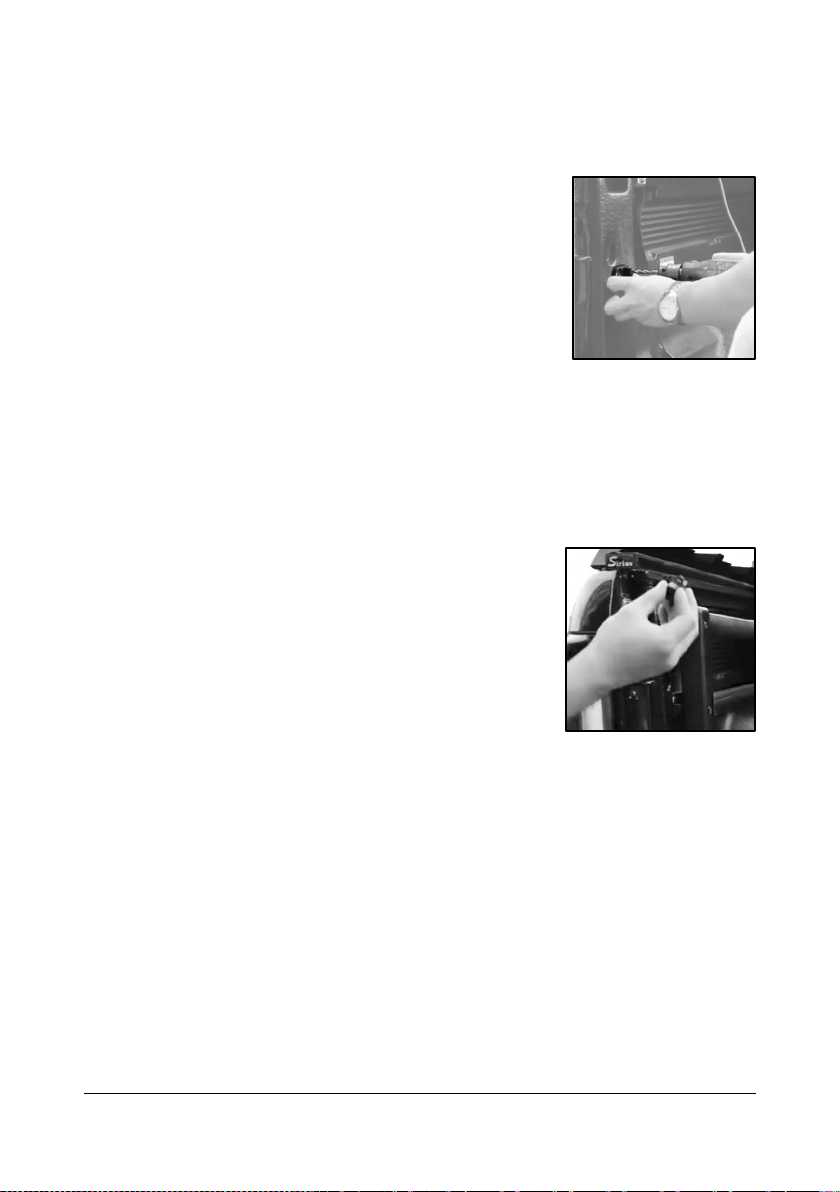

17. Hold the bracket within the outline and use it as
a template when drilling the holes (Figure 4).
18. Drive a small screw (F) into each of the three
bolt holes in the bracket. Repeat with the other
bracket.
a. Insert the bottom screw through the
retaining pin’s retaining loop before
drilling the screw into the bracket.
19. Lift the truck bed extender onto the truck.
Slide the pivot bolt on each side into the
respective bracket.
20. Push a lock pin through the holes in the top of
each bracket to prevent the pivot bolts from
coming out. Push the rubber cover into place
on each side (Figure 5).
Figure 2
Figure 3
Figure 4
Figure 5

V1.0 Universal Truck Bed Extender 9149220
Visit www.princessauto.com for more information 7
21. Wrap a strap around the middle curved tube.
a. Thread the end through the strap’s end through the strap’s ring.
b. Wrap the strap through the buckle, so it is self-locking when in
use. Make sure the bolt is facing inwards.
c. Repeat with the other strap.
OPERATION
1. Open the tailgate.
2. Lift the truck bed extender upwards as it pivots, then carefully lower it
onto the tailgate.
3. Loosen each strap to create slack.

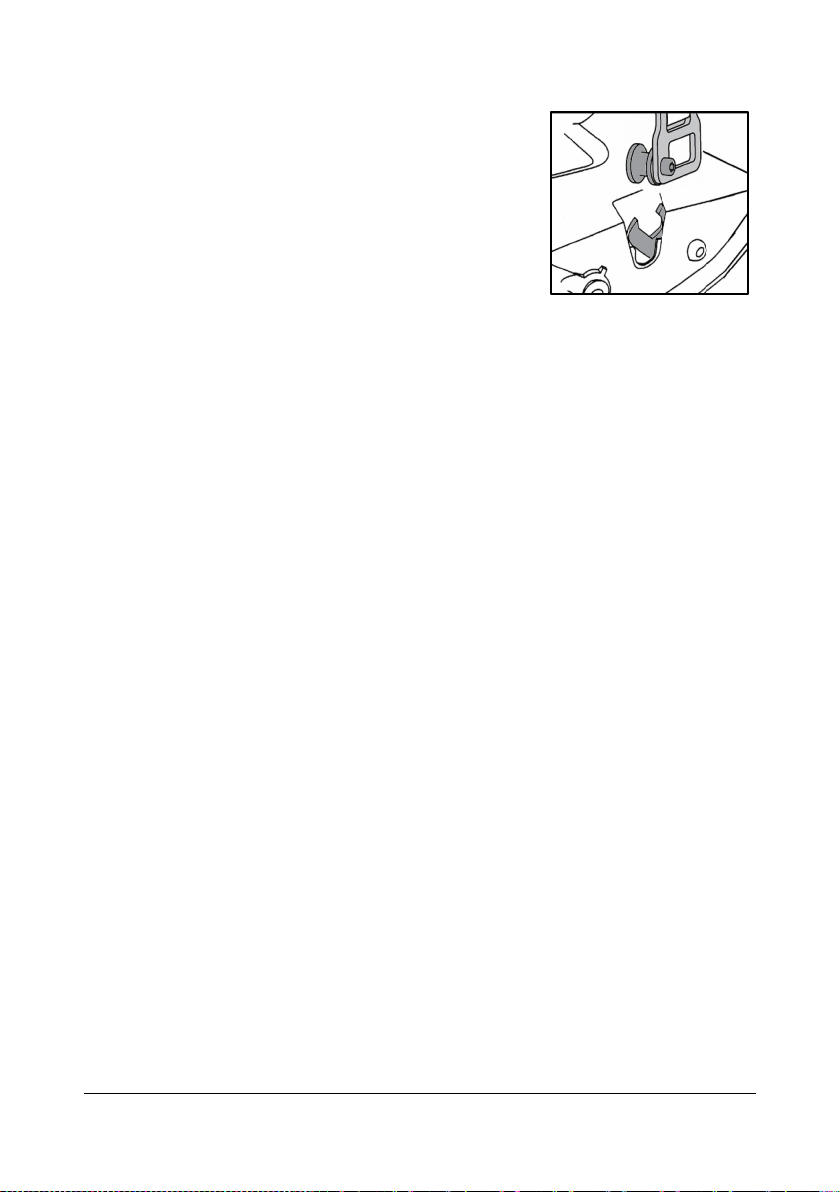

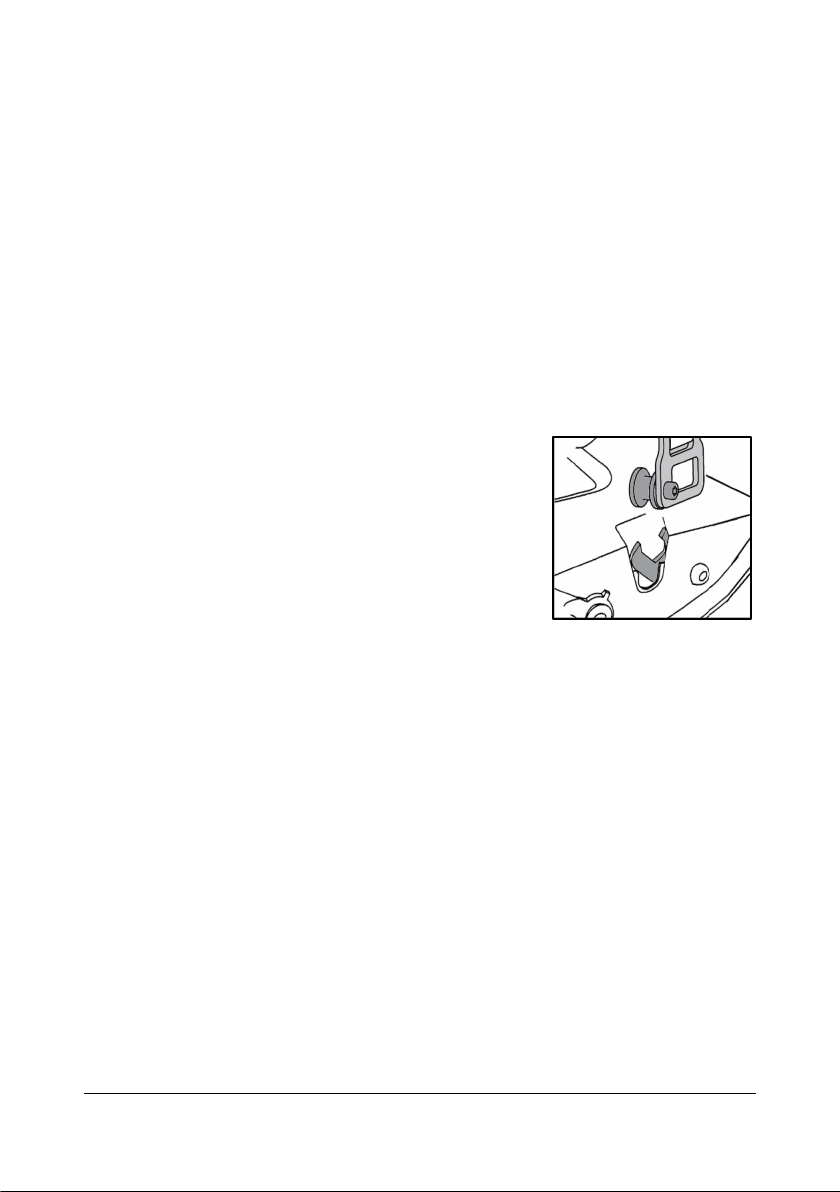

4. Push the bolt into the tailgate latch on each
side. It will be easier if you pull the tailgate
release handle (Figure 6).
5. Confirm the bolts are secure. Remove slack
from each strap so the truck bed extender
will not bounce while driving.
6. Load your cargo into the truck bed.
7. Once the cargo is unloaded, pull the tailgate
release handle and remove the strap bolts
from the latches.
8. Rotate the extender back into the empty truck bed and close the tail
gate. Make sure the straps are out of the way. The pivot assembly on
each side will be near the tailgate and prevent excessive movement of
the extender while driving.
9. You can remove the truck bed extender by removing the rubber covers
from the quick mount brackets, sliding the lock pins out and lifting the
extender from the quick mount pivots. Replace the pins and covers in
the quick mounts to avoid misplacing them later.
CARE & MAINTENANCE
1. Maintain the device with care. A device in good condition is efficient,
easier to control and will have fewer problems.
2. Inspect the device components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
Figure 6

9149220 Universal Truck Bed Extender V1.0
8 For technical questions call 1-800-665-8685
3. Maintain the device’s labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd.
for replacements.
WARNING! Only qualified service personnel should repair the device. An
improperly repaired device may present a hazard to the user and/or others.
LUBRICATION
Inspect and lubricate the device when required. Apply grease to the pivot
bolts when necessary.
DISPOSAL
Recycle a device damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the device does not
function properly or parts are missing. If unable to do so, have a qualified
technician service the device.

V1.0 Universal Truck Bed Extender 9149220
Visit www.princessauto.com for more information 9

9149220 Universal Truck Bed Extender V1.0
10 For technical questions call 1-800-665-8685

V1.0 9149220
Please read and understand all instructions before use. Retain this manual for
future reference.

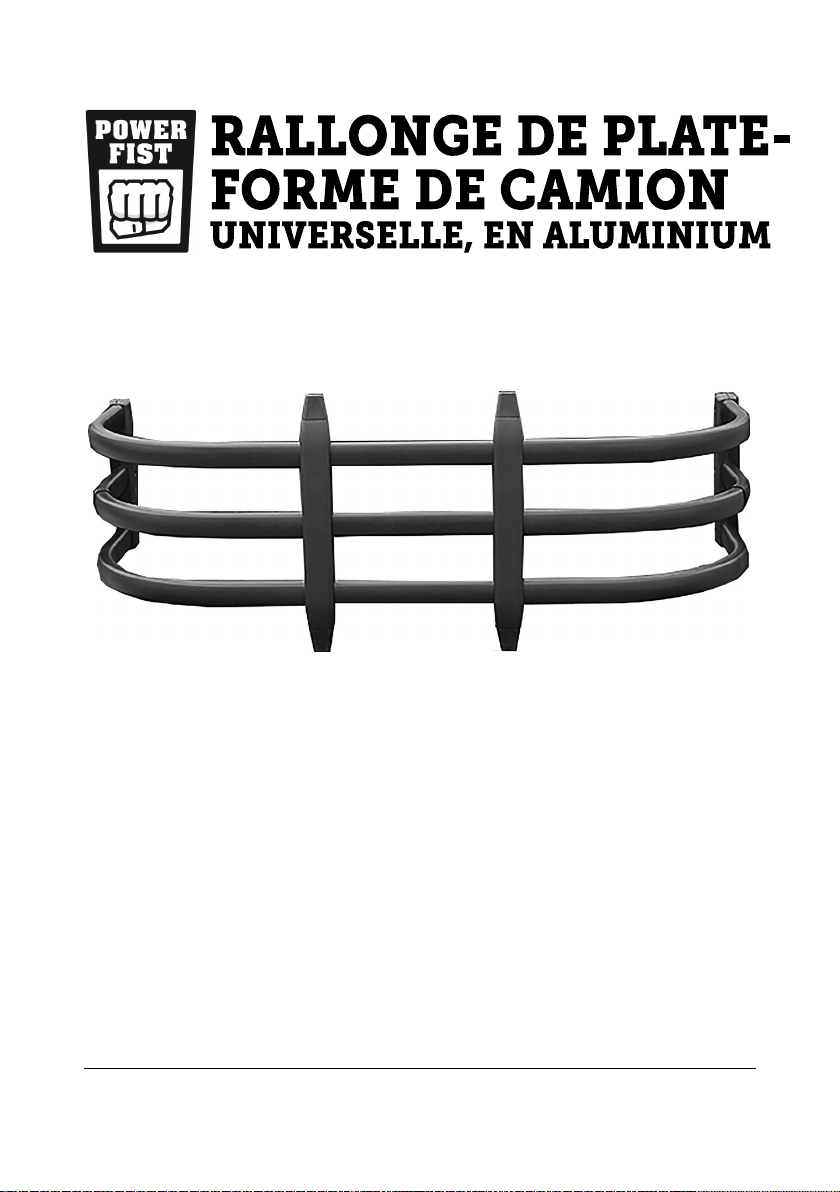

9149220 Rallonge de plate-forme de camion universelle, en aluminium V1.0
2 For technical questions call 1-800-665-8685
SPÉCIFICATIONS
Largeur
52 3/4 à 64 1/2 po
Profondeur
25 63/64 po
Hauteur
18 11/16 po
Matériau
Aluminium
Couleur/fini
Noir
Type d’ouverture
À tirer
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage
à la propriété, de blessure ou de décès si on ne respecte pas certaines
instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourraitentraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures
corporelles.

V1.0 Rallonge de plate-forme de camion universelle, en aluminium 9149220
Visit www.princessauto.com for more information 3
INTRODUCTION
La rallonge de plate-forme de camion universelle comprend un cadre en
aluminium léger qui pivote sur le hayon ouvert afin de procurer un espace
de chargement supplémentaire. La rallonge pivote pour se ranger dans la
plate-forme de camion lorsqu’elle n’est pas requise.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet appareil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet appareil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre
aire de travail propre, bien éclairée et exempte de toute distraction.
Placez les lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction
du type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail.
3. Portez des vêtements de protection conçus pour l'environnement de
travail et pour l'appareil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour
éviter les blessures aux pieds dues à la chute d'objets.

9149220 Rallonge de plate-forme de camion universelle, en aluminium V1.0
4 For technical questions call 1-800-665-8685
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'appareil, de vos mouvements et de l'environnement
de travail pour éviter les blessures ou le bris de l'appareil.
1. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'effet de drogues,
d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les
pièces mobiles d'un appareil. Gardez les cheveux longs recouverts ou
attachés.
3. N'utilisez pas l'appareil si vous devez étirer les bras pour vous en
servir. Une stabilité et un équilibre appropriés sont nécessaires afin
d'avoir un meilleur contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'appareil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'appareil. Si vous utilisez cet
appareil de façon dangereuse ou incorrecte, vous pouvez subir des
blessures corporelles graves.
1. Utilisez le bon appareil pour la tâche à effectuer. Cet appareil a été
conçu pour une utilisation spécifique. Évitez de modifier ou d'altérer
cet appareil ou de l'utiliser à une fin autre que celle pour laquelle il a
été conçu.
2. N’utilisez pas l’appareil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Ne dépassez pas la capacité pondérale de votre hayon. Consultez le
manuel du propriétaire de votre véhicule pour déterminer la limite de
poids maximale.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'appareil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles dans le guide d’identification
sont compris.

V1.0 Rallonge de plate-forme de camion universelle, en aluminium 9149220
Visit www.princessauto.com for more information 5
GUIDE D’IDENTIFICATION
A Montant de pivot (2)
B Tube courbé (6)
C Protection antichocs/antirayures (4)
D Tube droit (3)
E Protection antichocs/antirayures de
montant (2)
F Vis à tête cruciforme, petite (6)
G Ensemble de patte de fixation à
montage rapide (2)
H Vis à tête cruciforme, grande (12)
I Sangle (2)
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
1. Placez le montant de pivot (A) sur une table avec le côté de pivot vers
le bas.
2. Retirez les trois vis (H) du montant de pivot et séparez les moitiés.
Mettez les vis et la moitié supérieure de côté.
3 Installez la longueur la plus courte des trois tubes courbés dans
chacune des trois ouvertures de la moitié inférieure. Les tubes sont
courbés vers le haut. Alignez les trous de boulon du tube sur les trous
de boulon du montant de pivot.
4. Positionnez la moitié supérieure sur les tubes et sur la moitié inférieure
et poussez-les ensemble. Insérez chacune des trois vis et serrez-les
jusqu’à ce que les moitiés supérieure et inférieure du montant de pivot
soient alignées.
5. Reprenez les étapes 1 à 4 pour l’autre montant de pivot et les tubes
courbés.
Figure 1

9149220 Rallonge de plate-forme de camion universelle, en aluminium V1,0
6 En cas de questions techniques, appelez le 1-800-665-8685
6. Desserrez suffisamment les vis (H) de chaque protection
antichocs/antirayures de montant (E) afin de pouvoir glisser les trois
tubes droits (D) à travers. Attendez avant de serrer les vis des
protections antichocs/antirayures de montant.
7. Insérez l’extrémité de chaque tube droit dans l’extrémité des tubes
courbés de l’ensemble de pivot droit. Poussez-les suffisamment à
l’intérieur pour qu’elles ne glissent pas en dehors. Procédez de la même
façon avec l’ensemble de pivot gauche.
8. Glissez les protections antichocs/antirayures de montant à la position
désirée, puis serrez les vis.
9. Insérez une protection antichocs/antirayures dans chaque extrémité
des deux protections antichocs/antirayures de montant. Poussez les
protections antichocs/antirayures jusqu’à ce qu’elles soient
complètement appuyées. La friction les gardera en place.
10. Placez la rallonge de plate-forme de camion sur le sol.
11. Glissez la patte de fixation à montage rapide sur le
boulon de pivot situé de chaque côté de la
rallonge (figure 2).
12. Installez la rallonge sur la plate-forme de camion.
La partie courbée se trouve à l’intérieur du camion
et non pas sur le hayon. L’ouverture de la patte de
fixation se trouve près du haut et fait face au
hayon.
13. Réglez la largeur de la rallonge à la position
désirée, puis serrez les vis dans les protections antichocs/antirayures
de montant.
14. Réglez la position de chaque patte de fixation,
puis utilisez un marqueur pour tracer la
position de la patte de fixation (figure 3).
a. Assurez-vous de laisser un peu d’espace
entre la rallonge et le hayon pour éviter de
causer des dommages lors de la fermeture
du hayon.
15. Retirez la rallonge du camion et retirez chaque
patte de fixation.
Figure 2
Figure 3

V1,0 Rallonge de plate-forme de camion universelle, en aluminium 9149220
Visitez www.princessauto.com pour plus d'informations 7
16. Préparez une perceuse manuelle avec un foret en métal correspondant
au diamètre des petites vis (F).
17. Hold the bracket within the outline and use it as
a template when drilling the holes (Figure 4).
17. Tenez la patte de fixation à l’intérieur du
contour et utilisez-la comme gabarit pour percer
les trous (figure 4).
18. Installez une petite vis (F) dans chacun des trois
trous de boulon dans la patte de fixation.
Répétez la même opération de l’autre côté.
a. Insérez la vis du bas à travers la boucle de
retenue de la broche de retenue avant de visser la vis dans la
patte de fixation.
19. Soulevez la rallonge de plate-forme de camion dans le camion. Glissez
le boulon de pivot situé de chaque côté dans la patte de fixation
respective.
20. Poussez une goupille de sécurité dans les trous
situés en haut de chaque patte de fixation pour
empêcher les boulons de pivot de sortir. En
poussant, placez le couvercle en caoutchouc de
chaque côté (figure 5).
21. Enroulez une sangle autour du tube courbé
central.
a. Insérez l’extrémité à travers l’extrémité de
la sangle puis à travers l’anneau de la
sangle.
b. Enroulez la sangle dans la boucle pour qu’elle se verrouille
automatiquement durant l’usage. Assurez-vous que le boulon est
dirigé vers l’intérieur.
c. Répétez la même opération pour l’autre sangle.
UTILISATION
1. Ouvrez le hayon.
2. Soulevez la rallonge de plate-forme de camion pendant son pivotement,
puis abaissez-la prudemment sur le hayon.
3. Desserrez chaque sangle pour créer un jeu.
Figure 4
Figure 5

9149220 Rallonge de plate-forme de camion universelle, en aluminium V1,0
8 En cas de questions techniques, appelez le 1-800-665-8685
4. Poussez le boulon dans le verrou du hayon de
chaque côté. Ce sera plus facile si vous tirez
sur la poignée de déclenchement du hayon.
(figure 6).
5. Assurez-vous que les boulons sont bien
serrés. Serrez bien chaque sangle pour que la
rallonge de plate-forme de camion ne
rebondisse pas pendant la conduite.
6. Placez votre charge dans la plate-forme de
camion.
7. Une fois que la charge est déchargée, tirez sur la poignée de
déclenchement du hayon et retirez les boulons de sangle des verrous.
8. Retournez la rallonge dans la plate-forme de camion vide en la pivotant
puis fermez le hayon. Assurez-vous que les sangles sont placées à
l’écart. L’ensemble de pivot de chaque côté se trouve près du hayon et
prévient le mouvement excessif de la rallonge pendant la conduite.
9. Vous pouvez enlever la rallonge de plate-forme de camion en retirant
les bouchons en caoutchouc des pattes de fixation à montage rapide,
en tirant les goupilles de sécurité pour les retirer et en soulevant la
rallonge des pivots à montage rapide. Replacez les goupilles et les
bouchons dans les fixations à montage rapide pour éviter de les égarer.
SOIN ET ENTRETIEN
1. Entretenez l'appareil avec soin. Un appareil en bon état sera efficace,
plus facile à contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'appareil régulièrement. Réparez ou remplacez
les composants endommagés ou usés. Employez seulement des pièce
autorisées.
3. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes
sur l'appareil. Elles comportent des renseignements importants. Si elles
sont illisibles ou manquantes, communiquez avec Princess Auto Ltd.
pour les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'appareil. Un appareil mal réparé peut présenter un risque
pour l'utilisateur et/ou pour les autres.
Figure 6

V1,0 Rallonge de plate-forme de camion universelle, en aluminium 9149220
Visitez www.princessauto.com pour plus d'informations 9
LUBRIFICATION
Inspectez et lubrifiez l'appareil au besoin. Appliquez de la graisse sur les
boulons de pivot, au besoin.
MISE AU REBUT
Recyclez votre appareil endommagé dans une installation prévue à cet effet
s'il est impossible de le réparer.
DÉPANNAGE
Si l'appareil ne fonctionne pas correctement ou si des pièces sont
manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une
solution. Si ce n'est pas possible, demandez à un technicien qualifié de
réparer l'appareil.

9149220 Rallonge de plate-forme de camion universelle, en aluminium V1,0
10 En cas de questions techniques, appelez le 1-800-665-8685
