Power Fist 8819427 User manual

V4.0 8819427
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
2 Bike Trunk Mount
Bike Rack

8819427 2 Bike Trunk Mount Bike Rack V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Capacity (both bikes combined) 70 lb (34 kg)
Width 14-7/8 in.
Length 23-3/16 in.
Height 20-7/8 in.
Material Aluminum
Colour/Finish Silver
Mounting Trunk Mount
INTRODUCTION
The 2 Bike Trunk Mount Bike Rack easily attaches to a vehicle’s trunk or hatch
to transport one or two bikes.
SAFETY
WARNING! Read and understand all instructions before using this device.
The operator must follow basic precautions to reduce the risk of personal
injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
2 Bike Trunk Mount
Bike Rack

V4.0 2 Bike Trunk Mount Bike Rack 8819427
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Store unused devices properly in a safe and dry location to prevent rust or
damage. Lock devices away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and device.
PERSONAL PRECAUTIONS
Control the device, personal movement and the work environment to avoid
personal injury or damage to device.
1. Do not operate any device when tired or under the influence of drugs,
alcohol or medications.
2. Do not overreach when operating a device. Proper footing and balance
enables better control in unexpected situations.

8819427 2 Bike Trunk Mount Bike Rack V4.0
4 For technical questions call 1-800-665-8685
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the device safety rules. If you use
this device unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct device for the job. This device was designed for a specific
function. Do not modify or alter this device or use it for an unintended purpose.
2. Do not use the device if any parts are damage broken or misplaced. Repair
or replace the parts.
UNPACKING
WARNING! Do not operate the device if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
Dashed numbers in parenthesis (Fig. 1-1) refer to a specific point in an
illustration or image.
A 13 mm wrench and a 10 mm wrench are required for assembly.

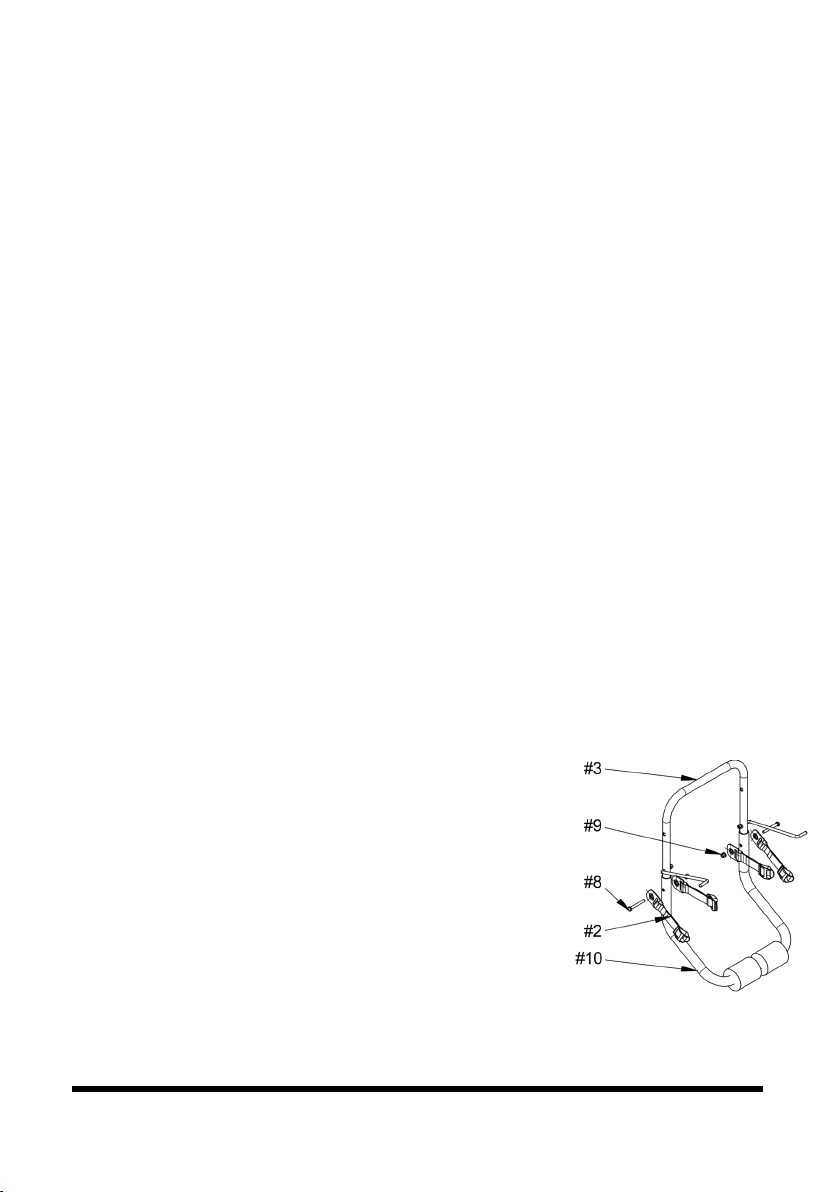

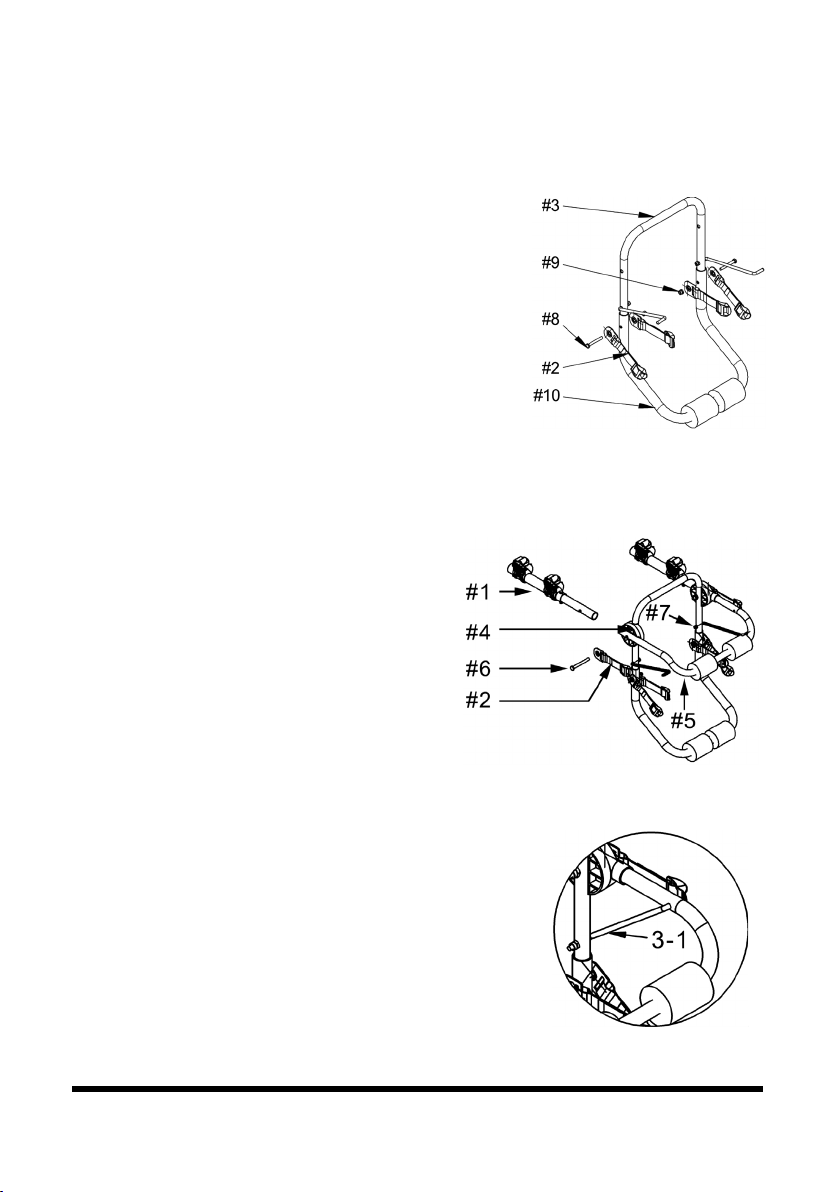

1. Slide the middle support (#3) assembly into the
bottom support (#10) assembly. Align the bolt
holes (Fig. 1).
2. Slide a buckle assembly (#2) onto the M6x40 hex
head cap bolt (#8) with the buckle side facing
away from the frame.
3. Insert the bolt through the set of bolt holes below
the struts. Slide a second buckle assembly onto
the bolt. This buckle also faces away from the
frame (Fig.1)
4. Thread an M6 locknut (#9) onto the bolt and tighten with a wrench.
Fig. 1

V4.0 2 Bike Trunk Mount Bike Rack 8819427
Visit www.princessauto.com for more information 5
5. Repeat steps 1 to 4 on the other side of
the frame.

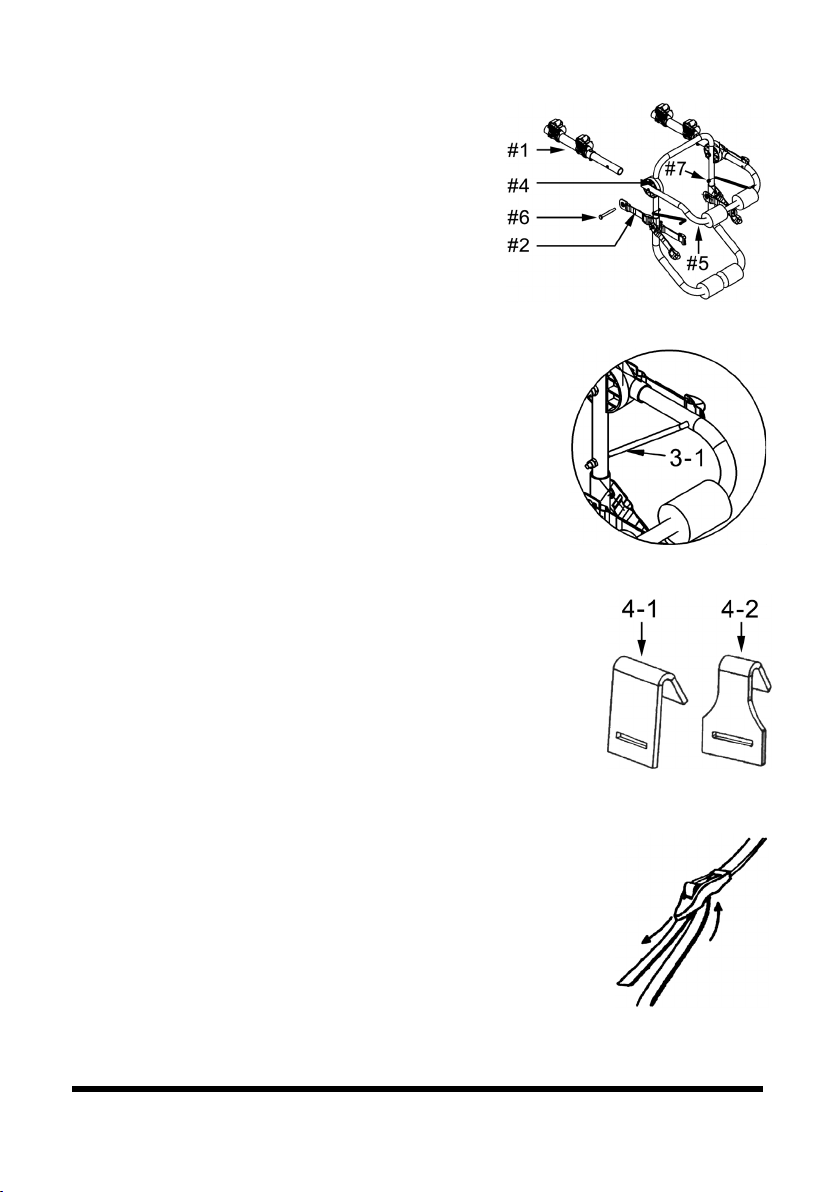

6. Slide a buckle assembly (#2) onto
an M8x65 hex head cap bolt (#6).
Repeat with other assembly and bolt.
Set both aside.
7. Position the top support (#5) with the
curve facing down. The support arm (#1)
has the clamps on top. Insert the support arm
onto the top support tube and align the bolt holes.
8. Slide the spacer (#4) to align with the bolt holes.
Make sure the arms fit snuggly in the groove as
there is a different groove on the other side.
9. Insert the bolt with the buckle assembly through
the arm bolt holes and spacer.
10. Align the protruding bolt and spacer groove with
the bolt hole above the strut. Fit the assembly together
so the bolt protrudes out the other side.
11. Thread a locknut (#7) onto the bolt, but do not tighten.
12. Repeat steps 7 to 11 on the other side.
13. Pull each strut (Fig. 3-1) forward and carefully bend
them inward to insert the hooked end into the top
support bolt holes.
CAUTION! Keep fingers a few inches away from rod
insertion point to avoid pinching.
14. Tighten the lock nuts on both sides.

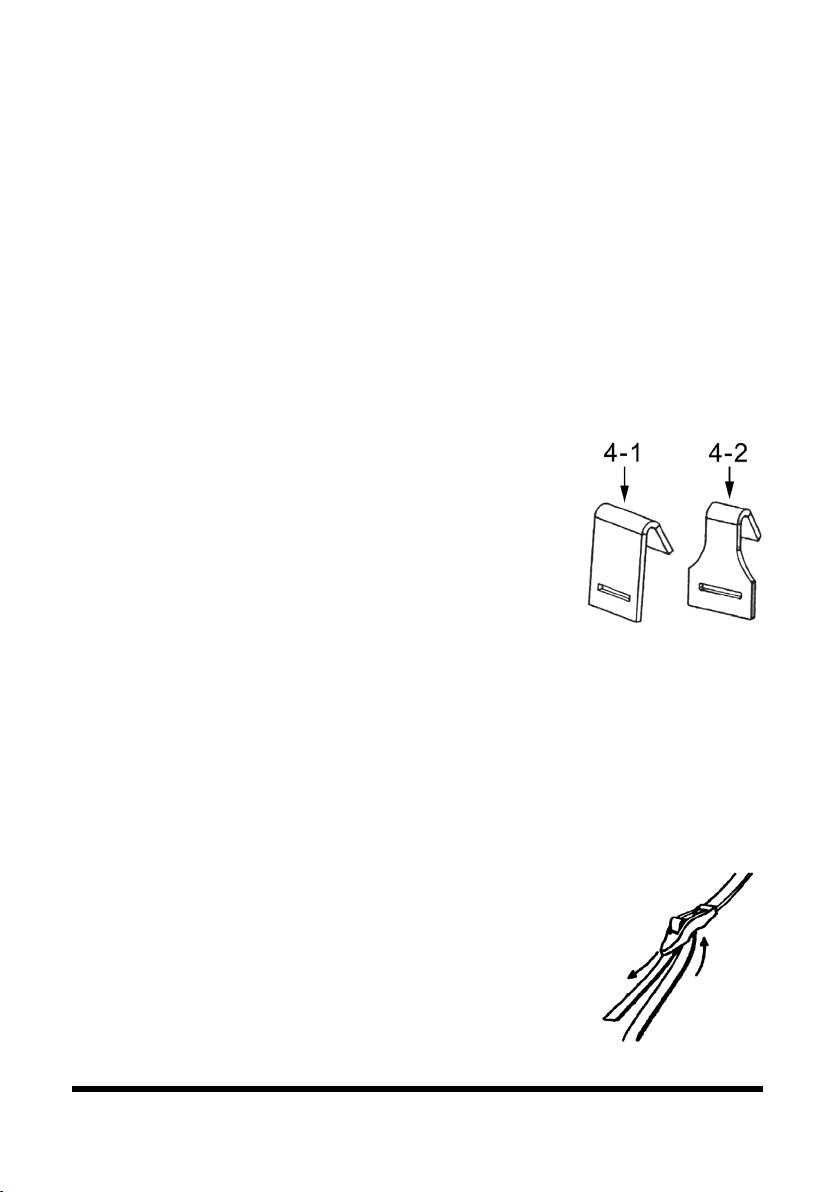

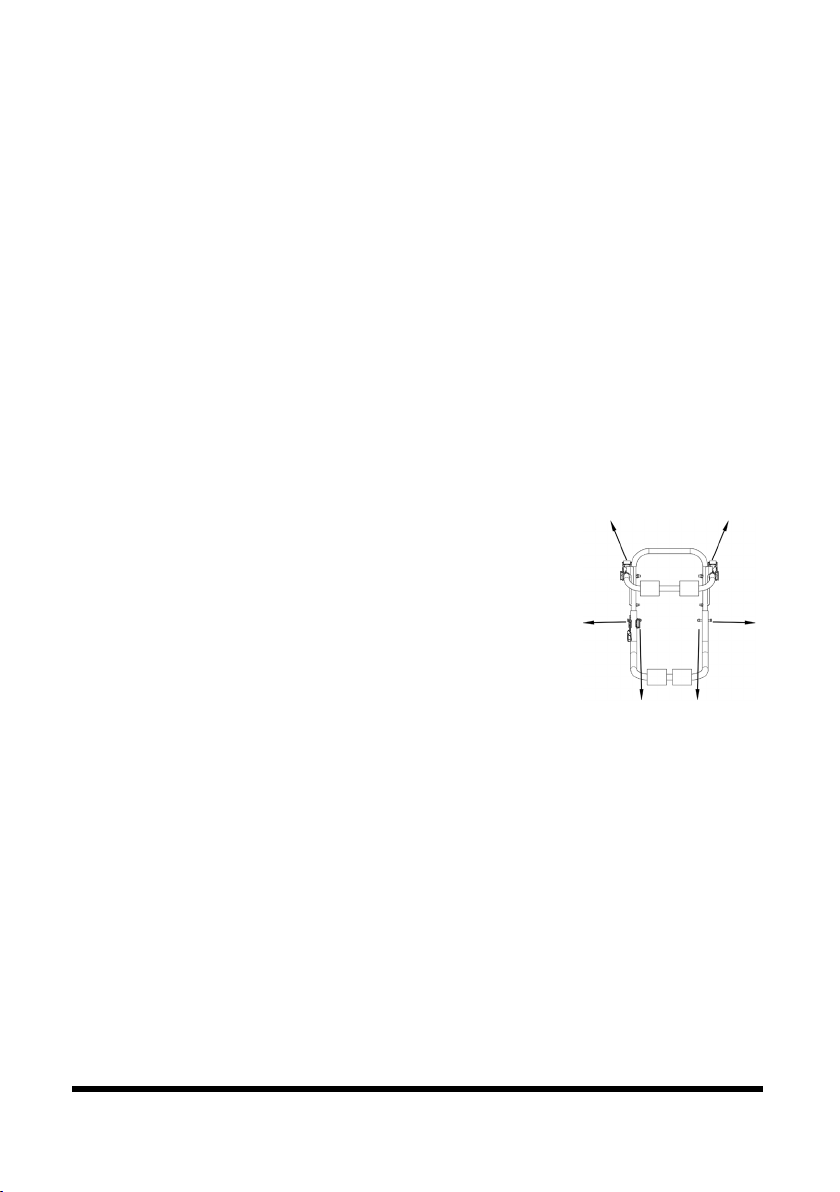

15. There are six trunk straps, two upper straps (Fig. 4-1)
and four bottom/side straps (Fig. 4-2). The hooks of
each set are different.
16. Thread a trunk strap into a buckle from underneath,
over the strut and through the second opening (Fig. 5).
Fig. 2
Fig. 3
Fig. 4
Fig. 5

8819427 2 Bike Trunk Mount Bike Rack V4.0
6 For technical questions call 1-800-665-8685

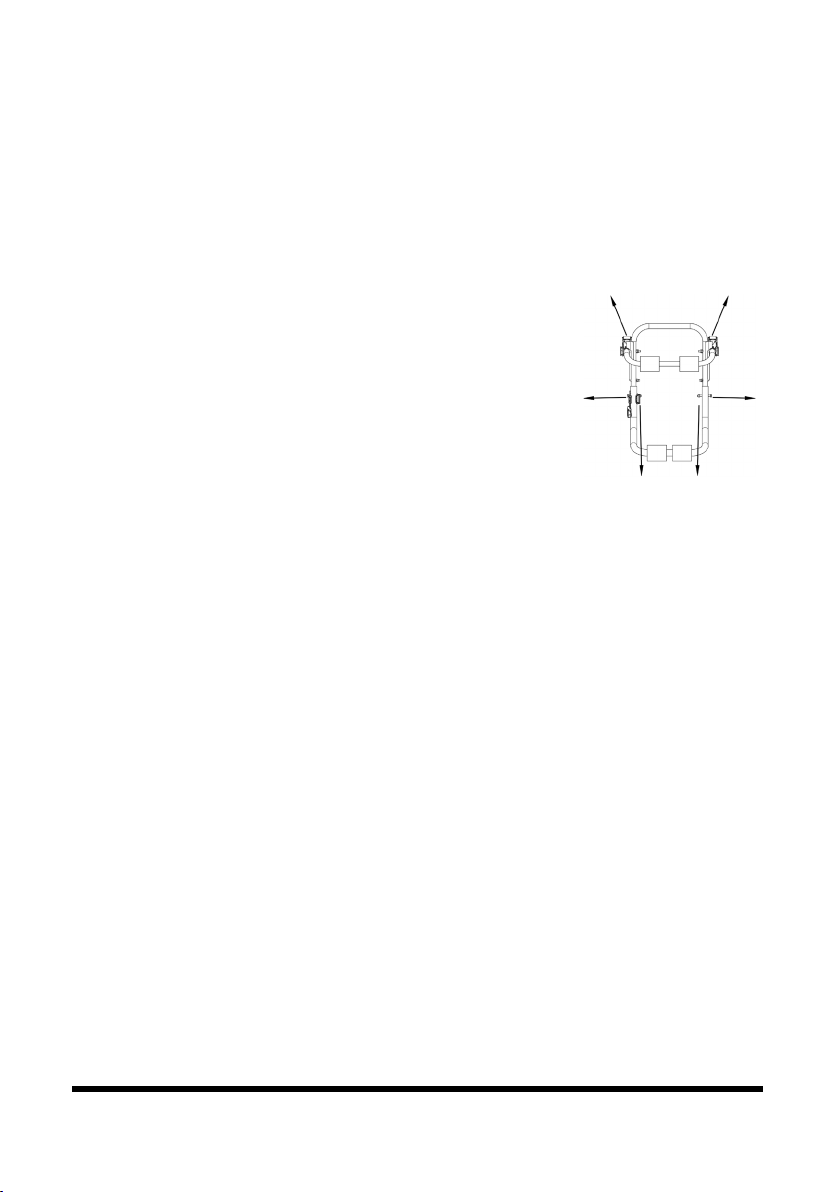

MOUNT THE BIKE RACK
NOTICE! Do not use if the bike rack arms point downward. The arm of the bike
rack must be level or angled slightly upward to correctly secure bikes.
1. Clean the rack protective pads and the mounting area for the rack.
2. Pop the trunk or hatch so there is a slight gap between the door and car frame.
3. Position the bike rack so it is centered and the support arms are slightly upward.
4. Attach the top hooks to the top of the trunk door and slightly tighten the upper
straps. Do not attach the hooks to glass or plastic.
5. Attach the inner bottom hooks to the bottom of the trunk door. The lower
straps can also be attached to bumper’s edge if it’s not plastic. Slightly
tighten the straps.
6. Attach the outer bottom hooks to the side of the trunk door. Close the
trunk slowly.
7. Tighten top straps and ensure that angle of the
support arms are slightly upward. Finish tightening
the bottom/side straps.
8. Check security of bike rack and straps. It should not
shift. Retighten the straps again if it does. Also
check if there you can attach the hooks to a more
secure location.
OPERATION
MOUNTING THE BIKE(S) ON THE RACK
NOTICE! Place the bike so the pedals do not touch the vehicle and the tires
are exposed to the vehicle’s exhaust pipe. This will prevent damage to the
vehicle and bike.
The bike rack supports the bicycle by the crossbar. Some mountain bikes and
women’s bikes have a low crossbar and may not sit correctly on the arms. A
cross-bar adapter (not included) may be required to carry these bikes.
1. Always load the bike onto the arm cradles closest to the vehicle first.
2. Position the bike to evenly distribute the weight across the two cradles.
The bike will rest against the bottom of the bike rack.
Fig. 6

V4.0 2 Bike Trunk Mount Bike Rack 8819427
Visit www.princessauto.com for more information 7
3. Strap the bike crossbar into the cradles.
4. Load a second bike facing in the opposite direction and repeat steps 1 to 3.
5. Secure each front bike tire with additional straps.

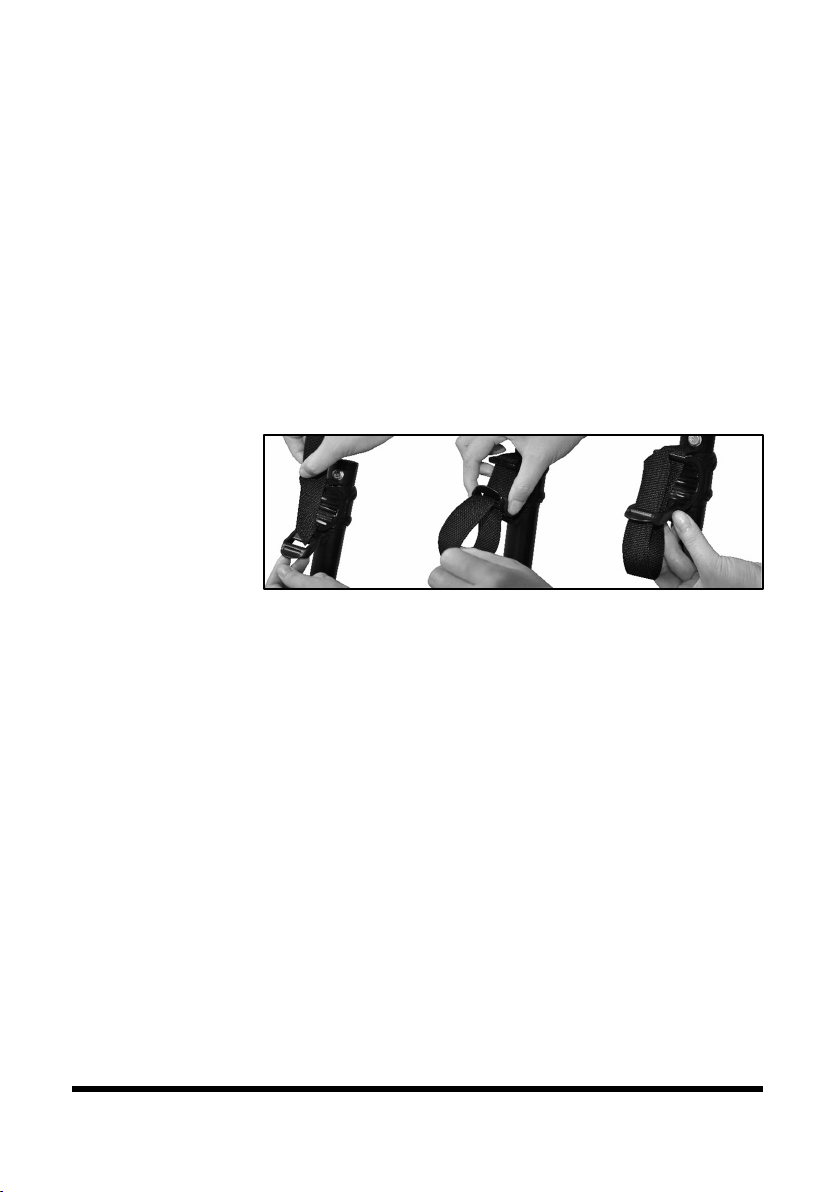

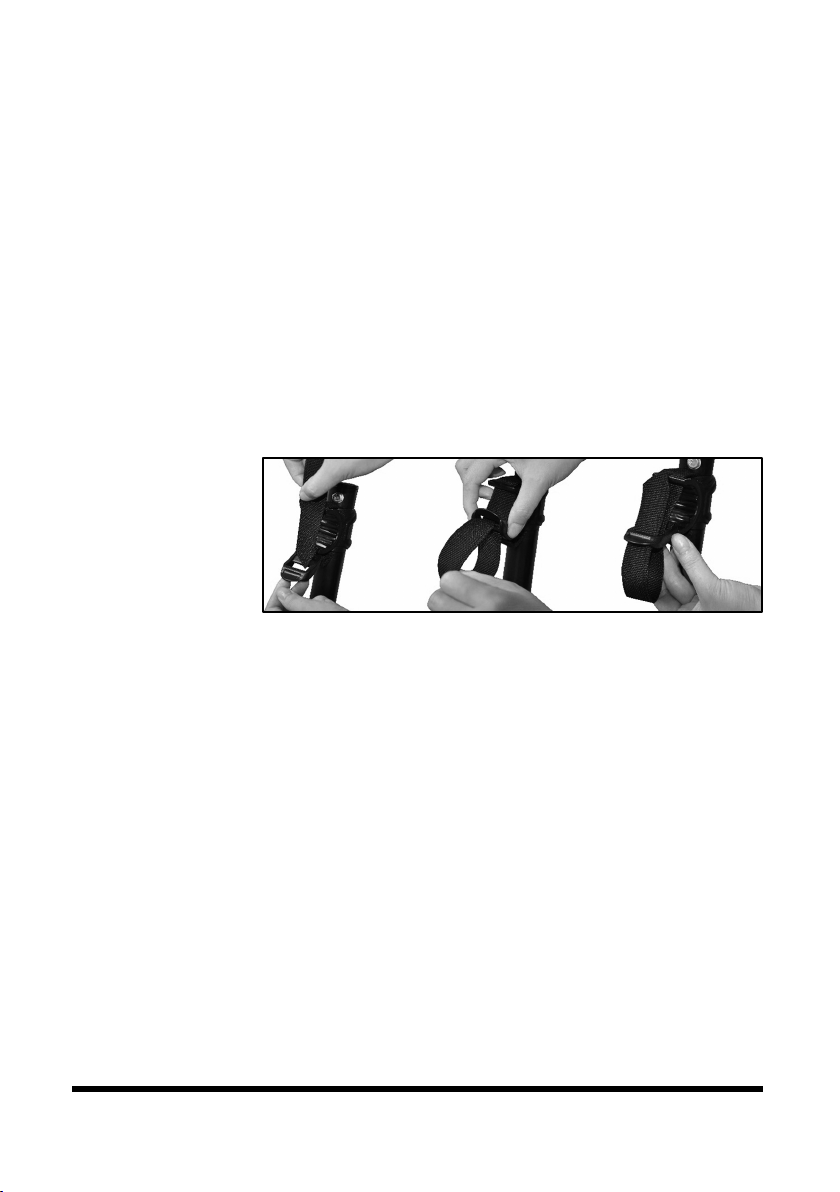

FASTENING THE CRADLE STRAPS
1. Pass the cradle strap over the bike’s crossbar.
2. Hold the buckle up. Thread the strap through the buckle opening under the
buckle’s bar.
3. Insert the strap through the buckle opening in the opposite direction above
the buckle’s bar.
4. Pull the strap’s bottom portion tight across the bike’s crossbar and keep
tension on it.
Pull the strap
end taut to
close the loop
at the buckle.
Tug to secure
the strap.
CARE & MAINTENANCE
1. Maintain the device with care. A device in good condition is efficient, easier
to control and will have fewer problems.
2. Inspect the device components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Maintain the device’s labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd. for
replacements.
WARNING! Only qualified service personnel should repair the device. An
improperly repaired device may present a hazard to the user and/or others.
DISPOSAL
Recycle a device damaged beyond repair at the appropriate facility.
Fig. 7

8819427 2 Bike Trunk Mount Bike Rack V4.0
8 For technical questions call 1-800-665-8685
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the device does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the device.

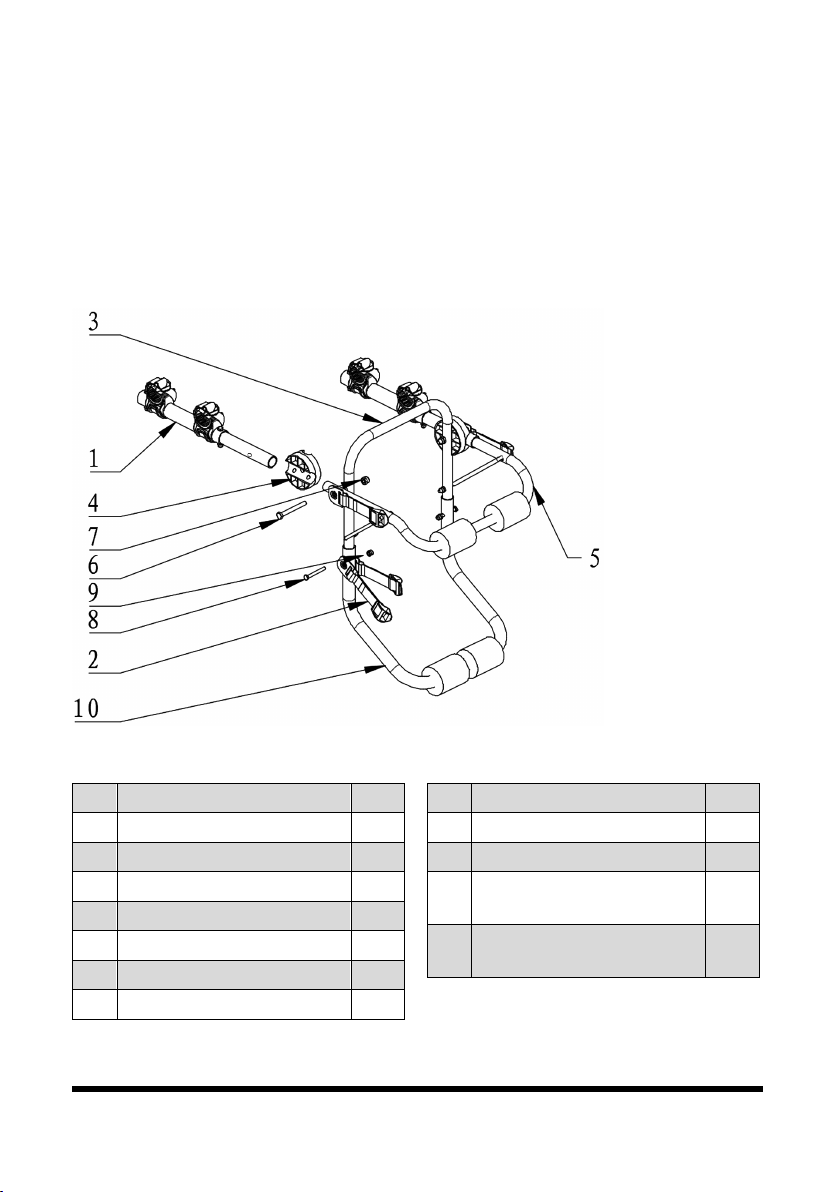

PARTS BREAKDOWN
PARTS LIST
# DESCRIPTION QTY
1 Support Arm 2
2
Buckle Assembly
6
3 Middle Support 1
4 Spacer 2
5 Top Support 1
6
M8x65 Hex Head Cap Bolt
2
7 M8 Locknut 2
8 M6x40 Hex Head Cap Bolt 2
9 M6 Locknut 2
10
Bottom Support
1
11 Top Trunk Strap (not
shown)
2
12 Bottom/Side Trunk Strap
(not shown)
4

V4.0 2 Bike Trunk Mount Bike Rack 8819427
Visit www.princessauto.com for more information 9

8819427 2 Bike Trunk Mount Bike Rack V4.0
10 For technical questions call 1-800-665-8685

V 4,0 8819427
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Porte-vélos à fixation
sur coffre, 2 vélos

8819427 Porte-vélos à fixation sur coffre, 2 vélos V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Capacité (les deux vélos) 34 kg (70 lb)
Largeur 14 7/8 po
Longueur 23 3/16 po
Hauteur 20 7/8 po
Matériau
Aluminium
Couleur/fini Argent
Montage Fixation sur coffre
INTRODUCTION
Le porte-vélos à fixation sur coffre pour 2 vélos s’installe facilement sur le
coffre ou le hayon du véhicule pour transporter un ou deux vélos.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet appareil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet appareil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Porte-vélos à fixation
sur coffre, 2 vélos

V 4,0 Porte-vélos à fixation sur coffre, 2 vélos 8819427
Visitez www.princessauto.com pour plus d'informations 3
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Rangez les appareils correctement dans un lieu sécurisé et sec. Gardez les
appareils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'appareil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'appareil.

8819427 Porte-vélos à fixation sur coffre, 2 vélos V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'appareil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'appareil.
1. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'effet de drogues,
d'alcool ou de médicaments.
2. N'utilisez pas l'appareil si vous devez étirer les bras pour vous en servir.
Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un
meilleur contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'appareil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'appareil. Si vous utilisez cet
appareil de façon dangereuse ou incorrecte, vous pouvez subir des
blessures corporelles graves.
1. Utilisez le bon appareil pour la tâche à effectuer. Cet appareil a été conçu
pour une utilisation spécifique. Évitez de modifier ou d'altérer cet appareil
ou de l'utiliser à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’appareil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'appareil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise. Les numéros entrecoupés entre parenthèses (fig. 1-1) se
rapportent à un point précis d'une illustration ou d'une image.

V 4,0 Porte-vélos à fixation sur coffre, 2 vélos 8819427
Visitez www.princessauto.com pour plus d'informations 5
L’assemblage nécessite l’utilisation d’une clé de 13 mm et d’une clé de 10 mm.
1. Glissez l’ensemble de support central (no3) dans l’ensemble de support
inférieur (no10). Alignez les trous de boulon (fig. 1).
2. Glissez un ensemble de boucle (no2) sur le
boulon à tête hexagonale M6 x 40 (no8) en
orientant le côté boucle à l’opposé du cadre.
3. Insérez le boulon dans la série de trous de
boulon sous les barres. Glissez un deuxième
ensemble de boucle sur le boulon. Cette
boucle doit aussi être orientée à l’opposé du
cadre. (fig. 1)
4. Vissez un contre-écrou M6 (no9) sur le
boulon et serrez à l’aide d’une clé.
5. Reprenez les étapes 1 à 4 sur l’autre côté du cadre.
6. Glissez un ensemble de boucle (no2)
sur le boulon à tête hexagonale
M8x65 (no6). Répétez avec l’autre
ensemble et boulon. Mettez les deux
de côté.
7. Positionnez le support supérieur
(no5) en orientant la courbe vers le
bas. Le bras de support (no1) a les
brides sur le dessus. Insérez le bras
de support dans le tube de support
supérieur et alignez les trous de boulon.
8. Glissez l’entretoise (no4) pour l’aligner avec les
trous de boulon. Assurez-vous que les bras
s’ajustent fermement dans la rainure, car de
l’autre côté, la rainure est différente.
9. Insérez le boulon avec l’ensemble de boucle
dans les trous de boulon et l’entretoise du bras.
10. Alignez le boulon en saillie et la rainure
d’entretoise avec le trou de boulon au-dessus
Fig. 1
Fig. 2
Fig. 3

8819427 Porte-vélos à fixation sur coffre, 2 vélos V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
de la barre. Ajustez l’assemblage de manière à ce que le boulon sorte de
l’autre côté.
11. Vissez un contre-écrou (no7) sur le boulon, mais ne le serrez pas.
12. Reprenez les étapes 7 à 11 de l’autre côté.
13. Tirez chaque barre (fig. 3-1) vers l’avant et pliez-les soigneusement vers
l’intérieur pour insérer le bout à crochet dans les trous de boulon du
support supérieur.
ATTENTION ! Gardez vos doigts à quelques pouces du point d’insertion de la
tige pour ne pas vous pincer.
14. Tighten the lock nuts on both sides.
15. There are six trunk straps, two upper straps
(Fig. 4-1) and four bottom/side straps (Fig. 4-2).
The hooks of each set are different.
14. Serrez les contre-écrous sur les deux côtés.
15. Il y a six sangles de coffre, deux sangles
supérieures (fig. 4-1) et quatre sangles
inférieures/latérales (fig. 4-2). Les crochets de
chaque ensemble sont différents.
16. Enfilez une sangle de coffre dans une boucle en partant
du dessous, puis par-dessus la barre et dans le deuxième passant (fig. 5)
INSTALLATION DE PORTE-VÉLOS
AVIS ! N’utilisez pas le porte-vélos si les bras pointent vers le bas. Les bras du
porte-vélos doivent être de niveau ou pointer légèrement vers le haut pour bien
retenir les vélos.
1. Nettoyez les coussins protecteurs du porte-vélos et la
surface de montage pour le porte-vélos.
2. Ouvrez le coffre ou hayon de manière à ce qu’il y ait
une légère ouverture entre le couvercle et le cadre du
véhicule.
3. Positionnez le porte-vélos en le centrant et de
manière à ce que les bras de support soient
légèrement vers le haut.
Fig. 4
Fig. 5

V 4,0 Porte-vélos à fixation sur coffre, 2 vélos 8819427
Visitez www.princessauto.com pour plus d'informations 7
4. Fixez les crochets du haut dans le haut du couvercle de coffre et serrez
légèrement les sangles supérieures. Ne fixez pas les crochets à du verre ou
du plastique.
5. Fixez les crochets inférieurs internes au bas du couvercle de coffre. Les
sangles inférieures peuvent aussi être fixées au bord du pare-chocs s’il
n’est pas en plastique. Serrez les sangles légèrement.
6. Fixez les crochets inférieurs externes au côté du
couvercle de coffre. Refermez lentement le
couvercle de coffre.
7. Serrez les sangles supérieures et assurez-vous que
l’angle des bras de support est légèrement vers le
haut. Serrez complètement les sangles
inférieures/latérales.
8. Vérifiez l’installation sûre du porte-vélos et des
sangles. Il ne doit y avoir aucun mouvement. Le cas
échéant, resserrez à nouveau les sangles. Vérifiez également si vous
pouvez fixer les crochets à une position plus sûre.
UTILISATION
MONTAGE DES VÉLOS SUR LE PORTE-VÉLOS
AVIS ! Positionnez le vélo de manière à ce que les pédales ne touchent pas
le véhicule et les pneus ne soient pas exposés au tuyau d’échappement du
véhicule. Cela préviendra les dommages au véhicule et au vélo.
Le porte-vélos supporte le vélo par la barre transversale. Certains vélos de
montagne et vélos pour femme comportent une barre transversale basse et
pourraient ne pas s’appuyer correctement sur les bras. Il se peut qu’il soit
nécessaire d’utiliser un adaptateur de barre transversale (non compris) pour
transporter ces vélos.
1. Chargez toujours le vélo dans les berceaux de bras, en commençant par
ceux le plus près du véhicule.
2. Positionnez le vélo de manière à répartir le poids également le long des
deux berceaux. Le vélo reposera contre le bas du porte-vélos.
3. Fixez la barre transversale du vélo dans les berceaux avec les sangles.
Fig. 6

8819427 Porte-vélos à fixation sur coffre, 2 vélos V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
4. Chargez un deuxième vélo orienté dans le sens opposé et reprenez les
étapes 1 à 3.
5. Fixez le pneu avant de chaque vélo avec des sangles supplémentaires.
FIXATION DES SANGLES DE BERCEAU
1. Passez la sangle de berceau par-dessus la barre transversale du vélo.
2. Tenez la boucle vers le haut. Enfilez la sangle dans le passant de la boucle,
sous la barre de la boucle.
3. Insérez la sangle dans le passant de la boucle dans le sens opposé par-
dessus la barre de la boucle.
4. Tirez fermement la partie inférieure de la sangle par-dessus la barre
transversale du vélo et maintenez-y la tension. Tirez le bout de la sangle
pour qu’elle
soit tendue et
pour fermer la
boucle. Tirez
fermement
pour bien fixer
la sangle.
SOIN ET ENTRETIEN
1. Entretenez l'appareil avec soin. Un appareil en bon état sera efficace, plus
facile à contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'appareil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'appareil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'appareil/l'appareil. Un appareil/appareil mal réparé peut
présenter un risque pour l'utilisateur et/ou pour les autres.
Fig. 7

V 4,0 Porte-vélos à fixation sur coffre, 2 vélos 8819427
Visitez www.princessauto.com pour plus d'informations 9
MISE AU REBUT
Recyclez votre appareil endommagé dans une installation prévue à cet effet s'il
est impossible de le réparer.
DÉPANNAGE
Si l'appareil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'appareil.

8819427 Porte-vélos à fixation sur coffre, 2 vélos V 4,0
10 En cas de questions techniques, appelez le 1-800-665-8685
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NODESCRIPTION QTÉ
1 Bras de support 2
2 Ensemble de boucle 6
3 Support central 1
4 Entretoise 2
5 Support supérieur 1
6 Boulon à tête hexagonale M8 x 65 2
7 Contre-écrou M8 2
8 Boulon à tête hexagonale M6 x 40 2
9 Contre-écrou M6 2
10 Support inférieur 1
11 Sangle de coffre supérieure (non illustrée) 2
12 Sangle de coffre inférieure/latérale (non
illustrée)
4
