Power Fist 8814436 User manual

V4.0 8814436
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual

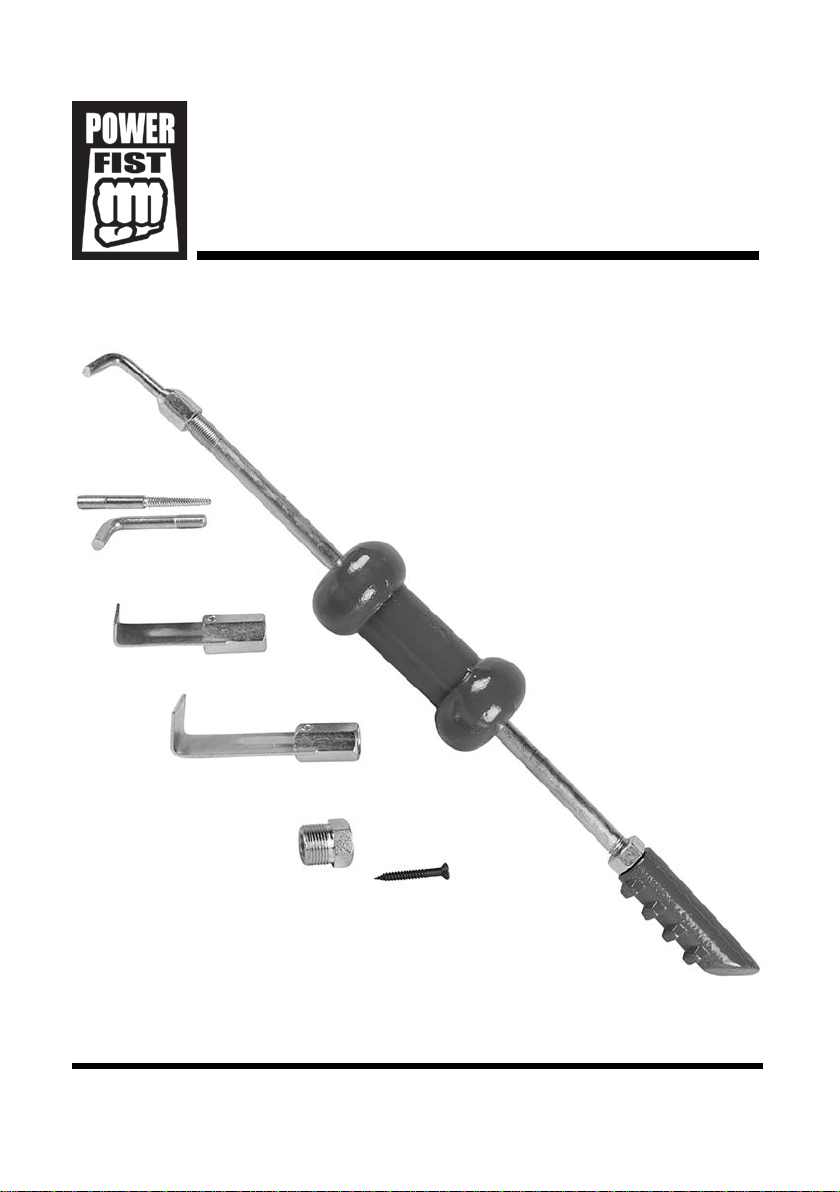

9pcSlideHammer
DentPullerKit

8814436 9 pc Slide Hammer Dent Puller Kit V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Slide Hammer Weight 5 lb (2.26 kg)
Length 21-1/4 in. (540 mm)
INTRODUCTION
The 9 pc Slide Hammer Dent Puller Kit contains a 5 lb slide hammer assembly
and eight accessories to repair damage to a vehicle’s body panels or chassis.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
9pcSlideHammer
DentPullerKit

V4.0 9 pc Slide Hammer Dent Puller Kit 8814436
Visit www.princessauto.com for more information 3
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
4. Do not install or use in the presence of flammable gases, dust or liquids.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to the tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.

8814436 9 pc Slide Hammer Dent Puller Kit V4.0
4 For technical questions call 1-800-665-8685
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
a. Position yourself to avoid falling over if the tool pulls the panel or
structural part off the chassis.
4. Securely hold this tool using both hands. Using a tool with only one hand
can result in loss of control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Make sure a vehicle is properly supported before removing dents or
straightening a panel or chassis with the slide hammer. An unstable vehicle
may shift from the impact.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the Identification Key are included.

V4.0 9 pc Slide Hammer Dent Puller Kit 8814436
Visit www.princessauto.com for more information 5

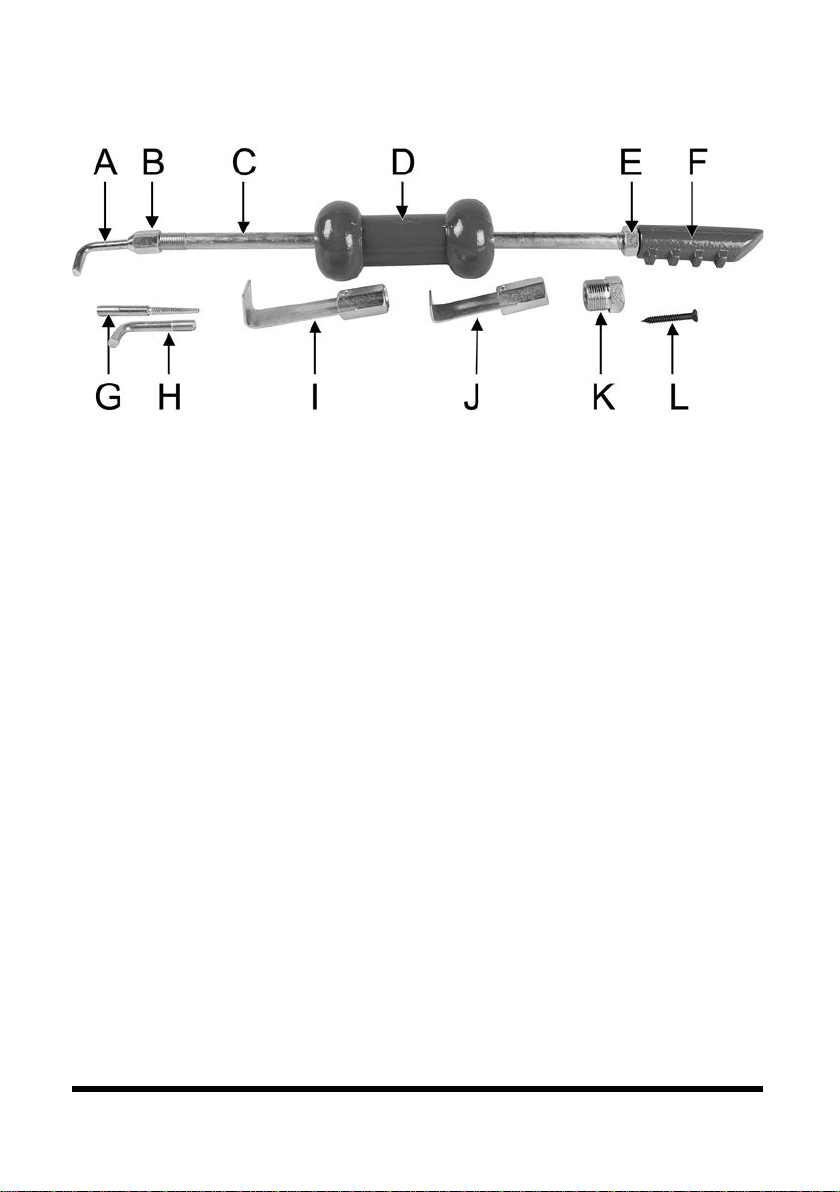

IDENTIFICATION KEY
A Puller Hook
B Steel Nose Cone
C Slide Hammer Shaft
D Slide Hammer Weight
E Handle Guard
F Handle
G Pierce Punch
H Puller Hook
I Angle Puller
J Plate Edge Puller
K 5/8 to 1 in. Adapter
L Tapping Screw
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
1. Remove the slide hammer’s weight (D) from the shaft (C) and set aside.
2. Screw the handle guard (E) onto the shaft to the end of the threads. Screw
the handle (F) onto the shaft until it touches the handle guard. Tighten the
handle guard against the handle to lock the latter in place.
3. Slide the weight onto the shaft until it is against the handle guard.
4. Place the tool on a workbench or other surface and screw one of the
attachments onto the shaft.
a. Attach a hook (A and H) or the pierce punch (G) by screwing it into the
steel nose cone (B).
b. Insert the tapping screw (L) into the steel nose cone (B).
c. Screw the angle puller (I) or plate edge puller (J) directly onto the shaft.
d. Screw the 5/8 to 1 in. adapter (K) onto the shaft when using a larger
attachment.
Fig. 1

8814436 9 pc Slide Hammer Dent Puller Kit V4.0
6 For technical questions call 1-800-665-8685
5. Screw the nose cone onto the shaft until tight.
a. You may wish to perform this step with the tapping screw after it is
seated firmly in the panel.
6. Disassemble and return to the case when work is complete.
OPERATION
1. Set up the slide hammer as instructed in Assembly & Installation.
2. Place the attachment against the body panel or chassis.
3. Hold the hammer horizontally. Slide the hammer until it is opposite the
handle guard.
4. Grip the hammer firmly and ram it into the handle guard in one quick motion.
Repeat until the dent or damaged section is in acceptable condition.
a. Only apply enough force to remove the dent or damage. Several light
taps may provide better results than one solid impact.
HOOK
The curved hooks (A and H) are suitable for working around raised edges or
structure to apply the end against the dent. They can also be used as a hook to
apply pressure against a round structure.
PULLER
The pullers (H and I) fit behind the body panel’s edge and provides a wide
surface to straighten the damage. The plate edge puller (J) is narrower and has
a shorter angled blade. This blade is suitable for panel edges close to structure
or the access opening is narrow.
TAPPING SCREW
The tapping screw (L) pulls out panel dents that cannot be reached by other
methods. The screw may be pulled from the body panel during operation. This
method will leave a hole or small tear that will require additional body work.
Replace the screw when dull or damaged (see Care & Maintenance).

V4.0 9 pc Slide Hammer Dent Puller Kit 8814436
Visit www.princessauto.com for more information 7
TAPPING SCREW OPERATION
1. Drill a hole into the dent that is smaller than the screw diameter.
a. You may need to pull a large dent out in sections. Pull out one part of
the dent before drilling the next hole.
2. Screw the tapping screw into the hole.
3. Screw the shaft into the nose cone until the tight.
4. Follow Operation steps 3 and 4 to remove the dent.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
a. replace the tapping screw with a new screw if damaged or blunted.
3. Follow instructions for lubricating and changing accessories.
4. Only use accessories intended for use with this tool.
5. Keep the tool handles clean, dry and free from oil/grease at all times.
6. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

8814436 9 pc Slide Hammer Dent Puller Kit V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8814436
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Troussedemarteauàinertie
ettire-bosse,9pièces

8814436 Trousse de marteau à inertie et tire-bosse, 9 pièces V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Marteau à inertie Poids 2,26 kg (5 lb)
Longueur 21 1/4 po (540 mm)
INTRODUCTION
Trousse de 9 pièces de marteau à inertie et tire-bosses de 5 lb et 8 accessoires
servant à la réparation de dommages sur des panneaux de carrosserie ou le
châssis d’un véhicule.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
Troussedemarteauàinertie
ettire-bosse,9pièces

V 4,0 Trousse de marteau à inertie et tire-bosse, 9 pièces 8814436
Visitez www.princessauto.com pour plus d'informations 3
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
4. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de
poussière ou de liquides inflammables.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
a. Placez-vous de façon à ne pas chuter si l’outil devait détacher le
panneau ou la pièce structurale du châssis.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.

8814436 Trousse de marteau à inertie et tire-bosse, 9 pièces V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
4. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une
seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Assurez-vous que le véhicule est supporté solidement avant de procéder au
débosselage ou au redressement d’un panneau ou châssis avec un marteau à
inertie. Un véhicule instable risquerait de se déplacer sous l’impact.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.

V 4,0 Trousse de marteau à inertie et tire-bosse, 9 pièces 8814436
Visitez www.princessauto.com pour plus d'informations 5
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles dans le guide d’identification
sont compris.
GUIDE D’IDENTIFICATION
A Crochet d’extraction
B Cône de nez en acier
C Tige du marteau à inertie
D Poids de marteau à inertie
E Protecteur de poignée
F Poignée
G Poinçon à percer
H Crochet d’extraction
I Extracteur à angle
J Extracteur de rebord de plaque
K Adaptateur de 5/8 à 1 po
L Vis taraudeuse
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
1. Retirez la masse (D) du marteau à inertie de l’arbre (C), puis mettez-la de côté.
2. Vissez le protecteur de poignée (E) sur la tige jusqu’à l’extrémité des filets.
Vissez la poignée (F) sur la tige jusqu’à ce qu’elle entre en contact avec le
protecteur de poignée. Serrez le protecteur de poignée pour bloquer la
poignée en place.
3. Glissez la masse sur l’arbre jusqu’à ce qu’elle repose contre le protecteur
de poignée ou la poignée.
Fig. 1

8814436 Trousse de marteau à inertie et tire-bosse, 9 pièces V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
4. Placez l’outil sur un établi ou une autre surface et vissez un des
accessoires sur la tige.
a. Fixez un crochet ou un poinçon à percer en le vissant sur le cône de
nez en acier (B).
b. Insérez la vis taraudeuse (L) dans le cône de nez en acier (B).
c. Vissez l’extracteur à angle (I) ou l’extracteur de rebord de plaque (J)
directement sur la tige.
d. Vissez l’adaptateur de 5/8 à 1 po (K) sur la tige lorsque vous utilisez
un accessoire plus grand.
5. Vissez et serrez le cône de nez sur la tige.
a. Vous pouvez effectuer cette étape avec la vis taraudeuse, une fois qu’il
est fermement logé dans le panneau.
6. Démontez l’outil et rangez-le dans le coffret après usage.
UTILISATION
1. Assemblez le marteau à inertie conformément à la section Assemblage et
installation.
2. Placez l’accessoire contre le panneau de carrosserie ou le châssis.
3. Tenez le marteau à l’horizontale. Glissez le marteau jusqu’à ce qu’il se situe
à l’opposé du protecteur de poignée.
4. Saisissez le marteau solidement et poussez-le dans le protecteur de
poignée d’un mouvement rapide. Répétez l’opération jusqu’à ce que la
bosse ou la section endommagée soit dans un état acceptable.
a. Appliquez seulement la force nécessaire pour aplanir la bosse ou
réparer le dommage. De nombreux coups légers peuvent donner un
meilleur résultat qu’un seul coup puissant.
CROCHET
Les crochets courbés (A et H) sont destinés aux travaux effectués à proximité
d’arêtes ou de structures en saillie afin d’appliquer le bout contre la bosse. Ils
peuvent également être utilisés comme crochet pour appliquer une pression
contre une structure de forme arrondie.

V 4,0 Trousse de marteau à inertie et tire-bosse, 9 pièces 8814436
Visitez www.princessauto.com pour plus d'informations 7
EXTRACTEUR
L’extracteur (H et I) s’insère derrière le bord du panneau de carrosserie et offre
une large surface pour réparer des dommages. L’extracteur de rebord de plaque
(J) est plus étroit et doté d’une lame biaise plus courte. Cette lame convient aux
bords de panneau près de structures ou lorsque l’ouverture est plus étroite.
VIS TARAUDEUSE
La vis taraudeuse (L) permet d’aplanir les bosses d’un panneau qui ne peuvent
pas être réparées en utilisant d’autres méthodes. La vis peut être tirée du panneau
de carrosserie. Cette méthode laisse un trou ou une petite fissure, nécessitant des
travaux de carrossage supplémentaires. Remplacez la vis lorsqu’elle est
émoussée ou endommagée (consultez la section Soin et entretien).
FONCTIONNEMENT DE LA VIS TARAUDEUSE
1. Percez un trou dans la bosse qui est d’un diamètre inférieur à celui de la vis.
a. Vous pourriez devoir aplanir une grosse bosse par sections.
Aplanissez une partie de la bosse avant de percer le prochain trou.
2. Vissez la vis taraudeuse (L) dans le trou jusqu’à ce qu’elle soit affleurante
avec l’écrou supérieur. Vous pourriez devoir utiliser une clé.
3. Vissez et serrez la tige dans le cône de nez.
4. Effectuez les opérations des étapes 3 et 4 pour aplanir la bosse.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
a. Remplacez la vis taraudeuse par une vis neuve si elle est
endommagée ou émoussée.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.

8814436 Trousse de marteau à inertie et tire-bosse, 9 pièces V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont illisibles
ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
