User Manual
V 3.04 8519183
Please read and understand all instructions before use. Retain this manual for future reference.
1/3 HP Submersible
Sump Pump
248578

2 For technical questions call: 1-800-665-8685
V 3.04 8519183
1/3 HP Submersible
Sump Pump
SPECIFICATIONS
Type 1/3 HP Submersible Sump Pump
Max. Flow Rate 1,848 gallons per hour
Horsepower 1/3 horsepower
Motor 115 volts
Current Rating 3.48 amperes
Discharge 1-1/4 in. with 1 in. reducer
Max. Suction Lift 26 feet
Max. Discharge Head 26 feet
Solids 1/5 in.
Housing Material Polypropylene
Impeller Material Polyacrylite
Flow Rate @ 5 Feet 1,716 gallons per hour
Flow Rate @ 10 Feet 1,452 gallons per hour
Flow Rate @ 15 Feet 1,240 gallons per hour
Flow Rate @ 20 Feet 844 gallons per hour
Float Switch Tethered
Cord Length 10 feet
CUL CUL 248578
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. The operator must follow
basic precautions to reduce the risk of personal injury and / or damage to the tool. Before allowing
someone else to use this tool, make sure they are aware of all safety information.
WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot
cover all possible conditions and situations that may occur. Common sense and caution are factors
that cannot be built into this product, but must be supplied by the operator.

1/3 HP Submersible Sump Pump
Visit www.princessauto.com for more information 3
8519183 V 3.04
NOTE: Keep this manual for the safety warnings, precautions and operating, inspection and
maintenance instructions.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean and well lit.
2. Do not install in the presence of flammable gases or liquids.
3. Keep anyone not wearing the appropriate safety equipment away from the work area.
4. Always lock up tools and keep them out of the reach of children.
NOTE: Minimize distractions in the work environment. Distractions can cause you to lose control of
the tool.
PERSONAL SAFETY
CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or
American National Standards Institute (ANSI) when using the tool.
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and
head protection. Always wear ANSI approved impact safety goggles, which must provide
both frontal and side protection. Protect your hands with suitable gloves. Protect your head
from falling objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator
when working around chemical dusts and mists. Wear ANSI approved earplugs. Protective,
electrically non-conductive clothes and non-skid footwear are recommended when working.
Wear steel-toed boots to prevent injury from falling objects.
2. Control the tool, personal movement and the work environment to avoid personal injury or
damage to the tool. Stay alert, watch what you are doing and use your common sense.
3. Keep articles of clothing, jewelry, hair, etc., away from moving parts to avoid entanglement
with a tool.
4. Do not operate any machine / tool when tired or under the influence of drugs, alcohol
or medications.
5. Do not overreach when operating a tool. Proper footing and balance enables better control in
unexpected situations.
SPECIFIC SAFETY PRECAUTION
1. Wear safety glasses when working with pumps.
2. Do not run the pump if there is no water in the system.
3. Do not uses pumps in water over 35°C (95°F). Avoid draining hot water tanks into sump pits.
4. Do not power this device with anything other than a 115 volt power source.
5. Connect this product to a grounded circuit equipped with a Ground Fault Circuit Interrupter
(GFCI) device.
6. Do not install the pump in any location classified as hazardous by the National Electrical
Code, ANSI / NFPA 80-1984 or the Canadian Electrical Code.
7. Do not use pumps for pumping mud, sand, cement, fats, salt, waste water from toilets, oils,
combustible or explosive substances or chemicals.
8. Risk of fire or explosion. Do not pump flammable or explosive fluids such as gasoline, fuel
oil, kerosene, etc.
9. Do not use in a flammable and / or explosive environment.

1/3 HP Submersible Sump Pump
4 For technical questions call: 1-800-665-8685
V 3.04 8519183
10. Before installing this product, have the electrical circuit checked by an electrician to ensure
proper grounding.
11. Do not lift the pump by the power cord.
12. Be certain the pump power source is disconnected before installing or servicing the pump.
13. Check the voltage on the motor nameplate and make sure that the line voltage of the
electrical current supply is the same.
14. Do not expose the pump to freezing temperatures. Freezing could cause severe damage and
will void the warranty.
15. Do not insert fingers or any object into the pump or motor openings.
16. Do not run the pump dry. Dry running can overheat the pump, (causing burns to anyone
handling it) and will void the warranty.
17. The pump normally runs hot. To avoid burns when servicing the pump, allow it to cool for
twenty minutes after shutdown before handling it.
18. Always check the pump before each operation. A damaged pump must not be used. Have the
pump serviced by a qualified service technician.
ELECTRICAL SAFETY
WARNING! Hazardous voltage can shock, burn or kill. When installing, operating or servicing this
pump, follow the safety instructions listed below.
1. Do not splice the electrical power cord.
2. Do not allow the plug on the end of the electrical cord to be submerged.
3. Do not use extension cords. They are a fire hazard and can reduce the voltage sufficiently to
prevent pumping and / or damage the motor.
4. Do not handle or service the pump while it is connected to the power supply.
5. Do not remove the grounding prong from the plug or modify the plug. To protect against
electrical shock, the power cord is a three-wire conductor and includes a three-prong
grounded plug. Plug the pump into a three-wire, grounded, grounding-type receptacle.
Connect the pump according to the NEC or CEC and local codes.
6. Ground the motor before connecting to an electrical supply.
7. Failure to ground the motor can cause severe or fatal electrical shock.
8. Do not ground to a gas supply line.
9. To avoid dangerous or fatal electrical shock, turn off the power to the motor before working
on electrical connections.
10. The supply voltage must be within 10% of the nameplate voltage. Incorrect voltage can
cause fire or seriously damage the motor and voids the warranty. If in doubt, contact a
licensed electrician.
11. Meet all national electrical code and local codes for all wiring.
12. Do not handle a pump or pump motor with wet hands, or when standing on a wet or damp
surface or in water.
13. Always disconnect the power source before performing any work on or near the motor or its
connected load.
14. Protect yourself against electric shocks when working on electrical equipment. Avoid body
contact with grounded surfaces. There is an increased chance of electrical shock if your body
is grounded.
WARNING! A qualified electrician should perform all wiring.

1/3 HP Submersible Sump Pump
Visit www.princessauto.com for more information 5
8519183 V 3.04
TOOL USE AND CARE
1. Do not alter any parts of the tool. All parts and accessories are designed with built-in safety
features that may be compromised if altered.
2. Make certain that the power source conforms to the requirements of your equipment.
3. When wiring an electrically driven device, follow all electrical and safety codes, as well as the
most recent Canadian Electrical Code (CE) and the Canadian Centre for Occupational Health
and Safety (CCOHS).
4. Always disconnect the pump from the power source prior to repairs. Always reconnect the
pump to the power source after the repairs.
UNPACKING
1. Carefully remove the tool from the box.
2. Inspect the parts carefully to make sure the tool was not damaged while shipping.
3. Do not discard the packaging material until you have carefully inspected and satisfactorily
operated the tool.
WARNING! If any part is missing, do not operate the tool until the missing parts are replaced.
Failure to do so could result in serious personal injury.

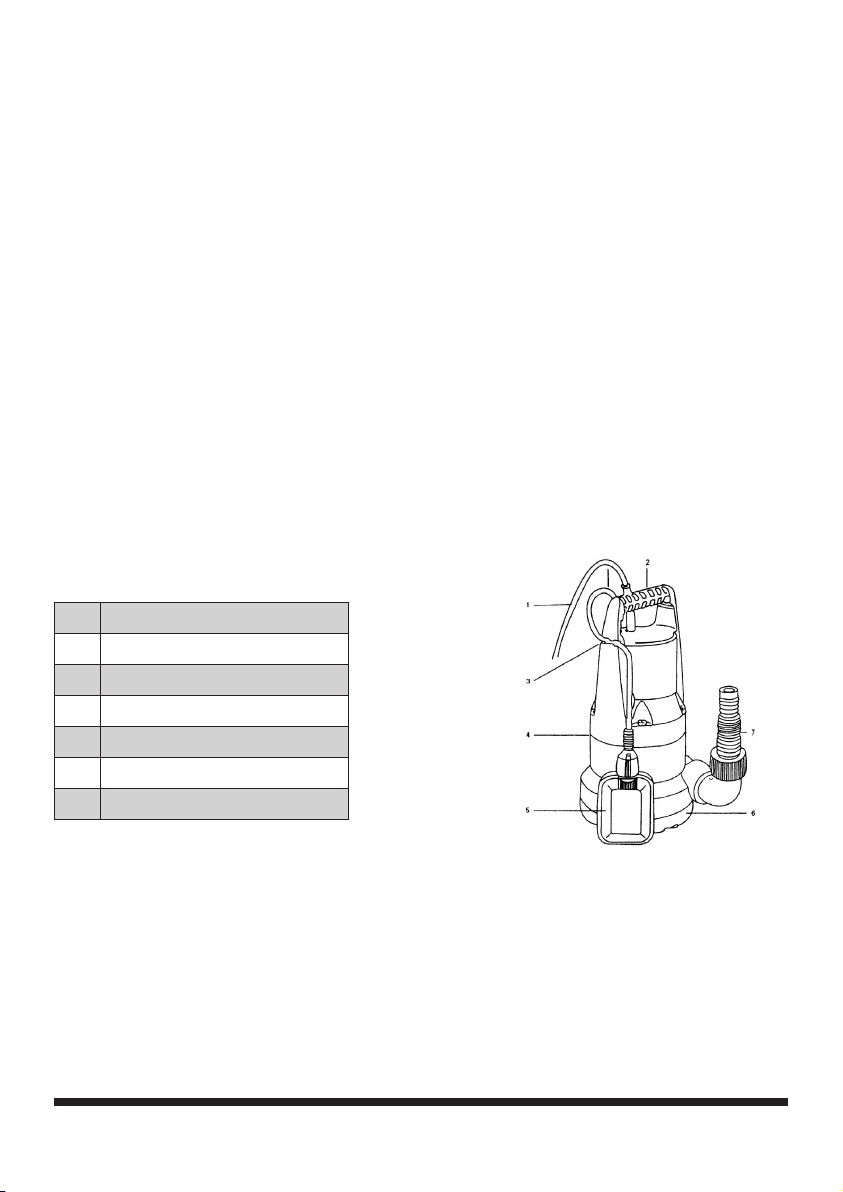

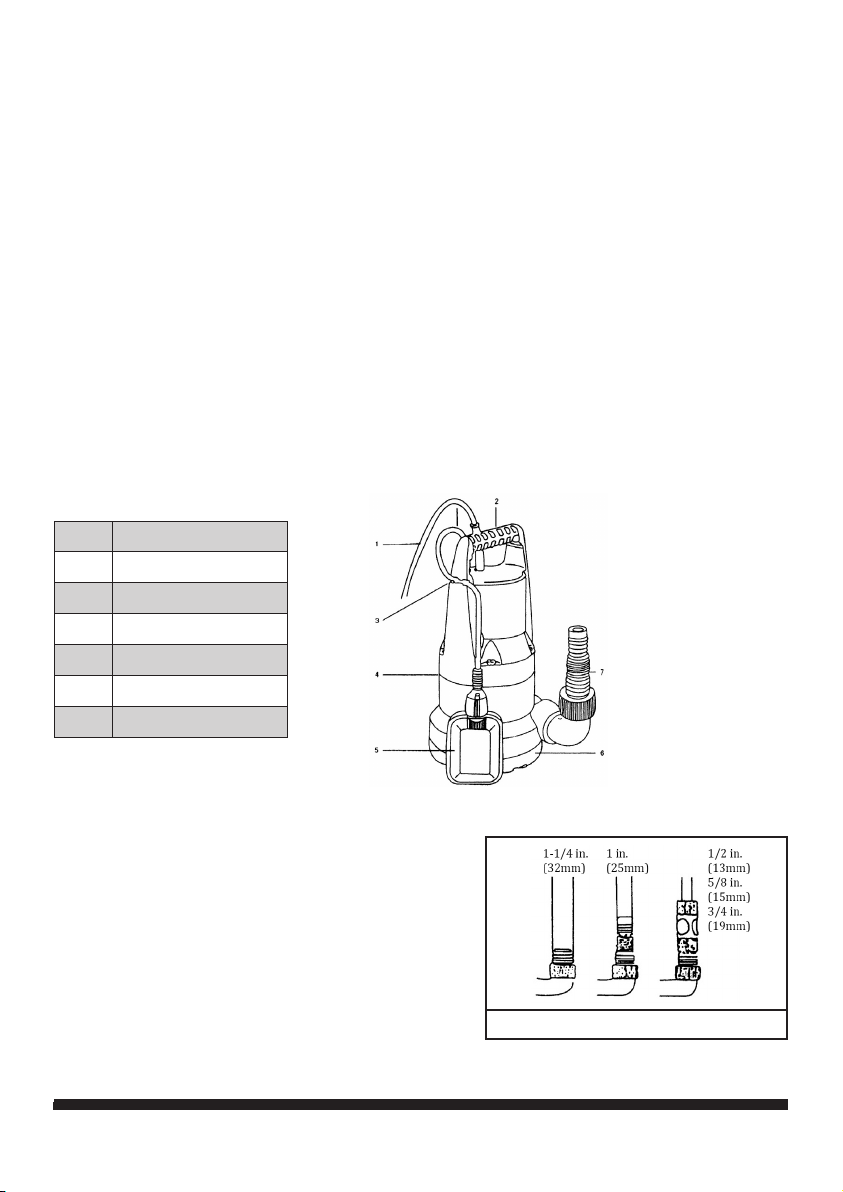

PARTS IDENTIFICATION
1 Power Cable
2 Carrying Handle
3 Float Switch Lock
4 Vent Valve
5 Float Switch
6 Suction Base
7 Universal Fitting
INSTALLATION
HOSE CONNECTION
1. Screw the supplied fittings onto the pump.
The universal fitting (7) allows the connection
of 1-1/4 in. (21mm), 1 in. (25mm), 3/4 in.
(19mm) as well as the 1/3 in. (13mm) hoses,
according to your individual requirements.
1-1/4 in. (32mm) hoses are connected to the
pump via the step nipples of the universal fitting.
The 3/4 in. (19mm) and 1/2 in. (13mm) hoses are
attached with the hose connection system parts,
see figure 1. It is recommended to fix 1-1/4 in.
(32mm) and 1 in. (25mm) hoses additionally with a hose clamp.
Fig. 1

1/3 HP Submersible Sump Pump
6 For technical questions call: 1-800-665-8685
V 3.04 8519183

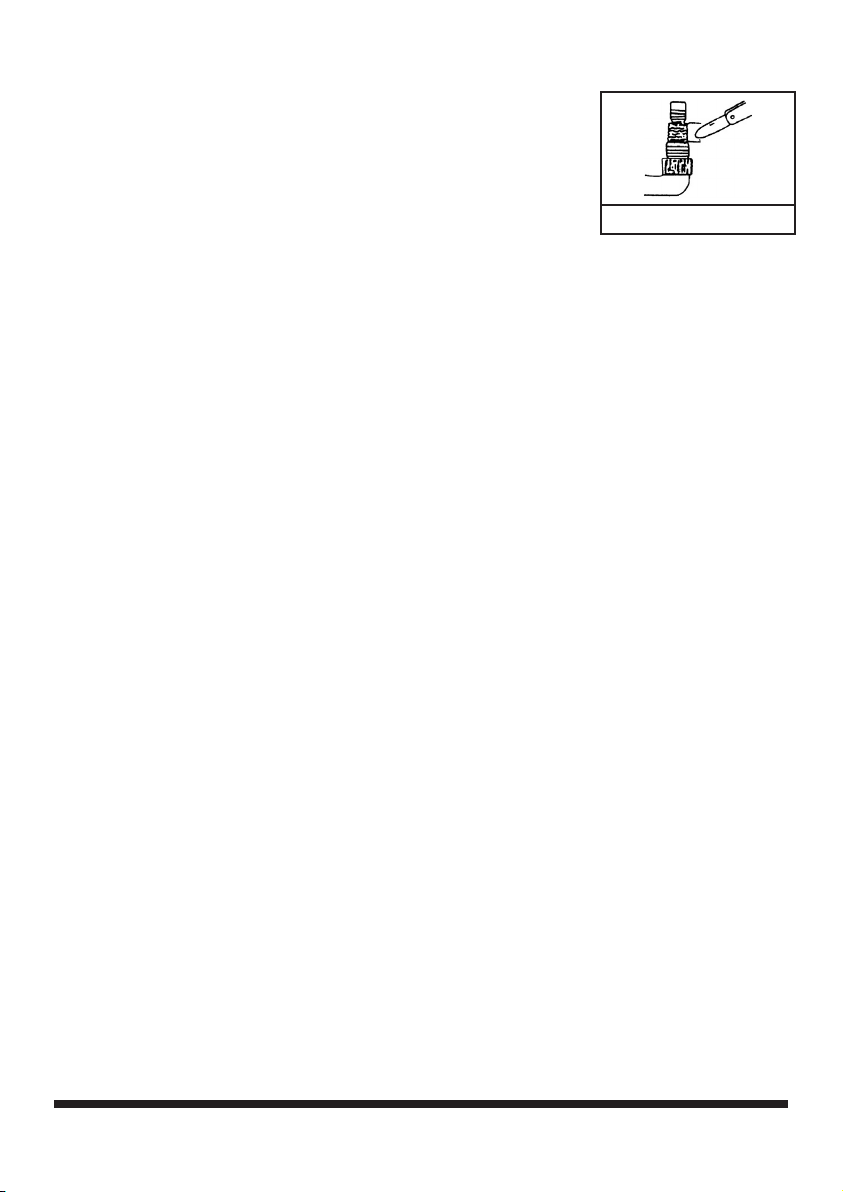

2. When connecting a 1-1/4 in. (32mm) hose, components of the
universal fitting which you don’t require may be removed by
cutting them off with a knife. See figure 2.
3. The best results in delivery capacity are achieved by using a
1-1/4 in. (32mm) hoses.
FLOAT SWITCH ADJUSTMENT
The float switch (5) automatically switches on the pump at a
water height of approximately 21 in. (52cm) and automatically
switches off at a water height of approximately 2 in. (5cm).
The cut-in / cut-out height of the pump can be adjusted individually by fixing the float switch cable to
the float switch lock (3).
LOCATION
1. Make sure to locate the pump in a stable position (especially for automatic operation).
2. In the case of automatic operation, take care that the float switch can move freely.
3. Make sure that the pump is located in a way that ensures the inlet openings at the suction
base are unobstructed. Place the pump on a brick or cement, do not place the pump directly
on open earth or gravel.
4. Do not use the power cable or float switch to carry or hang the pump. When submerging the
pump, use a rope fastened to the pump’s carrying handle (2).
OPERATION
AUTOMATIC OPERATION
After connecting the power cable, the pump is automatically set to turn on at a specific water height
(cut-in height) and switches off as the water level drops below the specific water height
(cut-out height).
MANUAL OPERATION
In case of manual operation, the submersible pump starts when the power cable has been connected
and the float switch has been lifted.
BEFORE USE
1. Clear the outlet line.
2. Observe the minimum water level: 2-3/4 in. (7cm)
3. Observe the maximum delivery height: 23 feet (7m)
CAUTION: Use a protective switch with a drain current of no more than 30mA.
4. Always check the pump (above all the power cable and plug) before each operation.
A damaged pump must not be used.
5. Make sure that the electrical connections are made within a dry area, protected
from flooding.
Fig. 2

1/3 HP Submersible Sump Pump
Visit www.princessauto.com for more information 7
8519183 V 3.04
OPERATING TIPS
1. Dry-running operation causes increased wear and is to be avoided. Therefore, the pump
must be immediately switched off when water fails to flow.
2. The pump is automatically switched off when it overheats by the built-in thermal motor
protector. After having cooled down, the motor automatically switches on again.
3. After having pumped chlorinated swimming pool water or other liquids leaving residues, the
pump should be rinsed with clean, clear water.
4. Sand and other abrasive materials in the liquid cause increased wear and reduce the
pump’s output.
5. Avoid running the pump for more than 10 minutes at a time.
6. The submersible sump pump will remove water down to a residual water height of
approximately 0.19 in. (5mm).
NOTE: This flat suction height is only reached in case of manual operation, but not in case of
automatic operation.
7. The submersible pump is equipped with an automatic de-aerating device whose function
is to remove air locks in the pump. If the water level drops below the vent valve (4), some
water will flow out through the vent valve. This is not a defect but serves to prevent the pump
from becoming air locked. Otherwise, the pump could air lock and will not pump water even
though the pump will run.
8. If the pump becomes air locked, shut the power off for approximately 1 minute then restart
the pump. Repeat several times to clear the air from the pump.

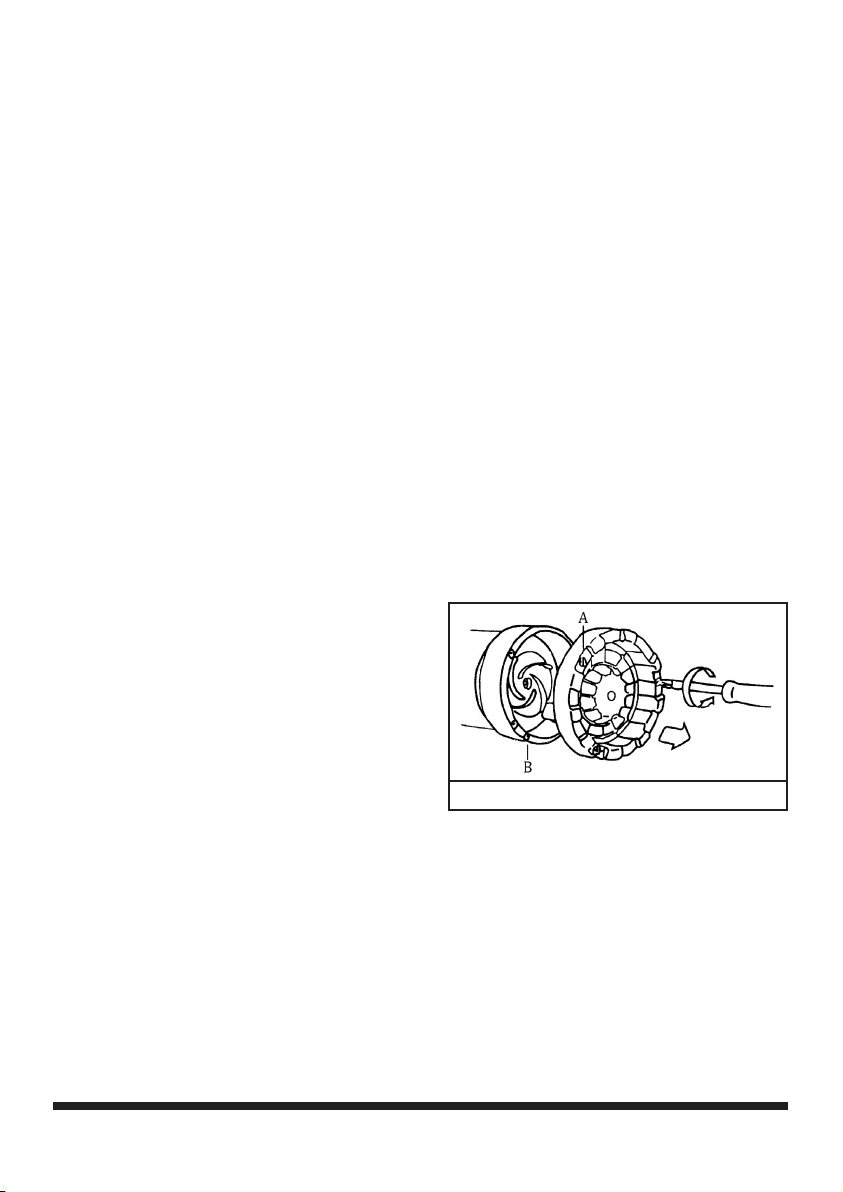

MAINTENANCE
In case of contamination inside the pump, the suction
base can be taken off by unscrewing the three cross
recessed head screws (A). See figure 3. The turbine
area can now be cleaned. For safety, a damaged
turbine (B) should be replaced by a qualified
service technician.
CAUTION! Repairs on electrical components should
only be performed by a qualified
service technician.
WARNING! Sudden starts. If the power is on to the pump when the thermal overload resets, the
pump may start without warning. If you are working on the pump, you may get an electrical shock
or the impeller may catch fingers or tools.
WARNING! Disconnect the pump from the power source before servicing.
STORAGE
The pump should not be stored outside; the pump could get damaged from rain and ice. Keep the
pump in a cool, dry place. Do not store the pump in direct sunlight.
DISPOSING OF THE TOOL
If your pump has become damaged beyond repair, do not throw it out. Take it to the appropriate
recycling facility.
Fig. 3

1/3 HP Submersible Sump Pump
8 For technical questions call: 1-800-665-8685
V 3.04 8519183
TROUBLE SHOOTING
Problem Probable Cause(s) Suggested Solution(s)
The pump runs, but
does not deliver water.
Air cannot escape, the discharge
line is blocked.
Open the discharge line.
The pump is air locked Shut the power off for approximately
1 minute then restart the pump.
Repeat several times to clear the air
from the pump.
The turbine is plugged. Clean the turbine.
When starting the pump, the
water height falls below the
minimum water level.
Submerge the pump deeper.
The pump does not
start or stops
during operation.
The thermal overload switch has
switched the pump off due
to overheating.
Disconnect the plug and clean the
turbine. Do not exceed the maximum
media temperature of 35°C (95°F).
There is no power to the pump. Check the fuses and
electrical connections.
Dirt particles (such as pebbles)
are jammed in the suction base.
Disconnect the plug and clean the
suction base.
The pump runs,
but the output
suddenly decreases.
The suction base is clogged. Clean the suction base.

Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel
afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
V 3,04 8519183
Pompe de puisard
submersible de 1/3 CV
248578

2 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8519183
Pompe de puisard
submersible de 1/3 CV
SPÉCIFICATIONS
Type Pompe de puisard submersible de 1/3 CV
Débit max. 1 848 gal/h
Puissance 1/3 CV
Moteur 115 V
Courant nominal 3,48 A
Refoulement 1 1/4 po avec réducteur de 1 po
Hauteur d’aspiration max. 26 pi
Hauteur de refoulement max. 26 pi
Corps solides 1/5 po
Matériau du boîtier Polypropylène
Matériau d’impulseur Polyacrylite
Débit à 5 pi 1 716 gal/h
Débit à 10 pi 1 452 gal/h
Débit à 15 pi 1 240 gal/h
Débit à 20 pi 844 gal/h
Interrupteur à flotteur Avec câble de retenue
Longueur du cordon 10 pi
CUL CUL 248578

Visitez www.princessauto.com pour plus d'informations 3
8519183 V 3,04
Pompe de puisard submersible de 1/3 CV
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil.
L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque
de blessure et/ou de dommage à l’outil. Avant de permettre à un autre individu d’utiliser cet outil,
assurez-vous qu’il est avisé de toutes les consignes de sécurité.
AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce
manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire.
L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires afin
d’utiliser l’outil en toute sécurité.
REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions et les
instructions de fonctionnement, d’inspection et d’entretien.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et
bien éclairée.
2. N’installez pas en présence de gaz ou de liquides inflammables.
3. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se
trouvent pas à proximité de l’aire de travail.
4. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.
REMARQUE : Minimisez les distractions au sein de l’environnement de travail. Les distractions peuvent
causer une perte de contrôle de l’outil.
SÉCURITÉ PERSONNELLE
ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil.
1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections
pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la
tête. Portez toujours des lunettes de sécurité étanches approuvées par l’ANSI qui offrent
une protection frontale et latérale. Protégez-vous les mains à l’aide de gants appropriés.
Protégez-vous la tête de la chute d’objets en portant un casque de protection. Portez un
masque antipoussières ou un appareil respiratoire approuvé par les normes ANSI lorsque
vous travaillez en présence de poussières ou de vapeurs chimiques. Portez des bouchons
d’oreille approuvés par l’ANSI. Des vêtements de protection non conducteurs d’électricité et
des chaussures antidérapantes sont recommandés pour le travail. Pour éviter les blessures
dues aux chutes d’objets, portez des chaussures à embout d’acier.
2. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter
les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve
de bon sens.
3. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter
qu’ils ne se coincent dans l’outil.
4. N’utilisez pas l’appareil ou l’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou
de médicaments.
5. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir. Une stabilité et un
équilibre appropriés sont nécessaires afin d’avoir un meilleur contrôle en cas de
situations inattendues.

4 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8519183
Pompe de puisard submersible de 1/3 CV
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
1. Portez des lunettes de sécurité lorsque vous travaillez sur les pompes.
2. Ne faites pas fonctionner la pompe s’il n’y a pas d’eau dans le système.
3. N’utilisez pas les pompes dans une eau dont la température est supérieure à 35 °C (95 °F).
Évitez de vider les réservoirs d’eau chaude dans les puisards.
4. N’alimentez pas cet appareil avec toute source d’énergie autre qu’une alimentation de 115 V.
5. Reliez ce produit à un circuit à la masse muni d’un dispositif de disjoncteur de fuite à la
terre (GFCI).
6. N’installez pas la pompe dans un endroit qualifié de dangereux dans le Code électrique
national, dans la norme ANSI/NFPA 80-1984 ou dans le Code canadien de l’électricité.
7. N’utilisez pas les pompes afin de pomper de la boue, du sable, du ciment, des graisses, du
sel, les eaux usées des toilettes, des huiles, des substances combustibles ou explosives ou
des produits chimiques.
8. Risque d’incendie ou d’explosion. Ne pompez pas des liquides inflammables ou explosifs
comme l’essence, le carburant, l’huile, le kérosène, etc.
9. N’utilisez pas dans un environnement inflammable et/ou explosif.
10. Avant d’installer ce produit, faites vérifier le circuit électrique par un électricien afin d’assurer
une mise à la masse efficace.
11. Ne soulevez pas la pompe au moyen du cordon d’alimentation.
12. Assurez-vous que la source d’énergie de la pompe est déconnectée avant d’installer ou
d’entretenir la pompe.
13. Vérifiez la tension sur la plaque signalétique du moteur et assurez-vous que la tension de
ligne de l’alimentation en courant est identique.
14. N’exposez pas la pompe aux températures de congélation. Le gel pourrait causer des
dommages graves, ce qui annulera la garantie.
15. N’introduisez pas de doigt ou d’objet dans les orifices de la pompe ou du moteur.
16. Ne faites pas fonctionner la pompe à sec. Un fonctionnement à sec peut faire surchauffer la
pompe (entraînant ainsi des blessures à quiconque tente de la manipuler), ce qui aura pour
effet d’annuler la garantie.
17. La pompe est normalement chaude lorsqu’elle est en marche. Pour éviter les brûlures lors de
l’entretien de la pompe, laissez-la refroidir pendant 20 minutes après l’arrêt avant
sa manutention.
18. Vérifiez toujours la pompe avant chaque utilisation. Évitez d’utiliser la pompe si elle est
endommagée. Confiez l’entretien de la pompe à un technicien de service qualifié.

Visitez www.princessauto.com pour plus d'informations 5
8519183 V 3,04
Pompe de puisard submersible de 1/3 CV
SÉCURITÉ EN ÉLECTRICITÉ
AVERTISSEMENT ! Les tensions dangereuses peuvent électrocuter, brûler ou causer la mort. Lors
de l’installation, de l’utilisation ou de l’entretien de cette pompe, observez les instructions de
sécurité énoncées ci-dessous.
1. N’épissez pas le cordon d’alimentation électrique.
2. Évitez que la fiche à l’extrémité du cordon d’alimentation ne soit submergée.
3. N’utilisez pas de rallonges de câble. Ils constituent un risque d’incendie et peuvent réduire la
tension suffisamment pour empêcher le pompage ou endommager le moteur.
4. Ne tentez pas de manipuler ou d’entretenir la pompe alors qu’elle est reliée à une
source d’énergie.
5. N’enlevez pas la broche de masse de la fiche et ne modifiez pas la fiche. Afin de prévenir les
chocs électriques, le cordon d’alimentation est constitué d’un conducteur à trois fils et muni
d’une fiche à trois broches qui est mise à la masse. Branchez la pompe à une prise à trois fils
de mise à la masse qui est elle-même mise à la masse. Branchez la pompe conformément au
CNE, aux codes de la Commission des Communautés Européennes et aux codes locaux.
6. Placez le moteur à la masse avant de le brancher à une source d’énergie.
7. À défaut de mettre le moteur à la masse, il peut en résulter un choc électrique grave ou
même fatal.
8. Ne mettez pas le moteur à la masse en le connectant à une conduite d’alimentation de gaz.
9. Pour éviter un choc électrique dangereux ou fatal, coupez l’alimentation au niveau du moteur
avant de travailler sur les connexions électriques.
10. La tension d’alimentation électrique doit se situer à 10 % près de la tension indiquée sur
la plaque signalétique. Une tension incorrecte peut causer un incendie ou des dommages
graves au moteur, annulant ainsi la garantie. En cas de doute, contactez un
électricien qualifié.
11. Respectez les exigences de tout le Code national électrique et des codes locaux pour tout
le câblage.
12. Évitez de manier la pompe ou le moteur de pompe avec les mains humides ou si vous vous
trouvez sur une surface humide ou moite ou dans l’eau.
13. Coupez toujours la source d’énergie avant d’effectuer tout travail sur ou près du moteur ou
de sa charge branchée.
14. Protégez-vous contre les chocs électriques lorsque vous travaillez en présence d’équipement
électrique. Évitez que le corps entre en contact avec des surfaces mises à la terre. Il y a un
risque plus élevé de choc électrique si votre corps est mis à la terre.
AVERTISSEMENT ! Un électricien qualifié devrait procéder à toutes les opérations de câblage.

6 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8519183
Pompe de puisard submersible de 1/3 CV
UTILISATION ET ENTRETIEN DE L’OUTIL
1. Ne modifiez aucune partie de l’outil. Toutes les pièces et tous les accessoires sont conçus
avec des dispositifs de sécurité intégrés qui seront compromis s’ils sont modifiés.
2. Assurez-vous que la source d’énergie est conforme aux exigences de votre équipement.
3. Au moment du câblage d’un appareil électrique, respectez tous les codes de l’électricité et de
sécurité, ainsi que les versions les plus récentes du Code canadien de l’électricité (CE) et du
Centre canadien d’hygiène et de sécurité au travail (CCHST).
4. Débranchez toujours les câbles de la source d’énergie avant de procéder aux réparations.
Rebranchez toujours le câble à la source d’énergie après avoir procédé à la réparation.
DÉBALLAGE
1. Retirez soigneusement l’outil de la boîte.
2. Inspectez les pièces attentivement pour vous assurer que l’outil n’a pas été endommagé
pendant son transport.
3. Ne jetez pas le matériel d’emballage avant d’avoir examiné attentivement l’outil et de l’avoir
fait fonctionner avec succès.
AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l’outil avant que les
pièces manquantes soient remplacées. Le non-respect de cet avertissement peut entraîner de
graves blessures.
IDENTIFICATION DES PIÈCES
1 Câble d’alimentation
2 Poignée de transport
3 Verrou d’interrupteur à flotteur
4 Soupape d’aération
5 Interrupteur à flotteur
6 Base d’aspiration
7 Raccord universel

Visitez www.princessauto.com pour plus d'informations 7
8519183 V 3,04
Pompe de puisard submersible de 1/3 CV
INSTALLATION
RACCORD DE TUYAU
1. Vissez les raccords fournis sur la pompe.
Le raccord universel (no7) permet de brancher
des tuyaux de 21 mm (1 1/4 po), 25 mm (1 po),
19 mm (3/4 po) et 13 mm (1/3 po) tout
dépendant de vos besoins. Les tuyaux de
32 mm (1 1/4 po) sont reliés à la pompe au
moyen des mamelons étagés du raccord
universel. Les tuyaux de 19 mm (3/4 po)
et 12 mm (1/2 po) sont retenus aux pièces du système de
raccordement des tuyaux. Voir la figure 1.
Il est recommandé de retenir les tuyaux de 32 mm (1 1/4 po)
et de 25 mm (1 po) également au moyen d’un collier de
serrage pour tuyau.
2. Au moment de brancher un tuyau de 32 mm (1 1/4 po), vous
pouvez enlever les composants du raccord universel dont vous
n’avez pas besoin en les coupant au moyen d’un couteau.
Voir la figure 2.
3. Les meilleurs résultats en ce qui concerne la capacité de refoulement sont obtenus au moyen
de tuyaux de 32 mm (1 1/4 po).
RÉGLAGE DE L’INTERRUPTEUR À FLOTTEUR
L’interrupteur à flotteur (no5) actionne automatiquement la pompe à une hauteur d’eau d’environ
52 cm (21 po) et la ferme automatiquement à une hauteur d’eau d’environ 5 cm (2 po).
La hauteur d’intervention/arrêt de la pompe peut s’ajuster individuellement en fixant le câble de
l’interrupteur à flotteur au verrou de l’interrupteur à flotteur (no3).
EMPLACEMENT
1. Assurez-vous de placer la pompe en position stable (en particulier pour un
fonctionnement automatique).
2. Dans le cas d’un fonctionnement automatique, assurez-vous que l’interrupteur à flotteur peut
se déplacer librement.
3. Assurez-vous que la pompe est placée de façon à ce que les orifices d’admission au niveau
de la base d’aspiration ne soient pas obstrués. Placez la pompe sur une brique ou une base
de ciment. Ne placez pas la pompe directement sur la terre nue ou sur le gravier.
4. N’utilisez pas le câble d’alimentation ou l’interrupteur à flotteur pour transporter ou pour
suspendre la pompe. Lorsque vous submergez la pompe, utilisez une corde attachée à la
poignée de transport (no2) de la pompe.
Fig. 1
Fig. 2

8 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8519183
Pompe de puisard submersible de 1/3 CV
UTILISATION
FONCTIONNEMENT AUTOMATIQUE
Après avoir branché le câble d’alimentation, la pompe est réglée automatiquement pour se mettre en
marche à une hauteur d’eau prescrite (hauteur d’intervention) et pour s’arrêter lorsque le niveau d’eau
chute en dessous de la hauteur prescrite (hauteur d’arrêt).
MANUEL D’UTILISATION
Pour une utilisation manuelle, la pompe submersible se met en marche après avoir branché le câble
d’alimentation et soulevé l’interrupteur à flotteur.
AVANT L’UTILISATION
1. Videz la conduite de sortie.
2. Observez le niveau d’eau minimal : 7 cm (2 3/4 po)
3. Observez la hauteur de refoulement maximale : 7 m (23 pi)
ATTENTION : Utilisez un interrupteur de protection présentant un courant de fuite d’au
plus 30 mA.
4. Vérifiez toujours la pompe (dont tout particulièrement le câble d’alimentation et la fiche)
avant chaque utilisation. N’utilisez pas la pompe si elle est endommagée.
5. Assurez-vous de procéder aux connexions électriques dans un endroit sec, à l’abri
des inondations.
CONSEILS D’UTILISATION
1. Le fonctionnement à sec peut provoquer une usure accrue, de sorte qu’il est à éviter. Par
conséquent, vous devez arrêter immédiatement la pompe si l’eau ne circule pas.
2. Le protecteur de moteur thermique intégré arrête automatiquement la pompe lorsqu’elle
surchauffe. Le moteur se remet automatiquement en marche lorsque la pompe s’est refroidie.
3. Après avoir pompé l’eau chlorée d’une piscine ou d’autres liquides qui laissent des résidus,
on recommande de rincer la pompe à l’eau claire et propre.
4. Le sable et les autres matières abrasives que contient le liquide peuvent augmenter l’usure et
réduire le débit de la pompe.
5. Évitez de laisser fonctionner la pompe pendant plus de 10 minutes à la fois.
6. La pompe de puisard submersible éliminera l’eau jusqu’à une hauteur résiduelle d’environ
5 mm (0,19 po).
REMARQUE : La hauteur d’aspiration à plat n’est possible qu’en cas de fonctionnement
manuel et non en mode automatique.
7. La pompe submersible est munie d’un dispositif de désaération automatique dont la fonction
consiste à éliminer les bouchons d’air à l’intérieur de la pompe. Si le niveau d’eau chute sous
la soupape d’aération (no4), une partie de l’eau sortira par cette soupape. Ceci n’est pas un
défaut, puisqu’un tel phénomène consiste à empêcher la formation d’un bouchon d’air à
l’intérieur de la pompe. Autrement, un bouchon d’air pourrait se former, empêchant ainsi de
pomper l’eau même si la pompe est en marche.
8. Si un bouchon d’air se forme à l’intérieur de la pompe, coupez le courant pendant environ
1 minute et redémarrez ensuite la pompe. Recommencez à plusieurs reprises afin d’évacuer
l’air de la pompe.

Visitez www.princessauto.com pour plus d'informations 9
8519183 V 3,04
Pompe de puisard submersible de 1/3 CV
ENTRETIEN
S’il y a de la contamination à l’intérieur de la pompe, il est possible d’enlever la base d’aspiration
en dévissant les trois vis à tête encastrée croisée (A). Voir la figure 3. Il est maintenant possible de
nettoyer la zone de la turbine. Pour des raisons de sécurité, on recommande de faire remplacer toute
turbine (B) endommagée par un technicien de service qualifié.
ATTENTION ! Les réparations au niveau des composants électriques devraient être réalisées
uniquement par un technicien de service qualifié.
Fig. 3
AVERTISSEMENT ! Démarrage brusque. Si la pompe est sous tension lors de la remise à l’état
initial du système de surcharge thermique, elle pourrait se mettre en marche sans avertissement.
Si vous travaillez sur la pompe, vous pourriez subir un choc électrique ou encore, vos doigts ou vos
outils pourraient rester coincés dans l’impulseur.
AVERTISSEMENT ! Déconnectez la pompe de la source d’énergie avant de procéder à l’entretien.
ENTREPOSAGE
Évitez d’entreposer la pompe à l’extérieur, puisque la pluie et la glace pourraient endommager la
pompe. Conservez la pompe dans un endroit frais et sec. N’entreposez pas la pompe sous les rayons
directs du soleil.
MISE AU REBUT DE L’OUTIL
Si votre pompe est trop endommagée pour être réparée, ne la jetez pas. Apportez-le dans un centre de
recyclage approprié.

DÉPANNAGE
Problème Cause(s) probable(s) Solution(s) proposée(s)
La pompe fonctionne, mais
elle n’entraîne pas l’eau.
L’air ne peut s’échapper. La
conduite de refoulement
est obstruée.
Libérez la conduite
de refoulement.
La pompe présente un
bouchon d’air.
Coupez le courant pendant
environ 1 minute et redémarrez
ensuite la pompe. Recommencez
à plusieurs reprises afin
d’évacuer l’air de la pompe.
La turbine est obstruée. Nettoyez la turbine.
Lors du démarrage de la pompe,
la hauteur d’eau baisse
au-dessous du niveau
d’eau minimum.
Immergez davantage la pompe.
La pompe ne démarre pas
ou cesse de fonctionner en
cours de marche.
L’interrupteur de surcharge
thermique a arrêté la pompe en
raison de la surchauffe.
Débranchez la fiche et nettoyez
la turbine. Ne dépassez pas
la température maximale du
produit de 35 °C (95 °F).
Aucun courant ne parvient
à la pompe.
Vérifiez les fusibles et les
connexions électriques.
Des particules de saleté (comme
des cailloux) sont coincées dans
la base d’aspiration.
Débranchez la fiche et nettoyez
la base d’aspiration.
La pompe fonctionne,
mais son débit
chute brusquement.
La base d’aspiration est bouchée. Nettoyez la base d’aspiration.
