Power Fist 8781494 User manual

V4.0 8781494
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
DoubleDiaphragm
FuelTransferPump

8781494 Double Diaphragm Fuel Transfer Pump V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Flow Rate 800 ml Per Stroke
Hose Length 8 ft
Diameter 3/4 in.
Material Housing Aluminum
Piston Stainless Steel
Diaphragm Fuel Resistant Hi-Nitrile Rubber
Hose Neoprene Rubber
Container Capacity 15 to 55 gal. (50 to 205 litre) containers
Fluid Compatibility Gasoline, diesel fuel, fuel oil, motor oil or other light
petroleum products.
INTRODUCTION
The Double Diaphragm Fuel Transfer Pump can transfers petroleum products
from containers or drums with a simple pumping action. The pump includes a
security latch to secure the handle with a padlock. The inlet has a wire mesh
screen to keep debris from entering the pump. The telescopic suction pipe is
adjustable for different size containers up to a 55 gallon drum.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
DoubleDiaphragm
FuelTransferPump

V4.0 Double Diaphragm Fuel Transfer Pump 8781494
Visit www.princessauto.com for more information 3
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.

8781494 Double Diaphragm Fuel Transfer Pump V4.0
4 For technical questions call 1-800-665-8685
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear a NIOSH approved respirator when working on materials that
produce hazardous fumes, dust or particulate matter.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Do not use the pump with corrosive liquids such as solvents, acids or
alkalis.
4. Do not use to pump fluids with a thick viscosity. The stress of forcing the
thick liquid through the pump may damage the pump mechanism.
5. Do not use the pump to transfer any fluid containing more than 10 percent
ethanol. Ethanol will degrade rubber components more quickly over time.
6. Prior to use, always carefully and thoroughly read and understand the
OSHA information contained in the Material Safety Data Sheet (MSDS)
supplied for the product that is to be pumped.

V4.0 Double Diaphragm Fuel Transfer Pump 8781494
Visit www.princessauto.com for more information 5
7. Wear protective clothing (goggles, face masks, long sleeves, long pants,
gloves, aprons, etc.) as set forth in the OSHA Material Safety Data Sheet
when pumping any hazardous chemicals.
8. Any pump used for transferring flammable liquids must be stored in a
ventilated area after use.
9. The pump should be washed out before it is used because processing
lubricants may contaminate the fluids.
10. Prior to use, inspect your pump thoroughly verifying its proper assembly.
11. If the pump is removed from the drum, it should be thoroughly rinsed in a
liquid that is compatible with both the pump and fluid.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the contents are included.
Contents: • Pump • Hose • Suction Pipe • Bung Nut

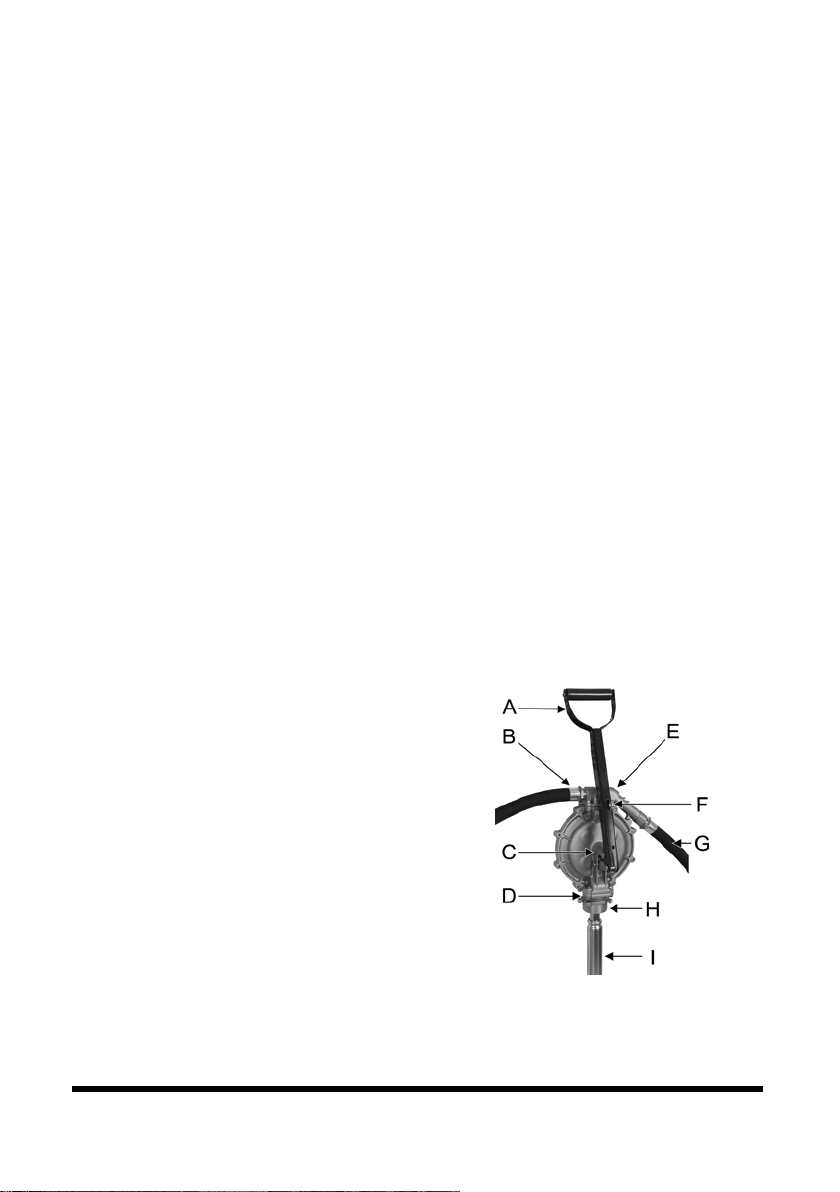

IDENTIFICATION KEY
A Pump Lever
B Pump Outlet
C Piston, Stainless Steel
D Suction Pipe Inlet
E Nozzle Holder
F Security Latch
G Neoprene Rubber Hose with Nozzle
H Bung Nut Adapter
I Suction Pipe

8781494 Double Diaphragm Fuel Transfer Pump V4.0
6 For technical questions call 1-800-665-8685
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
1. The bung nut adapter (H) fits over the octagonal pump inlet. Secure the
adapter to the inlet with the two screws.
2. Wrap the external threads of the suction pipe (I) with sealant tape that is
suitable for fuel and oil products. Wrap tape in a clockwise direction so it will
not unravel. Leave several leading threads unwrapped for easier alignment.
3. Screw the suction pipe into the inlet’s female thread until secure.
4. Attach the nozzle to the hose, again using sealant tape suitable for fuel or oil.
5. Attach the other hose end to the pump outlet (B). Use sealant tape if necessary.
6. Insert the nozzle into the nozzle holder (E) until you are ready to use the pump.
OPERATION
1. Extend the suction pipe to the desired length.
2. Insert the pipe into the container’s opening and screw into place. Tighten
the bung adapter to secure the pump.
3. Remove the nozzle from the nozzle holder and place in an empty container
designed to hold fuel or oil. Make sure the hose will not slip out of the
container when under pressure.
4. Pull the pump lever (A) towards yourself, then push it back to the pump
rapidly. Do this approximately seven times to prime the pump for regular use.
5. Pump at a consistent rate to move the fuel. Liquid will pump from the hose
when the lever is pulled and when it is pushed. Approximately 800 ml will
flow with each complete stroke.
6. Leave the hose in the container for a short time after pumping to allow the
excess fluid to empty from the hose. Secure the nozzle in the nozzle holder
when the task is complete.
7. Secure the pump by pushing the handle all the way towards the pump until
the security latch pokes through the slot in the handle. Slide a padlock
shackle through the latch hole and lock to secure.

V4.0 Double Diaphragm Fuel Transfer Pump 8781494
Visit www.princessauto.com for more information 7
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Follow instructions for lubricating and changing accessories.
4. Only use accessories intended for use with this tool.
5. Keep the tool handles clean, dry and free from oil/grease at all times.
6. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
CLEANING
1. Wipe the hose end before returning to the nozzle holder.
2. Remove the wire inlet screen and clean of debris after every few uses.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for
electronic devices, batteries, oil or other toxic liquids.
IMPORTANT! DO NOT pollute the environment by allowing uncontrolled
discharge of waste oil.

8781494 Double Diaphragm Fuel Transfer Pump V4.0
8 For technical questions call 1-800-665-8685
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
Problem(s) Possible Cause(s) Suggested Solution(s)
Little or no oil
flows from
pump.
1. Pump unable to
create suction.
2. Pump drawing air.
3. Pump inlet blocked.
1. Prime the pump per Operation
instructions.
2. Check each option:
a. Check that suction pipe is in the
fluid.
b. Check that the inlet to suction
pipe connection is sealed.
Replace seal tape and tighten.
c. Replace damaged suction pipe.
3. Remove the suction pipe from the
inlet. Clean the wire mesh screen
and reinstall.
Oil or fuel leaking
from piston.
Damaged piston seal. Replace pump. May be due to
inappropriate fluids being pumped
(see Specific Safety Precaution).

V4.0 Double Diaphragm Fuel Transfer Pump 8781494
Visit www.princessauto.com for more information 9

8781494 Double Diaphragm Fuel Transfer Pump V4.0
10 For technical questions call 1-800-665-8685

V 4,0 8781494
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Pompedetransfertde
carburantàdoublemembrane

8781494 Pompe de transfert de carburant à double membrane V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Débit 800 mL par course
Tuyau Longueur 8 pi
Diamètre 3/4 po
Matériau Boîtier Aluminium
Piston
Acier inoxydable
Diaphragme
Caoutchouc nitrile de qualité supérieure à l’épreuve du
carburant
Tuyau Caoutchouc néoprène
Capacité du contenant Contenants de 50 à 205 litres (15 à 55 gal)
Liquides compatibles Essence, carburant diesel, mazout, huile moteur ou
autres produits pétroliers légers
INTRODUCTION
Une pompe de transfert de carburant à double membrane peut transférer des
produits pétroliers de contenants ou de barils par une simple action de
pompage. La pompe comprend un loquet de sécurité permettant de verrouiller
le manche avec un cadenas. L’orifice d’entrée comporte une grille métallique
pour empêcher la pénétration de débris dans la pompe. La conduite d’aspiration
télescopique est réglable pour différents formats de contenants jusqu’à un baril
de 55 gallons.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.

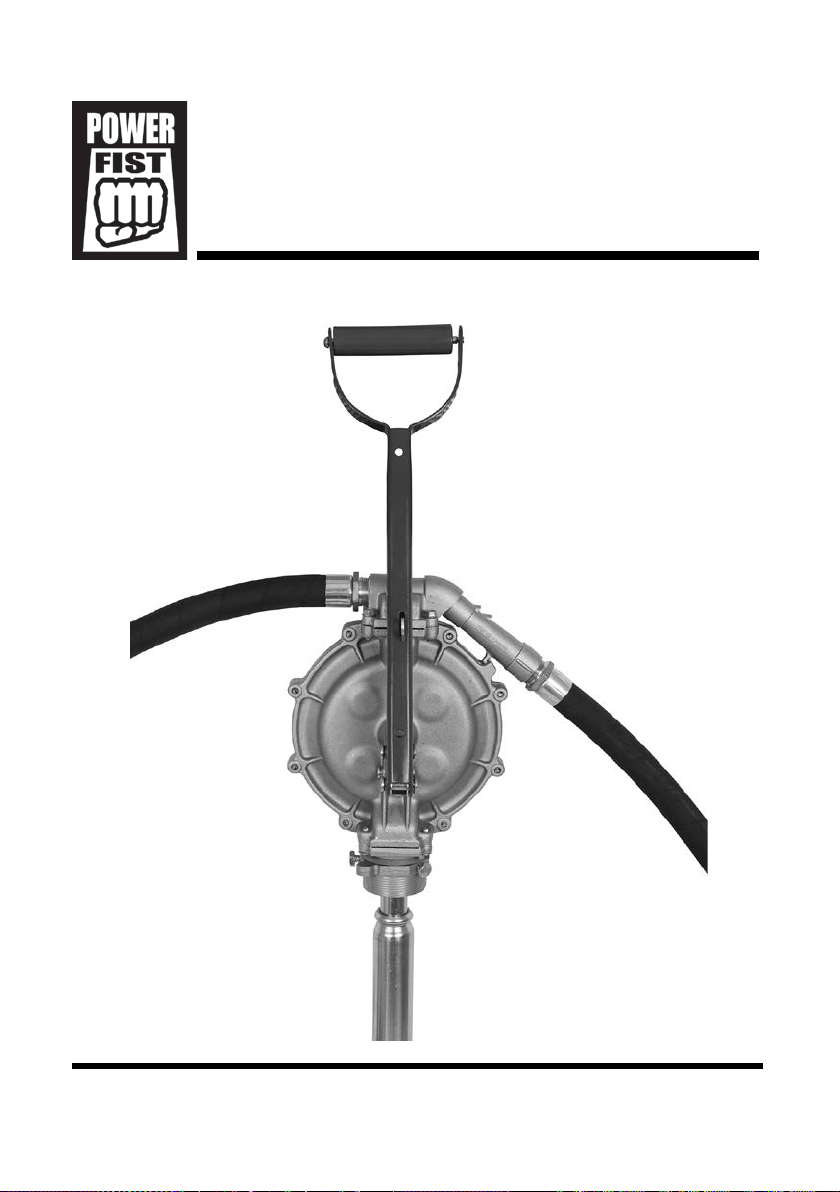

Pompedetransfertde
carburantàdoublemembrane

V 4,0 Pompe de transfert de carburant à double membrane 8781494
Visitez www.princessauto.com pour plus d'informations 3
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).

8781494 Pompe de transfert de carburant à double membrane V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez un appareil respiratoire approuvé par la NIOSH pour travailler sur
des matériaux qui produisent des émanations dangereuses, de la poussière
ou des particules.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.

V 4,0 Pompe de transfert de carburant à double membrane 8781494
Visitez www.princessauto.com pour plus d'informations 5
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. N’utilisez pas la pompe avec des liquides corrosifs comme des solvants,
des acides ou des alcalis.
4. Ne l’utilisez pas pour pomper des liquides très visqueux. La contrainte
imposée en forçant le liquide épais à travers la pompe risque
d’endommager le mécanisme de la pompe.
5. N’utilisez pas la pompe pour transférer un liquide dont la teneur en éthanol
excède 10 pour cent. L’éthanol détériorera les composants en caoutchouc
plus rapidement au fil du temps.
6. Avant d'utiliser, il est important de toujours lire attentivement et en détail et
de comprendre l’information de l’OSHA que renferme la fiche de données
de sécurité (FDS) accompagnant le produit qui est pompé.
7. Portez des vêtements de protection (lunettes de sécurité, protecteur facial,
manches longues, pantalon long, gants, tablier, etc.) de la façon décrite sur
la fiche de données de sécurité de l'OSHA lorsque vous pompez des
produits chimiques dangereux.
8. Toute pompe servant au transfert de liquides inflammables doit être
remisée dans un endroit aéré après usage.
9. On recommande de laver la pompe avant de l'utiliser, puisque les
lubrifiants utilisés peuvent contaminer les liquides.
10. Avant d'utiliser, inspectez attentivement la pompe afin de vérifier si elle est
bien assemblée.
11. Si on retire la pompe du baril, on recommande de la rincer parfaitement
dans un liquide compatible avec la pompe et le liquide pompé.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu : • Pompe • Tuyau • Tuyau d'aspiration • L'écrou de bonde

8781494 Pompe de transfert de carburant à double membrane V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
GUIDE D’IDENTIFICATION
A Levier de pompe
B Orifice de refoulement de pompe
C Piston, acier inoxydable
D L’orifice d’entrée de la conduite
d’aspiration
E Support de la buse
F Loquet de sécurité
G Tuyau en caoutchouc néoprène avec buse
H Adaptateur d’écrou de bonde
I Tuyau d'aspiration
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
1. L’adaptateur de l’écrou de bonde (H) s’ajuste sur l’orifice d’entrée de la pompe
octogonale. Fixez l’adaptateur à l’orifice d’entrée au moyen de deux vis.
2. Enveloppez les filets extérieurs de la conduite d’aspiration (I) avec un
ruban d’étanchéité qui convient aux carburants et aux huiles. Enveloppez le
ruban dans le sens horaire de manière à ce qu’il ne se déroule pas. Laissez
plusieurs filets d’entrée découverts pour faciliter l’alignement.
3. Vissez la conduite d’aspiration dans le filet femelle de l’orifice d’entrée
jusqu’à ce qu’elle soit bien fixée.
4. Reliez la buse au tuyau, à nouveau en utilisant un ruban d’étanchéité
convenant aux carburants et aux huiles.
5. Fixez l’autre extrémité du tuyau à l’orifice de sortie (B) de la pompe. Utilisez
un ruban d’étanchéité au besoin.
6. Insérez la buse dans le support de buse (E) jusqu’au moment d’utiliser la
pompe.

V 4,0 Pompe de transfert de carburant à double membrane 8781494
Visitez www.princessauto.com pour plus d'informations 7
UTILISATION
1. Étirez ensuite la conduite d’aspiration à la longueur désirée.
2. Insérez la conduite dans l’ouverture du contenant et vissez-la en place.
Serrez l’adaptateur de bonde pour bien fixer la pompe.
3. Retirez la buse du support de buse et placez-la dans un contenant vide
conçu pour contenir du carburant ou de l’huile. Assurez-vous que le tuyau
ne glissera pas en dehors du contenant lorsqu’il sera sous pression.
4. Tirez le levier de pompe (A) vers vous, puis repoussez-le rapidement vers
la pompe. Répétez ce mouvement environ sept fois afin d’amorcer la
pompe pour son utilisation régulière.
5. Pompez à un rythme constant pour faire circuler le carburant. Le liquide se
pompera à partir du tuyau lorsque le levier sera tiré et ensuite poussé. Un
volume d’environ 800 mL s’écoulera avec chaque course de pompage
complète.
6. Une fois le pompage terminé, laissez le tuyau dans le contenant pendant
une courte période pour permettre l’écoulement de l’excès de liquide se
trouvant dans le tuyau. Lorsque la tâche est terminée, fixez la buse dans le
support de buse.
7. Sécurisez la pompe en poussant le manche à fond vers la pompe et jusqu’à
ce que le loquet de sécurité dépasse la fente du manche. Glissez la manille
d’un cadenas dans le trou du loquet et verrouillez le cadenas.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.

8781494 Pompe de transfert de carburant à double membrane V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
1. Essuyez l’extrémité du tuyau avant de le replacer sur le support de buse.
2. Retirez la grille métallique de l’orifice d’entrée et nettoyez-la de tout débris
après quelques usages.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des sites
de mise au rebut ou les règlements en ce qui concerne les appareils
électroniques, les batteries, l'huile et les liquides toxiques.
IMPORTANT ! Veillez à NE PAS polluer en évitant le rejet d'huile usée
dans l'environnement.

V 4,0 Pompe de transfert de carburant à double membrane 8781494
Visitez www.princessauto.com pour plus d'informations 9
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
Problème(s) Cause(s) possible(s) Solution(s) proposée(s)
Aucun ou
faible
écoulement
d’huile de la
pompe
1. La pompe ne produit
aucune aspiration.
2. La pompe aspire de
l’air.
3. L’orifice d’entrée de la
pompe est bloqué.
1. Amorcez la pompe en suivant les
instructions de fonctionnement.
2. Vérifiez chaque option :
a. Vérifiez que la conduite
d’aspiration est dans le liquide.
b. Vérifiez que le raccord entre
l’orifice d’entrée et la conduite
d’aspiration est étanche.
Remplacez le ruban d’étanchéité
et serrez.
c. Remplacez toute conduite
d’aspiration endommagée.
3. Retirez la conduite d’aspiration de
l’orifice d’entrée. Nettoyez la grille
métallique et réinstallez-la.
Huile ou
carburant
s’écoulant du
piston.
Joint du piston
endommagé.
Remplacez la pompe. Peut être
attribuable au pompage de liquides
inappropriés (consultez Consignes de
sécurité spécifiques).

8781494 Pompe de transfert de carburant à double membrane V 4,0
10 En cas de questions techniques, appelez le 1-800-665-8685
