Power Fist 8781593 User manual

V4.0 8781593
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
DEFBarrelPump

8781593 DEF Barrel Pump V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Flow Rate 5.8 GPM (19,000 ml)
Inlet Size 1-1/2 in.
Outlet Size 7/8 in.
Suction Lift 3-1/4 ft
Pressure Rating 29 PSI
Tube Length 39 in.
Spout Length 6-3/4 in.
Material Housing Polypropylene
Rod Stainless Steel
Spout Polypropylene
Handle ABS
Seals
Viton
INTRODUCTION
The DEF Barrel Pump transfers diesel exhaust fluid (DEF), diesel, kerosene,
alcohol, gasoline and engine and hydraulic oil from a 55 gallon drum to other
containers. The pump has a telescopic suction tube, Viton seals and a NPT
bung nut.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
DEFBarrelPump

V4.0 DEF Barrel Pump 8781593
Visit www.princessauto.com for more information 3
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
4. Do not install or use in the presence of flammable gases, dust or liquids.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.

8781593 DEF Barrel Pump V4.0
4 For technical questions call 1-800-665-8685
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear a NIOSH approved respirator when working on materials that
produce hazardous fumes, dust or particulate matter.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Contact your chemical or fluid supplier to check for compatibility with the
pump prior to installation and operation.
4. Prior to use, always carefully and thoroughly read and understand the
OSHA information contained in the Safety Data Sheet (SDS) supplied for
the chemical that is to be pumped.
5. Wear protective clothing (goggles, face masks, long sleeves, long pants,
gloves, aprons, etc.) as set forth in the OSHA Material Safety Data Sheet
when pumping any hazardous chemicals.
6. When using flammable liquids, pump containers should be grounded to
avoid static electricity.

V4.0 DEF Barrel Pump 8781593
Visit www.princessauto.com for more information 5
7. Any pump used for transferring flammable liquids must be stored in a
ventilated area after use.
8. The pump should be washed out before it is used, because processing
lubricants may contaminate the fluids.
9. Prior to use, inspect your pump thoroughly verifying its proper assembly.
10. If the pump is removed from the drum, it should be thoroughly rinsed in a
liquid that is compatible with both the pump and fluid.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the contents are included.
Contents:
• Pump Body • Spout • Coupling Nut
• Handle lever • Bolts and nuts x 3 • Handle
• Telescopic Tube x 2 • Tube • Telescopic Tube Seal
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Place the coupling nut (#2) over the spout (#3).
2. Screw the nut and spout to the pump body (#1).
3. Align the end of the handle (#8) with the opening in the piston rod (#9). Insert
a bolt (#7) through the handle and rod and secure with a nut (#22).
4. Connect the tube (#17) to the base (#16).
5. Screw the upper telescopic tube (#18) into the tube (#17).
6. Place the tube seal (#19) onto the lower tube.
7. Screw the lower telescopic tube (#20) into the upper telescopic tube.
8. Tighten all nuts and check that the seals are properly seated.

8781593 DEF Barrel Pump V4.0
6 For technical questions call 1-800-665-8685
OPERATION
1. Tighten the piston rod nut (#5) to prevent fluid leaks from the piston rod
(#9). The nut is too tight if the rod does not move freely.
2. Attach both telescopic tubes to the tube.
a. A short barrel may only require one telescopic tube. Screw the lower
telescopic tube (#19) directly into the tube (#17).
3. Insert the suction tube into the barrel opening and screw the pump
into place.
4. Remove the nut (#22) and bolt (#7) from the end of the handle lever.

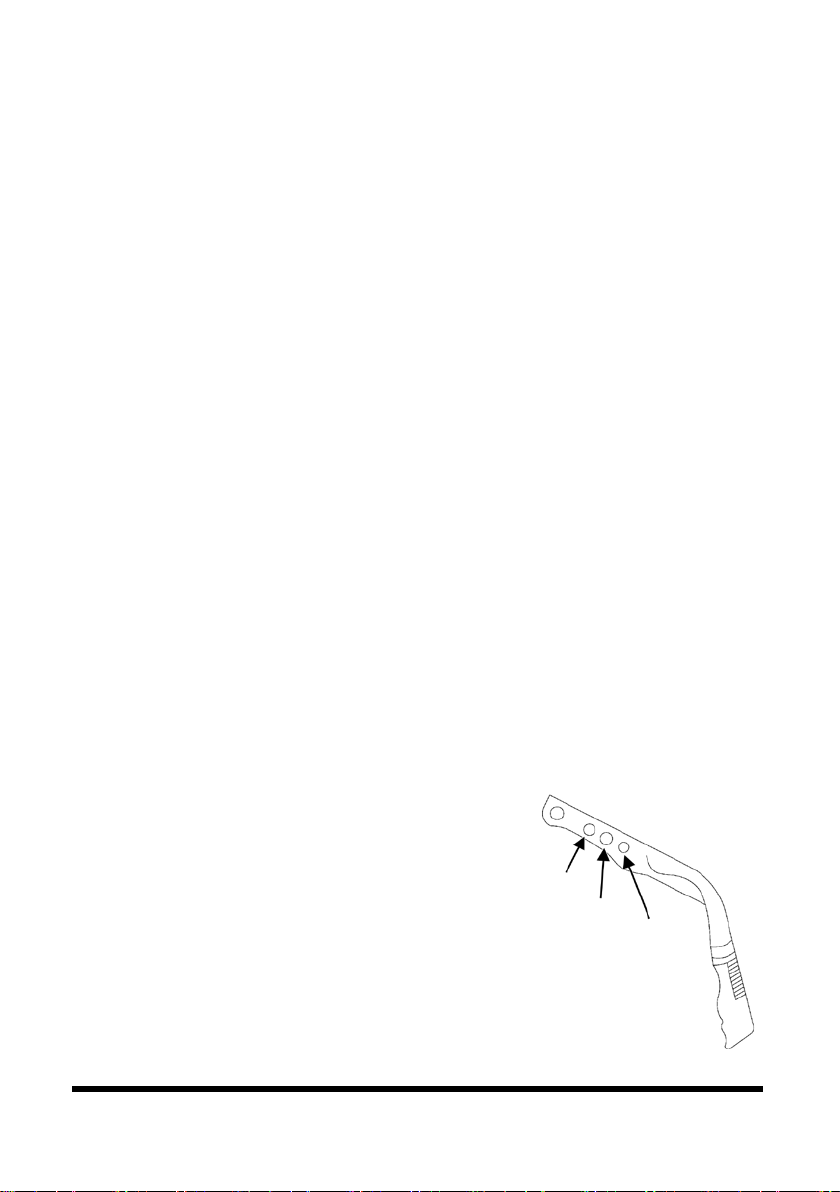

5. Realign the handle and lever bolt holes based on
the type of liquid being pumped.
• Lubricants under 35 weight (Fig. 1-1)
• Water, alcohol and low viscosity fluids (Fig. 1-2).
• Flammable liquids like diesel, kerosene, etc.
(Fig. 1-3).
6. Insert the bolt through the lever and handle and
secure with the nut.
7. Position the receptacle container. Raise and lower
the handle to pump the contents into the container.
8. Release pressure within the pump once the task is complete by loosening
the piston rod nut and lowering the pump handle. Allow enough time for
the liquid to drain out of the pump and upper suction tube.
9. Remove the pump from the drum when ready. Unscrew from the barrel
and set in a container to catch any remaining fluid that drains out. Clean
the pump and suction tube before storing.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
1-1
1-2
1-3
Fig. 1

V4.0 DEF Barrel Pump 8781593
Visit www.princessauto.com for more information 7
3. Check the pump and tubes immediately after use to identify potential leaks.
4. Keep the tool handles clean, dry and free from oil/grease at all times.
5. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
CLEANING
Rinse the pump and suction tube with an appropriate cleaner after removing
from a barrel. Check the cleaning recommendations in the liquid’s SDS.
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate the
tool. Apply a coating to all seals to prevent them from drying out. Apply a drop
of oil to any moving part or where metal rubs against metal.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for
electronic devices, batteries, oil or other toxic liquids.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
Problem(s) Possible Cause(s) Suggested Solution(s)
Pump does
not dispense
fluid.
1. Pump not able to
create adequate
suction.
2. Pump is drawing
in air, instead of
fluid or losing
prime.
3. Suction tube inlet
is blocked.
1. Prime pump.
2. Possible solutions:
a. Tighten all connections and seals of the
pump and suction tube.
b. Replace worn or damaged seals.
c. Dissassemble and reassemble unit with
thread sealant tape on the threads.
Ensure the sealant tape is compatible
with the pumped fluid.
3. Remove the suction tube and clean.

8781593 DEF Barrel Pump V4.0
8 For technical questions call 1-800-665-8685
PARTS BREAKDOWN
PARTS LIST
#
DESCRIPTION
QTY
1
Pump body
1
2
Coupling nut
1
3
Spout
1
4
Piston rod nut
1
5
Piston rod seal
1
6
Handle lever
1
7
Bolt
3
8
Handle
1
9
Piston rod
1
10
Valve plate
2
11
Valve base
1
12 Rod plate 1
13 Valve nut 1
14 Foot valve seal 1
15 Base plate 1
16 Base 1
17 Tube 1
18 Upper telescopic tube 1
19 Telescopic tube seal 1
20 Lower telescopic tube 1
21 Washer 1
22 Nut 3

V4.0 DEF Barrel Pump 8781593
Visit www.princessauto.com for more information 9

8781593 DEF Barrel Pump V4.0
10 For technical questions call 1-800-665-8685

V4.0 8781593
Please read and understand all instructions before use. Retain this manual for
future reference.
Manuel d'utilisateur
PompeàbarilpourDEF

8781593 Pompe à baril pour DEF V4.0
2 For technical questions call 1-800-665-8685
SPÉCIFICATIONS
Débit 19 000 ml (5,8 gal/min)
Taille de l'orifice d'entrée
1 1/2 po
Taille de l'orifice de sortie
7/8 po
Hauteur d’aspiration
3 1/4 pi
Pression nominale
29 lb/po carré
Longueur de tube
39 po
Longueur de bec verseur
6 3/4 po
Matériau
Boîtier
Polypropylène
Tige Acier inoxydable
Bec verseur Polypropylène
Poignée ABS
Joints d’étanchéité Viton
INTRODUCTION
La pompe à baril pour DEF transfère le fluide d'échappement diesel, le diesel, le
kérosène, l’alcool, l’huile moteur et l’huile hydraulique des barils de 55 gallons à
d’autres contenants. La pompe est équipée d’un tube d’aspiration télescopique,
de joints en viton et d’un écrou de bonde de NPT.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
PompeàbarilpourDEF

V4.0 Pompe à baril pour DEF 8781593
Visit www.princessauto.com for more information 3
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
4. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de
poussière ou de liquides inflammables.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).

8781593 Pompe à baril pour DEF V4.0
4 For technical questions call 1-800-665-8685
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez un appareil respiratoire approuvé par la NIOSH pour travailler sur
des matériaux qui produisent des émanations dangereuses, de la poussière
ou des particules.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.

V4.0 Pompe à baril pour DEF 8781593
Visit www.princessauto.com for more information 5
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Communiquez avec votre fournisseur de produits chimiques ou de liquides
pour vérifier la compatibilité avec la pompe avant de commencer
l’installation et l’utilisation.
4. Avant d’utiliser, il est important de toujours lire attentivement et en détail et
de comprendre l’information de l’OSHA que renferme la fiche de données
de sécurité (FDS) accompagnant le produit chimique qu’on doit pomper.
5. Portez des vêtements de protection (lunettes de sécurité, protecteur facial,
manches longues, pantalon long, gants, tablier, etc.) de la façon décrite sur
la fiche de données de sécurité de l’OSHA lorsque vous pompez des
produits chimiques dangereux.
6. Les contenants de la pompe devraient être placés à la masse afin d’éviter
l’électricité statique lorsque vous utilisez des liquides inflammables.
7. Toute pompe servant au transfert de liquides inflammables doit être
remisée dans un endroit aéré après usage.
8. On recommande de laver la pompe avant de l’utiliser, puisque les
lubrifiants utilisés peuvent contaminer les liquides.
9. Avant d’utiliser, inspectez attentivement la pompe afin de vérifier si elle est
bien assemblée.
10. Si on retire la pompe du baril, on recommande de la rincer parfaitement
dans un liquide compatible avec la pompe et le liquide pompé.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu :
• Corps de pompe • Bec verseur • Écrou d’assemblage
• Levier de poignée • Vis et ecrous x 3 • Poignée
• Tube télescopique • Tube • Joint de tube télescopique

8781593 Pompe à baril pour DEF V4.0
6 For technical questions call 1-800-665-8685
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
1. Placez l’écrou d’assemblage (no2) sur le bec verseur (no3).
2. Vissez l’écrou et le bec verseur sur la corps de pompe (no1).
3. Alignez le bout du manche (no8) avec l’ouverture dans la tige de piston
(no9). Insérez un boulon (no 7) dans le manche et la tige et fixez-le au moyen
d’un écrou (no 22).
4. Branchez le tube (no17) à la base (no16).
5. Vissez le tube télescopique supérieur (no18) dans le tube (no17).
6. Placez le joint de tube (no19) sur le tube inférieur.
7. Vissez le tube télescopique inférieur (no20) dans le tube télescopique
supérieur.
8. Serrez tous les écrous et vérifiez que les joints sont correctement assujettis.
UTILISATION
1. Serrez l’écrou de la tige de piston (no5) pour empêcher des fuites de
liquide de la tige de piston (no9). L’écrou est trop serré si la tige ne bouge
pas librement.
2. Fixez les deux tubes télescopiques sur le tube.
a. Un cylindre court peut nécessiter qu’un seul tube télescopique. Vissez
le tube télescopique inférieur (no19)
directement dans le tube (no17).
3. Insérez le tube d’aspiration dans l’orifice du
baril et vissez la pompe en place.
4. Retirez l’écrou (no22) et le boulon (no7) de
l’extrémité du levier de poignée.
5. Réalignez les trous de boulon de la poignée et
du levier en fonction du type de liquide qui est
pompé.
• Lubrifiants d’un poids inférieur à 35 (fig. 1-1)
1-1
1-2
1-3
Fig. 1

V4.0 Pompe à baril pour DEF 8781593
Visit www.princessauto.com for more information 7
• Eau, alcool et liquides à basse viscosité (fig. 1-2).
• Liquides inflammables comme le diesel, le kérosène, etc. (fig. 1-3).
6. Insérez le boulon dans le levier et la poignée et fixez-le au moyen de l’écrou.
7. Positionnez le contenant à remplir. Soulevez et abaissez le manche pour
pomper le contenu dans le contenant à remplir.
8. Une fois la tâche terminée, relâchez la pression dans la pompe en
desserrant l’écrou de la tige de piston et en abaissant le manche de la
pompe. Allouez suffisamment de temps pour que le liquide se purge de la
pompe et du tube d’aspiration supérieur.
9. Une fois la purge terminée, retirez la pompe du baril. Dévissez-la du baril et
placez-la dans un contenant qui recueillera tout liquide restant pouvant
s’écouler. Nettoyez la pompe et le tube d’aspiration avant de ranger le tout.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Vérifiez la pompe et les tubes de la pompe immédiatement après usage
pour identifier toute fuite potentielle.
4. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
5. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Après avoir retiré la pompe et le tube d’aspiration d’un baril, nettoyez-les avec
un nettoyant approprié. Vérifiez les recommandations de nettoyage dans la fiche
signalétique (FDS) du liquide pompé.

8781593 Pompe à baril pour DEF V4.0
8 For technical questions call 1-800-665-8685
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Appliquez un revêtement à tous les joints pour en
prévenir le séchage. Appliquez une goutte d’huile à toutes les pièces mobiles ou
aux surfaces soumises à une friction métal contre métal.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des sites
de mise au rebut ou les règlements en ce qui concerne les appareils
électroniques, les batteries, l'huile et les liquides toxiques.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
Problème(s) Cause(s) possible(s) Solution(s) proposée(s)
La pompe ne
distribue
aucun liquide.
1. La pompe ne produit
pas une succion
suffisante.
2. La pompe aspire de
l’air au lieu du liquide.
3. L’admission du tube
d’aspiration est
bloquée.
1. Amorcez la pompe.
2. Solutions possibles :
a. Vérifiez régulièrement si la
pompe et les tubes
d’aspiration présentent des
fuites.
b. Remplacez les joints usés ou
endommagés.
c. Désassemblez et réassemblez
l’unité en appliquant un ruban
pour joints filetés sur les filets.
Assurez-vous que le ruban
d’étanchéité est compatible
avec le liquide pompé.
3. Retirez le tube d’aspiration et
nettoyez.

V4.0 Pompe à baril pour DEF 8781593
Visit www.princessauto.com for more information 9
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
N
O
DESCRIPTION
QTÉ
1
Corps de pompe
1
2
Écrou d’assemblage
1
3
Bec verseur
1
4
Écrou de tige de piston
1
5
Joint de tige de piston
1
6
Levier de poignée
1
7
Boulon
3
8
Poignée
1
9
Tige de piston
1
10
Plaque de soupape
2
11
Base de soupape
1
12
Plaque de tige
1
13
Écrou de soupape
1
14
Joint de soupape de pied
1
15
Plaque de base
1
16
Base
1
17
Tube
1
18
Tube télescopique
supérieur
1
19
Joint de tube télescopique
1
20
Tube télescopique inférieur
1
21
Rondelle
1
22
Écrou
3

8781460 Pompe à baril V 4,0
10 En cas de questions techniques, appelez le 1-800-665-8685
