Power Fist 8781510 User manual

V4.0 8781510
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual

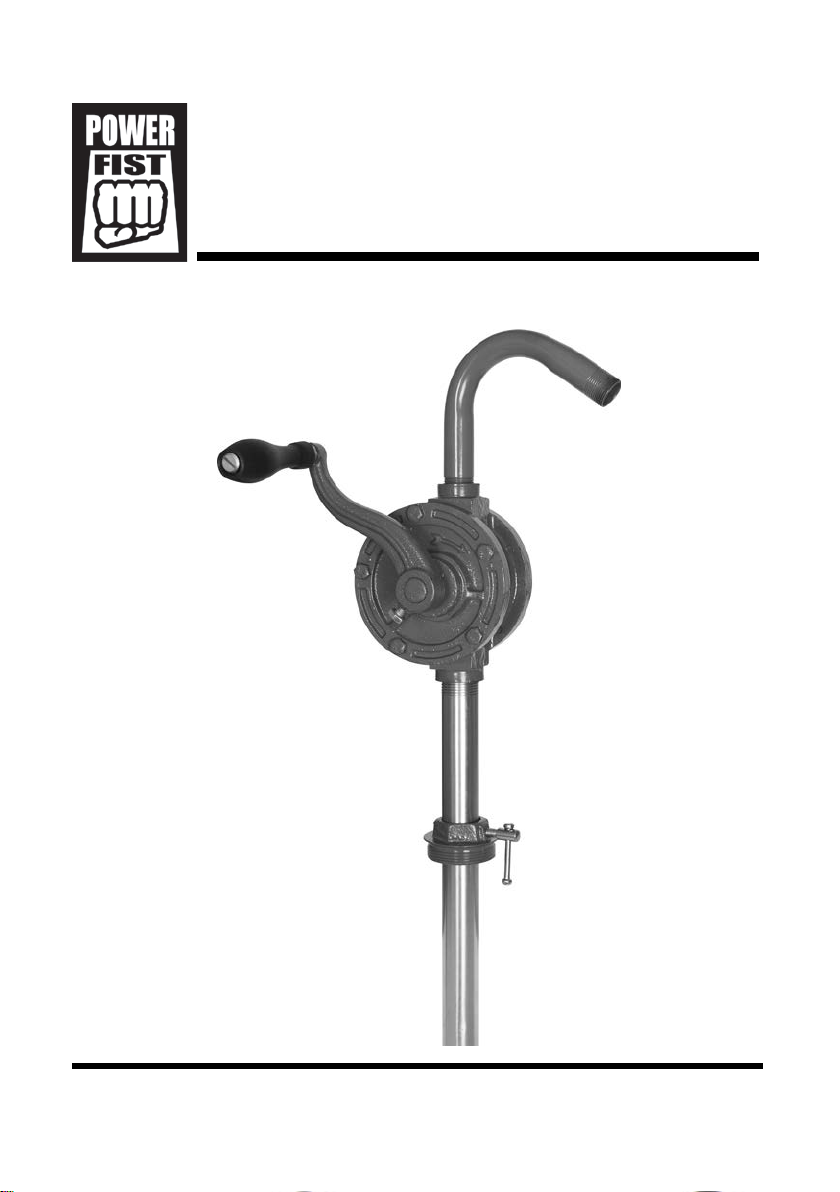

RotaryDrumPump

8781510 Rotary Drum Pump V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Flow Rate 250 ml Per Rotation
Pump Housing Cast Iron
Mechanism Rotary Vane
Dual Directional Yes
Inlet Size 1 in.
Container Capacity 15 to 55 gal. (50 to 205 litre) containers
Fluid Compatibility Diesel, kerosene, heating oils, motor oils,
lubricating oils (up to SAE 90) and other
non-corrosive media
INTRODUCTION
The Rotary Drum Pump can transfer non-corrosive fluids to or from containers
or drums with a simple turn of the rotary handle. The dual directional operation
changes the fluid flow direction by turning the handle in the opposite direction.
The three-section suction pipe has a 2 in. bung nut for different size containers
up to a 55 gallon drum.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
RotaryDrumPump

V4.0 Rotary Drum Pump 8781510
Visit www.princessauto.com for more information 3
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.

8781510 Rotary Drum Pump V4.0
4 For technical questions call 1-800-665-8685
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear a NIOSH approved respirator when working on materials that
produce hazardous fumes, dust or particulate matter.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Do not use the pump with corrosive liquids such as gasoline, solvents,
acids, alkalis, antifreeze or water-based fluids.
4. Do not use to pump fluids with a thick viscosity (see Specifications). The
stress of forcing the thick liquid through the pump may damage the pump
mechanism.
5. Prior to use, always carefully and thoroughly read and understand the
OSHA information contained in the Material Safety Data Sheet (MSDS)
supplied for the product that is to be pumped.
6. Wear protective clothing (goggles, face masks, long sleeves, long pants,
gloves, aprons, etc.) as set forth in the OSHA Material Safety Data Sheet
when pumping any hazardous chemicals.

V4.0 Rotary Drum Pump 8781510
Visit www.princessauto.com for more information 5
7. Any pump used for transferring flammable liquids must be stored in a
ventilated area after use.
8. The pump should be washed out before it is used, because processing
lubricants may contaminate the fluids.
9. Prior to use, inspect your pump thoroughly verifying its proper assembly.
10. If the pump is removed from the drum, it should be thoroughly rinsed in a
liquid that is compatible with both the pump and fluid.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the contents are included.
Contents: • Pump • Discharge Spout • Handle
• Inlet Suction Pipe • Suction Pipe x 2 • Bolt
• 2 in. Cast Iron Bung Nut

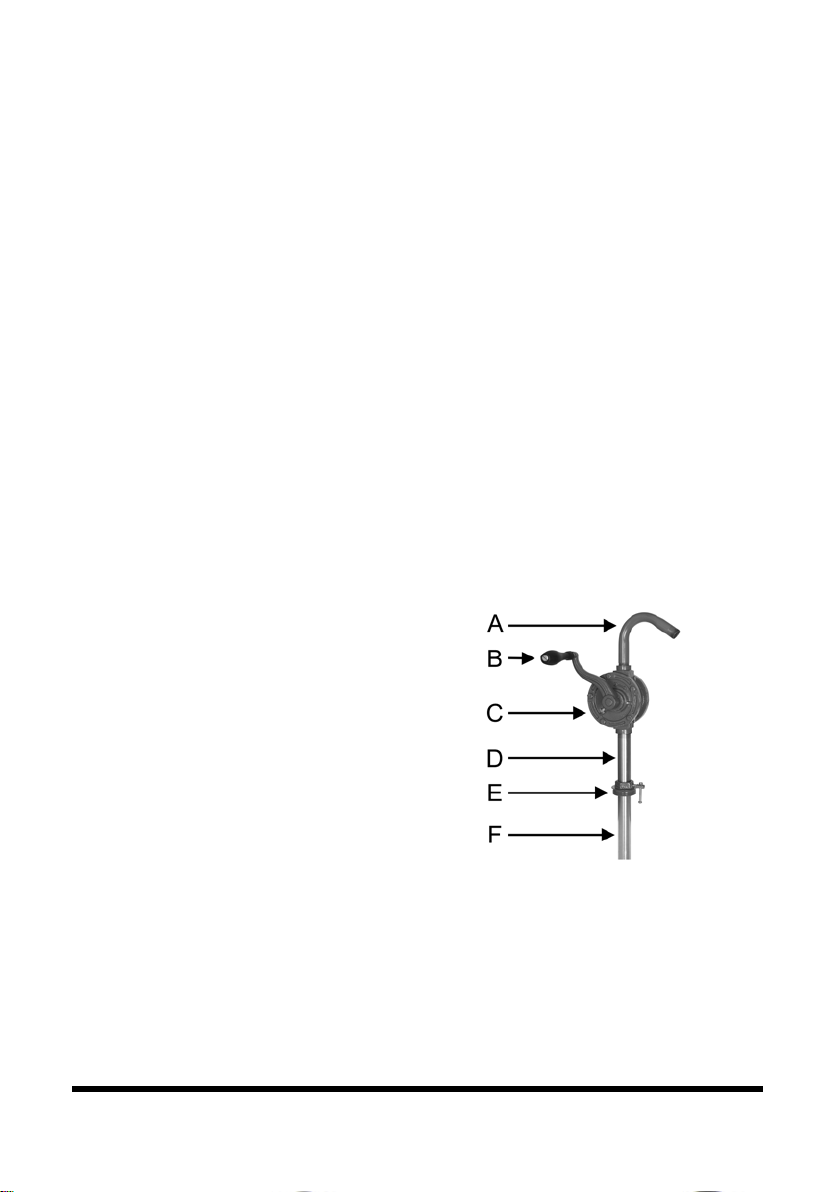

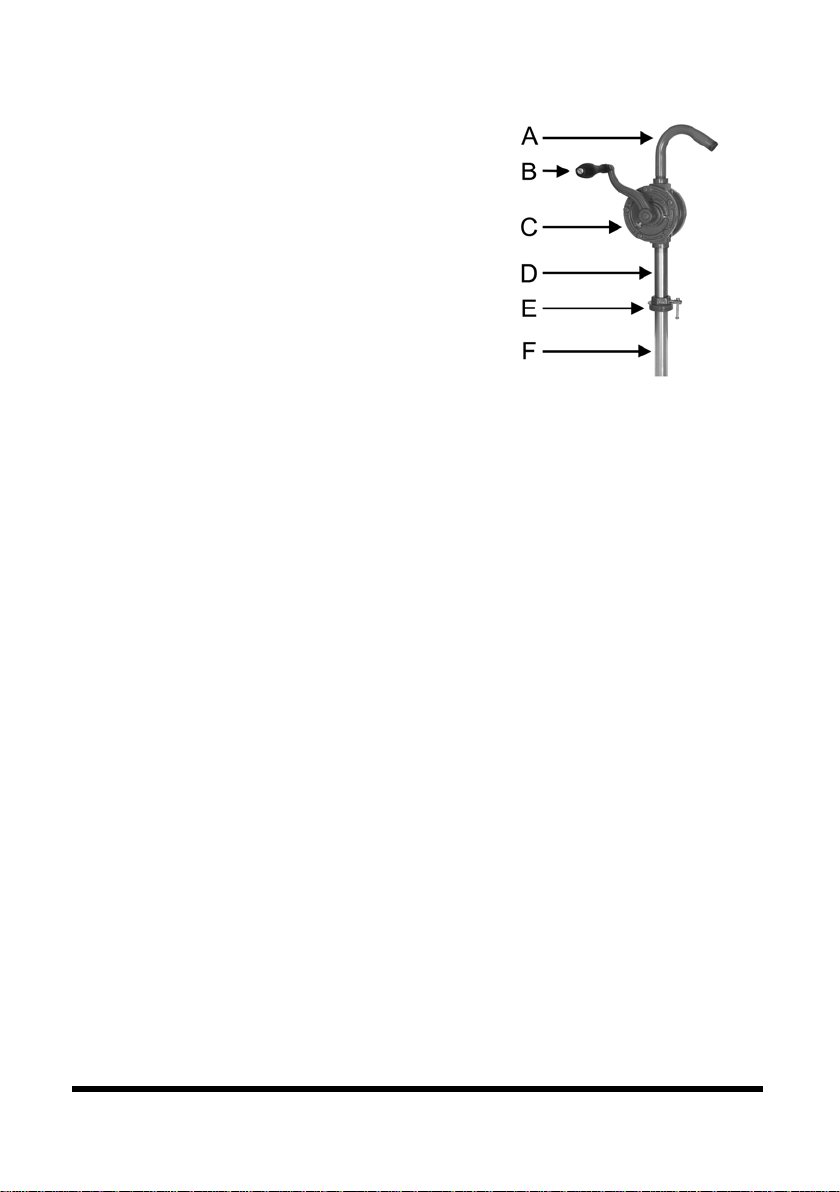

IDENTIFICATION KEY
A Spout
B Handle
C Pump
D Inlet Suction Pipe
E Bung Nut with Turn Screw
F Suction Pipe x 2
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
All connections in the rotary drum pump should be watertight. Should any
connection point leak, disconnect the sections, wrap the external threads with
sealant tape that is suitable for fuel and oil products and reconnect the sections.
Wrap tape in a clockwise direction so it will not unravel. Leave several leading
threads unwrapped for easier alignment.

8781510 Rotary Drum Pump V4.0
6 For technical questions call 1-800-665-8685
1. Slide the handle (B) onto the pump shaft. Tighten the bolt to secure the
handle.
2. Screw the spout into the pump outlet opening.
3. Screw the suction pipe into the inlet’s female thread until secure.
4. The bung nut (E) fits over the suction pipe inlet. Secure the nut to the pipe
with the turn screw.
5. Screw the next two sections of suction pipe (F) together. Screw them to
the inlet suction pipe. Tighten to ensure each section has a proper seal.
OPERATION
1. Insert the pipe into the container’s opening and screw into place. Tighten
the bung adapter to secure the pump.
2. Rotate the pump handle (B) clockwise until the fluid flows.
a. Priming the pump may be necessary. Add a few drops of fluid through
the spout.
3. Reverse the fluid flow by pumping counterclockwise to empty the pump.
Allow enough time for the liquid to drain out of the pump and upper
suction tube.
4. Remove the pump from the drum, after completing the dispensing.
Unscrew from the barrel and set in a container to catch any remaining fluid
that drains out. Clean the pump and suction tube before storing.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Check the pump’s seals and suction tubes immediately after use to identify
potential leaks.
4. Only use accessories intended for use with this tool.
5. Keep the tool handles clean, dry and free from oil/grease at all times.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.

V4.0 Rotary Drum Pump 8781510
Visit www.princessauto.com for more information 7
CLEANING
Rinse the pump and suction tube with an appropriate cleaner after removing
from a barrel. Check the cleaning recommendations in the liquid’s SDS.
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate the
tool. Apply a coating to all seals to prevent them from drying out. Apply a drop
of oil to any moving part or where metal rubs against metal.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for
electronic devices, batteries, oil or other toxic liquids.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
Problem(s) Possible Cause(s) Suggested Solution(s)
Little or no oil
flows from
pump.
1. Pump unable to
create suction.
2. Pump drawing air.
3. Pump inlet blocked.
1. Prime the pump per Operation
instructions.
2. Check each option:
a. Check that suction pipe is in the
fluid.
b. Check that the inlet to suction
pipe connection is sealed.
Replace seal tape and tighten.
c. Replace damaged suction pipe.
3. Remove the suction pipe from the
inlet. Clean the inlet of blockage.

8781510 Rotary Drum Pump V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8781510
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Pompeà
tambourrotative

8781510 Pompe à tambour rotative V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Débit 250 mL par course
Pompe Boîtier Fonte
Mécanisme Palette rotative
Bidirectionnelle Oui
Taille de l'orifice d'entrée 1 po
Capacité du contenant Contenants de 50 à 205 litres (15 à 55 gal)
Liquides compatibles Diesel, kérosène, huiles de chauffage, huiles
moteur, huiles de lubrification (jusqu’à
SAE 90) et autres média non corrosifs
INTRODUCTION
La pompe à tambour rotatif peut transférer des liquides non corrosifs dans un
sens ou l’autre de contenants ou de barils simplement en tournant la poignée
rotative. Le fonctionnement bidirectionnel permet de changer le sens du débit
de liquide en tournant la poignée dans la direction opposée. La conduite
d’aspiration à 3 sections comporte un écrou de bonde de 2 po pour différentes
tailles de contenants jusqu’à un baril de 55 gal.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
Pompeà
tambourrotative

V 4,0 Pompe à tambour rotative 8781510
Visitez www.princessauto.com pour plus d'informations 3
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).

8781510 Pompe à tambour rotative V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez un appareil respiratoire approuvé par la NIOSH pour travailler sur
des matériaux qui produisent des émanations dangereuses, de la poussière
ou des particules.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.

V 4,0 Pompe à tambour rotative 8781510
Visitez www.princessauto.com pour plus d'informations 5
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. N’utilisez pas la pompe avec des liquides corrosifs comme essence, des
solvants, des acides, des alcalis antigel ou fluide à base d'eau.
4. Ne l’utilisez pas pour pomper des liquides très visqueux (consultez
Spécifications). La contrainte imposée en forçant le liquide épais à travers
la pompe risque d’endommager le mécanisme de la pompe.
5. Avant d'utiliser, il est important de toujours lire attentivement et en détail et
de comprendre l’information de l’OSHA que renferme la fiche de données
de sécurité (FDS) accompagnant le produit qui est pompé.
6. Portez des vêtements de protection (lunettes de sécurité, protecteur facial,
manches longues, pantalon long, gants, tablier, etc.) de la façon décrite sur
la fiche de données de sécurité de l'OSHA lorsque vous pompez des
produits chimiques dangereux.
7. Toute pompe servant au transfert de liquides inflammables doit être
remisée dans un endroit aéré après usage.
8. On recommande de laver la pompe avant de l'utiliser, puisque les
lubrifiants utilisés peuvent contaminer les liquides.
9. Avant d'utiliser, inspectez attentivement la pompe afin de vérifier si elle est
bien assemblée.
10. Si on retire la pompe du baril, on recommande de la rincer parfaitement
dans un liquide compatible avec la pompe et le liquide pompé.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu : • Pompe • Goulotte de décharge • Poignée
• Conduite d’aspiration d’entrée • Tuyau d'aspiration x 2
• Boulon • Écrou de bonde 2 po en fonte

8781510 Pompe à tambour rotative V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
GUIDE D’IDENTIFICATION
A Bec verseur
B Poignée
C Pompe
D Conduite d’aspiration d’entrée
E Écrou de bonde avec vis de rotation
F Tuyau d'aspiration x 2
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
Tous les raccords de la pompe à tambour rotatif doivent être étanches à l’eau.
En présence de tout point de fuite sur des raccords, détachez les sections,
enveloppez les filets extérieurs de ruban d’étanchéité convenant pour le
carburant et les produits pétroliers et raccordez les sections. Enveloppez le
ruban dans le sens horaire de manière à ce qu’il ne se déroule pas. Laissez
plusieurs filets d’entrée découverts pour faciliter l’alignement.
1. Glissez la poignée (B) sur le manche de la pompe. Serrez le boulon pour fixer
la poignée.
2. Vissez le bec verseur dans l’orifice de sortie de la pompe.
3. Vissez la conduite d’aspiration dans le filet femelle de l’orifice d’entrée
jusqu’à ce qu’elle soit bien fixée.
4. L’écrou de bonde (E) s’ajuste sur la conduite d’aspiration d’entrée. Fixez
l’écrou à la conduite avec la vis de rotation.
5. Vissez ensemble les deux prochaines sections de la conduite d’aspiration
(F). Vissez-les à la conduite d’aspiration d’entrée. Serrez fermement pour
vous assurer que chaque section est correctement étanche.

V 4,0 Pompe à tambour rotative 8781510
Visitez www.princessauto.com pour plus d'informations 7
UTILISATION
1. Insérez la conduite dans l’ouverture du contenant et vissez-la en place.
Serrez l’adaptateur de bonde pour bien fixer la pompe.
2. Tournez la poignée de la pompe (B) dans le sens horaire jusqu’à ce que le
liquide s’écoule.
a. L’amorçage de la pompe peut s’avérer nécessaire. Ajoutez quelques
gouttes de liquide dans le bec verseur.
3. Pour vider la pompe, inversez le débit de liquide en pompant dans le sens
antihoraire. Allouez suffisamment de temps pour que le liquide se purge de
la pompe et du tube d’aspiration supérieur.
4. Retirez la pompe du baril, après avoir terminé le transvidage. Dévissez-la
du baril et placez-la dans un contenant qui recueillera tout liquide restant
pouvant s’écouler. Nettoyez la pompe et le tube d’aspiration avant de
ranger le tout.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Vérifiez les joints et les tubes d’aspiration de la pompe immédiatement
après usage pour identifier toute fuite potentielle.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Après avoir retiré la pompe et le tube d’aspiration d’un baril, nettoyez-les avec
un nettoyant approprié. Vérifiez les recommandations de nettoyage dans la fiche

8781510 Pompe à tambour rotative V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
signalétique (FDS) du liquide pompé.
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Appliquez un revêtement à tous les joints pour en
prévenir le séchage. Appliquez une goutte d’huile à toutes les pièces mobiles ou
aux surfaces soumises à une friction métal contre métal.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des sites
de mise au rebut ou les règlements en ce qui concerne les appareils
électroniques, les batteries, l'huile et les liquides toxiques.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
Problème(s) Cause(s) possible(s) Solution(s) proposée(s)
Aucun ou
faible
écoulement
d’huile de la
pompe
1. La pompe ne produit
aucune aspiration.
2. La pompe aspire de
l’air.
3. L’orifice d’entrée de la
pompe est bloqué.
1. Amorcez la pompe en suivant les
instructions de fonctionnement.
2. Vérifiez chaque option :
a. Vérifiez que la conduite
d’aspiration est dans le liquide.
b. Vérifiez que le raccord entre
l’orifice d’entrée et la conduite
d’aspiration est étanche.
Remplacez le ruban d’étanchéité
et serrez.
c. Remplacez toute conduite
d’aspiration endommagée.
3. Retirez la conduite d’aspiration de
l’orifice d’entrée. Nettoyez l’orifice
d’entrée de tout colmatage.
