Digital Calliper
QIntroduction
Q Intended use
Only for private use.
Not for commercial use.
Q Scope of delivery
1x digital calliper
1x battery
1x storage box
1x instruction for use

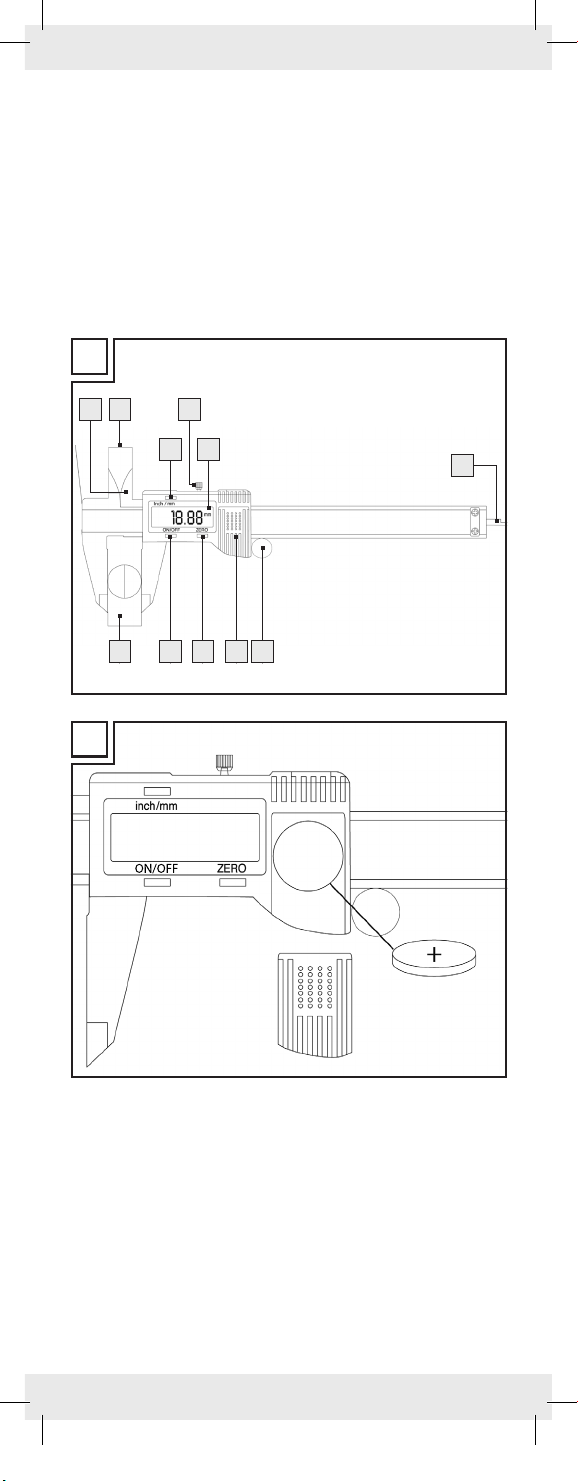

Q Description of parts
1measuring surfaces
2internal measuring jaws
3inch/mm key
4locking screw
5LCD display
6depth-measuring blade
7handwheel for measuring jaws
8battery compartment lid
9key for zero setting (ZERO)
10 ON/ OFF key
11 external measuring jaws
Q Technical data
Measurement unit: mm
Measuring range: 0–150 mm/0–6”
Resolution: 0.01 mm/0.0005”
Accuracy: 0–100 mm ± 0.02 mm/0.001”
100–150 mm ± 0.03 mm/
0.001”
Maximum measuring speed: 1.5 m/s, 60”/s
Measuring system: Liner capacitive measuring system
Display: LCD display
Operating temperature: +5°C – +40 °C
Influence of humidity: within a range from 0% to 80%
relative humidity irrelevant
Battery: 3V CR2032 (included)
79033_PL-HU-CZ-SK_Content.indd 6 20/09/2012 10:23:34

GB 7
Safety instructions
BEFORE USING THIS DEVICE, PLEASE READ THE DIREC-
TIONS FOR USE! PLEASE KEEP THE DIRECTIONS FOR USE
IN A SAFE PLACE!
CAUTION! RISK OF INJURY!
JKEEP THE PRODUCT OUT OF THE REACH
OF CHILDREN. THIS PRODUCT IS NOT A
TOY! This product should never be used by
children unsupervised.
DANGER TO LIFE AND RISK OF ACCIDENT FOR
TODDLERS AND CHILDREN! Never leave children
alone and unsupervised with the packaging material.
JThere is a risk of suffocation from the packaging material.
Children often underestimate risks. Always keep children
away from the product.
DANGER TO LIFE! Batteries could be swallowed and
pose a lethal hazard. Consult a doctor immediately if any-
one swallows a battery.
JThis device is not intended to be used by people (including
children) with limited physical, sensory or mental abilities or
by people with a lack of experience and/or knowledge
unless they are supervised by a person responsible for their
safety or have received instruction as to how to use the
product from such a person.
JNever expose the product to high temperatures, water or
moisture as this may damage the product.
JDo not put the calliper under any strain. This may damage
the chip in the calliper.
JKeep the calliper clean and dry. Fluids could damage the
calliper.
Safety instructions for batteries
JCAUTION! RISK OF EXPLOSION!
Never recharge the batteries!
JBatteries must not be short-circuited. This could result in
over-heating and risk of fire or explosion.
JRemove a depleted battery from the product immediately;
otherwise there is an increased risk of leakage!
JKeep batteries out of the reach of children; do not throw
them into fire; do not short-circuit them; and do not take them
apart.
JEnsure polarity is correct (+ and –).
JOnly use the recommended battery.
JIf these instructions are not complied with, the battery may
be discharged beyond its cut-off voltage. There is then a risk
of leakage. If the battery has leaked into your device,
please remove it immediately in order to prevent any dam-
age to the product!
JWear protective gloves! If they come into contact with
skin, leaked or damaged batteries could cause chemical
burns; you should therefore wear suitable protective gloves
79033_PL-HU-CZ-SK_Content.indd 7 20/09/2012 10:23:34

GB
8
at all times if such an event occurs.
JAvoid contact with skin, eyes, and mucous membranes. If you
come into contact with battery acid, rinse the affected spot
with plenty of water and/or consult a doctor immediately!
J
WARNING!
Switch the product OFF before inserting
the battery (LCD display 5is off.)
JRemove the battery from the device if it is not in use for a
long period of time.
JDo not, on any account, short-circuit the terminals.
QBefore start of operation
Q Insert/replace battery
Tip: Flashing numbers indicate a discharged/flat battery.
Tip: When changing the battery, the LCD display 5may
experience faults. Remove the battery and insert it again after
waiting more then 30 seconds.
jPush open the lid to the battery compartment 8(see Fig. B).
jRemove the old battery.
j Insert the new battery into the battery compartment and
ensure correct polarity (+ and –). Make sure that the plus
terminal points outwards.
j Push the lid to the battery compartment 8shut again
(see Fig. B).
Q Preparing the calliper
j Loosen the locking screw 4so that you can move the
calliper.
j Clean all measuring surfaces and the calliper rod. Otherwise,
faulty measuring results may occur due to, for example,
humidity.
j Check that all keys, switches and the LCD display 5work
correctly.
QStarting up the device
Q Using the calliper
jLoosen the locking screw 4by turning it anti-clockwise.
j Push the external measuring jaws 11 and the internal meas-
uring jaws 2together.
j
Switch the LCD display
5
on by pressing the ON/OFF key
10
.
j Press the inch/mm key 3to set the unit of measurement
(inch or mm) you wish to use. Either “mm” or “inch” will
appear to the right of the figures in the LCD display 5.
j Press the key to obtain the zero setting (ZERO) 9in order
to reset the LCD display 5to zero.
Measuring an object from the outside:
j Move the external measuring jaws 11 apart by turning the
handwheel 7outwards anti-clockwise.
Place the external measuring jaws 11 against the object to
79033_PL-HU-CZ-SK_Content.indd 8 20/09/2012 10:23:35

GB 9
be measured.
j Turn the handwheel 7inwards clockwise.
Move the external measuring jaws 11 together until they
touch both sides of the object you want to measure. Please
ensure that you do not damage the object you want to
measure by subjecting it to too much pressure.
Measuring an object from the inside:
j Place the internal measuring jaws 2against the object
you want to measure.
j Turn the handwheel 7outwards anti-clockwise. Move the
internal measuring jaws 2apart until they touch the object
on both its inner sides. Please ensure that you do not dam-
age the object you want to measure by subjecting it to too
much pressure.
Measuring the depth of an object:
j Move the depth-measuring blade 6out of the calliper.
j Put the depth-measuring blade 6in position until it touches
the surface (e.g. inside a hole).
j Slide the body of the calliper downward until you feel
resistance.
j Ensure that you do not damage the depth-measuring blade
6or the object you want to measure by exerting too much
pressure on them.
jThe LCD display 5now displays the dimensions.
j After carrying out the measurement, move the external
measuring jaws 11 /internal measuring jaws 2together
again by turning the handwheel 7inwards clockwise.
j Switch the LCD display 5off again by pressing the
ON/ OFF key 10 .
Tip: The LCD display 5automatically switches itself off
after approx. 3 minutes.
j Tighten the locking screw 4again by turning it clockwise
until you feel some resistance.
Q Examples of use
Tip: When measuring, always proceed as described in the
chapter on using the calliper.
Comparison of plug and socket (see fig. C):
jFirst measure the dimensions of the plug.
jYou may wish to make a note of the measurement.
jThen measure the socket.
Deviation from a reference value (see fig. D):
jMeasure a reference object (in this case A).
j Leave the measuring jaws 2/ 11 in this position
and press the key to obtain the zero setting (ZERO) 9.
j Then measure the second object.
The LCD display 5now shows the deviation of the measure-
ment of the second object to that of the reference object (A).
79033_PL-HU-CZ-SK_Content.indd 9 20/09/2012 10:23:35

GB
10
Measuring the thickness of the floor of an object
(see fig. E):
jFirst measure the depth of the object.
j Leave the depth blade 6in this position and press the key
to obtain the zero position (ZERO) 9.
j Now measure the entire object.
The LCD display 5now shows the thickness of the floor of
the object.
Measuring the distance between two identical
holes (see fig. F):
jFirst measure one of the two, equally sized holes.
j Leave the measuring jaws 2/ 11 in this position and press
the key to obtain the zero position (ZERO) 9.
j Now measure the total dimension.
The LCD display 5now shows the average distance.
Characteristics of metric ISO screw threads:
Nominal diameter:
[mm]
Increase:
[mm -1]
Core diameter:
[mm]
Drill
diameter:
[mm]
3 0.5 2.46 2.5
4 0.7 3.24 3.3
5 0.8 4.13 4.2
6 1 4.92 5
8 1.25 6.65 6.8
10 1.5 8.38 8.5
12 1.75 10.11 10.2
16 2 13.84 14
20 2.5 17.29 17.5
Q Troubleshooting
The device contains sensitive electronic components. That is why
it experiences interference when in close proximity to radio trans-
mission devices. If any indication errors appear in the display,
remove such devices out of the proximity of the calliper.
Electrostatic discharge could result in malfunctions.
j When such malfunctions occur, remove the battery for a
short while and re-insert.
Failure Cause Solution
Five digits flash
simultaneously
every second.
The battery voltage is
lower than 2.75V.
Replace the battery
in line with the chap-
ter on “Inserting /
replacing battery”.
The LCD dis-
play 5does
not continue to
count.
Faulty wiring or
circuit
Remove battery
and re-insert after
30 seconds.
79033_PL-HU-CZ-SK_Content.indd 10 20/09/2012 10:23:35

GB 11
Failure Cause Solution
Nothing is dis-
played on the
LCD display 5.
1. LCD display is
switched off.
2. Battery is the wrong
way round or the
battery contact is
poor.
3. The battery voltage
is lower than 2.4V.
1. Switch the LCD
display on by
pressing the ON/
OFF key 10 .
2. Remove the bat-
tery and insert /
replace it in line
with the terminals
and the chapter
“Inserting/replac-
ing the battery”
so that it touches
all contacts.
3. Replace the bat-
tery in line with
the chapter “In-
serting /replac-
ing the battery”.
QCleaning and maintenance
jClean the calliper before and after using it.
j Do not immerse the calliper into water. Liquids can damage
the calliper.
j Use a dry cloth to clean the casing; never use petrol,
solvents or cleaning agents
j Always switch the LCD display off when not using the calliper.
This will extend the life of the battery.
j Keep away from electrical current and electrically charged
pens to prevent damage to the chip.
QDisposal
The packaging is made entirely of recyclable
materials, which you may dispose of at local
recycling facilities.
Contact your local refuse disposal authority for more details of
how to dispose of your worn-out product.
To help protect the environment, please dispose of the
product properly when it has reached the end of its
useful life and not in the household waste. Information
on collection points and their opening hours can be
obtained from your local authority.
Faulty or used batteries must be recycled in accordance with
Directive 2006/66 / EC. Please return the batteries and/or
the device to the available collection points.
Environmental damage through incorrect
disposal of the batteries!
Batteries may not be disposed of with the usual domestic waste.
79033_PL-HU-CZ-SK_Content.indd 11 20/09/2012 10:23:35

GB
12
They may contain toxic heavy metals and are subject to hazard-
ous waste treatment rules and regulations. The chemical symbols
for heavy metals are as follows: Cd = cadmium, Hg = mercury,
Pb = lead. That is why you should dispose of used batteries at a
local collection point.
EMC
79033_PL-HU-CZ-SK_Content.indd 12 20/09/2012 10:23:35

PL 13
Wstęp
Przeznaczenie produktu ..........................................Strona 14
Zawartość kompletu.................................................Strona 14
Opis części...............................................................Strona 14
Dane techniczne ......................................................Strona 14
Wskazówki dot. bezpieczeństwa
Wskazówki dot. bezpieczeństwa związanego
z użyciem baterii......................................................Strona 15
Przed pierwszym użyciem produktu
Wkładanie/ wymiana baterii .................................Strona 16
Przygotowanie suwmiarki........................................Strona 16
Uruchomienie produktu
Użycie suwmiarki .....................................................Strona 16
Przykłady zastosowania..........................................Strona 17
Usuwanie błędów ....................................................Strona 18
Pielęgnacja i czyszczenie........................Strona 19
Usuwanie.............................................................Strona 19
79033_PL-HU-CZ-SK_Content.indd 13 20/09/2012 10:23:35

PL
14
Miarka cyfrowa
QWstęp
Q Przeznaczenie produktu
Tylko do użytku prywatnego.
Produkt nie jest przeznaczony do użytku komercyjnego.
Q Zawartość kompletu
1x cyfrowa suwmiarka
1x bateria
1x pudełko do przechowywania
1x instrukcja obsługi
Q Opis części
1Powierzchnie pomiarowe
2Wewnętrzne szczęki pomiarowe
3Przycisk cal/mm
4Śruba zabezpieczająca
5Wyświetlacz LCD
6Łopatka pomiaru głębokości
7Kółko do ustawiania szczęk pomiarowych
8Przykrywka schowka na baterie
9Przycisk wyzerowania (ZERO)
10 WŁĄCZNIK/WYŁĄCZNIK (ON/OFF)
11 Zewnętrzne szczęki pomiarowe
Q Dane techniczne
Jednostka miary wielkości: mm
Przedział pomiarowy: 0–150mm / 0–6”
Podziałka: 0,01mm / 0,0005”
Dokładność pomiarów: 0–100mm ± 0,02mm / 0,001”
100–150mm ± 0,03mm /
0,001”
Maksymalna
prędkość pomiaru: 1,5m/s, 60”/s
System pomiaru: linearny, bezkontaktowy
System CAP
Rodzaj wyświetlacza: Wyświetlacz LCD
Temperatura pracy urządzenia: +5°C – +40°C
Wpływ wilgotności powietrza: w obrębie od 0% do 80%
relatywna wilgotność powie-
trza mało znacząca
Bateria: 3V CR2032 (dołączona)
79033_PL-HU-CZ-SK_Content.indd 14 20/09/2012 10:23:35

PL 15
Wskazówki dot. bezpieczeństwa
PRZED UŻYCIEM PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI!
PROSIMY O ZACHOWANIE INSTRUKCJI OBSŁUGI!
UWAGA! NIEBEZPIECZEŃSTWO ZRANIENIA SIĘ!
JPRODUKTU NIE UDOSTĘPNIAĆ DZIE-
CIOM BEZ NADZORU. PRODUKT NIE JEST
ZABAWKĄ! Produkt nie może być używany
przez dzieci bez nadzoru dorosłych.
NIEBEZPIECZEŃSTWO ZRANIENIA SIĘ I ZAGRO-
ŻENIE ŻYCIA DLA MAŁYCH DZIECI! Nie zostawiać
dzieci bez nadzoru z materiałem pakunkowym.
JNiebezpieczeństwo uduszenia się materiałem pakunkowym.
Dzieci często nie zdają sobie sprawy z niebezpieczeństwa
sytuacji. Produkt przechowywać z dala od dzieci.
ZAGROŻENIE ŻYCIA! Ewentualne połknięcie baterii
może zagrażać życiu! W przypadku połknięcia baterii
natychmiast skontaktować się z lekarzem.
JUrządzenie nie jest przeznaczone dla osób - w tym dzieci -
o ograniczonej sprawności fizycznej, sensorycznej lub umy-
słowej, ani też osób nieposiadających wystarczającego
doświadczenia i/lub wiedzy, chyba że są one nadzorowane
przez osobę odpowiadającą za ich bezpieczeństwo lub
zostaną pouczone na temat obsługi urządzenia.
JProdukt nie powinien być poddawany działaniu wysokich
temperatur, ani też działaniu wilgoci, gdyż mogą one go
uszkodzić.
JUnikać zwierania suwmiarki ze źródłami napięcia elek-
trycznego. Mogłoby to uszkodzić chip suwmiarki.
JSuwmiarkę przechowywać w suchym i czystym stanie.
Kontakt z substancjami ciekłymi może spowodować jej
uszkodzenie.
Wskazówki dot. bezpieczeństwa
związanego z użyciem baterii
JUWAGA! NIEBEZPIECZEŃSTWO
WYBUCHU! Baterii nie ładować!
JNie należy dopuścić do zwarcia biegunów baterii. Zwarcie
biegunów baterii może doprowadzić do jej przegrzania,
powstania niebezpieczeństwa wywołania pożaru lub pęk-
nięcia baterii.
JZe względu na zagrożenie wydobycia się cieczy z baterii
rozładowane baterie należy niezwłocznie wyjąć z produktu.
JBaterie przechowywać z dala od dzieci; baterii nie wrzucać
do ognia, nie doprowadzać do ich spięcia i nie rozmonto-
wywać ich.
JNależy uwzględnić biegunowość baterii (“+” i “–”).
JUżywać wyłącznie podanego typu baterii.
JNieprzestrzeganie powyższych wskazówek może dopro-
wadzić do rozładowania baterii. Może to doprowadzić do
wylania się cieczy z baterii. W przypadku wycieku cieczy
z baterii znajdującej się w produkcie, baterię należy natych-
miast wyjąć, by w ten sposób uniknąć uszkodzenia produktu.
79033_PL-HU-CZ-SK_Content.indd 15 20/09/2012 10:23:35

PL
16
JUżywać rękawic ochronnych! Rozlane lub uszkodzo-
ne baterie mogą zranić skórę; w przypadku kontaktu z taki-
mi bateriami należy używać rękawic ochronnych.
JUnikać kontaktu ze skórą, oczyma i błonami śluzowymi.
W przypadku kontaktu z elektrolitem poszkodowane miejsce
spłukać dużą ilością wody i/lub skontaktować się z lekarzem!
OSTRZEŻENIE! Przed włożeniem baterii produkt
WYŁĄCZYĆ (wyświetlacz LCD 5jest wyłączony).
JW przypadku dłuższego nieużytkowania produktu baterie
wyjąć.
JW żadnym wypadku nie zwierać biegunów.
QPrzed pierwszym użyciem produktu
Q Wkładanie/wymiana baterii
Wskazówka: Mrugające cyfry wskazują na rozładowane/
puste baterie.
Wskazówka: Podczas wymiany baterii może dojść do
zakłóceń wyświetlacza 5LCD. Baterię wyjąć i włożyć ją
ponownie po ponad 30 sekundach.
j Przykrywkę schowka na baterie przesunąć 8(patrz
ilustracja B).
jZużytą baterię wyjąć.
j Do schowka na baterie włożyć nową baterię zwracając
uwagę na jej biegunowość („+“ i „–“). Zwrócić uwagę na
to, by biegun dodatni wskazywał na zewnątrz.
j Przykrywkę schowka na baterie 8zamknąć (patrz
ilustracja B).
Q Przygotowanie suwmiarki
j Śrubę zabezpieczającą poluzować, 4co umożliwi
poruszanie suwmiarką.
j Wszystkie powierzchnie pomiarowe oraz listwę suwmiarki
oczyścić suchą szmatką bawełnianą. Niewykonanie tego
kroku może na przykład - wskutek wpływu wilgotności po-
wietrza - doprowadzić do błędnych wyników pomiaru.
j Sprawdzić wszystkie przyciski, przełączniki i wyświetlacz
LCD, 5czy reagują bez zarzutu.
QUruchomienie produktu
Q Użycie suwmiarki
j Śrubę zabezpieczającą poluzować 4poprzez przekręcenie
jej w stronę odwrotną do ruchu wskazówek zegara.
jZewnętrzne 11 /wewnętrzne szczęki 2razem przesunąć.
j Włączyć wyświetlacz LCD 5poprzez przyciśnięcie
przycisku WŁACZNIK/WYŁĄCZNIK 10 .
j Wcisnąć przycisk cal/mm 3, aby ustawić pożądaną
jednostkę miary (cal lub mm). Na wyświetlaczu LED 5
pojawi się komunikat „mm“ lub „inch“.
79033_PL-HU-CZ-SK_Content.indd 16 20/09/2012 10:23:35

PL 17
j Przycisnąć przycisk wyzerowania (ZERO) 9w celu wyze-
rowania 5wyświetlacza LCD.
Pomiar wymiarów zewnętrznych:
j Rozsunąć szczęki zewnętrzne 11 kręcąc kółkiem na zewnątrz
7w kierunku przeciwnym do ruchu wskazówek zegara.
Szczęki zewnętrzne przyłożyć 11 do przedmiotu, który ma
zostać zmierzony.
j Kółko przekręcić do środka 7zgodnie z ruchem wskazó-
wek zegara.
Szczęki zewnętrzne rozsunąć 11 tak daleko od siebie, że
każda ze szczęk dotknie mierzonego przedmiotu ze swojej
strony. Uważać na to, aby nie uszkodzić mierzonego
przedmiotu wywierając zbyt duży nacisk.
Pomiar wymiarów wewnętrznych:
j Szczęki wewnętrzne przyłożyć 2do mierzonego przed-
miotu od środka.
j Kółko przekręcić na zewnątrz 7w kierunku przeciwnym
do ruchu wskazówek zegara. Szczęki wewnętrzne rozsu-
nąć 2tak daleko od siebie, by obydwie szczęki dotknęły
wewnętrznych stron mierzonego przedmiotu. Uważać na
to, aby nie uszkodzić mierzonego przedmiotu wywierając
zbyt duży nacisk.
Pomiar głębokości:
jZ suwmiarki wysunąć łopatkę do pomiaru 6głębokości.
j Łopatkę do pomiaru głębokości przyłożyć 6do po-
wierzchni mierzonegoprzedmiotu (np. wewnątrz otworu).
jPrzesuwać suwmiarkę aż do napotkania oporu.
j Uważać na to, aby nie uszkodzić łopatki do pomiaru głę-
bokości, 6ani też mierzonego przedmiotu wskutek zbyt
dużego nacisku.
jWyświetlacz LCD 5pokaże wymiar.
j Po przeprowadzeniu pomiarów zewnętrzne 11 /wewnętrzne
szczęki 2zsunąć poprzez pokręcenie kółkiem do środka
7w kierunku zgodnym z ruchem wskazówek zegara.
j Wyświetlacz LCD wyłączyć 5poprzez przyciśnięcie
WŁĄCZNIKA /WYŁĄCZNIKA 10 .
Wskazówka: Po upływie ok. 3 minut wyświetlacz 5
wyłącza się automatycznie.
j Śrubę bezpieczeństwa dokręcić 4poprzez obracanie jej w
kierunku zgodnym z ruchem wskazówek zegara aż do oporu.
Q Przykłady zastosowania
Wskazówka: Dokonując pomiaru należy zawsze stosować
się do zaleceń z rozdziału „Użycie suwmiarki“.
Porównanie wtyczki z wielkością otworu (patrz
ilustracja C):
jZmierzyć wielkość wtyczki.
jWynik ewentualnie zanotować.
jZmierzyć wielkość otworu.
79033_PL-HU-CZ-SK_Content.indd 17 20/09/2012 10:23:35

PL
18
Odchylenie od wielkości wzorcowej (patrz
ilustracja D):
jZmierzyć wielkość przedmiotu wzorcowego (tutaj A).
j Zachować rozstaw szczęk 2/ 11 i przy tym ich ustawieniu
nacisnąć przycisk wyzerowania (ZERO) 9.
j Następnie zmierzyć wielkość drugiego przedmiotu.
Wyświetlacz LCD 5pokaże odchylenie rozmiaru drugiego
przedmiotu od wartości przedmiotu wzorcowego (A).
Pomiar grubości dna przedmiotu (patrz ilustracja E):
jZmierzyć głębokość przedmiotu.
j Łopatkę do pomiaru głębokości 6pozostawić w tej samej
pozycji i przy takim jej ustawieniu nacisnąć przycisk wyze-
rowania (ZERO) 9.
j Następnie dokonać pomiaru całego przedmiotu. Wyświe-
tlacz LCD 5pokaże wówczas grubość dna przedmiotu.
Pomiar odległości pomiędzy dwoma identycznymi
otworami (zobacz rys. F):
j Zmierzyć rozmiar jednego z dwóch identycznych otworów.
j Zachować rozstaw szczęk 2/ 11 i przy tym ich ustawieniu
nacisnąć przycisk wyzerowania (ZERO) 9.
j Następnie zmierzyć całość.
Wyświetlacz LCD 5pokaże średni odstęp.
Parametry gwintów metrycznych ISO:
Średnica
nominalna:
[mm]
Skok:
[mm -1]
Średnica
rdzenia:
[mm]
Średnica
otworu:
[mm]
30,5 2,46 2,5
40,7 3,24 3,3
50,8 4,13 4,2
6 1 4,92 5
8 1,25 6,65 6,8
10 1,5 8,38 8,5
12 1,75 10,11 10,2
16 2 13,84 14
20 2,5 17,29 17,5
Q Usuwanie błędów
Urządzenie zawiera czułe części elektroniczne. Stąd możliwe
jest zakłócanie jego działania przez znajdujące się w pobliżu
urządzenia radiowe. Jeśli na wyświetlaczu pojawiają się błędy
odczytu, to takowe urządzenia należy usunąć z otoczenia pro-
duktu.
Wyładowania elektrostatyczne mogą prowadzić do zakłóceń
w działaniu produktu.
j W przypadku stwierdzenia zakłóceń w działaniu produktu
należy wyjąć z niego baterie i ponownie je włożyć.
79033_PL-HU-CZ-SK_Content.indd 18 20/09/2012 10:23:36

PL 19
Błąd Przyczyna Pomoc
Przeskocz pięć
pozycji jednocze-
śnie na sekundę.
Napięcie baterii
wynosi poniżej
2,75V.
Baterie wymienić
zgodnie z opisem z
rozdziału „Wkłada-
nie/wymiana baterii“.
Wyświetlacz LCD
5nie liczy.
Błędne połącze-
nie.
Baterię wyjąć i włożyć
ponownie po 30 se-
kundach.
Wyświetlacz LCD
niczego nie poka-
zuje 5.
1. Wyświetlacz
LCD jest wyłą-
czony.
2. Bateria nie ma
p rawidłowego
kontaktu lub
jest źle włożo-
na.
3. Napięcie bate-
rii wynosi
poniżej 2,4V.
1. Włączyć wyświe-
tlacz LCD używając
WŁĄCZNIKA/WY-
ŁĄCZNIKA 10 .
2. Wyjąć baterie i
włożyć ją ponow-
nie zgodnie z jej
biegunowością i
opisem z rozdziału
„Wkładanie /
wymiana baterii“
tak, aby dotykała
wszystkich punktów
kontaktowych.
3. Baterie należy wy-
mieniać zgodnie
z rozdziałem„Wkła-
danie/ wymiana
baterii“.
QPielęgnacja i czyszczenie
jSuwmiarkę należy czyścić przed każdym i po każdym użyciu.
j Suwmiarki nie zanurzać w wodzie. Płyny mogą uszkodzić
produkt.
j Do czyszczenia obudowy używać wyłącznie suchej szmatki
i pod żadnym pozorem nie używać benzyny, rozpuszczal-
ników ani środków czyszczących.
j Zawsze gdy suwmiarka nie jest używana, należy wyłączać
wyświetlacz. Umożliwia to ograniczenie zużycia baterii.
jUnikać zwierania suwmiarki ze źródłami napięcia elektry-
cznego i trzymać ją z dala od trzpieni elektrycznych.
Mogłoby to uszkodzić chip suwmiarki.
QUsuwanie
Opakowanie produktu wyprodukowane zostało z
przyjaznych dla środowiska materiałów, które moż-
na usunąć korzystając z lokalnych pojemników na
odpady przeznaczone do recyclingu.
Informacje o możliwościach dotyczących wyrzucania otrzymać
można w urzędzie miejskim lub gminnym.
79033_PL-HU-CZ-SK_Content.indd 19 20/09/2012 10:23:36

PL
20
Nie należy wyrzucać zużytego produktu, w celu
ochrony środowiska, do domowego kosza na śmieci,
lecz w odpowiednio do tego przeznaczonych
miejscach. Informacji o punktach zbiorczych i ich go-
dzinach otwarcia udziela odpowiedni urząd.
Uszkodzone lub zużyte baterie muszą być poddane procesowi
recyklingu zgodnie z wytyczną 2006/ 66 /EC. Baterie i/lub
urządzenie należy zdać w lokalnym punkcie zbiorczym.
Zagrożenie dla środowiska na skutek
niewłaściwego usuwania baterii!
Baterii nie wolno wyrzucać do odpadów komunalnych. Mogą
one zawierać trujące metale ciężkie i dlatego należy je traktować
jak odpady niebezpieczne. Chemiczne symbole metali ciężkich
są następujące: Cd = kadm, Hg = rtęć, Pb = ołów. Dlatego też
zużyte baterie należy przekazywać do komunalnych punktów
gromadzenia odpadów niebezpiecznych.
EMC
79033_PL-HU-CZ-SK_Content.indd 20 20/09/2012 10:23:36
