1 INTRODUZIONE
Questo manuale descrive le istruzioni per la riparazione
delle pompe famiglia HF e deve essere attentamente letto e
compreso prima di eettuare ed eseguire qualsiasi intervento
sulla pompa.
Dal corretto uso e dalle adeguate manutenzione dipende il
regolare funzionamento e durata della pompa.
Interpump Group declina ogni responsabilità per danni
causati da negligenza e mancata osservazione delle norme
descritte in questo manuale.
1.1 DESCRIZIONE SIMBOLI
Leggere attentamente quanto riportato in questo manuale
prima di ogni operazione.
Segnale di Avvertenza
Leggere attentamente quanto riportato in questo
manuale prima di ogni operazione.
Segnale di Pericolo
Munirsi di occhiali protettivi.
Segnale di Pericolo
Munirsi di guanti protettivi prima di ogni
operazione.
2 NORME DI RIPARAZIONE
2.1 RIPARAZIONE DELLA PARTE MECCANICA
Le operazioni di riparazione della parte meccanica devono
essere eseguite dopo aver tolto l’olio dal carter.
Per togliere l’olio occorre rimuovere: l’asta livello olio pos.e
successivamente il tappo pos., Fig.1.
Fig.1
L’olio esausto deve essere messo in un apposito
recipiente e smaltito negli appositi centri.
Non deve essere assolutamente disperso
nell’ambiente.
2.1.1 Smontaggio della parte meccanica
Le operazioni descritte vanno eseguite dopo avere
rimosso la parte idraulica, i pistoni ceramici ed i
paraspruzzi dalla pompa (par.2.2.3, 2.2.4).
Per una corretta sequenza smontare nel seguente ordine:
- la linguetta dell’albero pompa
- il coperchio posteriore
- il cappello delle bielle nel modo seguente: svitare le viti
ssaggio cappello, estrarre i cappelli biella con relativi
semicuscinetti inferiori (Fig.2) prestando attenzione nello
smontaggio alla relativa sequenza numerata.
Per evitare possibili errori, cappelli e fusti biella sono stati
numerati su un anco (Fig.2/a, pos.).
Fig.2
Fig.2/a
- i coperchi laterali utilizzando - per l’estrazione N°3 viti
M6x50 interamente lettate inserendole nei fori lettati
come indicato in Fig.3.
Fig.3

ITALIANO
4
- Spingere in avanti le guide pistone con le relative bielle
per facilitare l’estrazione laterale dell’albero pompa.
Sull’albero sono visibili due riferimenti (indicati con 1 nelle
Fig.4 e Fig.4/a), essi devono essere rivolti verso l’operatore
in modo da facilitarne l’estrazione.
Fig.4
Fig.4/a
- Estrarre l’albero pompa
- Completare lo smontaggio dei gruppi biella estraendoli
dal carter pompa e rimuovendo gli spinotti dalle guide
pistone.
- Smontare gli anelli di tenuta albero pompa con attrezzi
comuni.
- Smontare gli anelli di tenuta guide pistone seguendo la
procedura descritta:
Utilizzare l’estrattore cod. 26019400 (Fig.5, pos.) e la pinza
cod. 27503900 (Fig.5, pos.). Inserire la pinza no a battuta
sull’anello di tenuta con l’ausilio di un martello (Fig.5/a),
successivamente avvitare l’estrattore alla pinza ed agire sulla
massa battente dell’estrattore (Fig.5/b) no ad estrarre l’anello
da sostituire (Fig.5/c).
Fig.5
Fig.5/a
Fig.5/b
Fig.5/c

ITALIANO
5
2.1.2 Rimontaggio della parte meccanica
Dopo aver vericato la pulizia del carter, procedere al
montaggio della parte meccanica rispettando la procedura
descritta:
- Montare i semicuscinetti superiori ed inferiori
nelle rispettive sedi delle bielle e dei cappelli.
Assicurarsi che le tacche di riferimento dei
semicuscinetti superiore (Fig.6, pos.) ed
Inferiore (Fig.6/a, pos.) vengano posizionate
nelle rispettive sedi della biella e del cappello.
Fig.6
Fig.6/a
- Introdurre nel carter pompa i gruppi guida pistone / biella
orientando la numerazione presente sul fusto biella verso
l’alto del carter.
Per facilitare l’introduzione dell’albero pompa (privo di
linguetta) è indispensabile ripetere l’operazione eettuata allo
smontaggio spingendo in fondo i gruppi guida pistone / biella
(par.2.1.1).
- Prima di procedere al montaggio del coperchio laterale
lato P.T.O. vericare le condizioni del labbro di tenuta
dell’anello radiale e della relativa zona di contatto
sull’albero.
Se si rende necessaria la sostituzione, posizionare il nuovo
anello utilizzando l’attrezzo (cod. 27904800) come indicato in
Fig.7. Qualora l’albero pompa presenti un’usura
diametrale nella zona di contatto col labbro di
tenuta, al ne di evitare l’operazione di rettica,
è possibile riposizionare l’anello in battuta col
coperchio come indicato nella Fig.7.
Prima di montare i coperchi laterali assicurarsi della presenza
degli O-ring di tenuta su entrambi e degli anelli di rasamento
sul solo coperchio lato spia.
Per facilitare l’imbocco del primo tratto ed il relativo
inserimento dei coperchi sul carter, si consiglia l’utilizzo di N°
3 viti M6 x 40 parzialmente lettate, (Fig.8, pos.) per poi
completare l’operazione con le viti in dotazione (M6x18).
POSIZIONE ANELLO AL PRIMO
MONTAGGIO
POSIZIONE ANELLO AL PER RECUPERO
ALBERO SE USURATO
Fig.7
Fig.8
- Accoppiare i cappelli biella ai relativi fusti
facendo riferimento alla numerazione (Fig.9,
pos.).
Prestare attenzione al corretto senso di
montaggio dei cappelli.
Fig.9

ITALIANO
6
- Fissare i cappelli ai rispettivi fusti biella mediante le viti
M8x1x48 (Fig.10) lubricando sia il sottotesta che il
gambo lettato, procedendo in due dierenti fasi:
1. Eseguire manualmente l’avvitamento delle
viti no ad inizio serraggio
2. Coppia di serraggio 30 Nm
In alternativa eseguire:
1. Coppia di pre-serraggio 10-15 Nm
2. Coppia serraggio 30 Nm
Fig.10
- Dopo avere completato l’operazione di serraggio,
vericare che la testa di biella abbia un gioco laterale nei
due sensi.
- Montare i nuovi anelli di tenuta delle guide pistone no
a battuta con la relativa sede sul carter pompa (Fig.11)
seguendo la procedura descritta:
utilizzare l’attrezzo cod. 27904900 composto da bussola
conica e tampone. Avvitare la bussola conica nel foro
presente sulla guida pistone (Fig.11/a), inserire il nuovo
anello di tenuta sul tampone e portarlo a battuta
(determinata dall’altezza del tampone stesso) nella propria
sede sul carter pompa (Fig.11/b), togliere la bussola
conica (Fig.11/c).
POSIZ.
ANELLO
Fig.11
Fig.11/a
Fig.11/b
Fig.11/c
- Montare il coperchio posteriore completo dell’O-ring di
tenuta, posizionando il foro dell’asta livello olio verso l’alto.
- Inserire l’olio nel carter come indicato nel Manuale uso e
manutenzione.
2.1.3 Classi di minorazioni previste
TABELLA MINORAZIONI PER ALBERO A GOMITI E SEMICUSCINETTI DI BIELLA
Classi di recupero
(mm)
Codice Semicuscinetto
Superiore
Codice Semicuscinetto
Inferiore
Rettica sul diametro perno dell’albero
(mm)
0.25 90924100 90924400 Ø49.75 0/-0.02Ra 0.4 Rt 3.5
0.50 90924200 90824500 Ø49.50 0/-0.02Ra 0.4 Rt 3.5

ITALIANO
7
2.1.4 Smontaggio / rimontaggio cuscinetti e rasamenti
La tipologia dei cuscinetti (a rulli conici), garantisce l’assenza
del gioco assiale dell’albero a gomito; i rasamenti vanno
deniti per raggiungere tale scopo. Per lo smontaggio /
rimontaggio e per l’eventuale sostituzione si devono seguire
attentamente le indicazioni seguenti:
A) Smontaggio / Rimontaggio albero a gomito senza
sostituzione dei cuscinetti
Dopo aver smontato i coperchi laterali, come indicato al
par.2.1.1, controllare lo stato dei rulli e delle relative piste; se
tutte le parti saranno ritenute conformi, pulire accuratamente
i componenti con apposito sgrassante e ridistribuire in modo
uniforme olio lubricante.
Possono essere riutilizzati gli spessori precedenti facendo
attenzione a inserirli solo sotto il coperchio lato spia.
Montato il gruppo completo (Flangia lato spia + albero + angia
lato motore), vericare che la coppia di rotolamento dell’albero
- a bielle non collegate - sia minimo 4 Nm, Max 7 Nm.
Per l’avvicinamento dei due coperchi laterali al carter si
possono utilizzare N°3 viti M6x40 per una prima fase di
orientamento, come indicato in Fig.8 e le viti previste per il
ssaggio nale.
La coppia di rotolamento dell’albero (a bielle collegate) non
dovrà superare il valore di 8 Nm.
B) Smontaggio / Rimontaggio albero a gomito con
sostituzione dei cuscinetti
Dopo aver smontato i coperchi laterali, come indicato al
par.2.1.1, togliere la ghiera esterna dei cuscinetti dai relativi
coperchi e la ghiera interna con la rimanente parte del
cuscinetto, dalle due estremità dell’albero tramite un normale
“cacciaspine”o attrezzo equivalente come indicato nelle

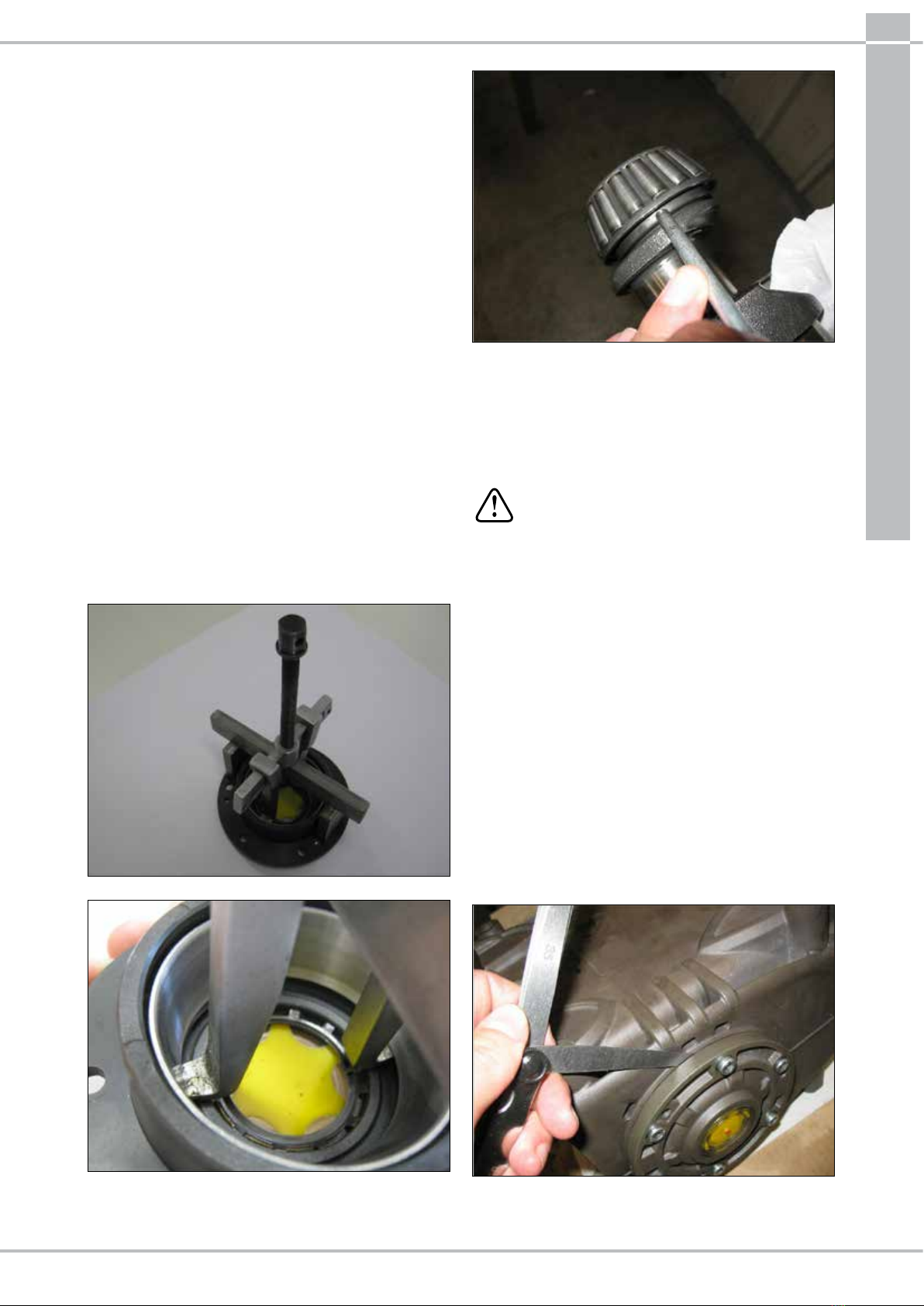

Fig.12, Fig.12/a e Fig.13.
Fig.12
Fig.12/a
Fig.13
I nuovi cuscinetti possono essere montati a freddo con pressa
o bilanciere, appoggiandoli necessariamente sulla supercie
laterale delle ghiere interessate al piantaggio con appositi
anelli. L’operazione di piantaggio potrebbe essere facilitata
scaldando le parti interessate ad una temperatura compresa
tra 120° - 150°C (250° - 300°F), assicurandosi che le ghiere
vadano a battuta nelle rispettive sedi.
Non scambiare mai le parti dei due cuscinetti.
Determinazione del pacco dei rasamenti:
Eseguire l’operazione con gruppi guida pistone-bielle montati,
cappelli biella scollegati e bielle spinte in basso.Inserire
l’albero pompa privo di linguetta nel carter, assicurandosi che
il codolo P.T.O fuoriesca dal anco previsto.
Fissare la angia lato P.T.O al carter, ponendo la massima
attenzione al labbro dell’anello di tenuta, secondo la
procedura descritta in precedenza e serrare le viti di ssaggio
alla coppia prevista.
Successivamente imboccare la angia lato spia senza spessori
nel carter ed iniziare ad avvicinarla avvitando manualmente le
viti di sevizo M6x40 in modo equo, con piccole rotazioni tali da
generare un’avanzamento lento e corretto del coperchio.
Contemporaneamente vericare, ruotandolo manualmente,
che l’albero giri liberamente.
Continuando la procedura con questa modalità si arriverà ad
avvertire un’improvviso aumento di durezza nella rotazione
dell’albero.
A quel punto interrompere l’avanzamento del coperchio ed
allentare completamente le viti di ssaggio.
Con l’ausilio di uno spessimetro rilevare il gioco tra coperchio
laterale e carter pompa (vedere Fig.14).
Fig.14

ITALIANO
8
Procedere a determinare il pacco degli spessori utilizzando la
tabella sottostante:
Misura Rilevata Tipo Spessore N° pezzi
Da: 0,05 a: 0,10 / /
Da: 0,11 a: 0,20 0,1 1
Da: 0,21 a: 0,30 0,1 2
Da: 0,31 a: 0,35 0,25 1
Da: 0,36 a: 0,45 0,35 1
Da: 0,46 a: 0,55 0,35
0,10
1
1
Da: 0,56 a: 0,60 0,25 2
Da: 0,61 a: 0,70 0,35
0,25
1
1
Fig.15
Determinato dalla tabella tipo e numero di spessori eettuare
il seguente controllo: montare il pacco di spessori sul
centraggio coperchio lato spia (Fig.15), ssare il coperchio al
carter seguendo la procedura del par.2.1.2, serrare le rispettive
viti alla coppia prevista.
Vericare che la coppia resistente di rotazione dell’albero
rientri in un valore compreso tra 4 Nm e 6 Nm.
Se tale coppia risulta corretta procedere con il collegamento
delle bielle all’albero a gomiti ed alle fasi successive,
diversamente ridenire il pacco spessori ripetendo le
operazioni.
2.2 RIPARAZIONE DELLA PARTE IDRAULICA
2.2.1 Smontaggio testata-gruppi valvole
Gli interventi sono limitati all’ispezione o sostituzione delle
valvole, qualora necessario e comunque negli intervalli
indicati nella tabella“MANUTENZIONE PREVENTIVA”di
capitolo11 del Manuale uso e manutenzione.
I gruppi valvola sono montati all’interno della testata in
posizione verticale.
Per la loro estrazione operare come segue:
- svitare le 8 viti M14x40 ssaggio coperchio valvole
(Fig.16);
- con l’estrattore a massa battente cod. 26019400 estrarre:
A) I tappi valvola (Fig.17).
B) I gruppi valvola di mandata (Fig.18).
C) Le bussole valvola (Fig.19), combinato con l’attrezzo
cod. 27513600.
E) I gruppi valvola di aspirazione (Fig.20).
Fig.16
Fig.17
Fig.18

ITALIANO
9
Fig.19
Fig.20
Fig.21
- Smontare i gruppi valvola di aspirazione e mandata
avvitando una vite M8 sucientemente lunga in modo di
poter agire sul piattello valvole ed estrarre il guida valvola
dalla sede valvola (Fig.21, pos.).
Qualora le sedi valvola di aspirazione
rimanessero incollate sulla testata (ad esempio
per incrostazioni dovute ad un prolungato
inutilizzo della pompa) operare come segue:
- Per versioni HF18 utilizzare gli attrezzi cod.
26019400, cod. 27513700, cod. 27513400,
(Fig.22, Fig.22/a).
- Per versioni HF20-22-HF25 utilizzare gli attrezzi
cod. 26019400, cod. 27513500, cod. 27513400,
(Fig.22, Fig.22/a).
cod. 26019400
cod. 27513400
cod. 27513700 = HF18
cod. 27513500 = HF20-22-25
Fig.22
Fig.22/a
N.B. Prima dell’estrazione delle sedi slare sempre
l’impugnatura cod. 27513400.
2.2.2 Rimontaggio testata - gruppi valvole
Prestare particolare attenzione allo stato di usura
dei vari componenti e sostituirli qualora necessario,
e comunque negli intervalli indicati nella tabella
“MANUTENZIONE PREVENTIVA” di capitolo11 del
Manuale uso e manutenzione.
Ad ogni ispezione delle valvole sostituire tutti gli
O-ring e tutti gli anelli antiestrusore sia dei gruppi
valvola che dei tappi valvola.
Prima di riposizionare i gruppi valvola pulire ed
asciugare perfettamente i relativi alloggiamenti
nella testa come indicato in Fig.23.
Fig.23

ITALIANO
10
Per rimontare i vari componenti invertire le operazioni
precedentemente elencate come indicato al par.2.2.1,
facendo particolare attenzione a:
1 Durante l’assemblaggio dei gruppi valvola di
aspirazione e mandata (Fig.24, Fig.25) non
invertire le molle di aspirazione con quelle di
mandata precedentemente smontate:
A) Molle di aspirazione“colore bianco“.
B) Molle di mandata“colore nero“.
Fig.24
Fig.25
2. Per versione HF18 inoltre fare attenzione
a non invertire anche le valvole sferiche
di aspirazione con quella di mandata “A”
(Fig.26, Fig.27), pos. esploso 46 come
indicato nel capitolo16 del Manuale uso e
manutenzione.
VALVOLA DI
ASPIRAZIONE
Fig.26
VALVOLA DI
MANDATA
Fig.27
Inserire i gruppi valvola di aspirazione e mandata
con le relative bussole vericando che siano
a battuta in fondo alla sede testata. Prestare
particolare attenzione a non danneggiare gli
anelli antiestrusori delle bussole (Fig.28, pos.);
per un corretto posizionamento ed adattamento
degli anelli nelle rispettive sedi procedere come
segue:
• Inserirelebussolecompletenellatestata
lubricando ll diametro esterno zona O-ring/
Antiestrusori con grasso al silicone Tipo
OCILIS cod. 12001600.
• Smontaggiodellebussolevericando
l’integrità di tutti i gli anelli antiestrusore e
O-ring.
• Procederealrimontaggionale.
Fig.28
• Quindiapplicareicoperchivalvolee
procedere alla taratura delle rispettive
viti M14x40; per i valori delle coppie e
le sequenze di serraggio rispettare le
indicazioni riportate nel capitolo3.
2.2.3 Smontaggio della testata -tenute
La sostituzione delle tenute si rende necessaria all’insorgere
di perdite di acqua dai fori di drenaggio previsti sulla parte
sottostante del carter pompa e comunque negli intervalli
indicati nella tabella“MANUTENZIONE PREVENTIVA”di
capitolo11 del Manuale uso e manutenzione.
A) Svitare le viti ssaggio testata M12x150 come indicato in
Fig.29.

ITALIANO
11
Fig.29
B) Separare la testata dal carter pompa.
C) Estrarre le tenute di alta pressione dalla testata e quelle
di bassa pressione dal relativo supporto utilizzando
semplici attrezzi come indicato in Fig.30, pos., facendo
attenzione a non danneggiare le rispettive sedi.
Fig.30
Prestare attenzione all’ordine di smontaggio del
pacco guarnizioni, come indicato in Fig.31 per
pompe versione HF 20-22-25 ed in Fig.31/a per
pompe versione HF18, composti da:
1. Anello di testa
2. Tenuta di HP
3. Anello Restop
4. Supporto guarnizioni
5. Tenuta LP
6. Anello per tenuta
7. Anello elastico
8. O-ring
Fig.31
Fig.31/a
2.2.4 Smontaggio del gruppo pistone
Il gruppo pistone non necessita di manutenzione periodica.
Gli interventi sono limitati al solo controllo visivo.
Per l’estrazione dei gruppi pistone: Allentare le viti M7x1
ssaggio pistone come indicato in Fig.32.
Fig.32
Controllare e vericare il loro stato di usura, sostituirli se
necessario
Ad ogni smontaggio tutti gli O-ring del gruppo
pistone dovranno essere sostituiti.
2.2.5 Rimontaggio testata-tenute-gruppo pistone
Per rimontare i vari componenti invertire le operazioni
precedentemente elencate come indicato al par.2.2.3,
facendo particolare attenzione a:
A) Pacco tenute: rispettare lo stesso ordine utilizzato durante
le operazione di smontaggio.
B) Lubricare i componenti  con grasso al silicone
Tipo OCILIS cod. 12001600; tale operazione è ritenuta
necessaria anche per facilitare l’assestamento del labbro
delle tenute sul pistone.
C) Per un montaggio corretto delle tenute di HP nelle
rispettive sedi sulla testata senza provocare nessun
danneggiamento dei labbri utilizzare gli appositi attrezzi
a seconda dei diametri pompante come indicato nel
capitolo4.
D) Rimontare i pistoni serrando le viti con apposita chiave
dinamometrica rispettando il valore delle coppia di
serraggio riportate nel capitolo3.
E) Rimontaggio della testata procedendo come segue:
1. Posizionare i supporti tenute nelle rispettive sedi sul
carter;
2. Utilizzando due viti - spina di servizio (cod. 27508200)
ssate al carter come indicato in Fig.33, posizionare la
testata completa, assicurarsi che sia centrata solo sul
pistone centrale.

ITALIANO
12
3. Completare le operazioni, seguendo le procedure
di serraggio per i valori delle coppie e le sequenze
rispettare le indicazioni riportate nel capitolo3.
Fig.33
3 TARATURE SERRAGGIO VITI
Descrizione Posiz.
esploso
Coppia di
serraggio Nm
Vite ssaggio coperchi 9 10
Tappo scarico olio 11 40
Vite ssaggio staa di
sollev.
63 40
Vite ssaggio cappello
biella
16 30*
Fissaggio pistoni 29 20
Vite ssaggio testata 39 80**
Vite coperchio valvole 41 180***
* Le viti ssaggio cappello di biella devono essere
serrate contemporaneamente rispettando le fasi
indicate a pag.6.
** Le viti ssaggio testata pos. esploso 39 devono
essere serrate con chiave dinamometrica rispettando
l’ordine riportato nello schema di Fig.34.
*** Le viti ssaggio coperchio valvole pos. esploso 41
devono essere serrate con chiave dinamometrica
rispettando l’ordine riportato nello schema di Fig.34.
Fig.34

ITALIANO
13
4 SOSTITUZIONE BOCCOLA PIEDE BIELLA
In fase di manutenzione se si rende necessario sostituire la boccola piede biella attenersi alle seguenti indicazioni:
Nel rimuovere la boccola usurata fare estrema attenzione a non danneggiare o rigare l’alloggiamento sulla
biella.
Eseguire il piantaggio a freddo della nuova boccola, durante tale operazione assicurarsi che:
• ilforodilubricazionecoincidaconilcorrispondenteforopresentesullabiella;
• iltagliodigiunzionevengaorientatocomeindicatoinFig.35.
Eseguire successivamente le lavorazioni meccaniche rispettando tassativamente dimensioni e tolleranze riportate in
Fig.35.
Orientamento
taglio di
giunzione
SEZ A-A
Fig.35

ITALIANO
14
5 ATTREZZI PER LA RIPARAZIONE
La riparazione della pompa può essere facilitata tramite appositi attrezzi a seguito codicati:
Per le fasi di montaggio:
Bussola per tenuta Øe 32; Anello tenuta alternativa di H.P. Ø 18x32x7/4.5 cod. 27472700
cod. 27385200
Bussola per tenuta Øe 35; Anello tenuta alternativa di H.P. Ø 20x35x7.5/4.5 cod. 27472800
cod. 26134600
Bussola per tenuta Øe 35; Anello tenuta alternativa di H.P. Ø 22x35x7/4.5 cod. 27472800
cod. 26134600
Bussola per tenuta Øe 38; Anello tenuta alternativa di H.P. Ø 25x38x7/4.6 cod. 27472900
cod. 27385400
Bussola per tenuta Øe 26; Anello tenuta alternativa di L.P. Ø 18x26x5.5 cod. 27470600
cod. 26242500
Bussola per tenuta Øe 28; Anello tenuta alternativa di L.P. Ø 20x28x5.5 cod. 27531500
cod. 27365300
Bussola per tenuta Øe 30; Anello tenuta alternativa di L.P. Ø 22x30x5.5 cod. 27470700
cod. 26134600
Bussola per tenuta Øe 33; Anello tenuta alternativa di L.P. Ø 25x33x5.5 cod. 27470800
cod. 27385200
Paraolio albero pompa cod. 27904800
Paraolio guida pistone cod. 27904900
Testata cod. 27508200
Per le fasi di smontaggio:
Bussole valvola cod. 26019400
cod. 27513600
Valvole di aspirazione pompe versione HF 18
cod. 26019400
cod. 27513700
cod. 27513400
Valvole di aspirazione pompe versione HF 20 - 22 - 25
cod. 26019400
cod. 27513500
cod. 27513400
Valvole di mandata cod. 26019400
Tappi valvole cod. 26019400
Paraolio guida pistone cod. 26019400
cod. 27503900

ENGLISH
15
Table of Contents
1 INTRODUCTION ....................................................................................................................................................................... 16
1.1 DESCRIPTION OF SYMBOLS............................................................................................................................................................ 16
2 REPAIR GUIDELINES ................................................................................................................................................................ 16
2.1 REPAIRING MECHANICAL PARTS................................................................................................................................................... 16
2.1.1 Disassembly of mechanical parts................................................................................................................................... 16
2.1.2 Reassembly of mechanical parts .................................................................................................................................... 18
2.1.3 Reduction classes................................................................................................................................................................ 19
2.1.4 Disassembly / Reassembly of bearings and shims...................................................................................................... 20
2.2 REPAIRING HYDRAULIC PARTS....................................................................................................................................................... 21
2.2.1 Dismantling the head-valve units .................................................................................................................................. 21
2.2.2 Reassembling the head – valve units............................................................................................................................. 22
2.2.3 Dismantling the head – seals........................................................................................................................................... 24
2.2.4 Dismantling the piston unit ............................................................................................................................................. 24
2.2.5 Reassembling the head - seals - piston unit ................................................................................................................. 25
3 SCREW TIGHTENING CALIBRATION........................................................................................................................................ 25
4 REPLACING THE CON-ROD FOOT BUSH ................................................................................................................................. 26
5 REPAIR TOOLS .......................................................................................................................................................................... 27

ENGLISH
16
1 INTRODUCTION
This manual describes the instructions for repairing HF series
pumps and should be carefully read and understood before
any intervention on the pump.
Proper pump operation and duration depend on the correct
use and maintenance.
Interpump Group disclaims any responsibility for damage
caused by negligence or failure to observe the standards
described in this manual.
1.1 DESCRIPTION OF SYMBOLS
Read the contents of this manual carefully before each
operation.
Warning Sign
Read the contents of this manual carefully before
each operation.
Danger Sign
Wear protective goggles.
Danger Sign
Put on protective gloves before each operation.
2 REPAIR GUIDELINES
2.1 REPAIRING MECHANICAL PARTS
Mechanical parts must be repaired after the oil has been
removing from the casing.
To remove oil, you must remove: the oil dipstick, pos.and
then the plug pos., Fig.1.
Fig.1
The used oil must be placed in a suitable
container and disposed of in special centres.
It absolutely should not be discarded into the
environment.
2.1.1 Disassembly of mechanical parts
The operations described must be performed after
removing the hydraulic part, ceramic pistons and splash
guards from the pump (par.2.2.3, 2.2.4).
Remove in the following order:
- the pump shaft tab
- the rear cover
- the con-rod cap as follows: unscrew the cap xing screws,
remove the con-rod caps with their lower half-bearings
(Fig.2) paying attention to the numbered sequence during
disassembly.
To avoid possible errors, caps and con-rod shanks have been
numbered on one side (Fig.2/a, pos.).
Fig.2
Fig.2/a
- the side covers using - for extraction 3 fully threaded
M6x50 screws, inserting them in the threaded holes as
indicated in Fig.3.
Fig.3

ENGLISH
17
- Push the piston guides forward with their con-rods to
facilitate side extraction of the pump shaft. There are two
reference points visible on the shaft (indicated with 1 in
Fig.4 and in Fig.4/a). These must be turned toward the
operator to facilitate extraction.
Fig.4
Fig.4/a
- Remove the pump shaft
- Complete disassembly of the con-rod units by removing
them from the pump casing and removing the piston
guide pins.
- Remove the pump shaft seal rings using common tools.
- Remove the piston guide seal rings as described below:
Use the extractor code 26019400 (Fig.5, pos.) and the pliers
code 27503900 (Fig.5, pos.). Insert the gripper as far as
possible onto the seal ring with the aid of a hammer (Fig.5/a),
subsequently screwing the extractor to the gripper, and use
the extractor hammer (Fig.5/b) until the ring to be replaced is
removed (Fig.5/c).
Fig.5
Fig.5/a
Fig.5/b
Fig.5/c

ENGLISH
18
2.1.2 Reassembly of mechanical parts
After having checked that the casing is clean, proceed with
assembly of the mechanical part as described below:
- Assemble the upper and lower half-bearings in
their seats in the con-rods and caps.
Make sure that the reference marks on the upper
half-bearings (Fig.6, pos.) and lower half-
bearing (Fig.6/a, pos.) are positioned in their
respective seats in the con-rod and cap.
Fig.6
Fig.6/a
- Insert the piston/con-rod guide units into the pump
casing, directing the numbering on the con-rod shank
towards the top of the casing.
To facilitate pump shaft insertion (without the tab), it
is essential to repeat the operation performed during
disassembly, pushing the piston/con-rod guide units as far
down as possible (par.2.1.1).
- Before assembling the side cover on the PTO side, check
the conditions of the radial ring lip seal and relative
contact area on the shaft.
If replacement is necessary, position the new ring using a tool
(code 27904800) as shown in Fig.7.
If the pump shaft shows diametrical wear in
the area of contact with the lip seal, in order to
prevent the grinding operation, it is possible to
reposition the ring in abutment with the cover as
shown in Fig.7.
Before assembling the side covers, make sure there are O-rings
on both of them and shim rings on the indicator side cover
only.
To facilitate lling of the rst section and relative press tting
of the covers on the casing, we recommend using 3 partially-
threaded M6 x 40 screws (Fig.8, pos.), then completing the
operation with the screws supplied (M6x18).
RING POSITION ON FIRST ASSEMBLY
RING POSITION TO REMOVE SHAFT IF
WORN
Fig.7
Fig.8
- Couple the con-rod caps to their shanks,
referring to the numbering (Fig.9, pos.).
Note the correct assembly direction of the caps.
Fig.9

ENGLISH
19
- Fasten the caps to their respective con-rod shanks by
means of M8x1x48 screws (Fig.10) lubricating both the
underhead and the threaded shank, proceeding in two
dierent stages:
1. Manually turn the screws until they begin to
tighten
2. Tightening torque 30 Nm
Alternatively, ensure:
1. Pre-tightening torque 10-15 Nm
2. Tightening torque 30 Nm
Fig.10
- After having completed tightening operations, check that
the con-rod head has a side clearance in both directions.
- Insert the new piston guide seal rings as far as possible
into the relative seat on the pump casing (Fig.11),
following the procedure described:
use the tool code 27904900 composed of a tapered bush
and a buer. Screw the tapered bush into the hole in the
piston guide (Fig.11/a), insert the new seal ring on the
buer as far as it will go (determined by the height of the
buer) into its seat on the pump casing (Fig.11/b), remove
the tapered bush (Fig.11/c).
RING POS.
Fig.11
Fig.11/a
Fig.11/b
Fig.11/c
- Mount the rear cover complete with the O-ring,
positioning the dipstick hole upward.
- Insert oil in the casing as indicated in the Use and
maintenance manual.
2.1.3 Reduction classes
TABLE OF REDUCTIONS FOR BEND SHAFTS AND CON-ROD HALF-BEARINGS
Recovery classes
(mm)
Upper Half-Bearing
Code
Lower Half-Bearing
Code
Grinding on the shaft pin diameter
(mm)
0.25 90924100 90924400 Ø49.75 0/-0.02Ra 0.4 Rt 3.5
0.50 90924200 90824500 Ø49.50 0/-0.02Ra 0.4 Rt 3.5

ENGLISH
20
2.1.4 Disassembly / Reassembly of bearings and shims
The type of bearings (taper roller) ensures the absence of
axial clearance on the bend shaft. The shims are dened to
meet this necessity. For disassembly / reassembly and for any
replacements, carefully observe the following directions:
A) Disassembly / Reassembly of the bend shaft without
replacement of the bearings
After having removed the side covers as indicated in par.2.1.1,
check the conditions of the rollers and their relative tracks. If
all parts are in good condition, clean the components carefully
with a degreaser and redistribute lubricant oil uniformly.
The previous shims can be reused, taking care to insert them
only under the indicator side cover.
Once the complete unit is mounted (Indicator side ange +
shaft + motor side ange), check that the rotation torque of
the shaft - with the con-rod disconnected - is a minimum 4
Nm, Max 7 Nm.
To transition the two side covers closer to the casing, it is
possible to use 3 M6x40 screws for the rst positioning
phase as indicated in Fig.8 and the screws provided for nal
fastening.
Shaft rotation torque (with the con-rod connected) should not
exceed 8 Nm.
B) Disassembly / Reassembly of the bend shaft with
replacement of the bearings
After having removed the side covers as indicated in par.2.1.1,
remove the outer ring nut of the bearings from the relative
covers and the inner ring nut with the remaining part of the
bearing from the two ends of the shaft by means of a normal
"pin punch" or a similar tool as indicated in Fig.12, Fig.12/a
and Fig.13.
Fig.12
Fig.12/a
Fig.13
The new bearings can be mounted cold with a press or rocker,
supporting it on the lateral surface of the ring nuts involved
in press tting with the rings. The press tting operation can
be facilitated by heating the involved parts to a temperature
between 120°C - 150°C (250°F - 300°F), ensuring that the ring
nuts t fully into their seats.
Never exchange the parts of the two bearings.
Determining the shim pack:
Perform the operation while the piston/con-rod guide units
are assembled, the con-rod caps are disconnected and the
con-rods are pushed downwards. Insert the pump shaft
without tab into the casing, making sure the PTO shank comes
out of the correct side.
Secure the PTO side ange to the casing, taking care with the
lip seal as described previously and tighten the xing screws
to the recommended torque.
Then feed the ange on the indicator side without shims in
the carter and start to move it closer, manually screwing the
M6x40 service screws in equally, with small rotations such as
to move the cover in slowly and correctly.
At the same time, check that the shaft rotates freely by turning
it manually.
Continuing the procedure in this way, a sudden increase in
hardness during shaft rotation will soon be experienced.
At this point, halt the forward movement of the cover and
loosen the xing screws completely.
With the aid of a feeler gauge, measure the clearance between
the side cover and pump casing (see Fig.14).
Fig.14
