Primex PSLT User manual

IMPORTANT INFORMATION
• Applications: sewage and efuent lift stations, stormwater pump stations, non-potable water systems,
tanks, wet wells, and reservoirs.
• Primex® recommends the use of a desiccant lter or bellows to protect against moisture entering the
vent tube.
• Do not bend cable to a radius smaller than 1.5 inches (38mm) to avoid kinking the vent tube.
• When installing, lower the transmitter slowly and avoid impact with objects in the wet well.
• Do not press against the transmitter diaphragm with a sharp object.
STABILIZING WEIGHT
Each PSLT is provided with a removable stabilizing weight. The stabilizing weight must be attached to the
transmitter housing prior to installation. Hand tightening is adequate.
ELECTRICAL SHOCK HAZARD
Disconnect power before installing or servicing this
product. A qualied service person must install and
service this product according to applicable electrical
and plumbing codes.
EXPLOSION OR FIRE HAZARD
Do not use this product with ammable liquids.
Do not install in hazardous locations as dened by
National Electrical Code, ANSI/NFPA 70.
Failure to follow these precautions could result in serious injury or death. Replace product immediately if cable becomes damaged
or severed. This product must be installed in accordance with National Electric Code, ANSI/NFPA 70 so as to prevent moisture from
entering or accumulating within boxes, conduit bodies, ttings, or cable. Keep these instructions after installation.
PRIMEX®SUBMERSIBLE LEVEL TRANSMITTER
(PSLT)
INSTALLATION INSTRUCTIONS
1
30° - 40°
Step 1 Step 2
Step 3 Step 4

2

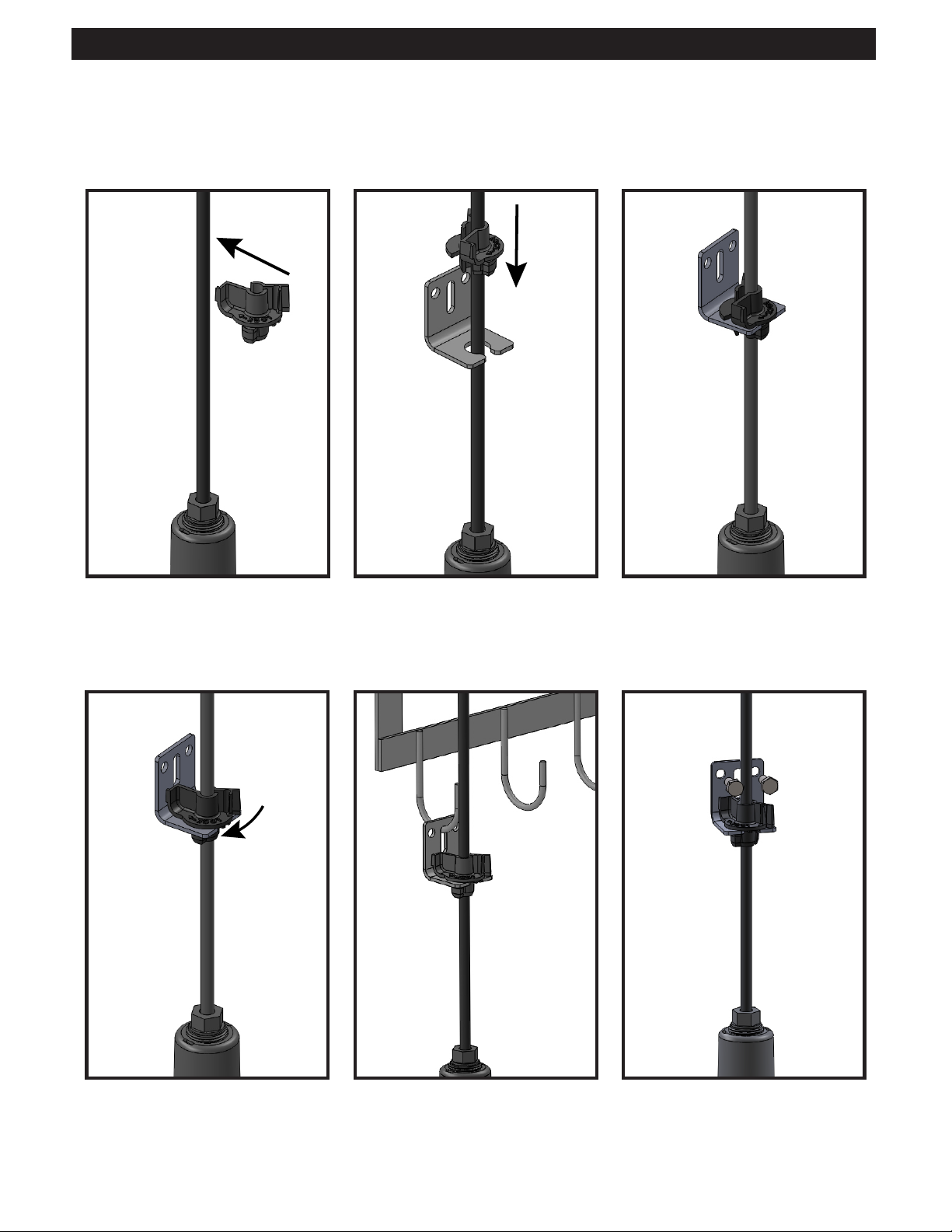

MOUNTING BRACKET
The PSLT Transmitter is supplied with a stainless steel mounting bracket and a strain relief cord grip.
90°
Step 1 Step 2 Step 3
Step 4 Step 5 (option 1) Step 5 (option 2)

3

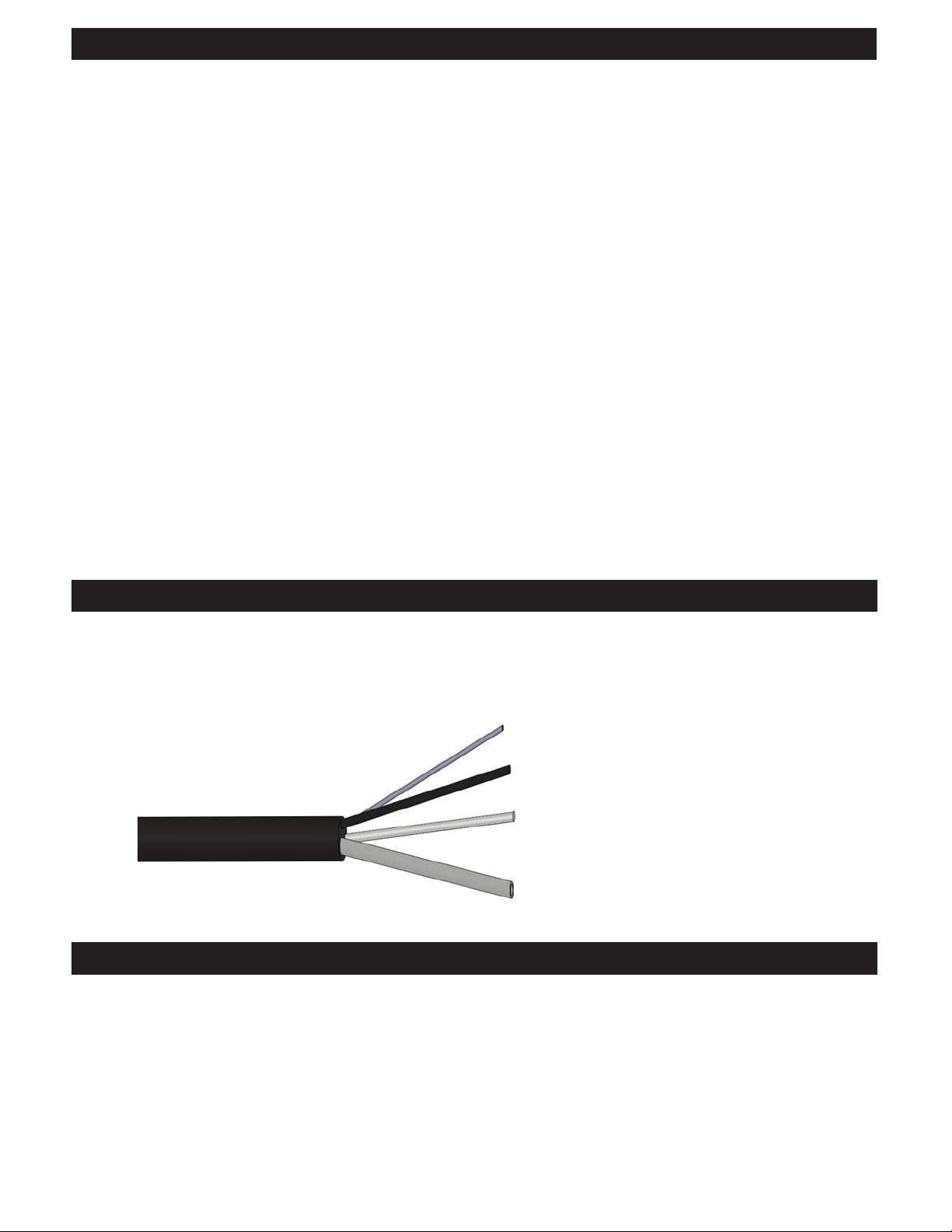

ELECTRICAL CONNECTION
SHIELD: Connect to signal ground
(low impedance)
BLACK WIRE: +8 to 32 VDC
WHITE WIRE: 4 - 20 mA
VENT TUBE
1. Anchoring: Install the PSLT in a stilling well when possible, to prevent damage from impact. It is acceptable
to suspend the transmitter without a protective stilling well provided extra care is taken to prevent damage to the
transmitter and cable. Do not mount the transmitter to a pump or piping.
2. Submersion: Damage to the cable will lead to failure of the transmitter. The PSLT cable has a rugged jacket
material to minimize the risk of cuts and abrasions. Carefully lower your transmitter into the well, make sure the
cable does not contact sharp edges. Do not drop the transmitter.
3. Condensation Protection: The size of the vent tube is designed to minimize the intrusion of water vapor
when the cable is terminated inside a clean and dry control panel. In areas of high humidity, use a drying
tube (desiccant) or bellows to prevent water vapor from entering the vent tube. Contact Primex for ordering
information. Never terminate the transmitter cable in a junction box in the wet well.
4. Cable: The PSLT cable is exible; however, the vent tube inside the cable must not be kinked during
installation. Do not bend cable to a radius smaller than 1.5 inches (38 mm). If a liquid tight cord grip is used with
the transmitter cable, do not over tighten. This may cause damage to the cable and restrict the vent tube.
5. Mounting position: The PSLT must be installed in a vertical position with cable on top.
INSTALLATION
MAINTENANCE
• Periodically check the cable and housing for damage.
• Carefully remove excessive buildup on sensor.
• Periodically check the operation and output signal of the transmitter.
• Replace the product immediately if any damage is found or suspected.
• Use only PRIMEX replacement parts.
The PSLT is a loop transmitter (2-wire) designed to operate within a specific voltage range.

4
PUMP
CABLE
CONDUIT
SENSOR
CABLE
CONDUIT
IN-FLOW
DISCHARGE
BACK UP
FLOAT
HIGH LEVEL
BACK UP
FLOAT
LOW LEVEL
LEVEL
TRANSMITTER
WITH
STABILIZING
WEIGHT
PUMP
WARNING:
Keep oats and transmitter clear of pumps, pipes, and motor cables.
Ensure oats and transmitter cannot reach pump suction.
Do not run pump and level sensor cables in the same conduit.

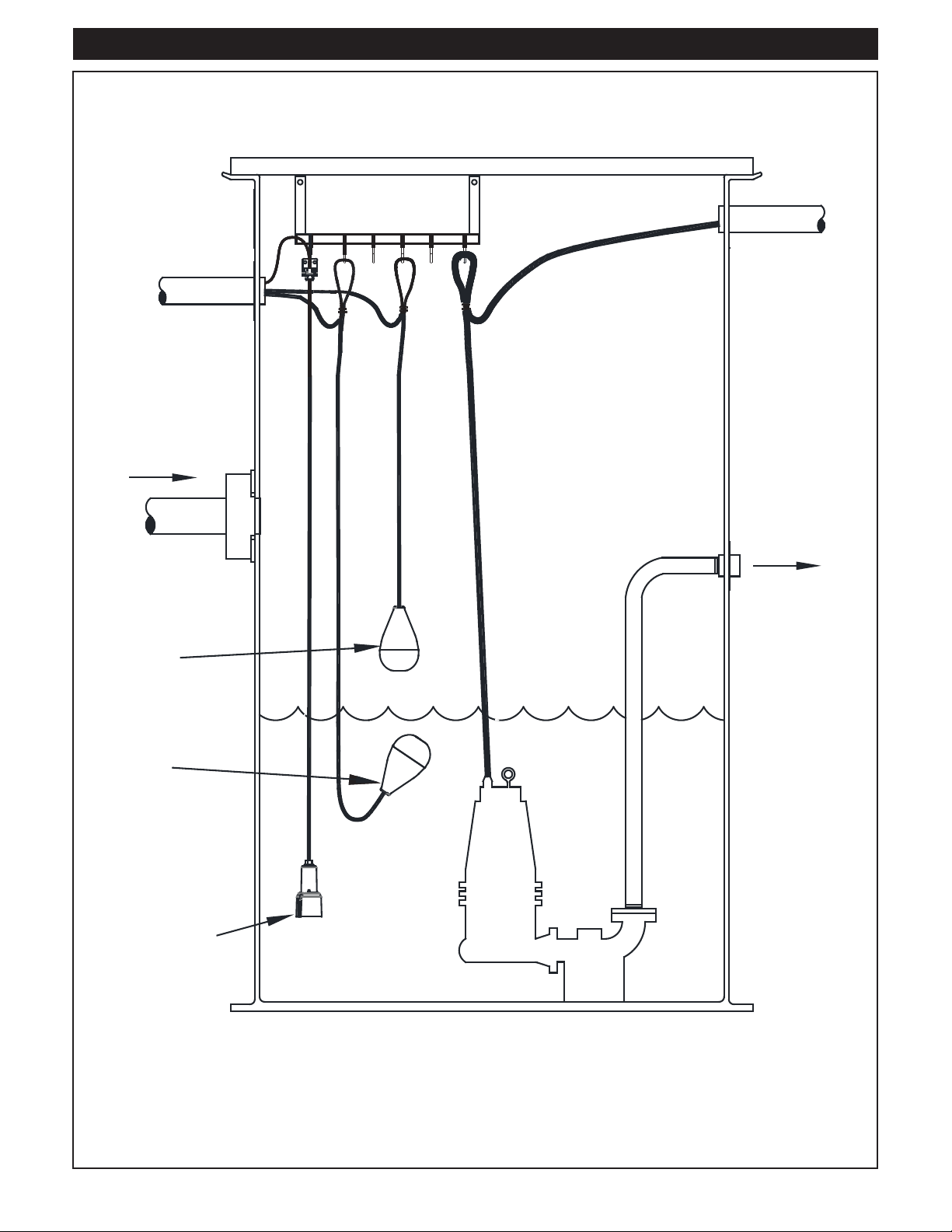

TYPICAL LIFT STATION WITH TRANSMITTER AND FLOAT BACK UP

5
PART NUMBER DESCRIPTION DATE INSTALLED
1050714 PSLT 16.7ftWC with 50ft cable
1050713 PSLT 16.7ftWC with 75ft cable
1050712 PSLT 16.7ftWC with 100ft cable
1050717 PSLT 33.4ftWC with 50ft cable
1050716 PSLT 33.4ftWC with 75ft cable
1050715 PSLT 33.4ftWC with 100ft cable
*Backed by a 2-year limited warranty.
PSLT Analog Input Scaling Table
mA %TRANSMITTER 0-16.7FTWC TRANSMITTER 0-33.4FTWC
Ft (cm) In (mm) Ft (cm) In (mm)
20 100 16.7 (509) 200 (5,090) 33.4 (1,180) 400 (10,180)
16 75 12.5 (382) 150 (3,820) 25 (764) 300 (7,635)
12 50 8.4 (254) 100 (2,540) 17 (508) 200 (5,090)
8 25 4.2 (127) 50 (1,270) 8.5 (254) 100 (2,540)
40 0 (0) 0 (0) 0 (0) 0 (0)
844-4PRIMEX (477-4639)
WWW.PRIMEXCONTROLS.COM
© 2016 SJE-Rhombus®PN 1051390B
PRIMEX®is a trademark of SJE-Rhombus®
Viton® is a trademark of E. I. DuPont de Nemours and Company Corporation
SPECIFICATIONS
• Measuring Ranges: 7.25 PSI (16.7 ftWC) and 14.50 PSI (33.4 ftWC)
• Accuracy: 1% full scale
• Operating Temp: 32-122°F (0-50°C)
• Output: 4-20 mA, loop powered
• Excitation Voltage: 8-32 VDC reverse polarity protection
• Overpressure Protection: 58 PSI (133.6 ftWC)
• IP Rating: IP 68 for permanent submersion
• Wetted Materials:
• Sensor Housing: PVC, 2.00” diameter x 5.62” length (51mm x 143mm)
• Cable Seal: EPDM
• Diaphragm: VITON®, 1.25” diameter (32mm)
• Cable: TPE, 18 AWG - 2 wire shielded with vent tube, 0.3” diameter (8mm)
• Stabilizing Weight: Epoxy coated cast iron, 1.0 lb. (0.45 kg),
2.6” diameter x 2.5” length (66mm x 64mm)

INFORMACIÓN IMPORTANTE
• Aplicaciones: estaciones con bombas aspirantes de aguas residuales y euentes, estaciones de
bombeo de aguas pluviales, sistemas de agua no potable, tanques, pozos húmedos y depósitos.
• Primex® recomienda usar un ltro desecante o fuelles para proteger contra la entrada de humedad en
el tubo de venteo.
• No doblar el cable a un radio de curvatura inferior a 38 mm (1,5 pulgadas) para evitar que se tuerza el tubo
de venteo.
• Durante la instalación, bajar el transmisor lentamente y evitar el impacto con objetos al interior del
pozo húmedo.
• No presionar contra el diafragma del transmisor con objetos puntiagudos.
PESA ESTABILIZADORA
Cada PSLT trae una pesa estabilizadora desmontable. La pesa estabilizadora debe ir sujetada a la
carcasa del transmisor antes de la instalación. Es suciente con apretar usando la mano.
PELIGRO DE CHOQUE ELÉCTRICO
Desconecte el cable de alimentación antes de instalar este
producto o de hacerle mantenimiento. La instalación y el
mantenimiento de este producto deben ser efectuados por
personal idóneo siguiendo las normas aplicables en cuanto a
instalaciones eléctricas y plomería.
PELIGRO DE INCENDIO O EXPLOSIÓN
No utilice este producto con líquidos inama-
bles. No lo instale en lugares peligrosos deni-
dos como tales en el Código Eléctrico Nacional
de Estados Unidos, ANSI/NFPA 70.
De no tomarse estas precauciones, pueden ocasionarse lesiones serias o mortales. Remplazar este producto inmediatamente si el cable del
interruptor está dañado o partido. Este producto debe ser instalado siguiendo el Código Eléctrico Nacional de EE.UU., ANSI/NFPA 70, para evitar la
entrada o acumulación de humedad al interior de la caja del controlador.
TRANSMISORES DE NIVEL SUMERGIBLES
PRIMEX®(PSLT)
INSTRUCCIONES DE INSTALACIÓN
6
30° - 40°
Paso 1 Paso 2
Paso 3 Paso 4

7
SOPORTE DE MONTAJE
El transmisor PLST trae un soporte de montaje en acero inoxidable y un conector de alivio de tensión
para cables.
90°
Paso 1 Paso 2 Paso 3
Paso 4 Paso 5 (opción 1) Paso 5 (opción 2)

8
CONEXIÓN ELÉCTRICA
BLINDAJE: conectar a la terminal
de tierra de la señal (impedancia baja)
ALAMBRE NEGRO: +8 hasta 32 VCC
ALAMBRE BLANCO: 4 - 20 mA
TUBO DE VENTEO
1. Anclaje: en lo posible, instalar el PSLT dentro de un tubo tranquilizador (stilling well) para evitar daños
por impacto. Es apropiado suspender el transmisor sin el tubo tranquilizador de protección siempre y
cuando se tenga mucho cuidado a n de evitar daños al transmisor y al cable. No montar el transmisor en
bombas ni tuberías.
2. Inmersión: el daño del cable produce fallo del transmisor. El cable del PSLT viene cubierto con un
material resistente para minimizar el riesgo de cortes y abrasión. Bajar con cuidado el transmisor al
interior del pozo y comprobar que el cable no entre en contacto con bordes puntiagudos. No dejar caer el
transmisor.
3. Protección contra la condensación: el tamaño del tubo de venteo fue diseñado con el n de
minimizar la entrada de vapor de agua cuando el cable se termina al interior de un panel de control seco
y limpio. En áreas de alta humedad, usar un tubo de secado (desecante) o fuelles para evitar la entrada
de vapor de agua al tubo de venteo. Comunicarse con Primex para la información sobre órdenes de
pedido. Nunca se debe terminar el cable del transmisor en una caja de conexiones en el pozo húmedo.
4. Cable: el cable del PSLT es exible; sin embargo, el tubo de venteo al interior del cable no puede
estar doblado o torcido durante la instalación. No doblar el cable a un radio de curvatura inferior a
38 mm (1,5 pulgadas). Si se usa un conector hermético de alivio de tensión en el cable del transmisor, no
apretarlo demasiado. Esto podría ocasionar daños al cable y restringir el tubo de venteo.
5. Posición de montaje: el PSLT debe ser instalado en posición vertical con el cable en la parte superior.
INSTALACIÓN
MANTENIMIENTO
1. Revisar periódicamente que no haya daños al cable o a la carcasa.
2. Eliminar con cuidado la acumulación excesiva de desechos en el sensor.
3. Vericar periódicamente el funcionamiento y la señal de salida del transmisor.
4. Remplazar el producto inmediatamente si se sospechan o encuentran daños.
5. Usar exclusivamente piezas de repuesto de PRIMEX.
El PSLT es un transmisor de bucle (2 alambres) diseñado para operar dentro de un determinado rango
de voltaje.

9
CONDUCTO
DEL CABLE
DE LA BOMBA
CONDUCTO
DEL CABLE
DEL SENSOR
FLUJO DE ENTRADA
DESCARGA
FLOTADOR
DE RESPALDO
DE NIVEL ALTO
FLOTADOR
DE RESPALDO
DE NIVEL BAJO
TRANSMISOR
DE NIVEL
CON PESA
ESTABILIZADORA
BOMBA
ADVERTENCIA:
Los otadores y el transmisor deben estar alejados de bombas, tuberías y cables de motor.
Asegurarse de que los otadores y el transmisor no alcancen la succión de la bomba.
No operar la bomba ni los cables del sensor de nivel en el mismo conducto.
ESTACIÓN DE BOMBEO CARACTERÍSTICA CON TRANSMISOR Y
FLOTADOR DE RESPALDO

10
NÚMERO DE PARTE DESCRIPCIÓN FECHA DE INSTALACIÓN
1050714
PSLT 16,7ftWC con cable de 50 pies
1050713
PSLT 16,7ftWC con cable de 75 pies
1050712
PSLT 16,7ftWC con cable de 100 pies
1050717
PSLT 33,4ftWC con cable de 50 pies
1050716
PSLT 33,4ftWC con cable de 75 pies
1050715
PSLT 33,4ftWC con cable de 100 pies
*Respaldado con garantía limitada de 2 años.
**ftWC = pies de columnma de agua
Tabla de escalas de entradas analógicas del PSLT
mA %TRANSMISOR 0-16,7FTWC TRANSMISOR 0-33,4FTWC
pies (cm) pulgadas (mm) pies (cm) pulgadas (mm)
20 100 16,7 (509) 200 (5.090) 33,4 (1.180) 400 (10.180)
16 75 12,5 (382) 150 (3.820) 25 (764) 300 (7.635)
12 50 8,4 (254) 100 (2.540) 17 (508) 200 (5.090)
8 25 4,2 (127) 50 (1.270) 8,5 (254) 100 (2.540)
40 0 (0) 0 (0) 0 (0) 0 (0)
+1-844-4PRIMEX (477-4639)
WWW.PRIMEXCONTROLS.COM
© 2016 SJE-Rhombus®PN 1051390B
PRIMEX®es una marca registrada de SJE-Rhombus®
Viton® es una marca registrada de E. I. DuPont de Nemours and Company Corporation
ESPECIFICACIONES
• Rangos de medición: 7,5 PSI (16,7 ftWC) y 14,0 PSI (33,4 ftWC)
• Precisión: 1% de la escala completa
• Temperatura de operación: 0-50 °C (32-122 °F)
• Salida: 4-20 mA, alimentación por bucle
• Tensión de excitación: 8-32 VCC y protección contra inversión de la polaridad
• Protección contra sobrepresión: 58 PSI (133,6 ftWC)
• Grado de protección IP: IP 68 para inmersión permanente
• Materiales en contacto con el agua:
• Carcasa del sensor: PVC, 51 mm de diámetro x 143 mm de longitud (2,00” x 5,62”)
• Sello del cable: EPDM
• Diafragma: VITON®, diámetro de 32 mm (1,25”)
• Cable: TPE, 18 AWG - 2 alambres blindados con tubo de venteo, diámetro de 8 mm (0,3”)
• Pesa estabilizadora: hierro fundido con recubrimiento epóxico, 0,45 kg (1,0 lb)
66 mm de diámetro x 64 mm de longitud (2,6” x 2,5”)

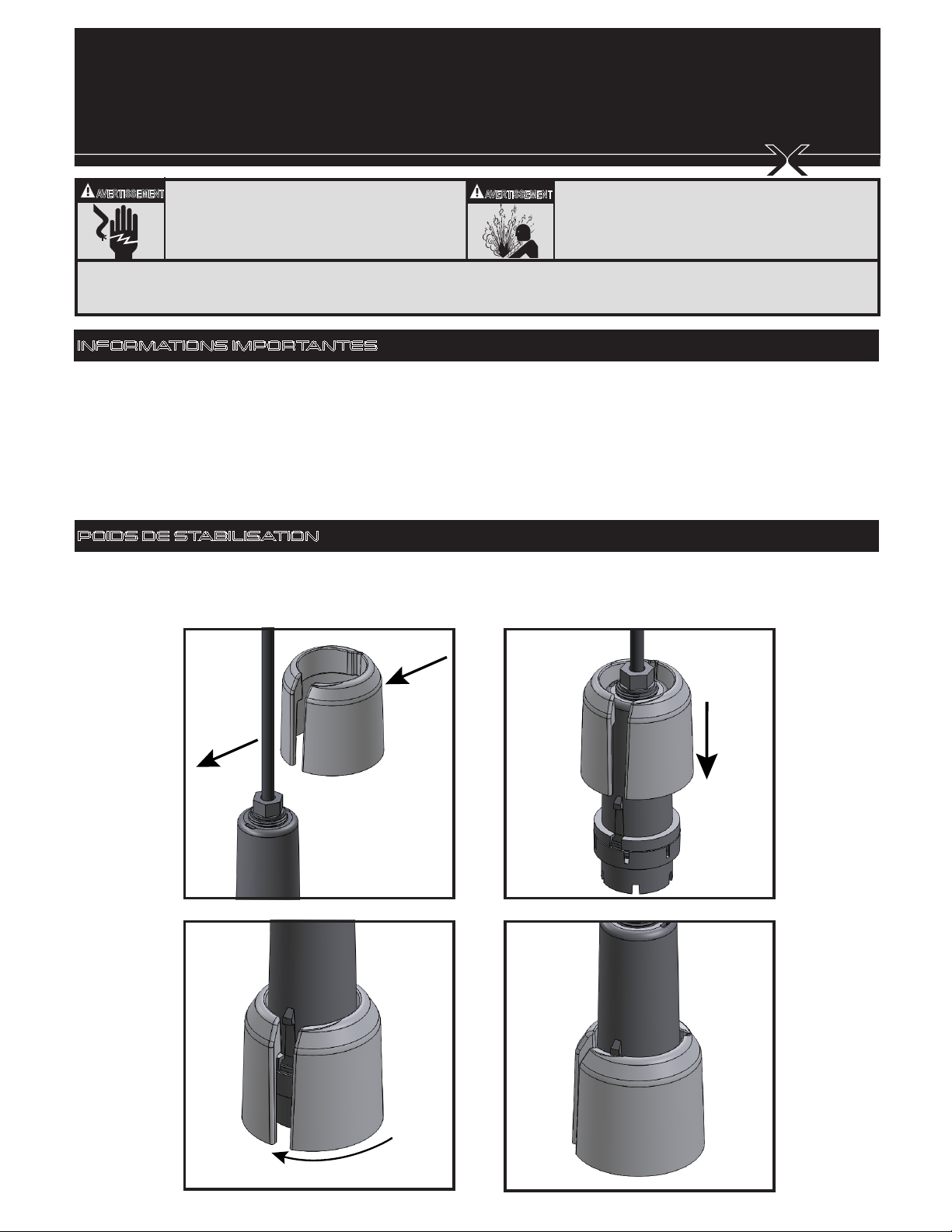

INFORMATIONS IMPORTANTES
• Applications : stations de relèvement d'eaux usées et d'efuents, stations de pompage d'eaux
pluviales, systèmes d'eau non potable, réservoirs, puisards et réservoirs.
• Primex® recommande l'utilisation d'un ltre déshydratant ou de soufets de protection contre
l'inltration de l'humidité dans la tubulure d'aération.
• Ne pas plier le câble en une rayon inférieur à 38 mm (1,5 po) pour éviter de tordre le tuyau d'aération.
• Lors de l'installation, abaisser lentement le transmetteur et éviter de cogner des objets dans le puisard.
• Ne pas appuyer sur le diaphragme du transmetteur avec un objet pointu.
POIDS DE STABILISATION
Chaque PSLT est pourvu d'un poids de stabilisation amovible. Le poids de stabilisation doit être xé au
boîtier du transmetteur avant l'installation. Il suft de le serrer à la main.
DANGER DE CHOC ÉLECTRIQUE
Débrancher l'alimentation avant l’installation ou l’en-
tretien de ce produit. Seul un technicien qualié est
habilité à installer et entretenir ce produit conformé-
ment aux codes électriques nationaux et locaux.
RISQUE D'INCENDIE OU D'EXPLOSION
Ne pas utiliser ce produit avec des liquides inammables.
Ne pas installer ce produit dans des sites dangereux tels
que dénis par le Code Électrique National des États-
Unis, ANSI/NFPA 70.
Suivre scrupuleusement ces précautions pour éviter les risques de blessures graves voire mortelles. Remplacer immédiatement le produit si le câble
est endommagé ou coupé. Ce produit doit être installé en conformité avec le Code électrique national, ANSI/NFPA 70 de manière à empêcher l'humi-
dité de s'inltrer ou de s'accumuler dans les boîtiers, corps de conduit, raccords ou câbles. Une fois le produit installé, conserver ces instructions.
AVERTISSEMENT
AVERTISSEMENT
TRANSMETTEUR DE NIVEAU SUBMERSIBLE
PRIMEX®(PSLT)
INSTRUCTIONS D'INSTALLATION
11
30° - 40°
Étape 1 Étape 2
Étape 3 Étape 4

12
SUPPORT DE MONTAGE
Le transmetteur du PSLT est livré avec un support de montage en acier inoxydable et un serre-câbles.
90°
Étape 1 Étape 2 Étape 3
Étape 4 Étape 5 (option 1) Étape 5 (option 2)

13
RACCORDEMENT ÉLECTRIQUE
BLINDAGE : connecter à la masse
du signal (impédance basse)
FIL NOIR : +8 à 32 Vcc
FIL BLANC : 4 - 20 mA
TUBULURE D'AÉRATION
1. Ancrage : installer le PSLT dans un puits de stabilisation, si possible, an d'empêcher les dommages
dus à un impact. Il est acceptable de suspendre le transmetteur sans puits de stabilisation de protection
à condition de prendre le soin de prévenir les dommages au transmetteur et au câble. Ne pas monter le
transmetteur sur une pompe ou sur la tuyauterie.
2. Immersion : tout dommage au câble risque d'entraîner une défaillance du transmetteur. Le câble
du PSLT est revêtu d'un matériau robuste permettant de réduire au minimum le risque de coupures et
d'éraures. Abaisser avec précaution le transmetteur dans le puits, s'assurer que le câble n'entre pas en
contact avec des arêtes vives. Ne pas laisser tomber le transmetteur.
3. Protection contre la condensation : la taille de la tubulure d'aération est conçue pour minimiser l'inltration
de vapeur d'eau lors du raccordement des bornes du câble à l'intérieur d'un panneau de contrôle propre et sec.
Dans des zones fortement humides, utiliser un tube de séchage (dessicant) ou un soufet pour empêcher la
vapeur d'eau de pénétrer dans la tubulure d'aération. Contacter Primex pour les informations à fournir lors de la
commande. Ne jamais raccorder le câble du transmetteur dans une boîte de jonction à l'intérieur du puisard.
4. Câble : le câble du PSLT est souple ; cependant, il faut éviter de plier la tubulure d'aération à l'intérieur
du câble lors de l'installation. Ne pas plier le câble en un rayon inférieur à 38 mm (1,5 po). Si un serre-câble
étanche à l'eau est utilisé avec le câble du transmetteur, éviter de trop serrer. Cela risquerait d'endommager
le câble et de bloquer la tubulure d'aération.
5. Position de montage : le PSLT doit être installé en position verticale avec le câble sur le dessus.
INSTALLATION
ENTRETIEN
1. Vérier périodiquement l'absence de dommages sur le câble et au câble et à la sonde.
2. Enlever avec précaution les dépôts qui s’accumulent sur la sonde.
3. Vérier régulièrement le fonctionnement et le signal de sortie du transmetteur.
4. En présence de dommages ou en cas de doute, remplacer le produit immédiatement.
5. Utiliser uniquement des pièces de rechange de la marque PRIMEX.
Le PSLT est un transmetteur de boucle (à 2 fils), conçu pour fonctionner dans une plage de tension
spécifique.

14
CONDUIT
DE CÂBLE
DE LA POMPE
CONDUIT
DE CÂBLE
DU CAPTEUR
FLUX ENTRANT
ÉVACUATION
FLOTTEUR
DE SECOURS
HAUT NIVEAU
FLOTTEUR
DE SECOURS
BAS NIVEAU
TRANSMETTEUR
DE NIVEAU
AVEC
POIDS DE
STABILISATION
POMPE
AVERTISSEMENT :
Maintenir les otteurs et le transmetteur à l'écart des pompes, tuyaux et câbles de moteur.
S'assurer que les otteurs et le transmetteur sont sufsamment éloignés de la zone d'aspiration de la pompe.
Ne pas passer le cable de la pompe et le câble du capteur de niveau dans le même conduit.
STATION DE RELÈVEMENT TYPIQUE AVEC TRANSMETTEUR ET
FLOTTEUR DE SECOURS

15
NUMÉRO DE PIÈCE DESCRIPTION DATE D'INSTALLATION
1050714
PSLT 16,7ftWC avec câble de 50 pieds
1050713
PSLT 16,7ftWC avec câble de 75 pieds
1050712
PSLT 16,7ftWC avec câble de 100 pieds
1050717
PSLT 33,4ftWC avec câble de 50 pieds
1050716
PSLT 33,4ftWC avec câble de 75 pieds
1050715
PSLT 33,4ftWC avec câble de 100 pieds
*Épaulé par une garantie limitée de 2 ans.
**ftwC = pied de colonne d’eau
Tableau de mise à l'échelle d'entrée analogique du PSLT
mA %TRANSMETTEUR 0-16.7FTWC TRANSMETTEUR 0-33.4FTWC
Pieds (cm) Pouces (mm) Pieds (cm) Pouces (mm)
20 100 16,7 (509) 200 (5 090) 33,4 (1 018) 400 (10 180)
16 75 12,5 (382) 150 (3 820) 25 (764) 300 (7 635)
12 50 8,4 (254) 100 (2 540) 17 (508) 200 (5 090)
8 25 4,2 (127) 50 (1 270) 8,5 (254) 100 (2 540)
40 0 (0) 0 (0) 0 (0) 0 (0)
844-4PRIMEX (477-4639)
WWW.PRIMEXCONTROLS.COM
© 2016 SJE-Rhombus®PN 1051390B
PRIMEX®est une marque commerciale de SJE-Rhombus®
Viton® est une marque déposée de E. I. DuPont de Nemours and Company Corporation
CARACTÉRISTIQUES TECHNIQUES
• Plages de mesure : 7,25 PSI (16,7 ftWC) et 14,50 PSI (33,4 ftWC)
• Précision : 1% à pleine échelle
• Température de fonctionnement : 0-50 °C (32-122°F)
• Sortie : 4-20 mA, alimentée en boucle
• Tension d'excitation : 8 à 32 V cc, protection contre les inversions de polarité
• Protection contre la surpression : 58 PSI (133,6 ftWC)
• Indice IP : IP 68 pour une immersion permanente
• Matériaux en contact avec l'eau :
• Boîtier du capteur : PVC, 51 mm de diamètre x 143 mm de longueur (2,00 x 5,62 po)
• Étanchéité du câble : EPDM
• Diaphragme : VITON®, diamètre : 32 mm (1,25 po)
• Câble : TPE, 18 AWG - 2 conducteurs blindés avec tubulure d'aération de 8mm (0,3 po) de
diamètre
• Poids de stabilisation : fonte à revêtement époxy 0,45 kg (1,0 livre),
66 mm de diamètre x 64 mm de longueur (2,6 x 2,5 po)

844-4PRIMEX (477-4639)
WWW.PRIMEXCONTROLS.COM
© 2016 SJE-Rhombus®PN 1051390B
PRIMEX®est une marque commerciale de SJE-Rhombus®
Viton® est une marque déposée de E. I. DuPont de Nemours and Company Corporation
NOTES: ________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
16
Table of contents
Languages:
Other Primex Transmitter manuals

Primex
Primex XR PERSONAL SERIES User manual

Primex
Primex XR PERSONAL SERIES User manual

Primex
Primex XR 5 Watt Instruction sheet

Primex
Primex UK SATELLITE TRANSMITTER Operation manual

Primex
Primex XR TIME SYNCHRONIZATION Operation manual

Primex
Primex XR User manual

Primex
Primex 14000 Series Operation manual

Primex
Primex XR User manual
