probst VZ-I User manual

5310.0140
V2
DE /GB
Betriebsanleitung
Versetzzange VZ-I
VZ-I
Operating Instructions
Kerb Stone Handles VZ-I

Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht
eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine
Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der
EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir
Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht
durch den Händler/Importeur organisiert werden kann.
Please note that the product may not be used / put into operation without these operating
instructions in the national language. If you did not receive operating instructions in your national
language with the delivery of the product, please contact us. In countries of the EU / EFTA we will
send them to you free of charge. For countries outside the EU / EFTA, we will be pleased to provide
you with an offer for an operating manual in the national language if the translation cannot be
organised by the dealer/importer.

5310.0140
V2
DE
Betriebsanleitung
Original Betriebsanleitung
Versetzzange VZ-I
VZ-I

EG-Konformitätserklärung
2 / 15
Inhalt
1EG-Konformitätserklärung .................................................................................................................................... 3
2Sicherheit................................................................................................................................................................ 4
2.1 Sicherheitshinweise........................................................................................................................................4
2.2 Begriffsdefinitionen........................................................................................................................................4
2.3 Definition Fachpersonal / Sachkundiger........................................................................................................4
2.4 Sicherheitskennzeichnung ............................................................................................................................. 5
2.5 Persönliche Sicherheitsmaßnahmen .............................................................................................................6
2.6 Schutzausrüstung...........................................................................................................................................6
2.7 Unfallschutz ....................................................................................................................................................6
2.8 Funktions- und Sichtprüfung..........................................................................................................................6
2.8.1 Allgemeines................................................................................................................................................6
2.9 Sicherheit im Betrieb ...................................................................................................................................... 7
2.9.1 Allgemeines................................................................................................................................................ 7
2.10 Trägergeräte / Hebezeuge ............................................................................................................................. 7
2.11 Allgemeines.....................................................................................................................................................8
3Bestimmungsgemäßer Einsatz ............................................................................................................................. 8
3.1 Übersicht und Aufbau ....................................................................................................................................9
3.2 Technische Daten ...........................................................................................................................................9
3.3 Installation .................................................................................................................................................... 10
4Mechanischer Anbau ............................................................................................................................................10
4.1 Einhängeöse / Einhängebolzen.................................................................................................................... 10
4.1.1 Lasthaken und Ketten ............................................................................................................................. 10
4.1.2 Einstecktaschen (optional)...................................................................................................................... 10
4.1.3 Drehköpfe (optional)................................................................................................................................ 11
5Bedienung...............................................................................................................................................................11
5.1 Einstellung des Greifbereichs........................................................................................................................ 11
5.2 Bedienung allgemein..................................................................................................................................... 11
6Wartung und Pflege..............................................................................................................................................12
6.1 Wartung .........................................................................................................................................................12
6.2 Mechanik........................................................................................................................................................12
6.3 Störungsbeseitigung .....................................................................................................................................13
6.4 Reparaturen...................................................................................................................................................14
6.5 Prüfungspflicht ..............................................................................................................................................14
6.6 Hinweis zum Typenschild ..............................................................................................................................15
6.7 Hinweis zur Vermietung/Verleihung von PROBST-Geräten.........................................................................15

EG-Konformitätserklärung
3 / 15
1EG-Konformitätserklärung
Bezeichnung:
Typ:
Bestell-Nr.:
Versetzzange VZ-I
VZ-I
5310.0140
Hersteller:
Probst GmbH
Gottlieb-Daimler-Straße 6
71729 Erdmannhausen, Germany
[email protected]
www.probst-handling.de
Einschlägige Bestimmungen, denen die Maschine entspricht.
2006/42/EG (Maschinenrichtlinie)
Angelehnt an folgende harmonisierte Normen (auszugsweise):
DIN EN ISO 12100
Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung (ISO 12100:2010)
DIN EN ISO 13857
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen u.
unteren Gliedmaßen (ISO 13857:2008).
Dokumentationsbevollmächtigter:
Name: J. Holderied
Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany
Unterschrift, Angaben zum Unterzeichner:
Erdmannhausen, 31.05.2017..........................................................................
(M. Probst, Geschäftsführer)

Sicherheit
4 / 15
2Sicherheit
2.1 Sicherheitshinweise
Lebensgefahr!
Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge.
Gefährliche Situation!
Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden
die Folge sein.
Verbot!
Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder
Sachschäden die Folge.
2.2 Begriffsdefinitionen
Greifbereich:
●gibt die minimalen und maximalen Produktabmaße des Greifgutes an, welche mit diesem
Gerät greifbar sind.
Greifgut (Greifgüter):
●ist das Produkt, welches gegriffen bzw. transportiert wird.
Öffnungsweite:
●setzt sich aus dem Greifbereich und dem Einfahrmaß zusammen.
Greifbereich + Einfahrmaß = Öffnungsbereich
Eintauchtiefe:
●entspricht der maximalen Greifhöhe von Greifgütern, bedingt durch die Höhe der
Greifarme des Gerätes.
Gerät:
●ist die Bezeichnung für das Greifgerät.
Produktmaß:
●sind die Abmessungen des Greifgutes (z.B. Länge, Breite, Höhe eines Produktes).
Eigengewicht:
●ist das Leergewicht (ohne Greifgut) des Gerätes.
Tragfähigkeit (WLL *):
●gibt die höchstzulässige Belastung des Gerätes (zum Anheben von Greifgütern) an.
*= WLL (englisch:) Working Load Limit
2.3 Definition Fachpersonal / Sachkundiger
Installations-, Wartungs-, und Reparaturarbeiten an diesem Gerät dürfen nur vom Fachpersonal oder Sachkundigen
durchgeführt werden!
Fachpersonal oder Sachkundige müssen für die folgenden Bereiche, soweit es für dieses
Gerät zutrifft, die notwendigen beruflichen Kenntnisse besitzen:
●für Mechanik
●für Hydraulik
●für Pneumatik
●für Elektrik

Sicherheit
5 / 15
2.4 Sicherheitskennzeichnung
VERBOTSZEICHEN
Symbol
Bedeutung
Bestell-Nr.:
Größe:

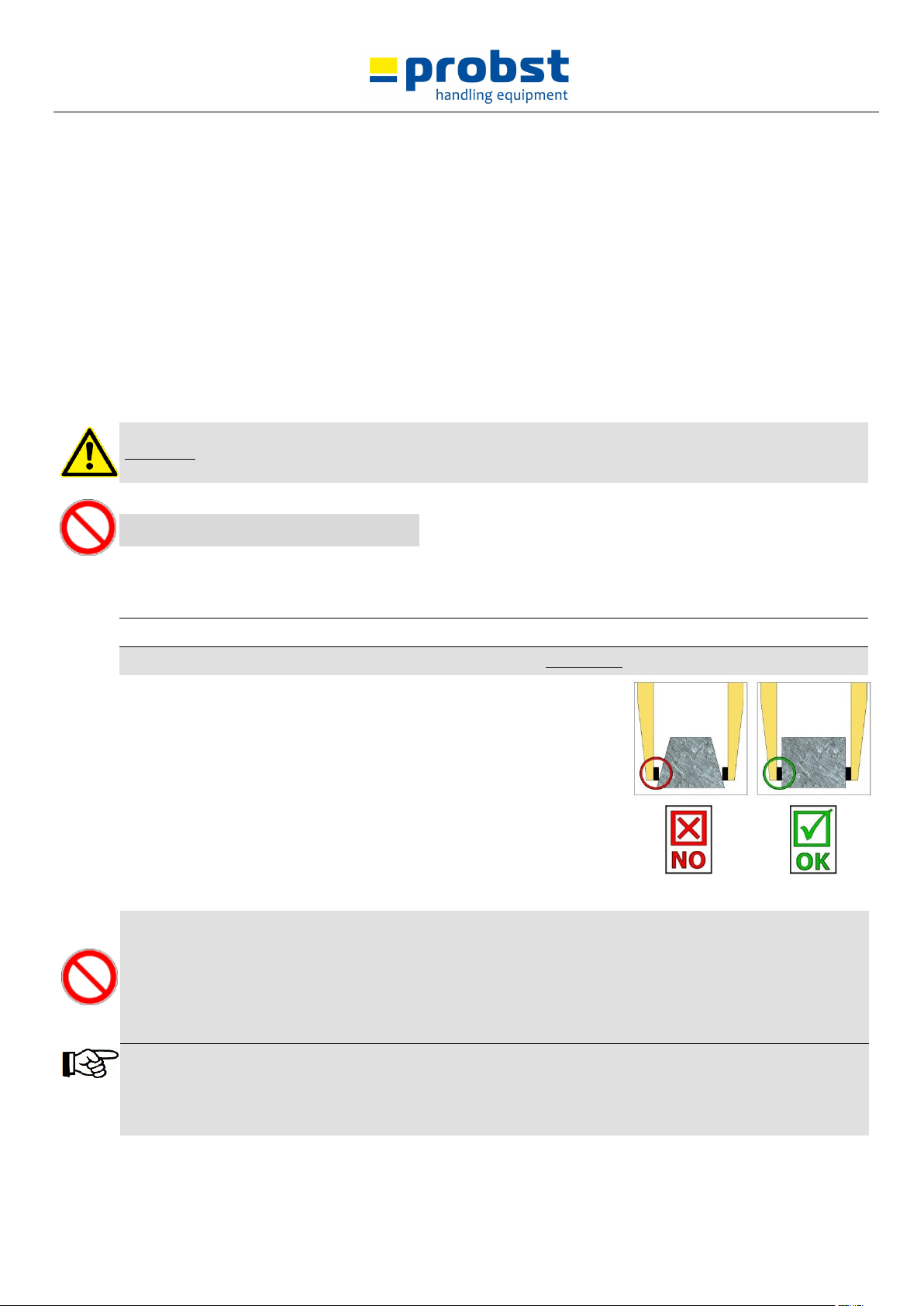

Es dürfen keine konischen Greifgüter gegriffen werden.
2904.0213
2904.0212
2904.0211
30 mm
50 mm
80 mm
Niemals unter schwebende Last treten. Lebensgefahr!
2904.0210
2904.0209
2904.0204
30 mm
50 mm
80 mm
Greifgüter niemals außermittig aufnehmen (stets im
Lastschwerpunkt).
2904.0216
2904.0215
2904.0214
30 mm
50 mm
80 mm
WARNZEICHEN
Symbol
Bedeutung
Bestell-Nr.:
Größe:
Quetschgefahr der Hände.
2904.0221
2904.0220
2904.0107
30 mm
50 mm
80 mm
GEBOTSZEICHEN
Symbol
Bedeutung
Bestell-Nr.:
Größe:
Das manuelle Führen des Gerätes ist nur an den roten Handgriffen
erlaubt.
2904.0227
2904.0226
2904.0225
30 mm
50 mm
80 mm
Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den
Sicherheitsvorschriften gelesen und verstanden haben.
2904.0665
2904.0666
30mm
50 mm
OPTIONAL
Einstecktasche und Gabelstaplerzinken mittels Arretierungsschraube
und Sicherungskette oder Seil sichern.
2904.0223
2904.0222
50 mm
80 mm

Sicherheit
6 / 15
2.5 Persönliche Sicherheitsmaßnahmen
●Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und
verstanden haben.
●Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür
beauftragten und qualifizierten Personen betrieben werden.
●Es dürfen nur Geräte mit Handgriffen manuell geführt werden.
2.6 Schutzausrüstung
Die Schutzausrüstung besteht gemäß den sicherheitstechnischen
Anforderungen aus:
●Schutzkleidung
●Schutzhandschuhe
●Sicherheitsschuhe
2.7 Unfallschutz
●Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern.
●Vorsicht bei Gewitter!
●Arbeitsbereich ausreichend beleuchten.
●Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen.
●Das Arbeiten mit dem Gerät bei Witterungsverhältnissen unter 3 °C (37,5 °F) ist verboten!
Es besteht die Gefahr des Abrutschens der Greifgüter bedingt durch Nässe oder Vereisung.
2.8 Funktions- und Sichtprüfung
2.8.1 Allgemeines
●Das Gerät muss vor jedem Einsatz auf Funktion und Zustand geprüft werden.
●Wartung, Schmierung und Störungsbeseitigung dürfen nur bei stillgelegtem Gerät erfolgen!
●Bei Mängeln, die die Sicherheit betreffen, darf das Gerät erst nach einer kompletten Mängelbeseitigung
wieder eingesetzt werden.
●Bei jeglichen Rissen, Spalten oder beschädigten Teilen an irgendwelchen Teilen des Gerätes, muss sofort
jegliche Nutzung des Gerätes gestoppt werden.
●Die Betriebsanleitung für das Gerät muss am Einsatzort jederzeit einsehbar sein.
●Das am Gerät angebrachte Typenschild darf nicht entfernt werden.
●Unlesbare Hinweisschilder (wie Verbots- und Warnzeichen) sind auszutauschen.

Sicherheit
7 / 15
2.9 Sicherheit im Betrieb
2.9.1 Allgemeines
●Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über
Personen hinweg ist untersagt.
●Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt.
●Der Bediener darf den Steuerplatz nicht verlassen, solange das Gerät mit Ladung belastet ist und muss die
Ladung immer im Blick haben.
●Während des Betriebes ist der Aufenthalt von Personen im Arbeitsbereich verboten! Es sei denn es ist
unerlässlich. Bedingt durch die Art der Geräteanwendung, z.B. durch manuelles Führen des Gerätes (an
Handgriffen).
●Ruckartiges Anheben oder Absenken des Gerätes mit und ohne Last, z.B. auch verursacht durch schnelles
Fahren mit dem Trägergerät/ Hebezeug über unebenes Gelände ist verboten!
Abrutschgefahr des Greifgutes. Unkontrollierte Bewegungen des Gerätes.
●Der Aufenthalt unter schwebender Last ist
verboten. Lebensgefahr!
●Die Güter niemals außermittig aufnehmen (stets im
Lastschwerpunkt), ansonsten Kippgefahr.
●Das Gerät darf nicht geöffnet werden, wenn der
Öffnungsweg durch einen Widerstand blockiert ist.
●Die Tragfähigkeit und Nennweiten des Gerätes
dürfen nicht überschritten werden.
●Festsitzende Lasten nicht mit dem Gerät losreißen.
●Lasten niemals schräg ziehen oder schleifen.
Ansonsten könnten dadurch Teile des Gerätes
beschädigt werden (siehe Abb. A ).
Abb. A
2.10 Trägergeräte / Hebezeuge
●Das eingesetzte Trägergerät / Hebezeug (z.B. Bagger) muss sich in betriebssicherem Zustand befinden.
●Nur beauftragte und qualifizierte Personen dürfen das Trägergerät / Hebezeug bedienen.
●Der Bediener des Trägergerätes / Hebezeuges muss die gesetzlich vorgeschriebenen Qualifikationen erfüllen.
Die maximal erlaubte Traglast des Trägergerätes / Hebezeuges darf unter keinen Umständen überschritten
werden!

Bestimmungsgemäßer Einsatz
8 / 15
2.11 Allgemeines
3Bestimmungsgemäßer Einsatz
Das Gerät (Versetzzange VZ I) ist ausschließlich geeignet zum Greifen und Versetzen von Bordsteinen mit
entsprechender Abmessung und kann mit einem Hebezeug, oder als 2-Mann-Gerät bedient werden.
Dabei ist zu beachten, dass der Greifbereich und die Tragfähigkeit des Gerätes nicht überschritten wird (siehe
„Technische Daten“).
Da beim Greifen von konischen Greifgütern Abgleitgefahr besteht, dürfen mit dem Gerät nur rechtwinklige
Greifgüter gegriffen werden.
ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen.
NICHT ERLAUBTE TÄTIGKEITEN:
Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen
gefährden Leib und Leben und sind deshalb grundsätzlich verboten!!
Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden.
Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt:
●Transport von Menschen und Tieren.
●Transport von Baustoffpaketen, Gegenständen und Materialien, die
nicht in dieser Anleitung beschrieben sind.
●Das Anhängen von Lasten mit Seilen, Ketten o.ä. an das Gerät.
●Greifen von Greifgütern mit Verpackungsfolie, da dabei Abgleitgefahr
besteht.
●Greifen und Transportieren von konischen und runden Greifgütern, da
dabei Abgleitgefahr besteht. (Abbildung rechts) 
●(Steinlagen, die „Füße“, Bäuche“ oder blinde Abstandshalter“ haben.)
●Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz unter
Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen
Bestimmungen u. den der Konformitätserklärung verwendet werden.
●Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten!
●Die am Einsatzort gültigen gesetzlichen Sicherheits- und Unfallvorschriften müssen zusätzlich eingehalten
werden.
Der Anwender muss sich vor jedem Einsatz vergewissern, dass:
●das Gerät für den vorgesehenen Einsatz geeignet ist, sich im ordnungsgemäßen Zustand befindet und die zu
hebenden Lasten für das Heben geeignet sind.
In Zweifelsfällen setzen Sie sich vor der Inbetriebnahme mit dem Hersteller in Verbindung.

Bestimmungsgemäßer Einsatz
9 / 15
3.1 Übersicht und Aufbau
Abb.1
1
Einhängeöse für Kranhaken
4
Greifarme mit Greifbereichsverstellung
2
Handgriff
5
Steckbolzen
3
Greifbacken
3.2 Technische Daten
Typ
Greifbereich W
Eintauchtiefe E
Backenlänge L
Tragfähigkeit
Eigengewicht
VZ I
500 - 1.045 mm
40 mm
100 mm
100 kg
12 kg

Mechanischer Anbau
10 / 15
3.3 Installation
4Mechanischer Anbau
Generell muss das Gerät am Trägergerät/Hebezeug so aufgehängt werden, dass es in jeder Position frei auspendeln kann.
Wird dieses freie Pendeln behindert, können Belastungen auftreten, die zum Bruch/Beschädigungen der Aufhängung
und/oder an Teilen des Gerätes führen können.
4.1 Einhängeöse / Einhängebolzen
Das Gerät ist mit einer Einhängeöse / Einhängebolzen ausgerüstet und kann somit an verschiedenste
Trägergräte/Hebezeuge angebracht werden.
Es ist darauf zu achten, dass die Einhängeöse / Einhängebolzen sicher mit dem Anschlagmittel (Kranhaken,
Schlupf etc.) verbunden ist und nicht abrutschen kann.
Die maximale Traglast des Trägergerätes/Hebezeugs darf durch das Eigengewicht des Gerätes und das
maximale Lastgewicht nicht überschritten werden.
4.1.1 Lasthaken und Ketten
●Das Gerät wird mit einem Lasthaken am Trägergerät/Hebezeug angebracht.
●Es ist darauf zu achten, dass die einzelnen Kettenstränge nicht verdreht oder verknotet sind.
●Bei der mechanischen Installation des Gerätes ist darauf zu achten, dass alle örtlich geltenden
Sicherheitsvorschriften eingehalten werden.
●Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch das Eigengewicht des Gerätes und das
maximale Lastgewicht nicht überschritten werden.
4.1.2 Einstecktaschen (optional)
●Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den
Gabelstapler-Zinken in die Einstecktaschen hinein.
Arretiert diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in
den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen
und um den Gabelträger gelegt werden muss.
●Diese Verbindung muss hergestellt werden, da ansonsten die Einstecktasche beim Staplerbetrieb von den
Gabelstapler-Zinken rutschen kann. UNFALLGEFAHR!
1
Stapler-Zinke
2
Arretierungsschraube
3
Einstecktasche
4
Seil oder Kette

Bedienung
11 / 15
4.1.3 Drehköpfe (optional)
Beim Einsatz von Drehköpfen muss zwingend eine Freilaufdrossel verbaut sein.
Damit ein stoßartiges Beschleunigen und Stoppen der Drehbewegungen ausgeschlossen wird, da diese sonst
das Gerät innerhalb kurzer Zeit beschädigen können.
5Bedienung
5.1 Einstellung des Greifbereichs
●Der angegebene Greifbereich des Gerätes lässt sich durch Umstecken des Steckbolzens verstellen.
●Klappsplint (1) entfernen und Steckbolzen (2) heraus ziehen.
●Greifarme gegeneinander verschieben, bis der gewünschte Greifbereich eingestellt ist.
●Steckbolzen (2) wieder in die dafür vorgesehenen Bohrungen einstecken und mit Klappsplint (1) fixieren.
●Diese Greifbereichsverstellung muss auf beiden Seiten des Gerätes erfolgen, da das Gerät ansonsten schräg
am Hebezeug hängt.
●Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
Abb.2
1
Klappsplint
2
Steckbolzen
5.2 Bedienung allgemein
●Das Gerät wird mittels der Einhängeöse am Hebezeug befestigen und an die gewünschte Position bewegen,
●oder das Gerät wird als 2-Mann-Gerät genutzt.
●Gerät langsam auf das zu transportierende Greifgut (Bordstein) niedersetzten und positionieren.
●Beim Anheben des Gerätes verkanten sich die Greifbacken mit den Seitenflächen des Greifguts und es kann
angehoben werden und an die Absetzposition transportiert werden.
●Beim Transport der Greifguts ruckartige Bewegung vermeiden, da das Greifgut ansonsten sich lösen und
herabfallen könnte.
●Das Gerät kann anschließend abgesetzt werden.
●Mit Hilfe der Handgriffe löst man beim Anheben das Gerät vom Greifgut.

Wartung und Pflege
12 / 15
6Wartung und Pflege
6.1 Wartung
Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in
der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen.
Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung.
Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen!
Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann.
Verletzungsgefahr!!!
6.2 Mechanik
WARTUNGSFRIST
Auszuführende Arbeiten
Erstinspektion nach
25 Betriebsstunden
Sämtliche Befestigungsschrauben kontrollieren bzw. nachziehen
(darf nur von einem Sachkundigen durchgeführt werden).
Alle 50 Betriebsstunden
Sämtliche Befestigungsschrauben nachziehen (achten Sie darauf, dass die
Schrauben gemäß den gültigen Anzugsdrehmomenten der zugehörigen
Festigkeitsklassen nachgezogen werden).
Sämtliche vorhandene Sicherungselemente (wie Klappsplinte) auf einwandfreie
Funktion prüfen und defekte Sicherungselemente ersetzen. 1)
Alle Gelenke, Führungen, Bolzen und Zahnräder auf einwandfreie Funktion prüfen,
bei Bedarf nachstellen oder ersetzen.
Greifbacken (sofern vorhanden) auf Verschleiß prüfen und reinigen, bei Bedarf
ersetzen.
Ober- und Unterseite der Gleitlagerung (sofern vorhanden) bei geöffnetem Gerät
mit einem Spachtel einfetten.
Alle Schmiernippel (sofern vorhanden) mit Fettpresse schmieren.
Mindestens 1x pro Jahr
(bei harten Einsatzbedingungen
Prüfintervall verkürzen)
Kontrolle aller Aufhängungsteile, sowie Bolzen und Laschen. Prüfung auf Risse,
Verschleiß, Korrosion und Funktionssicherheit durch einen Sachkundigen.
1)

Wartung und Pflege
13 / 15
6.3 Störungsbeseitigung
STöRUNG
URSACHE
BEHEBUNG
Die Klemmkraft ist nicht
ausreichend, die Last rutscht ab.
(optional)
Die Greifbacken sind abgenutzt
Greifbacken erneuern
(optional)
Traglast ist größer als zulässig
Traglast reduzieren
(Greifbereichs-Einstellung)
(optional)
Es ist die falsche Greifbereich
eingestellt
Greifbereich entsprechend der
zu transportierenden Güter
einstellen.
(Material-Eigenschaften)
Die Materialoberfläche ist
verschmutzt oder der Baustoff
ist nicht für dieses Gerät
geeignet / zulässig.
Materialoberfläche prüfen oder
Rücksprache mit Hersteller, ob
Baustoff für dieses Gerät
zulässig ist.
Das Gerät hängt schief
Die Zange ist einseitig belastet
Last symmetrisch verteilen
(Greifbereichs -Einstellung)
(optional)
Der Greifbereich ist nicht
symmetrisch eingestellt
Einstellung des Greifbereichs
prüfen und korrigieren.
Wechselautomatik funktioniert
nicht
Mechanik (optional)
Wechselautomatik funktioniert
nicht
Wechselautomatik mit
Dampfstrahler reinigen.
Wechselautomatik ölen (niemals
fetten).
Fehlschaltung korrigieren (
siehe Kapitel „Darstellung der
Wechselautomatik“).
Einsatz der Wechselautomatik
austauschen.

Wartung und Pflege
14 / 15
6.4 Reparaturen
●Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und
Fähigkeiten besitzen.
●Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt
werden.
6.5 Prüfungspflicht
●Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen
geprüft und festgestellte Mängel sofort beseitigt werden (siehe BGR 500).
●Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu
beachten!
●Diese Prüfplaketten können bei uns bezogen werden. (Bestell-Nr.: 2904.0056+Tüv-Aufkleber mit
Jahreszahl)
●Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette
„SICHERHEITSPRÜFUNG“ gut sichtbar anzubringen.
Die Sachkundigenprüfung ist unbedingt zu dokumentieren!
Gerät
Jahr
Datum
Sachkundiger
Firma

Wartung und Pflege
15 / 15
6.6 Hinweis zum Typenschild
Gerätetyp, Gerätenummer und Baujahr sind wichtige Angaben zur Identifikation des Gerätes. Sie sind bei
Ersatzteilbestellungen, Gewährleistungsansprüchen und sonstigen Anfragen zum Gerät stets mit anzugeben.
Die maximale Tragkraft gibt an, für welche maximale Belastung das Gerät ausgelegt ist.
Die maximale Tragkraft darf nicht überschritten werden.
Das im Typenschild bezeichnete Eigengewicht ist bei der Verwendung am Hebezeug/Trägergerät (z.B. Kran,
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen.
Beispiel:
6.7 Hinweis zur Vermietung/Verleihung von PROBST-Geräten
Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original
Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist
zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!

Wartungsnachweis
Garantieanspruch für dieses Gerät besteht nur bei Durchführung der vorgeschriebenen
Wartungsarbeiten (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns
übermittelt werden 1). 1) per E-Mail an: [e-mail] / per Fax oder Post
Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Gerätetyp: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Artikel-Nr.: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Geräte-Nr.: _ _ _ _ _ _ _ _ _ _ _ _
Baujahr: _ _ _ _
Wartungsarbeiten nach 25 Betriebsstunden
Datum:
Art der Wartung:
Wartung durch Firma:
Stempel
………………………………………………………………
Name Unterschrift
Wartungsarbeiten alle 50 Betriebsstunden
Datum:
Art der Wartung:
Wartung durch Firma:
Stempel
………………………………………………………………
Name Unterschrift
Stempel
………………………………………………………………
Name Unterschrift
Stempel
………………………………………………………………
Name Unterschrift
Wartungsarbeiten 1x jährlich
Datum:
Art der Wartung:
Wartung durch Firma:
Stempel
………………………………………………………………
Name Unterschrift
Stempel
………………………………………………………………
Name Unterschrift
