MANUALE UTENTE – USER’S MANUAL
SCOOPSCAN 575ECN
PLSC575ECN
Rev. 09/2006

2
INDICE
DESCRIZIONE........................................................................................................... 3
SPECIFICHE TECNICHE........................................................................................... 3
ISTRUZIONI DI SICUREZZA...................................................................................... 4
ACCESSORI COMPRESI NELL’IMBALLO ................................................................ 4
ISTRUZIONI PER L’INSTALLAZIONE........................................................................ 4
ISTRUZIONI OPERATIVE.......................................................................................... 5
CANALI....................................................................................................................... 7
TABLE OF CONTENTS
DESCRIPTION........................................................................................................... 8
TECHNICAL SPECIFICATION................................................................................... 8
SAFETY INSTRUCTIONS.......................................................................................... 9
ACCESSORIES SHIPPED TOGETHER WITH THE MACHINE................................. 9
INSTALLATION INSTRUCTIONS .............................................................................. 9
OPERATION INSTRUCTIONS................................................................................. 10
CONTROL CHANNELS............................................................................................ 12

3
DESCRIZIONE
Grazie per aver scelto lo scanner PLSC575ECN Scoopscan Proel.
Per salvaguardare la Vostra sicurezza ed utilizzare l’apparecchio nella maniera più
corretta, leggere attentamente questo manuale ed osservare scrupolosamente le
indicazioni riportate.
Questo apparecchio adotta elevati standard costruttivi e un efficiente sistema ottico che
genera un fascio di luce molto preciso e luminoso.
Questo apparecchio è particolarmente adatto per l’uso in teatri, spettacoli, show ed
eventi speciali.
Dotato di funzione strobo, prisma, effetto wash, 5 gobo rotanti e di 7 colori + bianco, è
comandabile dal sistema standard DMX 512.
SPECIFICHE TECNICHE
• Alimentazione: AC 230V / 50Hz (AC 120V / 60Hz USA)
• Lampada: OSRAM HMI 575GS
• Resistenza di isolamento: > 2MΩ
• Numero di canali: 8 canali DMX
• Segnale di controllo: DMX 512
• Temperatura colore: 3200K – 6000K
• Effetto Colore : 4 colori + bianco.
• Gobo: 5 gobo rotanti + bianco
• Strobo: regolabile da 1 a 7 flash al secondo
• Angoli di scansione: 150° Pan – 110° Tilt
• Angolo fascio: 15°
• Dimensioni (mm): 960×400×230
• Peso (kg): 31

4
ISTRUZIONI DI SICUREZZA
130
High Temperature LampAvoid Current-Passing
• Interpellare un servizio di assistenza qualificato per effettuare la manutenzione
sull’apparecchio
• Assicurarsi che l’apparecchio non sia collegato all’alimentazione prima di
installare la lampada o movimentare lo stesso
• Non utilizzare tensione di alimentazione o tipo di lampada diversi da quelli
indicati
• Durante l’utilizzo del faro, si potrebbero generare elevate temperature . Non
porre vicino l’apparecchio oggetti infiammabili o esplosivi, non toccare la testa
del faro direttamente con le mani
• Assicurarsi che la distanza del faro da tutti gli altri oggetti sia almeno di mt. 1
• Non guardare direttamente la lampada, ciò potrebbe provocare danni agli occhi.
ACCESSORI COMPRESI NELL’IMBALLO
• Proiettore (pz.1)
• Cavo XLR (pz.1)
• Manuale di istruzioni (pz.1)
• Staffa per ancoraggio (pz.1)
ISTRUZIONI PER L’INSTALLAZIONE
Questo prodotto è adatto per uso interno, la massima temperatura dell’ambiente
all’interno del quale deve operare deve essere inferiore a 35°C.
Le persone addette all’installazione, al funzionamento ed alla manutenzione del
prodotto, devono avere familiarità con le caratteristiche degli apparecchi per
illuminazione, prima che essi possano intraprendere le varie operazioni
sull’apparecchio stesso. La maggior parte dei danni derivano da azioni non corrette,
derivanti dalla non familiarità con le caratteristiche dei proiettori.
Prima di utilizzare per la prima volta il prodotto, aprire l’imballo per accertarsi che

5
non ci siano danni provocati durante il trasporto.
Prima di sostituire la lampada, assicurarsi che l’apparecchio sia scollegato dalla rete e
che la lampada si sia raffreddata (la temperatura della stessa può raggiungere i
200°C).
Svitare le griglie di protezione della lampada. Aprire il coperchio dell’alloggiamento e
sostituire la lampada. Prestare attenzione a non toccare la superficie della nuova
lampada.
Installare l’apparecchio in una zona aerata. Assicurarsi che le ventole funzionino
correttamente e che le griglie di aerazione siano libere. Lo Scoopscan 575ECN utilizza
un fusibile di sicurezza 5A / 250V. Utilizzare un fusibile con le stesse caratteristiche.
ISTRUZIONI OPERATIVE
Lo Scoopscan 575ECN adotta il protocollo internazionale DMX-512 standard. Per
installazioni dove il cavo di segnale deve percorrere lunghe distanze o dove vi sono
disturbi elettrici, per esempio in discoteca, è consigliato l’uso di una terminazione DMX.
Il terminatore DMX è semplicemente un connettore XLR con collegato ad esso una
resistenza da 120Ω(Ohm) tra i piedini dei segnali + e -.
E’ possibile controllare diversi fari tramite una centralina di controllo, seguendo le
indicazioni riguardanti il settaggio dei canali, riportate in appendice 2.
Lo Scoopscan 575ECN dispone di un gruppo di switch di cui gli ultimi 3 sono funzionali
in quanto servono a regolare la velocità di regolazione dei gobo e ad invertire il verso
dei movimenti PAN e TILT.

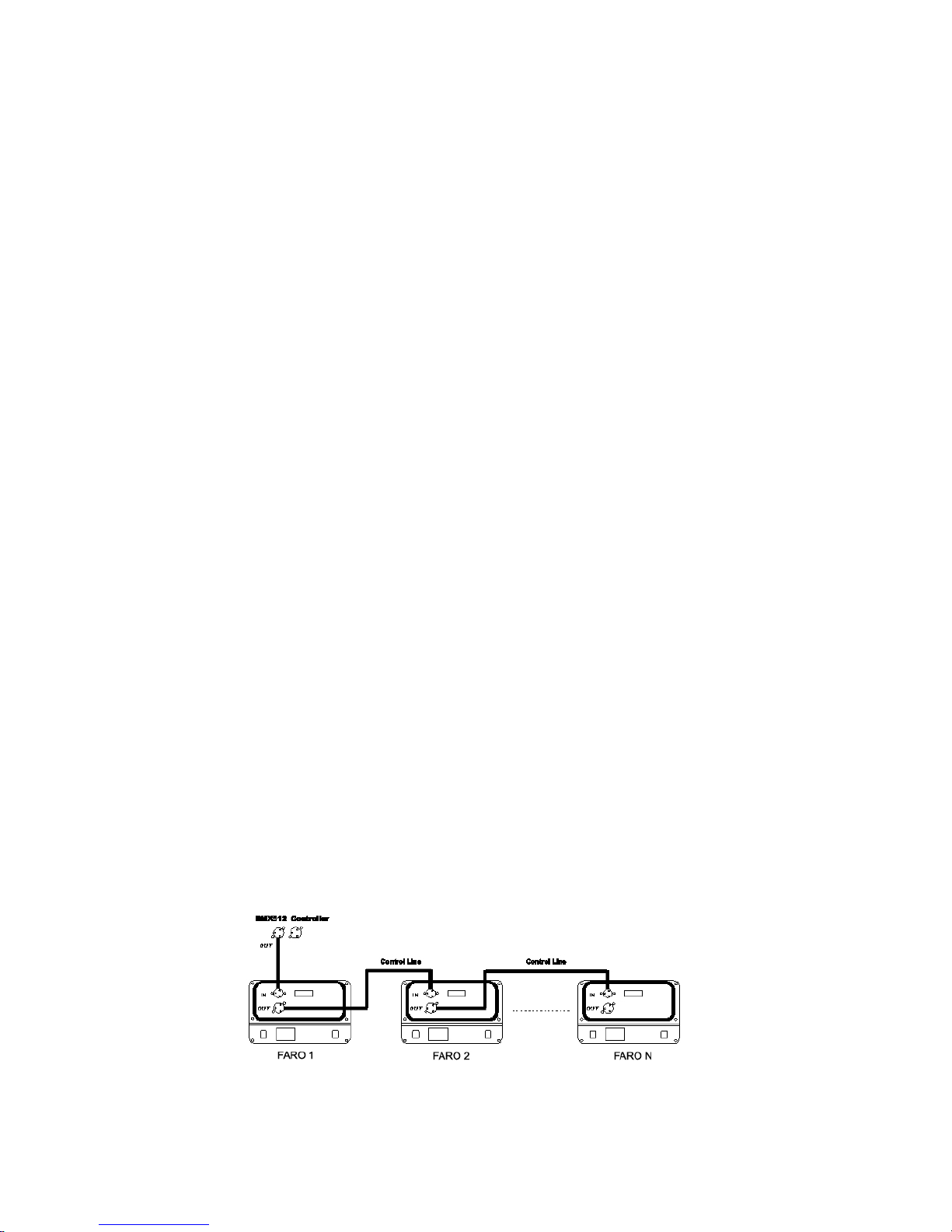

Utilizzare un cavo XLR-XLR, per connettere l’uscita DMX della consolle all’ingresso
DMX del primo proiettore. Connettere l’uscita DMX del primo proiettore all’ingresso del
secondo e così via fino a che tutti gli apparecchi risultano connessi.
Lo Scoopscan 575ECN utilizza una connessione DMX a 3 poli. Se la centralina di

6
controllo utilizza connettori a 5 poli, sarà necessario un cavo adattatore 5/3 poli, come
indicato nell’appendice 1
La lampada raggiunge il suo pieno regime dopo 5-10 minuti dall’accensione. Per
questo, una volta che si è spento il proiettore, è opportuno aspettare almeno 10 minuti
prima di poterlo riaccendere.
All’accensione l’apparecchio effettuerà un reset, dopo il quale sarà operativo.
Non scuotere l’apparecchio quando è in funzione.

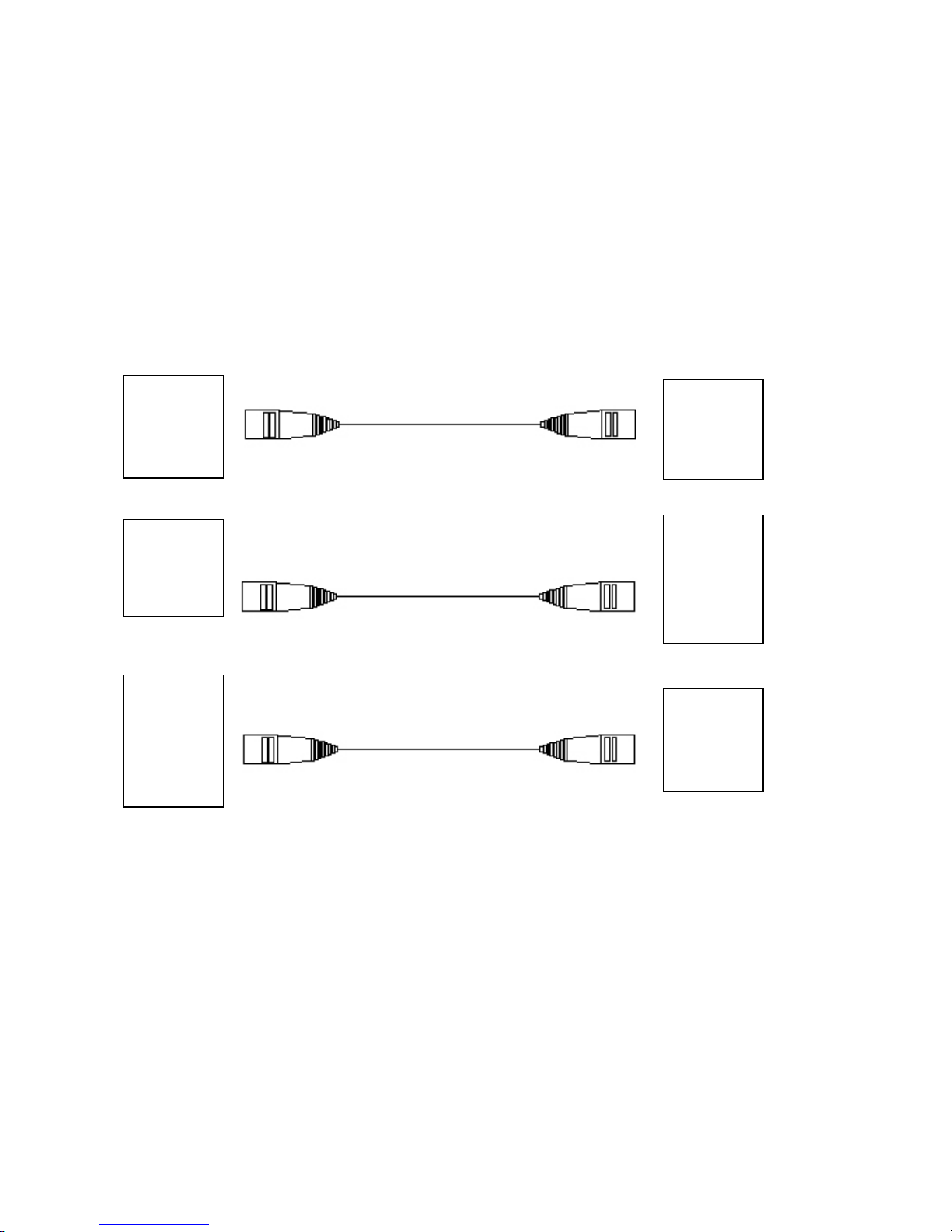

APPENDICE 1: Cavo adattatore XLR 5 poli – 3 poli
3 poli (maschio)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
3 poli (femmina)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
5 poli (femmina)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale –
PIN4: ----
PIN5: ----
3 poli (maschio)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
5 poli (maschio)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale –
PIN4: ----
PIN5: ----
3 poli (femmina)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -

7
CANALI
Lo Scoopscan 575ECN dispone di 8 canali DMX come segue:
CANALE Valore DMX Descrizione controllo
STROBO 0 – 137 Strobo
1
DIMMER 138 - 255 Dimmer lineare
2 GOBO 0 - 255 Selezione tra 5 gobo
COLOR 0 - 137 Selezione tra 4 colori + bianco
3
RAINBOW 138 - 255 Scorrimento da lento a veloce di tutti i colori
4 ROTAZIONE
GOBO 0 - 255 Rotazione gobo con regolazione della velocità e del verso di rotazione
PRISMA 0 - 127 Selezione effetto prisma;
5 FILTRO
TEMPERATURA 128-255 Selezione effetto lampada alogena/ a scarica
6 VELOCITÀ 0 - 255 Velocità di regolazione movimento asse X e Y
7 PAN 0-255 Da 0° a 150°
8 TILT 0-255 Da 0° a 110°
APPENDICE 2: Settaggio canali DMX
N°
proiettore
Canale DMX
start Switch ON
1 1 1
2 9 1-4
3 17 1-5
4 25 1-4-5
5 33 1-6
6 41 1-4-6
7 49 1-5-6
8 57 1-4-5-6

8
DESCRIPTION
Thank you for selecting Proel Scoopscan 575ECN. In order to ensure your safety and
use the light properly, please read this menu carefully and observe the rules strictly.
This Scoopscan 575ECN adopts an advanced processing and an efficiency optical
system to generate high precision and very bright beam.
This unit is a good choice for TV station, theatre, disco and show room.
TECHNICAL SPECIFICATION
- Rated Voltage: AC 230V / 50Hz (AC 120V / 60Hz USA)
- Lamp: OSRAM HMI 575GS
- Insulation resistance: > 2MΩ
- Number of channels: 8
- Control signal: DMX 512
- Color temperature: 3200K, 6000K
- Colour effect: 4 colors + white
- Gobo effects: 5 rotating gobos + white
- Strobe flash: 1-7 flash/second
- Angle of beam: 15°
- Dimmer: linear 0-100%
- Scanning angle: 150° Pan – 110° Tilt
- Dimensions: 960 x 400 x 230
- Net weight (Kg): 31

9
SAFETY INSTRUCTIONS
130
High Temperature LampAvoid Current-Passing
• Inquiry a qualified maintainer before you maintain the product.
• Make sure the light power off before you install the lamp or move the equipment.
• Don’t use the different power voltage or different kinds of lamp.
• During use this light, it may generate high temperature to cause danger. Please
don’t put any inflammable or explosive material near the equipment, don’t touch
the light directly by hand.
• Make sure the distance of the equipment and is over 1 meter
• Don’t look at the lamp directly to avoid eyes injury
ACCESSORIES SHIPPED TOGETHER WITH THE MACHINE
• Scoopscan 575ECN (1 pc)
• XLR cable (1 pc)
• User manual (1 pc)
• Fasten knob, washer for fly ring 2 set
INSTALLATION INSTRUCTIONS
• This product is fit to be used indoors, its ambient operating temperature lower
than 35°C.
• People assigned to install, operate and maintain the product must familiarize
themselves with the performance of the light fixture before they begin the
operations. Most damages result from incorrect operations arising out of
unfamiliarity with the performance of the product.
• Before the product begins to be used for the first time, please open the package
to check if there are any damages caused during transportation
• Before replace the lamp, please make sure the power have been cut off, and
wait until the light cool down (the temperature of the lamp can reach 200°C or
more).

10
• Unscrew the four lamp’s protection grids
• Open the lamp lid , and replace the lamp . Be care not to touch the surface of
the new lamp.
• Close the lid.
• Install the light fixture in a place that is well ventilated. Pay attention to checking
if the fan and fan net are smooth.
• The Scoopscan 575ECN uses the 5A / 250V safety fuse. Please use a fuse with
the same specification.
OPERATION INSTRUCTIONS
Scoopscan 575ECN adopts international standard DMX-512 signal, multiple lights can
be controlled by the controller due to use the channel setting (the details are listed in
Appendix 2).
For all installation, having long signal cables or in the presence of electrical noise, for
example a discotheque, it is recommended practice to use a DMX terminator: this assist
in preventing corruption of the digital control signal by external noise. The DMX
terminator is simply an XLR connector with a 120Ω(Ohm) resistor connected across
pins of + and – signals.
The Scoopscan 575ECN uses core XLR outlet (plug). A transfer line from 5 core to 3
core will be needed if the controller you use is 5 core outlet (plug). (Please refer to
Appendix 1).
The lamp reaches its full power after 5 - 10 minutes since you powered on the unit. For
this reason, once you switched off the lamp, you must wait at least 10 minutes before
switching on the lamp one more time.
When power is on, the equipment will undertake self-examination, and can undertake
operation after the self-examination is finished.
Please don’t shake the equipment when it is in operation.

11
APPENDIX 1: The transformation between 3 core and 5 core XLR plug
3 pin (male)
PIN1: GND
PIN2: Signal +
PIN3: Signal -
3 pin (female)
PIN1: GND
PIN2: Signal +
PIN3: Signal -
5 pin (female)
PIN1: GND
PIN2: Signal +
PIN3: Signal –
PIN4: ----
PIN5: ----
3 pin (male)
PIN1: GND
PIN2: Signal +
PIN3: Signal -
5 pin (male)
PIN1: GND
PIN2: Signal +
PIN3: Signal –
PIN4: ----
PIN5: ----
3 pin (female)
PIN1: GND
PIN2: Si
g
nal +

12
CONTROL CHANNELS
The Scoopscan 575ECN uses international standard DMX512 signal. There are 8
control channels and the detailed information of control is as follow:
CHANNEL DMX Value Control description
STROBO 0 – 137 Strobo
1
DIMMER 128 - 255 Dimmer lineare
2 GOBO 0 - 255 Setting between 5 gobos
COLOR 0 – 137 Setting between 4 colors + white
3
RAINBOW 138 - 255 Color scrolling from slow to fast; rainbow effect
4 GOBO 0 - 255 Rotating gobos and speed adjustment
PRISMA 0 – 127 Setting prism; color temperature setting
5 TEMPERATURE
FILTER 128 - 255 Setting halogen lamp / discharge lamp effect
6 VELOCITÀ 0 - 255 Speed adjustment for X and Y axis
7 PAN 0-255 0° - 150°
8 TILT 0-255 0° - 110°
APPENDIX 2: DMX-512 channel settings
Projector
number
DMX starting
channel Switch ON
1 1 1
2 9 1-4
3 17 1-5
4 25 1-4-5
5 33 1-6
6 41 1-4-6
7 49 1-5-6
8 57 1-4-5-6

PROEL S.p.A.
(World Headquarters – Factory)
Via alla Ruenia 37/43
64027 Sant’Omero (TE) – Italy
Tel. [phone]
Fax. [phone]
e-mail: [email protected]m
www.proelgroup.com
