PROEL SW110A V2 User manual

SW110A V2
subwoofer
USER MANUAL
MANUALE D'USO

FCC COMPLIANCE NOTICE
This device complies with part 15 of the FCC rules. Operaon is subject to the following two condions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operaon.
CAUTION: Changes or modificaons not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to provide reasonable protecon against harmful interference in
a residenal installaon. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instrucon manual, may cause harmful interference to radio communicaons.
However, there is no guarantee that interference will not occur in a parcular installaon. If this equipment does
cause harmful interference to radio or television recepon, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separaon between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of
its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this
from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources. Household users should
contact either the retailer where they purchased this product, or their local government office, for details of where and how they can
take this item for environmentally safe recycling. Business users should contact their supplier and check the terms and condions of the
purchase contract. This product should not be mixed with other commercial wastes for disposal.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated
“dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constute a risk of electric shock to persons.
The exclamaon point within an equilateral triangle is intended to alert the user to the presence of important operang and maintenance
(servicing) instrucons in the literature accompanying the appliance.
The informaon contained in this publicaon has been carefully prepared and checked. However no responsibility will be taken for any errors. All
rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely without wrien consent being obtained
in advance from PROEL. PROEL reserves the right to make any aesthec, funconal or design modificaon to any of its products without any prior
noce. PROEL assumes no responsibility for the use or applicaon of the products or circuits described herein.
Il marchio riportato sul prodoo o sulla documentazione indica che il prodoo non deve essere smalto con altri rifiudomesci al
termine del ciclo di vita. Per evitare eventuali danni all’ambiente si invita l’utente a separare questo prodoo da altri pi di rifiue di
riciclarlo in maniera responsabile per favorire il riulizzo sostenibile delle risorse materiali. Gli utendomesci sono invitaa contaare
il rivenditore presso il quale è stato acquistato il prodoo o l’ufficio locale preposto per tue le informazioni relave alla raccolta
differenziata e al riciclaggio per questo po di prodoo. Gli uten
aziendali sono invitaa contaare il proprio fornitore e verificare i
termini e le condizioni del contrao di acquisto. Questo prodoo non deve essere smalto unitamente ad altri rifiucommerciali.
Il simbolo del lampo con freccia in un triangolo equilatero intende avverre l'ulizzatore per la presenza di "tensioni pericolose" non isolate
all'interno dell'involucro del prodoo, che possono avere una intensità sufficiente a costuire rischio di scossa elerica alle persone.
Il punto esclamavo in un triangolo equilatero intende avverre l'ulizzatore per la presenza di importanistruzioni per l'ulizzo e la
manutenzione nella documentazione che accompagna il prodoo.
Le informazioni contenute in questo documento sono state aentamente redae e controllate. Tuavia non è assunta alcuna responsabilità per
eventuali inesaezze. Tui dirisono riservae questo documento non può essere copiato, fotocopiato, riprodoo per intero o in parte senza
previo consenso scrio della PROEL. PROEL si riserva il dirio di apportare senza preavviso cambiamene modifiche esteche, funzionali o di
design a ciascun proprio prodoo. PROEL non assume alcuna responsabilità sull’uso o sull’applicazione dei prodoo dei circuiqui descri.

3
INDEX
TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . 4
FREQUENCY RESPONSE . . . . . . . . . . . . . . . . . . . . . 4
DIMENSIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
CONTROL PANEL (FIG.1) . . . . . . . . . . . . . . . . . . . . . 6
CONNECTIONS (FIG.2) . . . . . . . . . . . . . . . . . . . . . . 6
CONFIGURATIONS (FIG.3) . . . . . . . . . . . . . . . . . . . 7
SAFETY AND PRECAUTIONS . . . . . . . . . . . . . . . . . . 8
IN CASE OF FAULT . . . . . . . . . . . . . . . . . . . . . . . . . . 8
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . 8
CE CONFORMITY. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
PACKAGING, SHIPPING AND COMPLAINT . . . . . . . 9
WARRANTY AND PRODUCTS RETURN . . . . . . . . . . 9
INSTALLATION AND DISCLAIMER . . . . . . . . . . . . . . 9
POWER SUPPLY AND MAINTENANCE . . . . . . . . . . 9
GENERAL INFORMATION . . . . . . . . . . . . . . . . . . . 10
INSTRUCTIONS ( FIG. 1 / 2 / 3 ) . . . . . . . . . . . . . . 10
INDICE
SPECIFICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . 4
RISPOSTA IN FREQUENZA. . . . . . . . . . . . . . . . . . . . 4
DIMENSIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
ACCESSORI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
PANNELLO DI CONTROLLO (FIG.1) . . . . . . . . . . . . . 6
CONNESSIONI (FIG.2) . . . . . . . . . . . . . . . . . . . . . . . 6
CONFIGURAZIONI (FIG.3). . . . . . . . . . . . . . . . . . . . 7
AVVERTENZE PER LA SICUREZZA . . . . . . . . . . . . . 12
IN CASO DI GUASTO . . . . . . . . . . . . . . . . . . . . . . . 12
PROBLEMATICHE COMUNI. . . . . . . . . . . . . . . . . . 12
CONFORMITÀ CE. . . . . . . . . . . . . . . . . . . . . . . . . . 13
IMBALLAGGIO, TRASPORTO E RECLAMI . . . . . . . 13
GARANZIE E RESI . . . . . . . . . . . . . . . . . . . . . . . . . 13
INSTALLAZIONE E LIMITAZIONI D’USO. . . . . . . . . 13
ALIMENTAZIONE E MANUTENZIONE . . . . . . . . . . 13
INFORMAZIONI GENERALI . . . . . . . . . . . . . . . . . . 14
ISTRUZIONI (FIG. 1 / 2 / 3) . . . . . . . . . . . . . . . . . . 14

4
MODEL SW110A V2 MODELLO SW110A V2
System type Band pass enclosure subwoofer Sistema Band pass subwoofer
Loudspeaker 10” woofer with 2x 2.5"VC Altoparlante woofer 10" - 2x 2.5" VC
Frequency Response 46 Hz - 160 Hz Risposta in Frequenza 46 Hz - 160 Hz
Crossover Frequency 125 / 160 Hz
LP:24 dB/oct. - HP:12 dB/oct.
Frequenza Incrocio 125 / 160 Hz
PB:24 dB/oct. - PA:12 dB/oct.
Max SPL at 1mt (peak) 116 dB SPL max a 1m (picco) 116 dB
Total peak power 500 W Potenza max di picco 500 W
Amplifier Cont.Power 250 W Potenza Connua Ampl.. 250 W
Amplifier Type Class D Tipo amplificazione Classe D
Power Supply type SMPS Tipo alimentazione SMPS
Input Impedance 30 kohm balanced
15 kohm unbalanced
Impedenza ingresso 30 kohm bilanciato
15 kohm sbilanciato
Input Sensivity +4 dBu Sensibilità ingresso +4 dBu
Controls LEVEL, 125/160 FILTER, PHASE, GND liControlli LEVEL, 125/160 FILTER, PHASE, GND li
Connectors LINE: Combo XLR-F / JACK
OUTPUT: XLR-M
LINK: XLR-M
Conneori LINE: Combo XLR-F / JACK
OUTPUT: XLR-M
LINK: XLR-M
Power Supply 220-240V~ - 50/60 Hz
or 100-120V~ - 50/60 Hz
Tensione alim. di rete 220-240V~ - 50/60 Hz
o 100-120V~ - 50/60 Hz
Max Consumpon 250 W Consumo massimo 250 W
Rated Consumpon* 180 W Consumo nominale* 180 W
Construcon 15 mm plywood Costruzione 15 mm mulstrato
Cabinet Colour Black an-scratch paint Colore Nero angraffio
Pole Adapter 1 x top Flangia per suppor1 x sopra
Handles 1 x side Maniglie 1 x a lato
Weight 14 Kg (30.9 lb) Peso 14 Kg
Dimensions (W x H x D) 520 x 330 x 350 mm Dimensioni (LxAxP) 520 x 330 x 350 mm
* Rated consumpon is measured with pink noise with a crest factor of 12 dB, this can be considered a standard music program.
* Il consumo nominale è misurato con un rumore rosa con un faore di cresta di 12 dB, questo può essere considerato come un programma standard di musica.
TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE
FREQUENCY RESPONSE RISPOSTA IN FREQUENZA
2k
1k
500200
100
50
2020 2k
Hz
dB
0
-10
-20
-30
125 Hz FILTER 160 Hz FILTER

5
DIMENSIONS DIMENSIONI
ACCESSORIES
KP210
Adjustable speaker pole for speaker-subwoofer separaon
with terminal pieces Ø 35 mm. Supplied with a bolt
locking mechanism incorporang a steel pin for extra
safety. Adjustment: 825 - 1320 mm.
ACCESSORI
KP210
Supporto distanziatore cassa-subwoofer regolabile in
acciaio con terminali Ø 35mm. Dotato di meccanismo di
chiusura a vite con pin di sicurezza in acciaio. Regolazione:
825 - 1320 mm.
52 cm
20.5 "
33 cm
13"
35 cm
13.8"
Handle
MounƟng Pole
M8 Flying Point M8 Flying Point
M8 Flying Point
M8 Flying Point

6
CONTROL PANEL (FIG.1) PANNELLO DI CONTROLLO (FIG.1)
CONNECTIONS (FIG.2) CONNESSIONI (FIG.2)
INPUT (ingresso)
Jack (bilanciato)
INPUT
Jack (balanced)
sleeve - ground
tip - hot
ring - cold
INPUT (ingresso)
XLR bilanciato maschio
INPUT
Balanced male XLR
ground
hot
cold
INPUT (ingresso)
Jack (sbilanciato)
INPUT
Jack (unbalanced)
ground
tip - hot
cold
*nota: connettere insieme cold e ground
per cavi da bilanciato a sbilanciato
*note: connect both cold and ground
to make cable from balanced to unbalanced
OUTPUT / LINK (uscita)
XLR bilanciato femmina
OUTPUT / LINK
Balanced female XLR
ground
hot
cold

7
CONFIGURATIONS (FIG.3) CONFIGURAZIONI (FIG.3)
PROEL suggested
equipment:
Mseries mixer
R
L
R
L
R
L
LEFT
FLASH5A
RIGHT
FLASH5A
SW110A V2 (sub)
LEFT
2x FLASH5A
LEFT
FLASH8A V2
RIGHT
FLASH8A V2
RIGHT
2x FLASH5A
SW110A V2 (sub)
SW110A (sub) SW110A (sub)
basic
SUB+SAT system
1x SW110A V2
+
2x FLASH5A
double sat
SUB + 2 SAT system
1x SW110A V2
+
4x FLASH5A
power
2 SUB + 2 SAT system
2x SW110A V2
+
2x FLASH8A V2

8
SAFETY AND PRECAUTIONS
• CAUTION: before using this product read carefully the following safety instrucons. Take a look of this manual enrely and preserve it for
future reference.
When using any electric product, basic precauons should always be taken, including the following:
– To reduce the risk, close supervision is necessary when the product is used near children.
– Protect the apparatus from atmospheric agents and keep it away from water, rain and high humidity places.
– This product should be site away from heat sources such as radiators, lamps and any other device that generate heat.
– This product should be located so that its locaon or posion does not interfere with its proper venlaon and heang dissipaon.
– Care should be taken so that objects and liquids do not go inside the product.
– The product should be connected to a power supply mains line only of the type described on the operang instrucons or as marked on the
product. Connect the apparatus to a power supply using only power cord included making always sure it is in good condions.
– WARNING: The mains plug is used as disconnect device, the disconnect device shall remain readily operable.
– Do not cancel the safety feature assured by means of a polarized line plug (one blade wider than the other) or with a earth connecon.
– Make sure that power supply mains line has a proper earth connecon.
– Power supply cord should be unplugged from the outlet during strong thunderstorm or when leunused for a long period of me.
– Do not place objects on the product’s power cord or place it in a posion where anyone could trip over, walk on or roll anything over it. Do not
allow the product to rest on or to be installed over power cords of any type. Improper installaons of this type create the possibility of fire hazard
and/or personal injury.
– This product may be capable of producing sound levels that could cause
permanent hearing loss. Exposure to extremely high noise levels may cause
permanent hearing loss. Individuals vary considerably in suscepbility to noise-
induced hearing loss, but nearly everyone will lose some hearing if exposed
to sufficiently intense noise for a period of time. The U.S. Government’s
Occupational Safety and Health Administration (OSHA) has specified the
permissible noise level exposures shown in the following chart. According to
OSHA, any exposure in excess of these permissible limits could result in some
hearing loss. To ensure against potenally dangerous exposure to high sound
pressure levels, it is recommended that all persons exposed to equipment
capable of producing high sound pressure levels use hearing protectors while
the equipment is in operaon. Ear plugs or protectors in the ear canals or over
the ears must be worn when operang the equipment in order to prevent
permanent hearing loss if exposure is in excess of the limits set forth here. Keep
your's aenon that children and pets are more suscepble to excessive noise
levels.
IN CASE OF FAULT
• In case of fault or maintenance this product should be inspected only by qualified service personnel when:
– There is a flaw either in the connecons or in the supplied connecng cables.
– Liquids have spilled inside the product.
– The product has fallen and been damaged.
– The product does not appear to operate normally or exhibits a marked change in performance.
– The product has been lost liquids or gases or the enclosure is damaged.
• Do not operate on the product, it has no user-serviceable parts inside, refer servicing to an authorized maintenance centre.
TROUBLESHOOTING
No Power • The loudspeaker's "POWER" switch is off.
• Make sure the mains AC outlet is live (check with a tester or a lamp).
• Make sure the mains plug is securely plugged into mains AC outlet.
No Sound • Is the input LEVEL control for the channel turned up?
• Is the SIGNAL LED illuminated? If not check if your signal level is too low or check the signal cable, mixer and other
equipment seng and cabling.
• Are you sure your signal cables works properly? check it using a cable tester or replacing with a new one.
• Is the SPEAKON cable connector correctly inserted? turn it clockwise unl it clicks.
• Are you sure your power cable works properly? check it using a cable tester or replacing with a new one.
Distorted Sound • Input signal level is too high. Turn down your level controls.
NOTE: The loudspeakers should never be operated at a level which causes the amplifier Clip LEDs to illuminate
constantly.
Different channel
level
• Check if are using a balanced cable for one channel and an unbalanced one for the other, as this would cause a
considerable difference in channel levels.
• Be sure that your loudspeaker system is fully connected and both loudspeakers have the same impedance.
Noise / Hum • Enable GND LIFT buon on rear panel, if the problem persist press all GND LIFT buons for all system's amplifiers.
• Whenever possible, preferably use only balanced cables. Unbalanced lines may also be used but may result in noise
over long cable runs.
• Somemes it helps to plug all audio equipment into the same AC circuit so they share a common ground.
Duraon Per Day
In Hours
Sound Level dBA
Slow Response
Typical
Example
8 90 Duo in small club
692
4 95 Subway Train
397
2 100 Very loud classical music
1.5 102
1 105 Traffic noise
0.5 110
0.25 or less 115 Loudest parts at a rock concert

9
CE CONFORMITY
• Proel products comply with direcve 2004/108/EC (EMC), as stated in EN 55103-1 and EN 55103-2 standards and with direcve 2006/95/CE
(LVD), as stated in EN 60065 standard.
• Under the EM disturbance, the rao of signal-noise will be changed above 10dB.
PACKAGING, SHIPPING AND COMPLAINT
• This unit package has been submied to ISTA 1A integrity tests. We suggest you control the unit condions immediately aer unpacking it.
• If any damage is found, immediately advise the dealer. Keep all unit packaging parts to allow inspecon.
• Proel is not responsible for any damage that occurs during shipment.
• Products are sold “delivered ex warehouse” and shipment is at charge and risk of the buyer.
• Possible damages to unit should be immediately nofied to forwarder. Each complaint for package tampered with should be done within eight
days from product receipt.
WARRANTY AND PRODUCTS RETURN
• Proel products have operang warranty and comply their specificaons, as stated by manufacturer.
• Proel warrants all materials, workmanship and proper operaon of this product for a period of two years from the original date of purchase. If
any defects are found in the materials or workmanship or if the product fails to funcon properly during the applicable warranty period, the owner
should inform about these defects the dealer or the distributor, providing receipt or invoice of date of purchase and defect detailed descripon.
This warranty does not extend to damage resulng from improper installaon, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned
units, and when the unit has been properly used and warranty is sll valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible
for any "direct damage" or "indirect damage" caused by product defecveness.
INSTALLATION AND DISCLAIMER
• Proel products have been expressly designed for audio applicaon, with signals in audio range (20Hz to 20kHz). Proel has no liability for damages
caused in case of lack of maintenance, modificaons, improper use or improper installaon non-applying safety instrucons.
• The installaon of these speakers is provided for indoors, in case of use outdoors be sure that the speakers are installed correctly in a safe
locaon protected from wind, rain and humidity. To avoid performance deterioraon of mechanical, acouscs and electrical parts is not advisable
to leave these speakers exposed outdoors for a long period of me, so we suggest a temporary installaon for the limited sound events.
• The installaon of these speakers is provided for floor or by means of specific stands able to support their weight. Therefore avoid installaon
on unstable elements such as: furniture, chairs and vibrant surfaces as stages or other speakers without appropriate fix point specifically designed
to avoid speaker movement. Then avoid the use of inadequate supports, we suggest to use PROEL stands and accessories only.
• In case of the speakers are provided of rigging points: DO NOT SUSPEND THE SPEAKERS FROM THE HANDLES, use exclusively these rigging points.
Consult professional rigger or structural engineers prior to suspending loudspeakers from a structure not intended for that use. Always know the
working load limit of the structure supporng the loudspeakers. Always make sure that the rigging hardware minimum rang is at least five mes
the actual load, speakers and rigging hardware.
• In case of suspended installaons of acve loudspeakers where is not possible to turn on and offthe speakers from their appropriate switches,
we recommend to install switches on the mains lines, for this purpose consult an expert electrician for the exact dimension of wiring.
• Locate the speakers as far away as possible from radio or television receivers or other sensive equipment. These speakers have a strong
magnec field which can induce hum and noise into unshielded devices that are located nearby with consequent deterioraon of recepon of
image and sound.
• Proel S.p.A. reserves the right to change these specificaons at any me without noce.
• Proel S.p.A. declines any liability for damages to objects or persons caused by lacks of maintenance, improper use, installaon not performed
with safety precauons and at the state of the art.
POWER SUPPLY AND MAINTENANCE
• Clean only with dry cloth.
• Check periodically that the slots for its proper venlaon and heang dissipaon are not obstructed by dust, remove the dust using a dry brush
or a compressed air gun.
• The amplified loudspeakers of Proel have been designed with CLASS I construcon and must be connected always to a mains socket outlet with
a protecve earth connecon (the third grounding prong).
• Before connecng the product to the mains outlet make certain that the mains line voltage matches that shown on the rear of the product, a
tolerance of up to ±10% is acceptable.
• Inside the amplified loudspeakers are present special safety devices such as:
9Transformer and amplifier over-heang protecon.
9Protecon against excessive power applied at each speaker.
• THE REPLACEMENT OF FUSES INSIDE THE APPARATUS MUST BE MADE ONLY BY QUALIFIED PERSONNEL.
• CHECK THE CONDITION OF THE PROTECTION FUSE, ACCESSIBLE OUTWARD, ONLY WITH THE APPARATUS SWITCHED OFF AND DISCONNECTED
FROM THE MAINS LINE OUTLET.
• REPLACE THE PROTECTION FUSE ONLY WITH SAME TYPE AS SHOWN ON THE PRODUCT.
• IF AFTER THE SUBSTITUTION, THE FUSE INTERRUPTS AGAIN THE APPARATUS WORKING, DO NOT TRY AGAIN THEN CONTACT THE PROEL
SERVICE CENTRE.

10
GENERAL INFORMATION
Thank you for having chosen a PROEL product.

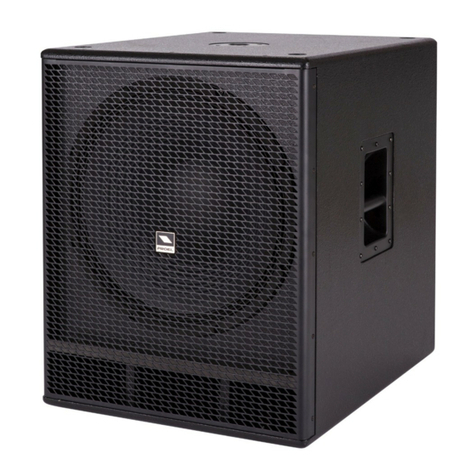

The SW Series is a range of sub-woofers designed to complement PROEL full-range passive or acve speakers. The variety
of size, power and SPL offered by the five SW models provides the perfect low extension soluon for any speaker model
available in the PROEL range.
All the SW models feature large VC woofers and band-pass or vented design, which provide very ‘punchy’, dynamic lows
together with an extended low frequency response.
The CLASS D amplifier modules can generate a massive amount of connuous power in a compact and reliable package.
All the modules include a STEREO pre-amp secon, 24dB/oct. crossover filters with selectable frequency and PHASE
reverse switch. The SW110A cabinet is built with 15 plywood and feature 1 handle for an easy transport.
INSTRUCTIONS ( FIG. 1 / 2 / 3 )
1. INPUT LEFT (combo XLR-JACK input)
This is a female combo connector, which accepts a XLR or a JACK plug from almost any type of equipment with a
balanced or unbalanced line level outputs. The XLR input is wired as follows:
Pin 1 = shield or ground
Pin 2 = + posive or "hot"
Pin 3 = - negave or "cold"
The JACK input is wired as follows:
Tip = + posive or "hot"
Ring = - negave or "cold"
Sleeve = shield or ground
When connecng an unbalanced signal, wire them as follows:
Pin2 / Tip = + posive or "hot"
Pin 1-3 / Sleeve = shield or ground
NOTE: Whenever possible, use always balanced cables. Unbalanced lines may also be used but may result in noise over
long cable runs. In any case, avoid using a balanced cable for one channel and an unbalanced one for the other.
2. LINK LEFT (XLR output balanced)
This is a male XLR connector, that is connected in parallel with the respecve line input (so the LINK is wired as the
input). Connect these to the inputs of other powered speakers to make an array.
3. OUT LEFT (XLR output balanced)
This is a male XLR connector, that provides a balanced line-level signal. This signal is filtered with an high-pass filter to
connect a sat speaker. This output is wired as follows:
Pin 1 = shield or ground
Pin 2 = + posive or "hot"
Pin 3 = - negave or "cold"
4. INPUT RIGHT (combo XLR-JACK input)
Same as above. Use both inputs and outputs when connect a stereo system to a single subwoofer (1 sub + 2 sat). In the
case of mono system (1 sub + 1 sat for each channel) you can use either leor right input without disncon.
5. LINK RIGHT (XLR output balanced)
This is a male XLR connector, that is connected in parallel with the respecve line input (so the LINK is wired as the
input). Connect these to the inputs of other powered speakers to make an array.
6. OUT RIGHT (XLR output balanced)
Same as above. Use both inputs and outputs when connecng a stereo system to a single subwoofer (1 sub + 2 sat).
In the case of mono system (1 sub + 1 sat for each channel) you have to use the same channel used for input: leor
right.
7. GND LIFT switch
This switch lis the ground of the balanced audio inputs from the earth-ground of the amplifier. If you have HUM noise
problems on one or more loudspeaker try to change the posion of these switches (oen all up or all down for all the
amplifiers in the system). Please note that to have an effect all cables must be balanced.
8. FILTER 125 / 160 Hz switch
Use this switch to set the crossover frequency at 125 Hz or 160 Hz for the internal filter and for the OUT LEFT and RIGHT
connectors. Choose the crossover frequency by your taste or music genre.

11
9. LEVEL control
Rotary level control: it aenuates the level of the signal sent to the subwoofer speaker. The aenuaon ranges from
“0” fully closed (the signal is completely aenuated) to “10” fully open, nominal level (the signal is not aenuated in
any way, so is fed to the internal amplifier at the same level at which it arrives on input).
10. LIMIT indicator
GREEN LED illuminates to indicate the presence of the signal at the built-in amplifier input.
RED LED illuminates when the internal amplifier's output is limited. When this LED flashes reduce the input signal
level.
11. PHASE 0° / 180° switch
This switch reverses the polarity of the subwoofer. Depending on the placement of the subwoofer relave to the
full-range sat speakers, you can get a beer low-frequency response in the room if you reverse the polarity of the
subwoofer’s signal. Listen in different posions of the venue in order to find which is the best sounding seng.
NOTE: ALL SUBWOOFER SPEAKERS MUST BE HAVE THE SAME POLARITY. If you note a lack in lowest frequency range
using more than one subwoofer, probably you have a subwoofer out-of-phase respect the other. Be always sure all these
switches are in same posion.
12. ON indicator
GREEN LED: when lighted indicates that the amplifier has been turned on and AC power is available.
13. POWER switch
Speaker is "ON" when the switch is in the "I" posion. Use this switch to set the speaker power to ON or OFF.
NOTE: When you shut down your equipment, turn offthe speaker first. When powering up, turn on the speaker last.
14. AC~ socket
Here’s where you plug in your speaker’s mains supply cord. You should always use the mains cord supplied with the
speaker. Be sure your speaker is turned offbefore you plug the mains supply cord into an electrical outlet.
15. FUSE holder
Here is placed the mains protecon fuse.
WARNING: replace the protecƟon fuse only with same type as shown on the product.
If aŌer the subsƟtuƟon, the fuse interrupts again the apparatus working, do not try again then contact the proel
service center.
16. LINE VOLTAGE selector
This selector set the AC voltage line of your country (usually it is set by factory and isn't necessary to change). The 115V
seng is for mains line in the range of 105-120V~ and 230V seng is for mains line in the range of 210-240V~.
WARNING: an incorrect seƫng of AC LINE VOLTAGE could damage seriously the internal amplifier!
17. POWER OUT AC~ socket
Here’s where you plug in your satellite speaker’s mains supply cord. Connecng the satellite speaker to this socket you
can switch on/offthe whole system from the SW110A power switch.
WARNING: the maximum load for each socket is 4 amperes, the power out sockets are NOT protected by the
fuse.

12
AVVERTENZE PER LA SICUREZZA
• ATTENZIONE: Durante le fasi di uso o manutenzione, devono essere prese alcune precauzioni onde evitare danneggiamenalle struure
meccaniche ed eleroniche del prodoo.
Prima di ulizzare il prodoo, si prega di leggere aentamente le seguenistruzioni per la sicurezza. Prendere visione del manuale d’uso e
conservarlo per successive consultazioni:
– In presenza di bambini, controllare che il prodoo non rappresenun pericolo.
– Posizionare l’apparecchio al riparo dagli agenatmosferici e a distanza di sicurezza dall’acqua, dalla pioggia e dai luoghi ad alto grado di
umidità.
– Collocare o posizionare il prodoo lontano da fondi calore quali radiatori, griglie di riscaldamento e ogni altro disposivo che produca
calore.
– Collocare o posizionare il prodoo in modo che non ci siano ostruzioni alla sua propria venlazione e dissipazione di calore.
– Evitare che qualsiasi oggeo o sostanza liquida entri all’interno del prodoo.
– Il prodoo deve essere connesso esclusivamente alla rete elerica delle caraerische descrie nel manuale d’uso o scrie sul prodoo,
usando esclusivamente il cavo rete in dotazione e controllando sempre che sia in buono stato, in parcolare la spina e il punto in cui il cavo esce
dal prodoo.
– ATTENZIONE: Se il cavo rete viene scollegato dall'apparecchio per spegnerlo, il cavo rete rimarrà operavo in quanto la sua spina è ancora
collegata alla rete elerica.
– Non annullare la sicurezza garanta dall'uso di spine polarizzate o con messa a terra.
– Fare aenzione che il punto di alimentazione della rete elerica sia dotato di una efficiente presa di terra.
– Disconneere il prodoo dalla rete elerica durante fortemporali o se non viene usato per un lungo periodo di tempo.
– Non disporre oggesul cavo di alimentazione, non disporre i cavi di alimentazione e segnale in modo che qualcuno possa incianparci. Altresì
non disporre l’apparecchio sui cavi di altri appara. Installazioni inappropriate
di questo po possono creare la possibilità di rischio di incendio e/o danni alle
persone.
– Questo prodoo può essere capace di produrre livelli sonori che possono
causare perdite d’udito permanen. Si raccomanda di evitare l’esposizione
ad alti livelli sonori o livelli non confortevoli per lunghi periodi di tempo.
Se si notano perdite d’udito o acufeni (fischi) consultare un audiologo. La
sensibilità alla perdita di udito causata da eccessiva esposizione al rumore varia
considerevolmente da individuo a individuo, ma mediamente ciascuno può
accusare perdita di udito se esposto al rumore per un certo periodo di tempo.
Come suggerimento viene riportata la tabella dei tempi massimi di esposizione
giornaliera al rumore al fine di evitare perdite di udito, fonte della tabella è l'ente
per la salute degli StaUni(OSHA).
Si fa presente inoltre che sia i bambini che gli animali domesci sono più sensibili
al rumore intenso.
IN CASO DI GUASTO
• In caso di guasto o manutenzione questo prodoo deve essere ispezionato da personale qualificato quando:
– Ci sono difesulle connessioni o sui cavi di collegamento in dotazione.
– Sostanze liquide sono penetrate all’interno del prodoo.
– Il prodoo è caduto e si è danneggiato.
– Il prodoo non funziona normalmente esibendo una marcato cambio di prestazioni.
– Il prodoo perde sostanze liquide o gassose o ha l’involucro danneggiato.
• Non intervenire sul prodoo. Rivolgersi a un centro di assistenza autorizzato Proel.
PROBLEMATICHE COMUNI
Assenza di
alimentazione
• L'interruore dell'altoparlante è spento.
• Accertarsi che ci sia effevamente tensione sulla presa di corrente (controllare con un tester o una lampada).
• Accertarsi che la spina di rete sia saldamente inserita nella presa.
Nessun Suono • È il controllo di livello LINE IN girato al massimo?
• È acceso il LED di segnale? Se no, controllate se il livello di segnale sia troppo basso o controllate il cavo di segnale,
le impostazioni e i cablaggi di mixer o altri apparecchi collega.
• Sei sicuro che il cavo di segnale sia in buono stato? controlla il cavo con un tester oppure sostuiscilo con un'altro.
Suono Distorto • Il livello del segnale di ingresso è troppo alto, abbassare i controlli del livello.
NOTA: L'altoparlante non deve mai lavorare con livelli che fanno illuminare in modo pressoché costante il LED rosso
dell'amplificatore.
Livello differente sui
canali
• Controllare se si stanno usando cavi bilanciasu un canale e sbilanciasull'altro, ciò può comportare una notevole
differenza di livello sui canali.
• Assicurarsi che gli altoparlansiano completamente collegae abbiano la medesima impedenza.
Rumore / Ronzio • Abilitare l'interruore GND LIFT sul pannello posteriore, se il problema persiste premere i GND LIFT su tugli
amplificatori del sistema.
• Qualora possibile, usare preferibilmente solo cavi bilancia. Cavi sbilanciapossono essere usama risultano
rumorosi su lunghe distanze.
• Talvolta può essere di aiuto alimentare tuo l'equipaggiamento audio collegandolo dalla stessa linea di corrente
AC, in modo che tugli apparacondividano la stessa presa di terra.
Ore di esposizione
giornaliera
Livello sonoro in dBA
costante di tempo SLOW
Esempio
Tipico
8 90 Duo acusco in un piccolo club
692
4 95 Treno metropolitano
397
2 100 Musica classica molto forte
1.5 102
1 105 Rumore da traffico urbano intenso
0.5 110
0.25 or less 115 Parte più rumorosa di un concerto rock

13
CONFORMITÀ CE
• I ProdoProel sono conformi alla direva 2004/108/EC (EMC), secondo gli standard EN 55103-1 ed EN 55103-2 ed alla direva 2006/95/CE
(LVD), secondo lo standard EN 60065.
• Se sooposto a disturbi EM, il rapporto segnale-rumore può essere superiore a 10dB.
IMBALLAGGIO, TRASPORTO E RECLAMI
• L’imballo è stato sooposto a test di integrità secondo la procedura ISTA 1A. Si raccomanda di controllare il prodoo subito dopo l’apertura
dell’imballo.
• Se vengono riscontradanni informare immediatamente il rivenditore. Conservare quindi l’imballo completo per permeerne l’ispezione.
• Proel declina ogni responsabilità per danni causadal trasporto.
• Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore.
• Eventuali avarie e danni dovranno essere contestaal veore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal
ricevimento.
GARANZIE E RESI
• I ProdoProel sono provvisdella garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruore.
• La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I diferilevaentro il periodo di garanzia sui prodovendu, aribuibili a
materiali difeosi o difedi costruzione, devono essere tempesvamente segnalaal proprio rivenditore o distributore, allegando evidenza scria
della data di acquisto e descrizione del po di difeo riscontrato. Sono esclusi dalla garanzia difecausada uso improprio o manomissione. Proel
SpA constata tramite verifica sui resi la difeosità dichiarata, correlata all’appropriato ulizzo, e l’effeva validità della garanzia; provvede quindi
alla sostuzione o riparazione dei prodo, declinando tuavia ogni obbligo di risarcimento per danni direo indireeventualmente derivan
dalla difeosità.
INSTALLAZIONE E LIMITAZIONI D’USO
• I ProdoProel sono desnaesclusivamente ad un ulizzo specifico di po sonoro: segnali di ingresso di po audio (20Hz-20kHz). Proel declina
ogni responsabilità per danni a terzi causada mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le
norme di sicurezza.
• L'installazione di quesaltoparlanè prevista per uso interno, in caso di ulizzo all'esterno assicurarsi che gli altoparlansiano installa
correamente in un luogo sicuro e proteo dal vento, pioggia e umidità. Al fine di non deteriorarne le prestazioni meccaniche, acusche ed
eleriche non è consigliato lasciare quesaltoparlanesposall'aperto per lunghi periodi di tempo, si consiglia pertanto una installazione
temporanea all'evento da sonorizzare.
• L'installazione di quesaltoparlanè prevista a pavimento o tramite specifici supporadeguaal peso da sostenere. Pertanto evitare
l'installazione su elemeninstabili quali: mobili, sedie e superfici vibranquali palchi e altri altoparlannon dotadi fissaggi aa evitare
spostamendell'altoparlante. Quindi evitare di ulizzare suppornon adegua, si consiglia di usare solo i supporsuggerida PROEL.
• Qualora gli altoparlansiano munidi pundi fissaggio per la sospensione: NON SOSPENDERE GLI ALTOPARLANTI DALLE MANIGLIE usare
esclusivamente quespundi fi
ssaggio. Consultare arezzisprofessioniso ingegneri struurali prima di sospendere altoparlanda struure non
intese per questo specifico scopo. Non superare il limite di carico della struura che sosterrà gli altoparlan. Assicurarsi che tue le meccaniche
di sostegno siano in grado di sopportare un peso almeno 5 volte superiore al carico degli altoparlanincluse le meccaniche di sospensione.
• Nel caso di installazioni sospese di altoparlanavi in cui non sia possibile l'uso dei singoli interruori degli altoparlanper l'accensione e lo
spegnimento dei medesimi, si raccomanda l'installazione di interruori sulle linee di alimentazione della rete elerica, a tale proposito consultare
un esperto elericista per il correo dimensionamento dell'impianto elerico.
• Installare quesaltoparlanil più lontano possibile da radioricevitori e televisori. Un altoparlante installato in prossimità di quesapparapuò
causare interferenza e rumore con conseguente degrado della ricezione di immagini e suoni.
• La Proel S.p.a. si riserva di modificare il prodoo e le sue specifiche senza preavviso.
• Proel declina ogni responsabilità per danni a terzi causada mancata manutenzione, manomissioni, uso improprio o installazione non eseguita
secondo le norme di sicurezza e a regola d'arte.
ALIMENTAZIONE E MANUTENZIONE
• Pulire il prodoo unicamente con un panno asciuo.
• Controllare periodicamente che le aperture di raffredamento non siano ostruite da accumuli di polvere, provvedere alla rimozione della polvere
mediante un pennello o aria compressa.
• Gli altoparlanamplificadella Proel sono costruiin CLASSE I e prevedono sempre il collegamento mediante presa di corrente con terminale
di terra di protezione (terzo terminale di terra).
• Prima di collegare l'apparecchio alla presa di corrente, accertatevi che la tensione di rete corrisponda a quella indicata sul retro dell’apparato, è
consento un margine del ±10% rispeo al valore nominale.
• Negli altoparlanamplificasono presenanche i seguendisposivi di sicurezza:
9protezioni termiche del trasformatore e dell'amplificatore.
9protezioni alla potenza erogata in eccesso ai singoli altoparlan.
• LA SOSTITUZIONE DI FUSIBILI ALL'INTERNO DELL'APPARATO È CONSENTITO SOLAMENTE A PERSONALE QUALIFICATO.
• CONTROLLARE LO STATO DEI FUSIBILI DI PROTEZIONE ESCLUSIVAMENTE AD APPARATO SPENTO E DISCONNESSO DALLA RETE ELETTRICA.
• RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON LE MEDESIME CARATTERISTICHE RIPORTATE SUL
PRODOTTO.
• SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE
IL SERVIZIO ASSISTENZA PROEL.

14
INFORMAZIONI GENERALI
Grazie per aver scelto un prodoo PROEL.
La serie SW è una linea di sub-woofer progeata come complemento per i diffusori full-range PROEL avi e passivi. La
varietà di dimensioni, potenze e SPL offerte dai cinque modelli della serie è in grado di fornire la perfea estensione in
bassa frequenza per qualunque modello di diffusore presente nel catalogo PROEL.
Tui modelli SW ulizzano woofer con bobine mobili di grandi dimensioni in configurazione bandpass o vented e sono
in grado di fornire un elevato livello di uscita ed una risposta alle basse frequenze veloce e dinamica.
I moduli di amplificazione in CLASSE D compae affidabili sono in grado di generare elevalivelli di potenza connua.
Tugli amplificatori includono una sezione di ingresso STEREO, filtri di crossover a 24dB/o. e seleore di FASE.
Il cabinet SW110A è costruito in legno mulstrato da 15mm e include una maniglia per facilitarne il trasporto.
ISTRUZIONI (FIG. 1 / 2 / 3)
1. INPUT LEFT (ingresso linea combo XLR-JACK)
Questo è un conneore combinato che accea un XLR o un JACK maschio da pracamente tugli apparecchi con un
livello di uscita linea bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono:
Pin 1 = schermo o massa
Pin 2 = + posivo o "caldo"
Pin 3 = - negavo o "freddo"
Le terminazioni dell' ingresso JACK sono le seguen:
Tip (punta) = + posivo o "caldo"
Ring (anello) = - negavo o "freddo"
Sleeve (manicoo) = schermo o massa
E quando si collega un segnale sbilanciato, sono le seguen:
Pin2 / Tip (punta) = + posivo o "caldo"
Pin 1-3 / Sleeve (manicoo) = schermo o massa
NOTA: Qualora possibile, usare sempre cavi bilancia. Cavi sbilanciapossono essere ugualmente usama potrebbero
dare problemi di rumore se molto lunghi. In ogni caso, evitate di usare un cavo bilanciato per un canale e uno sbilanciato
per l’altro.
2. LINK LEFT (uscita bilanciata XLR)
Questo è un conneore XLR maschio connesso in parallelo con il rispevo conneore LINE IN, perciò il LINK è terminato
come il LINE IN. Collegarlo ad altri altoparlanamplificaper realizzare un mulplo sistema di rinforzo sonoro.
3. OUT LEFT (uscita bilanciata XLR)
Questo è un conneore XLR che fornisce un segnale di linea bilanciato. Questo segnale è filtrato con un passa alto per
conneere un diffusore satellite. Le terminazioni di queste uscite sono le seguen:
Pin 1 = schermo o massa
Pin 2 = + posivo o "caldo"
Pin 3 = - negavo o "freddo"
4. INPUT RIGHT (ingresso linea combo XLR-JACK)
Vedi sopra. Usare entrambe gli ingressi e le uscite quando si collega un sistema stereo ad un singolo subwoofer (1sub +
2 sat). Nel caso di un sistema mono (1sub + 1 sat per ogni canale) si può usare l'ingresso LEFT (sinistro) o RIGHT (destro)
senza disnzione.
5. LINK RIGHT (uscita bilanciata XLR)
Questo è un conneore XLR maschio connesso in parallelo con il rispevo conneore LINE IN, perciò il LINK è terminato
come il LINE IN. Collegarlo ad altri altoparlanamplificaper realizzare un mulplo sistema di rinforzo sonoro.
6. OUT RIGHT (uscita bilanciata XLR)
Vedi sopra. Usare entrambi gli ingressi e le uscite quando si collega un sistema stereo ad un singolo subwoofer (1sub +
2 sat). Nel caso di un sistema mono (1sub + 1 sat per ogni canale) si deve usare la stessa uscita usata per il segnale in
ingresso LEFT (sinistro) o RIGHT (destro).
7. GND LIFT (interruore sollevamento massa)
Questo interruore solleva la massa degli ingressi audio bilanciadalla massa-terra dell'amplificatore. Se si hanno
problemi di ronzio su uno o più altoparlanprovare a cambiare la posizione di quesinterruori: perché abbiano effeo
spesso occorre siano tusu o tugiù per tugli amplificatori e che tui cavi siano bilancia.

15
8. FILTER 125 / 160 Hz (interruore frequenza incrocio)
Usare questo interruore per impostare la frequenza di incrocio a 125 Hz o 160 Hz del filtro interno e delle uscite OUT
LEFT e RIGHT. Scegliere la frequenza di incrocio in base al proprio gusto o al genere musicale.
9. LEVEL (controllo di livello)
Controllo di livello rotavo: aenua il livello del segnale inviato all'altoparlante subwoofer. L'aenuazione varia tra
completamente chiuso “0” a completamente aperto “10” o livello nominale (il segnale non è aenuato in nessun modo,
viene inviato all'amplificatore interno allo stesso livello con cui arriva all'ingresso).
10. LIMIT (indicatore di segnale e clip limiter)
LED VERDE, si accende per indicare la presenza del segnale all'ingresso dell'amplificatore interno.
LED ROSSO, si accende quando l'uscita dell'amplificatore interno è limitata. Quando questo LED lampeggia ridurre il
segnale di ingresso.
11. PHASE 0° / 180° (interruore inversione polarità)
Questo interruore inverte la polarità del subwoofer. A seconda della posizione del subwoofer rispeo ai diffusori
satellite, si può oenere una migliore risposta in bassa frequenza se si inverte la polarità del segnale che pilota il
subwoofer. Ascoltando in differenpundella sala sperimentare quale impostazione di questo interruore suona
meglio.
NOTA: TUTTI GLI ALTOPARLANTI SUBWOOFER DEVONO AVERE LA MEDESIMA POLARITÀ. Se si nota una insufficienza
di frequenze basse usando più di un subwoofer, probabilmente si è impostato un subwoofer con la fase girata rispeo
all'altro. Assicurarsi sempre che tuquesinterruori siano nella stessa posizione.
12. ON (indicatore di accensione)
LED VERDE: quando acceso indica che l'altoparlante è stato acceso e l'alimentazione AC è disponibile.
13. POWER (interruore di accensione)
L'altoparlante è acceso "ON" quando l'interruore è nella posizione "I". Agite su questo tasto per accendere o spegnere
l'altoparlante.
NOTA: Quando si spegne l'impianto sonoro, spegnere per primi gli altoparlan. Quando si accende l'impianto sonoro,
accendere gli altoparlanper ulmi.
14. AC~ (presa di alimentazione di rete)
In questa presa va inserito il cavo di alimentazione di rete dell'altoparlante. Si raccomanda di ulizzare esclusivamente
il cavo di alimentazione in dotazione all'altoparlante. Accertatevi che l'altoparlante sia spento prima di inserire il cavo
di alimentazione nella presa di corrente.
15. FUSE (portafusibili)
In questo vano è inserito il fusibile di protezione principale di rete.
ATTENZIONE: rimpiazzare il fusibile di protezione esclusivamente con un fusibile con le medesime caraƩerisƟche
riportate sul prodoƩo.
Se dopo la sosƟtuzione, il fusibile interrompe nuovamente il funzionamento dell'apparato, non insistere e
contaƩare il servizio assistenza proel.
16. LINE VOLTAGE (seleore tensione di rete)
Questo seleore imposta la tensione di rete della linea elerica del vostro paese (picamente è già impostato di fabbrica
e non è necessario cambiarlo). L'impostazione 115V è per le linee eleriche da 105-120V~ e l'impostazione 230V è per
le linee eleriche da 210-240V~.
ATTENZIONE: una sbagliata impostazione della linea eleƩrica AC LINE VOLTAGE può danneggiare seriamente
l'amplificatore interno.
17. POWER OUT AC~ (presa di rete per satelli)
A questa presa di rete si può collegare l'alimentazione degli altoparlansatellite. Collegando gli altoparlansatellite a
questa presa si può accendere e spegnere l'intero sistema audio dall'interruore di accensione del sub SW110A.
ATTENZIONE: il massimo carico di ciascuna presa è 4 ampere, le prese di uscita NON sono proteƩe dal fusibile.

16
REV. 03/14 CODE 96MAN0088
PROEL S.p.A.
(World Headquarter)
Via alla Ruenia 37/43
64027 Sant’Omero (TE) - ITALY
Tel: [phone]
Fax: [phone]
www.proel.com
